B02C — Дробление или измельчение различных материалов; помол зерна
Устройство для измельчения стружки
Номер патента: 1072887
Опубликовано: 15.02.1984
Авторы: Бяльский, Добринский, Квятковский, Ковчак, Кошеленко, Кузинец, Павлов, Фланцбаум, Чернобаев, Шемпер
МПК: B02C 4/10
Метки: измельчения, стружки
...и ротора 5. Между его боковыми стенками жестко закреплены упоры 7,.выполненные в виде 15 20 литой или сварной плиты с ребрами, В нижней части корпуса 1 расположено разгрузочное окно. Дисковые ножи 2 - кольца из износостойкого материала свободно наса- жены на вал 3, укрепленный в расточках 25 корпуса вверху над ротором 5. Между дисковыми ножами на валу 3 установлены распорные втулки 4, изготовленные также из износостойкого материала. Ниже вала 3 в подшипниковых опорах корпуса 1 размещен 30ротор 5, на котором жестко укреплены и смонтированы по винтовой линии ножи 6, изготовленные из высокопрочных марок стали. Режущие кромки ножей выполнены крючкообразными и могут быть наплавлены твердостойким материалом. Ножи входят в просветы между...
Стружкоизмельчитель
Номер патента: 1072889
Опубликовано: 15.02.1984
Автор: Семенов
МПК: B02C 13/04
Метки: стружкоизмельчитель
...ножи 4 самоустанавливаются вертикально.Бесконечные тяговые органы 6 перекинуты через блок приводных звездочек 9 и блок натяжных звездочек 10, так, что верхние (рабочие) ветви 11 образуют просеивающую поверхность 12 для грохочения стружки (фиг. 2), а нижние ветви3 свободно провисают. Между верхними 11 и нижними 13 ветвями тяговых органов 6 расположен наклонный лоток 14 (фиг. 3) для удале ния измельченной стружки. Блок приводных звездочек 9 выполнен в виде ряда жестко соединенных между собой звездочек, посаженных на общий вал 15, а блок натяжных звездочек 10 выполнен в виде ряда не- соединенных между собой звездочек, свободно установленных на общую ось 16. Блок приводных звездочек приводится во вращение от электропривода (не...
Центробежная мельница
Номер патента: 1072890
Опубликовано: 15.02.1984
Авторы: Блиничев, Ваулин, Иванов, Клочков, Мельникова, Новиков, Пугачев, Соболев
МПК: B02C 13/14
Метки: мельница, центробежная
...ступени корпуса. загрузочный патрубок и соединенный с днищем корпуса разгрузочный патрубок, а также расположенные в корпусе вертикальный ступенчатыйдисковый ротор с билами, нижний диск которого выполнен с отверстиями, и смонтированное на днище его соосно с ротором кольцо,снабжена дополнительными расположенными на средней и нижней ступенях корпуса 1загрузочными патрубками, закрепленным на нижнем диске дополнительным коцьцом, расположенным коаксиально кольцу на днище корпуса, и смонтированными над от.- верстиями нижнего диска козырьками, причем кольца выполнены с прорезями.На чертеже показан предлагаемый центробежный смеситель, вертикальный разрез.Центробежный смеситель содержит тризагрузочных патрубка 1, 2 и 3, разгрузоч ный патрубок...
Центробежная мельница
Номер патента: 1072891
Опубликовано: 15.02.1984
Авторы: Богородский, Гуюмджян, Лапшин
МПК: B02C 13/14
Метки: мельница, центробежная
...мельниц является невозможность получения степени измельчения свыше 500 при измельчении спеков металлических порошков.Цель изобретения - повышение эффективности процесса измельчения спеков металлических порошков.Поставленная цель достигается тем, что центробежная мельница, содержащая двухступенчатый корпус с отбойными планками, вертикальный двухступенчатый дисковый ротор с билами и установленные на корпусе загрузочные патрубки, снабжена смонтированными на выходе из загрузочных патрубков и на торце верхнего диска ударными элементами в виде полуцилиндров с рифленой внутренней поверхностью,Загрузочные патрубки могут быть установлены на верхней ступени корпуса.При этом загрузочные патрубки и ударные элементы на диске могут быть...
Устройство для измельчения материалов
Номер патента: 1072893
Опубликовано: 15.02.1984
Автор: Кузаков
МПК: B02C 17/08
Метки: измельчения
...На чертеже представлена схема предлагаемого устройства для измельчения материалов.Устройство содержит корпус 1 с шарнирно,открывающимися люками 2, загрузочную воронку 3 с эластичной заслонкой 4, вертикальный питатель 5, вращающийся в подшипнике 6 и муфте 7, При этом вертикальный питатель 5 выполнен с радиальными патрубками 8, направленными на торцовые поверхности барабанов 9, выполненных в виде катков, которые с внешней поверхности армированы бронеплитами 10 и вращаются в подшипниках 11, имея полуоси 12, закрепленные шарниром 13 с загрузочным вертикальным питателем 5, и перекатываются по рабочей поверхности горизонтальной чаши 14. Последняявращается в подшипнике 15 и муфте 7 и имеет возможность возвратно-поступательного перемещения в...
Роторная мельница
Номер патента: 1072894
Опубликовано: 15.02.1984
Авторы: Тарасов, Чуксин, Щербаков
МПК: B02C 17/10
...поверхность рабочего органа 4. Внутренняя и наружная обечайки рубашки . - элементы каналов для входа исходного материала и вывода готового продукта. При этом обечайка кожуха 11 выполнена параллельно наружной обечайке кольцевой рубашки, а в загрузочной зоне мельницы образуется усеченный конус с основанием вверху.Угол между высотой треугольника и каждой образующей кольцевой рубашки меньше угла трения измельчаемого материала по материалу рубашки.Для подачи охлаждающей воды в рубашке выполнены отверстия 17 и установлен патрубок 18 для слива.Блоки радиальных контрножей 6 имеют возможность радиального перемещения в пазах корпуса. Для фиксации блоков и регулировки зазора между радиальными ножами 3 ротора и блоками радиальных контр- ножей...
Трубная мельница
Номер патента: 1072895
Опубликовано: 15.02.1984
Автор: Чурюмов
МПК: B02C 17/18
...и материалом с одной стороны. 20 Кроме того, все мелющие тела скользят по перегородкам, поэтому крупные частицы плохо измельчаются.Цель изобретения - снижение энергозатрат на вращение мельницы и повышение 25 эффективности процесса измельчения.Указанная цель достигается тем, что в трубной мельнице, содержащей вращаемый от привода барабан, разделенный поперечными меж камерными перегородками и параллельными между собой и с осью мельницы продольными перегородками на камеры, заполненные мелющими телами, продольные перегородки консольно прикреплены к межкамерным и по меньшей мере с одной боковой стороны образуют зазор с внутренней поверхностью барабана, равный 0,1)5 - 0,25 диаметра последнего,Внутри каждой камеры продольные перегородки...
Мельница для мокрого помола
Номер патента: 1072896
Опубликовано: 15.02.1984
МПК: B02C 17/18
Метки: мельница, мокрого, помола
...с ее внутренней стороны, и сливным патрубком,один конец которого имеет пульпоподъемник, а другой - кран и расположеннуюв патрубке сетчатую насадку,На фиг. 1 изображена мельница длямокрого помола, вид сбоку; на фиг. 2 -горловина барабана в положении разгрузки; на фиг. 3 - вид А на фиг. 2. 45Мельница для мокрого помола представляет собой барабан 1, вращающийся отпривода 2 через цепную передачу 3 в подшипниковых опорах 4 и 5, установленныхна раме 6.Рама 6 своим передним концом шарнирно связана со станиной 7, а задним концомопирается на поворотный упор 8.Наклон барабана осуществляется двумярасположенными по его бокам гидроцилиндрами 9.Крышка 10 снабжена перфорированнымколпаком 11 и сливным патрубком 12. Внут.ренний конец патрубка 12...
Устройство для загрузки, выгрузки стержней и футеровочных плит мельниц
Номер патента: 1072897
Опубликовано: 15.02.1984
Авторы: Барон, Кофман, Устин, Фельдман
МПК: B02C 17/20
Метки: выгрузки, загрузки, мельниц, плит, стержней, футеровочных
...опора которой смонтирована в загрузочной части мельницы, грузоподъемный механизм, установленный с возможностью перемещения по направляющей балке, направляющая балка укреплена в разгрузочной части мельницы посредством опоры, выполненной в виде установленных на фланце мельницы двух двух ребордных катков, между которыми смонтирован распорный упор, закрепленный на неподвижном корпусе подшипника мельницы.Направляющая балка укреплена в загрузочной части мельницы посредством трех- катковой опоры с цилиндрической обечайкой, установленной концентрично загрузочному патрубку мельницы.На фиг. 1 показано устройство, разрез; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1.Устройство содержит мельницу 1, внутри которой...
Устройство для измельчения
Номер патента: 1072898
Опубликовано: 15.02.1984
Автор: Перевалов
МПК: B02C 18/06
Метки: измельчения
...клиновидные пазы, в которых укреплены клиновидные режущие органы, причем пазы в верхнем и нижнем торцах каждого диска смещены.На фиг, 1 показана принципиальная схема устройства для измельчения; на фиг. 2 - вариант конструктивного оформления схемы; на фиг. 3 - вид А на фиг. 2; на фиг. 4 - разрез Б - Б на фиг. 3 (взаимодействие подвижных и неподвижных режущих органов и их геометрические параметры); на фиг. 5 - установка неподвижного резца на регулировочной прокладке.Устройство для измельчения содержиткорпус 1; несущий фланцы 2 с отверстиями для крепления неподвижных ножей 3, устанавливаемых на регулировочные проклад ки 4. Внутри корпуса 1 расположен ротор,собираемый из дисков 5, устанавливаемых с помощью шлицевых втулок 6 на приводном...
Дробилка для измельчения материалов
Номер патента: 1072899
Опубликовано: 15.02.1984
Авторы: Козлов, Михалевский, Пундровский
МПК: B02C 18/06
Метки: дробилка, измельчения
...На провальной решетке 5 закреплены неподвижные ножи 12 и зубчатое колесо 13. Для провала дроблен ной стружки по всей поверхности выполнены отверстия 14.Каждый зубчатый венец 9 находится в зацеплении с зубчатым колесом 13, Зубчатые венцы 9 и зубчатое зацепление с колесом 13 защищены кожухом 15. Последний установлен в верхней части вала 4 и прикреплен к нему. При вращении вала вращается и кожух.Конструктивной особенностью является выполнение втулки 7, которая может быть разъединена перпендикулярно своей оси на две части 16 и 17 (фиг. 1, левая сторона), При этом одна часть 1 7 закреплена неподвижно, а вторая часть 16 выполнена с возможностью вращения: с зубчатым венцом и опорой на неметаллические втсавки, На неподвижно закрепленной втулке...
Измельчитель
Номер патента: 1072900
Опубликовано: 15.02.1984
Авторы: Горобец, Ильяшенко, Попазов, Руденко
МПК: B02C 18/30
Метки: измельчитель
...спирали могут иметь различный шаг винта. На фиг. 1 изображен измельчитель, общий вид; на фиг. 2 - шнек измельчителя; на фиг. 3 - разрез А - А на фиг. 2.Измельчитель содержит цилиндрический корпус 1, имеющий на внутренней поверхности резьбу 2, Корпус 1 с торцов жестко соединен с фланцами 3 и 4 посредством стяжных шпилек 5. Во фланцах 3 и 4 выполнены корпуса подшипников 6 и 7, в которых установлены подшипники 8 и 9, поддерживающие вал 10, на котором закреплен шнек 1, имеющий правозаходную и левозаходную спирали 12 и 13, состоящие из отдельных пластин 14, прижимную шайбу 15 и фиксирующую гайку 16, а также регулировочную гайку 17. На корпусе 1 закреплены загрузочный бункер 18 и разгрузочное окно 19. На валу 10 жестко закреплен...
Вибрационная мельница
Номер патента: 1072901
Опубликовано: 15.02.1984
Авторы: Варсанофьев, Голоденко, Горев, Фролов, Шинкаренко
МПК: B02C 19/16
Метки: вибрационная, мельница
...и приводом вращения камеры 2.Недостатком известных мельниц является низкая надежность их работы, что обусловлено сложностью их конструкций преимущественно в части приводов. 20Цель изобретения - повышение надежности работы мельницы.Поставленная цель достигается тем, что в вибрационной мельнице, содержащей помольную камеру, вибровозбудитель и несущую раму с опорами и приводом вращения 25 камеры, привод выполнен в виде волновой передачи с гибким элементом и генератором волн, аксиально соединенными соответственно с камерой и возбудителем.На чертеже показана принципиальная схема конструкции предлагаемой мельницы.30Помольная камера 1 жестко соединена с центральной трубой 2 посредством ребер 3, С помощью подшипников 4 труба 2 (а с ней...
Щековая вибрационная дробилка
Номер патента: 1072902
Опубликовано: 15.02.1984
Авторы: Варсанофьев, Голоденко, Лисюк, Маслов, Семенов
МПК: B02C 19/16
Метки: вибрационная, дробилка, щековая
...- повышение производительности дробилки.Поставленная цель достигается тем, чтов щековой вибрационной дробилке, содержащей опорную раму, по меньшей мере две наружные дробящие щеки с вибровозбуди - телями и центрально смонтированный внутренний дробящий орган, последний снабжен приводом и опорами врАщения вокруг центральной вертикальной оси и выполнен в виде конуса со спиральным рифлением, а наружные щеки имеют конически вогнутые дробящие поверхности.При этом привод вращения внутреннегодробящего органа выполнен реверсивным.На фиг. 1 показана конструктивная схема предлагаемой дробилки; на фиг 2 разрез А - А на фиг. 1.Наружные щеки 1 и 2 дробилки (фиг. 1)установлены на опорной, раме 3 с помощью пластинчатых пружин 4. Между собой щеки 21 и...
Способ оптимального управления заполнением мельниц измельчаемым материалом и измельчающей средой
Номер патента: 1072903
Опубликовано: 15.02.1984
МПК: B02C 25/00
Метки: заполнением, измельчаемым, измельчающей, материалом, мельниц, оптимального, средой
...главными контролируемыми показателями и контроль их ведется периодически путем опробования продуктов с последующимрасчетом по приведенным формулам.При этомиз 1, (1) и Ясуи (3) находятсявеличины 1 и 1 первая по ординате ,.Д)==0,5, вторая по точке экстремума Ясун Дз) --тах,Чтобы вычислить размеры зерен э и 1 рв определенных точках процесса периодически бурет пробы (исходное питание, сливмельницы, пески и слив классификатора),затем пробы сушат и рассеивают на стандартных наборах определенной крупности.Затем по данным ситовых анализов вычисляют характеристики Г(1), Г(3) и с(.1) -кумулятивные на минус характеристикикрупности разгрузки мельницы, песков иисходного питания, а также дифференциальные .характеристики Эс (Ци 3 д. крупности слива...
Способ регулирования процесса измельчения цементных материалов в шаровой мельнице
Номер патента: 1072904
Опубликовано: 15.02.1984
Авторы: Жигалова, Михеева, Нилова, Пироцкий
МПК: B02C 25/00
Метки: измельчения, мельнице, процесса, цементных, шаровой
...добавки выполняют роль микроиз мел ьчителей, что способствует повышению содержания тонких фракций в готовом продукте.Способ осуществляется следующим образом.В лабораторной мельнице размером 0,5 х 0,56 м по методике Гипроцемента проводят серию опытов по определению размалываемости клинкера и добавок. В результате проведенных опытов определяют характеристический размер зерна клинкера и добавок, По соотношению дЯ" подбирают компоненты, для которых эта величина составляет 1 - 1,3, и назначают технологический регламент по выпуску смешанных цементов. Если величина отношения характеристического размера зерна клинкера к характеристическому размеру зерна добавки меньше единицы или больше 1,3, происходит неравномерное измельчение...
Система контроля загрузки шаровой мельницы материалом
Номер патента: 1072905
Опубликовано: 15.02.1984
Авторы: Весельский, Голышев
МПК: B02C 25/00
Метки: загрузки, материалом, мельницы, шаровой
...второму входу первого блока алгебраического сложения, датчик перепада давлений на участке сепаратор - циклон подключен к второму входу второго блока алгебраического сложения, выходы блоков алгебраического сложения через соответствующие нелинейные элементы типа зоны нечувствительности подключены к входам логического элемента И, выход которого через релейный элемент соединен 25 30 35 40 45 50 55 с исполнительным механизмом отключения подачи материала в мельницуНа чертеже представлена предлагаемая схема системы.Сигнал от датчика 1, изменяющего перепад на мельнице 2, поступает на вход блока 3 алгебраического сложения сигналов, поступающих на его вход. Туда же поступает сигнал от датчика 4, измеряющего перепад давлений на участке между...
Конусная дробилка
Номер патента: 1074590
Опубликовано: 23.02.1984
Автор: Болотин
МПК: B02C 2/06
...их габариты. Массивный из-за значительных изгибных нагрузок шатун перекрывает разгрузочное пространство до нежелательно больших величин, затрудняя разгрузку готового продукта. Возможность исключения из кинематической схемы дробилки конической пары шестерен. является ее преимуществом, но при этом диаметр большого шкива за счет осуществления необходимого передаточного числа только в ременной передаче получается значительных габаритов, что из условий компановки шкива с вертикальной осью вращения вынуждает удлинять шатун, а следовательно, еще больше увеличивать его сечение, дополни 5 10 15 20 25 30 35 40 тельно ухудшая условия для разгрузки материала.Цель изобретения - упрощение конструкции и повышение надежности.Указанная цель...
Центробежная мельница
Номер патента: 1074591
Опубликовано: 23.02.1984
Авторы: Баранов, Блиничев, Квашнин, Лаврентьев, Смирнов, Таланов
МПК: B02C 7/08
Метки: мельница, центробежная
...со скоростью на порядок ниже, чем скорость вращения ротора. При работе мельницы в таких условиях происходит накопление материала между стенкой корпуса и ротором мельницы, в результате чего мельница выходит из строя. Кроме того, тонина помола невысока.Цель изобретения - повышение производительности мельницы при одновременном увеличении тонины помола.Поставленная цель достигается тем, что центробежная мельница снабжена электро 50 55 мым повысить эффективность процесса измельчения и производительность мельницы.Установка накопителей увеличивает вклад каждой лопатки в общую производительность мельницы.Применение накопителей в паре с электромагнитами позволяет увеличить производительность мельницы с 500 до 2500 кг/ч при тонине помола 100...
Многотрубная шаровая мельница
Номер патента: 1074592
Опубликовано: 23.02.1984
Авторы: Белоногов, Каминский, Платонов
МПК: B02C 17/06
Метки: мельница, многотрубная, шаровая
...того, соединение труб мельницыодним фланцем на торцах требует установкиприсоединительных косынок, которые невыдерживают концентрации напряжений илопаются во время работы, что приводит кнарушению прочности соединения труб сфланцем, а следовательно, может привестик аварии.При этом в известной мельнице разгрузочный элеватор установлен в промежуточной переходной цилиндрической камере,а для разгрузки материала в цапфу необходимо устанавливать в переходной камереразгрузочный конус, который своей вершиной частично входит в цапфу и в установленный по ее оси разгрузочный шнек,причем выдвижение вершины разгрузочногоконуса вперед к цилиндрической части цапфы приводит к уменьшению аспирационного сечения, а выдвижение конуса из цапфы к просыпи...
Мелющее тело
Номер патента: 1074593
Опубликовано: 23.02.1984
МПК: B02C 17/20
...мелющее тело, содержащее оболочку в виде полого цилиндра и ядро в виде сплошного цилиндра, свободно размещенное в оболочке 1.Однако известное мелющее тело обладает низкой размалывающей способностью так как его работа заключается в основном 10 в качении оболочки с перекатыванием ядра внутри нее, т.е, мелющее тело воздействует на измельчаемый материал в основном за счет статического давления ядра на внутреннюю полость цилиндра.15 Цель изобретения - повышение размалывающей способности за счет улучшения динамических характеристик мелющеготела.20Указанная цель достигается тем, что осьвнутренней полости смещена относительнооси оболочки.Кроме того, ось внутренней полости пересекает ось оболочки,При этом ось внутренней полости параллелька оси...
Футеровка барабанной мельницы
Номер патента: 1074594
Опубликовано: 23.02.1984
Авторы: Боровик, Иванов, Кисель
МПК: B02C 17/22
Метки: барабанной, мельницы, футеровка
...и низким коэффициентами сцепления смонтированы два кольцевых ряда бронеплит, первый из которых выполнен только из бронеплит с высоким коэффициентом сцепления, а последующий кольцевой ряд - из бронеплит с низким коэффициентом сцепления. 2На фиг. 1 показана барабанная мельница, продольный разрез; на фиг. 2 - сечение А-А на фиг. 1 (1 участок бронеплит с высоким коэффициентом сцепления, бронеплиты волнистые, каблучковые, .гребенчатые, ступенчатые и т.п.); на фиг. 3 - сечение Б-Б на. фиг. 1 (11 участок броне- плит с низким коэффициентом сцепления, бронеплиты гладкие цилиндрические; на фиг, 4 - сечение В-В на фиг, 1 (111 участок с чередующимися бронеплитами с высоким и низким коэффициентом сцепления по отношению к мелющей загрузке).Например,...
Устройство для измельчения материалов
Номер патента: 1074595
Опубликовано: 23.02.1984
Авторы: Нос, Парамонов, Рышков
МПК: B02C 18/30
Метки: измельчения
...бункер, что снижает как производительность устройства, так и качество готового продукта,Цель изобретения - повышение эффективности устройства в работе за счет предотвращения продуктов измельчения из рабочей камеры.Указанная цель достигается тем, что в устройстве для измельчения материалов преимущественно бескостного мяса, содержащем загрузочный бункер, размещенный в нем подпитывающий шнек, расположенный в корпусе рабочий шнек, ножи и чередующиеся с ними решетки, подпитывающий шнек установлен перпендикулярно рабочему, а внутренняя поверхность части корпуса рабочего шнека, расположенная над подпитывающим шнеком, выполнена сужающейся в сторону подачи материала и снабжена ребрами по винтовой линии, наклоненными в сторону подачи...
Газоструйная мельница
Номер патента: 1074596
Опубликовано: 23.02.1984
Автор: Горобец
МПК: B02C 19/06
Метки: газоструйная, мельница
...разгонные трубки, в каждой разгонной трубке выполнен ряд периферийно расположенных сопл, оси которых составляют угол с продольной и поперечной осями инжектора и образуют пространственный 40 однополостный гиперболоид вращения с осью, совпадающей с продольной осью инжектора.При этом угол наклона осей периферийных сопл с продольной осью инжектора составляет 20-30, а с поперечной , - 60-80. 45На фиг. 1 изображена газоструйная мель ница, общий вид; на фиг. 2 - узел 1 на фиг. 1; на фиг. 3 - сечение А-А на фиг. 1.Газоструйная мельница включает в себя бункер 1 исходного материала, который,трубами 2 подачи соединен со смесительны 50 ми камерами 3 инжекторов, Рабочие сопла 4 инжекторов соединены с источниками г5 газового энергоносителя и...
Установка для приготовления проб сыпучих материалов
Номер патента: 1074597
Опубликовано: 23.02.1984
МПК: B02C 21/00
Метки: приготовления, проб, сыпучих
...5 10 15 20 25 ЗО 35 40 45 50 55 чих материалов, содержащая соосно смонтированные друг под другом конусную дробилку с загрузочным бункером, секторный сократитель, концентрично размещенные две цилиндрические обечайки, тарельчатый питатель с центральным отверстием, мельницу с центральным загрузочным и разгрузочным патрубками, последний из которых соединен с пробосборником, снабжена установленной между тарельчатым питателем и загрузочным патрубком мельницы вертикальной воронкой, входное отверстие которой совпадает с центральным отверстием тарельчатого питателя и нижним отверстием внутренней обечайки,При этом установка может быть снабжена установленной между сократителем и внутренней обечайкой и соосно с ними цилиндрической усеченной...

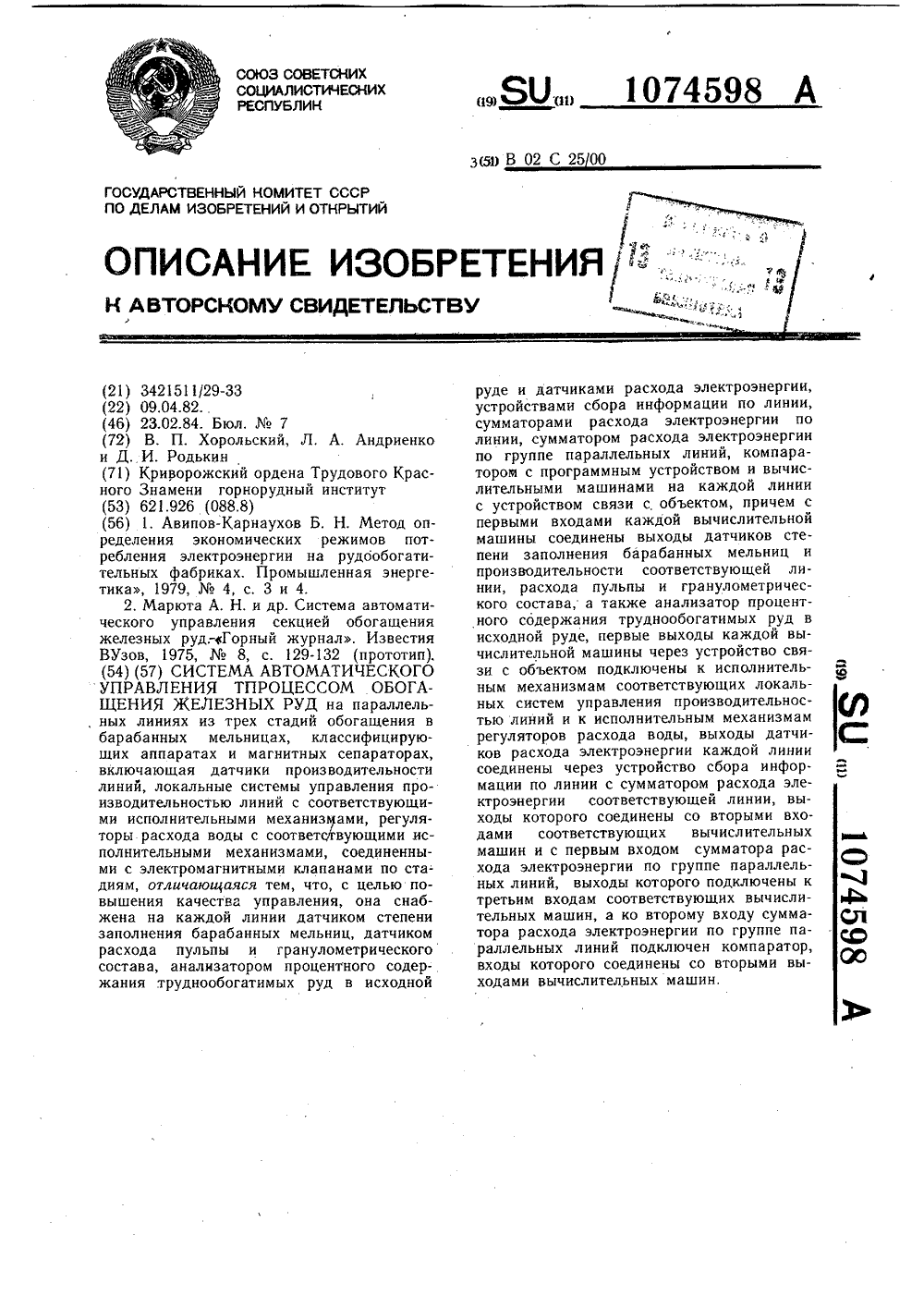

Система автоматического управления процессом обогащения железных руд
Номер патента: 1074598
Опубликовано: 23.02.1984
Авторы: Андриенко, Родькин, Хорольский
МПК: B02C 25/00
Метки: железных, обогащения, процессом, руд
...и 29)Блок-схема управления (фиг, 2) второй и третьей линиями обогащения руды включает стадии 47-52 обогащения.Контроль параметров технологического процесса осуществляется по каждой ста 4дии с помощью датчиков 31-35, и анализатора 36. Контроль расхода электроэнергии по стадиям 47-49 осуществляется, датчиками 53-58 расхода электроэнергии, установленными на приводах второй линии. Сбор информации о расходе электроэнергии по второй линии осуществляется с помощью устройства 59 сбора информации и сумматора 60.Управление второй линией осуществляется с помощью вычислительной линии 61, включащей устройство связи с объектом 62, на вход которого поступают сигналы с датчиков, установленных по второй линии, сигналы с задатчиков локальных систем и...
Система автоматического регулирования максимальной производительности шаровой барабанной мельницы
Номер патента: 1074599
Опубликовано: 23.02.1984
Авторы: Антощенко, Аса-Оканья, Добров, Либерман, Литвинов, Лобачевский, Осадчий, Примаков, Сергеев, Чернихов
МПК: B02C 25/00
Метки: барабанной, максимальной, мельницы, производительности, шаровой
...при котором расход угля, поступающего в мельницу, соответствует середине интервала поиска максимальной производительности.Первый шаг изменения производительности мельницы (в сторону увеличения или в сторону уменьшения) будет сделан на 1/4 интервала возможного нахождения максимальной производительности,Если за время, равное длительности переходного процесса мельницы, на выходе ни одного из датчиков 2-4, давления или температуры соответственно не возникает сигнал логической 1, первый шаг изменения производительности мельницы будетсделан в сторону ее увеличения. При этом через время переходного процесса на выходе реле 12 времени сформируется сигнал логической 1, который через элемент ИЛИ 15 и через формирователь 36 одиночного импульса...
Устройство для измельчения материалов
Номер патента: 1075951
Опубликовано: 23.02.1984
МПК: B02C 19/18
Метки: измельчения
...эффективности процесса измельчения частиц черных металлов.Указанная цель достигается тем, что устройство для измельчения материалов, содержащее загрузочный бункер, ударный рабочий орган, расположенный над бесконечной цепью, снабжено укрепленными на бесконечной цепи и ударном рабочем органе магнитами и направляющей пластиной из немагнитного материала, расположенной под ра-. бочим органом и соединенной одним концом с нижней частью бункера.На Фиг.1 показано предлагаемое 30 устройство для измельчения с рабочим органом в виде стержня," на фиг.2 то же, с рабочим органом в виде ролика, на фиг.З - то же, с группой роликов. 35Устройство для измельчения материалов содержит загрузочный бункер 1, ударный рабочий орган 2, который мо жет быть...
Измельчитель кормов
Номер патента: 1076024
Опубликовано: 28.02.1984
Авторы: Жаворонкин, Репринцев
МПК: A01F 29/00, B02C 13/04
Метки: измельчитель, кормов
...кормов, . включающий корпус с загрузочным бункером и выгрузным окном с решетомрекаттером, внутри которого размещен .ротор с шарнирно закрепленными рабочими органами 23.Недостаток известного измельчителя - неудовлетворительная работа при измельчении стебельчатых кормов, особенно кормов, имеющих повышенную 20 влажность.Цель изобретения - расширение эксплуатационных возможностей путем измельчения различных видов кормовПоставленная цель достигается тем, 25 что в измельчителе кормов рабочие органы ротора выполнены в виде набора молотков и П-образных ножей, установленных поочередно на осях по периметру ротора, а отверстия решетарекаттера - ромбовидной формы и размещены с перекрытиями,Кроме того, молотки и ножи установлены с...
Центробежная мельница
Номер патента: 1076138
Опубликовано: 28.02.1984
Авторы: Блиничев, Квашнин, Смирнов, Таланов
МПК: B02C 7/08
Метки: мельница, центробежная
...тангенциальный канал соответственноограничен корпусом мельницы и плитой 5,на которой смонтированы камеры измельчения. Внутри каждой камеры имеется ротор 6,который состоит из вала 7 и диска 8. Надиске закреплены разгонные лопатки 9,изогнутые в сторону вращения ротора. Нагоризонтальной поверхности каждой камерыустановлено по одному загрузочному патрубку 10, а в канале 4 расположен выгрузочный патрубок 11, Роторы выполнены свозможностью встречного вращения. В тангенциальном канале 4 смонтированы отбойные плиты 12 в виде У-обратной стенки,направленной ребром пересечения плит квыгрузочному патрубку 11. Отбойные плиты 12 в плане установлены под углом 45 -74 к прямой, соединяющей центры вращения роторов. Рабочие поверхности отбойныхплит 12...
