B02C — Дробление или измельчение различных материалов; помол зерна

Номер патента: 1031510

Опубликовано: 30.07.1983

Авторы: Пироцкий, Нилова, Михеева

МПК: B02C 25/00

Метки: цементных, процесса, измельчения

...свойств,их взаимного влияния на размалываемостьв смеси и способность к агрегированиюи налипанию. Бель изобретения - повышение качест- ва регулирования.Поставленная цель достигается тем, что согласно способу регулирования процесса измельчения смеси материалов в шаровой мельнице, включан.щему ввод цементного клинкера и добавки, определение константы скоростей измельчения размалываемых материалов, измерение и изменение регулирующегЬ параметра, регулировку параметра осуществляют 1031810 2путем ввода добавок и изменяют его додостижения константами скоростей измельчения смеси величины, равной минимальному значению констант скоростей измельчения крупных классов.Сущность способа заключается втом, что эффективность процесса измельчения...

Номер патента: 1033061

Опубликовано: 07.08.1983

Авторы: Барган, Коцюруба

МПК: A01F 29/00, B02C 18/06

Метки: кормов, измельчитель

...поверхностями лопастей, имеющими форму отрезков окружности, описанной из центра вала, поперечный разрез, на фиг. 4 - очиститель промежуточных поверхностей лопастей, имеющий вид пластины, вид в плане, на фиг. 5 - то же., поперечный разрез, на фиг. 6 - очиститель промекуточных поверхностей лопастей, имеющий вид валика, вид в плане; наФиг, 7 - схема лопастей с промежуточной поверхностью, имеющей в поперечном сечении форму отрезка окружности, описанной из центра вала, и стыльной поверхностью, расположенной радиально относительно ротораили под отрицательным углом к егорадиусу,Измельчитель кормов содержитразмещенный в кожухе 1 на валу 2ротор, между дисками 3 которого закреплены несущие пластины 4. Кожух снабжен загрузочным окном 5, выгрузным...

Номер патента: 1033185

Опубликовано: 07.08.1983

Авторы: Михеев, Парилов, Ушаков, Мизонов

МПК: B02C 4/28

Метки: валковая, мельница

...измельчению на нижележащей паре валков 12.Однако у известного устройства низкая эффективность выделения готового продукта сквозным поперечным потоком воздуха из измельченного в предыдущей паре валков материала, что приводит к увеличению энергозатрат на измельчение и снижению качестваготового продукта. Цель изобретения - уменьшение энергозатрат на измельчение и повышение качества готового продукта.Поставленная цель достигается тем, что в валковой мельнице, содержащей корпус с загрузочным и разгрузочным устройствами, установленные одна под другой пары вра. щающихся на осях навстречы друг другу валков с системами нажатия, присоединенные к корпусу между парами валков патрубки подвода вентилирующего воздуха и отвода измельченного...

Номер патента: 1033186

Опубликовано: 07.08.1983

Авторы: Пилипенко, Колесников

МПК: B02C 4/30

Метки: зерновой, валок, плющилки

...захват крупных зерен вращающимся валком, так как при относительно небольшой ширине канавки между риф лями в верхней части зерна не успевают заполнять канавки, а следовательно, снижается их захватывающая способность. Изготовление трехгранной канавки требует применения специального инструмента, что15 усложняет ее изготовление.Наиболее близким к изобретению техническим решением является валок зерновой плющилки, на рабочей поверхности которого выполнены продольные двугранные канавки, расположенные с шагом, превы шающим ширину канавок 12.Однако такому валку присуще наличие пробуксовки крупных зерен, вследствие недостаточного их захвата при больших скоростях вращения валков.Цель изобретения - повышение произ 25 водительности плющилки путем...

Номер патента: 1033187

Опубликовано: 07.08.1983

Авторы: Шадский, Красовский, Смирнов, Саламанов, Тимофеева, Колхир

МПК: B02C 13/28

Метки: дезинтегратор

...одного диска расположены между рабочими элементами другого диска, а на периферии дисков на поверхностях, обращенных друг к другу установлены пальцы прямоугольной формы 2.Недостатком известных дезинтеграторов является низкая эффективность измельчения.Цель изобретения - повышение эффективности измельчения.Указанная цель достигается тем, что, дезинтегратор, содержащий корпус с загрузочным и разгрузочным патрубками, установленные друг против друга с возможностью вращения диски с рабочими элементами, укрепленными по концентрическим окружностям, причем рабочие элементы одного диска расположены между рабочими элементами другого диска, а на периферии дисков на поверхностях, обращенных друг к другу, установлены пальцы прямоугольной формы,...

Номер патента: 1033188

Опубликовано: 07.08.1983

Авторы: Шувалов, Парилов, Мизонов, Ушаков

МПК: B02C 15/12

Метки: мельница, среднеходная

...с двумя рядами шаров между ними и примыкающий сверху к корпусу мельницы сепаратор, снабжена дополнительным сепаратором и раз делена по высоте средним кольцом на две камеры, при этом к нижней подсоединены патрубки подвода части сушильно-транспор. тирующего агента, исходного материала и отвода продукта помола к одному сепаратору, а к верхней камере подсоединены па. трубки подвода остальной части сушильнотранспортирующего агента, отвода продукта помола к другому сепаратору, а также латрубки возврата из обоих сепараторов.Кроме того сепараторы могут быть установлены коаксиально в общем корпусе.Таким образом, нижняя и верхняя размольные камеры включены параллельно по сушильно-транспортирующему агенту и готовой пыли и последовательно по...

Номер патента: 1033189

Опубликовано: 07.08.1983

Авторы: Макаров, Чурюмов, Молодцов

МПК: B02C 17/02

Метки: стержневая, мельница

...на фиг. 1.Стержневая мельница содержит цилиндрический барабан 1 с расположенными но окружности окнами на расстоянии, равном 0,2- - 1,5 диаметра между ними, причем разгрузочные окна 2 (четные ряды) совме. щепы (соединены) со сливными лотками 3, расположенными под барабаном 1, а загрузо нные окна 4 (нечетные ряды) - с загрузочными устройствами 5, выполненными в виде сопряженных с каждым из загрузочных окон 4 черпаков 6 и стационарно размегценной под барабаном 1 загрузочной емкости 7,а сливнье лотки 3 каждого четного ряда окон 2 расположены в загрузочной емкости 7 и соединены отводящими трубопроводами 8. Разгрузочные окна 2 смегцены по диаметру барабана 1 относительно загрузочных окон 4 на угол, равный половине угла между смежньми окнами...

Номер патента: 1033190

Опубликовано: 07.08.1983

Авторы: Спиридонов, Назаренко, Козачевский, Молодан

МПК: B02C 17/16

Метки: бисерной, разгрузки, мельницы

...и нижний клапаны,каждый из которых снабжен индивидальным приводом.При этом верхний клапан взаимодействует посредством выступов с отверстиями ввыпускной решетке, а нижний клапан выполнен в виде конуса с обращенной вверхвершиной и углом между образующей и основанием больше угла естественного относа измельченного материала 2.Однако это устройство в силу своей конструкции не может обеспечить надежнуюгермЕтизацийэ корг 1 уса размещенной камерыввиду возможности налипания порошковна нижний клапан. Кроме того, это устройство имеет сложный привод. Это также приводит к длительному процессу разгрузкимельницы.Целью изобретения является повышениегерметизации корпуса и упрощение конструкции затвора.Указанная цель достигается тем, что вустройстве...

Номер патента: 1033191

Опубликовано: 07.08.1983

Авторы: Комиссаров, Юрков, Коптелов, Лаутеншлейгер, Масленников, Кубачек

МПК: B02C 17/16

Метки: мельница, вертикальная

...скоростей скольжения частиц измельчаемого материала и, в конечном счете,малый срок службы мельницы.Целью изобретения является повышение 25эффективности процесса измельчения и срока службы мельницы,Эта цель достигается тем, что, в вертикальной мельнице, включающей концентрично расположенные неподвижный корпус с цилиндром и диск с приводом, загрузочное иразтрузочное устройства, корпус выполненс ребрами и форсунками, а диск снабженмеханизмом осевого перемещения и имеетна своей рабочей поверхности ребра.На фиг. 1 представлена схема вертикальной мельницы; на фиг. 2 - вид А на фиг. 1;на фиг. 3 - вид Б на фиг. .Вертикальная мельница содержит концентрично расположенные неподвижный корпус 1 с цилиндром 2, диск 3 со ступицей и приводом,...

Номер патента: 1033192

Опубликовано: 07.08.1983

Авторы: Кириленко, Захаров, Сыса

МПК: B02C 17/18

Метки: рудоразмольных, бутара, мельниц

...износ перфорированного барабана из-за того, что в нем производится рассев всей массы материала, выгружаемого из мельницы. 40Цель изобретения - уменьшение износа перфорированного просеивающего барабана и обеспечение возможности регулирования выпуска крупной гали.Поставленная цель достигается тем, что 45 бутара для рудоразмольных мельниц с возвратным конусом, содержащая корпус, шнековый конвейер для возврата материала, загрузочное и сливное отверстия корпуса, перфорированный барабан для выделения крупных частиц, шток с пробкой и испол нительный механизм, соединенный со штоком, снабжена улитковым,питателем, имею.щим две разгрузочные течки, одна из которых соединена с возвратным конусом, а вторая - с перфорированным барабаном,Предлагаемое...

Номер патента: 1033193

Опубликовано: 07.08.1983

Авторы: Щербаков, Голиков, Чуксин, Баронский, Степанов

МПК: B02C 18/06

Метки: измельчения, агрегат

...оси соединен с устройством для загрузки, а другой с источником разрежения, и оба участка имеют окна в полость корпуса, смещенные относительно друг друга на 80 - 90.На фиг. 1 изображен агрегат для измельчения,продольный разрез по оси; на фиг. 2 - вид А на фиг. 1 (с частичным разрезом); на фиг. 3 - разрез Б - Б на фиг. 1; на фиг. 4 - разрез В - В на фиг. 1.Агрегат состоит из установленного в подшипниках на горизонтальной трубчатой оси 1 корпуса, образованного торцевыми щеками 2 и расположенными между ними гранями многоугольной призмы. Передний (по ходу вращения корпуса) участок 3 грани образует одну из боковых стенок загрузочной воронки, задний участок 4 совместно с перегородкой 5 образует канал для отсоса измельченного материала. В...

Номер патента: 1033194

Опубликовано: 07.08.1983

Авторы: Зернов, Лейбенко, Голоденко, Варсанофьев

МПК: B02C 19/16

Метки: измельчитель

...особенно при тонком измельчении,Цель изобретения - повышение экономичности измельчителя, 35 Цель достигается тем, что измельчитель,содержащий два рабочих органа, сужающуюся вниз камеру между ними с загрузочнымотверстием вверху и выходной щелью внизу,привод колебаний подвижного рабочего органа и мелющие тела, снабжен сепарационными решетками, смонтированными в зонах загрузочного отверстия и выходнойщели, а мелющие тела размещены в камеремежду этими решетками. 45По меньшей мере одна из решеток может быть снабжена регулируемыми упругими опорами,Рабочие органы могут быть выполненыв виде наружного и внутреннего конусов. На фиг. 1 показана принципиальная схема измельчителя; на фиг. 2 - измельчитель, выполненный в форме конусной...

Номер патента: 1033195

Опубликовано: 07.08.1983

Авторы: Стависский, Васильев, Цветков, Нехорошев, Попов

МПК: B02C 19/18

Метки: металлолома, дробления

...13. Каждая холодильная машинавыполнена в виде турбодетандера 14 (фиг. 2) регенераторов холода 15 и 16, соединенных клапанными коробками 17 и 18 и компрессора 19 с приводом 20. Крышка 7 секции снабжена уплотнительными элементами 21 и механизмом передвижения, выполненным в виде ходовых колес 22 (фиг. 3), закрепленных на крышке 7, ходовых балок 23, опирающихся на подвижную платформу 24, снабженную ограничителями 25 бокового и 26 вертикального перемещений платформы, силовых гидроцилиндров 27 подъема крышки, закрепленных на стенках шахты 4 и привода 28. Количество гидроцилиндров выбирают в зависимости от их усилия и размеров шахты, но не менее двух на сторону. Шабот 13 разделен на две рабочих поверхности а и б (фиг. 1, 4 и 5), каждая из...

Номер патента: 1033196

Опубликовано: 07.08.1983

Автор: Чурюмов

МПК: B02C 23/10

Метки: барабанная, мельница

...изобретения является повышение степени измельчения. 20 Указанная цель достигается тем, что в известной барабанной мельнице с опорными цапфами, загрузочными и разгрузочными отверстиями, а также классификатором, вход которого соединен с разгрузочными от верстиями мельницы, с которой также соединен выход крупки классификатора, загрузочные отверстия выполнены в средней части барабана по его окружности, разгрузочные - в опорных цапфах,. а выход крупки классификатора соединен с мельницей пос редством расположенного по ее оси трубошнека с отверстиями в средней части. Кроме того, классификатор может быть выполнен в виде прикрепленных к цапфам барабанных сит с подъемными лопастями.Р такой мельнице крупка сверх установ ленных размеров...

Номер патента: 1033197

Опубликовано: 07.08.1983

Авторы: Шейнин, Савина, Дядькин, Шевчук, Шейнина, Савин

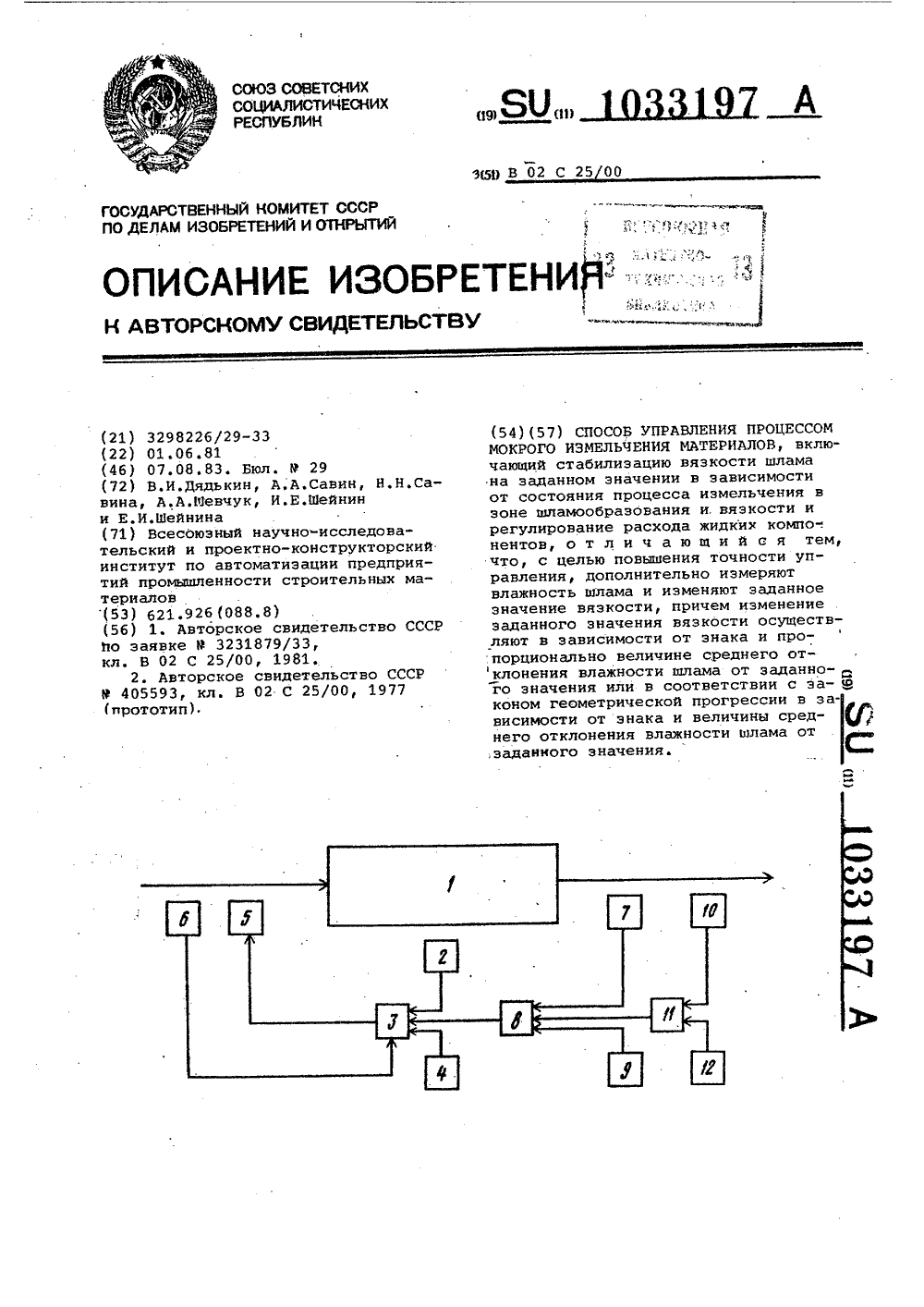

МПК: B02C 25/00

Метки: процессом, измельчения, мокрого

...вязкости осуществляют в зависимости от знака и пропорционально величине среднего отклонения влажности шлама от заданного значения или в соответствии с закономгеометрической прогрессии в зависимости от знака и величины среднегоотклонения влажности шлама от заданного значения,На чертеже представлена блок-схема, иллюстрирующая один из вариантов осуществления способа.. Блок-схема включает измельчительный 60агрегат 1, датчик 2 косвенного сигнала о состоянии процесса в зонешламообразования, регулятор 3 расхода жидких компонентов, задатчик 4регулятора расхода жидких компонентов, исполнительный орган 5 управления расходом жидких компонентов,расходомер б жидких компонентов, дат.чик 7 вязкости шлама, регулятор 8вязкости шлама, задатчик 9...

Номер патента: 1034763

Опубликовано: 15.08.1983

Авторы: Штепа, Ионов, Шипилов, Мельникова, Тимошенко

МПК: B02C 1/02

Метки: щековая, дробилка

...недостаточно высокой производительностью, которая может бытьповышена за счет интенсификации ис-.течения измельченного материала изкамеры дробленияЦель изобретения - Повышение производительности дробилки.Цель достигается тем, что ограничитель снабжен вибровозбудителем иподпружинен относительно основания.На чертеже показана принципиальнаясхема предлагаемой дробилки.В корпусе 1 дробилки смонтированынеподвижный и подвижный дробящие органы 2 и 3, образующие камеру 4 дробления. Привод дробилки состоит изэксцентрикового вала 5 ( двигательи трансмиссия не показаны), шатуна6 и распорных плит 7. Опорный сухарь(гнездо) 8 передней головки передней распорной плиты подпружинен относительно подвижного дробящего органа с помощью рычага 9 и...

Номер патента: 1034764

Опубликовано: 15.08.1983

Авторы: Левишко, Поручиков, Ледомский

МПК: B02C 2/04

Метки: монтажа, разъема, корпусных, дробилки, болтовых, конусной, соединений

...резьбы.На фиг, 1 схематически иэображеМ 5 30 на хвостовик болта 8, выступающий над гайкой 9. Затем собранное устройство прижимается к фланцу б навинчиванием втулки 7 до упора буртом в поршень 3.. Для универсальности применения в устройстве вытяжная втулка 7 и опора 1 являются сменными, в зависимости от размеров болта 8 и гайки 9,50 55 но предлагаемое устроиство для монта.жа и разъема болтовых соединенийкорпусных деталей конусной дробилки, общий еид; на фиг. 2 - то же,частичный продольный разрез; наЗ 5 фиг. 3 - конструктивный вариант устройства, изображенного на фиг. 1.На опоре 1 размещен корпус 2гидроцилиндра, поршень 3 которого зафиксирован от выпадения пружинным40 кольцом 4,Корпус 2 гидроцилиндра сцентрирован относительно опоры 1...

Номер патента: 1034765

Опубликовано: 15.08.1983

Авторы: Палагин, Кузаков

МПК: B02C 2/10

Метки: дробления

...яв" З 5ляется то, что Футеровочные плитыкорпуса быстро изнашиваются и нару"шается величина разгрузочной щели,образованной кромкой футеровки активной зоны дробления и Футеровкой дро Обящего рабочего органа, а это вызы"вает необходимость частого регулирования разгрузочной щели, что снижает эффективность использования дробилки, Кроме того снижается эффектив" 4ность процесса дробления за счет выполнения корпуса пассивной эоны дроб"ления также сферической формы, чтоприводит к увеличению угла обхватамежду Футеровками и составляющей си" 50лой, выталкивающей кусок иэ дробилкиОтсутствие возможности осуществле"ния процесса калибровки получаемогопродукта (щебня или песка) в извест- ,ном устройстве также снижает эффек"тивность процесса...

Номер патента: 1034766

Опубликовано: 15.08.1983

Авторы: Гайсинский, Мдгварели, Максимов, Гаврилов, Браславский

МПК: B02C 13/02

Метки: роторная, мельница

...на упругие пластины 4,иэмельчаясь при этом за счет удараоб элементы 7 ротора 5 и упругиепластины 4 корпуса 1.За счет вибрации упругих пластин4 иэмельчаемый материал сбрасывается с их поверхности и вновь попадает в зону действия ударных элементов7. ротора 5. Этот процесс повторяетсядо тех пор, пока измельченный материал не попадает в полость патрубка3 для выгрузки готового продукта.Вибрирование упругих пластин предупреждает возможность налипания иэмельчаемого материала на, корпусемельницы, тем самым повышается эффективность измельчения липких и вязких материалов. 1 1034Изобретение относится к устройствам для измельчения материалов и может быть использовано в строительной, химической и других отраслях промышленности, 5Известна...

Номер патента: 1034767

Опубликовано: 15.08.1983

Автор: Учаев

МПК: B02C 13/02

Метки: мельница, молотковая

...размолотая до необходимых размеров пыль частично выводится непосредственно из корпуса мельницы, что позволяет в значительной степени исключить демпфирование ударов бил о размалываемый материал пылью. Это позволяет большую часть механической энергии бил использовать непосредственно на размол недомолотых частиц материала, а не на трение между частицами материала. Кроме того, вывод размолотой пыли для использования непосредственно из мельницы исключает перегрузку сепаратора, сепарирующего размолотый материал на крупные и мелкие частицы, что при прочих равных условиях позволяет увеличить производительность мельницы.10347Изобретение относится к устройствам для измельчения материалов и может быть применено в строительной,горнорудной и...

Номер патента: 1034768

Опубликовано: 15.08.1983

Авторы: Бочаров, Заплаткин, Беляев, Шамин

МПК: B02C 13/14

Метки: мокрого, твердых, центробежная, мельница, измельчения

.... Внутри корпуса 1 на полом приводном валу 2 неподвижно закреплен ротор 3 с разгрузочными отверстиями 4. Ротор 3 имеет диск 5 (фиг. 1 и 2), на верхней поверхности которого выполнены радиальные попас" ти 6 (фиг. 2), а на нижней - радиаль" ные лопасти 7 (фиг. 1) . Высота верхних лопастей 6 составляет 12-20 мм и зависит от размера зазора между верхней крышкой 8 корпуса 1 и верх-. ней поверхностью лопастного диска 5, Радиальные лопасти 6 (фиг. 2) жестко закреплены между приводным валом ротора 2 и футеровочным кольцом 9.Полый приводной вал 2 с выполненным в нем сливным отверстием 1 О (фиг, 1), находится внутри прямоточ" ной трубы 11, Причем сливное отверстие 10 расположено напротив разгру" зочного устройства 12. Загрузочный бункер 13...

Номер патента: 1034769

Опубликовано: 15.08.1983

Автор: Ревенко

МПК: B02C 13/282

Метки: дробилка, кормов

...параболы.На чертеже схематически изображенапредлагаемая дробилка кормов.35Дробилка содержит корпус 1, внутри которого расположены камера 2 измельчения и ротор 3. Камера 2 измельчения состоит иэ боковых стеноки рабочей поверхности 5 камеры40 69 3(которая может представлять собой деку или решето) .Рабочая поверхность 5 имеет выпуклую пб ширине камеры 2 форму, поэтому радиальный зазор по отношению к ротору 3 уменьшается по ширине камеры измельчения 2 от ее средины к боковым стенкам 4,Дробилка работает следующим образом,При установившемся вращении ротора 3, исходный материал равномернопоступает в камеру измельчения 2,где подвергается переработке, Поскольку радиальный зазор между ротором 3 и рабочей поверхностью 5 умень"шается по ширине...

Номер патента: 1034770

Опубликовано: 15.08.1983

Автор: Мельцер

МПК: B02C 15/06

Метки: мельница, среднеходная

...патрубок подачи исходного материала 5, а от верха сепаратора отходит трубопровод готового продукта 6. Снизу к мельнице подходит воэдуховод подачи сушильного агента 7 с патрубками, В корпусе 1 мельницы .образуются боковые окна 8. Окна равномерно распределены по периметру и связаны с воздушно-проходным сепаратором внешними воздуховодами 9 и при помощи патрубков с воздуховодом подачи сушильногосагента. В верху корпуса мельницы раэмешены верхние окна 10 с независимыми внешними воздуховодами 11, которые в зависимости от требуемой степени грубости готового продукта могут быть, соединены или непосредственно с трубопроводом готового продукта 6, или с одним из ярусов двухъярусного воздушно-проходного сепаратора.1034 10 3Мельница работает...

Номер патента: 1034771

Опубликовано: 15.08.1983

Авторы: Парилов, Михеев, Ушаков, Мизонов

МПК: B02C 15/06

Метки: валковая, мельница

...продукта.Недостатком известной мельницыявляется неэффективная организация щ 0подвода вторичного воздуха, которь 1 йвоздействует не только на измельчен"ный материал за валками, но и навесь материал, находящийся в мельнице. Кроме того, взаимодействие частиц 5измельченного материала со вторичнымвоздухом идет только по поверхности слоя частиц, а не по всей его глу"бине, что снижает производительностьи экономичность процесса измельцеНИЯ,Цель изобретения - повышение производительности и экономичности процесса измельчения,Укаэанная цель достигается тем, 55 что в валковой мельнице, содержащей корпус с коробом подвода первичного вентилирующего воздуха, вращающийся стол с размольной дорожкой и полымвалом, валки с системой нажатия, пат"рубок...

Номер патента: 1034772

Опубликовано: 15.08.1983

Авторы: Михеев, Муромкин, Парилов, Мизонов, Ушаков, Шувалов

МПК: B02C 17/00

Метки: размола, шаровой, мельнице, барабанной

...вторую камеру мельницы.Недостаток известного способа заклн 1- чается в том, что при такой организации процесса не устраняется в полной мере переизмельчение материала за счет истирания между шарами и остаются трудности своевременного удаления готового порошка иэ мессы шаров, перемешанных с раэмалываемым материалом. Переизмельчение материала, кроме большой неоднородности готового порош 1 ка по размеру частиц связано с повышен" ным удельным расходом энергии на размол, с ограничением производительности.55Бель изобретения - повышение произво,дительности и экономичности процесса. Поставленная цель достигается тем,что согласно способу размола материалав шаровой барабанной мельнице, включаюшему подачу исходного материала в мельницу, воздействие...

Номер патента: 1034773

Опубликовано: 15.08.1983

Авторы: Кисель, Иванов

МПК: B02C 17/18

Метки: перегородка, межкамерная, мельницы, трубной

...повороте ее на 1805 происходит обратное пересыпание иэмельчаемого материала из второй по мольной камеры в первую, а это снижает эффективность работы мельницы.Бель изобретения - повышение эффек тивности работы мельницы за счет лик-. видации обратного пересыпания измельченного материала из второй помольнойкамеры в первую.Цель достигается тем, что межкамер 45 ная перегородка трубной мельницы, состоящая из отдельных секторов с отверстиями и элементов крепления, выполнена из двух секций: наклонной к оси вращения мельницы по направлению движения 50 материала. и вертикальной, причем длина наклонной секции в продольном сечениимельницы составляет 0,88-2, 0 диаметра корпуса мельницы.На фиг. 1 изображена перегородкаф 55 аксонометрия; нв фиг.2 -...

Номер патента: 1034774

Опубликовано: 15.08.1983

Авторы: Топорков, Федорякин, Махорина, Махорин

МПК: B02C 18/04

Метки: пластично-вязких, измельчения, перемешивания

...расположены на вапу по спирали.На фиг. 1 изображено устройство,,общий виц, на фиг. 2 - виц А на фиг. 11 О на фиг. 3 - виц Б на фиг. 1.Устройство содержит непоцвижныйкорпус 1, выполненный в вице двухусеченных конусов, сопряженных основакиями меньшего, диаметра, раэцепяякорпус на верхнюю и нижнюю рабочиечасти 2 и 3. Внутри корпуса 1 вертикально. установлен вал 4. В верхнейрабочей части 2 на вапу 4 эакреппеныв несколько ярусов ножи 5, выполненные, например, прямолинейной конфигурации треугольного сечения.Ножи 5 снабжены направляющими попатками. 6, установпенными перпенцикулярно плоскостИ ножей и поц угломо60-75 к их процопьной оси в шахматном порядке, причем попатки, распопженные ближе к валу, повернуты, против часовой стрелки, а лопатки...

Номер патента: 1034775

Опубликовано: 15.08.1983

Авторы: Арабаджи, Ескин, Мышкевич

МПК: B02C 18/06

Метки: измельчения

...явля ется низкая производительность и на дежность измельчения длинностебель чатых кормов, 15Цель изобретения - повышение произ водительности и надежности измельчения длинностебельчатых кормов путем предотвращения их зависания в рабочей камере, 20Указанная цель достигаегся гем, что в устройстве для измельчения, содержа щем корпус с ножами ца его внутренней, поверхносги, ножевой ротор, под которым установлена решетка, загрузочный 25 и выгрузочный патрубки, Поверхность камеры над первым и под последним ножами, считая по ходу вращенияротора, выполнена параболической формы.Ка фиг. 1 изображено устройство для 0 измельчения, общий вид, на фиг. 2 . рабочая камера измельчителя.Устройство для измельчения включа- ет корпус 1 с ножами 2,...

Номер патента: 1034776

Опубликовано: 15.08.1983

Авторы: Величко, Берник, Денисов

МПК: B02C 19/16

Метки: вибрационная, мельница

...заключается в низкой ее производительности,Бель изобретения - повышение производительности,Бель достигается тем, что вибрацион.нвя мельница, содержащая установленныйна упругих опорах контейнер с узламизагрузки и выгрузки, наружными бортовыми и внутренним центральным вибровозбудителями, снабжена дополнительным контейнером, симметрично установленнымм ряцом с основным совмещениемих смежных бортов в перегородку с проемом сзади и выполненным с вертикальным каналом вверху спереди, а узел 40выгрузки выполнен в виде поперечноустановленного в контейнерах двухярусного лотка с сепарирующей решеткой, причем полость нвдрешетного яруса лотка сообщена приемным концом с 45вертикальным каналом, а выпускнымс узлом загрузки,На фиг. 1 показана...

Номер патента: 1034777

Опубликовано: 15.08.1983

Авторы: Поставнин, Медведев, Казаков, Губкин, Сафонов, Семунькин

МПК: B02C 19/18

Метки: исследования, пород, горных, дробимости

...размещение образца породы в стальную емкость и его дроб ление передачей энергии взрывчатого вещества, передачу энергии взрывчатого вещества образцу осуществляют посредством штока, который устанавливают на образец, а взрывчатое вещество раз мешают на верхнем торце штока.Для осуществления данного способаустройство, включающее стальную емкость, выполненную в виде толстостенного цилиндра с фланцем, снабжено 55 входящим в полость цилиндра штоком с приливом на верхнем торце для размещения заряда взрывчагого вещества,иком, установи образцом,ически изобрабочем положении,ит из толстостенем 1 для разме 2, стальногоа верхнем торце,чатого вещества 4об реализуетсястройства следуюруды 2 известного гранулометрического состава иликерн помещают в...
