B02C — Дробление или измельчение различных материалов; помол зерна
Способ тонкого измельчения материала
Номер патента: 1037955
Опубликовано: 30.08.1983
Авторы: Бобошко, Маляревская, Михайленко
МПК: B02C 19/18
Метки: измельчения, тонкого
...цель достигается. тем,что согласно способу тонкого измельчения материала путем загруз" ки его в герметичную эластичную обо лочку и последующим циклическим воздействием гидростатического давления, превышающего предел прочности на сжатие измвльчаемого материала, перед загрузкой материал классифицируют на фракции, а загрузку их в эластичную камеру осуществляют последовательно.Предварительная классификация по рошка позволяет разделить измельчаемый порошок на отдельные Фракции, причем каждая фракция имеет примерно одинаковые по размеру зерна, в результате чего уменьшается поверхность в местах соприкосновения зерен, что повышает контактные напряжения и зерна более интенсивно разрушаются при обьемном сжатии. В результате...
Способ управления вибрационным дозатором
Номер патента: 1037956
Опубликовано: 30.08.1983
Авторы: Назаров, Некрасов, Фоменко, Якименко
МПК: B02C 25/00
Метки: вибрационным, дозатором
...регулирования дозатора,Поставленная цель достигаетсятем, что согласно способу управлениявибрационным дозатором, включающемуизмерение высоты слоя материала навибролотке и амплитуды колебаниявибролотка, вычисление произведенияизмеренных величин и изменение режи.ма работы вибродвигателя дозатора,изменение режима работы вибродвигателя дозатора осуществляют изменением амплитуды колебаний вибродвигателя, причемизменение амплитудыколебаний вибродвигателя осуществляют до достижения вычисленным произведением заданного значения.На чертеЖе представлена схема,реализующая предлагаемый способ. Приемная камера 1 установлена над вибролотком 2, закрепленным подвесками 3 на раме 4. и приводимым в движение электромагнитным вибродвигателем 5. Датчик б...
Система защиты размольной мельницы от попадания магнитных и немагнитных металлов
Номер патента: 1037957
Опубликовано: 30.08.1983
Авторы: Казаков, Немерский, Феофилов, Ходыкин
МПК: B02C 25/00
Метки: защиты, магнитных, мельницы, металлов, немагнитных, попадания, размольной
...защиты размольноймельницы от попадания магнитных инемагнитных металлов, включающаяблоки коммутации цепей включения иотключения двигателя питателя, отсечный шибер трубопровода между питателем и мельницей, датчик металлоискателя с преобразователем, снабжена быстродействующим отсечным механизмом с блоком контроля его состояния, механизмом возврата отсечно-,го шибера, релейным элементом и блоком временной задержки, причем датчик металлоискателя установлен в трубопроводе за питателем, вход блокавременной задержки соединен с однимиз выходов преобразователя металлоискателя, два других выхода которого соединены соответственно с блокомкоммутации цепи отключения двигателяпитателя и отсечным механизмом, жестко соединенным с отсечным шибером,вход...
Способ управления измельчительным агрегатом
Номер патента: 1037958
Опубликовано: 30.08.1983
МПК: B02C 25/00
Метки: агрегатом, измельчительным
...заданногозначения исходного питания осущестнляют н зависимости от вычисленныхразностей, между текущим и заданными текущим и предшествующим значениями шума и их знаков,. приче коррекцию исходного пктанк. а сторонууменьшения осуществляют -,рк отрицательных значениях двух разностей илипри одном отрицательном и другом нулевом значениях разностей,. и в сторону увеличения - при положительныхэначенкях двух разностей до достижения исходным пктанкем заданного значения,Сущность способа заключается вследующем: системе регулированияустанавливаются дна задания - попроизводительности исходного питанияи по величине шума (заполнения), издаваемого кэмельчительным агрегатомПри нахождении агрегата вдали отопасной эоны в отношении эавалон зоны...
Устройство для регулирования загрузки конусной дробилки
Номер патента: 1037959
Опубликовано: 30.08.1983
Авторы: Байцур, Коган, Пономаренко, Придубков
МПК: B02C 25/00
Метки: дробилки, загрузки, конусной
...подключен к одному иэ входов сумматора, через последовательно соединенные частотный детектор и регулятор коррекции по крупности к другому входу сумматора и через интегратор к одному из входов формирователя, задатчик и двигатель питания с регулятором скорости, снабжено блоком коррекции задания, один иэ входов которого соединен с выходом сумматора, причем задатчик подключен к соответствующим входам регуляторов коррекции по прочности и по крупности и к другому входу блока коррекции задания, а выход блока коррекции задания соединен с соответствующим входом формирователя, выход которого подключен к регулятору скорости.На чертеже приведена структурная схема устройства.Устройство содержит двигатель 1 дроби 11 ки с датчиком 2 мощности, который...
Щековая дробилка
Номер патента: 1039553
Опубликовано: 07.09.1983
Авторы: Бей, Дейнеко, Сердюк, Шпак
МПК: B02C 1/10
...Е-Е, Ж-Ж на фиг.3 соответственно. В корпусе 1 дробилки смонтирована подвижная щека 2 и неподвижная щека с дробящей плитой 3, Привод (не показан) сообщает известным образом с помощью распорной плиты 4 качания ще- ке 2 на оси 5.Рабочая камера б образована между щеками и боковой футеровкой 7,Между нижними кромками 8 щек 4 образована основная ныходная щель,а между боковыми их кромками 9дополнительная. Рабочая поверхностьплиты 3 выполнена двояковогнутой.В виде примера исполнения показанадвояковогнутая плита граненой конструкции, но она может быть и криволинейной. В любом случае плита (илиобе плиты) имеет вогнутость как впродольном,. так и в поперечном сечениях (направлениях). Дробящие плиты выполнены сужающимися нниз, засчет чего между их...
Конусная инерционная дробилка
Номер патента: 1039554
Опубликовано: 07.09.1983
Авторы: Зарогатский, Иванов, Митрофанов, Сафронов, Туркин
МПК: B02C 2/02
Метки: дробилка, инерционная, конусная
...валом, на хвостовикекоторого размещена подшипниковая , 0втулка с приводным дебалансом, полумуфтой, приводом и подпятником, подвешенным посредством штанги к валуконуса. В этом случае втулка,дно которой выполняет роль пяты, опирается на внутренний конус, которыйустановлен на сферической опоре.Привод, выполненный в виде шаровогошпинделя, имеет повышенный ресурс,так как передает только крутящий момент 2 ,Однако для демонтажа конуса необходимб в стесненных условиях снятьего головку, отвернуть гайку; крепящую штангу к конусу и затем его демонтирова сь. При монтаже требуетсяустановить штангу посредством растяжек соосно с корпусом, опустить конус,на сферическую опору, затянуть штангу гайкой и навернуть на конус головку, т.е. сборка дробилки...
Конусная инерционная дробилка
Номер патента: 1039555
Опубликовано: 07.09.1983
Авторы: Зарогатский, Иванов, Митрофанов, Сафронов, Туркин
МПК: B02C 2/02
Метки: дробилка, инерционная, конусная
...валом на котором Размещена подшипниковая втулка с поиводным дебалансом, полумуфтой, приводом и подпятником, подвешенным посредством штанги на валу кону са. В этом случае втулка, дно которой выполняет роль пяты, опираетсяна внутренний конус, который установлен на сферической опоре. Привод, выполненный в виде шаровогошпинделя, в этой машине имеет повышенный ресурс, так как передает только крутящий момент 2 .Однако сборка дробилки усложнена.Для демонтажа конуса необходимо в1 стесненных условиях снять его головку,отвернуть гайку, крепящую штанГУ к конусу, и затем его демонтировать. Примонтаже требуется установить штангупосредством растяжек соосно скорпусом, затем установить конус насферическую опору, затянуть штангугайкой и навернуть на...
Устройство для регулирования разгрузочной щели конусной дробилки
Номер патента: 1039556
Опубликовано: 07.09.1983
Авторы: Матюшкин, Мосин, Солодков, Тарыкина, Тетюхин
МПК: B02C 2/04
Метки: дробилки, конусной, разгрузочной, щели
...на дробилках типоразмеров 1750 мм и более, На дробилках 1200 мм из-за недостатка пространства применения такой конструк,ции захватов затруднительно из-за 35;ограниченности пространства для размещения гидродомкратовЦель изобретения - упрощение иповышение надежности конструкции,обеспечивающей применение на всех .40типоразмерах конусных дробилок.,Указанная цель достигается тем,что в устройстве для регулированияразгрузочной щели конусной дробилки,основания гидродомкратов неподвижнозакреплены на опорном кольце, асъемные захваты соединены с гидродомкратами, при этомпоследние подпружинены относительно оснований,На фиг.1 схематически показаноустройство для регулирования размераразгрузочной щели, общий вид; нафиг,2 - узел 1 на фиг.1...
Шаровая мельница
Номер патента: 1039557
Опубликовано: 07.09.1983
Авторы: Мизонов, Михеев, Парилов, Ушаков, Шувалов
МПК: B02C 17/06
...тем,что шаровая мельница, содержащая вращающийся барабан, разделенный перФорированной перегородкой на камеры грубого и тонкого помола заполненные шарами разного диаметра, снабжена обечайкой, выполненной в видеусеченного конуса, соединенного большим основанием с камерой грубогопомола и меньшим - с перфорированной перегородкой, причем в зазоремежду камерами смонтирована неподвижная цилиндрическая обечайка,имеющая патрубок подачи недомола.На фиг,1 схематически показанапредлагаемая шаровая мельница; нафиг.2 - разрез А-А на фиг,1.Цилиндрический барабан 1, вращающийся в подшипниках 2, содержитвходную горловину 3 для подачи исходного размалываемого материалавместе с основной частью сушильнотранспортирующего агента, выходную горловину 4 для...
Нож к устройству для измельчения мясопродуктов
Номер патента: 1039558
Опубликовано: 07.09.1983
Автор: Гладышев
МПК: B02C 18/04
Метки: измельчения, мясопродуктов, нож, устройству
...для устранения последствий намота, что приводит к дополнительным трудозатратам и снижению производительности,Наиболее близким к изобретениюпо техническому решению является ножк устройству для измельчения мясопродуктов, включающий лопасти с режущими кромками, соединенные в виде крестовины 2 .Недостатком этого ножа являетсянизкая эффективность процесса измельчения.Цель изобретения - повышение эффективности процесса измельчения,Указанная цель достигается тем,что в ноже к устройству для измельчения мясопродуктов, включающемлопасти с режущими кромками, соединенные в виде крестовины, на режущих кромках лопастей выполненыцилиндрические канавки, расположенные во виткам Архимедовой спирали относительно центра крестовины,На фиг 1...

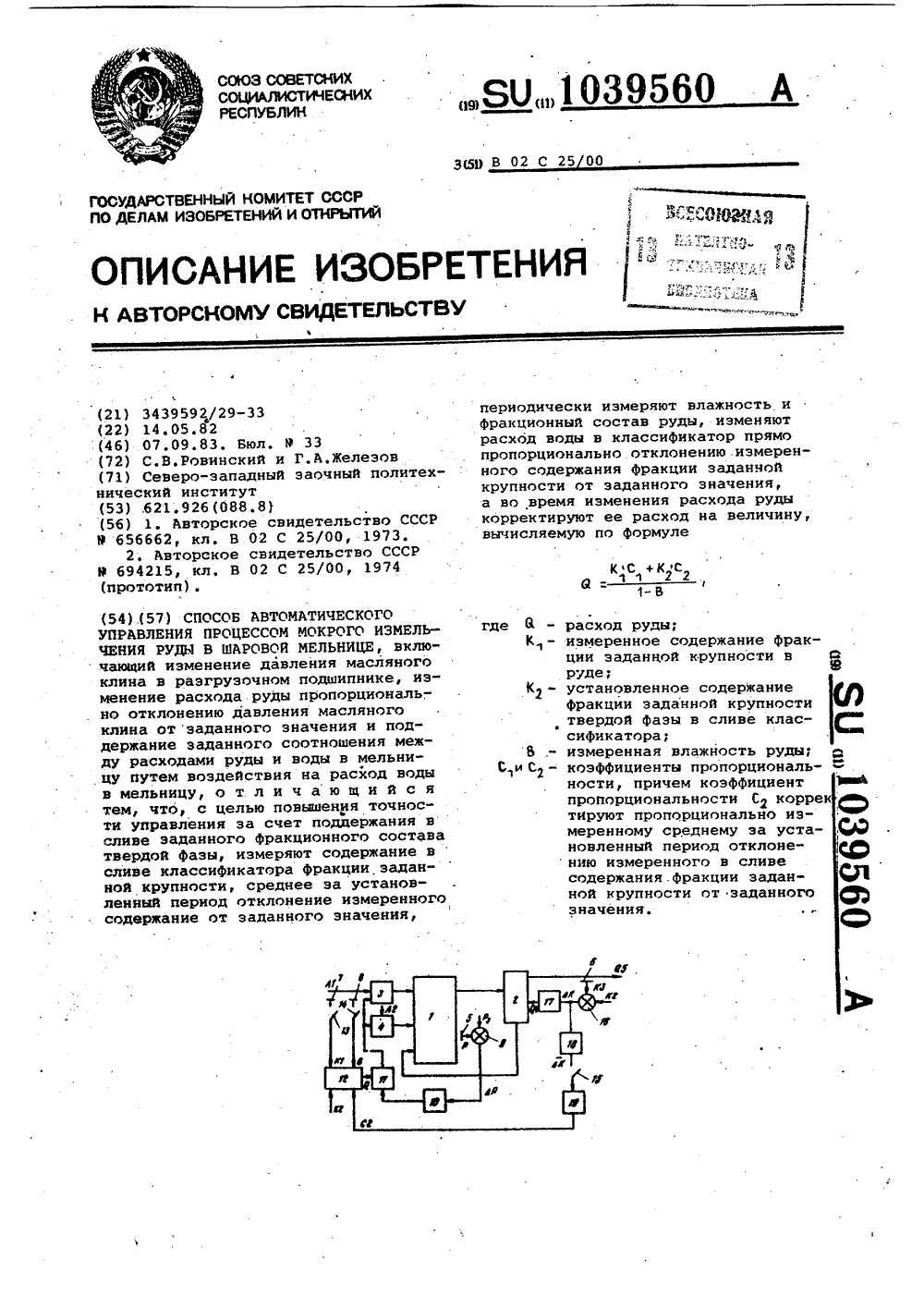

Способ автоматического управления процессом мокрого измельчения руды в шаровой мельнице
Номер патента: 1039560
Опубликовано: 07.09.1983
МПК: B02C 25/00
Метки: измельчения, мельнице, мокрого, процессом, руды, шаровой
...типа, регулятор 4 расхода водыК 2, подаваемой в мельницу, манометрйческий датчик 5 давления масля- . 5ного клина в опорном подшипнике,прибор 6 для измерения содержанияфракции твердой фазы заданной крупности в сливе, пробоотборники 7и 8 для лабораторного анализа руДы на крупность и влажность В, сум-матор 9, корректор 10 задания нарасход руды, сумматор 11, вычислительный блок 12, ключи 13-15, сумматор 16, регулятор 17 для управле- )5ния расходом воды в классификатор,сглаживающий фильтр 18 и корректор 19.Блоки 10, 12 и 19 реализованы микропроцессором Электроника.Выходмельницы 1 соединен с входом классификатора 2, один из выходов которого Я соединен С вхо 3дом мельницы, а второй выход является сливом,Второй вход классификатора 2...
Устройство для регулирования производительности конусной дробилки
Номер патента: 1039561
Опубликовано: 07.09.1983
Авторы: Афанасьев, Калюнов, Круппа, Макаров, Осадчий, Хинич
МПК: B02C 25/00
Метки: дробилки, конусной, производительности
...датчиков 1 положения выбрано равным по крайней мерене менее двух и установлены они вполе взаимодействия с контролируемым элементом 13, расположенным на 30 опорном кольце 11.В качестве электромагнитных датчиков 1 положения могут быть использованы бесконтактные индуктивные преобразователи (фиг.2), выра батывающие дискретный сигнал. 0 нисвязаны с корпусом 10 посредствомподдерживающих элементов 14 с возможностью регулирования воздушногозазора е между датчиками 1 и конт О ролируемым элементом 13 (ферромагнитной пластиной) жестко связаннымс опорным кольцом 11. Также могутбыть использованы датчики сдвига,например (фиг.3). Корйус 15 такого 45 датчика, несущий катушки индуктивности, механически связан с корпусом10 дробилки 9, а...
Конусная дробилка мелкого дробления
Номер патента: 1041144
Опубликовано: 15.09.1983
МПК: B02C 2/04
Метки: дробилка, дробления, конусная, мелкого
...2 .Однако такая конструкция кольцево.-. го выступа, снижает контактную поверхность дробилки с материалом при дроблении так как отдельные куски мате . риала попадают в пазы и эффективность процесса падает. Кроме того, при дроблении абразивных горных пород 35интенсивно изнашиваются верхние кромки пазов. Это ведет к изменению формы паза, его расширению и, в конечном счете, к дальнейшему снижению контак тной поверхности40Целью изобретения является повышение эффективности дробления путем увеличения контактной поверхности материала и дробилки в зоне калибровки.указанная цель достигается тем, 45 что в конусиой дробилке мелкого дробления, содержащей камеру дробления, образованную рабочими поверхностями неподвижного конуса и подвижного конуса,...
Устройство для расфутеровки регулирующего кольца конусных дробилок
Номер патента: 1041145
Опубликовано: 15.09.1983
Авторы: Нападов, Пушкарь, Салабаев, Самойленко
МПК: B02C 2/04
Метки: дробилок, кольца, конусных, расфутеровки, регулирующего
...расфутеровку регулирующих колец. 35Указанная цель достигается тем,что в устройстве для расфутеровкирегулирующего колвца конусных дробилок, преимущественно среднего и мелкого дробления, содержащем раму, закрепленные на ней посредством осейдвуплечие рычаги, короткие плечикоторых шарнирно соединенЫ с нажимными упорами, а длинные - со стропами,рама снабжена жестко связанными сней направляющими и в них размещенынажимные упоры, при этом на раме смонтированы кронштейны с горизонтальными пазами и в последних установленыоси рычагов.На фиг. 1 изображено предлагаемое 50устройство, вид спереди; на фиг. 2 -сечение А-А на фиг. 1:, на фиг, 3 - сечение Б-Б на фиг, 1.Устройство содержит раМУ 1, снабженную кронштейнами 2 с пазами 3. В пазах с...
Вальцовая плющилка
Номер патента: 1041146
Опубликовано: 15.09.1983
Авторы: Пилипенко, Тимановский
МПК: B02C 4/06
...- повышение производительности и упрощение конструкции.40Поставленная цель достигается тем,что в вальцовой плющилке, включающейдва плющильных зальца, установленныхс возможностью вращения во встречныхнаправлениях, прижимной ролик и направляющий козырек, прижимной ролик 45покрыт эластичным материалом и установлен с воэможностью взаимодействияс рабочей поверхностью одного из плющнльных вальцов,.а направляющий козырек укреплен в зоне, ограниченной по верхностями плющильных вальцов и ролика на расстоянии от центра касанияпоследнего с плющильным вальцом, непревышающим четверти длины окружности ролика. 55На чертеже изображена вальцоваяплющилка, общий вид.Устройство состоит из бункера 1,с доэатором 2,двух плющильных вальцов 3 й 4,...
Центробежная ударная мельница
Номер патента: 1041147
Опубликовано: 15.09.1983
Авторы: Белопольский, Блиничев, Дрязгова, Пчелин, Шляхтов
МПК: B02C 13/14
Метки: мельница, ударная, центробежная
...ступень в котором, считая по ходу перемещения материала, выполнена большего диаметра располо" женный в коРпусе ступенчатыи дисйовый 45 ротор с билами, загрузочный патрубок, расположенный на торцевой крышке первой ступени корпуса, и разгрузочный патрубок - в донной части корпуса; последний снабжен размещенными на рабочей поверхности каждой ступени имеющими в плане Форму сегментов полыми выступами с патрубками для вво" да и вывода хладагента.На Фиг. 1 схематически изображена центробежная мельница, общий вид 1 на Фиг, 2 - сечение А-А на фиг 1Мельница содержит ступенчатый кор пус 1, в котором на вертикальном валу 2 йа подшипниках 3 установлен ротор, выполненный в виде дисков 4-6 60 с билак 7. В корпусе по окружности расположены...
Устройство для измельчения
Номер патента: 1041148
Опубликовано: 15.09.1983
Авторы: Голетиани, Зурабишвили, Мерко, Нарсия
МПК: B02C 13/20
Метки: измельчения
...для измельчения,содержащем корпус, внутри которогосоосно друг другу смонтированы вертикальные валы с рабочими органами,имеющие воэможность вращения от приводов, верхний рабочий орган выполнен в виде полой усеченной пирамидыс двухсторонними съемными ножами,укрепленными под острым углом к вертикальной оси, а нижний рабочий орган - из ряда расположенных одиннад другим молоткодержателей с пластинчатыми молотками, длина которых 35в каждом ряду увеличивается сверхувниз.На фиг. 1 изображено устройство.,общий вид; на фиг. 2 - сечение А-Ана фиг. 1; на фиг, 3 - крепление ножей к барабану, изометрия, на фиг. 4 - сечение В-В на фиг, 1; на фиг.5 - схема крепления молотков; нафиг, б - тоже, вид сверху,Устройство для измельчения....
Роликовая мельница
Номер патента: 1041149
Опубликовано: 15.09.1983
Автор: Ивачев
МПК: B02C 15/04
...соединена с размольным столом, а быстроходная - с злектроднигателем, размольный кольцевой стол дополнительноснабжен коаксиально охватывающим егорадиальным кольцевым столом с беговой дорожкой для дробящих роликов,при этом тихоходная ступень редуктора выполнена в виде планетарно"дифференциальной передачи и ее водилосоединено с основным размольным кольцевым столом, а коронная шестерняс дополнительным размольным кольцевым столом.На фиг. 1 показана кинематическаясхема роликовой мельницы на фиг,2то же (в приводе роликовой мельницымежду быстроходной и тихоходной ступенями зубчатого редуктора установленадополнительная редукционная зубчатая ступень).Роликовая мельница (фиг, 1) содержит корпус 1, основной внутренний идополнительный наружный...
Вибрационная мельница
Номер патента: 1041150
Опубликовано: 15.09.1983
МПК: B02C 19/16
Метки: вибрационная, мельница
...мелющей загрузкой.Между загрузочным 2 и помольным 3отсеками (над камерой) проложена неподвижная шайба 16, на которую уложена плашмя поворотная шайба 17, насаженная на шток 6 посредством подвижного шлицевого соединения 18, Загрузочный отсек 2 снабжен впускнымпатрубком 19, смотровйм люкои 20 ивстряхивающими цепями 21, а выгруэочный отсек 4 - штуцвром 22 газообразных продуктов, мановакууметром 23 илюком 24 выгрузки твердых продуктов.В шайбах 16 и 17 выполнены перекрывающие друг друга Фигурныв окна 25и 26 .так, что эти шайбы составляютдозирующий затвор.В процессе работы мельницы, например при осуществлении механохимичЕского синтеза, в отсек 2 через патрубок 19 загружена исходная смесь порош"ков, аппарат герметизираван, вакуумирован и...
Щековая дробилка
Номер патента: 1042797
Опубликовано: 23.09.1983
Авторы: Кузаков, Палагин, Федоров
МПК: B02C 1/02
...корпус 1 - направляющими 7 и упругинедостаточно высокой производитель- ми ограничителями 8 перемещений. ностью из-за перегрузки рабочей ка ползуна 6.меры и выходной щели мелочью. Целесообразно применение известно-,Известна также щековая дробилка, . го типа эксцентрикового.привода 9 и. содержащая приводную и колосниковую горизонтальное расположение направляющеки, вибропривод и упругие элемен- щих 7. На нижнем конце щеки установты 2 Д , 25 лен .вибровозбудитель 10; а:под нимДанная дробилка способна эффективно упругая опора 11.перерабатывать горную массу, в том. Зубья-захваты 5, ориентированные.числе мерзлую, однако ее произво- .вниз, могут иметь в поперечном сечедительность снижает неустойчивость . нии форму клина, а внутри полых...
Молотковая мельница
Номер патента: 1042798
Опубликовано: 23.09.1983
Авторы: Колесов, Лузин, Макушенко, Степочкин
МПК: B02C 13/02
Метки: мельница, молотковая
...тем, что в молотковой мельнице включаю щей футерованный корпус, нижняя, часть которого выполнена цилиндрической формы, горизонтально расположенный ротор с рабочими элементами, патрубок подвода сушильного агента, вагрузоцное и выгрузочное устройства, корпус со стороны выгрузочного устройства снабжен. ребрами, рабоцая поверхность которых выполнена по радиусу, равному радиусу цилиндрической части корпуса, 30 а под патрубком подвода сушильного агента, в зоне действия бил., по всей : длине корпуса смонтированы плиты, образующие между собой ряд смежных каналов, сужающихся в сторону ротора. З 5На чертеже изображена молотковая мельница, общий вид.Молотковая мельница включает корпус 1, нижняя часть которого вы-. полнена цилиндрической...
Мельница для измельчения сыпучих материалов
Номер патента: 1042799
Опубликовано: 23.09.1983
Автор: Тумченок
МПК: B02C 13/14
Метки: измельчения, мельница, сыпучих
...решетки 4,для измельчения сыпучих материалов, Для подачи целлюлозы предусмотренпреимущественно электродной целлюло- патрубок 12 а для разгрузки патрузы, содержащая образующие рабочую, бок 13, Для обеспечения вертикальногокамеру вертикальный цилиндрический 25 перемещения вкладышей 11 относительнокорпус и размещенную над его днищем прорезей 5 решетки 4 предусмотренрешетку в виде прямого усеченного ко- эксцентрик 14.нуса с щелевыми прорезями на боковой Мельница р оельница работает следующим обраповерхности, ротор с ударными эле- ,эом,ментами, а также размольную гарнитуру З 0и привод 2Целлюлоза после аэрофонтаннойОднако в известной мельнице отсут- сушилки в виде хлопьев влажностьюствует регулирование степени измель-4 о поступает через...
Разгрузочное устройство барабанных мельниц
Номер патента: 1042800
Опубликовано: 23.09.1983
Авторы: Алеев, Горбунов, Желаннов, Калиниченко, Новкунский, Сокур, Хухрий, Ширяев, Яшин
МПК: B02C 17/18
Метки: барабанных, мельниц, разгрузочное
...2Однако в известном устройстве тележка с направляющим лотком имеет ненадежный узел передвижения колес по кольцам и при попадании пульпы под колеса возможно заклинивание тележки, что выводит мельницу из строя. Кроме того, такое разгрузочное устройство конструктивно сложно.Целью изобретения является повышение надежности в работе и упрощение конструкции разгрузочного устройства барабанных мельниц. Поставленная цель достигается тем, что в разгрузочном .устройстве барабанных мельниц, содержащем раэ" грузочную решетку и приемную камеру, внутри которой на оси с подшипниками размещен направляющий лоток, установленный с наклоном к разгрузочной цапфе, ось с подшипниками закреплена в центральной части разгрузочной решетки и в разгрузочной...
Двухдвигательный периферийный привод барабанной мельницы
Номер патента: 1042801
Опубликовано: 23.09.1983
Авторы: Виноградов, Зайченко
МПК: B02C 17/24
Метки: барабанной, двухдвигательный, мельницы, периферийный, привод
...11 и 12 посредством дросселей 13 и 14 и обратных клапанов 15 и16 соединены с гидропневмоаккумуляторами 17 и 18. Пневматическая частьгидропневмоаккумуляторов снабжена вентилями 19 и 20 и отделена от жидкостной диафрагмами 21 и 22. Барабанная мельница 23 содержит венцовую шестерню 24. Каждая из муфт, например 5, состоит из двух полумуфт 25 и 26. Междувыступающими ребрами 27 полумуфт рас.полагаются упругие элементы 7; Внутренние полости упругих элементовзамкнуты на общий трубопровод 9,Гидропневматический аккумулятор 17располагается неподвижно относительнополумуфты 26, Гидропневматическийаккумулятор для удобства установкии монтажа выполнен в виде торообразнойемкости, разделенной на газовуюи жидкостную полости эластичнойЪдиафрагмой 21....
Лабораторная вибромельница
Номер патента: 1042802
Опубликовано: 23.09.1983
МПК: B02C 19/16
Метки: вибромельница, лабораторная
...рабочего агента в сосуды изапорного газа-в зазоры между торцами гнезд и сосудов.В вариантах выполнения этой мельницы крышка камеры заглублена нижеуровня гнезд и снабжена трубкамизагрузки и выгрузки обрабатываемогоматериала и рабочего агента, а боко 40вая стенка камеры выполнена с отверстиями в зоне выше крышки и наружными ребрами в нижней части. На чертеже показана конструктив ная схема предложенной мельницы, причем в правой части иллюстрирован вариант исполнения.В корпусе 1 мельницы посредством подшипниковых опор вертикально смонтирован приводной вал 2, а на его эксцентричной шейке 3 с противовесами - обойма 4 с гнездами 5 для установки помельных камер 6, фиксируемых с помощью винта 7 и траверсы 8, за- , 55 пирающих при...
Конусная дробилка
Номер патента: 1044327
Опубликовано: 30.09.1983
МПК: B02C 2/06
...кожуха, которым эту передачу надо ограждать от разгружаемого продукта, перекроет разгрузочную щель на значительную ширину, что вызовет у дробилок, работающих в условиях карьеров, обмерзание (в холодное время года) и необходимость ручной расчистки, что будет причиной простоев.Цель изобретения - упрощение пуска дробилки под завалом и повышениекачества готового продукта.Указанная цель достигается тем, что в конусной дробилке, содержащей корпус, неподвижный конус, шарнирно связанный с подвижным дробящим конусом, соединенным посредством хвостовика с устройством для изменения угла его нутации, а также двигатель, устройство для изменения угла нутации подвижного конуса выполнено в виде двух четырехзвенных кулисных механизмов с приводом от...
Дезинтеграторная установка
Номер патента: 1044328
Опубликовано: 30.09.1983
Авторы: Васильева, Воолма, Моллер, Недин, Нейков, Ряббин, Тохтуев, Хинт, Черных
МПК: B02C 13/22
Метки: дезинтеграторная
...мельченный вращающимися в рабочей камере роторами 11 материал с потоком газа попадает в разгрузочный патрубок 12,. распределяясь по всему его поперечному сечению. При этом локальные скопления частиц движутся намного быстрее разрозненно оседающих частиц такой же крупности, Встречая на своем пути после выхода из разгрузочного пат-, Рубка каскад наклонно установленных в сепарирующем устройстве 13 4550бО выхлопной патрубок 26 циклона с Фильтром 27, снабженным регенерирующей системой (не показана) И шлюзовой камерой 23 с затвором 4, соединенной с контейнером 3.Фильтр, теплообменник 28 и побудитель 29 тяги соединены между собой трубами. Трубопровод 30, соединенный с побудителем тяги с нагнетательной стороны, имеет отводы 31,32, 33 и 34,...
Эластичная футеровка барабанов шаровых мельниц
Номер патента: 1044329
Опубликовано: 30.09.1983
Авторы: Маляров, Маслаков, Пенкин
МПК: B02C 17/22
Метки: барабанов, мельниц, футеровка, шаровых, эластичная
...к барабану нродольный паз, рабочая сторона плиты выполнена с ребрами, образующими ячейки, причем расстояние между ребрами составляет 0,8-0,95 диаметра шара, а тыльная сторона плиты наклонена к касательной барабана под угломй- + ео = -- стс 11-ег где е - ексцентриситет траекториишаров внешнего слоя, выраженный в относительных к радиусу барабана мельницыединицах;К - скорость внешнего слоя шаров перед ударом по футеровке в относительных к окружной скорости барабанамельницы единицах.Причем продольный паз может быть выполнен с контуром, повторяющим внешний контур плиты в поперечном сечении.На фиг. 1 изображена предлагаемая футеровочная плита, общий вид; на фиг. 2 и 3 - кривые зависимостей скорости внешнего слоя шаров перед ударом по...
Способ автоматического управления измельчительным агрегатом с механическим классификатором и устройство для его осуществления
Номер патента: 1044330
Опубликовано: 30.09.1983
МПК: B02C 25/00
Метки: агрегатом, измельчительным, классификатором, механическим
...и крупности песков, подключенные к одним входам блока управления, 60 первый, второй и третий выходы которого соединенны соответственно с исполнительными органами подачи воды в мельницу, воды в разгрузку мельницы и исходной руды в мельницу, сиаб-, 65 жено исполнительным органом подачиизмельчающей среды, а также датчиками измельчаемости исходной руды, гранулометрического состава исходной руды, геолого-минералогических характеристик исходной руды, веса мельницывместе с заполняющими ее рудой и иэмельчающей средой, энергетического параметра двигателя мельницы, циркули,рующей нагрузки классификатора, плотности пульпы в сливе классификатора,плотности пульпы в разгрузке мельницы, объемного расхода. пульпы в сливе классификатора, расхода...
