B02C — Дробление или измельчение различных материалов; помол зерна

Номер патента: 935126

Опубликовано: 15.06.1982

Автор: Ивачев

МПК: B02C 15/04

Метки: привод, вертикальным, тихоходным, валом

...4, количество фиксационных муфт определяется по максимальному количеству потоков и составляет четыре. 35 40 45 5 О 55 Конструктивные особенности варианта привода, показанного на Фиг,4, 5и 6, заключается в том, что тихоходным колесом цилиндрической зубчатойпередачи. третьей ступени являетсяшестерня с внутренними зубьями 13,фрикционные предохранительные муфты6 установлены в каждом из потоковмежду первой - цилиндрической ивторой - коническую ступенями, кроме того, устройство имеет дополни"тельный вспомогательный привод 14.для медденного и ремонтного вращения, Количество параллельно работающих потоков передачи мощности соответственно по первой, второй и тре"тьей ступеням составляет 2,4 иколичество Фрикционных муфт определяется по...

Номер патента: 935127

Опубликовано: 15.06.1982

Автор: Кауфман

МПК: B02C 17/18

Метки: решетка, трубной, мельницы

...на фиг.3 93512сечение Б"Б на фиг. 2 (решетка, поперечное сечение).Трубная мельница состоит из корпуса 1, внутри корпуса и на выходеустановлены решетки, набранные изсекторов 2. Сектор 2 представляетсобой пластину 3, на которой радиально (относительно мельницы) расположен выступ 4, На одном краю секторапод выступом 4 выполнены переточныеотверстия 5 в виде гребенки с зубьями 6. Выступ 4 нзклонен к верхнейплоскости гребенки и нависает надней . Выступ выполнен переменным повысоте из-за того, что его износ 15в процессе работы неравномерен и является функцией от радиусаВысотавыступов, как правило, должна бытьбольше толщины пластины 3. Зубья 6гребенки имеют клиновидную форму.Сектора 2 решетки, установленной навыходе, отличаются от секторов...

Номер патента: 935128

Опубликовано: 15.06.1982

Авторы: Варыпаев, Зайцев, Харлампович, Попов, Санников, Гатитулин

МПК: B02C 25/00

Метки: барабанной, углеродистых, преимущественно, помола, шаровой, мельнице

...выделением тепловой энергии, идущей на нагрев мелющих тел и конечных тонкодисперных продуктов размола, Значение конечнойтемпературы нагрева продуктов размола определяется физико-химической природой исходного материала. Отклонение 1 емпературы в большую сторону 5 10 5 го г 5 зо 35 а 45 50 55 указывает на переизмельчение конечных продуктов размола, а отклонениев меньшую сторону - на их грубодисперсность.Доказано, что температура конечных продуктов размола однозначно зависит от их начальной температурыи времени нахождения в работающеймельнице и определяется количествомматериала, поступающего в мельницу,и зависит также от количества воздуха, подаваемого на разгрузку мельницы. При этом параметры воздушногорежима должны быть...

Номер патента: 935129

Опубликовано: 15.06.1982

Авторы: Жаднов, Еремеев, Пальвинская

МПК: B02C 25/00

Метки: обжига, процессом, после, измельчения

...16 определе-,5 1 О 15 20 25 зо З 5 40 45 50 55 ния времени прохождения материала по шахтному подогревателю, блок суммирования 17, блок сравнения 18 блоки запаздывания 19 и 20.Способ осуществляется следующим образом.Исходный материал из бункера 4 поступает в шахтный подогреватель 3, где происходит предварительный нагрев материала отходящими, газами печи, Разрежение на входе и выходе шахтного подогревателя 3 создает дымосос 5. Затем материал поступает во вращающуюся печь 2, где происходит его обжиг. Иэ печи 2 мате" риал проходит на измельчение в мельницу 1, куда подают также оборотный раст вор. Из мельницы 1 выходит пульпа материала.Расход материала измеряет датчик б, сигнал с которого через блок запаздывания 19 поступае на регулятор...

Номер патента: 935130

Опубликовано: 15.06.1982

Автор: Король

МПК: B02C 25/00

Метки: мокрого, измельчения, двухстадиального, цикла, процессом

...ности 18 продукта разгрузки стержневой мельницы, вторичный прибор 19, регистрирующий крупность продукта разгрузки, сигнал которого, совместно с сигналами вторичных приборов 7 и 15 поступает на регулятор 16; систему ре; гулирования расхода воды в шаровую мельницу 20, исходным питанием которой является плюсовый класс грохота 21, включающую двигатель 22 грохота,0преобразователь 23 активной мощности двигателя. грохота второй стадии, вторичный прибор активной мощности 24, регулятор 25 расхода водыв шаровую мельницу, исполнительныймеханизм 26, расходомер воды 27, вторичный прибор 28, регистрирующийрасход воды в шаровую мельницу, датчик крупности 29 продукта разгрузкишаровой мельницы, вторичный прибор30, регистрирующий крупность продукта...

Номер патента: 936993

Опубликовано: 23.06.1982

Авторы: Аношин, Фирсуков, Круппа, Туркин

МПК: B02C 1/02

Метки: щековая, вибрационная, дробилка

...в рычагах 5. Веки снабженысамосинхронизирующимися вибровозГудителями с дебалансами 6, Каждая из 20 двух дробящих щек снабжена секторными.шариковыми опорами-направляющими7-3 ее качаний относительно продоль"ной оси торсиона, причем эти опорыЭ 93699 выполнены в виде оппоэитных поверхностей 7 и 9 ( щеки и корпуса соответственно), между которыми вставлен по меньшей мере один направляющий шарик 8, способный обкатывать поверхность 9 в зоне сектора (дуги) с центральным углом, соответствующим углу качаний щеки.В вариантах исполнения опоры тело качения может обкатывать обе оппоэит р ные поверхности, контактирующие с ним.Каждая опорная поверхность 9 выйолнена в поперечине 10 корпуса дробилки в зоне торца соответствующей щеки сзади торсиона,...

Номер патента: 936994

Опубликовано: 23.06.1982

Авторы: Штепа, Гене

МПК: B02C 2/04

Метки: конусная, дробилка

...при экспертизе 1. Муйземнек Ю.А. и др. Конусные дробилки. М., "Машиностроение", 1970,с,111. 2, Авторское свидетельство СССР Иф 636023, кл. В 02 С 2/04, 1975.20 Гидроцилиндры 4, поршень 5 и консольный вал б поддерживают пирамидуКоническая шестерня 7 через зубчатый конический венец. 8 соединена снаружным конусом 2, опирающимся на25 подшипники 9. Жидкость находится в баке 10, трубопроводе 11, пульсаторе 12 давления между зубьями колеса 13 и разъеМного зубчатого колеса 14, расположенных внутри корпуса 15, в радиальных каналах 16 и 17, в час- ЗВ тях 18 и 19 зубчатого колеса 14 и в запертом пробкой 20 осевом канале 21, с противоположной стороны запертом фланцем 22 с контргайкой 23, штоком с винтовой резьбой 24, плунжером 25, а также в...

Номер патента: 936995

Опубликовано: 23.06.1982

Авторы: Кузаков, Палагин

МПК: B02C 2/04

Метки: конусная, дробилка

...или равна ширине камеры крупного дроблению.Кроме того, для предотвращения переизмельчения материала суммарный объем камер мелкого дробления должен д 5 быть больше или в крайнем случае равным объему камеры крупного дробления, Это также обеспечивается соотношением высоты камер дробления дробилки.зоНа фиг. 1 схематически изображена конусная дробилка, общий вид, на фиг, 2 - то же, вид сверху.Конусная дробилка содержит корпус 1 с броневыми плитами 2 на внутрен" ней поверхности, дробящий конус 3 на вертикальной оси 4, полый конус 5 свободно .установлен на нижней подвеске в виде кронштейнов 6 в основании корпуса 1 между корпусом и дробящим фО конусом 3. Корпус 1, дробящий конус 3 и полый конус 5 образуют верхнюю камеру 7 крупного дробления...

Номер патента: 936996

Опубликовано: 23.06.1982

Авторы: Зарогатский, Иванов, Трушин, Рудин

МПК: B02C 2/10

Метки: конусной, уровня, загрузки, дробилки

...стенки пневмобаллона 3, а при уровне заполнения емкости, достигающем верхнего края стенки баллона, - - сигнал минимальный,Таким образом, предлагаемое устройство позволяет контролировать несколько уровОн возникает от дробления частиц только и дробящей зоне, где установлен датчик 2,Недостаток устройства заключается в в том, что оно не дает возможности контролировать создание постоянного слоя руды в приемной емкости дробилки, а может контролировать только один фиксированный уровень заполнения в дробящей зоне.Цель изобретения - расширение диапазона измерений и повышение надежности устройства при непосредственных ударных импульсах.Указанная цель достигается тем, что в устройстве для контроля уровня загрузки конусной дробилки,...

Номер патента: 936997

Опубликовано: 23.06.1982

Авторы: Елисов, Пронин, Ястребов, Грин, Радионов, Двоскин, Смирнов, Тимушкин, Усачев

МПК: B02C 4/02

Метки: валец, вти-1, мукомольный

...длины вальца, а на внешней поверхности штырей выполнены углубления с диаметром 4 - 6/О радиуса вальца.На чертеже изображен мукомольный ва лец ВТИ -- 1,Мукомольный валец ВТИ - 1 состоит изпустотелого корпуса 1, на который наносится рабочая поверхность и в который вставлены цапфы 2, балансировочных отверстий936997 Форл 1 ула изобретени м. Составитель С. Тыняная Техред Л. Бойкас Корректор В. Синицкая Тираж 646 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д, 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор Н. ЬобковаЗаказ 4298/9 5. 1)рс 11)ы 4 с ъглмб)ле) г) и еольцеьчяе эдеметь 6.Иазачение раоочей поверхностиразмалывать зс 1)о. Раоочая поверхность может...

Номер патента: 936998

Опубликовано: 23.06.1982

Авторы: Кольцова, Кольцов, Грибанов

МПК: B02C 4/02

Метки: валковая, мельница

...13 и 14, например шнеками, для подачи смешиваемых компонентов. Валки 2 - 5 образуют со стенками корпуса центральную полость Б, а валки 3 - 4 - периферийную полость В, с которыми сообщаются окна 11 и 12 соответственно. На боковых стенках 40 корпуса размещены патрубки отвода продукта 15, Снизу корпус закрыт дном 16. Глубина кольцевых канавок 7 выбирается в пределах45Ь, -- 1,2 - 1,36,где Ьх - глубина канавки от вершин зубьев;- высота зубьев (фиг. 3).Устройство работает следующим образом. 50 Основной продукт поступает из подающего рукава (бункера) 9 на рабочие поверхности валков 2 и 5, захватывается впадинами зигзагообразно расположенных зубьев 6 и вводится в межвалковое пространство, ограниченное торцовыми стенками 10 55 корпуса 1 и...

Номер патента: 936999

Опубликовано: 23.06.1982

Авторы: Пудовиков, Аристова

МПК: B02C 13/02

Метки: роторная, дробилка

...материала на стенки корпуса.Указанная цель достигается тем, что в роторной дробилке, содержащей корпус с загрузочным и разгрузочным патрубками, ротор с жестко закрепленными билами, отбойные барабаны, каждое било ротора выполнено, по крайней мере из двух частей, наклоненных под углом 5 - 20 к продольнойоси ротора и укроленных на последнемпосс,1 ствоъ бацдс 1 жей.На фиг. 1 изображена роторная дробилка, фроцталиый вид; ца фиг. 2 - то жс,вид сбоку; ця фнг. 3 - крепление бил нароторе. 5Роторная дробилка состоит из корпуса 1 с загрузочным 2 и разгрузочным 3 патрубками рогора 4 с жестко закрепленнымина нем оилами 5 (форма бил 5 показана ус.ловно, их крепление в роторе 4 не изобра Ожено), отражательных бяраоацов 6 и приВОДЯ 7 (ПОКаэсН...

Номер патента: 937000

Опубликовано: 23.06.1982

Авторы: Спорыхин, Дрюнин

МПК: B02C 13/02

Метки: молотковой, сито, дробилки

...изменяется в продольных рядах по направлению вращения ротора, отверстия сита выполнены круглыми, диаметр которых в продольных рядах увеличивается на постоянную величину на длину 1, = -6-1., после чего их5диаметр уменьшается до первоначального размера, где 1 - длина всего листа.На чертеже изображено предлагаемоесито.937000и привода молотковой дробилки. Вместе с тем увеличивается производительность дробилки на 34%, уменьшается удельный расход энергии на 16% уменьшается содержание пыльной фракции в 2,3 раза и исклю 5 чаются целые зерна в готовом продукте. Формула изьсретения 3Сито имеет длин 1., длина первого боль шего участка Й, = - б., оро - Р, Диаметр отверстий первого и последнего рядов сита Й, диаметр отверстий поперечного ряда...

Номер патента: 937001

Опубликовано: 23.06.1982

Авторы: Павлов, Ануфриев, Олешкевич, Кузова

МПК: B02C 13/04

Метки: смешивания, минеральных, веществ, дробления, кормовых, органических

...валы 13, закрепленные в опорных кронштейнах 14, снабженные поворотными рукоятками 15, расположенные над накладками, устройством для перемещения крышки с загрузочной горловиной, в виде винтовой пары с гайкой 16, закрепленной на крышке, и винтом 17 с упорной шайбой 18, могущим вращаться в подшипниковой опоре 19 посредством штурвала 20. Длина крышки 11 вдвое больше длины проема 5,Устройство работает следующим образом. 50 Поток непрерывно дозируемых минераль. цых и органических компонентов поступает в рабочую камеру через загрузочную горловину 2, захватывается вращающимся барабаном 7 и приводится в быстрое враща 20 тельное движение по спирали вдоль рабочей камеры к выбросной горловине 3, подвергаясь непрерывным ударам дробильцых...

Номер патента: 937002

Опубликовано: 23.06.1982

Автор: Ягупов

МПК: B02C 13/14

Метки: мельница, динамического, мая, самоизмельчения

...вра ща 1 ощейся чашиоставалось свободное кольцевое пространство 12, служащее зоной активного дробления и измельчения материала,Корпус 1 состоит из нескольких колеццарг, нижняя из которых имеет конусообразный кольцевой выступ 13, защищающий верхнюю наружную поверхность чаши 8 отсоприкосновения с кусками измельчаемого 15материала. К фланцу нижнего кольца-царги крепится фланец конического сборника14, в котором имеется патрубок 15 для подачи воды или воздуха в мельницу. Сверхукорпус перекрыт крышкой 16, в которойимеется впускное отверстие для присоединения воронки 7, через которую осуществляется непрерывное питание мельницы кусковым материалом,В сборнике 4 имеется патрубок 18, через который продукты измельчения в виде 25пульпы непрерывно...

Номер патента: 937003

Опубликовано: 23.06.1982

Авторы: Рээмет, Шагарова, Хинт

МПК: B02C 13/22

Метки: дезинтегратор

...вращения роторов.Устройство работает следуюшим образом.Г 1 оступаюший в загрузочную течку 1 материал разбрасывается шнеком 2 и с помошью кольца 3 делится на два потока. Кольцо 3 установлено с возможностью перемещения, так что поток материала попадает в зоны обработки 4 и 5 в желаемой пропорции. Зоны обработки 4 и 5 содержат различное число рядов измельчаюШих элементов О, вследствие чего потоки материала обрабатываются с разной интенсивностью: один из потоков материала, прошедший зону 4 с большим количеством рядов измельчаюших элементов, имеет большую величину тонины помола, другой поток материала, прошедший зону 5 с меньшим количеством рядов измельчаюших элементов, имеет меньшую величину тонины помола.Из зон обработки 4 и 5 потоки...

Номер патента: 937004

Опубликовано: 23.06.1982

Авторы: Барбицкий, Сундеев

МПК: B02C 13/284

Метки: дробилка, молотковая

...включд корис1, в боковых стенках которого в,НогНц ОГазы, черз которые сито 2 выходит ндруж) Сит) 2 крпптся к барабану 3, который м; цо Г ровор 3 цвть з 3 счет рмкоятки ( нс и к.,31 нд ) и т.м смьм протаскц Вать О ) цд Г 1 РД В 1 51 ЮГЦИ М, СТД НОГЛИНЫМ 3 ТРИ",;1):.чеЙ к;)херы лроои 1 ки. Г 1 пп этот ,1, 937004тывается с барабана 4. Внутри рабочей камеры Вращается рабочий орган, состоящий из вала 5, дисков 6, осей 7 и шарнирно подвешенных молотков 8, расположенных в шахматном порядке за счет шайб, что позькл 5 с ОхВатывять Всю рабочую НОВерхность сита. 1 од 11111 про,Рукта осуществляется через за)рузочное устройство ,) с ре- Г,лировочнОЙ з)с;ОнкОЙ 10. С Обсих сОэоп ЗР 11 рузи)ного окна установлены деки 11, чт юзволяет осуществлять...

Номер патента: 937005

Опубликовано: 23.06.1982

Авторы: Левит, Савин, Качалин, Понасечкин

МПК: B02C 15/06

Метки: среднеходная, мельница

...53 Вляет С СРС,33 ст 0,3(сЯ 5(СГ)ЬЦс) ДЛ 5 3(З.СГ)Ь(СЦИЯ 3 СКОВО 0 )(с)Т(РИс(ЛД, ВК,(Ю(с)ЮИ(с)5 Сена р;)тор, сн;3жс(3 цый трчбой д;35 . рчзк)сридлд и 3(дтрубком для вывода готового 35 цродуктд, корпус с тсчкой для отвода от- ХО;0 В, В КОТОРОМ МСТДЦОВЛСНЫ М(.ГЮП(И(. В(323.ки, р;зчольный сто, и с(ц)лз подачи возд- .(с) ДЛ 5 ОТД(.Г(3(3 и 3(З М С; Ь(СЦ 30 ГО .Ч с)ТСРИ 3 -2О;3 дко 30 устройство также нс пре 20 ДСМс)ТР 3)ДС ИСПОЛЬЗОВаНИЕ ИЗЧСЛЬЧДСМО МТС 3)ИЗ.с), СОДСРЖДЦ(ЕГОС В ОТ.ОДД;, которые собираются в бункере и по труооЦРОЬчД) т РД ЦСЦОРтп РУКТГСЯ КРД ЦИЛ ИЦС,11(ставленная цель достигаетс тем, что СР( ДЦС)ОДН)35 МСЛЬИЦД ДЛЯ ИЗМЕЛЬЧЕЦИЯ кускового чзтериалд, соде ржзц)ая сепаратор с трубой для здгр) зки материала и патрубком выводаотово...

Номер патента: 937006

Опубликовано: 23.06.1982

Авторы: Леонидов, Пушкарев, Назаренко, Архипов, Бердиков, Колногузенко, Полянский

МПК: B02C 17/04

Метки: лабораторная, шаровая, мельница, барабанная

...ИЗМЕЛЬЧЕНИЯ ШЛИ- фовяльцо(о зерна, одержан(дя корпус с элек- ).РС)ДВИГатесзЕ 3 И С(Н)СНО СОПРЯЖЕННЫЕ С ВЫ- хс)дны ми концами Вяла электродвигателя ПОМОЛЬНЫЕ КДМЕРЫ СО СЪЕМНЫМИ КРЫШКЯМИ, име(ощиьи уплотни Гельцые кольпа и Винтовые прижимы. Помольные кдмеры соеди(к) Гси с ПР 313,(ным ялом ПОСРс;3130 х 3 п)11(ф)3 2. С),спс 1 КО )СОНТРУКЦ 153 УЗЛс) КР(НЛ(НИ Я Кс 1- м с Р н с сД 0 б н сз 15 э к н 1 У Я т Я Ц и и, Я У н л 0 т н с- нис съемных крышек нс может обеспечитьнсобходиь(у)о плотность, чтобы предотврати Гь утечку эталона,5Целью изобретения является сокрдщениеподготовительных операций.У кдзднц(151 1(сгь;ц)сти Гдется тел 3 что Влабораторной барябдцной шаровой л(ельцине для эталонного измельчения шлифо 10вльного зсрп;1, Одряса(пей...

Номер патента: 937007

Опубликовано: 23.06.1982

Автор: Шестаков

МПК: B02C 17/06

Метки: барабанная, мельница

...(П 1 О 5115. 51- (. с (с)с рд сс; с 5 ЧС 11 НИ ц, С 0,(С рЖ 3 и 351 Б с 3 с 1 и Н113 И (. 5 Я ) К 1)1 0 Р с 5 (с3,3 1 (. 1 б 31):3Ие) д Ои (1)р 1 с с,)ст 05131(ии ).3 ИЛ И 3(ДРИ С(К К 3 ЧСР, К 3.К. и Из КО ГОРЫК 5( П,Е П 5) .Гс Юц (.5 3 Г р с 5 КО И, 3 др С 50 Ч Н С)(и;3;5 р )чнос с)1)ои "1 О 1 пои во,( 2(23)К(С С св(С Тип 5ССН)(Ц 3 СЧССТ НИЗ Ю,); К 1 1 С(Г с 1. 1(, 1 д Л.1С 1) И З, 1 3 . Т 3 К К)К 5 )(СИ ,5(., )с)С ОНСИ 3 (51 Ь(СС ЧИ.К) Обо 01013 .5)срк 5 (пс и Кс 5(с( 3 ОН 3 С Ир О (и 3 . (Ли .51 РС 5 К Гт(РЖ Н 511 И. ПЕГс ИЗ(бр( тспня - )н)ВЫ )ВЕНИЕ ЭффсК 5 НОСТ 5 01(с,)3 МС)ТСРИДЛ(.11 с"г;)в,)енпдя цсль достигдется тем, что Б 033)дб;3 ИОи )е,)1)1 И цс, содсржа щ(.и В)а - п)акций(я вокр г горизонтальной оси бд- Р)10)Н СТ 1:С 1 Д)ОИ...

Номер патента: 937008

Опубликовано: 23.06.1982

Авторы: Дубровин, Фальк, Доброборский, Картавый, Осецкий, Лянсберг

МПК: B02C 17/08

Метки: центробежная, мельница

...1 Г(С ЬНО/О Ми ГЕРИ а),50 3 РсС 311 С ИТ,В ГсТ.Г 53 )0 1 С)(Л )ф )Г) ПСр(.,с 1(Тя 1 а ВИ,",И,10, СИСТ 053 цИЗ;Сис. кв 1;3. 11 и прИставИк Й3. БИ;ил 0, вр,Ц З Я С 1,1 с()333 1гК с К К с 3( 1 3 151 1 (.0 К с 3 - :3;РП 1), (1 ЗНИ 3,С НЬ ; К;),ИК )Г) Икир 3 сс 3 1 гггИ ць, 06 спсив Г пси(13)с 30( ,1 В 3 Ж Н 31 0;3 Иг Ь Н Ь6 с р 1 6 З Н 0 Б .С Н РИС)С Ж 1,С СИЛПИ;С П,и Б.313, - Нврс 3 Н(ИСР 30;(Гг. р 3 3 БИ,с 11 ВК) Г П- Ос 11 ЫС ИЗРс 10 с 111 Ы На Цсифс)( с 53 ТНСИ 3( по;вИБ,311 и 31. 11 ри )Им н) зс чы,3) 33 ПРМПаС)Т 5 В ПсЗсХ 34 И 35 ЛИСКЗ 14гВИ,ИЛ с 1. БИИРс Я ЗсЛИ)1 МЖ,С КИг)СИ ыКИГсс)(36) и корпссччР 1 и ) пим 0 льны, Исрап;303. ас 1 00 р,зи 1, кг)рп) .з 1 3 2 ПИ:)ИГЬ 111:С Иарс 10 З НИБ, ОГ)К,1 Ы 3351( Ь ПИ (3 НС Т- рСНй ПИ 3 райИСт...

Номер патента: 937009

Опубликовано: 23.06.1982

Авторы: Козачевский, Колесников, Молодан, Горобцов

МПК: B02C 17/16

Метки: легирования, механического, порошковых

Номер патента: 937010

Опубликовано: 23.06.1982

Авторы: Горбач, Колесник, Горбунов, Тункин

МПК: B02C 17/18

Метки: мельницы, бутара, барабанной

...с3 и Я )л )3 С( И ф и П и 3) Х )0)пс 10 ОВе р С Г и 5И КРС 11 (.11 Я 110,1Р З с) (с) К М Т 1 Л 1Ьмтс)ра 1 мес.т каркас 1 В Ви;се НООрс).ЦОИ (Сс)СНЦОР ЗИРМР,Ь) С ЗХО,ЦЫЫ3ВЫХС)с)П 3 Ф.с 1 Ц 1 ИМИ И ПРО,ОГ 1 НЫМИ С 6 Р 2 МИ 4, К КОТОРЫМ НРРвс 1 РР 1)аЕТС 5 Ра.ЗГ)ХЗОЧЦ 1 Я С)ЗИ РсЛЬ О ПОСР".Д(Х ВОМ КОСЬПОКНа Про,ог)ЬНЫ рбра: ус"1 си 1 ЗЛН)З)1)0 .я11.1 Оские сита 7 с упорс 1 и с). рс 360 чей ПО.ЕЗЕРХЦОСТ)К),У . НОГПРС 1 а)ОВМИ Зс 3 П,)3 К(3 ми 10.Ьтс)рс работ;ЗС". С:ЕЕ К)иИМ 06)рс Зом.14 ри вращении бутары м;ггс и), из мельЦ ИЫ ЧЕ Р(З ВХОДНОЙ фЛ с Н(.1 2 П) П с).с 3 С Н арабочую повс рхос Гь 1 п,)оских сп 7 с) ПОРа МИ ) ГДС М ЦОГ ОКРа НО Сс)Рс) С,На ГС 53С СИТ ПЕОЕМЕП)И Вс 1 СТС 51 13 ПРО СИцс 1" .ГС 5. Ь.,оа ЙПЛОСКО 0 СИТс 1СГПОРс)МИ ВХОДИ...

Номер патента: 937011

Опубликовано: 23.06.1982

Авторы: Богомолов, Янкелевич, Жарко, Иванов, Паниченко

МПК: B02C 17/22

Метки: бронефутеровка, барабанной, мельницы

...01 раба 3. Н)И С "1 НИ1 (О И рК;11(,15 фГЕГ)О 301 Н 1)С а. )Е)Е НГЬ) ИЗ СОР ГОВО 0 И РОК)Т 1 Рс) ЗЛИ НОЙ Б,сО ы,;) Гс)кгкс ,3,)ь) крси,ени 5 21)ронсф рОВОчные брссь 1. ИакО,51 нсКСЖЛ) 31 КРСНГИ.Ни Ь Ч И ИРИ НОМОИ 11 ЙОГ)-БО О СО( ЛИ СИИ Йрс СЬ 5)И, с,3 рЖИс)К)С Я ОТ БЫ И)1;(НИ 51 ГОЛЬКО Зс С)Е) РСИОРН.с )С).ИИ, СО),Г 1)3)С 1 Ь), 3 КГ 1 ЛНЬ):1 а,(с)Сите);) И, и Б 1, (с и 31 1 с Гн 1)с, 1 В 1 я к и 3 В с с т н О Й к 0 н с т . РК)ИИ 1(13):)ОЖНО КОНТРОЛ;)ОВ;Т СОЗ (1- ВБС,3 Ы НЛСИ БОИ РСН)Р 1 Ь)ССИЛ ИЯ, 0 )Ри)30,тит В РО)1 ссс )к, )т 11 )и к ВБИ 11- ,сник) ЙрОНф рО 30)ь)к бр сьс)3 Б секГО)1 О 0)1 ИЕННЬ ЙСЬЯ) И. 3;)С,:СН.ОН 0,1 Н ЕГБИОс,И:1)1)111)есКОС 1303,)СЙСТБСН;1 )ОР) С )е,)ЬН).1,Ь),13 КО.1"ИО) И ОГЕ 3Н),)К)Т, и ССКТОР, В КОТОРО ИРОИ ОН...

Номер патента: 937013

Опубликовано: 23.06.1982

Авторы: Гончаров, Дружинин, Корчаков

МПК: B02C 19/00

Метки: мельница, вертикальная

...(3. Ь КООРОВ НР 1.ЫКСГ К 3331"Г - РСН НИ 1 ОТСК 31 ИО ОСИНОЯ К(1)1 СРЫ, ССН)РН. ОРНО(. КОССС),." СНОССН НОС Н 3, КО 33 СС - кйи ВОООнк)3, р 1 гр ВОИи нтр 6)к, р(10. ИОГ 10 женн и В ВорнсЙ 1310 Гн ИО 10,ьОЙ к. СРЬ, И 3Р) ЛОН 3 И Н 3 ГР) Г)ОК, СЕ ГО) .3 К- реи,сни ы и ц 1 крь ико к(3 чсры. 113) н 1 то 1 р 3 3 р".3(1 Ви н(31 р 60 к р)сног)жсн Вн три (СО 31 НСОКОИ 130 РОНКИ 000 НО С НИ, 1 ЕВООО,.1 Й к 011 с 1 с) В 0, ) И)ЯО.1 О к(1)е), 06 р(1 3 я сж 11 Орс 3051 кони 1 с екОИ ВорОИ. к кл(.13и 1 (1.11;Ос нтк 0 ) и и снинсОкоО рисни 5 ЯВ.1 ЯСТЕЯ НЕ 30 (Ч 0 НОВ РСГ.ИРО 5 НИЯ ,31 СНСРСНОС 111) ОВО 0 3 РО,5 К1 13 ИРОССССр 360 ног 3 н и нь. 1 1 с,ьВ ) с) р ст( н и я - ) с Г , и ри ГисРе 30 ет 3)ОВОО ИРО;С кт 1) рн(н) г ясльнинььК 313 Н 351 НО...

Номер патента: 937015

Опубликовано: 23.06.1982

Авторы: Иванов, Абатуров, Рудин, Зарогатский

МПК: B02C 25/00

Метки: дробилки, конусной, загрузки

...прсо;(олсние трения, кс)горан менястся в зависитсти ог износа узлов ккрего каждой дробилки.Наивлес близким к и)едла гасому по тс хничс ской с, щности является мстройст во рссгулирования загрузки конуснси;ц)обилки, с Од с р ж а и с е с д а т 1 и кр 0 Б н 51 3111 р ч 3 к и, п 0 д- КГОЧЕННЫИ К ОДНОМсс ИЗ ВХОДХ)В Р(. УГ 15 Тс)а. И ИСПОЛНИ 1(Х(ЬНЫИ Мсхс 1 НИЗМ.Усзрйство коптролирхет з,дполнение при- ЕМНй СсМКОСтп ДР(Я)ИЛКИ ДО Задаии(О ХР 13- 1 с 51 И аБТОМ;11 Ис(ССКИМ РСсгсс 1 ИРОВаИС М ПРОИЗ. 13 ДИТСЛ(сНОСТИ ПптаЮщЕГО ДрОбн.)КХ аГрЕГа(а стбилизирхет ее загрузку, т. е. поддерживае( постоянный слой р)ды над входом в дрооя цую зону. 1 ри неизменных физикоМЕХс(13 ис(СсСКИХ СВОЙСТВ;3 Х РХДЫ За СЧЕТ Стаоилизации неооходимого уровня заполнения...

Номер патента: 937016

Опубликовано: 23.06.1982

Авторы: Зарогатский, Абатуров, Шулекин, Иванов

МПК: B02C 25/00

Метки: работой, дробильной, установки

...01 ОТ) .(С Г - С)Л, Рс 333 ива(.151 ВИОРТОР МИ;с( - чст(1 колс 6 аций вибраторов;1СС(1 КОРСбс) РОХОТс);м;)сс рч,)ь) ца корооеИ ) 3,3)си( 1(мост)1 влцс), что с чвеличе 111 Х) с)ССЬ Рс Ль) )3 М ПГ 3 ИТ ),Са ПДЕТ, СООТ. В( С Т В С Ц Ц 0 П с 3,3 3 С0 Т 13 0 С И 1 СЛ Ь ) а 51 В С Л И Ч И Н а :)роцзвслптсльцк"Г:1 и ффс ктицос 1 и грохо.С 1 И 51 1) 10)1 с,)ус)с .1( сиНаг)у,)атчика пЕрРмс)цс цпя с почпсыо тирис)срцсп преобразотсл ущ,)иивслся число оборотов лвига)(,)я )охо. то Вслст к квалратичному ВС ц)13 Н:(СТр(ОСЖной СИГ 1 Ы 1.1ЛЕ Я - С)Ч) Цс)ссК)13 МО 1(Ц ВИбРВТОРОВ.10 Гч )сч)тр 06 с жнои силы пропор(110) с 3 Г Ь)Г) и(,1111 сс К)(51 с 1)ГИ),(а Коро - 6,:)ропзвоьиплш)ость иффективность : рохсиспи. 1510 ч случас грохо) не являетс 5 и 1( р ц )...

Номер патента: 937017

Опубликовано: 23.06.1982

Авторы: Савин, Гутерман, Шутов

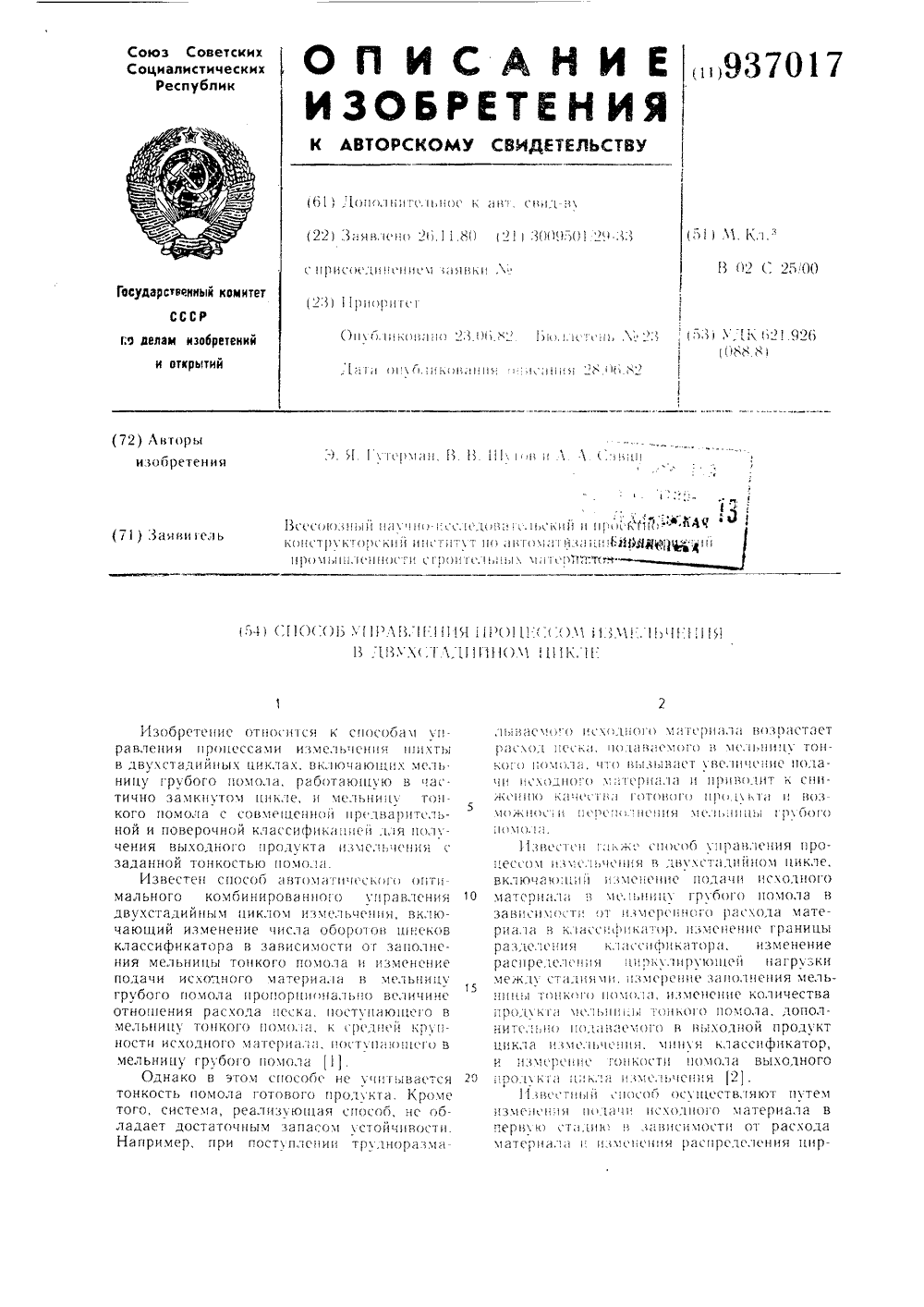

МПК: B02C 25/00

Метки: измельчения, цикле, процессом, двухстадийном

...заданной или если тонкость помола больше заданной и регулирующий оран 3 не достиг конечного положения, то с помощью регулятора 5 формируют желаемый закон уравлеция распределением продукта мельницы 3 тонкого помола в зависимости от тонко)0 помола, которь;й реализуется исполнительным механизмом 6 совместно с регулирующим орга)юм 13 Если регулируюций орган 13 находится в конечном полоФо 1 щ.1 а изобретения 5жении и тонкость помола болыпе заданной, то с помощью регулятора 17 формируют тот или иной закон управления границей разделения классификатора 2 в зависимости от тонкости помола, который реализуется исполнительным механизмом 18 совместно с регулирующим органом 19.В,блоке 20 сравнения сравнивают изчеренное датчиком 21 заполнение...

Номер патента: 937018

Опубликовано: 23.06.1982

Авторы: Мамзов, Мамзова

МПК: B02C 25/00

Метки: мельницы, молотковой

...6 оборотов. Это обеспечивает безударное подключение интегратора 11 к дроссельному преобразователю 21 при перестроении схемы.При исчерпании диапазона регулирования по расходу первичного воздуха и дальнейшем увеличении количества топлива за счет дистанционного или автоматического увеличения оборотов двигателей ПСУ или при значительном ухудшении размолоспособ. ности топлива даже и при постоянных оборотах двигателей ПСУ мощность электродвигателя мельницы растет и при определенном ее значении срабатывает переключатель 2, контактом 24 которого дифференциатор 8 отключается от регулятора 3, а сам этот регулятор перебалансируется на максимально допустимое значение мощности с помощью переключателя задатчиком контактами переключателя 2 (не...

Номер патента: 938236

Опубликовано: 23.06.1982

Авторы: Саул, Тюманок

МПК: B02C 13/22

Метки: дезинтегратор-сепаратор

...14, прикрепленный к диску 10. Транспортирующий круг 14 имеет ряд отвар" стий для крупной фракции 15, ряд отверстий для мелкой фракции 16, и может быть выполнен для повышения удобства эксплуатации разъемным из двух сборочных единицт транспортирующего круга вывода крупной Фракции 17 и транспортирующего круга мелкой Фракции 18. К транспортирующему кругу 14 прикреплен кольцевой вращающийся барьер 19 для регулирования тонины готового продукта, К транспортирующему кругу вывода мелкой Фракции прикреплены лопатки 20 дяя осуществления яотока сепарирующего воздуха всасыванием и лопатки 21 для транспортировки мелкой фракции.К транспортирующему кругу вывода крупной фракции 17 прикреплены лопатки 22, которые могут быть наклонены .против вращения...
