B02C — Дробление или измельчение различных материалов; помол зерна
Барабанная мельница
Номер патента: 1445781
Опубликовано: 23.12.1988
Авторы: Давыдов, Замыцкий, Кудряшов, Мелащенко
МПК: B02C 17/04
Метки: барабанная, мельница
...удельной производительности Ч мельницы по го" товому классу от отношения ширины щелей решетки Ь к ширине щелей в обечайке разгрузочной камеры ЬКрупные частицы поднимаются с помощью перфорированных лифтеров 7 в верхнюю часть разгрузочной камеры 8.Скорость вращения мельницы выбранатакой, чтобы в верхней части обечайки силы тяжести, действующие на частицы, были больше, чем центробежные силы инерции. Частицы падают с лифтеров 7 на желоба 11 и, скользя по поверхности желобов, возвращаются в мельни- цУ для доизмельчения.Угол между образующей пустотелого конуса 10 и плоскостью, перпендикулярной оси вращения, должен быть 40-50 . Это обусловлено тем, что для скольжения рудной массы по наклонной поверхности желоба необходимо, чтобы...
Устройство для измельчения и перемешивания порошковых материалов
Номер патента: 1445782
Опубликовано: 23.12.1988
Авторы: Ганихин, Гололобов, Ершов, Паздников, Сартасов, Совков, Шаповалов
МПК: B02C 17/18
Метки: измельчения, перемешивания, порошковых
...3 выполнен направляющий треугольный паз 8. На боковых поверхностях рамы 3 имеются радиальные пазы9, расстояние между которыми определяется шагом изменения угла наклонапродольной оси барабана 2 по отношению к его оси вращейия. К эллиптическим днищам 10 барабана 2 привареныребра 11, на которых закреплены торцовые стапорные узлы.Торцовый стопорный узел представляет собой жестко связанный с ребрами 11 полоз 12 с треугольным выступом 13, имеющий два кронштейна 14, 50которые охватывают раму 3 в поперечном сечении. В каждом кронштейне 14имеется отверстие 15, в котором расположен стапорный болт 16, входящийв соответствующий паз на боковой 55поверхности рамы 3.На цилиндрической поверхности барабана 2 имеется люк 17 для загрузкииэмельчаемаго...
Футеровка
Номер патента: 1445783
Опубликовано: 23.12.1988
Авторы: Гарбер, Остяков, Павлов, Цыпин
МПК: B02C 17/22
Метки: футеровка
...сварного шва 4 по стальным вставкам 2.Сварные .швы 4 защищены от.износа 30 за счет забивания зазоров между плитами транспортируемым минеральным сырьем - рудой, щебнем и т.д.Стальные вставки 2 углублены на 5-20 мм внутрь плиты 1 в выемки 5, имеющиеся по периметру плиты. Таким образом, сварные швы 4 находятся в зоне, экранированной износостойкой ,частью плиты, и защищаются от износа при транспортировке очень мелкого 40 минерального сырья или пульпы из этого сырья.Наличие буртиков в стальных вставках.позволяет надежно соединить эти вставки с износостойкой основой пли ты. 83 Перемещение по поверхности плиты мелкого минерального сырья или пульпы может вызвать опережающий износ сварных швов и стальных. вставок. Для предотвращения этого...
Измельчитель для волокнистых стеблей
Номер патента: 1445784
Опубликовано: 23.12.1988
Авторы: Поляков, Свирский, Черненко
МПК: A01F 29/04, B02C 18/06
Метки: волокнистых, измельчитель, стеблей
...качества измельчения волокнистых стеблей, 10На фиг.1 изображен предлагаемый измельчитель; на фиг,2 - разрез А-А на фиг. 1; на фиг.З - противорежущая пластина, вид сверху.Измельчитель состоит (фиг.1) из несущего вала .1 с закрепленными на нем дисками 2 Равномерно по длине окружности дисков 2 установлены прямолинейные ножи 3 и закрепленные за ними чашевидные ножи 4. Прямолинейный нож 3 выполнен. с возможностью перемещения в плоскости своего расположения.,Чашевидные ножи 4 при помощи фиксатора в виде.резьбового соединения 5 крепятся к диску 2 с возможностью поворота относительно своей оси, причем они имеют наружную режущую. кромку 6. Противорежущая пластина 7, закрепленная на неподвижной части из мельчителя, снабжена полукруглыми...
Устройство для измельчения
Номер патента: 1445785
Опубликовано: 23.12.1988
Авторы: Дурасов, Свешников, Соловьев, Язев
МПК: B02C 18/06
Метки: измельчения
...3 в моменты их взаимодействия. 1 з. п. ф-лы, 4 ил,1445785 2ножами 4 быстровращающегося ротора 3. Готовый продукт отводится через полость конусов 7 и отделяется от воздуха в циклоне.Вращающийся вместе с ротором 3 профильный диск 8 через систему рычагов 10 приводит в колебания ножи 2 корпуса. При этом ножи 2 корпуса либо перемещаются возвратно. поступательно в направляющих 11 (фиг, 1), либо поворачиваются на осях 12 (фиг. 4). За счет соответствующего расположения выступов в и впадин г на профильном диске 8 наибольшую скорость относительного перемещения ножа 2 корпуса 1 имеют в момент их взаимодействия с ножами 4 ротора 3. Тем самым обеспечивается значительное улучшение условий резания измельчаемого материала ножами 2 и 4...

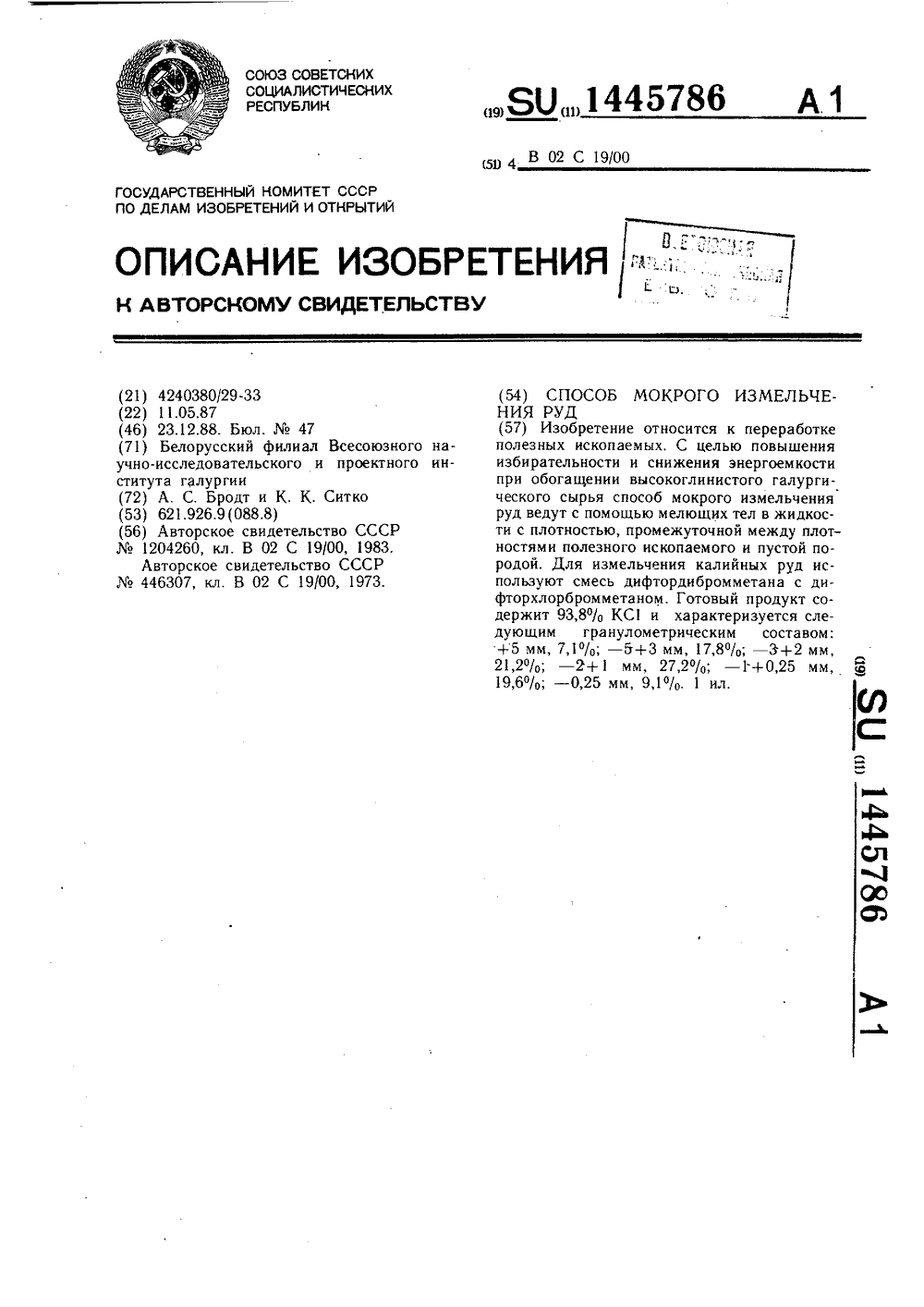

Способ мокрого измельчения руд
Номер патента: 1445786
Опубликовано: 23.12.1988
МПК: B02C 19/00
Метки: измельчения, мокрого, руд
...обогащения, представленный преимущественно еще не успевшими раскрыться сростками, вновь возвращают на додрабливание в мельницу 6. Ответвленную от твердой фазы рабочую жидкость подвергают разгонке в ректификационной колонне 14. Выделенные из нее компоненты - легкую составляющую (дифторхлорбромметан) подают на разведение системы в смеситель 5 и частично подмешивают к промпродукту гравитационного обогащения руды в трехпродуктовом гидро- циклоне 8 для корректировки плотности жидкой фазы технологического потока, возвращаемого в мельницу 6. Тяжелую составляющую (дифтордибромметан) направляют в головку процесса на смешение с дробленой рудой, а также на утяжеление жидкой фазы системы, поступающей в цилиндроконическую часть...
Система автоматического управления процессом измельчения в вертикальной тарельчато-роликовой мельнице
Номер патента: 1445787
Опубликовано: 23.12.1988
Авторы: Гутерман, Рогозина, Савин, Савина, Селин
МПК: B02C 25/00
Метки: вертикальной, измельчения, мельнице, процессом, тарельчато-роликовой
...сумматоре 3 как разность сигналов от датчиков 1 и 4 разрежения, выделяется низкочастотная составляющая, характеризующая текущую степень заполнения мельницы материалом, которая подается во второй сумматор 9,где из данной составляюШей вычитается сигнал смещения статической характеристики мельницы, поступающий из второго задатчика 12.Сигнал, характеризующий текущую производительность мельницы, 2, формируется во втором низкочастотном фильтре 10 в виде низкочастотной составляющей сигнала от дозирующего устройства 7. В первом блоке 11 деления определяется отношение выходных сигналов от второго низкочастотного фильтра 10 и второго сумматора 9, представляющее собой величину, обратную текущей инерционности мельницы. Этот сигнал подается в...
Устройство для измельчения полимерных материалов
Номер патента: 1445788
Опубликовано: 23.12.1988
Авторы: Свешников, Соловьев, Хованов
МПК: B02C 25/00
Метки: измельчения, полимерных
...последовательно и подключены к источнику переменного напряжения противофазно.Устройство работает следующим образом.Полимерный материл равномерно подается на измельчение с питающего транспортера через загрузочную воронку в рабочую камеру 1 на вращающийся ротор 2, где за счет центробежной силы отбрасывается на периферию ротора и попадает в зазор меж 2ду режущими кромками подвижных ножей 3 и неподвижных ножей 5, где происходит его измельчение. Измельченный материал отводится при помощи пневмотранспортной системы. Материаловоздушный поток создает на диафрагме 10 перепад давлений, за счет которого поплавок ротаметра 11 перемещается; При забивании решеток перепад давлений уменьшается, и поплавок, перемещаясь вниз (по схеме), перекрывает...
Щековая дробилка
Номер патента: 1447397
Опубликовано: 30.12.1988
Авторы: Денегин, Марусов, Свежова, Федоров
МПК: B02C 1/02
...заходарежущего сегмента фреэы в выгрузочную щель.Изобретение относится к дроблению твердых материалов и пород, а именно к щековым дробилкам, и может быть использовано в горнодобывающей мической, дорожно-строительной и других отраслях промьппленности.Цель. изобретения - повышение производительности и надежности в работе, 1 ОНа фиг.и 2 показана конструктивная схема предлагаемой дробилки, разрез.Предлагаемая дробилка содержит дробящие щеки 1 и 2, составляющие 15 камеру дробления с выгрузочной щелью 3 в полости между боковыми стенками 4 корпуса. Стенка 4 выполнена с П-образным проемом 5 захода овальной дисковой фреэы 6 с режущим сегментом 7 20 : в щель 3, фреэа 6 эксцентрично насажена на рабочий вал 8 и в совокупно сти с приводом в...
Вальцы для обработки керамической массы
Номер патента: 1447398
Опубликовано: 30.12.1988
Авторы: Журавлев, Кругликов, Полозов, Романенков, Шепп
Метки: вальцы, керамической, массы
...плиты расположенана уровне не ниже верхнего положениянижней кромки направляющей завесы,Задняя кромка плиты расположена параллельно оси подвеса отражающей завесы и перекрывает верхнюю часть ееот выделяемых камней. Цилиндрическаявогнутая отражающая поверхность плиты11, а также регулирование ее положения по высоте, например с помощью изменения длины гибких связей 12, обеспечивают направление отраженных отнее камней в нижнюю часть отражающейзавесы 6.Для удаляемых камней лоток имеетжелоб 13.В вальцах с дополнительной отражающей плитой клиновидного профиля,изображенных на Фиг, 3, отражающаязавеса 6 установлена между гладкимвалком 2 и дополнительной плитой,Отражающая плита выполнена с возможностью поворота и плоскопараллельного...
Измельчитель
Номер патента: 1447399
Опубликовано: 30.12.1988
Авторы: Городецкий, Кузнецова, Ремизов, Соловьев, Хлюпин
Метки: измельчитель
...14 для окончательного (тонкого) регулирования зазоров 8 и 8 и установления между их величинами требуемого соотношения.Шаровые опоры 18 в гнездах 20 расположены на опорной поверхности 21 тумбы 19 в шахматном порядке и с перекрытием сФерических поверхностей144739 опор в одном ряду относительно другого ряда с целью предотвращенияФ неравномерной выработки рабочей поверхности 22 валка 4 при качении его по опорам.Шаровая опора 18 содержит корпус 24, вставляемый в гнездо 20, опорный шар 25, тела качения " шарики 26, уплотнение 27 и крышку 28.Между быстроходными валками 2 и 3 устанавливается фрикция в пределах= 2-8, а между валками 2 и 4 с максимальной и минимальной линейными скоростями вращения фрикция - не меньше 100.Если нри взаимодействии...
Устройство для измельчения материалов
Номер патента: 1447400
Опубликовано: 30.12.1988
Авторы: Зедлец, Ковалев, Корнейчук, Мышак
МПК: B02C 18/06
Метки: измельчения
...на поверхность корпуса 1, Резцы 10 срезают 40материал с поверхности корпуса 1 иподают его на неподвижный нож 2,С неподвижного ножа 2 материалпоступает в зазор между неподвижнымножом 2 и ротором .3, где ножами 4осуществляется измельчение материала до заданного размера, Измельченный материал поступает в выгруэочныйпатрубок 8. Часть его вращающимсяротором 3 забрасывается на гибкуюобечайку 13, которая под действиемпадающего на ее материала колеблется и самоочищается.Устройство для измельчения материалов разработано с целью удовлетворения требований процесса измель-55чения влажных материалов.,Трудность в измельчении этих материалов заключается в том, что они не допускают многократного воздействия режущих элементов. В результате...
Способ измельчения твердых материалов
Номер патента: 1447401
Опубликовано: 30.12.1988
Авторы: Михайлов, Олевский, Ткаченко
МПК: B02C 19/00
Метки: измельчения, твердых
...заполненияпод действием силы тяжести измельчаемым материалом нижней части разгонных 45труб для образования очередных порций. Данное условие выражается в виде неравенства да он под действием сил тяжести через питающие каналы засыпается в нижнюю часть разгонных труб, образуя порции. При включении быстродействующих вентилей в нижнюю часть разгонных труб подают сжатый газ, например, воздух. Порции измельчаемого материала под действием образовавшегося перепада давления на их концах ускоряются в разгонных трубах и измельчаются при взаимодействии друг с другом, а также при ударе об отбойную плиту, расположенную в верхней части помольной камеры. Подачу сжатого газа прекращают в момент выхода нижних концов порций измельчаемого материала иэ...
Установка для сухого измельчения
Номер патента: 1447402
Опубликовано: 30.12.1988
Авторы: Бланш, Гзовский, Гордеев, Жарков, Зыков, Классен, Недогон, Репин, Сандт, Сарсембин, Тютебаев, Умирзаков, Шумейко
МПК: B02C 21/00
Метки: измельчения, сухого
...Дистанционноезаборное устройство мелкой Фракции .16 представляет собой лопастной питатель, закрепленный на диффузоре 17,создающий равномерное распределениемерзкой фракции в сушильном агенте.Установка для измельчения работает следующим образом,Исходный материал подается в за 55грузочную горловину 3 двухкамернойтрубной мельницы 1. Сюда же подаетсясушильный агент - топочный газ. Частично измельченный продукт поступает через перфорированную стенку 14 в межкамерное пространство, где крупная Фракция отбирается дистанционным заборным устройством 15 и транспортируется с помощью внешнего транспортерного шнека 13 в 1 камеру мельницы на повторное измельчение, а мелкая фракция отбирается дистанционным заборным устройством 16, сушится в...
Установка для тонкого измельчения твердых материалов
Номер патента: 1447403
Опубликовано: 30.12.1988
Авторы: Дубович, Евсиков, Епифанов, Нежданов
МПК: B02C 21/00
Метки: измельчения, твердых, тонкого
...40 9, в которой он измельчается при перемещении подвижного чашеобразного диска 7. В случае попадания в камеру предварительного дробления недробимых частиц, неподвижный диск отжимает демпфер 12 и частицы, скользя по отсекателю 11, выводятся в. разгрузочный патрубок 10. Измельченный материал под действием потока воздуха, создаваемого вращающимся ступенчатым50 ротором 3, всасывается в первую ступень и под действием центробежных сил и воздушного потока попадает под быстровращающиеся билы 4 первой ступени, отбрасывается на отбойное55 цилищфическое кольцо корпуса 1 с отбойными планками 2 и измельчается эа счет удара. При этом, билы 4 на ступенчатом роторе при вращении про" ходят между отбойными планками 2 корпуса 1. Измельченные на...
Способ управления приготовлением измельчаемых материалов к помолу
Номер патента: 1447404
Опубликовано: 30.12.1988
Авторы: Андреев, Петухов, Смирнов, Тихонов
МПК: B02C 25/00
Метки: измельчаемых, помолу, приготовлением
...где- плотность исходной пульпы;К - коэффициент плотности измельчаемого материала;0 - объемный расход,Сигнал объемного расхода пульпыпоступает в вычислительное устройство с размножителя сигнала 15. Сигналплотности пульпы поступает в вычислительное устройство с датчика плотности 21 через вторичный прибор 13и блок сравнения 22. С выхода вычислительного устройства 23 сигнал коррекции поступает на вход регулятора17 объемного расхода исходного нитанкя, изменяя уставку задатчика последнего, С выхода регулятора 17 управляющий сигнал поступает на исполнительный механизм 19, изменяющий положение регулирующего шибера, Сигналдействительного объемного расходаисходного питания поступает на входрегулятора 17 с размножителя сигналов 15. С раэмножителя...
Способ управления технологией самоизмельчения руд в промышленных барабанных мельницах
Номер патента: 1447405
Опубликовано: 30.12.1988
Автор: Марюта
МПК: B02C 25/00
Метки: барабанных, мельницах, промышленных, руд, самоизмельчения, технологией
...Коэффициент о характеризует резонансные свойства фрикционных колебаний, Анализ графиков на Фиг.З показывает, что в точках А;,А,А.,А +имеют место резонансы, В точках А , А А соответственно поступают резонансы:о (до о0 5 о и 1о1й ( У у Ф1 1 Лействительно например в точке А 12 д окоэффициент 1 2 " в , откуда0 ор 2 Ф1Я ФВ точках А и А настлают реэо 0 о онансы:- = 2 и -- -= 4. Если раЯ, Ябочая точка попадает на граничные линии Г(2 п), Г. (2 ю), то имеют место 21 п - периодические, решения уравнения Матье.Если в процессе загрузки мельницы рабочая точка попадает на граничные линии Г, - Г , то в системе возникают незатухающие фрикционные колебания на соответствующих частотах, определяемых граничной линией и собственной частотой колебаний...
Дробилка
Номер патента: 1449157
Опубликовано: 07.01.1989
МПК: B02C 1/02
Метки: дробилка
...6 имеются упругая связь 8 и упоры 9 и 10. В нижних частях щек оппозитно смонтированы неподвижный 11 и подвижный 12 ножи, причем нож 12 снабжен направляющими 13 и кинематически связан с концом рычага 6 с возможностью выхода иэ направляющих 13 к ножу 11 при резе, Такую возможность обеспечиваетнапример, выполнение рычага 6 в связи со звеньями 14 и 15, плечевыми упорами 16 и 17 и упругой стяжкой 18. Изображен также дробимый кусок 19 типа железобетона.В процессе работы на этапе паузы щеки 2 на упоре 7 рычаг 6 под действием шатуна 5 перемещается вперед (фиг. 1, влево) как единое целое со звеном 14 и сомкнутыми упорами 16 и 17, ведя нож 12 вперед в направляющих 13. Когда смыкаются упоры 9 и 10, вперед движется щека 2, дробя загруженные сверху...
Дробилка кормов
Номер патента: 1449158
Опубликовано: 07.01.1989
Автор: Ревенко
МПК: B02C 13/02
...камеры 4, а канал 15 - по направлению 18 к противоположной бо ковой стенке. Причем канал 15 ниже уровня разгрузочного шнека 5 снова постепенно расширяется до ширины камеры 6 измельчения.55Ось 19 шарнира заслонки 12 расположена в верхней части перегородки 13 и расположена параллельно образующей перфорированной пластины 9. Дробилка работает следующим образом.При установившемся вращении рото- ра 7 перерабатываемый материал иэ бункера 2 равномерно поступает в камеру 6 измельчения, где подвергается переработке и перемещается при этом по ходу вращения дробильного ротора 7. В конце камеры 6 продукты измельчения выбрасываются через разгрузочное окно 8 в трубопровод 3 и поступают во входную полость 10 сепарирующей камеры 4, Здесь...
Измельчитель
Номер патента: 1449159
Опубликовано: 07.01.1989
Авторы: Блиничев, Лебеденко, Остроухов, Пигулевский
МПК: B02C 13/14
Метки: измельчитель
...6 на 20-ЗОБ его ширины относительно вертикальной оси ротора, разделяя пространство внутри корпуса 1 на камеру 1 О основ" ного помола и камеру 11 домолаОтражательные элементы 5 наклонеы на угол 5-30 к оси вращения ротора 2, На крышке 1 на расстоянии 0,4-0,85 30 радиуса крышки выполнено одно или несколько разгрузочных отверстий 8, имеющих форму щели с соотношением ширины к длине, равным 1:(10-15),Измельчитель работает следующим 35 образом.Иэмельчаемый материал через загрузочный патрубок 6 подают в камеру 1 О основного помола. Под воздействием ударов быстровращающихся бил 40 4 частицы материала разрушаются, мелкие осколки отбрасываются с большой скоростью на отражательные элементы 5, где они дополнительно разрушаются, Рабочая...
Разгрузочное устройство трубной мельницы
Номер патента: 1449160
Опубликовано: 07.01.1989
Авторы: Третьяков, Хвостенков
МПК: B02C 17/18
Метки: мельницы, разгрузочное, трубной
...кусковых материалов и может быть использовано в горно-рудной, химической и других отраслях промышленности.Цель изобретения - повышение эффективности процесса удаления готового продукта.На фиг. 1 представлено разгрузочное устройство трубной мельницы,продольный разрез; на фиг. 2 - вид А на фиг.Разгрузочное устройство трубной мельницы размещено в полой цапфе 1 15 и состоит из втулки 2, содержащей центральную спир,ль 3, направление витков которой со.:.падает с направлением выгрузки материала из ьельнпцы, и основную периферийную спираль 4, 20 направление витков которой противоположно, разгрузочных окон 5. При этом высота нижней кромки центральной спирали над поверхностью втулки 2 составляет 1-3 максимального циа метра мелющих тел в зоне...
Способ обработки сверхтвердых материалов
Номер патента: 1449161
Опубликовано: 07.01.1989
Авторы: Богатырева, Гвяздовская, Герасименко
МПК: B02C 19/00
Метки: сверхтвердых
...проиедпих обработку в планетарной мельнице, и контрэльпьх образцов .этихже материя,гов изготовлень резцы и испытаны в одиакое,.х условиях работы. 40Сравнительные испытания обработанныхи контрольньх партий материала проведены при часовом точении стали ХВГ(НЕС 58-60) для резцов из исмита ипри точении алюминиевого сплава АКдля резцов, оснащенньх карбонитом, Геометрия резцов, режимы обработки для всех видов материалов одинаковы. Резцы, оснащенные исмитом - 1, 2, 3, испытывают до износа по заднеи поверхности, равного 0,4 мм, а резцы иэ карбонита - до износа 0,050 мм.Режимы и результаты обработки поликристаллов приведены в табл.1,Из табл.1 видно, что резцы, оснащенные поликристаллами из исмита и карбонита, обработанными в планетарной...
Разгонная трубка струйной мельницы
Номер патента: 1449162
Опубликовано: 07.01.1989
Автор: Непомнящий
МПК: B02C 19/06
Метки: мельницы, разгонная, струйной, трубка
...злесто О т .1 е ч а Г и; ятем, то, с це ь и вишеня рока одсбы футеровки, элеент полегпей г,цо.сны копческ:, е"зз.еяапра;ч ниц движени газо агериаль" ного потока, с аруьи когьцеви протоамкааля 1 В;е шх ос- нованиях конуса, при .;то .еыенты сотрованы внахлесткур",эеены в обчайке с эазого. Составитель Б. Мсцявор Н. Бобкова Техред А,Кравчук Корректор О. Еравцо ед раж 58 аз 68 дписно Т ССГ,Р Государственного комитета по изобре 113035, Москва, Ж, Рауш иям и открытиям пря наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная Изобретение относится к устройствам для тонкого помола дисперсных материалов и может быть использовано в строительной, химической и других отраслях промышленности.Цель изобретения -...
Система управления барабанной мельницей
Номер патента: 1449163
Опубликовано: 07.01.1989
Авторы: Бунько, Григорьев, Ковин, Мамонов, Новицкий
МПК: B02C 25/00
Метки: барабанной, мельницей
...поступая на их обмотку. Средние точки поляризованных реле подключены к постоянному напряжению (блок 13 к +", блок 14 к "-"), Одни контакты поляризованных реле подключены к обмотке двухпозиционного реле 15, а другие к обмотке,двухпоэиционного реле 16. Контакты реле 15 и 16 коммутируют управляющее постоянное напряжение, подаваемое на исполнительный механизм, При этом управляющее воздействие, открывающее шибер исполнительного механизма 6 и осуществляющее подачу ручной гальки в мельницу 1, порается лишь в том случае, когда знаки приращения эмплитуры первой гармоники и постоянной составляющей активной мощности на выходе блоков 11 и 12 совпарают. Если знаки отрицательные, то срерние точки поляризованных реле 13 и 14 замыкаются на...
Лабораторная дробилка
Номер патента: 1450853
Опубликовано: 15.01.1989
Авторы: Булгаков, Корсунский, Ларионов, Лукашева, Помазан, Федяев, Харо
МПК: B02C 1/02
Метки: дробилка, лабораторная
...Приводной эксцентриковый вал 13 установлен в опорах 14 инесет шкив 15, который может бытьзастопорен прижимом 16. Привод содержит также составной шатун 17 с поясом 18 под гаечный ключ и заднейшатунной головкой 19 на подшипниках. 20 и поворотную эксцентриковую втулку 21 на шатунной шейке вала 13.35Втулка 21, шпонки 22, аксиальныеполумуфты 23 и 24 со взаимосцепленными торцовыми зубьями, распорныехомуты 25 и упорные кольца 26 составляют механизм регулирования зксцентриситета вала 13, т.е, хода щеки 5.Шарнир 27 сочленения переднегоконца шатуна 17 со щекой 5 выполненсферическим, а задний конец шатуна17 выполнен в виде резьбового хвосто 45вика, ввинчен в шатунную головку иснабжен контргайкой.В процессе работы дробилки материал в камере между...
Разгрузочное устройство барабанной мельницы
Номер патента: 1450854
Опубликовано: 15.01.1989
МПК: B02C 17/22
Метки: барабанной, мельницы, разгрузочное
...промышленности.Целью изобретения является повышение производительности и снижениеметаллоемкости разгрузочного устройства барабанной мельницы.На Фиг.1 изображен барабан мельницы, поперечный разрез; на Фиг.2 -разрез А-А на Фиг.1; на Фиг.3 - раз рез Б-Б на Фиг.2.Разгрузочное устройство барабанной мельницы имеет радиально распо ложенные элеваторы, выполненные ввиде коробов 1 и 2, которые прикреп, ляются к торцовой стенке мельницы 3болтами 4. На поверхности коробов 1,обращенной внутрь барабана, имеютсяотверстия 5, Боковые стенки каждыхдвух смежных корббов 1 и 2 выполнены с чередующимися стенками 6 и отверстиями 7,При установке элеваторов на торцовой стенке 3 в кольцо стенки б каждых двух смежных коробов 1 и 2 входят в...
Дробилка для эластомеров
Номер патента: 1450855
Опубликовано: 15.01.1989
Авторы: Ермаков, Кошелев, Мамедов
МПК: B02C 18/06
Метки: дробилка, эластомеров
...по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к устройствам для дробления эластичных материалов и может быть использовано влатексном производстве.Целью изобретения является повышение эЬективности процесса дробления,На чертеже представлена дробилкадля эластомеров, продольный разрез.Устройство содержит вращающийсяротор 1 с ножом 2, неподвижный нож3, укрепленный на внутренней поверхности корпуса дробилки 4, шарнирнозакрепленный элемент 5 в виде коромысла, один конец которого снабженпружиной б и ограничителем хода 7,а другой выполнен под острым угломк неподвижному ножу 3. 20Дробилка работает следующим...
Измельчитель
Номер патента: 1450856
Опубликовано: 15.01.1989
Автор: Николаев
МПК: B02C 18/40, B02C 4/08
Метки: измельчитель
...6 в промежутках междузубчатыми дисками 3 выполнены в видепродольных режущих ребер, имеющихрежущие края 7, обращенные к наружным поверхностям барабанов 2, Зубчатые диски 3 имеют между зубьямивыемки 8 с режущими краями 9 и клинообразным днищем 10. Внутри барабанов 2 на валах 1 установлены биконические рассекатели 11. Между зубчатыми дисками 3 неподвижно установлены 50отделяющие ножи 12 с заостреннымикромками 13, направленными навстречунаправлению вращения барабанов 2,Под барабанами 2 неподвижно установлены отеделяющие ножи 14 с заостренными кромками 15, также направленны,ми навстречу направлению вращениябарабанов 2, Зубчатые диски 3 могут состоять из отдельных режущих элементов 16, установленных на барабане 2 с возможностью...
Способ управления линией многостадийного разделения руды
Номер патента: 1450857
Опубликовано: 15.01.1989
Авторы: Буряков, Колчанов, Копань, Руднев
МПК: B02C 19/00
Метки: линией, многостадийного, разделения, руды
...магнитному разделению на магнитном сепараторе 17 на немагнитный 18 и магнитный 19 продукты. Магнитный продукт 19 поступает в мельницу 10 второй стадии измельчения, разгрузка 20 которой из зуглфа 21 насосом 22 подается в гидроциклон 23. При классификации в этом гидроциклоне разгрузка 20 мельницы 10 разделяется на лесковый продукт 24 и тонкозернистый слив 25плотность которого регулируется посредством регулятора 26. Далее слив 25 подвергается обесшлаиливанию в магнитном дешламаторе 27 и разделяется на слив 28 и пески 29. Пески 29 направляются на магнитный сепаратор 30 и разделяются на немагнитный 31 и магнитный 32 продукты. Песковый продукт 24 гидроциклона 23 поступает в делитель 33, посредством которого отэтого лескового...
Способ разделения асбестовой руды
Номер патента: 1450858
Опубликовано: 15.01.1989
Авторы: Пестряков, Писарев, Свавильный
МПК: B02C 19/00
Метки: асбестовой, разделения, руды
...качестве хладагентов может быть использован жидкий азот или охлажденный воздух. Процесс охлаждения может 45 осуществляться двумя способами: циклическим (погружением корзины с сырьем в азотную ванну и выдержкой) и непрерывным (прохождением конвейера с сырьем через, камеру с хладагентом).Оптимальные параметры криогенного измельчения асбестовой руды и их сравнительная характеристика с известным способом приведены в табл. 1. Повышение качества асбеста при криогенной обработке асбестовой руды заключается в отсутствии механических повреждений волокон и разрушении кристаллической структуры минералогических компонент полезного ископаемого. Зто подтверждается рентгеноспектральными и дериватографическими исследованиями. Интенсивность...
