B02C — Дробление или измельчение различных материалов; помол зерна

Номер патента: 822887

Опубликовано: 23.04.1981

Автор: Гроховский

МПК: B02C 4/42

Метки: двухвалковой, дробилки, привод

...которая вращает сателлиты 14.Обкатываясь по неподвижному эпициклу 13, сателлиты 14 передают вра.щение водилу 16, соединенному с под- у пружиненным валком 18 двойной зубчатой муфтой 17,Неподвижность эпициклов 13 и 5обеспечивается системой зубчатых колес 7,8, и 12, находящихся между собой в зацеплении, при этом диаметрызубчатых колес 7 и 12 и действующиена них крутящие моменты равны междуСобой. Благодаря противоположномунаправлению вращения водил 4 и 16,крутящие моменты, действующие на зубчатые колеса 7 и 12, также имеют разные знаки. При равенстве этих моментовмежду собой и; равенстве диаметровзубчатых колес 7 и 12 зубчатое колесо 8 находится в равновесии, обеспечивая торможение эпициклов 5 и 13.Валок 18 имеет подпружиненныеопоры 22,...

Номер патента: 822888

Опубликовано: 23.04.1981

Авторы: Резник, Тертышников

МПК: B02C 13/28

Метки: измельчителя, молоток

...на торцовых по верхностях, зубья выполнены в виде равнобедренной трапеции, меньшее основание которой примыкает к телу молоткаНа чертеже изображен молоток иэмельчителя, общий вид.Молоток измельчителя выполнен в виде пластины 1, имеющей заостренную рабочую грань 2 с обеих ее сторон с зубьями 3, выполненными в виде равнобедренной трапеции, меньшее основание которой примыкает к телу молотка.Технологическийпроцесс иэмельче" ния материала молотком осуществляется путем резания, раскалывания и .истирания. При резании заостренной гранью 2 материал делится на части заранее заданных размеров и форм. Процесс полностью управляем. При раскалывании материал разрушается на части в местах концентрации наибольших нагрузок, передаваемых эа счет наклона...

Номер патента: 822889

Опубликовано: 23.04.1981

Авторы: Гершман, Кофанов, Лапыгин, Полоцкий, Тарасенко

МПК: B02C 17/02

Метки: барабанный, горных, измельчитель, полими-неральных, пород

...пластин выполнены пилообразными.Наличие подъемных полок на рабочей поверхности корпуса измельчитсяв виде пересекающихся пластин, верхние кромки которых имеют пилообразную форму, значительно увеличивает количество соударений полиминеральных пород, так как верхние кромки подъемных полок выполняют роль шипов, на которых более полно происходит дробление сростков по дефектам структуры, а удаление части материала с подъемных полок в начале его подъема уменьшает переизмельчение материала и повышает производительность устройства.На Фиг. 1 изображен барабанный измельчитель, общий вид с частичным разрезом 1 на фиг. 2 - разрез А-А на Фиг. 1; на фиг. 3 - установка полок, на Фиг, 4 - вид Б на фиг. 3.Барабанный иэмельчитель содержит привод 1,...

Номер патента: 822890

Опубликовано: 23.04.1981

Авторы: Зайцев, Захаров, Кораблев, Морозов, Северцев

МПК: B02C 18/06

Метки: измельчения

...11, образующая приемную камеру 12. В обечайку 11 по всей поверхности вмонтированы ножи 13, представляющие собой полые патрубки. Нижний Йвостовик ротора 9 опирается на подшипники 14, корпус которых смонтирован на опорах 15, прикрепленных к устрой ству 16 выгрузки, Узел 17 подачи частиц расположен на крышке б. Все устройство размещено на стойках 18.Устройство. работает следующим образом.От узла 17 подачи частиц материал поступает в приемную камеру 12, которая приводится во вращение электродвигателем 7. Взвешивание частиц, турбулизация потока .в приемной камере 12 осуществляетсяшнеком 10, рас положенном на роторе 9. Грубое иэмельчение частиц производится в камере 12 ножами 13 Пройдя стадию грубого измельчения, частицы под действием...

Номер патента: 822891

Опубликовано: 23.04.1981

Авторы: Гольцова, Кокорина, Ларионов, Мустин, Юткин

МПК: B02C 19/00

Метки: выпускное, днище, электрогидравлическойдробилки

...цилиндри-. ческой формы калиброванные отверстия могут быть выполнены сОобщающимися посредством щелевидного отверстия, расположенного по образующей цилиндрической поверхностиднища, в нижней его .части, а также кромки прорезей со стороны вогнутой поверхности могут иметь скругления.На фиг. 1 изображено днище с лучевыми калиброванными отверстиями; на фиг. 2 " то же, с параллельными калиброванными отверстиями; на фиг. 3 разрез А-А на фиг, 1; на фиг. 4разрез Б-Б на фиг. 2,Выпускное днище 1 имеет вогнутуюформу и устанавливается выпуклостьюнаружу. При работе предлагаемого выпускного днища в дробильном устройстве удлиненные эластичные включения,Ьависнув, например в смежных прорезях, под действием электрогидравлиеских ударов соскальзывают вниз...

Номер патента: 822892

Опубликовано: 23.04.1981

Авторы: Банников, Докукин, Кощеев, Никольский, Пушкарев, Штукарь

МПК: B02C 19/06

Метки: питатель, эжекторный

...питателя позволяет производить равномерную подачусыпучего материала в мельницу за счетпредварительной его аэрации подсасываемым воздухом и образования стабильного аэрозоля.На чертеже изображен эжекторныйпитатель, продольный разрез.Питатель содержит эжектирующеесопло 1, расположенное в приемномпатрубке 2 и подсоединенное к гибкому рукаву 3 для питания его сжатымвоздухом. Патрубок 2 выполнен в видераструба с радиальными пазами 4 наего торце и соединен с .полым штоком5 привода 6, выполненного в видепневмоцилиндра и укрепленного настойке 7 с воэможностью вертикальногоперемещения, и подсоединен к трубопро. воду сжатого воздуха через четырехходовой кран 8 управления, имеющий рукоятку 9.Эжекторный питатель работает следующим образом.Сжатый...

Номер патента: 822893

Опубликовано: 23.04.1981

Авторы: Путов, Рожков

МПК: B02C 19/16

Метки: вибрационная, лабораторная, мельница

...изображена предлагаемая мельница, вид сбоку.На опорной плите 1 сверху закреплена с помошью зажима 2 помольная камера 3 (или несколько камер-колб смелющими телами 4, а снизу к плитеприкреплен стакан 5 с центральнымотверстием в днище этого стакана.Опорная плита связана с основанием6 при помощи упругих опор 7 (виброизолирующих пружин) и направляющих опор8, которые выполнены в форме либо,направляющих с телами качения, либодополнительных упругих элементов.На чертеже основание показано условно, как фрагменты стойки механизма,с которой связаны упругие опоры и ккоторой жестко прикреплен двигатель9, Внутри стакана размещены бегун,10, например массивный шар, и поводок11 насаженный на конец вала двигателя. Дисбаланс вала от массы...

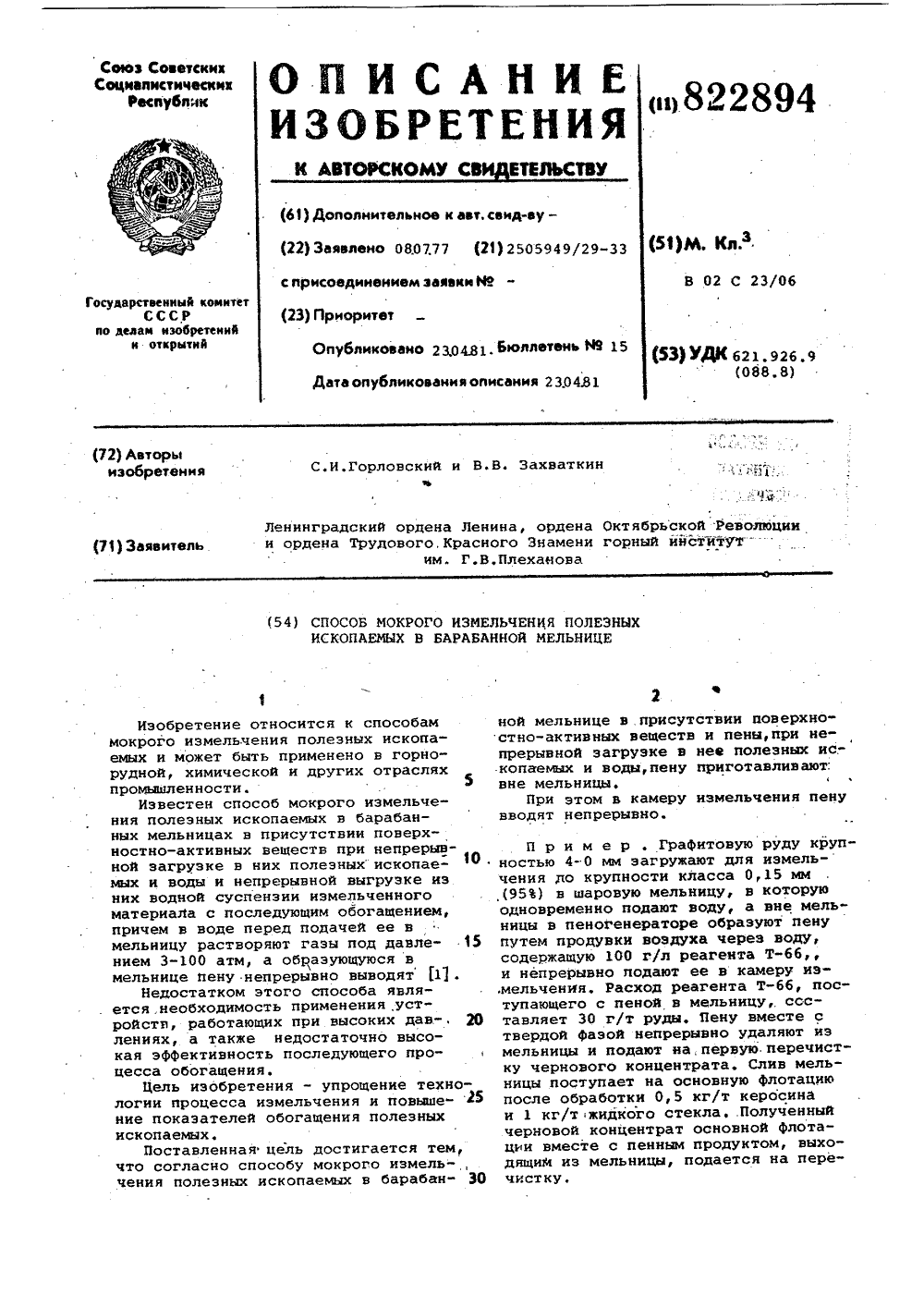

Номер патента: 822894

Опубликовано: 23.04.1981

Авторы: Горловский, Захваткин

МПК: B02C 23/06

Метки: барабанноймельнице, измельченияполезных, ископаемых, мокрого

...ископаемых в барабан ной мельнице в присутствии поверхностно-активных веществ и пены,при непрерывной загрузке в нее полезных ископаевжх н воды, пену приготавливают: вне мельницы.При этом в камеру измельчения пену вводят непрерывно. П р и м е р . Графитовую руду круп"ностью 4- 0 мм загружают для измель-чения до крупности класса 0,15 мм(95) в шаровую мельницу, в которуюодновременно подают воду, а вне мельницы в пеногенераторе образуют пенупутем продувки воздуха через воду,содержащую 100 г/л реагента Т-бби непрерывно подают ее в камеру измельчения, Расход реагента Т-бб, поступающего с пеной в мельницу, ссставляет 30 г/т руды, Пену вместе ствердой Фазой непрерывно удаляют иэмельницы и подают иа,первую.перечистку чернового концентрата....

Номер патента: 825143

Опубликовано: 30.04.1981

Авторы: Иванов, Митрофанов, Черкасский

МПК: B02C 2/04

Метки: 825143

...кольца, следовательно, они должны быть выполнены выше опорного кольца на величину вертикального хода регулировочного кольца для компенсации износа броней. Следовательно, кожух должен иметь высоту, обеспечивающую размещение внутри него по высоте между опорным кольцом и дискам кожуха радиального зуба регулировочного кольца с учетом хода вниз радиального зуба на величину допустимого износа броней,Цель изобретения - снижение строительной высоты конусной дробилки, 825143Указанная пель достигается тем, что торцовый диск кожуха снабжен вертикальными зубьями, выполненными на его внутренней стороне в полости регулировочного кольца и взаимодействующими с ребрами.На фиг. 1 схематично изображено устройство для регулирования разгрузочнойщели; на...

Номер патента: 827157

Опубликовано: 07.05.1981

Авторы: Бекасов, Букина, Гончаревич

МПК: B02C 1/06

Метки: вибрационная, дробилка, щековая

...упругих элементов опирается на несущую раму и связана центральной своей частью с внутренней щекой, а концевыми частями - с наружными щеками.10 На чертеже показана конструктивная схема предложенной дробилки.На несущей раме 1 посредством упругихэлементов 2 в виде, например пневмобаллонов, установлена дополнительная рама 3.15 Последняя посредством спаренных упругихэлементов 4 известной конструкции связана центральной своей частью с внутренней щекой 5, а концевыми частями - с наружными щеками 6 и 7, которые жестко сое динены одна с другой балками 8 и 9 илиобщим корпусом. Между дробящими поверхностями щек образованы две камерыдробления 10 и 11.Вибропривод 12 смонтирован в це 25 внутренней щеки.В процессе работы дробилки внутренняящека...

Номер патента: 827158

Опубликовано: 07.05.1981

Авторы: Зарогатский, Иванов, Сафронов, Туркин

МПК: B02C 2/02

Метки: дробилка, инерционная, конусная

...в дробилку куски руды, предназначенные для дробилок среднего дробления, и осуществлять в предложенной машине операцию дезинтеграции руды, ранее осуществляемой в дробилках среднего и мелкого дробления, а также в стержневой мельнице.На чертеже показана конструктивная схема предложенной дробилки, продольный разрез.Дробилка включает станину 1 с наружным конусом 2 и размещенным внутри него на сферической опоре 3 внутренним конусом 4 и с валом 5, на котором с помощью подшипниковой втулки 6 смонтирован дебалансный вибратор 7, снабженный эластичной муфтой 8 и текстропной передачей 9, связанной с электродвигателем 10.Головка внутреннего конуса 4 выполнена в виде сферического шарнира 11, на который, как на опору, установлен конус 12 первичного...

Номер патента: 827159

Опубликовано: 07.05.1981

Авторы: Грач, Максимчук, Никифорова, Пищурин, Платонова, Сибиряков, Урядов

МПК: B02C 9/04

Метки: муки, производства, пшеницы, сортовойхлебопекарной

...достигается путемустановки соответствующего зазора междувалками в пределах 1,2 - 1,8 мм (в зависимости от физико-механических свойствпомольной партии). 10После плющильной системы весь продукт направляют непосредственно на вальцовые станки первого этапа дробления(крупообразования).На первой крупообразующей системе 15этого этапа режим помола характеризуютвеличиной суммарного количества крупок,дунстов и муки, прошедших через ситос отверстиями 0,8 мм, Удельную нагрузкуустанавливают 500 - 600 кг/см за 1 сутки, 20Величина извлечения на данной системедолжна быть 65% к системе.Продукт, оставшийся на сите, передаютдля дальнейшей обработки на вторуюкрупообразующую систему, 25На второй системе, завершающей этапкрупообразования (дробления),...

Номер патента: 827160

Опубликовано: 07.05.1981

Автор: Стрельцов

МПК: B02C 13/02

Метки: действия, дробилка, ударного

...с нижней частью 25 решетки 5, соединенной с верхней частью 26 решетки шарниром 27, При таком варианте лишь верхняя часть 26 решетки 5, повернувшись вокруг шарнира 27, займет положение, изображенное штрих-пунктиром, а решетка с кареткой сможет быть извлечена в горизонтальном направлении через люк 23, закрытый крышкой 24.Устройство работает следующим образом. Материал, загружаемый сверху в дробилку, дробится ударами молотков вращающегося ротора и просеивается через зазоры между колосниками 28 колосниковых решеток 5. Последние охватывают снизу окружность ротора по дуге ср,не менее 180 (в данном конкретном примере ср=200) и поэтому в рабочем положении не могут быть извлечены из станины, так как этому препятствует верхняя кромка люка 23,...

Номер патента: 827161

Опубликовано: 07.05.1981

Авторы: Горобец, Мартыненко

МПК: B02C 19/06

Метки: мельницы, струйной, эжектор

...коаксиально разгонной трубе 5 на входе в нее, Разгрузочная часть штуцера 3 выполнена в виде наклонного патрубка 8 с продольной перегородкой 9, расположенной в поперечном сечении патрубка горизонтально.Для обеспечения равномерной выгрузки материала из патрубка 8 угол наклона его к горизонту выполнен несколько ббльшим угла естественного откоса возврата. Нижняя выходная часть 10 патрубка 8 закруглена и примыкает к нижней входной кромке разгонной трубы 5. Срез патрубка 8 вы,полнен под острым углом к перегородке 9, а штуцер 4 для ввода измельчаемого материала расположен над верхней частью 11 патрубка 8,Эжектор работает следующим образом. Поступающий в штуцер 3 возврат из классификатора (на чертеже не показан), благодаря наличию...

Номер патента: 827162

Опубликовано: 07.05.1981

Авторы: Смолин, Тильга, Чернов

МПК: B02C 19/18

Метки: мельница, электромагнитная

...Ролик 6 выполнен с пер форированными отверстиями 7 (перфорирована цилиндрическая стенка ролика 6) и снабжен торцевыми крышками 8, по крайней мере, одна из которых выполнена с цилиндрическим отверстием 9 диаметром, 10 меньшим внутреннего диаметра ролика 6, загрузочный патрубок 3 через отверстие 9 введен внутрь ролика 6, загрузочные патрубки 4 расположены в обеих крышках 2 корпуса 1, а ось мельницы расположена го ризонтально.Мельница работает следующим образом.Электромагниты 5 подключают в сеть и создают бегущее магнитное поле внутри корпуса 1, под действием которого мелю щее тело - ролик 6, выполненный из магнитного материала, перекатывается с эксцентриситетом внутри корпуса 1. Измельчаемый материал через загрузочный патрубок 3 подают...

Номер патента: 827163

Опубликовано: 07.05.1981

Авторы: Залманович, Крытхин, Нудель, Сепиев, Уманский, Херасков

МПК: B02C 25/00

Метки: помола, процесса

...А. ЬибинаТсхред А. Камышникова Корректор 3. Тарасова Редактор И. Квачадзе Изд, М 374 Тираж 661 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж.35, Раушская наб., д. 4/5Подписное Заказ 3445 Загорская типография Упрполиграфиздата Мособлисполкома 3тепловому эффекту, т, е например, по потреблению тепла в единицу времени при рсакции дскарбонизации смеси,Поэтому для осуществления способа измеряют величину теплового эффекта сырь евой смеси на выходе из помольно 1 о агрегата.Предварительно опрсделяют тепловой эффект сырьевой смеси оптимальной рсдкционноепособности, полученной из сырья той жс минералогии, что поступал на помол н затем в псчь, Причем эта оптимальная проба может быть приготовлена...

Номер патента: 829038

Опубликовано: 15.05.1981

Авторы: Кириченко, Хлыстунов

МПК: A01F 29/00, A01F 29/16, B02C 18/06 ...

Метки: измельчитель, кормов

...этого нож снабжен противовесом, центр тяжести которого смещен относительно лезвия ножа в направлении вращения ротора. На фиг. 1 изображен ротор измельчителя кормов с ножами, зафиксированными в рабочем положении, общий вид; на фиг. 2 то же, вид сбоку; на фиг. 3 - ротор измельчителя, у которого один из ножей выведен в безопасное положение после взаимодействия с инородным предметом, общий вид; на фиг. 4 - узел фиксации ножа в рабочем положении.Конструкция измельчителя кормов выполнена следующим образом.На валу 1 ротора измельчителя с помощью шпонки 2 установлеа ступица 3, на которой посредством пальцев 4 шарнирно подвешены ножи 5. Со стороны лезвия ножа под углом к его телу выполнены противовесы 6 с пазами 7 для фиксаторов 8, 5...

Номер патента: 829169

Опубликовано: 15.05.1981

Авторы: Зарогатский, Иванов, Митрофанов, Туркин

МПК: B02C 2/04

Метки: брониподвижного, дробилки, конуса, конусной, крепления

...дробящей силыполучает радиальное смещение в зонепосадки идущее по окружности. Вслед-ствие этого броня получает вращениепо аналогии с фрикционной планетарнойпередачей. При этом броня силой трения увлекает .во вращение нажимнуювтулку и винт, который глубже ввинчивается в тело конуса, создавая новоедавление через болты и нажимную втулкуна броню, За счет такого самоэатягаброня вновь плотно садится на своюпосадку. При замене брони операцияразборки производится в обратном порядке 2.Однако это устройство имеет сложную и громоздкую конструкцию. Работа 40болтов на растяжение вызывает из усло.вий прочности необходимость значительного увеличения их диаметра, таккак допустимые напряжения на растяжение ниже, чем на сжатие. Кроме того, 45при...

Номер патента: 829170

Опубликовано: 15.05.1981

Авторы: Логинов, Лоскутов, Парамонов, Пигалов, Сидоровский, Третьяков, Яхкинд

МПК: B02C 17/18

Метки: межкамерная, перегородка

...Для увеличения жесткости перегородки составляющие элементы 3 могут быть дополнительно соединены между собой при помощи шпилек7, устанавливаемых в противоположно расположенных отверстиях 8 на рабочей поверхности щелей 6. Для увеличения 40 срока службы перегородки и более равномерного ее износа элементы 3 в зоне интенсивного износа перегородки могут быть выполнены с утолщением или с иэносостойким покрытием. Мало износившиеся элементы при демонтаже перегородки могут быть использованы повторно для мельницы другого размераПри вращении мельницы тонко размолотый материал проходит через щели 6 в следующую камеру, а заклинившаяся в щелях часть материала или боя мелющих тел за счет постоянно изменяющейся ширины щелей вследствие вибрации...

Номер патента: 829171

Опубликовано: 15.05.1981

Авторы: Александров, Аронзон, Бадальянц, Беликов, Дудин, Затуловский, Исаков, Кирсанов, Костин, Куропаткин, Кухаренко, Левин, Ровинский, Савченко, Селезнев

МПК: B02C 25/00

Метки: мельницейодностадийного, помола, шаровой

...с задающмми устройствамидозаторов 2. Выход анализатора 5содержания добавки в цементе черезключ 8 соединен с входом корректора9, состоящего иэ последовательно , 65 соединенных блока 10 сравнения, арифметического блока 11 и регистра 12 памяти. Выход корректора 9 соединен с одним из входов задатчика 13, на второй вход которого подается заданное значение между компонентами. Выход задатчика 13 соединен со вторым входом регулятора 7. Выход анализатора качества помола через ключ 14 соединен с входом программного корректора 15. Программный корректор состоит из блока 16 сравнения, вход которого является входом программного корректора, а один из выходов соединен с входом второго блока 17 сравнения, выход которого соединен со входом...

Номер патента: 829172

Опубликовано: 15.05.1981

Авторы: Аронзон, Бадальянц, Беликов, Затуловский, Исаков, Кирсанов, Козлова, Костин, Куропаткин, Кухаренко, Левин, Ровинский, Савченко, Селезнев

МПК: B02C 25/00

Метки: мельницей, одно-стадийного, помола, шаровой

...в сторону уменьшения разности, а затем на последующих шагах управления восстанавливаютпрежнее значение степени заполнения.На фиг. 1 представлена функциональная схема системы, реализующей способуна фиг. 2 - диаграммы измененияпотока материалов в процессе управления,Система содержит мельницу 1, регулятор 2, дозатор 3, ключ 4 и корректор 5, На схеме обозначено Хпоток материалов, 6 - промежуточныйсигнал (степень заполнения 30-75),Е - выходной сигнал (качество помола,например удельная поверхность 28003500 см/кг или тонина помола це 4мента 6-15), 6 О- заданное значениестепени заполнения (в примере 50),Е 0 - заданное значение качествапомола цемента (в примере 2950 см /г).62 - допуск 1-5 (в примере 3). 40Промежуточный сигнал 6 мельницы 1подается...

Номер патента: 831170

Опубликовано: 23.05.1981

Авторы: Ворона, Ерыкалов, Сигов

МПК: B02C 13/13

Метки: измельчения, иклассификации, преимущественносыпучих

...2 возвращаются в зону классификации, свободную от надрешетных фракций. Конечный продукт попадает в разгрузочный бункер 3,Применение предлагаемого устройства упрощает конструкцию, снижается материалоемкость. Значительно со 20 кращаются габариты устройства. Благодаря наличию направляющего лоткаизмельченные материалы поступают взону разделения, свободную от надрешетных фракций, что повышает эффек 35 тивность классификации,3 83 фиг.2 - разрез А-А на фиг.1; нафиг,З- кинематическая схема устройства.Устройство содержит корпус 1 с двумя неподвижными цапфами 2 и разгрузочным бункером 3. На цапфах жестко закреплена рама 4, На раме установлена двухвалковая дробилка 5. Для обеспечения вращения барабанного классификатора б на цапфах установлены...

Номер патента: 831171

Опубликовано: 23.05.1981

Авторы: Богданов, Солодовников

МПК: B02C 17/06

Метки: барабанная, многокамернаямельница

...смежном с внутренним отделением10 камеры 7, перегородки 5 имеютсяотверстия 1 1 для прохода материала.Торцовая часть камеры 7 тонкого помола оборудована разгрузочной решеткой12, прилегающей к внешнему концентрическому отделению 9, часть которой выполнена с отверстиями 13, а внутреннийучасток 14 решетки 12, смежный с отделением 10, имеет вид сплошного диска с центральным отверстием 15.Камера 6 грубого помола и отделения9 и 10 камеры 7 тонкого помола частично заполнены свободно расположенны 20 25 30 35 40 45 50 55 ми мелющими телами (на фиг. не показаны), Для увеличения дробящего эффекта мелющей загрузки камеры 6 стенки ее состоят из сопряженных цилиндрических элементов. 16.Иэмельчение материала в мельнице осушествляется следующим...

Номер патента: 831172

Опубликовано: 23.05.1981

Авторы: Баглай, Дмитриев, Подушкина

МПК: B02C 19/06

Метки: измельчения

...12.Устройство работает следующим образом. 35Частицы материала (кремнемецныйсплав) подаются в корпус 1 сверху навращающийся на полом, валу 2 ротор,состоящий из полого ромба 5 и двух полых конусов 3, снабженных перфорированными образующими 4, которые расположены по краям ротора.В нижнюю часть аппарата 1 через нижние образующие боковых конусов 11, через патрубки с цвух сторон подается газ 45(клористый метил). В центре ротора создается перепад окружных скоростей и перепад давления по высоте вращающегося ротора, что по 50 зволяет увеличить время контакта фаз между частицами материала (кремнемедным сплавом с газом клористым метилом) и обеспечить соударение частиц материала (кремнемецного сплава) на рото 55 ре за счет механического измельчения...

Номер патента: 833311

Опубликовано: 30.05.1981

Авторы: Демедюк, Фурман

МПК: B02C 13/04

Метки: алюминиевойстружки, дробления

...удаления недробимых предметов, в нем последнеевыполнено в виде отражательной плиты,совмещенной с одной из сторон корпуса и установленной под тупым угломк задней стенке и воронки, сопряженной с передней стенкой шахты и верхней кромкой отражательной плиты, причем ось воронки перпендикулярна к плоскости плиты.На чертеже изображено предлагаемое устройство.Устройство для дробления стружки алюминиевых сплавов содержит молотковую.дробилку 1, в верхней части корпуса которой предусмотрено отверстие 2, вертикальную шахту 3, отражательную плиту 4, наклонную воронку 5 и разгрузочный желоб 6, В качестве молотковой дробилки может быть использована стружкодробилка СМ, дробилка СДАи др. Вертикальная шахта 3 установлена над отверстием 2, соосно ему,...

Номер патента: 833312

Опубликовано: 30.05.1981

Авторы: Боровик, Иванов, Кисель

МПК: B02C 19/00

Метки: действия, измельчения, мельнице, периодического, шаро-вой

...вра. щения барабана должна уменьшаться.В течение первой трети периода выдер .живается скорость вращения барабанамельницы, обеспечивающая водопадныйрежим работы,а в течении остальнойчасти - каскадный.П р и м е р . Проводят измельчение 25 Цементного клинкера в мельнице периодического действия (диаметр барабанамельницы 500 мм, длина - 520 мм) срегулируемым приводом, позволяющимрегулировать скорость вращения бара бана. 5- повышение эф а.остигается тем Цель изобретения фективности процесс указанная цель д в известно способе измельчения мат риала в шаровой мельнице периодиче кого действия с регулируемой ско833312 Способ измельч 2750 1300 2000 2900 0,18 ИзвестныйПредлагаемый 1400 2300 2900 0,16 Формула изобретения 35 Составитель М....

Номер патента: 833313

Опубликовано: 30.05.1981

Авторы: Альшиц, Аникина, Арро, Калиновская, Кипнис, Майтсе, Маковецкая, Хинт, Шалун, Широкова, Энглин, Ярцев

МПК: B02C 19/00

Метки: извлечения, металла, фольги-рованных

...же за верхние пределыравен, так как предлагаемыобеспечивает практическивлечение металла (97-99)шее увеличение параметровсвязанное с усложнением дтора, что также нерентабе933313 формула изобретения Составитель М. ИвановРедактор М. Митровка Техред Е. Гаврилешко Корректор Ю. Макаренко Тираж 661 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Заказ 3852/7 Филиал ППЛ фПатентф, г. Ужгород, ул Проектная, 4 данных параметрах фольгированный композиционный материал не только измельчается, но и происходит отделение металла от стеклопластиковой подложки. Отделившиеся лепестки фольги сворачиваются в рулончики, тем самым способствуя оптимизации процесса дальнейшего...

Номер патента: 833314

Опубликовано: 30.05.1981

Авторы: Васильев, Вердиян, Воронков, Деяк, Еремеев, Кандыбай, Кукин, Николаев, Нудель, Филиппова

МПК: B02C 25/00

Метки: барабанной, мельнице, процессомизмельчения

...излучения, причем изменение скорости аспирационного воздуха осуществляют до достижения коэффициентом продольного перемешивания газовой Фазы минимального значения.Сущность способа заключается в следующем.Определение скорости движения воздуха в полном сечении мельницы и коэффициента продольного перемешивания газовой Фазы проводится с использованием метода радиоактивных индикаторов при импульсном вводе радиоактивного газа на вход мельницы. В качестве трассера используется изотоп- криптонс периодом полураспада 10,6 года и с энергией гамма-излучения 0,51 МэВ. Ампула с радиоактивным газом вводится с помощью пускового устройства в полную цапфу мельницы, затем ампула разрушается и газ поступает в мельницу; Время пребывания трассера в...

Номер патента: 833315

Опубликовано: 30.05.1981

Авторы: Бреслер, Зинченко, Казанский, Педан

МПК: B02C 25/00

Метки: двух-ступенчатого, помола, процессом

...ее производительности и снижению производственных затрат.Согласно способу продукт тонкого помола также разделяют на два потока, б 5 один иэ которых сепарируют совместнос крупкой и его долю регулируют подисиерсности отсепарированного готового продукта, но в обратно пропорциональной зависимости.При этом достигается оптимизациягранулометрического состава продукта,подаваемого на сепарацию,что повышает эффективность процессов сепарации и измельчения, а значит, и снижаются производственные затраты.П р и м е р . В двухступенчатойпомольной установке, включающей мельницу Ф 3,5 х 5,2 м грубого помола, сепаратор СМЦФ 5 м и мельницуФ 3,2 15 м тонкого помола, продуктгрубого помола в количестве 120 т/чс удельной поверхностью 18002000 см/г...

Номер патента: 833316

Опубликовано: 30.05.1981

Авторы: Бреслер, Дале, Егоров, Уманский

МПК: B02C 25/00

Метки: измельчения, мельницы, пневматической, подачи, про-дукта, регулиро-вания, сухогопомола

...Москва, Ж, Раушская наб., д. 4/5Заказ 3852/7 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 грузке очередной камеры осуществляютпрямо пропорционально времени опорожнения предыдущей камеры.Сущность способа заключается вследующем.Разгрузка мельницы сухого помолаосуществляется пневмотранспортомчаСто с помощью двухкамерного пневмонасоса. При этом материал периодически заполняет сначала одну камеру доопределенного уровня, затем другуюи тогда первая камера выгружается.Режим выгрузки прерывистый, осуществляется при постоянном расходевоздуха. Причем, когда одна иэ камер. разгружена, другая может наполняться, т.е. работа пневмонасоса осущест эвляется в. режиме непрерывной загрузкии периодической выгрузки.Задачу осуществления как непрерывной...
