B02C — Дробление или измельчение различных материалов; помол зерна
Центробежная ударная мельница
Номер патента: 1063457
Опубликовано: 30.12.1983
Авторы: Блиничев, Колобердин, Путников, Ражев, Шестаков
МПК: B02C 13/14
Метки: мельница, ударная, центробежная
...между собой винтами 4, и ступенчатый дисковый ротор, состоящий иэ вертикального вала 5 с тремя жестко связанными с ним дисками: верхним б, средним7 и нижним 8. Каждый иэ дисков имееттри концентрических ряда бил 9На верхней торцовой поверхности корпусазакреплены концентрические ряды отбойников 10, размещенные между рядами бил 9 диска б, расположен загрузочный патрубок 11, нижняя ступень3 корпуса имеет разгрузочный патрубок 12,Между соединительными фланцамиступеней 1-3 корпуса соосно роторуустановлены неподвижные кольца 13и 14, занимающие промежуточное положение между дисками б и 7, 7 и 8соответственно, На своей нижней плоскости кольца 13 и 14 несут концентрические ряды отбойников 10, размещенные между рядами бил 9 дисков 7 и 8ротора,...
Система автоматического регулирования процесса измельчения в шаровой мельнице
Номер патента: 1063458
Опубликовано: 30.12.1983
Авторы: Ходос, Шахбазов, Шевчук
МПК: B02C 25/00
Метки: измельчения, мельнице, процесса, шаровой
...регулятора, выход которЬго подключен к первому входу рег улятора загрузки, вто. рой вход которого соединен с датчиком степени загрузки зоны дроблениятретий вход соединен с выходом до,эирующего устройства, а выход регулятора загрузки соединен с входои дозирующего устройства, снабжена регулятором расхода воздуха с эадатчиком, датчиком расхода воздуха и ис"полнительным механизмом шибера передаспирационным вентилятором, причемдатчик расхода воздуха соединен содним иэ входов регулятора расходавоздуха, к второму входу которогоподключен датчик степени загрузкизоны истирания, а выход регуляторарасхода воздуха соединен с, входомисполнительного механизма шибераперед аспирационным вентилятором.На чертеже показана блок-схемасистемы.Система...
Система автоматического управления мощностью привода аппарата непрерывного размола
Номер патента: 1063459
Опубликовано: 30.12.1983
МПК: B02C 25/00
Метки: аппарата, мощностью, непрерывного, привода, размола
...осевого перемещения ротора, а входы формирователяобщего сигнала рассогласования помо(цности подключены к задатчикурегулятора мощности и блоку измерения мощности,На чертеже показана блок-схемасистемы,Она состоит из блока 1 измерения .мощности, привода 2 аппарата непрерывного размола, регулятора 3 мощности с задатчиком 4, и механизма.5 осевого перемещения ротора.В состав регулятора входят блокб умножения канала пропорциональной 25составлякщей, блок 7 умножения канала интегральной составляющей, блок8 формирования коэффициента усиленияв канале пропорциональной составляющей, блок 9 Формирования коэффициен З 0та усиления в канале интегральнойсоставляющей, формирователь 10 общего сигнала рассогласования по мощности, сумматор 11 пропорциональной...
Щековая дробилка
Номер патента: 1065006
Опубликовано: 07.01.1984
Авторы: Гене, Ионов, Прокофьев, Тимошенко, Шипилов, Штепа
МПК: B02C 1/02
...щеки3 );Данная дробилка также характеризуется недостаточно высокой производительностью, причем на последнейн эксплуатационном отношении отражается отсутствие механизмов экстренФного увеличения ширины приемного отверстия и запуска дробилки вхолостую.Цель изобретения - повышение производительности дробилки.Цель достигается тем, что н щеконой, дробилке, содержащей опорнуюраму с неподвижной щекой, подвижнующеку с нижней осью ее качаний исмонтированный в верхней части рамь,привод качаний с зксцентриконымвалом, шатуном и рычагом подвижнойщеки, последняя снабжена установленным сзади нее опорным гидроцилиндром, а вал размещен со стороны неподвижной щеки, причем рычаг шарнирно соединен с шатуном,. На чертеже показана принципиальная схема...
Конусная вибрационная дробилка
Номер патента: 1065007
Опубликовано: 07.01.1984
Авторы: Зарогатский, Иванов, Митрофанов, Туркин, Черкасский
МПК: B02C 2/02
Метки: вибрационная, дробилка, конусная
...внутреннего дробящего конуса, на валу которого размещена дебалансная приводная нтулка Е 2 Д.45В данной дробилке внутренней конус совершает плоскопараллельноекругоное перемещение, т.е. каждаяточка его конической поверхностиимеет одинаковую амплитуду. При этомматериал дробится равномерно повсей высоте дробящей полости и продукт выдается более равномернымпо крупности с малым переизмельчением, хотя степень дробления в этоймашине выше, чем в предыдущем аналоге. Однако конструкция и эксплуатация этой машины значительно усложнены за счет наличия верхнейтраверсы, а также необходимости полной разборки дробилки для регулиров-, 60ки разгрузочной щели. Кроме того,указанная дробилка, как эксцентриковая, имеет пониженные технологические показатели...
Конусная инерционная дробилка
Номер патента: 1065008
Опубликовано: 07.01.1984
Авторы: Зарогатский, Иванов, Митрофанов, Туркин, Черкасский
МПК: B02C 2/02
Метки: дробилка, инерционная, конусная
...службы узла или требующие ограничения центробежной силы, что принодит к снижению степени дробления.Наиболее близкой к изобретениюявляется конусная инерционная дробилка, содержащая корпус с наружнымконусом, опорную сферическую чашус центральным отверстием, внутреннийдробящий конус, приводной вал которого соединен с подшипниковой втулкой, а также приводной дебаланс 21.Однако указанная дробилка позволяет развивать недостаточную повышенную дробящую силу и степень дробления для полной технологической замены стадии мелкого дробления истержневой мельницы, т.е. работоспособность подшипника здесь ограниченапредельно допустимыми окружными скоростями и удельными давлениями.Цель изобретения - повышение степени дробления,Укаэанная цель...
Устройство для измельчения материалов
Номер патента: 1065009
Опубликовано: 07.01.1984
Авторы: Балезин, Мужев, Смердов
МПК: B02C 4/02
Метки: измельчения
...а масса послепервого дробления получается неполностью измельченной. При этомв режиме резки потребляемая мощностьв 1,5-2 раза выше, чем н режиме ломки (при одинаковых образцах измельченных древесных отходов ).Таким образом, недостатки известной конструкции ; ограниченные технологические воэможности (она можетработать или в режиме ломки, или в 55режиме прореэания ) и высокое усилиерезания в режиме перерезания материала.Цель изобретения - расширениетехнологических возможностей и снижение усилия резания путем сонмещения процесса резания с процессомломки. Поставленная цель достигается тем, что в устройстне для измельчения материалов, преимущественно, отходов лесозаготовок, содержащем установленные на раме привод и пару валков с...
Устройство для измельчения кормов
Номер патента: 1065010
Опубликовано: 07.01.1984
Авторы: Кулаковский, Пилипенко, Тимановский, Храпач
МПК: A01F 29/00, B02C 13/00, B02C 13/02 ...
Метки: измельчения, кормов
...тем, что устройство для измельчения кормов снабжено дополнительным дробильным элементом, который расположен в полости замкнутого трубопровода на его внешней стенке в месте изгиба, Кроме того, дополнительный дробильный элемент выполнен в виде деки, зубья которой расположены под острым углом, вершиной лежащим в направлении, противоположном направлению движения потока измельчаемого материала.На фиг,1 изображено предлагаемое устройство для измельчения кормов, на фиг.2 - дробильный элемент устройства.Устройство для измельчения кормов содержит дробилку 1 с загрузочным патрубком 2, соединенную замкнутым трубопроводом 3 с разделительной камерой 4, на входе которой перпендикулярно направлению движения частиц измельченного корма установлен...
Устройство для измельчения и классификации
Номер патента: 1065011
Опубликовано: 07.01.1984
Авторы: Чуксин, Щербаков, Щербакова
МПК: B02C 13/13
Метки: измельчения, классификации
...последний классификатор 4,Корпус в поперечном сечении выпол"нен 3-образной формы заоднс с классификатором 4, который представляетсобой перегородку также 3-образногопоперечного сечения. Классификатор4 и наружная обечайка корпуса образуют кольцевой зазор ю , По оси корпуса перегородка снабжена коническимвыступом 5, входящим в полость роторного измельчителя 3, выполненного в виде "беличьего колеса" спродольными ребрами б. Ротор 3 закреплен на полом приводном валу 7,установленном,в подшипниках 8,Внутри вала 7 пропущена неподвижная труба 9, в которой установлен шнековый питатель 2, Для загрузки исходного материала в питатель служит воронка 10.10 30 35 40 45 50 55 На внутренней поверхности классификатора 4 под острым углом а"беличьего...
Устройство для дробления металлической стружки
Номер патента: 1065012
Опубликовано: 07.01.1984
МПК: B02C 13/20
Метки: дробления, металлической, стружки
...коэырь ком шарнирно смонтирована гофрированная погпружиненная перегородка,образующая регулируемый клинообразный зазор с кольцевыми фреэами,2ними два горизонтальных приводных вала и один опорный вал.Кроме того, наклснная направляющая стенка может быть снабжена козырьком, установленным нижней кромкой вдоль кольцевых фреэ с зазором к последним, и выполнена с воэможностью продольного перемещения, а под козырьком шарнирно смонтирована гофрированная подпружиненная перегородка, образующая регулируемый клинообразный зазор с кольцевыми фрезами.На фиг, 1 схематично показано устройство для дробления металлической стружки, общий вид, на фиг.2 - разрез А-А на фиг.1; на фиг. 3 - разрез Б-Б на фиг.2; на фиг, 4 - разрез В-В на фиг.1; на фиг.5 - разрез...
Било молотковой дробилки
Номер патента: 1065013
Опубликовано: 07.01.1984
Авторы: Бобров, Изотов, Свидинский
МПК: B02C 13/28
Метки: било, дробилки, молотковой
...накладки 6 не превышает10-15 мм, а толщина слоя 7 на ударных частях составляет 3-5 мм и можетбыть выполнена на части головки,Увеличение толщины накладки б неимеет смысла, так как при износеторца головки .на величину 10-15 ммрезко ухудшается качество дробления.Работа била происходит следующимобразом.После закрепления била на вертикальном валу дробилки устанавливается постоянный зазор между Футеровкойкорпуса и торцом голонки. При вращении била прокомпостированные отходы подаются на Мего сверху, и надбилом образуется насыпной слой иэразличных компонентов, в том числеи абразивных (стекло) .Измельчение твердых компонентовпрокомпостированных отходов происходит эа счет ударов влет, ударово футеровку после соударения с билом и за счет...
Трубная мельница
Номер патента: 1065014
Опубликовано: 07.01.1984
Автор: Чурюмов
МПК: B02C 17/06
...тел и материала с однойстороны от оси вращения создаетсябольшой момент сопротивления,Целью изобретения является снижение энергозатрат.Указанная цель достигается тем,что н трубной мельнице, содержащейнращаемый от принода барабан, разделенный поперечными и продольными,параллельными оси мельницы и междусобой перегородками на камерызаполкекные мелющими телами, загрузочную и разгрузочную цапфы, продольные перегородки,. Разделены насекции, повернутые одна. относительно другой ка угол, равный 90 о при 40двух секциях, а прк большем количестве секций на угол, равный360 О: ,где п - количество секцийВ такой мельнице обеспечинаетсяуравновешенность материала к яелюкх 45тел в каждой отдельной камере.На Фиг.1 показана...
Корпус барабанной мельницы
Номер патента: 1065015
Опубликовано: 07.01.1984
Авторы: Барыкин, Калюнов, Курганский, Самкова
МПК: B02C 17/18
Метки: барабанной, корпус, мельницы
...площади контакта стержня болта со стенками отверстия, атакже позволяет легко смонтировать,на корпусе эвукопоглощающую изоляцию 2.Однако использование массивныхбалок в известном корпусе, приводитк увеличению массы корпуса на 15-20и в этом отношении эквивалентно увеличению толщины обечайки. Кроме того,значительно возрастает трудоемкостьизготовления корпуса из-за большого количества дополнительных сварных швов большой длины. Хотя увеличение длины отверстий под болты снижает износ их стенок, но полностьюне устраняет его, а ремонт корпуса сизношенными отверстиями вызываетбольшие трудности, Вместе с тем наличие продольных балок резко снижает эвукопоглощающий эффект изоляции поскольку сами балки, занимающие около 20 площади...
Устройство для отбора отработанных мелющих тел из барабанных мельниц
Номер патента: 1065016
Опубликовано: 07.01.1984
Авторы: Афанасьев, Зазон, Затуловский, Кауфман, Кобылин, Костин, Мильбергер, Пугач, Рабужский
МПК: B02C 17/18
Метки: барабанных, мельниц, мелющих, отбора, отработанных, тел
...смелющими телами; на фиг,5 - вид А нафиг,4,Устройство для отбора отработанныхмелющих тел крепится внутри мельницы,состоящей из корпуса 1 и люками 2 и 3,Корпус футерован плитами 4, Внутренняя поверхность каждого кольца, составленного иэ плит, имеет форму усеченного конуса, больший диаметр которого направлен н сторону загрузочной цапфы 5.Устройство состоит из ковша в виде балки б швеллеобразного сечения,фланца 7, решетки 8, жестко соединенной с балкой и установленной параллельно стенке балки и между ееполками. Один конец 9 балки - глухой, другой 10 - открытый.Со стороны открытого конца 10на балке закреплен противовес 11.Решетка может быть выполнена иэдвух расположенных друг над другомчастей, Верхняя часть 12 жестко соединена с...
Разгрузочное устройство барабанной мельницы
Номер патента: 1065017
Опубликовано: 07.01.1984
Авторы: Биленко, Дицель, Киселев, Пивнев, Холин
МПК: B02C 17/18
Метки: барабанной, мельницы, разгрузочное
...40с те ржней с коль цевыми выс туп ами дополнительной кольцевой решеткой,между последней и барабаном мельницы смонтированы ребра, разделяющиеподрешеточное пространство на полости, соединенные с секторными камерами,Кроме того, стержни кольцевой решетки могут быть выполнены с износостойким эластичным покрытием. 50На фиг. 1 изображено разгрузочноеустройство барабанно й мель ницы, а бщий вид; на фиг, 2 - разрез А-А,на фиг. 1; на фиг, 3 - разрез Б-Бна фиг. 1.55Разгрузочное устройство барабанной мельницы содержит вертикальноустановленную торцовую решетку 1 сощелями 2, размещенные эа ней разгрузочные лифтеры 3, которые образуютвместе с решеткой 1 и торцовыМ днищем барабана секторные камеры 4, имеющие выход в горловину 5. Перед торцовой...
Способ измельчения материалов
Номер патента: 1065018
Опубликовано: 07.01.1984
Авторы: Никольская, Трусов, Филимонов
МПК: B02C 19/00
Метки: измельчения
...с одновременным отделениеммелких Фракций иэ общего потока, материалу сообщают разгон в направлении вращения ударных элементов над,их ударной частью,При этом скорость разгона материала могут выбирать в пределах 515 м/с.Исходный материал до разрушениявводят в зону разгона частиц материала воздушным потоком таким образом, чтобы направление скорости частиц материала совпадало с направлением скорости вращения ударных элементов, Это приводит к различнойсиле воздействия ударных элементовна разрушаемые частицы исходногоматериала. В зоне разгона мелкиечастицы приобретают большую скоростьчем крупные, а следовательно, и сила воздействия на них ударных элементов меньше, что приводит к уменьшению их разрушения,Таким образом, способ...
Система автоматического регулирования загрузки дробилки
Номер патента: 1065019
Опубликовано: 07.01.1984
Автор: Янтурин
МПК: B02C 25/00
...логических элементов И.Кроме того, элемент памяти БОЛЬШЕи элемент памяти МЕНЬШЕ выполненына двух последовательно соединенныхэлементах ИЛИ-НЕ и элементе задержки, вход которого соединен с выходомпервого элемента ИЛИ-НЕ, а выходс вторым входом второго элементаИЛИ-НЕ, причем выход второго элемента ИЛИ всоединен с вторым входомпервого элемента ИЛИ-НЕ,На фиг,1 приведена блок-схемасистемы автоматического регулирования загрузки дробилки; на Фиг,2электронная блок-схема этой же системь:.Система автоматического регулирования загрузки дробилки содержитэлектродвигатель 1, трансформатортока 2, датчик трансформатора тока, выпрямитель 4, зацатчик 5 (представляющий собой переменные сопротивления), первый преобразователь б,второй преобразователь 7 и...
Способ управления работой шаровой барабанной мельницы
Номер патента: 1065020
Опубликовано: 07.01.1984
МПК: B02C 25/00
Метки: барабанной, мельницы, работой, шаровой
...мельницы,соответствующая разной степени ееперегрузки, с шаровым заполнением 55где кривая 1 - для перегрузки мельницы, характеризующейся частотой выхода недоизмель енных кусков материала Г -" 5 мин," 2 - то же, для10 мин; 3 - то же, для= 6020 мин; 4 - то же, для= 30 мин.Сущность способа заключается вследукщем.Осуществление регулирования загрузки мельницы измельчаемым материалом 65 по заполнению мельницы шарами и рудой обеспечивает попдержание оптимального заполнения мельницы, Контроль интенсивного истирания шаров осуществляют по скорости перехода мельницы в перегрузочный режим по мере износа шаров при стабилизации заполнения мельницы во времени. При этом измеряют сигнал, характеризующий перегрузку мельницы, путем контроля эа...

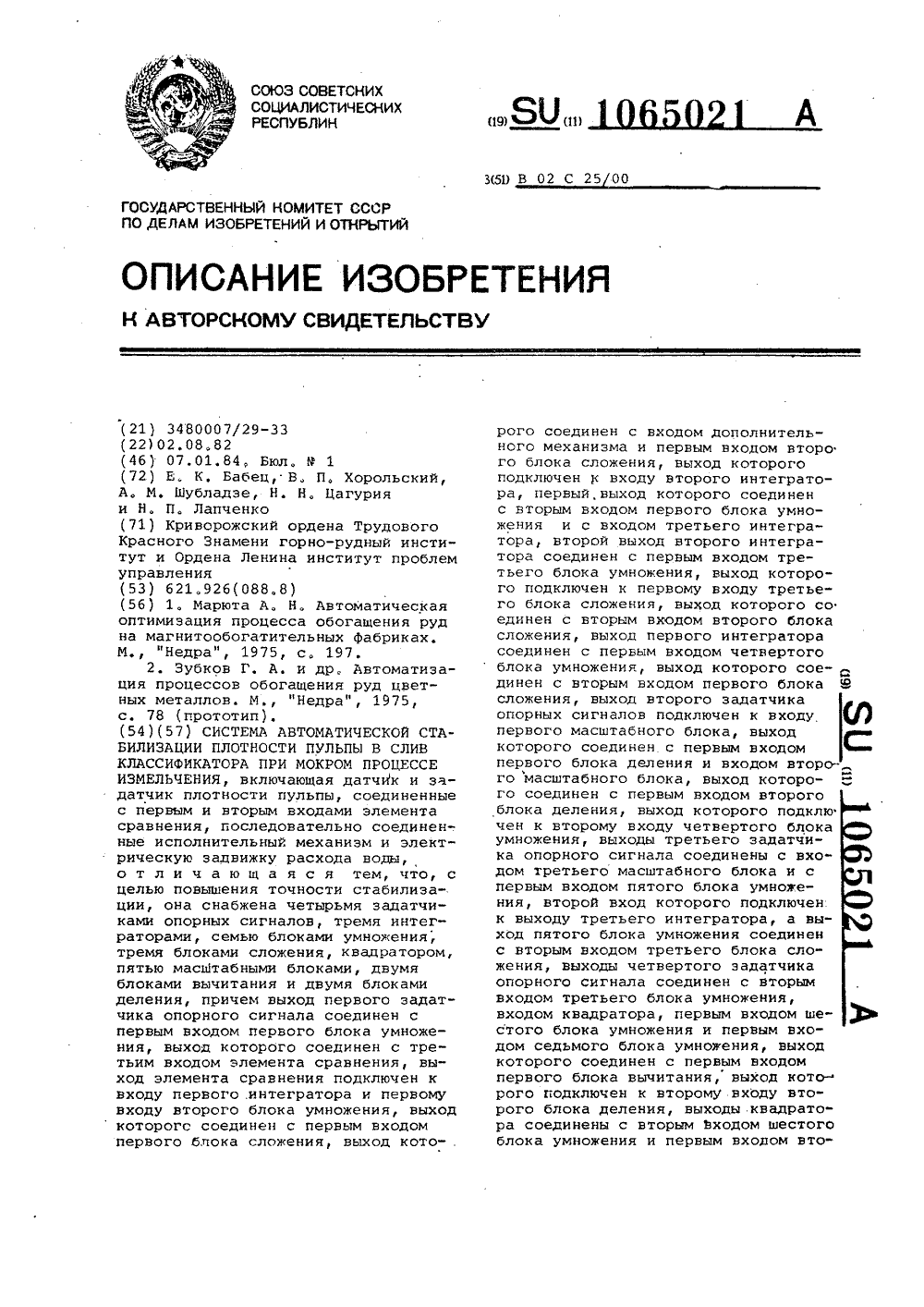

Система автоматической стабилизации плотности пульпы в слив классификатора при мокром процессе измельчения
Номер патента: 1065021
Опубликовано: 07.01.1984
Авторы: Бабец, Лапченко, Хорольский, Цагурия, Шубладзе
МПК: B02C 25/00
Метки: автоматической, измельчения, классификатора, мокром, плотности, процессе, пульпы, слив, стабилизации
...входу пятогомасштабного блока, выход которогосоединен с вторым входом первого блока вычитания, 1065021третьего задатчика опорного сигналасоединены с входом третьего масштабного блока и с первым входом пятогоблока умножения, второй вход которо"го подключен к выходу третьего интегратора, а выход пятого блока ум"ножения соединен с вторым входомтретьего блока сложения, выходычетвертого эадатчика опорного сигналасоединены с вторым входом третьегоблока умножения, входом квадратора,первым входОм шестого блока умножения и первым входом седьмого блокаумножения, выход которого соединен спервым входом, первого блока вычитания, выход которого подключен к второму входу второго блока деления,.выходы квадратора соединены с вторымвходомшестого блока...
Способ автоматического управления дробильным комплексом из дробилок среднего и мелкого дробления
Номер патента: 1065022
Опубликовано: 07.01.1984
Авторы: Куркин, Леонов, Макаровский, Меньшенин
МПК: B02C 25/00
Метки: дробилок, дробильным, дробления, комплексом, мелкого, среднего
...материала в дробилках средне" го и мелкого дробления, установление предельно допустимых значений тока и уровня в каждой дробилке и изменение подачи материала конвейером в дробилку среднего дробления, после изменения подачи материала конвейером в дробилку среднего дробления осуществляют изменение подачи материала иэ дробилки среднего дробления в дробилку мелкого дробления, причем подачу материала конвейером в дробилку среднего дробления увеличивают, если ток двигателя дробилки среднего дробления, уровни во всех дробилках и по крайней мере один из токов двигателя дробилки мелкого дробления не превосходят предельно допустимых значений, подачу материала конвейером в дробилку среднего дробления уменьшают, если при отсутствии предельно...
Способ регулирования расхода вентилирующего агента через среднеходовую мельницу
Номер патента: 1066622
Опубликовано: 15.01.1984
МПК: B02C 25/00
Метки: агента, вентилирующего, мельницу, расхода, среднеходовую
...давлений на мельнице или насопловом аппарате мельницы, сигналот которого делят на сигнал от импульса по перепаду давлений на измерительном устройстве расхода вентилирующего агента (например, трубе,Вентури),Таким образом, в Формировании 60совокупного сигнала, характеризующего загрузку мельницы раэмалываемымматериалом, участвуют два импульсаи блок деления, через который онивзаимодействуют, 65 6Эта комбинация известных импульсов приводит к тому, что совокупныйсигнал становится инвариантным к изменению расхода первичного воздухаи изменяется только при измененииколичества размалываемого продуктав мельнице, тогда как сигнал поперепаду давлений на мельнице значительно изменяется при изменениирасхода вентилирующего агента. Приэтом величина...
Устройство для дробления негабаритных кусков материала
Номер патента: 1066634
Опубликовано: 15.01.1984
Авторы: Вяткин, Промышленников, Хабибулин
МПК: B02C 2/10
Метки: дробления, кусков, негабаритных
...стороне платформы выполнено центрирующее отверстие по форме головки дробящего конуса, а на противопо. ложной стороне платформы - опорный скос,контактирующий в рабочем положении состенкой загрузочного бункера,10 15 20 25 зо 35 40 В устройстве боковая поверхность центрирующего отверстия и опорный скос могут быть снабжены амортизаторами, а скос дополнительно грунтозацепом.На фиг. 1 показано предлагаемое устройство в транспортном положении; на фиг. 2 - то же в рабочем положении, вид сбоку; на фиг, 3 - то же в рабочем положении, вид сверху с указанием рабочей зоны дробления при установке устройства в правой части бункера.Устройство содержит отбойную головку 1, гидравлическую стрелу 2, привод 3, поворотное основание 4, смонтированные на...
Двухвалковая дробилка
Номер патента: 1066635
Опубликовано: 15.01.1984
МПК: B02C 4/42
Метки: двухвалковая, дробилка
...валом, связанным с промежуточным валом дробилки клиноременной передачей, а с валом подвижного валка - зуочатой передачей. На фиг. 1 представлена предлагаемая двухвалковая дробилка в плане (верхние части корпусов, закрывающие зубчатые передачи, и кожуха условно не показаны).4 а раме 1 смонтированы неподвижный валок 2 и подвижный валок 3. Привод валка осуществлен от электродвигателя 4 со шкивом 5 через промежуточный вял 6 со шкивом-маховиком 7 и далее через шестерню 8, находящуюся в зацеплении с зубцатым колесом 9, закрепленным на валу неподвижного валка 2. Шестерня 8 и колесо 9 помещены в корпусО. Привод ня нод - вижный валок 3 осуществлен через дополнительный вал 11 посредством клиноремепной передачи. На валу 11 закреплен шкив 12. Для...
Измельчитель
Номер патента: 1066636
Опубликовано: 15.01.1984
Авторы: Блохин, Брежнев, Бувалин, Исаков, Калинин, Королев, Порошкин, Тронов
МПК: B02C 7/02
Метки: измельчитель
...в измельчителе, содержащем корпус, расположенную в нем пару вращающихся навстречу друг другу валов с установленными в шахматном порядке дисками, закрепленными на каждом валу с зазором между их торцами, и жестко смонтированные на корпусе съемники в виде гребенки, валы наклонены к горизонтали, расположены под углом друг к другу, а диски установлены с зазором между их образующими, причем диа. метры дисков выполнены увеличивающимися от места загрузки.При этом валы могут быть установлены с возможностью регулирования угла между ними посредством винтовой пары и наклонены к горизонтали под углом не менее угла трения качения пищевых отходов по материалу дисков.На фиг. 1 изображен предлагаемый измельчитель, вид сверху; на фиг, 2 - то 5 о 15 20...
Установка для измельчения гранулированных и дробленых материалов
Номер патента: 1066637
Опубликовано: 15.01.1984
Авторы: Елисеев, Замятина, Затонский, Луговой
МПК: B02C 7/14
Метки: гранулированных, дробленых, измельчения
...нижний с опорой, расположеннойпо оси вращения, а также регулятор зазора между дисками, последний выполненс перемешаемыми по высоте роликами, закреплснными по периметру нижней тарелии прижатыми к верхней тарели, причем опора нижней тарели выполнена шаровой.При этом каждый ролик закреплен посредством поворотного штыря, ось вращениякоторого параллельна оси вращения герели,и прижат с помощью шарнирно закрепленной на штыре кулисы и взаимодействующего с ней регулировочного винта, смонтированного на штыре.На фиг. 1 изображена предлагаемаяустановка, вертикальный разрез; на фиг. 3- -то же, сечение А-А на фиг. 1; на фиг. 3 -сечение по мелющим дискам (зазор междумелющими дисками) .Основными рабочими узлами установки являются кварцевые диски:...
Ротор дробилки ударного действия
Номер патента: 1066638
Опубликовано: 15.01.1984
Авторы: Коновалов, Тимановский
МПК: B02C 13/06
Метки: действия, дробилки, ротор, ударного
...с возможностью поворота, прижимное кольцо, соединенное с корпусомпосредством прижимных элементов и би Ола 1,Недостатком такого ротора являетсясложность ремонта и низкая надежностькрепления торцовых дисков.Цель изобретения - снижение эксплуатационных расходов за счет сокращениявремени на перестановку дисков.Указанная цель, достигается тем, что,в роторной дробилке по авт. св.633598торцовые диски выполнены секционнымии каждая секция закреплена посредствомприжимного элемента к кольцу. На фиг, 1 изображен ротор дробилки ударного действия, вид сбоку; на фиг, 2 - разрез А-А на фиг. 1; на фиг. 3 - вариант выполнения секции торцового диска. 25Ротор состоит из корпуса 1, на посадочный поясок которого установлен торцовой диск,...
Центробежная мельница
Номер патента: 1066639
Опубликовано: 15.01.1984
Авторы: Аврамов, Кошманов, Мисник, Пахомова, Хмельковский
МПК: B02C 15/08
Метки: мельница, центробежная
...сторону от привода сепаратора, при этом корпус и средство передачи вращения имеют фрикционные элементы.На фиг, 1 изображена схема центробежной мельницы; на фиг. 2 - разрез А-А на фиг. 1.Центробежная мельница состоит из привода 1, сепаратора 2 с отверстиями 3 и мелющими шарами 4, корпуса 5 на подшипниковых опорах 6 с ребрами 7. На чертеже закреплен бандаж 8 из эластичного материала, а на валу 9 в подшипниковых опорах 10- фрикционный ролик 11 и привод шкива 12 от шкива 13, закрепленного на загрузочной горловине 14. Для загрузки установлена воронка 15, отверстия 16 служат для разгрузки.Мельница работает следующим образом.При вращении сепаратора 2 от привода1 под действием центробежных сил шары 4 прижимаются к боковым стенкам...
Планетарная мельница
Номер патента: 1066640
Опубликовано: 15.01.1984
Авторы: Володкин, Землянов, Помощников, Смирнов
МПК: B02C 17/08
Метки: мельница, планетарная
...с опорными роликами через упругие элементы,На фиг, 1 изображена планетарная мельница, продольный разрез; на фиг, 2 - разрез А-А на фиг. 1; на фиг. 3 - вариант конструктивного выполнения зодила.Планетарная мельница (фиг. 1) включает закрепленный на раме 1 корпус 2, снабденный направляющими кольцами 3, во фрикционном зацеплении с которыми находятся помольные барабаны 4, загголненные мелющими телами.Между помольными барабанами 4 установлены опорные ролики 1, оси 6 которых соединены плечами водила 7 с приводным валом 8.Плечи водила 7 представляют собой радиальные тяги регулируемой длины и конструктивно могут быть выполнены, например, в виде болтов 9, головки которых размещены в пазах втулки водила 7, установленной на приводном валу 8,...
Устройство для загрузки и выгрузки стержней из стержневой мельницы
Номер патента: 1066641
Опубликовано: 15.01.1984
МПК: B02C 17/22
Метки: выгрузки, загрузки, мельницы, стержневой, стержней
...конструктивных элементов, потребляющих электроэнергию, приводит кувеличенному ее расходу.Цель изобретения - снижение энергозатрат и трудоемкости перегрузочных работ,Указанная цель достигается тем, что вустройстве для загрузки и выгрузки стержней из стержневой мельницы, содержащемразмещаемый в горловине разгрузочнойцапфы мельницы грузозахватный механизмв виде направляющей с кареткой, имеющейгрузовой электромагнит, последний закреплен на торце каретки и его рабочая поверхность выполнена в виде эллипса, при этомв корпусе мельницы смонтирован механизмподъема стержней, а под направляющей -рольганг.Кроме того, механизм подъема стержнейможет быть выполнен в виде установленныхв поперечной плоскости корпуса балок с 10 15 20 25 30 35 40 45 50 55...
Устройство для монтажа футеровочных плит в мельнице
Номер патента: 1066642
Опубликовано: 15.01.1984
Авторы: Белоцерковский, Лаврентьев, Палехов, Салабаев, Соломенников
МПК: B02C 17/22
Метки: мельнице, монтажа, плит, футеровочных
...сник ается наконечником, что приводит к сокрашению времени и обеспечеИю безопасОсти проведения работ.1-а чертеже изображено устройство, ощий вид в рабочих положенияхи 11.Устройство вклк)чает онорчую тележку 50 1, манйпу;Ятор 2, на котором установлена лебедка 3, и ориентирукнцее приспособление 4 с направляюними 5 для кнатов 6.Состав)Редактор Ун 1(иткина 1 схред Р 1 Бака:5 1109(9 ирак б) 2БНИИПИ Государственнпо делам изобрете113035, Москва, )К - 35,1)алкал ППП Патент, г, У Изобретение относится к машиностроению, в частности к механизации трудоемких процессов монтак и демонтажа (рутеровочш)х плит, и может найти применение и предприятиях горнодобывающей, металлурпческой и строительной промышленности. Ориентирующее приспособление...
