B02C — Дробление или измельчение различных материалов; помол зерна

Номер патента: 1577823

Опубликовано: 15.07.1990

Авторы: Клыков, Кузьминов

МПК: B02C 13/02

Метки: мельница, центробежная

...ца 8 и 9, установленные с зазором под периферийной частью каждого ротора, разделенного разгонными перегородками 10, и конические кольца 11, установленные в роторе эквидистантно его боковой поверхности. Измельчаемый материал поступает в мельницу через загрузочный патрубок 12, а готовый 25удаляется через разгрузочный патрубок13. Во время работы в мельнице образуется несколько зон измельчения: зо= на 14 интенсивного размола и круговые зоны 15 и 16 измельчения.30Мельница работает .следующим образом,Иэмельчаемый материал через загрузочный патркбок 12 загружают в корпус 1. Роторы 2 и 3 приводят во вращение во встречном направлении, вследствие чего приводятся во вращение слои материала, находящиеся в полостях обоих роторов, разделенных...

Номер патента: 1577824

Опубликовано: 15.07.1990

Авторы: Веригин, Гридковец, Гришечкин, Додух, Печенев, Фурнэ, Щупляк

МПК: B02C 13/12

Метки: суспензий

...позволяет изменять размер кристаллов на выходе. При Б ( 0,2 мм резко уменьшается производительность измельчителяу а при Б098 мм уменьшается эффект измельчения и выход кристаллического продукта заданнойфракции, так как кристаллы по зазору оседают вниз, что уменьшает время пребывания и вместе с этим положительный эффект. Для сепарации кристаллов и повышения их выхода заданной фракции внизу наружный ротор имеет отбойное кольцо, которое, отбрасывает крупные частицы вверх на доизмельчение, Для направленного движения частиц вверх к боковой поверхности внутреннего ротора отбойное кольцо выполнено в виде конфузора с углом 160 о170 . Изменение данного угла атаки приводит к изменению крупности продукта на выходе, При 5 (160 происходит накопление...

Номер патента: 1577825

Опубликовано: 15.07.1990

Авторы: Веригин, Гридковец, Карчевский, Щупляк

МПК: B02C 13/14

Метки: измельчитель

...кристаллов в каналах без вылета их в корпус. Совместно с измельчением кристаллы окатываются с образованием сферической формы, Кроме вращательного дви. - жения, кристаллы под действием силы тяжести движутся вниз и попадают в зазор, образованный нонфуэорами корпуса 4 и ротора 7. Зазор Б=0,25 мм.Здесь происходит сепарация кристаллов. Кристаллы, размер которых больше требуемых, отбрасываются центробежной силой в каналы 9, где происходит их доиэмельчение, а остальные через зазор Б поступают в патрубок 5 для выгрузки и выводятся из аппарата. Для этой части кристаллов центробежной силы будет недостаточно для их возвращения в корпус. Так как ротор выполнен полым для уменьшения массы, то он снизу закрыт крышкой 8, Таким образом, на выходе...

Номер патента: 1577826

Опубликовано: 15.07.1990

Авторы: Блиничев, Гундоров, Смирнов

МПК: B02C 13/14, B02C 7/08

Метки: мельница, центробежная

...11 с оединенных между собой каналом 2.каждом корпусе имеется ротор 3 с ропатками, имеющими разгонную часть, направленную по касательной к окруж;ности загрузки в сторону, противопо,ложную вращению ротора, а конец лопатки направлен радиально или в сторону вращения ротора. Оси вращения роторов лежат в плоскости, проходящей через ось выгрузочного патрубка,и равноотклонены одна от другой, что ,предотвращает попадание недоизмельченных частиц на лопатки противопо ложного ротора. Кроме того, отклоне,ние осей вращения роторов позволяет ,выполнить разгонный ротор плоским и, следовательно, избежать повышенного износа ротора. На крышке каждого корпуса имеется загрузочный патрубок 4 и каналы возврата 5 недоизмельченных частиц, имеющие спиральную...

Номер патента: 1577827

Опубликовано: 15.07.1990

Авторы: Блиничев, Гришечкин, Пискунов, Смирнов

МПК: B02C 13/14, B02C 7/08

Метки: мельница, центробежная

...уплотнение предварительно измельченного материала в воздушном потоке. Далее в центре тангенциального канала 3 встречные потоки сталкиваются. Тонкое измельчениеосуществляется за счет столкновениячастиц движущихся с большими скоростями двух встречных потоков. Измельченный материал удаляется через выгрузочный патрубок 12,Сближение направляющих отбойниковна расстояние менее 1/8 ширины тангенциального канала приводит к перекрытию выгрузочного патрубка, накоплению материала в тангенциальном канале и выходу мельницы из строя. Удаление направляющих отбойников друг отдруга на расстояние, большее 1/4 ширины тангенциального канала, позволяет потоку материала за счет большойтурбулизации потоков обогнуть их, чтоприводит к снижению плотности потокови...

Номер патента: 1577828

Опубликовано: 15.07.1990

Авторы: Лещук, Озерский

МПК: B02C 13/26

Метки: дробилка, молотковая

...850Зависимость эффективности измельчения крупной фракции гидролизногосырья от угла установки колосниковприведена в таблице,Из таблицы следует, что наибольшая эффективность измельчения крупной фракции гидролизного сырья - щепы и коры - обеспечивается при углах установки колосников 65-85,Измельчение материала происходит при его защеплении между молотками и острыми выступающими кромками колосников, после чего измельченный материал выводится из дробилки через щели между колосниками 4. Резко расширяющиеся книзу щели между колосниками способствуют беспрепятственной разгрузке измельченного материала из дробилки. По истечении некоторого времениработы дробилки выступающие режущие. кромки колосников неизбежно затупляются и эффективность...

Номер патента: 1577829

Опубликовано: 15.07.1990

Авторы: Ивачев, Ломанцов

МПК: B02C 15/04

Метки: вертикальная, мельница, роликотарельчатая

...давления 11, масло из бака 18 и от насоса поступает через обратный клапан 20 в нагнетательную магистраль 16. При включении реверсивного гидрораспределителя 12 с помощью левого электромагнита нагнетательная магистраль 16 соединяется с трубопроводом 21, а сливная магистраль 17 соединяется с трубопроводом 22. В результате масло из нагнетательной магистрали 16 по трубопроводу 21 поступает в камеры 23 кругового гидроцилиндра 6, благодаря этому ротор 24 вместе с опорно-поворотной тарелью 3 поворачивается по часовой стрелке относительно неподвижного статора 25, закрепленного на неподвижном основании 1 мельницы.45На опорно-поворотную тарель 3 в промежутки между помольными роликами 4 поступает измельчаемый материал, который при повороте тарели...

Номер патента: 1577830

Опубликовано: 15.07.1990

Автор: Коротков

МПК: B02C 18/14

Метки: дробления, зерна, корнеплодов, кукурузы, обмолота, початков, резки

...установлен бункер 22, Для выдачи измельченных корнеплодов и кукурузных зерен в кожухе 21 выполнено выгрузное отверстие 23, а под ним размещена течка 24. Кожух 21 камеры 9. обмолота с бункером 22 прикреплен к корпусу электродвигателя 1 также стяжными шпильками с противоположной стороны от корпуса 18 дробильной камеры 4.Для безопасной эксплуатации устройства при обмолоте початков кукурузы оно снабжено резиновой диафрагмой 25, представляющей собой круглый диск из тонкого листа резины с несколькими прорезями по радиусу от центра до периферии диска. В устройстве предусмотрены также дроссельные заслонки 26 и 2, смонтированные в нижней части бункеров 5 и 22 соответственно.Устройство работает следующим образом.При открытии дроссельной заслонки...

Номер патента: 1577831

Опубликовано: 15.07.1990

Авторы: Гилязов, Дмитриев, Канафин, Савилов, Шатохин

МПК: B02C 25/00

Метки: барабана, загрузкой, мельницы

...между заданным значением производительности и ее текущим значениям, которая с учетом некоторого заранее оговоренного коэффициента (меньшего единицы) принимается в качестве очередного шага по увеличению производительности по исходному материалу(4) ц оЗ 1 где Ч - новое устанавливаемое знаочение по производительнос 20 ти;- текущее значение производительности;д. - текущее значение прнращения уровня загрузки,25 7 - заданное значение допусти 3мой скорости роста уровнязагрузки.Это позволяет учитывать динамикумельниды по изменению уровня загруз 3 О ки и ускорить процесс выхода мельницы из возможного состояния перегруза,сделать сам шаг воздействия переменным: чем глубже мельница находитсяв перегрузе, тем требуется больший35шаг по...

Номер патента: 1579480

Опубликовано: 23.07.1990

Авторы: Барбицкий, Сундеев

МПК: A01F 29/00, A01F 29/10, B02C 18/06 ...

Метки: измельчитель, кормов

...на фиг, 3 -вид Б на фиг, 2,Измельчитель кормов включает питатель, выполненный в виде подающеготранспортера 1, над которым установленнажимной транспортер 2. На выходе питателя расположены противорежущая пластина 3 и барабан 4 с ножами 5.Барабан 4 установлен на валу 6 на шлицах с возможностью возвратно-поступательноо движения вдоль оси вала, Накаждом торце барабан 4 подпружинен относительно вала пружинами 7 и 8, которыеустановлены В Обоймах Ч с Возможностьюрегулировки их жесткости за счет корончатых гаек 10,Измельчитель кормов работает следующим образом,Корм, подлежащий измельчению, укладывают слоем на транспортер 1, который спомощью нажимного транспортера 2 подает его к режущему барабану 4, Попадая между ножом 5 барабана 4 и...

Номер патента: 1579561

Опубликовано: 23.07.1990

Авторы: Дулаев, Ковальская, Кроль, Лазарев, Мерко, Талалаев

МПК: B02C 9/04

Метки: муки, мягкой, производства, пшеницы

...В полученных потоках. определяем общую стекловидность на дифакоскопе.Разделение на 15 потоков и определениеобщей стекловидности проводим в трехкратной повторноти для исключения воз можных ошибок при отборе проб иопределении стекловидности, Из каждогопотока получаем сорта зерна пшеницы: полностью стекловидные, полностью мучнистые, полустекловидные, По количествуполностью стекловидных зерен строим график зависимости этого показателя от числапотоков (фиг. 1). Определяем первую и вторую производные полученного графика, Затем по графику (фиг. 2) определяем точки, вкоторых первая и вторая производные имеют нулевые и экстремальные значения, темсамым находят точные гранулы изменениястекловидности, Пятнадцать потоков объединяют в зависимости от...

Номер патента: 1581261

Опубликовано: 30.07.1990

Авторы: Аникеев, Бодренков, Остриков, Печерских

МПК: A23N 17/00, B02C 2/04

Метки: дробилка, кормов

...в средней части два радиусных выступа 13 и 14 (Фиг.4) и закреплены в диаметрально расположенных Т-образных пазах 15 и 16 (Фиг.5) на диске 17, укрепленном на валу 18, получа ющем вращение через трансмиссию ат электродвигателя 19 (Фиг.1).Дробилка. работает следуюцим образом.От электродвигателя 19 через транс миссию вращение передается валу 18 и укрепленному на нем диску 17, который при помощи толкателей 9 и 10, размещенных в пазах 7 и 8 дебаланса 6, приводит последний в движение. 45 При вращении дебаланса создается центробежная сила, приводящая в движетние внутренний конус 3, который с наружным конусом 2 образует рабочую камеру, где происходит измельчение 50 продукта.Толкатели 9 и 10, на рабочих поверхностях которых размещены демпфируюцие...

Номер патента: 1581376

Опубликовано: 30.07.1990

Авторы: Зайченко, Лейтес

МПК: B02C 2/02

Метки: дробилка, инерционная, конусная

...движением дебаланса 7, заставляет наружный конус 5 обкатываться с проскальзыванием вокруг неподвижного конуса 11. Исходный материал поступает в пространство между конусами 5 и 1 1 и после раз- . рушения крупных частиц просыпается через забор 12, Здесь происходит окончательная ео дезинтеграция, Готовый продукт выходит из дробилки через течку 10.Конструкция дробилки обеспечивает простоту и удобство снятия наружного конуса 5 для очистки рабочих поверхностей конусов. формула изобретения1. Конусная инерционная дробилка,содержащая станину, неподвижный внут.ренний конус, наружный конус, закрепленный на амортизаторе соосно с внутренним конусом, и дебаланс, выполненный в виде тела качения, о т л и ч а ю щ а я с я тем,что, с целью упрощения...

Номер патента: 1581377

Опубликовано: 30.07.1990

Авторы: Давыдко, Кайков, Якимович

МПК: B02C 4/08

Метки: дробилка

...удобства ремонта корпус 1 может быть выполнен разъемным в плоскости осей вращения вал-30 ков 2. Для очистки налкон 2 в кор - пусе 1 установлены очистные скребки 9.Дробилка работает следующим образом, 35Материал поступает для предварительного измельчения на бильные валки б, которые приводятся во вращение приводами 7. Затем материал поступает на зубчатые дробящие валки 2, где 40 окончательно измельчается, Враще" цие дробящих валков 2 осуществляется от приводов 3. Очистка гладких поверхностей валков 2 осуществляется скребками 9, В процессе работы гидроцилиндр Я сообщает тележке 4 возвратно-поступательное перемещение, что предупреждает образование сводов над дробящими валками 2 и мертвых зон между стенками корпуса 1 и валками 2,...

Номер патента: 1581378

Опубликовано: 30.07.1990

Авторы: Корогод, Мымрик, Новицкая, Пономарев

МПК: B02C 13/09

Метки: мельница, ударно-вихревая

...размеров, при которыхсохраняется высокая эффективность измельчения и одновременно предохраня-,ются лопатки от истирания. Высотаклинового выступа менее укаэанногозначекия неэффективна, так как недос-таточно предохраняет лопатку от износа, а более - сккжается эффективностьударного измельчения исходного материала,Ряды лопаток на дисках 5-7 расположены на периферийной части дисковмежду рядами лопаток, закрепленных накорпусе и на дисках 6 и 7,.лопаткиодного ряда смещены относительно лопаток другого ряда на половину шагамежду лопатками. Отношение толщинылопатки к шагу между лопатками составляет 0,35-0,4. На валу ротора 4 смонтированы классификаторы 14, каждый из которых представляет шестигранную ступицу 14, закрепленную на шпонке на валу, на...

Номер патента: 1581379

Опубликовано: 30.07.1990

Автор: Шаблинский

МПК: B02C 18/06

Метки: куттер

...5 и ножевого вала 6 ис.пользуются электрсдвис лтели 21 и 22 спередаточными 4 ехасизмами (клиноременные передачи, редуктора).Вьп ружлтельотоного продукта состоит из укрепленнсс о ца валу 23диска 24 с приводом 25,Куттер работает с;ледуюпим образом.Включаются прсвды вращения ножевого вала 6 и слспи 4, открывается крьппка 3 и н чашу 5 за ружаются компоненты фарша. Крышка 7 ножевого вала 6 находится в крайнем правом положении и плотно прижата к стенке 13 станины 1 фиксатором 14. Конечный выключатель 19 контролирует данное положение крышки 7 и блокирует работу ножевого вала 6. Затем крышка 3 закрывается и осуществляется измельчение компонентов фарша ножевым валом 6 в рабочих режимах,11 осле окончания измельчения крыш- ка 3 снова...

Номер патента: 1581380

Опубликовано: 30.07.1990

Авторы: Зацаренко, Левчук, Тихонцов

МПК: B02C 18/06

Метки: дробилка, металлической, стружки

...через редуктор 15 вращает зубчатое колесо 14, в которов вмонтирован подвижньп 1 нож 13. Последний посредством шлицевого соединения передает врацение валу 3 дробилки вместе с остальными подвижными кожами 5 и рабочим органом 2, Стружка засыпается в загрузочную воронку и затягивается внутрь корпуса 1 рабочим органом, которьп 1 одновременно разрывает жгуты стружки. Далее материал разрушается первой группой подвижного 5 и неподвижного 8 ножей, Образовавшиеся элементы стружки про-, . сыпаются вниз в пространство между верхней и средней группами ножей, где контактируют с ориентирующими пластинами 16. При этом элементы стружки замедляют скорость своего падения и приобретают преимущественно вертикальную ориентацию своих больших осей. В...

Номер патента: 1581381

Опубликовано: 30.07.1990

Авторы: Алтухов, Борисочкин, Левченко, Титова

МПК: B02C 19/00

Метки: измельчения

...через которые в устройствопоступает материал, В камерах 2 и 3равномерно по окружности дисков размещены поршни Я, на штоках которыхзакреплены копиры 9, которые взаимодействуют с проФилированными торцовыми поверхностями 10 и 11 корпуса 1.Между внешними торцовыми поверхностями камер 2 и 3 и копирами 9 размеценыпружины 12. В зазоре между камерами 302 и 3 установлено приспособление длявывода измельченного материала 3,Устройство работает следующим образом.Материал, подлежащий иэмельчению, подается в устройство через загрузочные патрубки би 7,выполненные в корпусе 1,и попадает на вращающиеся шнеки 4 и 5, которые получают вращение от - приводов, Камеры 2 и 3 таже получают вращение от приводов, причем врацаются они в противоположные стороны,...

Номер патента: 1581382

Опубликовано: 30.07.1990

Авторы: Берлявский, Горин, Дьяков, Мадоян, Паско

МПК: B02C 21/02

Метки: измельчения, крупнокускового, смерзшегося, топлива

...положении. Правые части 18 цепи лежат на рабочей поверхности 14 рельсов 13, поэтому при падении на них выгружаемой массы разрушающее усилие не сосредотачивается в крайних звеньях, отпадает необходимость в защите цепей сверху. 1 ОПри движении установки цепи через пазы 20,21 в ведущих колесах 11 зацепляются с ними. Этим обеспечивается синхронность движения левой и правой частей установки, отсутствие пере- ,15 косовипробуксовки при ее работе, равномерный износ колес.Для надежного зацепления ведущего колеса с цепью и очистки последней от угля служат обводные звездочки 12, 20 которые устанавпиваются таким образом,чтобылевые ветви 17 цепей проходили между крышкой установки и колесными опорами 10 параллельно рабочей поверхности 14 рельса 13....

Номер патента: 1581383

Опубликовано: 30.07.1990

Авторы: Сергеев, Храмов

МПК: B02C 25/00

Метки: вентилируемой, мельницы, производительности

...рассогласования одновременно с детектором 16 поступает ца регулятор 10, который с помощью механйзмов 11 и 2 увеличивает скорость поступления сырья в мельницу, поскольку скорость вентиляции остается неизменной., количество материала в мельнице возрастает; увеличиваются выходные сигнали датчиков 5 и 6; возрастает сигнал обратной связи от блока 15; уменьшается сигнал рассогласования ца выходе элемента 9 сравнения до нулевого значения; скорость загрузки перестает изменяться. При этом, когда сигнал рассогласования уменьшится до порогового значения компаратора 17, срабатывает его выход М (" Меньше" ), триггер 18 обнуляется, выход триггера принимает исходное значение логической "1" и открывает ключ 19.Выходной сигнал регулятора 10,...

Номер патента: 1581384

Опубликовано: 30.07.1990

Авторы: Дружбляк, Николин, Пистун

МПК: B02C 25/00

Метки: барабанной, загрузки, мельницы, шаровой

...состоящим из акселерометра 2 и полосового усилителя 3, полученный сигнал подается на двухпозиционный регулятор 4, выполненный на базе электронного регулятора, Устройство 5 дискретной перестройки уставок может быть выполнено на базе логических схем, воздействует на кооректирующую цепочку регулятора 4. На устройство 5 дискретной перестройки уставок поступают сигналы или от реле б времени, или от контактов, отключающих питатель 7 мельницы, Блок 8 сравнения, выполненный на базе электронных компараторов после отключения питателя, постоянно сравнивает измеренное значение виброускорения со значением нижней уставки,и до момента начала увеличения виброускорения дает разрешение на дополнительное уменьшение значений верхней и нижней уставки.Запуск...

Номер патента: 1582977

Опубликовано: 30.07.1990

Авторы: Балинт, Бела, Габор, Геза, Жолт, Карой, Ласло, Пал, Тибор, Ференц, Шандор, Янош

МПК: B02C 19/06

Метки: аэродинамическая, мельница, струйная

...входят также три продувочные трубки соответственно на каждыйэжектор, Углы установки пересекающихся эжекторов должны выбираться в зависимости от размеров зоны предварительного измельчения .таким образомчтобы вектор скорости предварительноизмельченного материала был направленв сторону эоны измельчения, Конструкция корпуса помольной камеры 2 периферических измельчающих эжекторов 10регулируемого ограждения из лезвий5013, а также устройства загрузки иэмельчаемого материала точно такая же,как и в рассмотренном варианте, Нафиг, 4 показана система загрузки измельчаемого материала. Бункер для .хранения подлежащего измельчению ма.териала 20 оборудован ре 1 улируемымижалюзями 21. Подлежащий нзмельчению материал поступает из бункера на дисковый...

Номер патента: 1583164

Опубликовано: 07.08.1990

Автор: Клушанцев

МПК: B02C 1/02

Метки: дробилка, щековая

...направлении ипоэтому при дроблении вертикально колеблется под действием трения, передаваемого дробильным материалам. Этоуменьшает истирание дробящих плит,Горизонтальные раздавливающие усилиявоспринимаются РП. 1 ил. направляющих вертикальных перемещенийэтой щеки, причем в этой функции могут быть применены тела качения илииные известные элементы подобногоназначения.Силовое замыкание кииематическихзвеньев осуществляется узлами 9 оттяжки щек.Посредством упругих элементов 10щека 2 подпружинена относительно корпуса в вертикальном направлении,В вариантах выполнения упругиеэлементы могут быть установлены только внизу, продольные их оси могут несовпадать с вертикалью,В процессе работы дробилки привращении эксцентрикового вала...

Номер патента: 1583165

Опубликовано: 07.08.1990

Автор: Добровольский

МПК: B02C 13/02

Метки: дробилка, кормов

...пальцы выполнены с изгибом против вращения, По мере продвижениясырья оно уплотняется транспортером4 и подается к противоударной пластине 6, которая монтируется в основаниигорловины, к прижимному приспособлению, при этом сырье постоянно находится в сжатом состоянии,Расположение противоударной пластины 6 в загрузочной горловине науровне ниже горизонтальной оси ротора на 1/3 ширины молотка способствуетзатягиванию сырья в камеру измельче 1583165ноя в зону действия молотков ротора 12,Необходимая скорость подачи сырьяв дробилку обеспечивается вариатором или многоступенчатым редуктором1 При измельчении сыпучего материала в дробилку вставляется решето 17.Для ограничения выдувания продуктовизмельчения из дробильной камеры черЕз горловину в...

Номер патента: 1583166

Опубликовано: 07.08.1990

Автор: Кузаков

МПК: B02C 13/14

Метки: измельчения

...перфорированной, сферообраэной емкости (сосуда), полости которых сообщены междусобой.Вращение корпусу 1 и вертикальному валу 14 передается через клиноременную передачу от,индивидуальныхприводов (пе показаны) на шкивы 22и 23.Устройство работает следующим обРазом,Исходный материал через вертикальный питатель 3 поступает на защитныйкозырек 16. 1 Ри падении с козырька16 частицы (куски) материала встречаются с вращающимися ударными плоскостями 21 и разрушаются.Готовый продукт в виде мелких частиц и пыль через перфорацию сферического наконечника 15 и плоскостей21 по вертикальному пустотелому валу14 уносятся воздушным потоком черезвоздушную систему 18 в пылеосадительное устройство, например циклонили классификационную камеру с фильтрующими...

Номер патента: 1583167

Опубликовано: 07.08.1990

Авторы: Алексеев, Калиниченко, Сокур

МПК: B02C 17/22

Метки: барабанной, мельницы, разгрузочное

...и периферийными частями 8радиусов (стрелками показано направление вращения мельницы).Разгрузочное устройство работаетследующим образом.Измельченный в барабане мельницыматериал в виде пульпы проходит через отверстия 2 решетки 1 и попадаетпод тыпьные поверхности 7 боковыхстенок 5 элеваторов 4, При вращениибарабана мельницы измельченный материал подхватывается боковыми стенками 5 и при движении по ним попада 35ет в зоны сплошной неперфорированнойповерхности 3 решетки 1, затем в.разгрузочную втулку 6 и выгружаетсяиз мельницы. 40Оптимальная длина периферийныхчастей 8 радиусов решетки, ограничивающих участки с отверстиями 2, сос, тавляет О, 1-0,4 диаметра барабанамельницы Пб (фиг, 1), так как приуменьшении длины периферийных частей8 радиусов...

Номер патента: 1583168

Опубликовано: 07.08.1990

Авторы: Белицкий, Зацаренко, Тихонцов, Чухно

МПК: B02C 18/06

Метки: дробления

...следующего ножа ротора 5 сминимальным зазором, отсекая захва"ченный участок клубка стружки засчет деформацйи срезаТем самым стружка измельчается не за счет сжатия ее между роторами, а за счет среза при относительном двюкении ножей. Длина 1 дуги центрального угла между ножами ротора 4, имеющего меньшее число ножей, не превышает диаметр и перФорации днища у ротора 5 она еще меньше ввиду большего числа ножей), благодаря чему длина образующихся после одного акта дробления витков стружки мало отличается от диаметра перфораций. Кроме того, поскольку размеры зуба Б и Ь также не превьппают диаметр перфорации, ножи разрезают стружку на элементы такого размера, при котором они выходят через днище практически без повторного дробления....

Номер патента: 1583169

Опубликовано: 07.08.1990

Автор: Кондрашов

МПК: B02C 19/06

Метки: известняковой, муки

...виде 7-образного канала и имеетразгрузочное устройство 14, а на выходе из камеры установлены аппараты15 тонкой очистки, соединенные с дымовой трубой .16.тУстановка работает следующим образом.Исходное карбонатное сырье из бункера сырья 5 питателем 4 через загрузочный узел 3 подается в шахтную сушилку 2, где попадает на дуговые гро" 45хоты 7, установленные последовательно, где отделяется готовая извеснаковая мука, которая по течке поступает в приемные бункеры 6, а крупныечастично высушенные частицы сырьяпоступают на измельчение в помольныйаппарат 9.Рабочий воздух от нагнетательногоаппарата, проходя теплообменник 8,нагревается и поступает в эжекторы10, захватывает пыпегазовый поток изпомольного аппарата 9, после чего направляется на...

Номер патента: 1583170

Опубликовано: 07.08.1990

Авторы: Ворончихин, Первухин, Хопунов

МПК: B02C 19/18

Метки: зернистого, компонентами, магнитными, разрушения

....поля может быть гармоническим, соответствовать синусоидальному закону,Работа устройства в том случае,3 О когда используются источники переменного магнитного поля 5 (импульсного или комбинированного), когда частота этого поля превышает частотудвижения рабочих органов 2 (частотуциклов) аналогична описанной ранее,что следует из сравнения циклов деформирования (фиг. 6) и напряженности переменного магнитного поля(фиг. 8).4 О Рабочие органы 2 устройства могутбыть выполнены в виде щек, валков,конусной чаши или конуса, в зависимости от .применяемого для разрушения оборудования., 45 Способ и устройство проверены влабораторных условиях, Материаломдля разрушения служила железная рудакрупностью -12+8 мм, с массовой долей железа в ней...

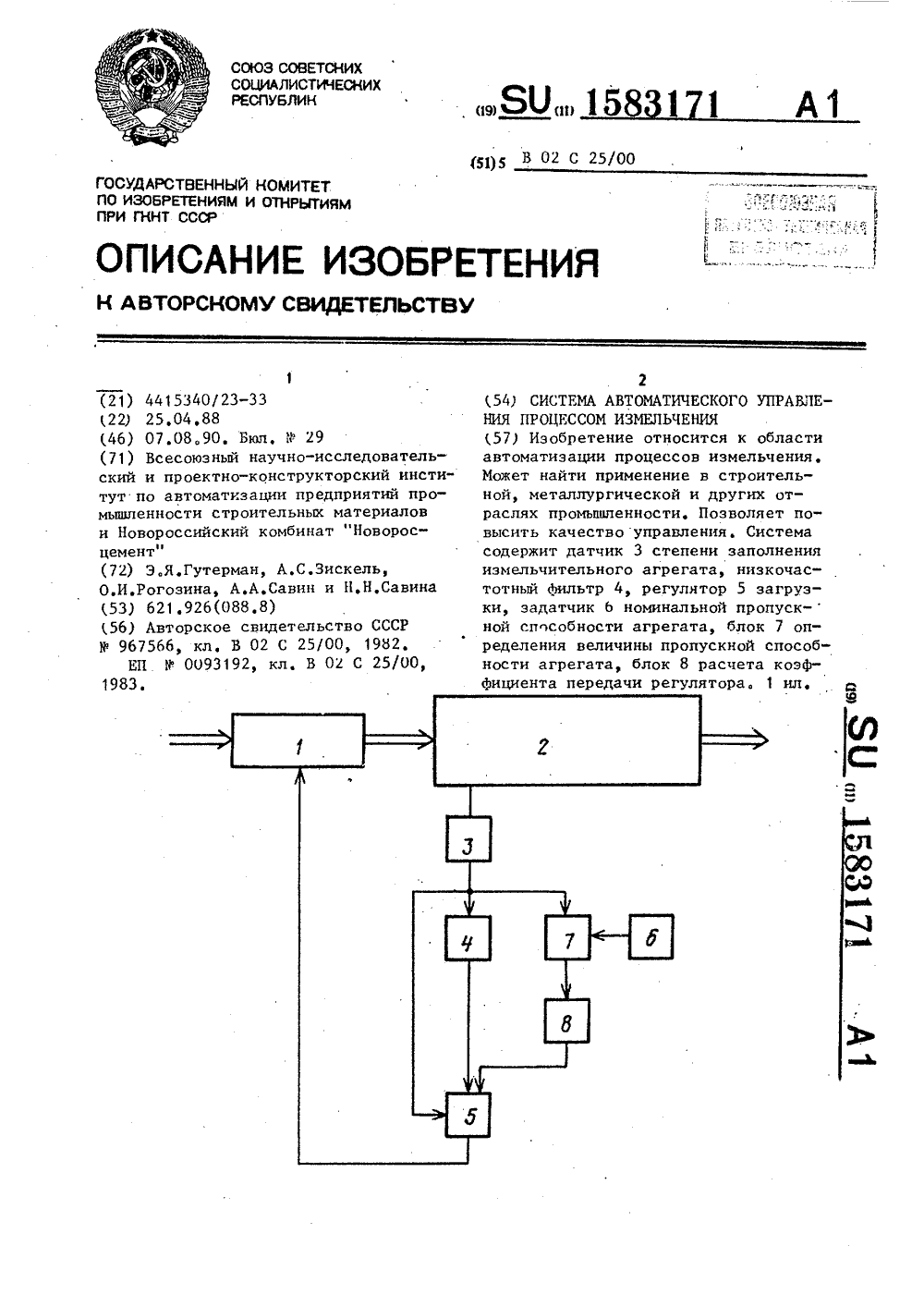

Номер патента: 1583171

Опубликовано: 07.08.1990

Авторы: Гутерман, Зискель, Рогозина, Савин, Савина

МПК: B02C 25/00

Метки: измельчения, процессом

...способностиагрегата. Уменьшение коэАфициентарегулирования необходимо производитьпо следующей причине. Агрегат переходит в режим недогрузки в случае резкого увеличения размалываемости текущей порции измельчаемого материала,пуска агрегата, отсутствия поступления материала в агрегат (забитиевходной течки, отсутствие сырья, отказ от работы транспортирующих механизмов и т,п.)В любом из этих случаев, поскольку степень заполненияагрегата падает, основной контур регулирования увеличивает расход материала в мельницу, причем в большомколичестве, что приводит либо к реэкому пер .;олненью . регата (еслиуменьшится размалываемость сырья),либо к пересыпанию материала на,цапфу измельчительного агрегата (напри 5мер, при забитии входной течки),...
