B02C — Дробление или измельчение различных материалов; помол зерна
Устройство для измельчения материалов
Номер патента: 1080850
Опубликовано: 23.03.1984
МПК: B02C 7/08
Метки: измельчения
...специальный делитель 7 крестообразнойФормы, в котором выполнены каналы8 для подачи воды и других реагентов, уменьшающих крепость иэмельчаемого материала.В верхней части камеры установлен пластинчатый питатель 9 и распределительное устройство 10, а в 60боковой поверхности выполнены окна 11,Роторный рабочий орган установленв верхней 12 и нижней 13 опорах.Под роторным рабочим органом установлен разгрузочный конвейер 14. 65 Устройство работает следующим образом,Дробимый материал. с помощью плаетинчатого питателя 9 поступает через распределительное устройство 10в конусообразную камеру 2. Часть материала проваливается через отверстия колосниковой решетки 4, а частьзастревает в ней, образуя рабочуюповерхность, представленную...
Устройство для измельчения кормов
Номер патента: 1080851
Опубликовано: 23.03.1984
МПК: B02C 13/02
Метки: измельчения, кормов
...цель достигается тем, что в устройстве для измельчения кормов дека выполнена из секций, расположенных параллельными рядами в поперечном и продольном направлениях, причем расстояние между секциями в продольном направлении уменьшается по ходу движения материала.На Фиг, 1 изображено устройство для измельчения кормов, общий вид на Фиг. 2 - вид А на Фиг. 1. 30Устройство для измельчения кормов включает рабочую камеру 1 с ротором 42, декой 3 которая выполнена иэ секций 4, расположенных параллельными рядами в поперечном и продольном 35 направлениях, причем расстояние 5 между секциями в продольном направлении уменьшается по хьду движения материала. ЮФилиал ППП "Патент", г.Ужг Устройство для измельчения кящовработает следующим образом,Из...
Роторная дробилка
Номер патента: 1080852
Опубликовано: 23.03.1984
Авторы: Аврамов, Мисник, Пахомова, Хмельковский, Царегородцев
МПК: B02C 13/04
...привод 11,Однако укаэанная дробилка обеспечивает недостаточный эффект избирательного дробления.Наиболее близкой к изобретению по 1 технической сущности является роторная дробилка, содержащая корпус, ротор с дробящими элементами и подпружиненные отражательные плиты, загрузочное и выгрузочное отверстия 121.Недостатками известной роторной дробилки являются низкие эффективность избирательного дробления и надежность в работе.Цель изобретения - повышение эффективности избирательного дробления3 и надежности работы дробилки.Указанная цель достигается тем, что в роторной дробилке, содержащей корпус, ротор с дробящими элементами, подпружиненные отражательные плиты, ЗО загрузочное и выгрузочное отверстия, ротор выполнен в виде перфорированного...
Устройство для измельчения материалов
Номер патента: 1080853
Опубликовано: 23.03.1984
Авторы: Баглай, Емельянов, Мовчиков, Подушкина
МПК: B02C 13/14
Метки: измельчения
...из которых на общем вертикальном валу укреплен рабочий орган, причем зазор между корпусом и рабочим органом уменьшается сверху вниз 21.Недостатками известного устройства являются низкая эффективность процесса измельчения и невысокие технико-зкономические показатели,Цель изобретения - интенсификация процесса измельчения и улучшение технико-экономических показателейУказанная цель достигается тем, что в устройстве для измельчения материалов, содержащем расположенные один над другим и соединенные между собой корпусы, в каждом из которых на общем вертикальном валу укреплен рабочий орган, причем зазор между корпусом и рабочим органом уменьшается сверху вниз, каждый рабочий орган выполнен в виде двух конусов из упругого материала,...
Центробежная мельница
Номер патента: 1080854
Опубликовано: 23.03.1984
Авторы: Мизонов, Недзельский, Ушаков
МПК: B02C 13/14
Метки: мельница, центробежная
...ротора со стороны нижнего диска рабочее колесо вентилятора. В этой мельнице эФфективность измельчения повышается за счет того, что мелкие частицы через переточные трубы выводисперсный состав готовой пыли, выносимой из каждой ступени., различен. Это обстоятельство снижает равномерность получаемого готового порошкообразного продукта.Цель изобретения - повышение производительности мельницы, равномерности фракционного состава готового порошкообразного продукта, снижение удельных энергозатрат и износа ударных элементов.Поставленная цель достигается тем, что в центробежной мельнице, содержащей многоступенчатый корпус, расположенный в нем ротор в виде вертикального вала, несущего диски с ударными элементами, диаметр которых ступенча-. то...
Ротор дезинтегратора
Номер патента: 1080855
Опубликовано: 23.03.1984
Авторы: Воолма, Гуревич, Кипнис, Моллер, Ушаков, Фихте
МПК: B02C 13/22
Метки: дезинтегратора, ротор
...клеток.Цель изобретения - обеспечениевозможности измерения условных прочностных характеристик микробных клеток путем повышения эфФективностисоударения клеток с ударными элементами.Указанная цель достигается тем,что в роторе деэинтегратора, вклю-чающем установленные вертикально,параллельно и с возможностью вращения в противоположные стороны диски,в одном из которых выполнено загрузочное отверстие, один из дисков попериферии имеет охватывающий другойдиск кольцевой выступ, в котором выполнены поперечные сквозные каналы,а в охватываемом диске - сквозныерадиальные каналы, сообщенные с загруэочным отверстием и расположенные противоположно каналам выступа..На чертеже изображен ротор дезинтегратора, общий вид.Ротор...
Измельчитель
Номер патента: 1080856
Опубликовано: 23.03.1984
Авторы: Бердяев, Булатова, Параскун, Шапиро
МПК: B02C 15/08
Метки: измельчитель
...например асбестосодержащих, на поверхности корпуса происходит образбвание уплотненного слоя материала, в результате чего эфФективность измельчениярезко падает. Цель изобретения - повышение эф"Фективности процесса измельчения вяэ.ких и волокнистых материалов.Поставленная цель достигается тем,что н измельчителе, содержащем корпус и размещенный в нем ротор с телами измельчения н виде роликов, поперечное сечение которых имеет формумногоугольника с выпуклыми сторонами, последние имеют различные радиусы кривизны.При этом радиусы кривизны сторонмногоугольника поперечного сеченияроликов могут быть равны или меньшерадиуса внутренней поверхности корпуса и равны или больше описаннойокружности многоугольника.На фиг, 1 изображен...
Дробилка для плодово-ягодного сырья
Номер патента: 1080857
Опубликовано: 23.03.1984
Авторы: Абрамов, Брикс, Герасименко, Зайцев
МПК: B02C 15/14
Метки: дробилка, плодово-ягодного, сырья
...центре дна 2 крепится мотор-редуктор 3, а по его периФерии расположены окна 4. Мотор-редуктор 3 через вертикальный вал 5 соединен с крестообразным водилом б, на двух концах которого укреплены напорные шнеки 7, а на двух других концах - катки 8, Поверхность катков 8 выполнена из набора взаимно пересекающихся ножей 9, образующих решетку, опирающуюся на обод 10, который закреплен на радиальных ребрах 11. Обод 10 с радиальными ребрами 11 образуют окна 12. Крышка 13 закрывает конические шестерни 14 и 15 планетарного механизма 16. Кожухи 17 напорных шнеков 7 образуют приемное устройство 18. К корпусу 1 прикреплены кожухи 19 и 20, образующие кольцевой канал 21 для приема раздробленного сырья. К кожуху 17 прикреплен ограничитель 22,Напорные...
Устройство для измельчения материалов
Номер патента: 1080858
Опубликовано: 23.03.1984
Автор: Поткин
МПК: B02C 17/04
Метки: измельчения
...позволяет обеспечить равномерный ход привода и его нормальную работу. Так как ведущий валвращается равномерно, то угловыеускорения барабанов относительноцентростремительных ускорений значительно больше, чем в известномустройстве, при одинаковом угле ме".ду осями барабанов и ведущего вала:,Воэможность получения больших, чемв известном устройстве, угловых ускорений относительно центростремительных позволяет повысить эффектив=.ность измельчения и активации впредлагаемом устрой=е. Кроме тог;,ускорение и замедление скорости вращения одного барабана происходят засчет энергии, затрачиваемой на замедление и ускорение вращения другого барабана. Это позволяет в предлагаемом устройстве значительноснизить расход энергии по сравнению с...
Бисерная мельница
Номер патента: 1080859
Опубликовано: 23.03.1984
Авторы: Ахтеров, Байтина, Котиков, Лапшин, Манусов, Миримский, Парижер, Перов, Сайдалиев, Сорокин
МПК: B02C 17/16
...фиг. 1 изображена бисерная мельнкца, вертикальный разрез; на фиг. 2 - взаимное расположение корпуса к дисков и схема направленныхпотоков внутри бисерной мельницы,Бисерная мельница состоит кзкорпуса 1 с водяной рубашкой 2, в котором размещен вал 3 с закрепленными на нем дисками 4. В дисках 4 вблизи оси имеются отверстия. Между дисками на валу касажены дкстанционные втулки 5 и вместе с дискамистянуты гайкой б, навернутой наконец вала 3, Вал 3 уплотнен. в корпусе сальником 7. Вал укреплен вкорпусе консольно и потому имеетзакрепленные опоры 8. В нижней внутренней части корпуса над днищем закреплена сетка 9. Верхняя часть цилиндрического корпуса имеет расширение, внутри которого закреплена сетка 10. Рабочая внутренняя часть корпуса имеет...
Бисерная мельница
Номер патента: 1080860
Опубликовано: 23.03.1984
Авторы: Ахтеров, Бунцельман, Котиков, Лапшин, Манусов, Михайлов, Парижер, Перов, Сайдалиев
МПК: B02C 17/16
...цилиндрическая часть корпуса с сетками 9 и 10 вместе с крышкой образуют замкнутый объем, заполненный мелющими телами,Мелющие тела - бисер, представляют собой шарики, выполненные из20 металла, стекла, твердых окисловили сплавов, Размер шарика большеразмера ячейки сетки.В днище корпуса расположен шту.цер 11, который вместе с насосом (не25 показан) служит средством для вводасуспензии грубо измельченного вещества. Грубое измельчение до размеров частицпри которых они свободно проходят через сетку 9, яв 30 ляется подготовительной операциейперед тонким измельчением. Средством для вывода измельченного вещества является сетка 10 и штуцер 12,В водяной рубашке 2 для съема избыточного тепла имеются штуцер 13 дляввода хладагента и штуцер 14...
Трубная мельница
Номер патента: 1080861
Опубликовано: 23.03.1984
Автор: Чурюмов
МПК: B02C 17/18
...предлагаемая мельница, продольный. разрез; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1.Внутри барабана 1 с входной 2 и выходной 3 цапфами расположена од" на или несколько поперечных перегородок 4 с отверстиями, количество которых может быть до четырех (чем большая требуется тонкость помола, .тем больше перегородок 4). На фиг,1 показано две перегородки, которые образуют камеры 1 и 11. В камерахА,установлены продольные перегородки 5, вйщолнвнные криволинейными по ради- усной кривой, обращенной выпуклостью к оси вафельницы количество которых может быть от трех до девяти (чем больше диаметр барабана 1 и чем большая требуется тонкость по мола, тем больше перегородок 5 в одном сечении).Перегородки могут быть...
Устройство для измельчения металлической стружки
Номер патента: 1080862
Опубликовано: 23.03.1984
Автор: Гиндуллин
МПК: B02C 18/26
Метки: измельчения, металлической, стружки
...стружки проходит неразорванной (не измельченной) и наматывается на ротор, закрывая ножи.Возможность протаскивания неизмельченной стружки через зазор между ножами не гарантирует получение определенной длины дробления стружкииз вязких материалов (по действующему ГОСТУ 1639-78 длина не должнапревышать 100 мм) . Таким образом, 40известное устройство не надежно вработе.Цель изобретения -повышение надежности измельчения стружки из вязкого металла.45Поставленная цель достигается тем,что в устройстве для измельченияметаллической стружки, содержащеммеханизм подачи стружки, барабан свинтовыми ножами и взаимодействующую с ним подпружиненную планку срежущей частью, планка подпружинена н радиальном по отношению к ножевому барабану направлении, а...
Вибрационная роликовая мельница
Номер патента: 1080863
Опубликовано: 23.03.1984
Авторы: Кремплевский, Смирнов
МПК: B02C 19/16
Метки: вибрационная, мельница, роликовая
...роликоваямельница, содержащая упруго установленный корпус с помольным стаканом,в котором размещен измельчающий 10ролик. Корпус несет вибровозбудитель и снабжен загрузочным патрубкоми торцовыми выгрузочными решетками 1,Недостаток этой мельницы - низкая степень измельчения при переработке ряда дисперсных материалов.Целью изобретения является повы-шение степени измельчения.Эта цель достигается тем, чтомельница снабжена размещенным в помольном стакане дополнительным роли-.ком, причем основной и дополнительный ролики аксиально расположены исоединены посредством эластичноймуфты.На чертеже изображена предлагаемая мельница, общий вид.В корпусе 1, несущем вибровоэбудитель 2 и опирающемся пружинамина основание 4, смонтирован помоль Редактор...
Дробильный агрегат
Номер патента: 1080864
Опубликовано: 23.03.1984
Авторы: Антонович, Третьяков, Устинов, Хмелевский
МПК: B02C 23/02
Метки: агрегат, дробильный
...из дробилки образуется нагромождение арматуры. Это снижает экономичность переработки таких плит.Цель изобретения - повышение экономичности переработки плит с арматурными каркасами. ЗОПоставленная цель достигается тем, что дробильный агрегат снабжен смон.тированиым за дробилкой механизмом сплющивания и выгрузки каркасов, выполненным в виде установленных один 3 над другим вальцев с приводом отвала дробилки.На фиг. 1 изображен предлагаемый агрегат, фронтальный разрез; на фиг. 2 - то же, план. 40 Агрегат содержит раму 1, на которой смонтирована верхняя подвижная щека 2, привод 3 качаний этой щеки и неподвижная щека с передней 4 и зад ией 5 частями. Перед дробилкой ра раме 1 смонтирован пластинчатый конвейер 6 с упорами-толкателями 7 и...
Предохранительное устройство дробилки
Номер патента: 1080865
Опубликовано: 23.03.1984
Авторы: Асташин, Коновалов, Ромашов, Сперанский
МПК: B02C 23/04
Метки: дробилки, предохранительное
...расцепления муфты при выдвижении роликаиз паза в случае перегрузки дробилки, 5 О В этом главное достоинство устройства. Кроме того, поскольку шарнирно 65 рычажный механизм при срабатыаании На фиг, 1 изображено предлагаемое предохранительное устройство, фронтальный разрез; на фиг, 2 разрез А-А на фиг. 1. Предохранительное устройство содержит маховик или шкив-маховик 1, шарнирный многозвенник 2 и фрикционную муфту 3, соединенную с многоэвенником рычагом 4. Многозвенник состоит из рачага 5, шарнирно прикрепленного к водилу б, серьги 7, шарнирно прикрепленной к рычагу 5 и стакану 8, подпружиненному относительно водила пружиной или пружинами 9, рычаг 5 несет ролик 10, вхо дящий в паз маховика 1фрикционная муфта содержит втулку 11, жестко...
Способ мокрого помола твердого материала
Номер патента: 1080866
Опубликовано: 23.03.1984
Авторы: Василенко, Гетман, Гончарук, Калашников, Кантор, Касьянов, Линецкий, Мельник, Онофрейчук, Сагура, Снежной, Таран
МПК: B02C 23/06
Метки: мокрого, помола, твердого
...вещества. Образование соль- ватных оболочек ускоряет проникновение жидкости в отдельные частицы, имеющие неснлошности из-за микротрещин и других дефектов на поверхности и усилить расклинивающий эффект. После образования в твердых частицах расклинивающих прослоек жидкости дальнейшее поддержание повышенной температуры может быть прекра-щено,П р и ь е р, Металлургическийшлак (отработанная смесь литейногопроизводства) либо другой измельчаемый материал загружают в лабораторную мельницу. Воду перед заливкойпредварительно нагревают до температуры 313-363 К, До такой же температуры нагревают измельчаемый10 материал, В процессе, помола достигнутая температура поддерживается втечение 42-72 мин, при общей длительности всего цикла помола...
Способ автоматического управления технологическим режимом работы одностадийного агрегата мокрого помола
Номер патента: 1080867
Опубликовано: 23.03.1984
МПК: B02C 25/00
Метки: агрегата, мокрого, одностадийного, помола, работы, режимом, технологическим
...фиг. 1 приведены кривые Ж =1(9 )для двух пар значений измельчаемости руды и песка; на фиг. 2 - функ 10 циональная схема устройства, реализующего способ,Сущность способа заключается нследующем,Используется экстремальная зависимость циркулирующей нагрузки отрасхода руды. т.е, сумме расходаРуды и циркулирующейнагрузки;измельчаемость начальная (расчетная)руды и песка (рециркулирующего);коэффициент сниженияизмельчаемости с ростом общей загрузкимельницы./Из анализа кривых, приведенныхна Фиг, 1, видно, что точка экстре мума, соответствующая предельно допустимому значению расхода руды(граница устойчивой зовы), с изменением иэмельчаемости рудй смещается в сторону иных предельно допусти мых значений циркулирукхцей нагРузки.А...

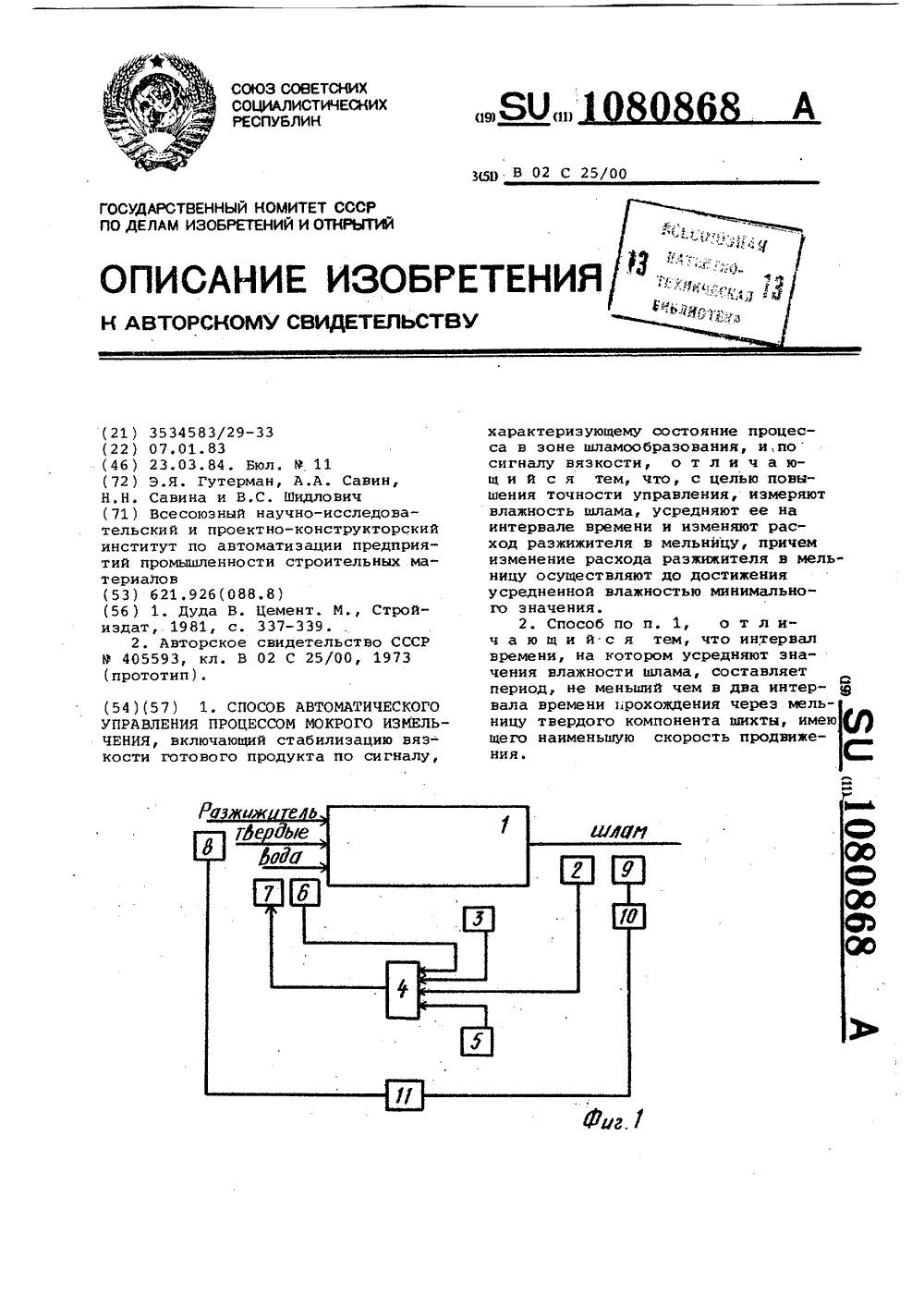

Способ автоматического управления процессом мокрого измельчения
Номер патента: 1080868
Опубликовано: 23.03.1984
Авторы: Гутерман, Савин, Савина, Шидлович
МПК: B02C 25/00
Метки: измельчения, мокрого, процессом
...и снижая внутреннее трение между ними.Эффективность раэжижителя существенно зависит от его физико-химических свойств, при этом каждый разжижитель характеризуется оптимальной концентрацией, превышение которой ведет к повышению вязкости шлама. Кроме того, вследствие изменения физико-химических свойств иэмель 15 ченного материала зависимость между расходом разжижителя и вязкостью шлама постоянно дрейфует. Поэтому оптимальный расход разжижителя не может быть вычислен один раз однозначно и должен определяться постоянно в процессе управления измельчени ем. Количество раэжижителя должно быть таким, чтобы полностью покрыть монослоем всю вновь образованную поверхность измельчаемого матерна ла, в этом случае вязкость готового шлама будет...

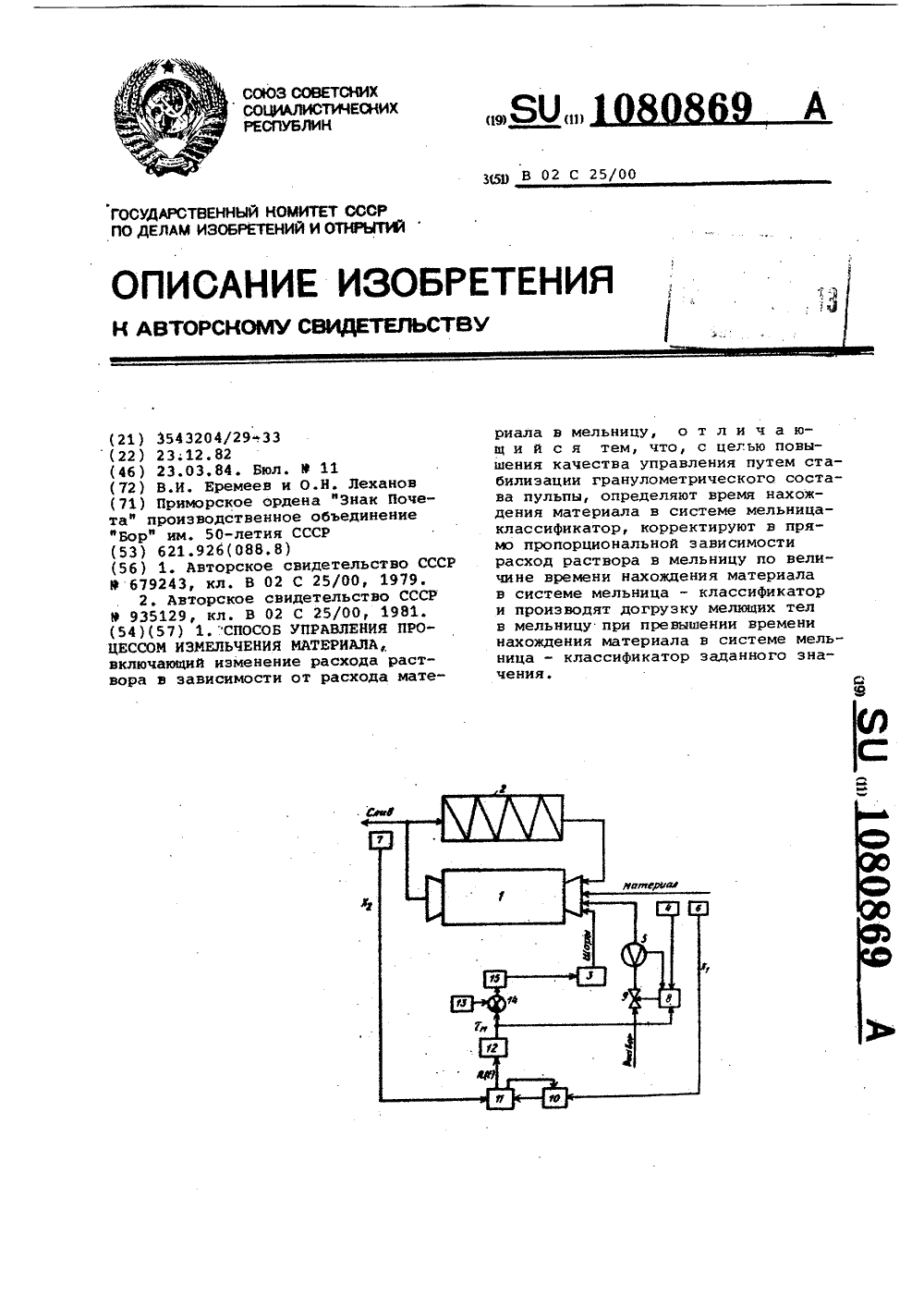

Способ управления процессом измельчения материала
Номер патента: 1080869
Опубликовано: 23.03.1984
МПК: B02C 25/00
Метки: измельчения, процессом
...расхода растворав зависимости от расхода материалав мельницу, определяют время нахождения материала в системе мельница - классификатор, корректируют впрямо пропорциональной зависимости расход раствора в мельницу по величине времени нахождения материалав системе мельница - классификатори производят догрузку мелющих телв-мельницу при превышении временинахождения материала в системе мельница - классификатор заданного эначе:ия. кроме того, измеряют физикохимические свойства материала на вхо де в мельницу и в сливе классификатора, определяют их взаимокорреляционную функцию, а время нахожденияматериала в системе мельница - классификатор находят по положению мак симума взаимокорреляционной функНа чертеже изображена блок-схема устройства,...
Способ измельчения зернистого материала
Номер патента: 1082483
Опубликовано: 30.03.1984
Авторы: Афонин, Блиничев, Бобков, Клочков, Смирнов
МПК: B02C 19/06
Метки: зернистого, измельчения
...измельчения зернистого материала, включающему противо- точный контакт струй аэросуспенэии, полученных введением энергоносителя в псевдоожиженыый слой зернистого материала, последующую классификацию полученного продукта и повторное измельчение выделенной грубой фракции, струи энергоносителя вводят в слой псевдоожиженного материала.При этом струю энергоносителя можно подавать импульсно.Введение струи энергоносителя в псевдоожйженный слой и эжекция измельчаемого материала непосредственно из слоя позволяют разогнать частицы материала без их контактирования с элементами измельчителя. При этом периферийные частицы в струе аэросуспензии и частицы, разлетающиеся из зоны соударения в разные стороны, трутся и ударяются не о элементы...
Футеровочная плита
Номер патента: 1084070
Опубликовано: 07.04.1984
Авторы: Народницкий, Романов
МПК: B02C 17/22
Метки: плита, футеровочная
...13Эти плиты обладают более высоким сроком службы, чем плиты без выступов, однако подвержены быстрому износу.Наиболее близкой к изобретению по технической сущности является . футеровочная плита с выступами на рабочей поверхности из износостойкого сплава, закрепленными в стальной основе плиты. Основой такой плиты служит пластичная сталь, а рабочая поверхность представляет собой . элементы иэ белого износостойкого чугуна, залитые в эту основу 12 ,Недостатками такой футеровочной плиты являются невысокая сопротивляемость материала выступов ударным нагрузкам и низкий срок службы плитыеЦель изобретения - повышение ударной стойкости выступов и срока службы футеровочной плиты.Поставленная цель достигается . тем, что в футеровочной плите с 084070...
Конусная инерционная дробилка
Номер патента: 1085624
Опубликовано: 15.04.1984
Авторы: Зарогатский, Иванов, Митрофанов, Сафронов, Туркин, Черкасский
МПК: B02C 2/02
Метки: дробилка, инерционная, конусная
...штанги в данной дробилке смонтирован на втулке с помощью надпятника или посредством болтового соединения. В любой из этих модификаций демонтаж внутреннего конуса можно осуществить только посредством разборки узла крепления его брони, что является весь ма трудоемкой и длительной операций.Монтаж внутреннего конуса завершается закреплением его брони в условиях стесненного пространства внутри дробилки, что является не менее трудоемкой операцией, чем при демонтаже.Цель изобретения - снижение трудоемкости монтажно-демонтажных работ.Указанная цель достигается тем, что в конусной инерционной дробилке, содержащей корпус с кольцевым выступом, наружным конусом и сферической опорой для внутреннего конуса, на валу которого установлена...
Устройство для монтажа в барабанной мельнице футеровочных плит с болтовым креплением
Номер патента: 1085625
Опубликовано: 15.04.1984
МПК: B02C 17/22
Метки: барабанной, болтовым, креплением, мельнице, монтажа, плит, футеровочных
...позволяетпроизводить монтаж футеровочной плиты,уложен ной на тележке, путем подъематележки канатом подъемника, пропущенным через отверстие в торцовой стенке барабана. При этом рычаг своим захватомудерживаетелсжк" задавая ей определенную траекторию, позволяющую поднимать футеровочную плиту в заданное место до совмещения ее отверстий с отверстиями торцовой стенки.На фиг, 1 показан барабан, общий вид (тележка в исходном положении); на фиг. 2 - часть барабана (тележка в поднятом положении),Устройство включает балку 1, имеющую на концах цапфы 2, входящие в подшипники 3 крестовин 4, закрепляемых во входном и выходном отверстиях барабана 5 мельницы, Благодаря такому закреплению балка 1 имеет возможность вращения вокруг оси барабана. Это...
Устройство для измельчения материалов
Номер патента: 1085626
Опубликовано: 15.04.1984
Автор: Зайцев
МПК: B02C 18/30
Метки: измельчения
...близким к изобретению является устройство для измельчения материалов, включающее цилиндрический корпус с загрузочным бункером, винтовой механизм подачи материалов, нож, решетку, накидную гайку 1.Недостатком этого устройства является низкая эффективность работы.Цель изобретения - повышение эффективности работы устройства.Указанная цель достигается тем, что в устройстве для измельчения материа лов, включающем цилиндрический корпус с загрузочным бункером, винтовой механизм подачи материалов, нож, решетку, накидную гайку, одна из боковых поверхностей бункера, расположенная со стороны противоположной направлению враще ния механизма подачи сопряжена с корпусом по спирали, при этом боковые противоположные друг другу поверхности в нижней части...
Устройство для дробления материалов
Номер патента: 1085627
Опубликовано: 15.04.1984
МПК: B02C 21/00
Метки: дробления
...обоймы 21 с фрикционной пластиной 22, соединенных с помощью системы рычагов с гидроприводом 23.Ленточное тормозное устройство барабана 5 охватывает обод более чем на 300 по окружности, Один конец ленты шарнирно прикреплен к раме механизма подъема ударного молота 7, второй конец ленты также шарнирно и при помощи рычагов соединен с штоком гидропривода 23. При включении гидропривода 23 шток выдвигается и затягивает обойму 21 с фрикционной пластиной 22 вокруг обода барабана 5.Ленточное тормозное устройство нужно для удерживания барабана 5 в заторможенном состоянии при поднятом молоте 7, имеющем большой вес, что обеспечивает свобод ный вывод зубчатой муфты 17 из зацепления с зубчатым колесом 18.При свободном падении молота 7 ленточное...
Установка для измельчения
Номер патента: 1085628
Опубликовано: 15.04.1984
Авторы: Кузнецов, Тумовский, Чешев, Шадский
МПК: B02C 21/00
Метки: измельчения
...выполнены Ч-образной формы, вершины их направлены навстречу движению потока. Между второй 5 и третьей 7 камерами смонтирована не доходящая до верхней стенки 8 сепаратора пере городка 9. При этом перегородка 9 и боковая стенка 10 сепаратора наклонены друг к другу, образуя сужающийся вверх канал.На входе в третью камеру на верхней стенке 8 сепаратора смонтирован отражательный щиток 11; образующий с перегородкой 9 угол, 50 стороны которого расходятся к основанию третьей - осадительной камеры 7, Основанием третьей (осадительной) камеры 7 служит дозирующая заслонка 12, консольно установленная посредством шарниров, а на выходе второй камеры 5 установлены эластичные двойные шторки 13. Вторая (сепарирующая) камера 5 расположена над разгрузочным...
Молотковая дробилка
Номер патента: 1087173
Опубликовано: 23.04.1984
МПК: B02C 13/09
Метки: дробилка, молотковая
...шума,как футеровкой и отбойнойплитой, так и корпусом дробилки.Наиболее близкой по техническойсущности к предлагаемой являетсямолотя оная дробилка, включающая корпус,приемную воронку с резиновой футеровкой, укрепленную на люке отбойнуюплиту с опорной пластиной и упругой35прокладкой между ними и механизмподвески отбойной плиты 21,Недостатком известной молотковойдробилки является малая зффектив 40ность упругой прокладки в диапазоненизких и средних звуковых частот. Последнее определяется тем, что при болтовом креплении отбойной плиты неудается достаточно эффективно изолировать передачу удара упругими про 45кладками приемлемой. толщины.Цель изобретения - повышение зффективностн поглощения шума,указанная цель достигается тем,что в...
Мельница для измельчения электродной целлюлозы
Номер патента: 1087174
Опубликовано: 23.04.1984
Автор: Тумченок
МПК: B02C 13/14
Метки: измельчения, мельница, целлюлозы, электродной
...с верхнимднищем, торцовая, крышка выполненас окнами, а в полости улиткообразной 45камеры с зазором к вертикальномуцилиндрическому корйусу и к верхнемуднищу смонтирована упругая гофрированная кольцевая перегородка с регули- .руемым нажимным грузом, при этом 5 Оулиткообразная камера снабжена трубопроводом для направленного отводадетонационной волны,На фиг. 1 представлена мельница,цродольный разрез; на фиг. 2 - узел 55гофрированной перегородки; на фиг. 3улиткообразная камера, вид сверху;иа фиг, 4 - положение гофрированной 174перегородки "при хлопке"; на фиг. 5- то же, при взрыве.Мельница содержит образующие рабочую камеру 1 вертикальный цилиндри" ческий корпус 2 и размещенную над его днищем 3 решетку 4 в виде прямого , усеченного конуса с...
Било для молотковой мельницы
Номер патента: 1088790
Опубликовано: 30.04.1984
МПК: B02C 13/28
Метки: било, мельницы, молотковой
...стороне тела лопатки навсю ее ширину выполнен дополнительный рассекатель.На фиг. 1 приведена схема молотковой мельницы на .фиг. 2 - конст 45рукция симметричного била с двумярассекателями.Молотковая мельница состоит изротора 1, на котором закреплены билодержатели 2 с закрепленными на них 50шарнирно билами 3. Корпус молотковоймельницы 4 с внутренней стороны попериферии выложен броней.Подача аэросмеси 5 (топливо исушильный агент, например горячий 790 2воздух) осуществляется через течку 6. Аэросмесь при попадании во внутреннюю полость молотковой мельницы образует вращающее цилиндрическое коль цо 7 и мертвую зону 8. Бнло 3 (фиг.2) состоит иэ рассекателя 9, тела лопатки 10 с твердосплавной наплавкой 11 и проушин 12.На тыльной стороне тела...
