B02C — Дробление или измельчение различных материалов; помол зерна

Номер патента: 1435287

Опубликовано: 07.11.1988

Авторы: Михеев, Ушаков, Егоров, Мизонов

МПК: B02C 15/14

Метки: бегунковый, измельчитель

...18 входит .в соприкосновение с шатуном 11,55Бегунковый измельчитель может бытьвыполнен .с неподвижной чашей 2 и верх-.ним расположением кривошипно-шатунногомеханизма (фиг,4): шток 5 катков 3 несет подшипники 21, установленныев обойме 22, кинематически подвижносвязанной с кривошипом 12.При выполнении бегункового измельчителя с неподвижной чашей 2 и нижним, под чашей 2, расположением криво"шипно-шатунного механизма (фиг,5)приводной вал 4 выполнен разъемным,т.е. состоящим собственно из приводного вала 4 и вала 23, который с валом 4 имеет подвижное телескопическоесоединение тиxа квадрат, образованноеквадратом 24 вала 23 и квадратнойвтулкой 25 вала 4. Вал .23 несет насебе стакан 26, подшипники 21 и упорное кольцо 27, которое...

Номер патента: 1435288

Опубликовано: 07.11.1988

Авторы: Донцов, Федосеев, Мелащенко, Кудряшов

МПК: B02C 17/00

Метки: разгрузкой, мельница, центральной, шаровая

...вращении мельницы куски матери",ала и шары падают с верхней поверхности барабана 1 на слой 8 породы ишаров, расположенный в нижней части .барабана 1, и отскакивает от него подразными углами в разные направленияВ случае падения их возле внутреннеготорца разгрузочной цапфы часть кускови шаров отлетает в ее сторону. Приэтом наименьший угол отскока относи-тельно горизонтальной плоскости 10-15(установлено экспериментально). Еслидиаметр диска составляет 0,85 диаметра разгрузочной цапфы, куски породыи шары не могут проникнуть в щель между ними, так как они приподнимаютсянад слоем породы 8 и ударяются об отбойную плиту. Благодаря тому, что торцовая поверхность диска отбойной плитыб выполнена сферической и направленасвоей вогнутой...

Номер патента: 1435289

Опубликовано: 07.11.1988

Автор: Ковалюх

МПК: B02C 17/04

Метки: шаровая, мельница

...оборудована регулируемым электроприводом (не показан), На наименьшем диаметре конуса у разгрузочной горловины 4 удобно устанавливать регулируемый безредукторный дуго". 55 статорный электропривод. Однокамерный корпус мельницы по всей длине заполнен только коллективом шаров различного сортамента,Шаровая (конусная) мельница работает следующим образом.В мельницу загружают шары (без цицильпебса), которые служат измельчающей средой. В качестве футеровкинаиболее рационально применить прокатную бронефутеровку, как наиболеепростую в изготовлении, удобную длямонтажа как трубных, так и конусныхмельниц. Конусная мельница устраняетпроблему подбора бронефутеровки сосложным профилем и оптимальным угломотрыва шара. Хорошая...

Номер патента: 1435290

Опубликовано: 07.11.1988

Автор: Дьяконов

МПК: B02C 17/08

Метки: планетарная, мельница

...эксцентрикового вала-воила 1, а помольные камеры 2 и 3 оединены между собой водилом 11 для обеспечения общего вращения относительно параллельных ветвей эксцетфикового вала-водила 1.Помольные камеры 2 и 3 имеют люки 12 для загрузки и выгрузки обрабатыЙаемых материалов. В помольные камеры 45 3 и 3 могут быть загружены мелющие гела 13.Планетарная мельница работает слеДующим образом.При вращении эксцентрикового валаФодила 1 цилиндрическая сателлитная шестерня 8, обкатывая центральное неподвижное зубчатое колесо 9, совершает вместе с помольными камерами 2 и 3 сложное вращательно-качательное движение, Мелющие тела 13 взаймодействуют со стенками помольных камер 2 И 3 и воздействуют на обрабатываемыйматериал. Качательное движение спо...

Номер патента: 1435291

Опубликовано: 07.11.1988

Автор: Сладков

МПК: B02C 17/10

Метки: размола, мельница, мокрого

...формы, осуществляющие размол атериала соответственно в камерахя крупного и тонкого измельче ,ия. Ротор установлен в двух ролиновых подшипниках 1 б и приводится в движение приводом 17. Герметичность Мельницы в местах выхода из корпуса 1 обеспечивается сальниковым узлом 45 18 путем подачи в него воды под давлением по трубам 19. Щиток 20 слу 1. Мельница для мокрого размола материалов, включающая загрузочную воронку, цилиндрический корпус, внутри которого на горизонтальном валу расположен трехсекционный ротор с рабочими элементами, и привод, о тл и ч а ю щ а я с я тем, что, с целью повышения эффективности размола и надежности работы мельницы, рабочие элементы крайних секций ротора рмы, а сред- ичем каждый шарнирно затвом осей и й...

Номер патента: 1435292

Опубликовано: 07.11.1988

Авторы: Самкова, Курганский, Калюнов, Ширинкин, Хуснутдинов

МПК: B02C 17/18

Метки: мельницы, барабанной, цапфа

...8 могут быть принярены к пробкам 10 (Фиг. 3), также ус;ановленнымпо беззазорнаи посадке в отверстия,,выполненные в торце втулки 1, Пробка10 имеет диаметр, несколько большиинаружного диаметра шпанки 8, Б зазо;ре между втулкой 1 и трубой 2 находится пенопласт 11, выполняющий Функцию заполнителя,Сборка цапфы осуществляется следуощим образам,Труба 2 вставляется ва втулку 1,Поскольку ближний к барабану мельницы поясок 4 имеет коническую посадку, а дальний поясок 5 цилиндрическую с зазорам, та монтаж втулкине вызывает затруднений, Далее с помощью шпилек б производится равнамер-,.3,Эная затяжка трубы 2 до обеспеченияплачнога беззязорнаго контакта конических поверхностей трубы 2 и втулки 1. После этого н отверстия 7 фланца 3 вставляются по...

Номер патента: 1435293

Опубликовано: 07.11.1988

Авторы: Чижик, Настоящий, Настоящая, Коротких, Баранов, Тарасенко, Данилов

МПК: B02C 17/22

Метки: барабанных, футеровка, мельниц

...мельниц.Футеровка барабанной мельницы стоит из набора резиновых плит 1, которых выполнены полости 2, в рме прямоугольных параллелепипе- н, В полости 2 размещена многоойная пластина 3, слои которой зделены прослойками из липковязого материала, например, содержаего 80 мас.% низкомолекулярного олиэтиметилсилоксанового каучука К ИТ марки Г и 20 мас.% аэросиа 300. Торцами пластина 3 конактирует с боковыми олости 2, а верхней остями опирается на ебра 4, поочередно ерхней и нижней поверхностях по- ости 2,футеровка р азом,При падении дробящих тел на поерхностн плиты 1 последняя прогиается и посредством продольных реер 4, расположенных н шахматном поядке на верхней и нижней понерхнотях полости 2, обеспечивает изгибФогослойной пластины...

Номер патента: 1435294

Опубликовано: 07.11.1988

Авторы: Вунштейн, Гарбер, Остяков, Цыпин, Гогель

МПК: B02C 17/22

Метки: футеровка, шаровой, мельницы

...технологические показатели работы мель-.ницы: производительность по готовому классу, расход электроэнергии ит.п. Величина угла о лежит в пределах 18-302 в зависимости от относительной скорости вращения мельницы, коэффициента заполнения барабана, разливаемого материала, Коли 1435294чество продольных рядов вставок зависит от ширины футеровки и диаметра шара, Для мельниц диаметром 3,2- 4,0 м с шаром диаметром 100-125 мм футеровка выполняется с тремя ряда 5 ми вставок, для мельниц диаметром 3,2-5,5 м,с шарами диаметром б 0- 80 мм с четырьмя рядами вставок.Тем самым создаются условия самозаклинивания шаров в промежутках между продольными ребрами футеровки, армированными износостойкими вставками, и образуется профиль, оптимальный по...

Номер патента: 1435295

Опубликовано: 07.11.1988

Авторы: Либерман, Юницкий, Исаков, Гончаров

МПК: B02C 18/06

Метки: измельчения

...20,связанным трубкой 21 с объемом выходного патрубка, Пневмопривод можетбыть выполнен в виде сильфона либоодностороннего пненмоцилиндра илипневмокамеры.Устройство работает следующим образом.Включив вращение ножевой головки8 и вентилятора 10, в бункер 3 загружают подлежащий измельчению материал,Последний, попадая на калибрующую решетку 8,- подхватывается ножами 7 головки и измельчается между ними и неподвижными ножами 4. Частицы материала, измельченные так, что они свободно проходят сквозь отверстия калибрующей решетки, отсасываются вентилятором 1 О через выходной патрубок 9.Вращающаяся вместе с ножевой головкой крыльчатка 13 с лопастями,наклон которых выполнен,в сторону,противоположную наклону ножей голов 1ки, накачивает воздух в ....

Номер патента: 1435296

Опубликовано: 07.11.1988

Автор: Перфильев

МПК: B02C 25/00

Метки: мельницы, загрузки, барабанной

...Сигнал с выхода ого корня, Выход последнего через 20 сУмматора 8 поступает на вход блока умматор 10 подключен к задатчику 11 9 извлечения квадратного корня, с ременных интервалов, Выход суммато- выхода которого поступает на сумма- а 10 соединен с блоком 12 сравнения, тор 10, где накапливается за задан- подключенного к блоку 13 задания, ный задатчиком 11 временной отрезок, Блок 1 2 сравнения через исполнитель после чего сравнивается в блоке 1 2 ный блок 14 подключен к регулярующе- сравнения с заданной блоком 13 велиму органу 15, выход которого соединен чияой. с питателем 16. Система также содер- В качестве датчика загрузки ис 1 1 ,жит электропривод 1 7 мельницы, пользуется установка Звук , Частот- Система работает следующим...

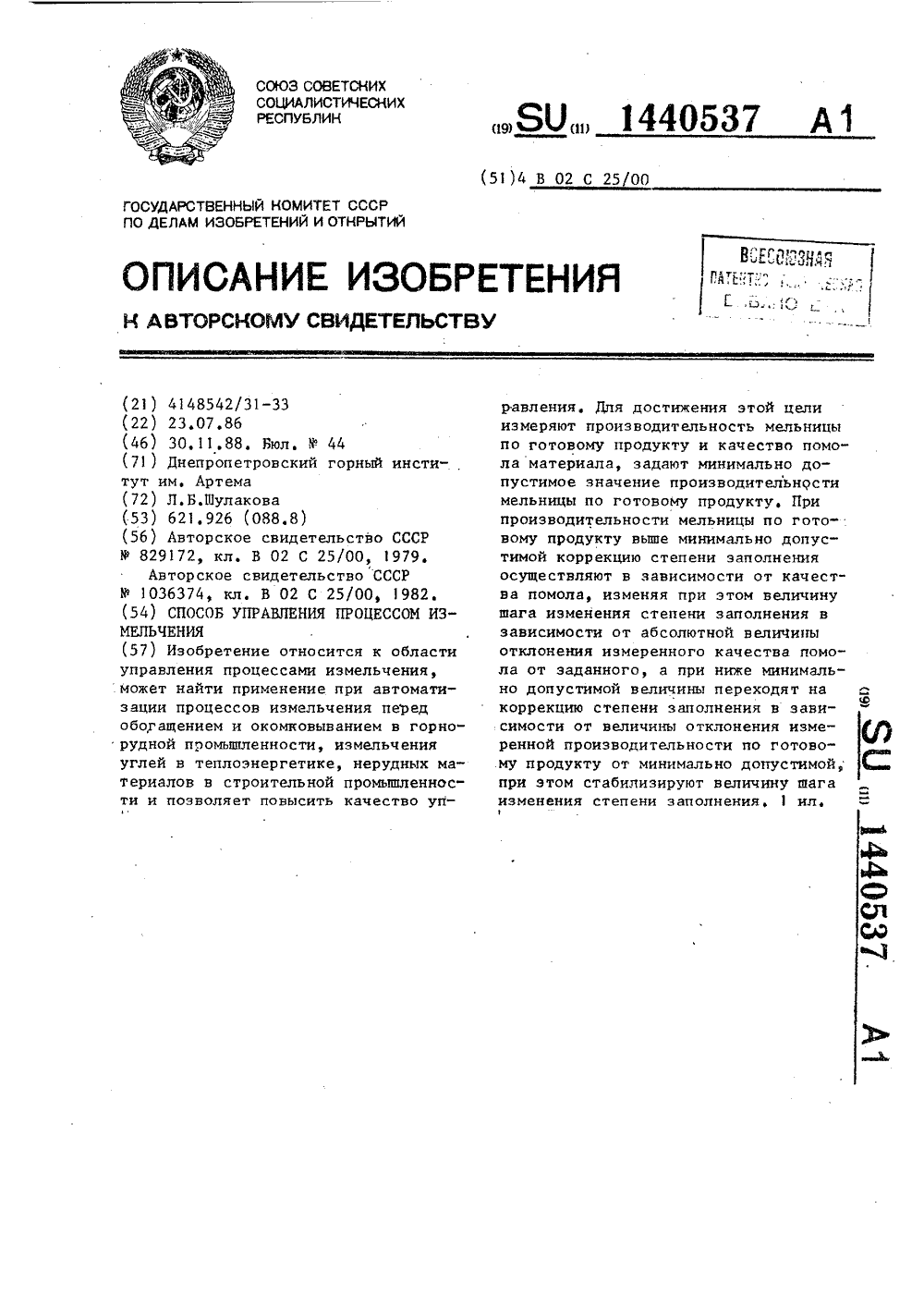

Номер патента: 1440537

Опубликовано: 30.11.1988

Автор: Шулакова

МПК: B02C 25/00

Метки: измельчения, процессом

...Сравнивают качество помола с заданным значением,кото-, рое предварительно определяют в зависимости от условий использования измельченного материала в последующих переделах. Определяют отклонениеизмеренного качества помола от задан, ного, например, путем алгебраическо- го суммирования этих сигналов на операционном усилителе. Задают отклонение качества помола от заданного, например, при помощи стандартногоэадатчика. Определяют разность между измеренным и заданном отклонениями,15 20 35 40 б, качества помола (например, тонины) например, также путем алгебраического суммирования двух сигкалов на операционном усилителе, Измеряют производительность мельницы по готовому классу, например, прк помощи индукционного расходомера. Задают...

Номер патента: 1440538

Опубликовано: 30.11.1988

Автор: Шулакова

МПК: B02C 25/00

Метки: вентилируемой, шаровой, процессом, мельнице, измельчения

...типа, причем направление шага опредечляют в зависимости от знака приращения производительности мельницы поготовому. продукту, а величину шага -.в зависимости от величины и знакаприращения циркулирующей нагрузки.Дпя этого, например, подают сигналприращения циркулирующей нагрузкина ключевое устройство 4, имеющеедва выхода. Положительное приращениесигнала поступает на первый выходключевого устройства, связанный спервым, входом субблока Формированиявеличины шага экстремального регулятора 3, через который осуществляется обратно пропорциональное изменение величины шага в зависимости отвеличины сигнала на входе. На второйвыход ключевого устройства поступаетотрицательное приращение сигнала циркулирующей нагрузки, второй выходключевого...

Номер патента: 1440539

Опубликовано: 30.11.1988

Автор: Шулакова

МПК: B02C 25/00

Метки: расходом, мельнице, измельчением, шихты, компонентов

...при помощи вычислительнойтехники (микропроцессора ДВКили"Электроника 60"), Получают графикивзаимокорреляционных функций по коУ5торым определяют время спада до нулякаждой взаимокорреляционной функциии принимают это время за продолжительность измельчения данного компонента. При отклонении показателя ка Очества готового продукта от заданного значения изменяют расходы компонентов шихты в мельницу, при этомсначала изменяют расход компонентас наибольшей на данный момент продолжительностью измельчения, сохраняяпри этом прежние значения расходов,остальных компонентов (при этом заданное соотношение компонентов навходе временно нарушается). Чатем 20через интервал времени между продолжительностью измельчения первого компонента...

Номер патента: 1440540

Опубликовано: 30.11.1988

Автор: Шулакова

МПК: B02C 25/00

Метки: степени, износа, мельнице, мелющих, тел

...в выходной обмотке датчика,Периодически определяют коэффициент размолоспособности (К ) иэмельчаемого материала, например, по известной формуле: К= 1,96 (1 п 1 ОО/К 9 О) , (1) где К З 7-ное содержание класса 0,090 мм в измельченном материале (чем тверже измельченный материал, тем меньше К з и больше Кр).Устанавливают заданное значение концентрации ферромагнитных частиц в прямо пропорциональной зависимости от К, например, с помощью задатчика в виде регулируемого источника тока,Сравнивают величину измеренной концентрации с заданной в соответствии с КПо величине отклонения между эти" ми величинами судят о степени износа мелющих тел; чем больше износ, тем больше величина отклонения и наоборот.На чертеже представлена блок-схема устройства,...

Номер патента: 1443956

Опубликовано: 15.12.1988

Авторы: Мельников, Стрелков

МПК: B02C 4/08

Метки: полимерных, дробления, листовых

...пазы шпонок 7и 8 венцов 1 и 2 выполнены по центру впадин зуба, то пазы шпонок 7 и 8венцов 3 и 4 - по центру головкизуба и т.д., то есть каждый венецповернут относительно соседнего наугол, равный половине угла между 35зубьями. Зазоры 11 между соседнимивенцами 1-3, 2-4 необходимы дляуменьшения сил дробления, и величиназазоров 11 выбрана в зависимости оттолщины материала и его физических 40свойств. Гарантированные зазоры 12между зубьями венцов 1-2, 3-4 и т.д.находящимися в зацеплении, выбранытакже в зависимости от толщины материала и его Физических свойств, Стабильность гарантированных зазоров 12осуществлена соединением валов 5 и 6(с набором зубчатых венцов 1-3, 2-4)с помощью дополнительной зубчатойпары 9 и 1 О. 50 Установка работает...

Номер патента: 1443957

Опубликовано: 15.12.1988

Авторы: Лобусов, Бубнов

МПК: B02C 13/22

Метки: дезинтегратор

...свойств иэмельчаемого материала, Для этого снимается . верхняя часть 11 цилиндрического корпуса 1, предварительно перед этим освобождаются болты 12, Затем отгибаются концы стопорных шайб 29 и отворачиваются гайки 28.После этого втулки 26 смещаются вдоль вала 6 по шпонкам 27. При этом зубчатые рифления 33, выполненные на торцах 3 1 втулок 26 и торцах 32 ступиц 16 дополнительных дисков 15 перестают взаимодействовать. Таким образом дополнительные диски 15 оказываются подготовленными к повороту. Затем, поворачивая валы б вместе с основными 2 и 3 и дополнительными дисками 15, поочередно освобождают контргайки 23 на резьбовых частях 24 хвостовиков 19 пальцев 4, расположенные с наружной стороны 35дополнительных дисков 15.После этого...

Номер патента: 1443958

Опубликовано: 15.12.1988

Авторы: Белоногов, Анферов, Баловнев, Пустовойт

МПК: B02C 17/00

Метки: измельчитель

...в, загрузочный люк 4, который изготовлен ро из двух патрубков, способных распределять материал для каждого рабочего органа, Валы 10 и 11 установлены консольно в корпусе на подшипниковых и уплотнительных узлах 2 с целью обеспечения создания входных отверстий35 на крышке 3 корпуса 1. Тороидальная пружина 6, закрепленная неподвижно при помощи секторных шайбна ведущем диске 9, передает вращение другой 40 пружине, закрепленной аналогичным образом на ведомом диске 8, за счет межвиткового зацепления. Зацепление таким образом встречно вращающиеся пружины 6 захватывают материал витками в нижней части корпуса 1 и перемещают его в верхнюю часть корпуса, где частицы материала сталкиваются одна с другой. Для более тонкого из" мельчения материала в...

Номер патента: 1443959

Опубликовано: 15.12.1988

Авторы: Калиниченко, Корж, Лисянский, Савельев, Сокур

МПК: B02C 17/18

Метки: мельницы, барабанной, решетка, разгрузочная

...решетка барабанной мельницы состоит из отдельных секторов 1, к основаниям которых прикреплены цилиндрические пружины 2.Цилиндрические пружины 2 выполнены с заданным шагом и уложены в одной плоскости. Между цилиндрическими пружинами 2 образоващ щелевые отверстия 3. Внутри цилиндрических пружин 2 с помощью болтового соединения 5 к сектору 1 прикреплены стержни 4, которые в поперечном сечении выполнены круглой формы. Зазор между стержнями и пружиной 5 мм. Разгрузочная решетка работает следующим образом.За счет разности уровней пульпы перед разгрузочной решеткой со стороны измельчительной камеры мельницы и разгрузочной камеры за решеткой продукт измельчения движется как через отверстия 3 между цилиндрическими пружинами 2, так и между...

Номер патента: 1443960

Опубликовано: 15.12.1988

Авторы: Соболев, Ратнер, Стыллер

МПК: B02C 17/22

Метки: футеровка

...Корректор В.Романенко Заказ 6421/7 Тираж 583 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Цель изобретения - повышение иэносостойкости футеровки.На фиг. 1 показана футеровка с каналами, поперечное сечение перемычек между которыми имеет дугообразную форму; на фиг. 2 - футеровка с волнообразным сечением перемычек.Перемычка 1, разделяющая области каналов 2, выполнена в поперечном сечении дугообразной.(фиг. 1) или волнообразной (Фиг. 2), а участок рабочей поверхности 3 над каналом выполнен с утолщением. 20При ударах твердых тел иэ потока волнообразная или дугообразная перемычка 1...

Номер патента: 1443961

Опубликовано: 15.12.1988

Авторы: Колосов, Курносов, Титов, Козлов, Муравьев

МПК: B02C 18/16

Метки: отходов, дробления, газобетонных

...съемных колосниковых решеток 7 с. различной величиной зазора.Определенному зазору колосниковойрешетки должно соответствовать иопределенное расположение ножей 5,так как последние в нижней точке решетки входят в их зазоры. Поэтомуножи 5 выполнены съемными, а расстояние между ними фиксируется дистанционными шайбами 6, которые имеют различную толщину и устанавливаются в зависимости от величины зазора колосниковой решетки 7.Для беспрепятственного проходадробленого материала через колосниковую решетку ее зазоры имеют трапециевидную форму с расширением книзу.Такая конструкция колосниковой решетки не позволяет ей забиваться дробленым материалом, так как ножи, входяв зазоры решетки, проталкивают дробленый материал в более широкую частьзазора...

Номер патента: 1443962

Опубликовано: 15.12.1988

Автор: Чурюмов

МПК: B02C 19/11

Метки: мельница, вязких, измельчения

...закрепленных внутри сило вой обечайки 8. В зазорах между кольцами 5 свободно устанавливаются очистные кольца 9, а при креплении колец 5 к обечайке 8 - очистные кольца 10. 30Очистные устройства могут выпол-. няться также. в виде неподвижных ипи вращающихся гребенок 1 и в виде молоткового вала 2, установленного внутри или снаружи колец 5. Со стороны разгрузки барабана, образованного кольцами 5, может быть установпена разгрузочная решетка 13 или наклонное подпорное кольцо 14. Снаружи барабан из колец 5 закрыт кожухом 15 с разгрузочной течкой 16. Мельница может быть снабжена роликом 17, который подвешен на подшипниках 1 8 и тягах 19 внутри кожуха 15. Мельница для измельчения вязких материалов работает следующим образом.Исходный...

Номер патента: 1443963

Опубликовано: 15.12.1988

Авторы: Казанков, Стрельченко, Себов

МПК: B02C 21/00

Метки: сыпучих

...процесс в замкнутом пространстве.Для выгрузки измельченного продуктаи отделения от него на сепарирующемустройстве графита установлены контейнеры 44-46,,Над дробилкой 40 расположено загрузочное устройство 47, содержащеенакопительный бункер 48 и питатель49, Накопительный бункер соединен странспортирующим устройством 2.Транспортирование обрабатываемыхпродуктов с помощью вертикальноговиброподъемника осуществляется движением этого продукта вдоль грузонесущего органа в виде трубопровода 50,расположенного по винтовой линии,имеющей угол подъема.Грузонесущий орган контейнера крепится на корпусе 51, который, в своюочередь, с помощью пружин или какихлибо других упругих элементов устанавливается или подвешивается к опорнымконструкциям, Корпусу с...

Номер патента: 1443964

Опубликовано: 15.12.1988

Авторы: Амбиндер, Краснокутский, Скляр

МПК: B02C 21/00

Метки: подготовки, аналитических, проб

...диском 11 с загрузочнымокном 12 и роторным диском 13,закрепленным на валу 14 привода (иепоказан)., Диски 11 и 13 установленысоосно и Образуют у Основания коль 55цевую разгрузочную щель, а их боковые поверхности, выполненные с продольными выступами высотой 1-2 мм,образуют, угол захвата материала ю. Угол о выбирается в пределах 5-15о и зависит от размера максимального зерна лабораторной пробы. Лабораторная проба, предназначенная для подготовки аналитических проб и полученная в результате обработки первичной пробы, имеет крупность 0-3 (0-10) мм. Угол 5-15 для большинства измельчаемых материалов является оптимальным. При угле, большем 5 и меньшем 5 снижается эффективоность измельчения материала. Регулировка угла захвата материала...

Номер патента: 1443965

Опубликовано: 15.12.1988

Автор: Чурюмов

МПК: B02C 21/00

Метки: барабанная, мельница

...13 вы-,полнено подвижное соединение типаласточкин хвост по которому обеспечивается перемещение дробилки 1вправо-влево за счет поводка 5,сое 35диненного щечками с кольцом 16 накамере 5. Последняя снаружи закрыта кожухом 1 с разгрузочной течкой 18. В местах установки толкателей 9 снаружи закреплены копиры 19. 40Барабанная мельница работает следующим образом.Материал иэ барабанной мельницы 1, проходя сквозь решетку 2, поднимается радиальными разгрузочными лифтерами 45 3 и по центральному конусу 4 поступает вовнутрь разгрузочной камеры 5, при вращении которой гребенки 6 своими зубьями 7 поднимают частицы материала, превышающие по габаритам рас - стояние между соседними зубьями 7. Мелкие частицы проходят между зубьями 7 и не поднимаются....

Номер патента: 1445775

Опубликовано: 23.12.1988

Авторы: Руднев, Илюхин

МПК: B02C 2/10

Метки: измельчения

...электродвигатель 11, приводящий в движение вал 7 через червячную повышаю щую передачу 12 и центробежную фиксационную муфту 13.В корпусе 3 смонтирован рабочий орган предварительного измельчения из гибких стержней 14 с соосно размещенными на них режущими элементами в виде шайб 15 с заостренными кромками. Последние могут иметь зубчатую заостренную кромку.Верхние торцы гибких стержяей 14 закреплены на приводном валу 7 посредством наконечника 16 с прорезью, а нижние - на крестовине 17, смонтированной перед загрузочной щелью 18 камеры 19 измельчения. Устройство работает следующим образом.Через патрубок 4 исходный материал подается на рабочий орган прецварительного измельчения и подвергается механическому воздействию быстро- вращающихся...

Номер патента: 1445776

Опубликовано: 23.12.1988

Авторы: Маниев, Казаков, Чижиков

МПК: B02C 4/30, B02C 4/02

Метки: валковая, дробилка

...3 от редуктора 4 через муфту 5. Рабочие валки вращаются в подшипниках 6 один навстречу другому с И одинаковой угловой скоростью.Валки выполнены с квадратными торцами 7, причем треугольная форма граней 8 обусловлена тем, что противоположные торцы каждого валка развер нуты один относительно другого на 45Вследствие того, что каждый торецовалка развернут на 45 относительно противоположного торца и торца сосед- Зо него валка, расположенного с ним в одной плоскости, перерабатываемый материал, попадая между гранями и ребрами вращающихся навстречу один другому валков, испытывает нагрузки удара, раскалывания, раздавливания и истирания иэ-за переменности сечения и клчания зазора между валками.предлагаемая дробилка позволяет улучшить качество...

Номер патента: 1445777

Опубликовано: 23.12.1988

Авторы: Неманихин, Алексюк

МПК: B02C 7/06

Метки: центробежная, мельница

...в полость неподвижного кольца 4, где он измель чается.за счет удара ребрами б свыступами 7 дисков 1. В дальнейшемматериал, поступающий на внутреннююповерхность выступов 7 и внутреннююконическую поверхность дисков 1, под 20 действием центробежной силы отбрасывается от каждого. диска, в резуль- тате чего происходит соударение частиц с их.самоизмельчением. Измельченный материал, достигший величины 25 щелей 3 и разгрузочного зазора 12,под действием центробежной силы ивентиляционного эффекта иэ полостинеподвижного кольца 4 поступает череэщели 3 и, зазоры 12 н полость корпуса 30 13 и эвакуируется иэ него через нижнее выгрузочное отверстие 14, Основ- .ная масса измельченного материалаэвакуируется из полости неподвижногокольца 4 через...

Номер патента: 1445778

Опубликовано: 23.12.1988

Авторы: Алексюк, Неманихин

МПК: B02C 13/04

Метки: мельница, центробежная

...образом,Перед началом работы центробежноймельницы в зависимости от требуемойстепени измельчения материала устанавливают необходимую. величину зазора 18 за счет установки прокладок 16нужной толщины, После этого устанав-.ливают обусловленную точностью изготовления деталей минимально допустимую. величину зазора 12 с помощьюшпилек 5 и болтов 6. Затем приводят.во вращение ротор 8 в сторону началавыемок 14, и материал, подлежащийизмельчению, подают через зазор течки 4 в полости.чашеобразных дисков 2,где он измельчается за счет удараспиц 10 и их.выступов 13, а такжеза счет соударения частиц (самоизиельчение) .1Измельченный материал, достигшийвеличины зазоров 12 и 18, под действием центробежной силы и вентиляционного, эффекта из полостей...

Номер патента: 1445779

Опубликовано: 23.12.1988

Авторы: Неманихин, Алексюк

МПК: B02C 13/08

Метки: мельница, центробежная

...допустимую величину зазора 6. Затем приводят во вращение диск2 в сторону начала выемки 11, и материал, подлежащий иэмельчению, подают через загрузочную воронку 9 вполость чаши 5, где он измельчаетсяза счет удара бил 4 и соударениячастиц между собой (самоизмельчение).Измельченный материал, достигшийвеличин зазоров 6 и 15, под действиемцентробежной силы и вентиляционногоь эффекта из поласти чаши 5 поступаетчерез зазоры 6 и 15 в полость корпуса 1, при этом материал дополнительно измельчается скребками 7 и эвакуируется из полости корпуса 1 черезего выгрузочное отверстие 10,Основная масса измельченного материала эвакуируется из полости чаши5 через сравнительно большой зазор15 по траектории, близкой к вертикальной и направленной...

Номер патента: 1445780

Опубликовано: 23.12.1988

Авторы: Кононов, Шилькрот, Евсеева

МПК: B02C 13/22

Метки: дезинтегратор

...поворота допол 14457нительных отбойных плит 15, закрытыйкожухом 49,Корпус 1 опирается на ролики 50кронштейна 51 и крепится к нему винтами 52.Дезинтегратор работает следующимобразом.Исходный материал через загрузочную воронку 2 поступает в камеру измельчения. Под действием центробежныхсил и потока воздуха, создаваемоговращающимися отбойными плитами 15,материал поступает в зону вращенияударных пальцев 9, где измельчается.На выходе из эоны вращения пальцев 9 материал соударяется с отбойными плитами 14 корпуса 1, При этомизменяются скорость и направлениедвижения как материала, так и потокавоздуха, что приводит к дополнительному разрушению частиц и их перемешиванию, Пройдя отбойные плиты 14 материал попадает под воздействие измель-чающих...
