B02C 19/06 — струйные мельницы

Номер патента: 29818

Опубликовано: 30.04.1933

Автор: Фоббе

МПК: B02C 19/06

Метки: раздробления, затвердевающих, масс, как-то, проч, пека

...из широкого фланца А, трубы Б и пробки В, снабженной удлиненным концом А. с поперечной ручкой Ю, Фланец, изготовленный из котельного железа около 10 мм толщины, снабжен посредине отверстием и редукционной муфтой Г, в которую ввинчена труба Б. Более узкая часть муфты Г имеет внутри сквозную нарезку, в которую с прокладкой ввинчена пробка В, нижняя часть которой должна быть конусной для того, чтобы она могла свободно завинчиваться в муфту Г,Перед наполнением сковороды или ямы горячим жидким пеком предлагаемое приспособление с завинченной проб. кой устанавливается на дно сосуда, при чем между дном и фланцем А вкладывается тонкий слой песка или сырой глины, По достаточном охлаждении пека пробка В вывинчивается и, в случае наличия под...

Номер патента: 59219

Опубликовано: 01.01.1941

Авторы: Клименко, Перепелица

МПК: B02C 19/06

Метки: мельница, пылеугольная, пневматическая

...также недомолотые частицы, задержанные сепараторами, попадают , в бункер питательной трубы 2 а, При входе в питательную трубу от топлива отделяются (при помощи выходящей из питательной трубы струи пара) частицы, не требующие размола, и уносятся из мельницы непосредственно в пылепронод. Более же крупные частицы топлива опускаются вглубь питательной трубы. Скорость пара между двумя смежными отверстиями 16 остается постоянной, но она непрерывно уменьшается при переходеосплаиизда к следующему участку по направлению движения пара.В зависимости от скорости движения частиц (обусловленной, главным образом, крупностью последних) они оудут остановлены потоком пара на определенных участках питательнойтрубы и после изменения направлениядвижения на...

Номер патента: 62360

Опубликовано: 01.01.1943

Автор: Чичерин

МПК: B02C 19/06

Метки: мельница, центробежная

...ответвления 7 и 8 главной магистрали 9. Кольцевая камера 6 разделена на две части, питаемые этими ответвлеиямп, при помощи диаметрально расположенных сопел 10, через которыс по ответвлениям 11 иасадкам 12 подается рабочая среда из камеры 6 в дробильную камеру 5. Сопла 10 расположены под углом к радиальым плоскостям дробильной ка - меры 6.Р,о 62360Рабочая среда, поступающая в сопла 10 из насадок 12 под давлением в две атмосферы и выше, приобретает большую скорость и, подхватывая подаваемый через отвер тия 13 материал, сообщает ему опиральновихревое движение внутри камеры 5, заставляя частицы измельчаться до дисперсного состояния,при их ударах о перегородку 4 и столкновениях друг с другом.Для усиления этого действия в перегородке 4...

Номер патента: 64565

Опубликовано: 01.01.1945

Автор: Киселев

МПК: B02C 19/06

Метки: угля, мельница, размола, пневматическая

...устранения этих недостатков в предложенной пневматической мельнице в устье сопла перед отбойной плитой установлен конический рассекатель. Благодаря этому достигается подача размалываемого материала на плиту тонким слоем без стеснения отдельных кусочков материала соседними и возможность установления меньшего расстояния между соплом и отбойной в результате чего даже мелкие кусочки материала долетают до отбойной плиты и раздробляются.Схема предложенного устройства мельницы представлена на чертеже.Материал поступает через питатель 1 в разгонную трубу 2 н, пройдя кольцеобразное сопло 3, образованное коническим рассекателхем 4, ударяется об отбойную плиту 5,размельчаясь от удара. Размельченный материал попадает в сепаратор 6, причем прошедшая...

Номер патента: 88346

Опубликовано: 01.01.1950

Автор: Минаев

МПК: B02C 19/06

Метки: измельчения

...седлу, Материал из Верхней камеры 1 пОд дейс 1 вием си.ы тяжести поступит В с)эедн 10 ю каеру 16 и процесс повторяется Вновь. Под одящие давление в камеры 2 и 16 труоки 3 и 18 Входят своим 1 конц 1 ми В соответствуюпис гнезда кляпа 1 ных тарелок; следовательно, когда они под давлением, а в выше расположенных камерах атмо ферное давление, клапаны прижаты к своим седлам. Такое устройство гарантирует от выброса материала из мельницы,В момент выхода материала из сопел в камеру измельчения 19 происходит мгновенный перепад давления, подвергающий разрушению материал, в результате разрыва его изнутри по микропорам, трещинам, плоскостям сростков кристаллов, куда смог проникнуть рябоий реагент 1 сжатый воздух или пар).Частицы разрушенного...

Номер патента: 106703

Опубликовано: 01.01.1957

Автор: Тельнов

МПК: B02C 19/06

Метки: струйных, мельницах, измельчения

...пара.Нястоящи м изобретением предлагается в струйных мельницах взамен сжатого воздуха или пара применять высокотемпературный энергоноситель в виде струй продуктов сгорания горючих веществ, попадающих через сопла в камеру мельницы.Требуемые скорости могут быть получены при температуре струи 300 в 5 и давлении 0,6 - 0,8 ати.В случае необходимости температуру струй можно повысить и получить сщс более высокие скорости.Вьсокотемпературный энергоноситель обладает следующими преимуществаа м и:я) оолыИнство подлежащих измельчении минеральных материалов к;,инкср, песок, известь и др,) будучи нагретыми до определенной температуры значительно легче разрушаются, а следовательно, и пзмельча ются;б) скорость газовой струи легче и эффективнее...

Номер патента: 110406

Опубликовано: 01.01.1957

Автор: Акунов

МПК: B02C 19/06

Метки: сверхтонкого, способа, продукта, микрона, фракции, менее, одного

...51 П 1)()-сиДС)10 ГО (.НОС(Ос).СТРОП(ТВО СОСТОИТ ПЗ ПЛОС)Оп ПОМО,ППО,.13 Сифиисци)0;1 ОП К(1- )1(рь) 1, ряспредел 1 тсгп 101 О колл(к)3 2 И ППС 1)ЦПОПГОГО ОТ 1)с 1 Кс 1 ТЕ,15 С ПО,10 ЧКс 1 М ПАзросмесь, содержащая пзм(льчд(.ып )13 ГС 1)иЯ;1, постмп 35 в 1)с 13- )10,ЬПО-КГ)ЯССифИКЯЦПОПП) 1 О 1 3)ЕР 1, по)аддет под струп гдзд, выко;)ящего пз распределителыОго коллектора 2. (Труп, напрдвленпые под М,10)1 К (с)с);)ПсСсд) Кс)МЕ(РЫ, П)ПВОД 5)ТЛоэ 11040 б Предмет изооретения Отв. реаакор И. В. Макаро танлартгна. 11 оди. к исч, 411-5 Ъ г. Обье)( 0,125 и а. Тирак 650. Цена 25 кои сс й с 1 Э 1 ЭОС)1 ССЬ Б ПОСТУНсГГСЛЬНО)спцс 1- ТСГЬНОС ДБИК(НИС. 1),ВИГ 35 СЬ ВДОЛЬ Кс 1 КОН-ГИОО НЗ СРУН, Чс 1 СЭИЦЫ т 3 ГС- р пяля нсрссскя Гп тряектори движсИ 51...

Номер патента: 113266

Опубликовано: 01.01.1958

Авторы: Акунов, Розенбаум

МПК: B02C 19/06

Метки: помольная

...электродвигателя 8 а, В зависимости от требуемого числа оборотов соединение компрессора с двцгатслс., .,О)1: т сыть непосредственное или через редуктор (На тСРТЕЖС 1 тС ПОКаагц,. страоотапцьтй ьоздух цз пыле- .аВЛЦВаО.тС Ст тот)Ойтгтна, МЕ П,С ттт;, т, 1, ,т Хс-)брс)-,.)тС ) . Т , : : ; .51;1 С -тсса ч,дг ,г т"; с, лтццц компрессора установлс;1 .,)о ц,1, - ник 10.Г 11)СДт, С.тТтттпт; СТСЯ -аи .:С ВОЗПОт) ттЦ ттгСт Вг.Цт; и Л Я.С кс)тПосс) .ст;т., си)т"т,ц; тоут,с 1 тт)Мк 1тт 1)1 О;Отпт 1,ГС,. Гтс 1: С т) Цае В :т те:ППК 1 Ч ТстКц 14, СОСцп 51 Ошис сепаратор 2 ссопламц а, сл- жат для возврата грубоц.с)ракцциттт тотс тттТС тт.т тт, ,то . Л, Трт 00 провод 1 дает возможность питания мельницы 1 допогпцтслт)ным энергоносителем.Прцмененце в...

Номер патента: 116647

Опубликовано: 01.01.1958

Автор: Денякин

МПК: B02C 19/06

Метки: струйный, дезинтегратор

...5, крепежного диска 6 и лобового наконечника 7, прикрепленного к диску 6 болта 1 И 8. Между обоймой конуса 5 и крепежным диском 6 укладываются прокладки 9, образующие сечение сопел 10. Сопла размешаются между полкой обоймы конуса 5, крепежным диоксин 6 и прокладками 9.Всл 1 ч 1.н сечения сопел 10 определяется размером прокладки 9. К сто:каи корпуса 1 крепятся броневые пальцы 11, расположепнысили в два ряда в шахматном по 1 ядие. Конструкцня броневых пальцев 11 предусматриваст их замену без разборки дезинтегратора. Корпус 1 разьемный, обе его половины соединяются через прокладку 12 болтами 18.М 11 б 647исходит эффективное размельчение твердых частиц, содержащихся и суспензии, за счет ударов струй шлама о броневые пальцы, а при ударе...

Номер патента: 116814

Опубликовано: 01.01.1958

Автор: Акунов

МПК: B02C 19/06

Метки: мельница, измельчения, грубого, струйная

...по трубкам 8 дополнительный энергоноситель, необходимый для оптимальной работы эжекто. ров 5. Частицы материала разгоняются в трубках 9 и, сталкиваясь друг с другом в камере 10, подвергаются измельчению.После этого смесь материала с энергоносителем опускается в нижнюю часть помольной камеры 11, где получает вращательное движение под воздействием потока воздуха, поступающего в камеру по трубе 12.Ьо 11 б 814Вращательное движение газа в нижней части помольной камеры приводит к отделению твердой фазы, которая прижимается к стенкам камеры, теряют скорость и падают в приемник 1 З с непрерывной разгрузкой. Отработанный газ-энергоноситель по трубе 14, расположенной по оси камеры, отсасывается из нее вентилятором 15, который работает по...

Номер патента: 118693

Опубликовано: 01.01.1959

Авторы: Дубинский, Акунов

МПК: B02C 19/06

Метки: мельница, измельчения, тонкого, струйная

...эжектор 1, который отличаетобычного прямоточного эжектора тем, что энергоноситель (сжатыйдух, пар и т. д.) вводится в смесительную камеру 2 по патрубку 3правленному по касательной к поверхности камеры. Поступающиймеру газ, расширяясь и вращаясь со значительной скоростью, обрв разгонной трубке вихревой поток, по внутренней оси которого вкает и поддерживается вакуум, Вследствие указанного через патр4 в камеру засасывается измельчаемый материал, который движе чен- сме- женетсяобм р чем ых т ься от воз, нав каазует озниубок тся сМ 11869 ускорением по оси вихревого потока, не касаясь стенок смесительной камеры и втулок 5.Подводя энергоноситель к эжекторам таким образом, чтобы вихревые потоки, образующиеся в них, вращались в...

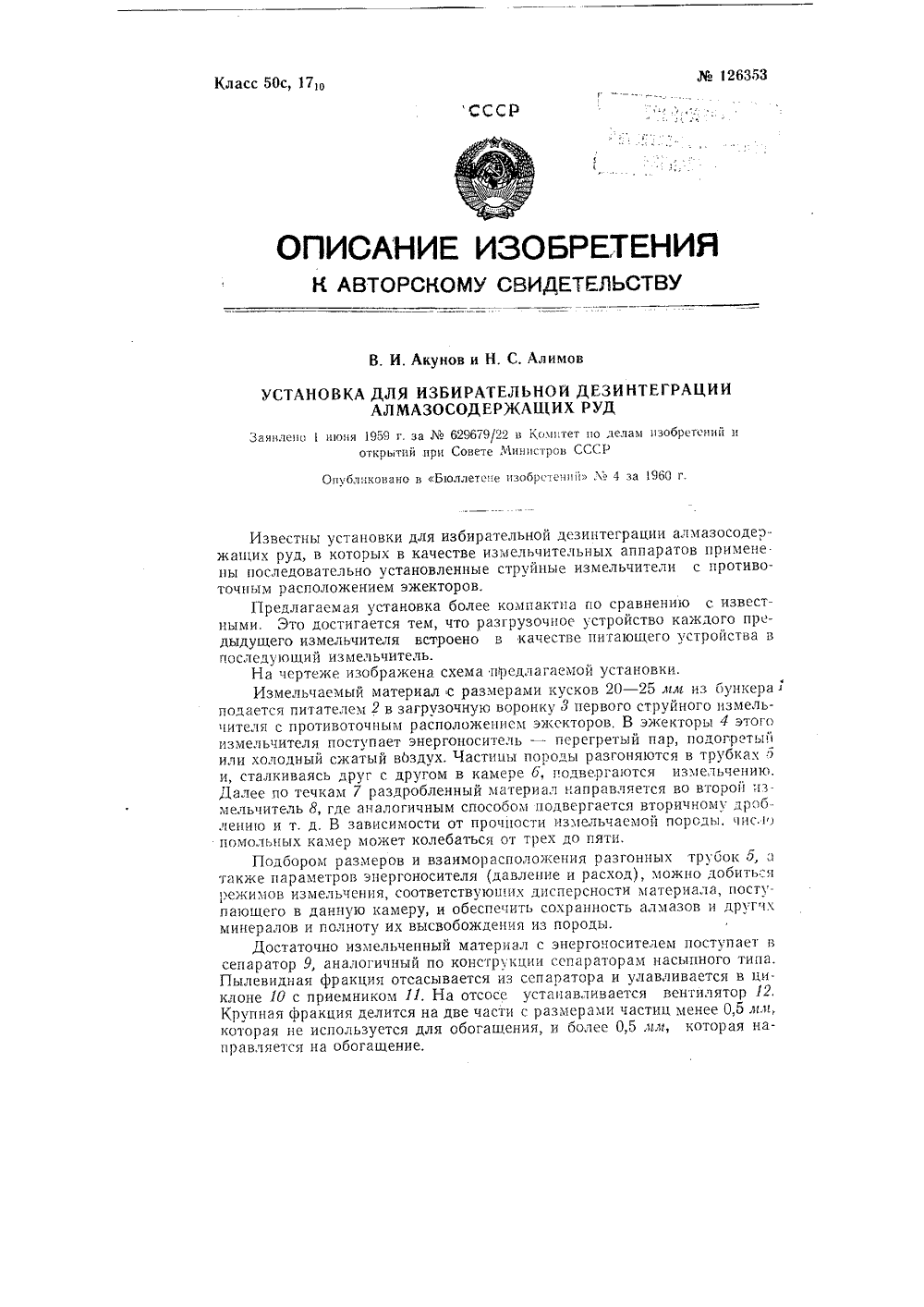

Номер патента: 126353

Опубликовано: 01.01.1960

Авторы: Акунов, Алимов

МПК: B02C 19/06

Метки: алмазосодержащих, руд, дезинтеграции, избирательной

...вторичному дроблению и т. д. В зависимости от прочности измельчаемой породы, число помольных камер может колебаться от трех до пяти.Подбором размеров и взаиморасположения разгонных трубок б, а также параметров энергоносителя (давление и расход), можно добиться режимов измельчения, соответствуюц 1 их дисперсности материала, поступающего в данную камеру, и обеспечить сохранность алмазов и другчх минералов и полноту их высвобождения из породы.Достаточно измельченный материал с энергоносителем поступает в сепаратор 9, аналогичный по конструкции сепараторам насыпного типа. Пылевидная фракция отсасывается из сепаратора и улавливается в циклоне 10 с приемником 11. На отсосе устанавливается вентилятор 12, Крупная фракция делится на...

Номер патента: 138475

Опубликовано: 01.01.1961

Авторы: Акунов, Дубинский

МПК: B02C 19/06

Метки: струйная, мельница

...струйные мельницлов, снабженные противоточнойгонными трубками, имеющимиНедостатком этих мельницблагодаря тому, что частицы изэнергией и скоростью,Струйная мельница, выполненная соуказанного недостатка.Сущность изобретения зактрубок эжекторов выполнено сразгонных частиц,На чертеже изображена разгопная тразрезе. ы для измельчения различных материапомольной камерой и эжекторами с разпо всей длине одинаковое сечение.является низкая интенсивность помола 1 ельчаемого материала обладают малой лючается в том, что сечени ужающимся в напр авленш разгонных движения Предмет изобр тени льчения различных эжекторами с раз ью повышения инт льчаемого матери убки эжекторов вь енин движения раз матери гонными енсивно ала ма шолнен гон ных лов с...

Номер патента: 138801

Опубликовано: 01.01.1961

Автор: Акунов

МПК: B02C 19/06

Метки: тонкого, измельчения, струйная, различных, мельница

...на слой измельчаемого материала 10, удерживаемого центробежной силой на боковых поверхностях помольной чаши 11. Для предотвращения соскальзывания слоя футеровки служит упорное торцовое кольцо 12Измельчение производится при ударе частиц, вылетающих из разгонных трубок б о слой футеровки 10 и будет вдвое эффективнее, чем на обычных струйных мельницах.138801Скорость вращения чаши 11 определяется необходимостью удержания слоя на поверхности чаши и составляет величину порядка 10 м/сек.Измельченный материал выбрасывается из чаши 11 в нижнюю часть кожуха И и далее системой транспортеров 14 и 15 подается в насыпной пылеразделитель 1 б с встроенным циклоном, Отсюда грубая фракция по течке 17 возвращается на домол, а мелкая - готовый...

Номер патента: 145442

Опубликовано: 01.01.1962

Автор: Тельнов

МПК: B02C 19/06

Метки: мельницах, измельчения, струйных

...концентрация тепла в относительно малых объемах помольных и обжиговых камер струйных мельниц позволяют одновременно с помолом производить и обжиг материалов в тонко измельченном состоянии.Например (условно), если для помола известняка в струйной мельнице до тонины помола 100 микрон достаточна температура газов 400 при скорости их при истечении из сопел 300 л 1/сек, то для обжига известняка (условно чистого мрамора) потребуется температура не менее 980 - 1000 и в этом случае температуру газовый струй, вводимых в камеру струйной мельницы, следует повысить до 1000 - 1100, что обеспечит помол и обжиг известняка.Это одновременное измельчение и обжиг минерального сырья газовыми струями высокой температуры и скорости значительно сократит...

Номер патента: 154471

Опубликовано: 01.01.1963

МПК: B02C 19/06

Метки: 154471

...засыпают в бункер 1, откуда он питателем 2 подается к вертикальному стволу Л струйной мельницы. Захваченные потоком воздуха куски ферросплава с большой скоростью поступают на центробежный классификатор 4, где они дробятся о конус 5. Расположенный в верхней части классификатора ротор б, вращаясь с большой скоростью, создает центробежное поле, отбрасывающее к периферии крупные частицы. Под действием собственного веса они опускаются, попадают в эжекторные камеры 7 и подхватываются выбрасываемой из экекторов 8 струей пара или воздуха. Влекомые с большой скоростью паром или воздухом эти частицы сталкиваются в камере дробления 9 и оттуда в виде пылевоздушной смеси по стволу 8 поднимаются в классификатор 4, После этого цикл повторяется.Мелко...

Номер патента: 154472

Опубликовано: 01.01.1963

МПК: B02C 19/06

Метки: 154472

...трубка б, соединенная через засасывающии насос 7 с загрузочным бункером 8. За рабочей камерой 1 размещены центробежный сепаратор 9, связанный сифоном 10 со сборником 11 готового продукта, и теплообменник 12, паровая камера которого соединена паропроводом 13 с центробежным сепаратором 9.Пар под давлением 3 ата проходит фильтр 3, затем пароперегреватель 2, в котором нагревается до 250 в 3 С и поступает в разгонное сопло 4. Подогретый пастообразный пищевой продукт насосом 7 подается по трубке б в сопло 4, в котором распыляется проходящим через сопло паром, и со скоростью, близкой к скорости движения пара, проходит через отбойную сетку 5 и измельчается. Разделение пара и тонкоизмельченного продукта производится центробежным...

Номер патента: 155087

Опубликовано: 01.01.1963

МПК: B02C 19/06

Метки: 155087

...2 в разгонные сопловые аппараты 3, при этом частицы разгоняются до скорости, позволяющей достигать их эффективного разрушения и измельчения при взаимных соударениях.В помольной камере 4 происходит соударение частиц, очаются и затем поступают в классификатор 5 грубого помоМ 155087бые частицы, отделяясь, возвращаются к разгонным сопловым аппаратам 3 через распределитель 2 грубого помола.Измельчаемый аериал, прошедший классификатор 5 грубого помола, поступает во второй классификатор б тонкого помола, там и происходит отделение готового продукта.В классификаторе б тонкого помола происходит в свою очередь отделение более крупных частиц, которые затем поступают в разгонные сопловые аппараты 8 через распределитель 7 тонкого помола;...

Номер патента: 155390

Опубликовано: 01.01.1963

МПК: B02C 19/06

Метки: 155390

...цилиндра 9, огибающтор с боковыми стенками-ребордами 10.Обработанный шлам выпускается через отверстиное в нижней части корпуса.Ротор приводится во вращение двигателем.Шлам, подлежащий измельчению, поступает чпатрубок 12, выполненный телескопическим, сперемещения посредством рукояток 13, а из з рво вращающийся лопастной ротор,Перемещаясь под действием центробежных силротора, шлам выбрасывается из него во все сторонростью в виде струй. При ударе их о перфорированнисхсдит интенсивное измельчение шлама,3 Чо 155390Перемещением крайнего звена загрузочного патрубка меняется сечение при его выходе для регулирования производительности дезинтегратора. При этом получается равномерное питание ротора по всей окружности его заборного отверстия, что...

Номер патента: 159708

Опубликовано: 01.01.1964

МПК: B02C 19/06

Метки: 159708

...сепаратором с элеватором, предназначенным для передачи недомола из сепаратора на повторную обработку,На чертеже изображена схема устройства для измельчения материала.Исходный материал подается из бункера 1 питателем 2 через делитель 3, управляемый автоматически, и затворы 4 в разгонные аппараты помольной камеры б. В помольной камере материал измельчается, после чего в сепараторе б отделяется грубая пыль, а аэрозоль с содержащимися в нем мелкими частицами подается в циклон-фильтр 7, где пыль отделяется от энергоносителя, который удаля ется через выхлоп 8.Грубая пыль через затвор 9 попадает в классификатор 10, где готовый продукт отделяется от грубой фракции. Последняя через затвор 11 элеватора 12 и делитель 3 возвращается на...

Номер патента: 159709

Опубликовано: 01.01.1964

МПК: B02C 19/06

Метки: 159709

...частично за счет удара.Отличие предложенной струйной пневматической мельницы от известных заключается в том, что ее измельчительная камера снабжена футерованной насадкой и материал измельчается в ней за счет удара частиц, несущихся с большой скоростью в воздуи 1 ном потоке, об абразивную футерованную насадку, в результате чего достигается более полное использование энергии удара.На чертеже представлена принципиальная схема струйной пневматической мельницы.Сыпучий материал из бункера У подается в рабочую камеру 2, где смецгнвается со струей сжатого воздуха, поступающего из эжектора г и в аэрированном состоянии. Затем через разгонную трубку 4 материал попадает в камеру б. В камере материал измельчается, ударяясь о фу. терованную насадку б...

Номер патента: 162746

Опубликовано: 01.01.1964

МПК: B02C 19/06

Метки: 162746

...стенки5, сопла б, энергоносителя, патрубка 7 подачи измельчаемого материала, патрубка 8 выхода и циклона 9.Измельчаемый материал подается в вихревую камеру, в которой струями энергоносителя частицам материала сообщается скорость,достаточная для разрушения при соударении.Осколки частиц материала выносятся потокомв циклон, а крупные частицы движутся вкольцевой зоне до тех пор, пока не измельчатся,Подггисная груггпа272 7 ";М. ЛейбманйНАЯ МЕЛЬНИЦАРегулирование границы разделения осуществляется перемещением либо одной из стенок, либо той и другой совместно, Это перемещение может производиться и автоматически в процессе регулирования помольнон установки. Для этого в полость 10 подают энергоноситель через щелевые сопла по всей высоте...

Номер патента: 163061

Опубликовано: 01.01.1964

МПК: B02C 19/06

Метки: 163061

Номер патента: 165369

Опубликовано: 01.01.1964

Авторы: Рогов, Моргулис, Аронов

МПК: B02C 19/06

Метки: струйная, мельница

...поную камеру с соплами и эжектор, Этиницы обладают недостаточной производиностью, так как при увеличении диаметрмеры падает эффективность действиявоздуха или пара, пересекающих основноток с материалом, и ухудшается классирующая способность.Предлагаемая струйная мельницабольшую производительность, чтодостигвыполнением помольной камеры со встным по всей высоте щелевым классифиром и расположением сопел в нескольк по всей высоте камеры. Исходный материал подается при помощи эжекторного устройства 4 в каждый сопловый ряд или в промежуток между ними, Частички материала, до стигшие требуемой толщины, уносятся воздушным потоком в щели классификатора и затем осаждаются з циклоне и фильтре. Поперечное сечение камеры по каждому сопловому...

Номер патента: 166282

Опубликовано: 01.01.1964

Авторы: Шумейко, Макалкина, Морозов, Козодоров, Клапцов, Дегт, Задорожный, Тищенко, Варэн

МПК: B02C 19/06, B07B 7/00, B03B 1/02 ...

Метки: цирконового, доводки, концентрата

...послеи кон концентрат железнения тзволяет очис только от же минералов. акить ц рлеза, но едмет изобрете Подписная группа М Авторыгзобретения В. Г. Задорожный, В,В. И, Морозов, С, Г Известно получение обезжелезненного циркона из цирконового концентрата, который спекают с серной кислотой при температуре 300 в 4 С. Концентрат прокаливают для удаления из него органических примесей.Предложенный способ отличается тем, что исходный концентрат подвергают избирательному измельчению в струйных мельницах, после чего его сепарируют в восходящем газовом потоке и удаляют содержащую железо тонкую фракцию, Таким путем удается, снп зив содержание железа с 0,185% в исходном концентрате до 0,104 ог в готовом продукте, повысить в нем содержание циркония на...

Номер патента: 166571

Опубликовано: 01.01.1964

Авторы: Лесин, Лейбман

МПК: B02C 19/06

Метки: мельница, струйная

...движениягаза в камере крупные частицы материала5 отбрасываются на периферию, оттуда онишнеками 7 возвращаются в смесительную камеру. Из смесительной камерь 1 материал увлекается струей энергоносителя, поступающего из сопла в разгонный аппарат, в котором10 частицам сообщается скорость, необходимаядля разрушения при соударении с частицами,разгоняемыми противоположным потоком.Крупные частицы материала из помольнойкамеры забрасываются по течке 11 в распре 15 делитель, откуда по течкам 10 возвращаютсяв смесительные камеры.Тонкая фракция через кольцевое сечениепоступает в пылеотделитель, где под действием центробежной силы происходит высажи.20 вание основнойМассы частиц на стенки, после чего частицы по конусу 12 попадают в полость 1...

Номер патента: 169386

Опубликовано: 01.01.1965

МПК: B02C 19/06

Метки: 169386

...скорости, достаточные для разрушения, Затем частицы разделяются по крупности. Крупные частицы доизмельчаются, а мелкие выносятся в пыле- разделительную камеру 3. В ней частицы ма териала под действием центробекной силы, возникающей от газового вихря, прижимаются к цилиндрической стенке и движутся до конуса 4, откуда сбрасываются в полость 5 и выводятся через патрубок 6. Отработавший энер гоноситель выводится через улитку с патрубком. 2По оси мельницы смонтирована труба 7, предназначенная для того, чтобы устранить проскок частиц, которые несет ядро потока. Выход аэрозоля из вихревой камеры осушествлен в обе стороны. благодаря чему достигается возможность увеличения производительности камеры заданного диаметра.Труба 7 может быть...

Номер патента: 169431

Опубликовано: 01.01.1965

Автор: Бывшее

МПК: B02C 19/06, C04B 20/08

Метки: размола, волокнистых

...воздействию звукового поля,которое также пушит их.От непрерывного чередования различныхвоздействий асбест при сравнительно небольших затратах энергии интенсивно рыхлится. 25 е Устройство дляриалов, наприме 30 авт, св,16093 Подписная еруппа2 б 5 Опубликовано 11.11.1965,По основному авт. св.160936 гидродинамический генератор устройства для размола целлюлозы снабжен щелевидными соплами и вибрирующими пластинами, причем ширина щели каждого сопла составляет 1 - 2 лл, а длина равна ширине пластины, укрепленной на двух подвижных осях для 1 величения амплитуды колебаний, что повышает качество размола, Согласно изобретению область применения известного устройства расширяется. Для периодической промывки сопел от асбеста струями жидкости...

Номер патента: 170831

Опубликовано: 01.01.1965

МПК: B02C 19/06

Метки: противоточная, струйная, мельница

...т труб сдписная группа М 2 Известны струйные противоточные мельницы, включающие помольную камеру, эжекторы, разгонные трубки и сопла.Предложенная мельница отличается тем,что в ней течки, подводящие материал к эжектору, выполнены в виде телескопических трубс шаровыми шарнирами; эжекторы смонтированы на тележках независимо от помольнойкамеры. В струйной мельнице предложеннойконструкции можно регулировать расстояние 10между разгонными трубками в помольной камере, управляя при этом процессом измельчения, и получить измельченный материал заданной крупности.На чертеже схематически изображена струная мельница в разрезе,Помольная камера 1 и два помольных эжектора 2 установлены на индивидуальной тележке 3. Соосность помольных эжекторов...

Номер патента: 175382

Опубликовано: 01.01.1965

Авторы: Пелипенко, Лебедев

МПК: B02C 19/06

Метки: пневматическая, струйная, мельница

...асадка выполнена враПодписная группа215 ата опуолнковання опис Основное авт. св,159709 выдано на струйную пневматическую мельницу, включающую загрузочный бункер с питателем, измельчительную камеру с соплом для выброса сжатого воздуха. Измельчительная камера снабжена футерованной насадкой.Цель изобретения - повысить степень использования энергии удара. Для этого футерованная насадка выполнена вращающейся.На чертеже представлена схема предлагае мой мельницы.Мельница включает приемный бункер 1, рабочую камеру 2, эжектор 3, разгонную трубку 4, камеру измельчения 5 с вращающейся футерованной насадкой 6 и приемно-осадитель ные устройства (на чертеже не показаны).Сыпучий материал (или многокомпонентную рабочую смесь) из бункера подают в...
