Способ центровки грузозахватного устройства ремонтного агрегата
Номер патента: 1409734
Опубликовано: 15.07.1988
Авторы: Алексеев, Верстов, Либин, Лукин, Ожерельев, Тарабукин, Топчин, Ханович
МПК: E03B 3/15
Метки: агрегата, грузозахватного, ремонтного, устройства, центровки
...на фиг.2 - вид Ана фиг.1.Ось скважины 1, защищенной наземным.павильоном 2, обозначают, например, рейкой 3 на люке 4 павильона. 15 Рейка 3 в нижней части имеет стакан 5, совмещаемый с торцом фильтровой или эксплуатационной колонны скважины. На ремонтном агрегате 6, оборудованном стрелой 7 с грузоэахватным -. 20 устройством 8, шарнирно закреплено центрирующее приспособление в виде Г-образной укосины 9 с полукольцом1 О на ее свободном конце.25Ремонтный агрегат 6 с находящейся в транспортном положении стрелой 7 подгоняют задним ходом к стенке павильона 2. Затем совмещают ось по"лукольца 10 с осью груэоэахватного устройства 8, Маневрируя ремонтным агрегатом, совмещают полукольцо 1 О с рейкой 3, фиксируют агрегат в данном положении, например,...
Сплав для изготовления мер массы
Номер патента: 1409677
Опубликовано: 15.07.1988
Авторы: Алексеев, Кухарь, Павлов, Смирнова
МПК: C22C 38/48
...материала проводят в открыой индукционной печи в тиглях из лектроплавленной окиси алюминия с 25 спользованием.защитного флюса из киси кальция в смеси с бурой, Раэивка металла проводится в медные зложницы с охлаждением на воздухе, литки подвергают гомогенизации при 30 1273-1373 К в течение 5 ч, затем ковой получают необходимые заготовки, з которых механической обработкой эготовляют гири, После изготовления гири подвергают термообработке в ваууме при 823 К в течение 3-15 ч для35 табилизации свойс тв . Основным требованием, предъявляедым к мерам массы является получение 40 заданной плотности (8,00 + 0,01) х.:10 з кг/м 5 и ее воспроиэводимость от плавки к плавке. Плотность образцов мер массы определяется с погрешностью не более 0,005 10 з...
Способ стабилизации опресненной дистилляцией соленой воды
Номер патента: 1409595
Опубликовано: 15.07.1988
Автор: Алексеев
МПК: C02F 5/02
Метки: воды, дистилляцией, опресненной, соленой, стабилизации
...фильтруют сверху вниз через мраморную загрузку с крупностью зерен 1-5 мм со скоростью 80 м/ч, Потенциал осаждения карбоната кальция в фильтрате составляет 9 мг/л,В табл. 1 представлены результаты по стабилизационной обработке дистилпята в зависимости от скорости фильтрования при 70 С.оУвеличение скорости фильтрованиявыше 100 м/ч приводит к снижению потенциала осаждения карбоната кальцияиэ-эа недостаточного времени контакта дистиллята с загрузкой,Уменьшение скорости фильтрованияниже 80 м/ч снижает потенциал осаждения карбоната кальция в фильтрате,поскольку своего максимального значения он достигает в толще загрузкифильтраВ табл. 2 представлены результатыстабилизационной обработки дистиллята в зависимости от его температурыпри...
Носовая оконечность судна ледового плавания
Номер патента: 1409518
Опубликовано: 15.07.1988
Авторы: Алексеев, Демьянченко, Каштелян, Лившиц
МПК: B63B 35/08
Метки: ледового, носовая, оконечность, плавания, судна
...от нсового перпендикуляра и на высоте0,3-0,6 осадки от основной плоскостпри этом шпангоуты в верхней частиулевого выступа вертикальны или наонены в сторону диаметральной плоокости на угол не более 51409518 ставитель А,Мамаевхред М.Ходанич Корректор С.Чер актор Л,Повха аказ 3425 Тираж 396 ИИПИ Государственного к по делам изобретений и Москва, Ж, РаушскПодписноеитета СССРткрытий В 4 5 1130 аб.,л. Проектная, 4 зводственно-полиграфическое предприятие, г,Изобретение относится к судостроеию, а именно к носовым оконечностям морских ледоколов, и может применятья для любых судов активного ледового 5 плавания.Целью изобретения является повышее ледовой ходкости и повышение эфективности очистки канала от битого ьда. 10На фиг.1 схематично...
Камера для окраски крупногабаритных изделий
Номер патента: 1409337
Опубликовано: 15.07.1988
Автор: Алексеев
МПК: B05B 15/12
Метки: камера, крупногабаритных, окраски
...4 К;1- черд со.ержи г ткже 3 ртик(г Ил к) и(;(лту,Рд 1;1ьч 11;(в)РЯ чВ тР 1 (3 лы р;3 ч(3 И 1 винтов 151 1(с Гн 331 , степн 3 (,огоро( приварны к вер(икд,ьнои тп)6 е) с по,)к ячи 1 и; коц(3л,1 гнпп(1 сцяилно о руки вр;И(нетя и корпу(;(л 11 и 1) Лгцид сн 6 ж(нд т(кжг фикс;гроч 11, ко рыи (цч(инн в прин;ренны к ру напр(и,Як)Иис 14 1(ижний ки(3 фикс;(ор;1 )10)к(.1(и 1,3( Гь и рспо.(ожн иь 3( ИО Икр ъ кИО и 0 Гв( р(И 51 1) 13,(пск 1, ирикреп,)цноч к кори л 1). прп )гоч поворот ,с 1 ( ( 1 ( ( 1 )11 ( 1 0 ( л ( ) ж ( ( Ф ( 1 к с д ГО 15 ( 1 ) 1 . ( п высо нко,п)ко принрг пни., к цлу1) . цып),иИиыл и 3 прлткд и олв 3. гын;1(оп(ил гр)6) ),1 гци(ы.Е;1)р;( р 601;(г сг.1(кп(ич )6 рд ч 15 норч(,ьныл усовпял вло( и в(лоЛ и; и, И(;.,кл 4 осл и(е...
Устройство для подводного вытяжения позвоночника
Номер патента: 1409260
Опубликовано: 15.07.1988
Авторы: Алексеев, Андреева, Рязанов
МПК: A61F 5/01
Метки: вытяжения, подводного, позвоночника
...может перемещаться ползун 9 со стрелкой 10. В ползуне 9 выполнено сливное отверстие 11, сообщенное гибким трубопрОводом 12 с водопроводной 25 сетью 13, а также с рабочей полостью 14 силового гидроцилиндра 3на корпусе которого соосно закреплен возвратный гидроцилиндр 15, причем его поршень 16 закреплен на штоке 4 сило ного гидроцилиндра 3, последний при этом сообщается с внешней средой окнами 17. Возвратный гидроцилиндр 15 сообщается с водопроводной сетью 13 через трубопровод 18 (не показан целиком), а на входе устройства в нодо- . проводной сети 13 установлен дроссель 19.Устройство работает следующим образом.с 0Пациента укладывают на щит 2, зак - реппяют на нем тазовый пояс, лиф (не показаны) и присоединяют их к элементам 6 крепления и...
Основание секции механизированной крепи
Номер патента: 1408083
Опубликовано: 07.07.1988
Авторы: Алексеев, Зельцер, Иванов, Шпрехер
МПК: E21D 23/04
Метки: крепи, механизированной, основание, секции
...6 шарнирно установлена штанга 7.Поперечная траверса 2 снабжена стенкой8 и опорой 9, образующими окно 10., На штанге 7 посредством оси 11 шарнир но установлен рычаг 12, расположенныйв окне 10, Н аправляющая 4 выполнена,с опорами 13 и 14, снабженными нак,лонными поверхностями передней 15 и зад ней 16, расположенными навстречу друг,друуП редлагаемое устройство работает следующим образом.При выдвижке секции крепи (фиг. 1)штанга 7 контактирует с передней наклонной поверхностью 15 опоры 13 направ:л яющей 4. П ри этом верхн яя часть штанги 7 поворачивается относительно оси 6по часовой стрелке вниз. Вместе с нейперемещается ось 11 и верхний конец,рычага 12. Рычаг 12 меняет свое положение в окне 10, а его нижний конец;выходит из контакта с...
Способ предотвращения налипания и намерзания горной массы на ленту конвейера и устройство для его осуществления
Номер патента: 1407874
Опубликовано: 07.07.1988
Авторы: Алексеев, Гольдис, Гончаров, Мочалов, Смородов, Сытник, Янченко
МПК: B65G 45/00
Метки: горной, конвейера, ленту, массы, налипания, намерзания, предотвращения
...5-15 С, Поэтому необходимо Длина подводящей головки 16 и попредварительно охладить нагнетаемы) 10 лости 17 выбирается таким образом)воздушный поток, Это понышает эффек- чтобы на выходе из нее капельки водытивность получения снеголедяной сме- были уже покрыты оболочкой льда. Полси, так как повьппается интенсивность ное замерзание воды осущестнляетсязамерзания воды и снижается удельный при ее дальнейшем движении в нагнерасход холодного воздуха на обраэова таемом воздушном потоке по камере 3ние снеголедяной смеси. Образованию вплоть до выходного патрубка 4. Наснеголедяной смеси способствует ох- личие внешней ледяной оболочки воклаждение камеры 3, Отвод тепла иэ ка- руг незамерзших до конца капелек вомеры 3 повьппает интенсивность и сни- ды...
Пресс для изготовления профильных изделий
Номер патента: 1407819
Опубликовано: 07.07.1988
Авторы: Алексеев, Иванов, Росляков
МПК: B29C 43/00, B29C 43/10
Метки: пресс, профильных
...4 направляющими 14. Пресс снабжен приводом перемещения верхней пли ты 4 в горизонтальной плоскости по направляющим 14. Они выполнены с угловыми желобками (не показаны).Привод перемещения выполнен в виде электропривода 15, редуктора 16, пары шестеренок 17 и ходового винта 18. Один конец ходового винта 18 смонтирован в подшипнике 19, закрепленном на корпусе 1, Другой конец ходе вого винта 8 смонтирован в маточной гайке 20, которая установлена на верх 55 ней плите 4. Для уменьшения коэффициента трения между направлякщими 14 установлены подшипники качения - шарики 21 в сепараторах 22 с воэможностью вращенияПресс работает следующим образом.При прессовании ПТФЭ трубы 23 сдвоенный гидроцилиндр 6 пресса установлен на верхней подвижной плите...
Способ пожаровзрывозащиты аппаратов, находящихся под давлением технологической среды
Номер патента: 1407494
Опубликовано: 07.07.1988
Авторы: Алексеев, Дюков
МПК: A62C 35/00
Метки: аппаратов, давлением, находящихся, пожаровзрывозащиты, среды, технологической
...элементами 10, 12 и 13 заслонок.Общий принцип осуществления способа заключается в следующем.В защищаемом аппарате (пневмопроводе) 1 помещена технологическая сре-, да, состояние которой контролируется датчиком 2 (это может быть датчик искр и пламени на основе фотоэлектрического преобразователя и т,д,), В случае превышения регистрируемым параметром первого значения уровня Ф на выходе усилителя-формирователя 3 формируется сигнал, а в случае превышения регистрируемым параметром второго значения уровня Фсигнал снимается с выхода усилителя-формирователя 4. Если регистрируемый параметр в момент времени о (фиг, 2) становится больше значения Ф 1, на выходе таймера 5 формируется ноль, снимается запрет счета со счетчика 6 и он в...
Аналого-цифровой преобразователь
Номер патента: 1406793
Опубликовано: 30.06.1988
Авторы: Алексеев, Беляев, Гельман
МПК: H03M 1/38
Метки: аналого-цифровой
...объем выборки) на выходе этого элемента появляется единичный сигнал (на втором входе элемента 25 при нулевом коде на кодовых входных шинах 30 присутствуез единичньп сигнал элемента 27), которым переключа ются н исходные состояния триггеры 10 и 11 и блокируется элемент 9.При нулевом коде ца кодовых входных шинах 30 с поступлением текущих сигналов запуска работа устройства повторяется аналогично описанному, причем не обязательно только с целью определения гистограммы, Код, который устанавливают нд кодовых входных шинах 30 (этот кол может бьггь задан, например, оператором нручную либо55 автоматически ЭВМ), соответствует вероятности маловероятных значений измеряемой величины, которые це долж 1 ы в лдьцейшем пгрепдвдться в ЭВМ для обработки,...
Оперативное запоминающее устройство с самоконтролем
Номер патента: 1406640
Опубликовано: 30.06.1988
Авторы: Алексеев, Андрианов, Гринштейн
МПК: G11C 29/00
Метки: запоминающее, оперативное, самоконтролем
...переводе устройства из5 1 О 15 20 25 30 35 формула изобретенан 40 45 50 55 3режима Работа в режим Контроль. Элемент индикации (например, световод) служит для отображения результатов проверки.При подаче питания импульс с блока 15 сброса устанавливает счетчик 6 в О и триггер 14 в 1. Последнее вызывает сброс триггера 7 и формирование индикации Исправно. Дальнейшая работа устройства определяется сигналом на входе 13 Контроль/ /работа. В режиме Работа логическая единица на входе 13 блокирует генератор 12 и определяет работу счетчика 6 в режиме асинхронной установки по входам данных. Таким образом, сигналы РВ, ЧТ/ЗП, адреса и данные поступают с входов счетчика 6 на соответствующие его выходы, что обеспечивает работу блока 1 оперативной...
Стробоскопическое измерительное устройство
Номер патента: 1406490
Опубликовано: 30.06.1988
Авторы: Алексеев, Гельман, Тихомиров
МПК: G01R 13/02
Метки: измерительное, стробоскопическое
...значениявходных сигналов. Резистивный делитель 23 выдает среднее значение накоп.ленных в ГСН 20 и мгновенных значений входного сигнала. Такое накопление и усреднение уменьшает случайнуюпогрешность измерений. Естественно,что емкость счетчика ГСН 20 и егодиапазон выходного напряжения не менее, чем в и раз, должны превышатьаналогичные параметры ГСН 9,С поступлением на вход делителя18 и-го сигнала сигнал на его выходеизменяется на единичный, что вызывает переключение ГСН 6 и увеличениеего выходного напряжения на одну ступень. Тем самым устройство подготавливается к кодированию и накоплениюочередного текущего мгновенного значения входного измеряемого сигналаОдновременно появившимся единичным ,сигналом на выходе делителя 18 деблофкируется...
Способ получения нефтяного кокса
Номер патента: 1406144
Опубликовано: 30.06.1988
Авторы: Алексеев, Валявин, Гимаев, Махов, Теляшев, Усманов, Фрязинов
МПК: C10B 55/00
...остаток от перегонки, выкипающий при температуре выше 370-500 С.1Таблица 1 Показатели Наименование Плотность при 20 С, г/смСодержание серы, мас.% 0,9020 1,62 Фракционный состав при темо пературе начала кипения, Совыход, мас.%, до, С200 172 0,17 2,74 250 9,21 300 30,21 70,88 94,91 350 400 450Режим термокрекинга Расход, т/ч сырья на установку 41,05 загрузки в печь тяжелогосырья (ПТС) 118,6 Изобретение относится к способуполучения нефтяного кокса и можетбыть использовано в нефтеперерабатывающей промьппленности.Целью изобретения является уменьшение содержания серы в коксе.П р и м е р 1Вакуумный газойльтоварной смеси нефтей, характеристика которого приведена в табл.1, подвергают термокрекингу на промышленной установке типа 15/2,Иэ полученного...
Способ деалкоголизации спиртованного сока
Номер патента: 1405781
Опубликовано: 30.06.1988
Авторы: Алексеев, Богданов, Грунин, Илинич, Садовский, Устинников, Шелехова
Метки: деалкоголизации, сока, спиртованного
...достаточно насьпцается ароматическими веществами, а меньшей частидостаточно для освежения сока и окончательной его стабилизации.Флегму разделяют в соотношении1;100, чтобы стабилизировать сок, насытить его ароматическими веществами,и чтобы его крепость не превьппала0,5 об.7, Флегма имеет х крепость97,3 об,7., Если указанное соотношениеувеличивается, то сок имеет, крепостьвыше 0,5 об.Е, что не соответствуетбезалкогольному продукту, Если же1405781 Показатели Содержание компонентов, мг/л: Эфирные мас- ла 3,0 ЭтилацетатЭфир антраниловой кисло 3,8 3,3 ты 0,3 0,3 Ацетон 45 МетилантранилатГераниолтерпинеол,лимонен, линалеолТеплоэ нерг озатраты наспособ,кг/пара/далсока 0,0033 0,0027 2,0 1,8 4,0соотношение уменьшается,.то сок .недостаточно...
Способ удобрения рыбоводных водоемов с естественным продуцированием кормовой базы
Номер патента: 1405748
Опубликовано: 30.06.1988
Авторы: Алексеев, Лаврентьева
МПК: A01K 61/00
Метки: базы, водоемов, естественным, кормовой, продуцированием, рыбоводных, удобрения
...зоопланктона в начале вегетационного периода, которая не может быть потреблена рыбой, из-за предотвращения прежде.временного внесения удобрений, а также предотвращается избыточное удобрение озера, приводящее к нежелательному повьппениому.накоплению органики.П р и м е р . В озеро Мостище площадью 12,3 га, со средней глубиной 3,4 м после распадения льда высажены личинки пеляди из расчета 20 тыс/га. Через каждые 10 дней проводили отбор проб рыб и зоопланктона, определяли их биомассы, сопоставляли темпы их прироста. 24 июня рацион рыб достиг уровня продукции зоо- планктона, это послужило основанием для начала внесения удобрений. Величина каждой порции и их число были рассчитаны следующим образом. Продолжительность периода внесения...
Способ имитации предпожарной ситуации
Номер патента: 1405086
Опубликовано: 23.06.1988
Авторы: Алексеев, Зайцев, Родэ, Чигарев
МПК: G08B 17/10
Метки: имитации, предпожарной, ситуации
...кривая (б) термического разложения полимеров; на фиг, 2 - устройство для осуществления способа, общий вид.Устройство имитации предпожарной ситуации содержит корпус 1, внутри которого размещены нагревательный элемент 2 с имитатором 3 горения (полимерным материалом) и средство 4 его закрепления на нагревателе. Внутри корпуса соосно ему размещены привод 5 с крыльчаткой. Устройство содержит средство 6 для контроля температуры и задатчик 7 времени.Условия способа, заключающиеся в достижении температуры, при которой происходит не менее чем двукратное увеличение скорости убыли массы (см. таблицу), и поери при этой скорости не менее 15 у первоачальной массы, обеспечиваются подбоом в одинаковых теплофизических услоиях устройства и...

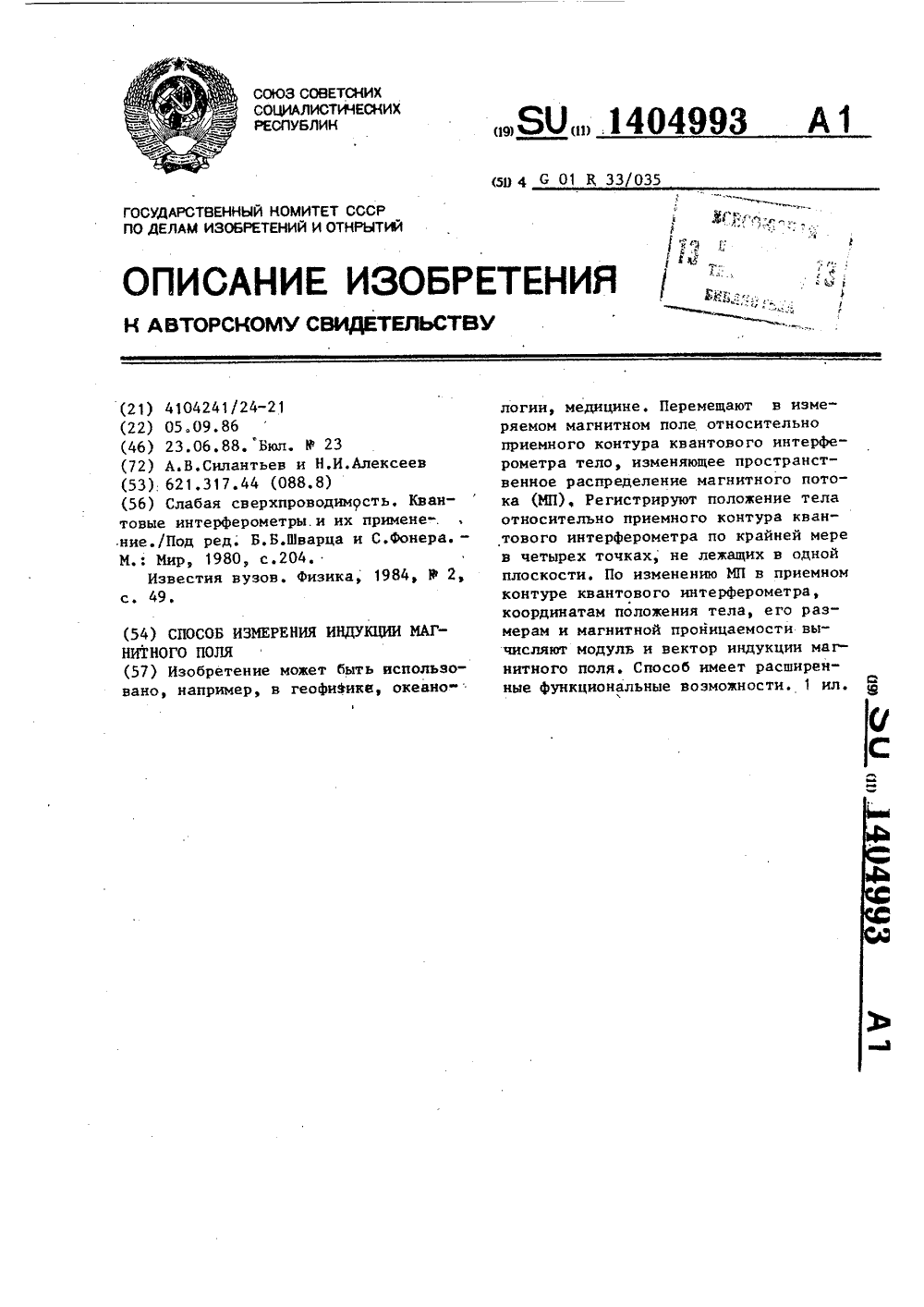

Способ измерения индукции магнитного поля
Номер патента: 1404993
Опубликовано: 23.06.1988
Авторы: Алексеев, Силантьев
МПК: G01R 33/035
Метки: индукции, магнитного, поля
...даст только одна компонента магнитного поля Н = Н +3(р К)Е(1)еа о К КИз уравнения (1) видно, что величина Не зависит от всех компонентвектора р, следовательно, и магнитныйпоток, пронизывающий приемный контур,также зависит от всех компонент момента р,Индукция поля, таким образом, описывается следующий выражением: й КВ =м (Н+гог -"д) К=г -г (2)Кз х ф где г, - радиус-вектор точки наблюдения, проведенный из началасистемы координат;- г - радиус-вектор центра шара,проведенный из начала системы координат.Проинтегрировав выражение (2) по контуру приемного контура, можно получить выражение для магнитного потока через контур еДля измерения поля предлагаемым способом необходимо зафиксировать положение тела относительно приемного контура не...
Способ определения собственных частот упругих колебаний объекта
Номер патента: 1404835
Опубликовано: 23.06.1988
Авторы: Алексеев, Колосков, Шмаков
МПК: G01H 13/00, G01M 7/00
Метки: колебаний, объекта, собственных, упругих, частот
...силовым воздействием, Возбуждение гармонических колебаний осуществляют дважды: для вспомогательной системы без исследуемогообъекта и вспомогательной системы сисследуемым объектом 3, в обоих случаях при неизменных значениях жесткости и массы упругого и инерционногоэлементов, В узлах 4 крепления исследуемого объекта к вспомогательнойсистеме регистрируют амплитудно-частотные характеристики с помощью датчиков 5 и регистратора 6, Возбуждение колебаний осуществляют с помощьюэлектродинамического силовозбудителя 7. По зарегистрированным амплитудно-частотным характеристикам определяют частоту, при которой амплитудыколебаний равны, Эту частоту принимают за собственную частоту колебанийобъекта. 40 Достоверность результата, полученного по...
Устройство для крепления стен траншей
Номер патента: 1404591
Опубликовано: 23.06.1988
Авторы: Алексеев, Давыдов, Казимиров, Конторчик, Мирошник, Самодуров, Сиделев, Страхов, Черняев
МПК: E02D 17/08
Метки: крепления, стен, траншей
...секция штанги 4 совершает осевое перемещениевниз посредством тяги 8. 2 з,п. ф-лы,2 ил. 2кого соединения стоек при подъеме устройства. Тяги 12, служащие для распора ограждающих щитов 1, шарнирно закреплены верхними концами со штангами 3, нижними - со стойками 2, а в средней части - с ограждающими щитами 1. Для соединения штанги 3 со стойкой 2 предусмотрены фиксаторы 13. Подъем устройства осуществляется за. петли 14, установленные на штангах 3 и 4. Нижние части горизонтальных распорок 5 снабжены подпружиненными скобами 15 для амортизации уси-лий от веса элементом.Устройство для крепления стен траншей работает следующим образом.Грузоподъемным механизмом за петли 14 устройство в сборе опускают в трав. шею. При этом ограждающие щиты 1...
Устройство для установки и крепления запасного колеса транспортного средства
Номер патента: 1404400
Опубликовано: 23.06.1988
Авторы: Алексеев, Осадчий
МПК: B62D 43/02
Метки: запасного, колеса, крепления, средства, транспортного, установки
...Ось 5 поворота механизма подъема 50 и опускания колеса с помощью кардан- ного вала соединена с выходным валом приводного редуктора 1. На конце внутренней трубы установлена рамка 17, с помощью которой запасное колесо 55 18 соединяется с механизмом подъемаи опускания колеса.Устройство работает следующим образом. В транспортном положении (фиг. 1) запасное колесо 18, соединенное с рамкой 17 механизма подъема и опускания колеса, опирается на основание платформы транспортного средства, при этом головка силового ходового винта расположена в нижней части механизма подъема и опускания колеса.Для опускания колеса на грунт и снятия его с устройства с помощью приводного редуктора 1 с приводом от съемного ключа-трещетки 15 произвоО дится поворот...
Сбалансированный манипулятор
Номер патента: 1404325
Опубликовано: 23.06.1988
Авторы: Алексеев, Попов, Тюрин, Царев
МПК: B25J 1/06
Метки: манипулятор, сбалансированный
...блоков 14 и 15. На схеме (фиг. 2) ползун 7 взаимодействует с упругими элементами 16 и 17 посредством стержней 18 и 19, размещенных в отверстиях направляющих втулок 20 и 21, установленных шарнирно на рычагах 3 и 5 руки. 30Манипулятор работает следующим образом.При отсутствии груза ползун 7 находится в крайнем верхнем положении, при этом упругие элементы обеспечиВают уравновешивание ненагруженной руки в любом ее положении. Закрепив груз в захвате 8, оператор с помощью пульта включает систему уравновешивания груза, Б соответствии с сигналом 40 датчика груза привод 6 перемещает ползун 7 вниз по стойке 1, деформируя упругие элементы 10, 11 или 16, .17 и обеспечивая уравновешивание груза, После достижения ползуном 7 требу 45 буемого в...
Смеситель
Номер патента: 1404101
Опубликовано: 23.06.1988
Авторы: Алексеев, Битюков, Петушков, Фельгендлер
Метки: смеситель
...вставки 2 с распылителем 3 водыв ее конфуэорной части, и гофрированная защитная рубашка 4, образующая скорпусом 1 кольценой канал 5, снабженный конденсатоотводчиком 6. Защитная рубашка 4 выполнена перфорированной, а ее гофры расположены винтообразно,Смеситель работает следующим разом.Охлаждаемая среда (гаэ) и охлаждающая жидкость подаются в камеру,выполненную в виде конфузорно-диффуэорной вставки 2, где за счет унеличения скорости потока в горле происходят диспергация жидкости и ее испарение в защитной рубашке, В защитнойрубашке 4, благодаря наличию гофр,возникают пульсации потока охлаждаемой среды: происходят интенсивноеаэродинамическое дробление неиспарившихся капель жидкости и смешение сред,Выполнение гофр в форме винта обеспечивает...
Способ содержания молодняка пушных зверей в шедах
Номер патента: 1404045
Опубликовано: 23.06.1988
Авторы: Алексеев, Алымов, Дорофеева, Дремлюга, Ильинский, Исаков, Казакова, Краснова, Кузнецов, Сидоренко, Яковенко
МПК: A01K 67/02
Метки: зверей, молодняка, пушных, содержания, шедах
...относится к отрасли клеточного звероводства и может быть использовано для выращивания молодняка пушных зверей,Цель изобретения - ускорение сроков созревания волосяного покрова, улучшение его качества и сокращение падежа пушных зверей в летний период.Способ заключается в том, что в шеде, где содержат пушных зверей до забоя, в качестве стенок используют двухслойную поливинилхлоридную пленку следующего состава, мас. ч: Освещенность в шеде составляет 4 - 40 лк, а пленку закрепляют на расстоянии 20 - 25 см от поверхности земли. В табл. 1 и 2 представлены результаты выращивания песцов в указанных шедах с использованием пленки различного состава,В табл, 1 показана зависимость качестваволосяного покрова песцов от режимныххарактеристик и...
Устройство для подвода энергии к подвижному объекту
Номер патента: 1403188
Опубликовано: 15.06.1988
Авторы: Алексеев, Апостол, Шишмаков
МПК: H02G 11/06
Метки: объекту, подвижному, подвода, энергии
...1.Конец троса 5 со стороны каретки6 жестко скреплен с подвижным концом8 гирлянды 3 (для ее вытяжки-сбора),Гибкая связь 9 наиболее подверженавоздействиям, поэтому она изготавливается из материала большей прочности и с возможностью оперативнойзамены, т.е. съемной, а также длиной,несколько меньшей длины отрезка 7энергоносителя. Накопитель 10 можетбыть расположен в шахте и выполнен ввиде полиспастной системы 11,. подвижные блоки которой утяжелены грузом12, Вывод троса осуществляется черезнаправляющий блок 13, помещенный в обойму 14, шарнирно установленную на вертикальной оси 15, Это обеспечивает натяжение тросу 5 и воэможность поворота обоймы на 180 при движении тележки 1. При этом желательно ось 15 разместить соосно с вертикально...
Скоростной спектрометр
Номер патента: 1402815
Опубликовано: 15.06.1988
Авторы: Алексеев, Городецкий, Новикова
МПК: G01J 3/12
Метки: скоростной, спектрометр
...решетку 4, которая Рс 3 сГс(.Т ЕГО 3 СПЕКТР.,)Д СЧЕТ ВРД- сци 5 Зеп(тки 4 Осчп(сствгЯ(тс 5 Оыс Грос скзировзнис спектрд по выхо(цой пе,и 5 (чонохромзтора 1. Г,ифрзг(ров:333 ь 11 свео- ЗР войчок чсрез выходную щельпоцалас в рог(рРе)3111 к ), Выхолнои сГияс коорого ласт отключение в л 3 хкдцяльнох регистраторе 6 по оси УЕазвс рткз исслелуечого спектра 13 регис-. - рзторе 6 по оси Х осчиест 335 стс 5 с пом ОИ ь 10 Лоп ОГ ц ит(;1 Ь НОЙ ОптикО-)(хх яи ческои СИСТ.М Ы Рс 13 ВЕРТКИ 7 С,3(ЛЧК)н И 1 ООРЯЗО:.1 ар 3 ллельыи сВС 101)ОЙ пчсок от и(.тОчник 3 8 из;1 чеци 51, сор миро(3 снный0)10 ц 1 ю КОГ 1 Г 1 ИМ сТОРс с), ИРОЙ;53 ЧЕРЕЗ УЗКЧ 0 ИЕЛ С р В ч к);( и д ф р с Г м1 , ф 0 к ч с и р ч е т с 5 ц 1;н л р ичсскои,н 1 НЛОЙ 1 1 В 135,е ч 31(ои 3...
Штепсельный разъем
Номер патента: 1401541
Опубликовано: 07.06.1988
Авторы: Алексеев, Кокотов, Латова, Осокин, Ротман, Степанов
МПК: H01R 13/00
Метки: разъем, штепсельный
...7 в своей выступающей части 16 выполнен разрезным, а наружный диаметр выступающей части 16 корпуса 7 соответствует внутреннему диаметру корпуса 2 гнезда 1. Корпус 7 может быть также выполнен полностью разъем ным фиг.1).Вспомогательная пластина 17 служит для симметричного распределения уси.лий в контактном узле разъема.Устройство работает следующим об" разом.При вставлении вилки 6 в гнездо 1 штырь 8 взаимодействует с контактным элементом 4, лепестки которого входят в кольцевую канавку 9, за счет чего обеспечивается фиксация контактного узла. Контактная пластина 1 О взаимодействует с контактным кольцом 3, а выступающая часть 16 корпуса 7 взаимодействует с внутренней поверхностью корпуса 2. Плоскость разреза 18 или разъема)...
Узел соединения открытых водотоков
Номер патента: 1401108
Опубликовано: 07.06.1988
Авторы: Алексеев, Аникеенко, Ковтун, Лашев, Нетюхайло, Шеренков
МПК: E02B 13/00
Метки: водотоков, открытых, соединения, узел
...к конструкциям соединительных узлов открытых каналов.Цель изобретения - повышение надежности работы путем уменьшения5 размыва транзитного канала.На фиг,1 изображен узел соединения открытых водотоков,вид сверху; на фиг, 2- разрез А-А на фиг.1.Узел соединения включается участок транзитного канала 1 и рукава 2 и 3 подводящего канала 4. Канал 4 примыкает к каналу 1 перпендикулярно в плане. Низовой рукав 3 на входе име ет сечение, равное сечению верхового рукава 2, а на выходе превосходит его в два раза. При этом глубина и ширина рукава 3 увеличиваются в направлении движения потока таким об разом, чтобы в выпускном сечении выполнялось соотношение(Ч /Ч): Ь /В0,25,где Ь, В - ширина выходного сечения низового рукава 3и транзитного канала...
Способ непрерывного формования порошка
Номер патента: 1400779
Опубликовано: 07.06.1988
Авторы: Алексеев, Ахтанин, Клименков, Пятов
МПК: B22F 3/20
Метки: непрерывного, порошка, формования
...относительно друга во всем объеме уплотняемого порошкового тела приводит к выравниванию плотности центральных и периферийных слоев изделия. Таким образом, создание усилия предварительного уплотнения и продавливанич порошка через мундштук в соответствии с предлагаемым способом позволяет выравнить плотность по поперечному сечению иэделия. Равномерность плотности уравнивает величины упругого последействия по поперечному сечению иэделия и тем самым уменьшает искривление и погрешность его формы. Спекание не увеличивает погрешности формы, так как изделие усаживается по всему объему равномерно.После максимально плотной укладки частиц порошка процесс дальнейшего уплотнения осуществляется за счет их пластической деформации. Создание усилия...
Способ тушения лесных пожаров
Номер патента: 1400619
Опубликовано: 07.06.1988
Авторы: Алексеев, Андреев, Гришин
МПК: A62C 1/22
Метки: лесных, пожаров, тушения
...движения ударных волн в горизонтальной плоскости,стрелки 4 - направление падающейударной волны в вертикальной плоскости, стрелка 5 - направление отраженной ударной волны в вертикальной плоскостиП р и м е р. Оценив параметры пожара, скорость продвижения фронтапожара и скорость ветра, в пологе леса развешивают гибкий шнуровой зарядВВ так, что линия заряда ВВ эквидистантно описывает кромку фронта пожара и располагается на высоте 0,55(Н/2, где Н - средняя высота деревьев,Пусть для определенности верховойпожар распространяется по направлениюветра по полосе соснового молоднякас высотой деревьев 3-4 м, шириной2 м и длиной 10 м. Заряд ВВ ЭШПили ПЖВрасполагают в горизонтальной плоскости полосы по дуге окружности на высоте 1,5-2 м. Для случая...
