Номер патента: 1016434

Опубликовано: 07.05.1983

Авторы: Алексеев, Бочаров, Комов, Кривцов, Курочкин, Ли, Резниченко, Стрельникова, Тервартанов, Тропин, Эунапу

МПК: E02F 3/40

Метки: оборудование, одноковшового, рабочее, экскаватора

...а рукоять имеет обводной ролик, установленный с возможностью взаимодействия с гибкой тягой.На фиг. 1 изображено рабочее оборудование одноковшового экскаватора, вид сбоку; на фиг. 2 - то же, в момент разгрузки; на фиг, 3 - то же, вид сверху; на фиг, 4 - разрез А - А на фиг. 3.Рабочее оборудование состоит из двух полуковшей переднего 1 и заднего 2 (фиг, 1), шарнирно закрепленных на рукояти 3 экскаватора. Полуковши 1 и 2 выполнены в виде цилиндрических секторов, состоящих из боковых стенок 4 и 5, к которым приварены днища 6 и 7 ковша (фиг, 2). К переднему полуковшу 1 с помощью проушин 8 шарнирно крепится планка 9 (фиг. 3) штока 10 гидроцилиндра 11 поворота. Гидроцилиндр 11 поворота шарнирно укреплен на рукояти 3 экскаватора с помощью...

Номер патента: 1015486

Опубликовано: 30.04.1983

Авторы: Алексеев, Злоказов, Плужников

МПК: H03H 9/42

Метки: акустических, волн, поверхностных, фокусирующий

...сек, ция 1 расположена в центре преобразователя. Б секций расположено поодну сторону от секции 1, другие Нсекций - по другую сторону в параллельных акустических каналах (раз.несены вдоль апертуры преобразователя) . Число (20+1)секций преобразователя (где Я -положительное целоечисло) определяется требуемой эффективностью Фокусирования и геометрическимр размерами используемойпьезоподложки (не показана . Количество пар электродов определяетсяисходя ие требуемых частотных характеристик преобразователя, Величи на апертур секций преобразователя определяется по аналогии с шириной кольца соответствующего номера зоны Френеля. Разбиение на зоны производится так, чтобы акустическая разность хода от соответствующих границ (внутренних или...

Номер патента: 1015042

Опубликовано: 30.04.1983

Авторы: Алексеев, Комшин, Курбаков, Миронов

МПК: E02B 17/00

Метки: буровой, колонн, монтажа, опорных, плавучей, самоподъемной, установки

...цель достигается тем, что.корпус установки со стороны, противоположной наращиваемым опорным .колоннам после подъема на монтажную высоту, крепят при помощи гибких связей с построечным местом, поднимают на монтажную высоту закладные части наращиваемых опор, противоположных креплению корпуса, наращивают опорные колонны до полной высоты, после чего опускают сформированные опорные колонны до упора в грунт дна, освобождают корпус установки от крепления, опускают его на воду, разворачивают на 180 и производят монтаж очередных опорных колонн.На фиг.1 изображена плавучая установка после спуска на воду у дост.роечной набережной; на фиг.2 - то же, поднята над водой и закреплена к берегу тросами; на фиг.3 - вид А на фиг.2 (плавучая...

Номер патента: 1014786

Опубликовано: 30.04.1983

Авторы: Алексеев, Комшин, Миронов

МПК: B63B 9/06

Метки: буровой, колонн, монтажа, опорных, плавучей, самоподъемной, установки

...плавучей буровой установки предварительно размещают закладные части опорных колонн одного из бортов корпуса над шахтами береговых подъемников, затем поднимают корпус установки и одновременно опускают опорные колонны противоположного борта на дно акватории до совмещения рабочей площадки береговых подьемников с плоскостью стапеля, после чего подают на нее монтируемые секции опорных колонн.На фиг. 1 изображена плавучая буровая установка у достроечной набережной, вид спереди; на фиг. 2 - то же, вид сверху; на фиг. 3 и 4 - плавучая буровая установка, опирающаяся на опорные колонны и подьемные устройства; на фиг. 5 - монтаж опорных колонн.Способ осуществляют следующим обра.зом.После завершения формирования корпуса 1 буровой...

Номер патента: 1014515

Опубликовано: 30.04.1983

Авторы: Алексеев, Алексеенко, Гречанинов, Григорьев, Журов, Мясковский, Ролик

МПК: A01F 15/00

Метки: пресс-подборщик

...кинематическая связь рычага с мерительным устройством выполнена в виде кулачка, который установлен на оси зубчатого колеса.Причем нерабочая полость плунжерногонасоса-дозатора связана с трубопроводомдля подвода к нему консерванта,На фиг. 1 изображен пресс-подборщик,общий вид; на фиг. 2 - привод насаса до 5 10 15 20 25 30 35 40 45 50 затора (пунктиром показано второе крайнее положение).На шасси 1 пресс-подборщика установлена прессовальная камера 2 с поршнем, к которой, крепится вязальный аппарат 3, имеющий мерительное устройство 4, выполненное в виде зубчатого колеса для обмера длины тюка, установленное на валу 5, и кинематически связанное посредством кулачка 6, имеющего рабочую поверхность 7 с роликом 8 двуплечего рычага 9. На...

Номер патента: 1013921

Опубликовано: 23.04.1983

Авторы: Алексеев, Лебеденко, Малиованов, Петров

МПК: G05D 16/10

Метки: газа, давления

...сооб щена через второй теплообменник с входом ротационного компрессора, а входная полость через первый и тре- ) 5 тий теплообменники сообщена с источником давления,На чертеже представлена схемаустройства для регулирования давления.Устройство для регулирования давления содержит корпус 1 с входной2 и выходной 3 полостями, с установленными в нем ступенчатым поршнем4 с осевым каналом 5, нагруженным(подпружиненными) регулировочной пружиной б. Устройство содержит такжеротационный двигатель 7, соединенныйвалом 8 с ротационным компрессором9, выход которого 10 через клапаннуюкоробку 11, в которой установленыклапаны 12, например шаровые, настро.енные с помощью регулировочных пружин 13 на открытие при величинерегулируемого давления. Первый...

Номер патента: 1013595

Опубликовано: 23.04.1983

Авторы: Алексеев, Мешков, Тимонин, Фомина

МПК: E04C 2/06

Метки: панель, перекрытия

...ребрами.При этом продольные ребра выполненыс сечением в виде полуокружности,На фиг. 1 изображена панель, вид сверху;на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 -разрез Б-Б на фиг. 1; на фиг. 4 - разрезВ-В на фиг. 1; на фиг. 5 - разрез Г-Гна фиг. 1,Панель перекрытия включает замкнутыепродольные каналы 1, полку 2 постояннойтолщины, арматурные стержни 3, попереч- з 5ные ребра 4 жесткости переменного сечения,контурные поперечные ребра 5 и продольныеребра 6.Панель перекрытия изготавливают следующим образом.А-А На поддон формы устанавливают рабочую арматуру 3 и опускают бортоснастку, засыпают порцию бетона для изготовления панели и сверху опускают при одновременной вибрации формы матрицу с выступамипригрузами, повторяющими очертания...

Номер патента: 1013547

Опубликовано: 23.04.1983

Авторы: Алексеев, Ганзель, Колтаков, Самуйлов, Сорокин, Степанов

МПК: E01H 5/06

Метки: снегоочиститель

...дополнительным объемом снега, и начинает перебрасывать излишек через себя на очищенное пространство.Вследствие указанного увеличивают зону перекрытия между двумя соседними машинами, а при работе у бордюрного камня, где отрицательный эффект от обоих явлений складывается, необходимо практически несколькими машинами идти друг за другом почти след в след с максимальным перекрытием.Цель изобретения - повышение качества очистки дорожного покрытия,Указанная цель достигается тем, что плужно-щеточный снегоочиститель, содержащий базовое шасси, на котором закреплены расположенные под углом к оси базового шасси плуг и щетка, снабжен плуж 5 1 О 5 20 25 30 35 40 45 50 55 ком, закрепленным на шасси под углом к указанной оси перед задним по ходу...

Номер патента: 1013523

Опубликовано: 23.04.1983

Авторы: Алексеев, Викулов, Калечиц, Мартыновский, Смирнов, Чередниченко

МПК: D04B 39/04

Метки: кругловязальной, привод

...О На фиг.1 изображена кинематическая схема машины; на фиг. 2 - узелпривода остова замочных.системна фиг.3 - разрез А-А на фиг. 2;на фиг,4 - механизм вязания, включающий остов замочных систем, укрепленный на опоре, соединенной с игольным цилиндром, радиальный разрез; на фиг,5 - то же, опора соединена со станиной машины,Машина содержит станину 1, с которой скреплен игольный цилиндр 2с язычковыми иглами 3, пятки которыхразмещены в канале, образованнымимежду клиньями замочных систем 4,уточные нитеводители 5, заправленные нитями 6, сходящими с паковок 7У расположенных под игольным цилиндром и укрепленных на зубчатом колесе 8, соединенным при помощи стойки 9 и поводка 10 с упором 11, укрепленным на крышке 12 остова 13 с замочными системами 4,...

Номер патента: 1013197

Опубликовано: 23.04.1983

Авторы: Алексеев, Жемчужный, Кулагин, Купцов

МПК: B23Q 7/00

Метки: ориентации

...к единице.Эта цель достигается тем, что в устройстве опора снабжена планкой с выполнением в ней отверстия под деталепровод, при этом планка установлена на опоре с возможностью регулирования ее положения относительно оси вращения деталепровода для изменения эксцентриситета.На фиг. 1 показано устройство, общий вид; на фиг. 2 - разрез А - А на фиг. 1.Устройство для ориентации деталей содержит неподвижный бункер 1, воронку 2 с гибким вращающимся деталепроводом 3, изогнутым в различных плоскостях, и опоры вращения 4 - 6, В опоре 6 закрепленапланка 7, установленная с возможностьюрегулировки ее положения в зависимостиот диаметра ориентируемых заготовок. Опора 6 установлена на подшипнике 8 в корпусе 9. Планка 7 к опоре 6 закреплена винтами...

Номер патента: 1011737

Опубликовано: 15.04.1983

Автор: Алексеев

МПК: D01B 7/04

Метки: автомата, выгребное, кокономотального

...таза.Выгребная пластина выполнена гофрированной, причем гофры расположенывдоль пластины по ее краям,На фиг.1 схематически показано выгребное устройство,. вид сбоку; на фиг.2 - то же, вид сверху.Выгребное устройство кокономо-. 35 тального автомата содержит наклонно смонтированную вдоль передней стенки 1 кокономотального таза 2 выгребную пластину З,установленную с возможностью контакта с передней стенкой 40 таза и вертикально-поступательного перемещения посредством шарнирных рычагов .4-6, связанных с приводомне показан). Рычаг 5 установлен шарнир- НО на Оси 7, УстрОйствО сОдержит плас 45 тинчатые противовесы 8, расположенные на торцах выгребной пластины 3 параллельно боковым стенкам 9 таза 2.Выгребная пластина 3 выполнена с гофрами 10,...

Номер патента: 1011657

Опубликовано: 15.04.1983

Авторы: Алексеев, Грицуляк, Данилова, Койфман, Марьянчик, Мухин, Панкратова, Потапенко, Репенкова, Хрипунов, Царева

МПК: C09C 1/02

Метки: наполнителя

...предлагаемого способаявляется то, что взаимодействие шлама с кальцийсодержащим соединениемведут в твердой фазе, а сушку полученного продукта осуществляют приуказанной температуре.Выбор температурных пределов сушки продукта взаимодействия шлама скальцийсодержащим соединением обусловлен необходимост ью получениянаполнителя с минимальной необходимой влажностью при сохранении егохимического состава. При этом сушка продукта при температуре ниже400 С не приводит к достаточномуудалению адсорбированной воды, а притемпературе выше 900 С наблюдаетсяразложение целе во го проду кт а.Обработка исходного сырья кальцийсодержащим соединением в сухом видепозволяет использовать в качествеисходного сырья не только фосфогипс,как в известном способе, но и...

Номер патента: 1011548

Опубликовано: 15.04.1983

Авторы: Алексеев, Ганичев, Ласков, Марголин

МПК: C02F 1/461

Метки: вод, красильно-отделочных, производств, сточных

...при плотности тока 400-800 А/м,Способ осуществляют следующим образом.Сточные воды, содержащие органические красители и ПАВ, смешивают с раствором соли трехвалентного железа, рН среды доводят до 1,0 2,5 добавлением соляной кислоты. Соляная кислота одновременно используется как источник хлор- ионов, Возможно применение серной кислоты с добавлением поваренной соли. Йалее сточные воды подвергают электролизу в электролиэере с анодами из графита при. анодной плотности тока 400-800 Л/м При электролизе происходит глубокое электроокисление поверхностно-активных веществ и красителей. Концентрация загрязнений после очистки позволяют доочищать сточные воды совместно с малоконцентрированными сточными водами известными способами.П р и м е р 1, В...

Номер патента: 1011322

Опубликовано: 15.04.1983

Авторы: Алексеев, Алхов, Бондаренко, Левченко, Макаров, Маркин, Мешалкин, Паршин, Туманов, Чесноков, Щербатых

МПК: B21D 53/02

Метки: длинномерных, обработку, передачи, стан, теплообменников, трубогибочная

...показан),Участок изготовления пакетов мембранных экономайзеров состоит из установки 52 предварительной сборки пакетов и установки 53 для сварки ре- О бер мембран у между собой злектрозаклепками.Участок изготовления газоплотных панелей и ограждающих экранов состоит из сборочного стенда 54 и многодуго вой сварочной установки 55.Накопитель 45 содержит раму 56, на которой с определенным шагом укреплены неподвижные планки 57 с пазамн для оребренных трубных плетей Количество пазов и шаг между ними обусловлены производительностью трубогибочной машины 50 из условия полного запаса трубных плетей для ее односменной работы ( например, в случае непредвиденной остановки линии вырубки ребер).Внутри рамы 56 непосредственно в месте расположения...

Номер патента: 1011153

Опубликовано: 15.04.1983

Авторы: Алексеев, Аюпова, Гурьянов, Ефремов, Михайлов, Москальцев, Плясунов, Смолин, Тремасов, Шкриптан

МПК: B01D 11/04

Метки: пульсационный, экстрактор

...колонны 1, пульса- тора 2, сообщенного с источником постоянного перепада давления 3 и связанного со средней частью экстракционной колонны 1 пульсопроводом 4 и с дополнительной емкостью 5, емкостей 6 и 7, связанных с нижней и с ,верхней отстойными зонами экстракционной колонны 1,Пульсационный экстрактор работаеследующим, образом,Подающиеся в экстракционную колонну 1 тяжелая и легкая фазы движутся противотоком. На противоточноедвижение Фаз. накладывается возвратнопоступательное пульсационное движение,которое создается при помощи пульсатора 2, который поочередно соединяетсреднюю часть экстракционной колонны 1 и дополнительную емкость 5 свсасывающим и нагнетающим патрубкамиисточника постоянного перепада давления 3, Первую половину...

Номер патента: 1010452

Опубликовано: 07.04.1983

Авторы: Алексеев, Андреев, Бабаджанян, Калугин, Козлянинов, Федоров

МПК: G01B 7/14

Метки: воздушного, зазора

...измерительные обмотки, соединенные звездой, и блок обработки измеренных сигналов., включающий в себя два интегратора, присоединенную к их выходам схему ИЛИ, компаратор и индикатор. Интеграторы подключены входами 4, к движкам двух потенциометров, присоединенных к концам измерительных обмоток, образующих .четырехлучевую звезду2. Недостатком известного устройства является то, что в процессе измерения в нем формируется информа ция о воздушном зазоре машины только по двум взаимно перпендикулярным осям, по которым расположены измерительные обмотки, что снижает точность измерений.Целью изобретения является повышение точности контроля.Для достижения поставленной цели, устройство для контроля воздушного зазора между статором и ротором...

Номер патента: 1010267

Опубликовано: 07.04.1983

Авторы: Алексеев, Миронюк, Надольный

МПК: E21C 37/14

Метки: горных, пород, разрушения

...штока фланцем, в которомсмонтированы распылители.На фиг. 1 изображено устройство дляразрушения горных пород, на фиг. 2 - конец трубчатого штока с нлунжером,Устройство для разрушения55горных пород включает корпус 1 свыхлопными отверстиями 2, поршень-боек 3, камеру сгорания 4, буферную.камеру 5, топливную систему б, трубчатый шток 7 с радиальными отверстиями 8 и торцевым отверстием 9, установленный в трубчатом штоке топливный трубопровод 10 с распылителями 11,установленными во фланце 12, разделя-ющем радиальные и торцевые отверстияштока, плунжер 13. 65 В корпусе установлено запальноеустройство 14, Поршень-боек имеетканал 15 для подачи сжатого воздуха в буферную камеру, канал 16 дляподачи топливной смеси в камеру сгорания,...

Номер патента: 1010187

Опубликовано: 07.04.1983

Авторы: Алексеев, Барекян, Коноплев, Лупандин, Мосиевский, Скоробогатов

МПК: E02B 8/08

Метки: варианты, рыбопропускное

...выполненное в виде сетного полотна,установ- З 6ленного в направляющих с возможностьюперемещения вдоль рыбонакопительного лотка 2Недостатком устройства является снижение его эффективности за счет выносаиз рыбонакопительного лотка рыб, слабо3сопротивляющихся потоку, т. е. слабыхпловцов.Цель изобретения - повышение производительности устройства.46Поставленная цель достигается тем,что согласно первому варианту дно рыбонакопительного лотка выполнено с обратным уклоном, а направляющие для побудительного устройства расположены парал 45цельно дну рыбонакопительного лоткаКроме того, согласно второму варианту дно рыбонакопительного лотка выполнено с обратным уклоном, а сетное полотно выполнено телескопическим с возможностью изменения высоты.На...

Номер патента: 1009876

Опубликовано: 07.04.1983

Авторы: Алексеев, Богатчук, Гамаюнов, Гундобин, Образков, Пивоваров, Простокишин

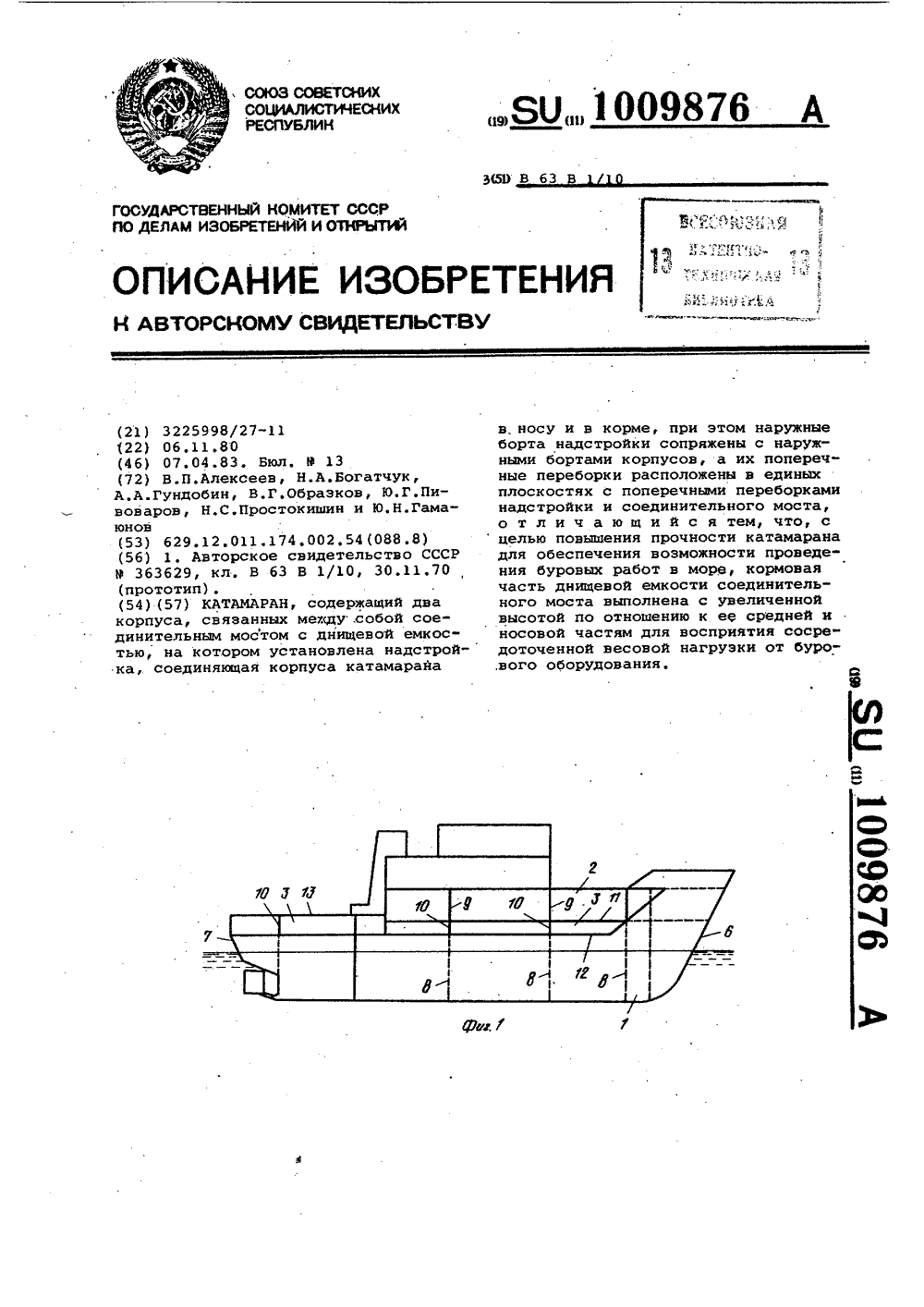

МПК: B63B 1/10

Метки: катамаран

...расположены в единыхплоскостях с поперечными переборкаминадстройки и соединительного моста,при этом кормовая часть днищевой емкости соединительного моста выполнена с увеличенной высотой по отношению с ее средней и носовой частямидля восприятия сосредоточенной весовой нагрузки от бурового оборудова Ония.На фиг. 1 схематически изображенпродольный разрез катамарана по се- .редине соединительного моста; нафиг, 2 - разрез катамарана по главной палубе; на фиг, 3 - поперечныйразрез катамарана,Катамаран преимущественно для геологоразведочных и буровых работ в море для разведки твердых полезных ископаемых содержит корпуса 1 и соединительный мост, состоящий из надстройки 2 и двух днищевых емкостей 3.Стенки 4 надстройки 2 сопряжены с наружными...

Номер патента: 1009773

Опубликовано: 07.04.1983

Авторы: Алексеев, Красов, Нестерова, Фомина

МПК: B28B 11/00

Метки: заделки, перекрытий, плит, пустот, свежеотформованных, торцах

...0,1-1,0 мм при пригруэе торцовконсгрукций 100-200 гс/см,На фиг, 1 показано изделие передзаделкой пустот; на фиг. 2 - закрывание отверстий в опалубке и началовибрирования досыпанной бетоннойсмеси; на фиг. 3 - окончание вибрирования; на фиг. 4 - отвод инструментов и снятие бортоснастки.Сущность способа заделки пустотс торцов строительных конструкцийзаключается в следующем.После окончания формования плитыперекрытия 1, расположенной на поддоне 2 в бортоснастке 3, вынимаютпуансоны-пустотообразователи так,что в пустотах с торцов плиты остаются тонкие концы М пуансонов, расположенные по низу отверстий 5 дляпуансонов в бортоснастке (опалубке)На торце бортоснатски над зонойзаделки жестко закреплена опалУбка6 для бетона 7 заделки, к...

Номер патента: 1009520

Опубликовано: 07.04.1983

Авторы: Алексеев, Андреев, Асташкин, Балалаева, Самохвалов, Шалыгин

МПК: B05C 9/14

Метки: отверждения, покрытий

...решеток, а другой иэ кварцевого стекла, причем зеркала имеют интерференционное покрытие. При этом фокусирующий элементвыполнен в виде установленной накожухе крышки, имеющей сферическуюФорму и облицованную с внутреннейстороны материалом, отражающим из-лучение.Кроме того, окна выполнены двухслойными, при этом один из слоеввыполнен в виде дифракционных решеток, а другой - из кварцевого стекла, причем зеркала имеют интерференционное покрытие.На чертеже схематически изображено предлагаемое устройство дляотверждения покрытий,Устройство содержит источниклучистой энергии 1, размещенныйвместе с фокусирующим элементом 2в корпусе, выполненным в виде герметичного вакуумированного кожуха 3с поворотной посредством подшипникового узла гильзой 4, на...

Номер патента: 1008932

Опубликовано: 30.03.1983

Автор: Алексеев

МПК: H05K 13/08

Метки: конденсаторов, параметрам, перемещения, преимущественно, разбраковки, спутников-носителей, установках, электрическим

...16 из ячейки 10или 11 транспортера 12 в состыкованный с ячейкой канал,Каждая втулка 16 может нести ра".диодеталь, например, секцию 28,вставленную выводом 29 в осевое отверстие 17 втулки 16 (Фиг. 1 и 5) .дпя предохранения секций от выпаданияпри повороте транспортера 12 служаткозырьки 30, расположенные на определенном расстоянии от ячеек 11.На позицию загрузки (каналы 2 и 3)радиодетали подаются механизмом з агрузки в загрузочной групповой кассете 31(фиг. 1), число мест в которой равночислу втулок в канале. На Фиг, 1 кассета показана в перевернутом виде,Канал контактирования 4 и 5 (фиг.1 и 2) имеет .подпружиненные контакты32 и 33, составляющие контактнуюгруппу. Число таких контактных групппо длине канала контактирования равно числу...

Номер патента: 1008725

Опубликовано: 30.03.1983

Авторы: Алексеев, Кирьянов, Климович

МПК: G05G 21/00

Метки: привод, сигнализатора

...выступами полэуна, установленного в направляющих корпуса с возможнос гыб возврагно-поступательного движения и жестко связанного одним из своих выступов со штоком сигнализагора, ползун поцпружинен, причем пружина установлена между двумя буртами ползуна, один из которых выполнен регулируемым, и сопряжена своими торцами с ограничительными упорами корпуса через свободно установленные на ползуне шайбы, размещенные между ограничительными упорами корпуса,На фиг. 1 изображен сигналиэагор, общий виц; на фиг. 2 - виц А на фиг. 1 (вид на смещенные относительно цруг друга упоры подвижного звена); на фиг. 3 - виц Б на фиг. 1 (вид на смещенные относительно цруг друга выступы ползуна).Привод сигнализагора (фиг. 1 ) состо; ит иэ съемного корпуса 1,...

Номер патента: 1008478

Опубликовано: 30.03.1983

Авторы: Алексеев, Луканин, Назаров, Чекрыжов, Шатров

МПК: F02F 7/00

Метки: внутреннего, воздушным, двигатель, охлаждением, сгорания

...ности и улучшение:охлаждения двигателя внутреннего сгорания.Поставленная цель достигается тем что двигатель внутреннего сгорания с воздушным охлаждением, содержащий картер, установленные в нем оребренные цилиндры с головками и металлическим кожухом, охватывающим вершины ребер. вкотором между вершинами ребер и кожухом по всей его длине установлена эластичная вибропоглощающая прохлад" ка постоянной толщины, причем кожух и прокладка выполнены из двух частей, .закрепленньйс на картере и между собой, дополнительно снабжен герметичным трубопроводом, расположенным между кожухом и впускным коллектором 40 двигателя. На чертеже показан двигатель внут)еннего сгорания с воздушным охлаждением, общий вид. Двигатель внутреннего сгорания содержит...

Номер патента: 1008456

Опубликовано: 30.03.1983

Авторы: Алексеев, Гой, Страхаль

МПК: E21D 1/06

Метки: бур, колонковый, многошарошечный

...многошарошечный бур, содержащий цилиндрический корпус с породораэрушающими инструментами, выполненными в виде сферических шарошек с лапами 21.Недостатком данного устройства является большая трудоемкость процесса отработанных шарошек, связанная с тем, что их лапы жестко закреплены на корпусе.Установка же лап на резьбе не позволила бы точно ориентировать их в радиальном направлении.Цель изобретения - повышение смены отработанных шарошек при их ориентированном размещении на корпусе.Указанная цель достигается тем, что у колонкового многошарошечного бура, содержащего цилиндрический корпус с установленными на нем по-. родоразрушающими инструментами, выполненными в виде сферических Шарошек с лапами, цилиндрический корпус снабжен жестко...

Номер патента: 1008334

Опубликовано: 30.03.1983

Авторы: Алексеев, Богучарский, Зайцев, Иконников

МПК: E01C 23/12

Метки: асфальтобетонного, орган, покрытия, рабочий, разрушения

...особенно при разрушении покрытий разной толщины.Цель изобретения - повышение производительности Bри разрушении покрытий разной толщины.30Поставленная цель достигается тем, что рабочий орган, включакщий шарнирно закрепленный верхней частью на рукояти рыхлительный нож, привод его подъема и опускания и тяговый канат, снабжен связанным одним концом с рукоятью пружинным аккумулятором энергии, а нож выполнен с опорной :площадкой снизу и двумя дополнительными шарнирами, расположенными с ос новным шарниром по треугольнику, причем один дополнительный шарнир размещен,впереди ножа и соединен с тяговым канатом, а другой - сзади и соединен с другим концом пружинно го аккумулятора.На чертеже изображен рабочий орган, смонтированный на...

Номер патента: 1008315

Опубликовано: 30.03.1983

Авторы: Алексеев, Дрожжа, Колесников, Малицкая, Резников, Савина

МПК: D21C 3/04

Метки: целлюлозы

...уменьшить общий расход окислителя (НО 2), несмотря на использование его более, концентрированных растворов. Дальнейшее снижение модуля до 1:3,0 нежелательно, так.как ухудшается пропйтка костры окислительным раствором, что приводит к возрастанию непровара.П р и м е р 1. Варку костры проводят в условиях прототипа. Обрабатывают 4 г абс. сухой костры в течение 1,33 ч при 80 С смесью; состоящей из 40 мл (77,4) уксусной кислоты, 11 мл 6,7) пергидроля и 0,1 мл 0,34) серной кислоты модуль 1:127), После промывки с выходом 66,7 получается непровар. Таким образом, глубоко делигнифицировать костру смесью органической кислоты и перекиси водорода при концентрации Н 20 2 в растворе 6,7 или 85 от абс. сухой костры ) в условиях прототипа невозможно.П р...

Номер патента: 1008204

Опубликовано: 30.03.1983

Авторы: Алексеев, Крамерс, Новоселов

МПК: C06F 1/06

Метки: автомата, аппарат, макальный, спичечного

...привод 2 .Недостатком известных аппаратовявляется невозможность полученияспичек с удлиненной головкой, таккак максимальная толщина слоя зажигательной массы составляет 6,5 мм,что явно недостаточно, потому чтовысота головки удлиненных спиЧек долна быть значительно больше К недостаткаМ аппаратов относятся. такжесложная кинематическая схема, настройка и наладка, наличие постоянно,движущейся ленты.Цель изобретения - изготовлениеспичек с удлиненной головкой путемпойышения качества нанесения зажигательной массы на спички.Поставленная цель достигаетсятем, что механизм формирования головок вйполненен в виде подвижной каретженв корпусе которой расположеки, в корпй механизм, приреечно-шестеренчатыс-,чем кассета эакрепле на на валу ше терни, а...

Номер патента: 1007806

Опубликовано: 30.03.1983

Авторы: Алексеев, Гольман, Гурьева, Кривонос, Максимов, Розанова

МПК: B21J 5/04

Метки: высоким, давлением, прессования

...- расширение номенклатуры изготавливаемых изделий и повышение стойкости контейнера.Указанная цель достигается тем, что в устройстве для прессования высоким давлением, содержащем контейнер с внутренней втулкой и камерой гидростатической поддержки ее, мультипликатор и систему трубопроводов с управляющей аппаратурой, камера гидростатической поддержки выполнена составной из нескольких изолированных секций, каждая из которых соединена через систему трубопроводов и управляющую аппаратуру с полостью высокого давления мультипликатора.Устройство может быть снабжено дополнительными мультипликаторами в количестве, обеспечивающе соответствие количеству секций камеры гидростатической поддержки.На чертеже приведено схем атицескоеизображение...

Номер патента: 1007159

Опубликовано: 23.03.1983

Авторы: Алексеев, Баканов

МПК: H02K 24/00

Метки: вращающихся, дополнительных, погрешностей, трансформаторов

...измерьиия ухода нулевого положения трехобмоточных ВТ и других дополнительныхпогрешнсстей ВТ. Кроме того, здеськ индукпионному деиителю напряженияпредъявляются высокие требования кстабильности его функционирования,В другом устройстве, пригодномдля измерения как ухода нулевого положения, так и других дополнительныхпогрешностей ВТ изменения коэффициента трансформации и изменения сдвигафазы выходного напряжения относительно входного, для копменсации измеряемого полезного сигнала используетсякомпенсационное напряжение, котороеформируется с номошью индукционногоделителя напряжения и последовательновилюченных магазина софотивленийй конденсатора 2) Входы индукпионМого делителя напряжения и последовательно включенных магазина сопротивлений и...
