Алексеев

Номер патента: 436908

Опубликовано: 25.07.1974

Авторы: Акимов, Алексеев, Андреев, Осьминин

МПК: D21D 5/12

Метки: волокнистой, массы, разделения, фракции

...5при помощи гайки 6. Движение от электропривода 7 с регулируемым диапазоном скоростейосуществляется через муфту 8 и редуктор 9,связанный с валом 5. Для слива жидкости вгоддон 10 служит сливной кран 11, установленный в дне резервуара 1. Для поддержанияопределенного уровня жидкости в резервуаре,в его корпусе выполнено отверстие на некого 15 ром расстоянии от дна резервуара.Резервуар 1 заполняется жидкостью, и одновременно начинают вращаться сита 2, закрепленные на валу 5, связанные через муфту иредуктор с электроприводом 7.20 Волокнистая масса загружается в центральное сито 2, где размывается струями жидкости, вытекающими из коллекторных трубок 3и отверстий 4 этих трубок и под действиемцентробежных сил, создаваемых вращающи 25 мися...

Номер патента: 436450

Опубликовано: 15.07.1974

Авторы: Абугов, Алексеев, Гков, Штейн

МПК: H04J 3/16

Метки: fiicrir», асинхронного, аш-2, ввода, двоичных, канал, связивптб, сигналов, синхронный, •-fjnn

...инверсных посылок, приемник 9 синхронизации, приемник 10, распределители 11 и 12, схему 13 выделения инверсных посылок и схему 14 эластичной памяти.Абонентский сигнал на передающей станции поступает на схему б эластичной памяти, служащеи для перезаписи входного сигнала на тактовые позиции канала связи, Распределитель 4 формирует в каждом цикле передачи т импульсов считывания, которые поступают на эластичную, память. В схеме 7 вписывания дублирующих посылок выходной сигнал эластичнои памяти затягивается на тактовыи период считывающих импульсов, при этом на месте отсутствующего (т+1)-го импульса формируется посылка, дублирующая и-ю информационную посылку. Выход 15 20 25 30 35 40 45 50 55 60 65 4ной сигнал схемы 7 поступает на схему...

Номер патента: 436190

Опубликовано: 15.07.1974

Авторы: Алексеев, Гоникберг, Курзель, Лимонов, Московский, Ордена

МПК: F16D 35/00

Метки: гидравлическая, муфтагist

...такой муфты является то, что возможно появление скопления воздушных пу зырей в кольцевой полости ведомой полумуфты, а это расстраивает автоматический режим включения и выключения муфты.Отличительной особенностью описываемой муфты является то, что с целью устранения 30 воздушных пузырей и повышения надежности,точности и скорости автоматического регулирования оборотов вентилятора, ведомая полу- муфта снабжена дополнительными каналами, каждый из которых имеет выходы в полость ведущей полумуфты и на внутреннюю поверхность кольцевой полости ведомой полумуфты. Это в период пуска приводит к вытеснению из кольцевой полости ведомой полумуфты в полость ведущей полумуфты воздушных пузырей, чем обеспечивается надежность и быстрое...

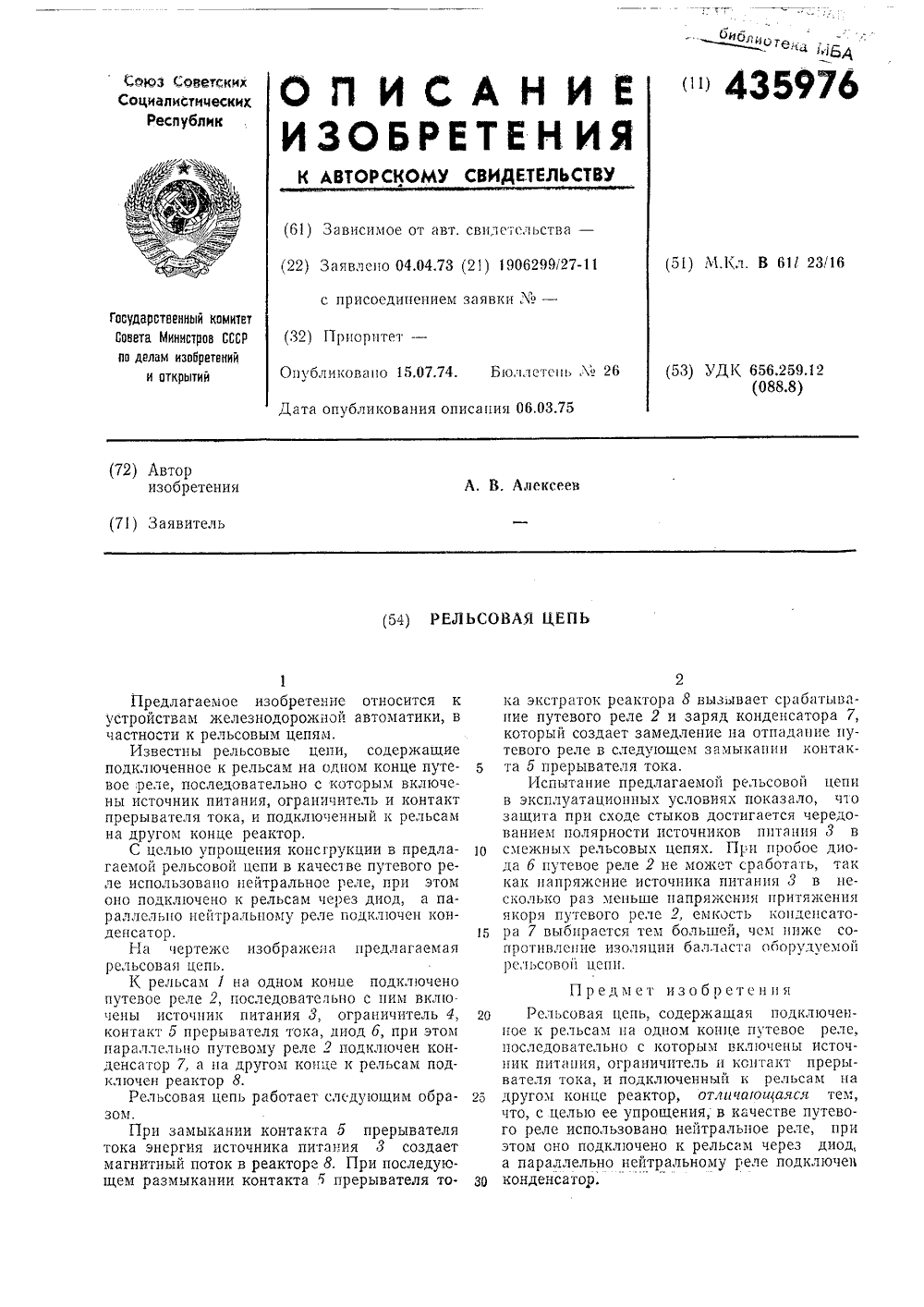

Номер патента: 435976

Опубликовано: 15.07.1974

Автор: Алексеев

МПК: B61L 23/16

Метки: рельсовая, цепь

...с которым включены источник питания, ограничитель и контакт прерывателя тока, и подключенный к рельсам на другом конце реактор.С целью упрощения консгрукции в предлагаемой рельсовой цепи в качестве путевого реле использовано нейтральное реле, при этом оно подключено к рельсам через диод, а параллельно нейтральному реле подключен конденсатор,На чертеже изображена предлагаемая рельсовая цепь.1 х рельсам 1 на одном конце подключено путевое реле 2, последовательно с пим включены источник питания 8, ограничитель 4, контакт б прерывателя тока, диод 6, при этом параллельно путевому реле 2 подключен конденсатор 7, а на другом конце к рельсам подключен реактор 8.Рельсовая цепь работает следующим образом.При замыкании контакта б прерывателя...

Номер патента: 435449

Опубликовано: 05.07.1974

Авторы: Алексеев, Галибин, Федосеев

МПК: G01B 9/08

Метки: визуальной, имитации, обстановки

...а между устройством воспроизведения обстановки и телевизионным кинопроекционным устройством под ключен блок телевизионного синтеза многопланового изображения, при этом телевизионное многопроекционное устройство выполнено в виде нескольких параллельно подключенных одноплановых телепроекторов.3Блок 1 органов управления связан через вычислитель 2 динамики движения с логическим устройством 3 построения элементов многопланового изображения, выходы которого присоединены к входам блоков 4 регулирования и синхронизиции протяжки и схем 5 оптико-телевизионного трансформирования каждого телепроектора 6 телевизионного кинопроекционного устройства. В телекинопроекторах схемы трансформирования соединены с телевизионными камерами 7, а выходы...

Номер патента: 435413

Опубликовано: 05.07.1974

Авторы: Алексеев, Устройство, Экспериментальный

МПК: B30B 15/28, F16P 3/04

Метки: 435413

...пвращении коленчатого вала 7 ус10 на нем экран-флажок 8. Привключения пресса сигналом для прабочего хода ползуна служит оопасной зоны оператором,15 При выводе руки оператора из рабочей зоны реле 2 электронного блока защитного устройства получает питание и одной парой нормально открытых контактов подготавливает цепь питания реле 4, а другой парой замы кает цепь питания реле 3, Реле 3 нормальнооткрьггыми и закрытыми контактами действует на схему управления пресса аналогично кнопкам управления. Происходит включение муфты - ход ползуна. После прохождения 25 ползуном нижней мертвой точки флажок-экран проходит через щель бесконтактного концевого выключателя 6 и на короткое время включает реле 5, замыкающее цепь питания реле 4,...

Номер патента: 434983

Опубликовано: 05.07.1974

Авторы: Алексеев, Бильдинов, Кочин, Фоня

МПК: C25B 11/02

Метки: пакет, электродов, электролизера

...пересекающихся пластин.Площадь и форма сечения ячеек анодного полупакета могут быть различными. Профиль и площадь сечения катодных стержней также могут быть различными.На фиг. 1 изображен предлагаемый электродный пакет; на фиг. 2 - то же, вид сверху.Стержни 1 катодного полупакета размещены в ячейках 2 анодного полупакета. Внешняя поверхность ячеек 2 служит для образования внутреннеи поверхности смежных ячеек, Собранный пакет электродов помещают в корпусе электролизера и фиксируют в нем известными способами. Циркуляцию электро лита осуществляют в зазоре между катодными стержнями и стенками анодных ячеек.Предложенная конструкция пакета электродов позволяет повысить производительность электролизера для электрохимического фтори рования в...

Номер патента: 434955

Опубликовано: 05.07.1974

Авторы: Алексеев, Гуменюк, Овчаренко, Химии

МПК: B01D 61/42, G01N 15/08

Метки: прибор, электроосмоса

...для поршня ки 5, боковые камеры 6, отверстия 7, п 8, измерительные капилляры 9, торцовь линдрические выступы 10, электродныеС торцов средней камеры 2 укрепляют сетки 5, через отверстие 3 наливают суспензию исследуемого вещества с концентрацией, близкой к заданной, и вставляют поршень 4, под давлением которого диафрагма концентрируется до заданной плотности, Затем на цилиндрические выступы 10 надевают электродные мембранные камеры 11, полости которых наряду с полостями боковых камер 6 заполняют исследуемой средой через отверстия 14 и 7 соответственно. Отверстия 7 закрывают пробками 8 с вставленными в них измерительными капиллярами 9.При подводе напряжения к электродам 13 и замыкании электрической цепи в измерительных капиллярах 9...

Номер патента: 434201

Опубликовано: 30.06.1974

Автор: Алексеев

МПК: F16B 7/06

Метки: резьбовое, соединение

...является оолегченпе сборки резьбового соединения, т. е, обеспечение монтажа его снаружи,Это достигается тем, что на муфте между резьбами выполнен цилиндрический поясок диаметром больше наружного диаметра резьбы с Одной или несколькими продольными канавками. Г 1 ри этом на пояске устанавливается упорное кольцо, подвижное относительно муфты в осевом направлении и зафиксированное от пшпонкамн.На чертеже представлено предлагаемоерезьбовое соединение деталей, например цилиндрических корпусов двух гидравлическихсистем.Дет,1 лп 1 11 2 соединены между сооой муфт 01 3 с на 1 у 5 кными рез 1 Оак 1 Н разного напраВ- леп 11 я нарсзки, Упорное кольцо 4, у станОВ ленное между торцамн деталей 1 и 2, своОод;.10 нсрееЦастся 110 цснтрпру 10 щему пОясму 1...

Номер патента: 434172

Опубликовано: 30.06.1974

Авторы: Алексеев, Государственный, Гуливец, Колодный, Конструированию, Саввич

МПК: E02F 3/348, E21F 13/00

Метки: машинафонд, погрузочно-транспортная, тут

...по Б - Б на фиг. 2; на фиг. 4 - схема положения ковшей в момент черпания и разгрузки.Погрузочно-транспортная машина включает ходовую часть 1, к раме которой с помощью шарнира 2 и гидроцилиндра 3 подвешена стрела 4. Цилиндрической формы бункер 5 с проемом 6 снабжен цапфами 7 и расположен между консолями 8 стрелы 4. На подшипниках 9 установлена обечайка 10, на которой с помощью оси 11 шарнирно закреплены ковши 12, Каждый ковш снабжен двумя рычагами 13 с роликами 14 на конце, которымион взаимодействует с копиром 15, закрепленным на консолях 8 стрелы, Во вращение обечайка с ковшами приводится через звездочку5 16, а поворт бункера - через звездочку 17.При вращении обечайки ролики 14, перекатываясь по копиру 15, через рычаги 13 поворачивают...

Номер патента: 433940

Опубликовано: 30.06.1974

Авторы: Алексеев, Лелета, Лимберг, Мацукин, Предко

МПК: B21D 26/06, B21D 41/02

Метки: заготовок, полых, цилиндрических

...2 споршнем 3 формообразующего пуансона 4,5 В корпусе 2 закреплена неподвижно штанга 5механизма зажима заготовки б. На штанге 5размещены поршень 7, сопрягаемый наружным диаметром с внутренним диаметромпоршня 3 силового узла, толкатель 8 и клино 10 вые втулки 9 и 10 со встречными конусами.При этом клиновая втулка 10 закреплена наконце штанги 5 гайкой 11. На клиновых втулках 1 9 и 10 размещена цанговая втулка 12. Механизм зажима снабжен также разрезной бан 15 дажной втулкой 13, стянутой кольцами 14, обхватывающей заготовку б по наружному диаметру.Рабочий орган состоит из матрицы 15, матричного блока 16 и пуансона 4.20 Устройство работает следующим образом.Заготовку б устанавливают в матрицу 15.В месте ее закрепления надевается...

Номер патента: 433512

Опубликовано: 25.06.1974

Авторы: Алексеев, Буткин

МПК: G06J 3/00

Метки: 433512

...которых соединены с выходом устройства.Однако с помощью этого устройства невозможна аппроксимация знакопеременныхфункций,Цель изобретения - увеличение функциональных возможностей устройства. Для;этого оно содержит первый генератор линейного напряжения,. выходы которого соединены со. вторым аналоговым входом первого цифро-аналогового множительногоблока и третьим аналоговым входом вто блок-схфункций авлен ор ю 2рого цифро-аналогового множительногоблока, и второй генератор линейного напря-,жения, выходы которого соединены стретьим аналоговым входом первого циф 5 ро-аналогового множительного блока ивторым аналоговым входом второго цифроаналогового блока.На фиг, 1 показана ема устройсява для аппроксимации , заданных0 цифровым кодом...

Номер патента: 433438

Опубликовано: 25.06.1974

Авторы: Алексеев, Всесоюзный, Горюнов, Емец, Жильников, Казахский, Куликов, Лихоманов, Орлов, Сар, Федосеев, Шем

МПК: G01V 3/02

Метки: 433438

...фазы с радиостанций 22.Измеренные интервалы времени по йз-.,вестной частоте сигнала переводятв фазовые углы.Операция измерения параметраполяризуемости требует пояснения,Полевыми и лабораторными изглеренйями установлено, что фазовый сдвигэлектрического йли магнитного поля,обусловленный поляризацией пород(У;,1 практически не зависит отчастоты в большом диапазоне ее изменения. Фазовый же угол индукцион.ного происхождения (У ) на достаточно низких частотах прямо пропорционально зависит от частоты.Суглмарный фазовый сдвиг, присейкакой-либо из гармоник ш в общемслучае равен сумме Уи У,м. где К - коэффициент пропорциональности, зависящий от формы и размеров полевой установкй и проводимости земли,д- параметр поляризуемости.Рассмотрим...

Номер патента: 433393

Опубликовано: 25.06.1974

Авторы: Алексеев, Залипский, Кауфман, Кисельман, Хусанов, Чуйкова

МПК: G01N 27/85

Метки: 433393

...в режим "запись"),При уменьшении гока в обмотке до 1,525;-цъжгромагниг отрывается от поверхности кон.тролйруемого стыка. и, удер-,живая на нем устройствов лЮбом.пространственном положении, возвращается впервоначальное состояние (переход в режимфмагнитный присос").1 ф Устройство работает следующим образом.Подключенное к пульту управления 28 ичерез распределительную коробку 33 к ис ,точникам питания, оно устанавливается наконтролируемом стыке 14,При включении выключателя 20 схемыкоммутации 13 и разомкнутом выключателе "шага" 11 от второго источника пита, ния через включенный выключатель "блоки. ровка" 12 и обмотки контакторов "магнитЗ ный присос" 19 и движение" 23 схемыавтоматики и управления 9 потечет ток,подготавливая цепи питания...

Номер патента: 433356

Опубликовано: 25.06.1974

Авторы: Алексеев, Зинченко, Мосиашвили, Певзнер, Турубинер, Чеботников, Черкашин, Шинкаренко

МПК: G01G 3/14

Метки: весоизмерительное

...32. Реохорд грубого отсчета 11 снабжен упором 33 и огра-, ничителем 34 угла поворота,Устройство работает следующим образом.При изменении величины сигнала тензометрического датчика веса 1 на входе усилителя 4 появляется разность сигналов датчика веса 1 и измерительного моста 35. Это приводит к перемещению поводка 7 в одну или вдругую сторону в зависимости от знака сиг.нала, поступившего на усилитель 4.Если изменившийся вес находится в пределах шкалы точного отсчета, то уравновешива,ние произойдет за счет. нового положения токосъемника 9 на реохорде точного отсчета 10. В случае превышения диапазона точного отсчета, произойдет включение диапазона грубого отсчета, при этом повадок 7 нажимает .на один из упоров 23, 24 и поворачивает...

Номер патента: 432678

Опубликовано: 15.06.1974

Авторы: Алексеев, Анань, Зайцевский

МПК: H03K 17/28

Метки: задержки, импульсов

...Транзистор 20 открыт, Черездиод 1 с накоплением заряда протекает прямой ток, накапливая заряд в его базе.С поступлением входного сигнала отрицательной полярности на выходе триггерногокаскада, собранного на транзисторах 9, 13, 15и туннельном диоде 12, формируется отрицательный перепад напряжения, который одновременно поступает на базу п-р-п транзистора 20 и анод диода 1 с накоплением заряда.Затем прямой ток, протекающий в эмиттернойцепи транзистора 20, прекращается не мгноненно, а медленно уменьшается по величинес течением времени благодаря наличию индуктивности 23,До того момента, пока величина прямоготока, уменьшаясь, остается большей, чем величина обратного тока, в базе диода 1 происходит процесс накапливания заряда, причемвеличина...

Номер патента: 432546

Опубликовано: 15.06.1974

Авторы: Алексеев, Чеголик

МПК: G06J 3/00

Метки: интерполяции, функций

...2 полкгпочен ко входу 7.Цифро-аналоговый преобразователь 3 предназначен для приема кода очередного узлового значения первой производной цнтерполируемой функции преобразования этого кода в пропорциональные прямое и инверсное сцапрясения сца аналоговых вы:содах, а также для передачи этого кода в цифро-аналс;озый преобразователь 4 в моменты поступления импульсов с выхода блока задерссц 5,Вход ццфро-аналогового преобразователя 3 соединен с входом 8 устройства, а цифровой выход связан с соответствующим входом ццфро-аналогового преобразователя 4.Цифро-аналоговый,преобразователь 4 предцазначе для приема кода, поступающего с выхода ццфро-аналогового преооразователя 3, и преооразсвания его в напряжение.Блок задержки б предназначен...

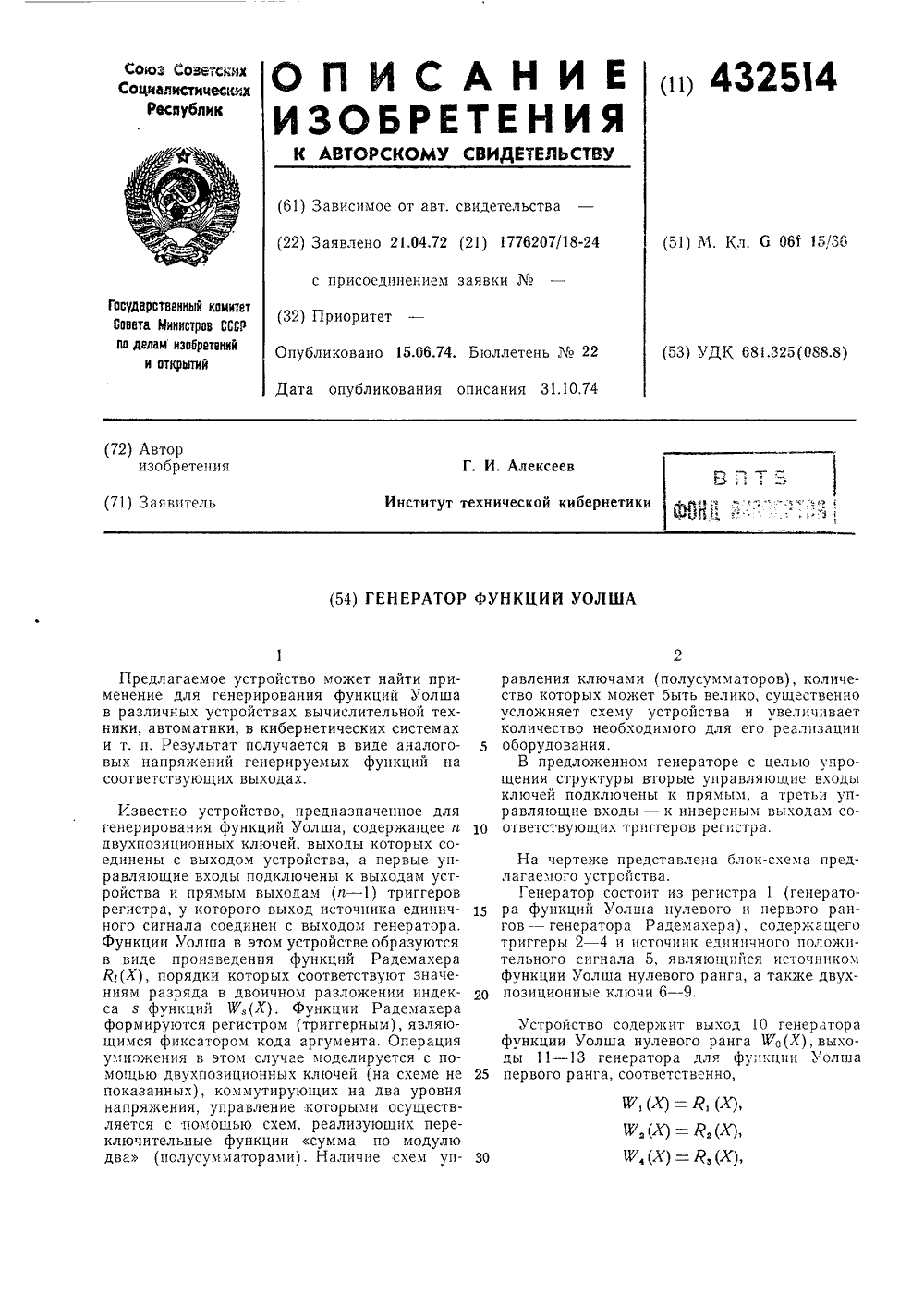

Номер патента: 432514

Опубликовано: 15.06.1974

Автор: Алексеев

МПК: G06F 17/14

Метки: генератор, уолша, функций

...для выходного сигнала рассматриваемого двухпозиционного ключа (где 1=,г=Й Ф ри - положительные числа натурального ряда чисел).Напряжение на выходе двухпозиционного ключа определяется знаком напряжений на его входах, Каждый двухпозиционный ключ в описываемом устройстве фактически реализует логическую операцию сумма по модулю два. Другими словами, если функции Р(Х) и Я(Х) на рассматриваемом отрезке аргумента совпадают по знаку, то на выходе ключа вырабатывается единичный положительный сигнал, а если не совпадают - единичный отрицательный сигнал, являющийся произведениями функций Й,(Х) и Яп(Х). Генератор работает следующим образом.В исходном состоянии при изменении аргумента в регистре 1 вырабатываются функции Радемахера Я(Х), Р,(Х),...

Номер патента: 432297

Опубликовано: 15.06.1974

Авторы: Алексеев, Бабарика, Завод, Кузнецов, Микитас, Мисько, Петренко, Супрун, Тарасов

МПК: B65G 65/02, E21F 13/00

Метки: yctpovictbo, амортизирующее, ковша, погрузочной, шахтной

...воздуха. емое амортизирующее устройство ем, что поршневая полость пяевв соединена через диффузор си катью, заполненной жидкой смазволяет осущеспвлять смазку трунтов устроиства. Кроме того, для ооеспечеция компактности конструкции емкости для жидкой смаз 1 си выполнены в крышке пневмоцилиндра. Лхтсртизирующее устроиство ковша шахтной погрузочной машины содержит пвд пневмоцилиндра 1, штоки 2 которых связацы межастрс 1 ствс расстает слс:1 ующцм ОбразОм. Ковш на перекдтываюп:хся рукоятях впериод ударной разгрузки взацмсдсйствуег с траверсси 3. Пьм этой двцхкщцеся поршни вытесняОт сждтый воздтх цз рассч;х (в дан.ном случае штсксвых) цслс:тей 6, д в поршневые полости через фильтр 12 ц диффузор 10 засасывается атмосферцы 11,воздух, обога-...

Номер патента: 359214

Опубликовано: 15.06.1974

Авторы: Алексеев, Жигалев

МПК: B65G 47/32

Метки: 359214

...на ней изделия. Устройство снабжено дополнительными упорами б, закрепленными на раме 2 с возможностью их поворота в плоокости рамы от пневмоцилиндров б при помощи тяги 7. В горизонтальном положении консольная часть рамы 2 опгорается,на огоры 8. Рама 2 жестко соединена с приводным валом 9, приводимым иосредством зубчатого сектора 10 от электромеханического привода 11, снабженного тормозом 12 для фиксации рамы 2 в вертикальномм,положении.Устройство работает следующим образом.В исходном положении устройства перед передачей на него двери 13 каретка 4 находится в выдвинутом положении, т. е. в своем крайнем левом положении. Помысле укладки на полки поворотной рамы 2 двери 13 подается сжатый воздух в поршневую полость пневмоиилиндра б. Тяга...

Номер патента: 431101

Опубликовано: 05.06.1974

Авторы: Алексеев, Зубов, Изобретени, Кавыкин, Ласточкин, Мельник, Орехов, Пендраковский, Персон, Терещенко

МПК: C01B 17/54

Метки: газа, кислоты, производства, серной, технологического

...получаются окислы азота, необходимые в дальнейшем процессе окисления 50, в 50, Однако количества получаемых окислов азота недостаточно для полного превращения 50 в 50 з. Поэтому недостающие окислы азота добавляют в виде собственно окислов или азотной кислоты. Предложенный способ получения технологического газа для производства серной кислоты отличается от известного тем, что азот, содержащийся в продуктах сжигания серы, подвергают дополнительному окислению в плазменных струях при температуре 1600 - 2000 К с последующей закалкой полученных нитрозных газов. При получении технологических газов предлагаемым способом полностью исключается потребность в дополнительной подаче окислов азота для полного окисления сернистого ангидрида,...

Номер патента: 430938

Опубликовано: 05.06.1974

Авторы: Алексеев, Библик, Борисенко, Бочаров, Каширин, Лапко, Ордена, Ридный, Рыжков, Харьковский

МПК: B22C 9/04, B22C 9/08

Метки: блоки, моделей, сборки

...процесса осаждения на отдельных участках модельного блока в момент изготовления форм по выплавляемым моделям,С целью выравнивания градиента напряжения и создания условий для равномерного осаждения дисперсной фазы снижают омическое сопротивление токопроводного покрытия за счет изготовления отдельных частей стояка из металла.Предложенная конструкция устройства для сборки моделей в блоки позволяет,создать условия для получения равномерного осадка. На чертеже изображено предложенное устройство с разрезом по А-А.Устройство состоит из полого стержня 1 сдержавкой 2. Стержень разделен продольны ми прорезями, заполненными модельным материалом 3, на отдельные лепестки 4. Количество прорезей зависит от числа моделей, собираемых по окружности...

Номер патента: 430872

Опубликовано: 05.06.1974

Авторы: Алексеев, Дорошенко

МПК: B01J 19/30

Метки: 430872

...- интенсификация процесса за счет использования кинетической энергии шаров.Для этого каждый шар насадки выполнен из двух половинок, соединенных между собой с помощью упругой проставки.На фиг. 1 изображена предлагаемая насадка в аксонометрии; на фиг. 2 - то же, продольный разрез.Насадка состоит пз половинок 1, соединенных между собой с помощью упругой проставки 2. Проставка крепится к половинкам шара с помощью штифтов 3. Насадка р Под дейст дят в движен чдарении возн составных час кации,процесс следующим ооразом, отоков фаз шары прихозультате чего при их сосвободная виорация их о приводит к интенсифиНасадка п ве материала О зованы пласть на, нержавеющста в изготовлеля шаров могутссы, а для просая сталь и др. качест- исполь -...

Номер патента: 430138

Опубликовано: 30.05.1974

Авторы: Алексеев, Козлов

МПК: C09D 133/10, C09D 5/03

Метки: красок, порошковых

...в бисерной30 мельнице в течение 1 час, Полученную диспер430138 Предмет изобретения Составитель Г. Судакова Техред Л. Богданова Редактор Л, Герасимова Корректор Л. Орлова Заказ 2908/10 Изд.1692 Тираж 678 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Типография, пр, Сапунова, 2 3сию вводят в реактор с работающей мешалкой 500 об/мин, в котором содержится 1%-ный водный раствор поливинилового спирта, и 1% -ный водный раствор желатины при соотношении фаз 1: б.Повышают температуру реакционной смеси до 75 - 85 С и проводят полимеризацию в течение 8 час.Затем снижают температуру до 25 С при работающей мешалке, и полученный продукт в виде гранул...

Номер патента: 429327

Опубликовано: 25.05.1974

Авторы: Алексеев, Дуюнов, Орлов, Строганов, Толмачев

МПК: G01N 27/42

Метки: влажности, датчик, кулонометрический

...При измерении влажности газа в эти датчики вводят анализирующий газ с постоянным заданным расходом, а электроды подключают к источнику постоянного тока. Водяной пар из газа поглощается гигроскопическим веществом и разлагается посредством электролиза на кислород и водород, Электрический ток электролиза однозначно характеризует влажность газа.В известном датчике отсутствует контроль полноты поглощения в датчике водяного пара, содержащегося в газе, При попадании в датчик щелочных газов, например аммиака, аминов или органических веществ, например спиртов, гигроскопическое вещество за счет взаимодействия с указанными веществами перестает поглощать водяной пар и датчики начинают давать ложные показания. В некотоуказанное устраняют...

Номер патента: 429109

Опубликовано: 25.05.1974

Авторы: Алексеев, Аликов, Буровой, Кануков, Ордева, Ордена, Саак, Сплавов, Теренин, Штейнгарт

МПК: C22B 3/20, C22B 3/46

Метки: 429109

...вычислительное устройство, регуляторы и дозаторы цинковой пыли.На чертеже представлена схема, реализующая данный способ. 1 ОИнформация, полученная с анализаторовсостава 1, 2 и 3, расходомера очищаемогораствора 4, датчиков температуры 5 и кислотности 6 и задания по ограничениям на содержание меди и кадмия в выходном потоке, поступает в вычислительное устройство (ВУ),которое на основании этой информации вычисляет управляющий сигнал, поступающийдалее в блок распределения управляющеговоздействия (БРУВ), который, умножая общее управляющее воздействие на коэффициенты в соответствии с установленным соотношением, распределяет общий расход цинковой пыли по реакторам, выдавая задание регуляторам расхода цинковой пыли 7, 8 и 9 25так, что...

Номер патента: 429003

Опубликовано: 25.05.1974

Авторы: Алексеев, Государственный, Здоров, Криулин, Научно, Чекрыгин

МПК: B65G 69/10

Метки: сыпучих, усреднения

...МАТЕРИАЛО грузочными отверстиями 6. Секторы 3 верхнеи смесительной емкости 1 разделены горизонтальными перегородками 7 с разгрузочными отверстиями 8 на несколько ярусов 9 - 12, расположенных один под другим.При этом разгрузочные отверстия 8 каждого сектора 3 верхнего яруса 9 расположены не менее чем над двумя секторами 3 последующего нижнего яруса 10.Горизонтальные перегородки 7 выполнены с наклонными днищами 13 секторов 3 для облегчения выгрузки материала, Нижняя емкость 4, служащая для приема и хранения материала, оборудована разрыхлительной системой и пневморазгружателями (на чертеже не показаны).Сыпучий материал подается при помощи системы трубопроводов 14 в секторы 3 верхней смесительной емкости 1. После заполнения сыпучим...

Номер патента: 428743

Опубликовано: 25.05.1974

Автор: Алексеев

МПК: A61B 3/10, A61B 8/10

Метки: исследованияглаза, ультразвукового

...колебания.На чертеже схематически изображено устройство для ультразвукового исследования глаза в разрезе.Устройство содержит корпус 1, ультразвуковой датчик 2 с пьезоэлектрическим преобразователем 3 и трубочку-наконечник 4, которая имеет сквозное отверстие, Диаметр этого отверстия меньше диаметра пьезоэлектрического преобразователя 3, а длина превышает длину мертвой зоны датчика 2. Сквозное отверстие в проксимальной части соединяется с трубопроводом 5 подачи контактной жидкости и выполнено из инертного материала, хорошо поглощающего ультразвуковые ко лебания.Устройство работает следующим образом.С помощью трубопровода 5 пространствомежду торцовой частью корпуса 1 и преобразователем 3 и трубочка-наконечник 4 запол няются контактной...

Номер патента: 428356

Опубликовано: 15.05.1974

Авторы: Алексеев, Анисимов, Бутузов, Гижко, Горожанкин, Коваленко, Лившиц, Научно, Опытно, Семенов, Соколин

МПК: G05B 11/44, G06D 3/00

Метки: пневматическое, регулирующее, устройство-2

...Б и Г формируется на элементах 12 - 15, 17 и 18.На элементе 12 производится логическая операция сравнения: Эта логическая операция определяет появление на выходе элемента 12 сигнала 0лсе кс.или 1 (при Р,ад, ) Р, на выходе элементамакссигнал равен О, а при Р, ( Р,.сигнал на выходе равен 1).Выход с элемента 12 подан в камепу Б элемента 15 и в камеру В элемента 16. На элементах 15 и 16 происходит переключениемакссигналов Раап. и Рпред., поступающих в ка меры Б и В элемента сравнения 13. Если на выходе элемента 12 сигнал равен О, то Р,", поступает через нормально открытое сопло С элемента 15 в минусовую камеру В элемента 13 и на нормально закрытое сопло С, элемента 16. Если на выходе элемента 12 сигналмакс.равен 1, то Р, дежурившее у...

Номер патента: 428336

Опубликовано: 15.05.1974

Авторы: Алексеев, Всесоюзный, Геохимии, Зверев, Спиридонов

МПК: G01V 5/00

Метки: геохимического, залежей, исследования, нефтяных

...в следую 30 Данные свидетельствуют о столь прочной связи урана с веществом нефти, что наиболее вероятной считается форма нахождения урана в нефтяной органике в виде прочного уранорганического комплекса. В этом случае разделение изотопов урана 1134/1.1 д в нефти будст происходить по эффекту Сцилларда - Челмерса, так как атом 11 е 34, возникающий при распаде атома 1.Р 38 испытывает,радиоактивную отдачу, разрывающую его связи в решетке или молекуле вещества, и нри взаимодействии последнего с природными водами он переходит в раствор в большей степсн,и, чем 11238.Предлагаемый спосоо геохимических исследований нефтяных залежей позволяет путем определения величины отношения .Р 4/Ф 3 а в нефти устанавливать сохранность залежи. Нефтяная...
