G08B 17/10 — включение сигнализации при наличии дыма или газов

Номер патента: 1647

Опубликовано: 15.09.1924

Автор: Богословский

МПК: A62C 37/12, A62C 37/24, B01F 5/18 ...

Метки: автоматическое, жидкостями, пенистыми, пожаров, спринклерное, тушения

...чателем Д. Устройство имеет сигнальный звонок, включающийся во время возникновения пожара или порчи системы и действующий все время до тех пор, пока не будет выключен из электрической сети специальным выключателем,По второму варианту (фиг. 2) устройство состоит из бака А со щелочью бака Б с помещенной в нем бутылью с кислотой, камерой смешения В(помещенной нижебаков А и Б), сифонных трубок и и б, прибора (регулятора) Д, замыкателя Д звонка Ж,воздухопровода г, ручного насоса Г, сети К и спринклеров любой конструкции ХРучной насос Г служит для нагнетания воздуха только при заряжении устройства до требуемого давления (6 - 8 атмосфер), С целью продолжения, без помощи насоса, начавшегося переливания жидкостей, камера В помещена ниже баков А...

Номер патента: 10847

Опубликовано: 31.07.1929

Автор: Уральский

МПК: A62C 37/34, F16K 31/02, G08B 17/10 ...

Метки: действие, приведения, сети, спринклерной

...и прекращении ее действия по ликвидации огня.Под потолком обслуживаемого поме. щения прокладываются водоподводящие трубы, к которым на некотором рассто. янии друг от друга прикреплены пред. лагаемые приспособления. В верхней части каждоге приспособления находится электромагнит 1, покрытый колпа. ком 2, в который входит стержень 3 могущего передвигаться в цилиндре 9 золотника б с уплотняющими резииовыми манжетами 5, укрепленными шайба. ми 4, При возникновении пожара расположенный где-либо по близости сигнализатор замыкает цепь электромагнита 1, Стержень 3 втягивается внутрь последнего, золотник б поднимается и вода свободно проходит в нижнюю часть цилиндра 9, к которому прикрепляется какое. либо разбрызгивающее устройство, Как только...

Номер патента: 74948

Опубликовано: 01.01.1949

Автор: Френкин

МПК: G08B 17/10

Метки: дыма, появлении, сигнализации, фотоэлектрическое

...бТ тореле /голод/га/ г. 2 лини 3. Форма выполнения устройства по п, 1, отличающаяся тем, что в качестве осветительной лампы использована точечная лампа, включенная в цепь трансформато.ра, подмагничивающая обмотка которого введена в релаксационный .контур,тв. редактор М, М, Акиши 4. Форма выполнения устройствапо п. п. 1, 2 и 3, отл и ч а ю щ а я с я тем, что, с целью уменьшения влияния колебаний напряжения, частоты обоих релаксационных контуров выбраны близкими друг к другу. Редактор В. И. Чистов;о 1 пльптмапр г. 2 ф тенц оаметр ереилюцааел рические элементы 1, расположенные в теле зубчатого барабана, с целью возможности измерения уси 1-д ааааа салителП лий, оказываемых зубчатым барабаном на пленку во время транспортировки последней. Г-й...

Номер патента: 74949

Опубликовано: 01.01.1949

Автор: Френкин

МПК: G08B 17/10

Метки: дыма, появлении, сигнализации, фотоэлектрическое

...и дросселем, подмаг. ничивающая обмотка которого шунтирована фотоэлементом. 41 Свод. Выпуск 3. 1949 Изобретением предлагается сигнальное противопожарное устройство.Луч света периодически проходит через контролируемое помещение и после отражения от призм и зеркал попадает на фотоэлемент. В случае появления дыма фотоэлемент срабатывает и вклкчает сигнализацию, извещающую о гожаре.На фиг. 1 и 2 гоказано предлагаемое устройство в двух вариантах выполнения.По первому варианту (фиг. 1) осветительная, периодически вспыхивающая, лампа ОЛ (неоновая или лампа накаливания) освещает фотоэлемент ФЗ, шунтирующий при отсутствии дыма управляющую обмотку дросселя Д с подмагничиванием, При малой освещенности фотоэлемента дроссель заставит сработать...

Номер патента: 114362

Опубликовано: 01.01.1958

Авторы: Александрович, Мастеров, Маховер, Портнов

МПК: G08B 17/10

Метки: воспламеняющихся, газовых, наличии, сигнализации, смесей

...ми 6 и сетками с решетками 7, выполненными пз металлических пластин.Г 1 ри работе нагревательного ),Смстя 1 срез контро,1 ьнО кя)ер, Ос.- цсствляется постоянный проток контролируемого воздуха. В случае появения взрывных концентраций смеси 011 и)джпГастся нГревятс.1 ьны 11 элементом 3, и происходит электрический пробой области горения, 1 пляме(и). При этом со вторичной обмотки поппж;Ошего транс(1)орматора К включенной в цепь питания электродов 4, идается сигнал ня исполнит(льное устройство.Л Н 4362Для контрля за испрвносгынгревтельного элемент ь цепь ег питания включено сигнальное устройство 9, выполненное, нпример, в ви. дс электромагнитного реле,Автоматический контроль за исправностгио устройства осущесгвлястся с помощью...

Номер патента: 126391

Опубликовано: 01.01.1960

Авторы: Жданов, Макаров

МПК: G08B 17/10

Метки: горения, датчик, дым, ионизационный, продукты, реагирующий

...онныи датчи ной камерой троне, работ с целью упро а, в нем приь ью излучения, реа и уси кты горен ного тока е, отлич ировки чу ник с рег 4 Я (ДЫМ) на безнз ающий вствительулируемо" с ионн кальнос я тем ности д интенс щения енен р Известные конструкции ионизационных датчиков, реагирующих н продукты горения, снабкенные иснизационной камерой и усилителем ионизационного тока на бесканальном тиратроне, работающем в релейном режиме, не могут обеспечить достаточно высокой чувствительностиПредлагаемый датчик лишен этого недостатка, так как в нем применен радиоактивный источник с регулируемой интенсивностью излучения.Электрометрическая лампа с холодным катодом (тиратрон) 1 сопри жена с ионизационной камерой 2 и сопротивлениями 3,...

Номер патента: 239822

Опубликовано: 01.01.1969

Авторы: Волгоградский, Молчанов, Нефтехимии, Тиминов

МПК: G08B 17/10

Метки: автоматической, сигнализации

...устройство 5 снабжено следующими элементами ввода координат относительно источника газовыделения: элементом ввода 8 расстояния между оповещаемым объектом и источником газовыделения и элементом ввода 9 угла, определяющего местоположение оповещаемого объекта на плоскости.Каждый блок сравнения б снабжен элементом ввода 10 величины концентрации газа, допустиой для оповещаемого объекта.Каждое решающее устройство 5 соединено с соответствующим ему оповещаемым обьектом 11 линией связи 12, тип которой может быть лОбым, что зависит от конкретных условий на предприятии.Предлагаемая схема автоматической сигнализации о газовой ,опасности работает следующим образом.Началом действия системы считается срабатывание датчика 1 концентрации газа на...

Номер патента: 389536

Опубликовано: 01.01.1973

Автор: Меерсон

МПК: G08B 17/10

Метки: сигнализациир, тревожной

...14, но вызванные этим приращения за интервалы времени Л 1 не превышали уровняР (средней скорости или производной изменения Й,), то ложный сигнал пожара непоявляется, несмотря на то, что временнойсдвиг 12)1, (см. фиг, Зв, г). При появлениидыма и быстром увеличении временного сдвига 1, на величину Мз появляется сигнал пожара, т. е, система в этом случае функционирует нормальноЕсли временной сдвиг отсветного импульсадатчика уменьшается, как показано нафиг, 4, аЙдэ =( бэ, )1,то чувствительность системы, реагирующейтолько на скорость изменения Й не изменяется.Целью изобретения является уменьшение65 влияний медленных изменений параметров35 датчиков па точность работы устройства. Параметр дыма (чувствительного элемента датчика), например...

Номер патента: 395873

Опубликовано: 01.01.1973

МПК: G08B 17/10

Метки: извещатель, пожарный

...и светового ВозДСЙСТВП 51 НД 11 ВСТВЦТСЛЫ 1 ЬС ЭЛСМСНТЫ ИЗВС -щателя транзистор 6 и тцрнсОр 10 цдходят 15 ся В сост 051 цип Отсскн, прн этОЧ пол 51 рцзовацнос рслс 11 Обссточсцо,К чувствитсльц.х элементам, рзмсп 1 ясмым ца объекте защиты, от цзвсщдтсля, устднОВлсцпОГО В НУльтОВОЙ, )Он 1 Н 1)1 стс 51 Одна 0020 щая соединительная линия. Разводка цд ъекте защиты производится непосредственнотсрмо 1 увствптс,11 нык кяослсм, к которомуподпаивяются в зависимости от лопческойсхемы вкл 0 сипя фотоэлектрические прсобрд 25 зователи.При регистрации загорания фотоэлскт 1 нгчсским преобразователем 1 плц тсрмочувствцтельным кабелем 2 транзистор 6 отццрастся,усиленный сигнал через трансформатор 9 и30 разделительный диод 8 поступает на управ% Ъ 100...

Номер патента: 407918

Опубликовано: 01.01.1973

Авторы: Зак, Нудлер

МПК: F24F 11/00, G08B 17/10

Метки: дымоудаления, зданиях, системами

...4 - диод 15 - ключ 21 - блок питания 18. Сработав, реле 4 н 5 самоблокируются соответственно контактами 22 и 23, 24 и 25. При переьоде ключа управления в положение В (Включено) размыкаются его контакты 20 и 21 и дополнительные реле получают питание по цепи (для первого луча): блок питания кнопка 52 - ключ 19 - кнопка 53 - кнопка 36 - контакты 22 - реле 4 - датчик 6 - датчик 7 - контакты 23 - блок питания.Таким образом, схема переведена в дежурный режим и готова к приему сигналов о пожаре и обрыве лучей, при этом загорается сигнальное табло Дежурный режим 54.При пожаре размыкается один из тепловых датчиков (например, датчик 6), реле 4 обесточивается, а исполнительное реле 2 срабатывает по цепи: блок питания - кнопка 52 - ключ 19 -...

Номер патента: 408350

Опубликовано: 01.01.1973

Авторы: Абдеев, Арлащенков, Веселев, Макаров, Сурков, Тонконог

МПК: G08B 17/10

Метки: пожаре, сигнализации

...шине питания, и световой индикатор.Предлагаемое устройство отличается тем, что оно снабжено двумя дополнительными диодами, катоды которых подключены к анодам тиристоров извещателей, анод одного до,полнительного диода через релейный сигнальный блок подключен к одной шине питания, а анод второго дополнительного диода через сигнальную лампу подключен к другой шине питания.Это позволяет повысить надежность работы устройства.На чертеже изображена схема предлагаемого устройства,содержит извещатели 1, состоящие ора 2, фоторезистора 3 и тиристора , релейный сигнальный блок 6, сведикатор на лампах 7 и 8 и дополнидиодь 1 9 и 10, служащие для развязности напряжения питания извещацепи контроля исправности линий. Благод" ря накопителю исключаются лож...

Номер патента: 362331

Опубликовано: 01.01.1973

Авторы: Гудков, Егоров, Коган, Кривоносое, Кротова, Ломотиков, Лыков, Обретеии, Розов

МПК: G08B 17/10

Метки: amp, niri, ttfitjt, viim, wiirljijби5лио7gt, извещательвсесоюзная, пожарный

...его. Для повышения цадсжиости в работе в протицоиоло)киос фоторезистору плечо компсцсяциоииой измерительной скемы предлагаемого 2 извсщателя включен тсрморезистор с обрятиым температурным коэффицисцтом, позволяющим скомпенсировать температурные измеиеиия фоторсзистора в широком диапазоие температуры окружающей среды и, таким об разом, стабилизировать чувствительность извещатсля, Компеисация достигается благодаря чому, что при измсисиии температуры примерно одинаковые по всличице и противоположные по знаку тсмпературцые коэффициенты 3 В плечи мостовой измерительной скемы вкл)очеиы фоторсзистор 1, перемс)гиый 2 и постояицый 3 резисторы и тсрморсзистор 4, я В дияГОияль - усилитсл 1 д. В цспь кол;1 екторя т 1)аизист 01)я...

Номер патента: 372572

Опубликовано: 01.01.1973

Автор: Меерсон

МПК: G08B 17/10

Метки: датчик, дыма

...внешний электрод15 ионизационной камеры снабжен отверстиямии установлен также на корпусе, а на одной изповерхностей внутреннего электрода расположены выступы, размещенные между выступами, укрепленными на корпусе.20 Это позволяет повысить надежность работы датчика.На фиг. 1 изображен дымовой датчик, общий вид; на фип. 2 - разрез по А - А на фиг. 1.Датчик содержит ионизационную камеру 1,25 состоящую из внешнего 2 и внутреннего 3электродов.Внешний электрод 2 укреплен на корпусе 4,выполненном из ферромагнитного материала,а внутренний 3 - на изоляторе-втулке 5, изо 30 лирующей его от корпуса 4. На электроде 237257,2 аз 125114 Изд НИИПИ Комите при С Москва, Жипография, пр. Сапунова, 2 установлен излучатель б, На электроде 2 выполнены...

Номер патента: 378915

Опубликовано: 01.01.1973

Автор: Меерсон

МПК: G08B 17/10

Метки: датчиков, состояния

...датчиков;1 от - уровень ответного импульса датчика, выбираемый выше уровня помех в линии;1 - заданный интервал времени, на который сдвигается ответный импульс датчика относительно переднего фронта импульса опроса в отсутствие дыма.В течение первых двух импульсов опроса на датчик не воздействуют дым и помехи, так как его ответные импульсы сдвинуты на заданный интервал времени 1 ь Ответный импульс датчика на третий импульс опроса поступает позже заданного интервала времени через 1+Л 1, на четвертый импульс опроса через интервал 1+И+Л 1, Приращения М и Л 1, определяются дифференциальным анализатором б. Если величина каждого приращения или их сумма превышают уровень за промежуток времени ЛТ=Т, - ТО= Т, - Тпоявляется сигнал тревоги, Если же...

Номер патента: 414609

Опубликовано: 05.02.1974

МПК: G08B 17/10

Метки: 414609

...Оомоткои 8,сигнальное уст 1 ойство 9, ис 1:Олнцтель 1;ыЙ олок10 и разде, - .итель;:.ый резистор 11." 7111 и От,;л 1 очен;1 О:,1 датчике 1 Обмока 6 раз 20 делительного трансформатора 5 ооесточена.Обмотка 8 находится под напряжением и сигнал, который наводится в обмотке 7, достаточен для срабатывания исполнительного устройства 10, включавшего аварийную сигнали 25 зацию.При подключенном датчике на разделительный трансформатор 6 помимо напряжениясмещения па обмотке 8 подаегся напряжен 1 епервоначального разбаланса мостовой схемыЗ 0 датчика на обмотку 6, величина которого регуПодписноеСССР аказ 241 Изд.452 ЦНИИПИ Государс веного тров по делам пзо Москва, К,Типография4 Союзполиграфпрома, осква, Ул., аркса - Энгельса, 14, Тираж 624комитета...

Номер патента: 415684

Опубликовано: 15.02.1974

МПК: G08B 17/10

Метки: 415684

...от датчика селектор 11 переключает триггер 12, на выходе которого, связанного с электронным ключом, сигнал исчезает, электронный ключ выключается и наступаег пауза.Одновременно на втором выходе триггера 12, связанном со входом первого элемента задержки 14, появляется 1.Через установленное время длительности паузы на выходе первого элемента времени 14 появляется импульс, который переключает триггер 12 в предыдущее положение, включается электронный ключ 8 и появляется очередной импульс опроса.Генератор импульсов и счетчик преобразуют временные интервалы в цифровой отсчет. Триггер 12 останавливает счетчик 19 во время паузы и разрешает счет во время действия импульса опроса. Таким образом, счетчик импульсов измеряет временные интервалы...

Номер патента: 415687

Опубликовано: 15.02.1974

МПК: G08B 17/10

Метки: 415687

...сигнала управляющей сетки).В случае повреждения радиоактивного источника камеры 10, пробоя конденсатора 11 (незажигапие при подаче сигнала на управляющую сетку), обрыве соединительной линии ответный импульс датчика появиться не сможет.Включение тиратрона датчика (появление ответного импульса) увеличивает ток в линии ца какую-то величину. Каждый ответный импульс датчика вызывает одинаковое приращение тока в линии 3. 45 50 55 60 следцего импульсов датчиков и определения их времсццых сдвигов.Каждый импульс опроса посылается одновремеццо на все датчики 1, включенные в лини о 3. При поступлении в течецие одного импульса опроса ответных импульсов от всех датчиков анализатор 6 дает разрешение формирователю 4 ца посылку следующего импульса...

Номер патента: 417820

Опубликовано: 28.02.1974

МПК: G08B 17/10

Метки: 417820

...устройства.Оно содержит исполнительную цепь с пиропатроном 1 и резисторами 2 и 3 и блок Контроля состояния цепи, которьш состоит йз резисторов 4 и 5 и диода 6, подключенных обшей точкой к входу пнвергора 7. К вь 1 ходу пнвертора подсоедпнено индикаторное устройство 8, Контакты .) реле станции пожарной сигнализации являются внешним запускаощим устройством, Транзистор 10 вместе с резистором 11 обеспечивает нсобходпмьш ток для подрыва пиропатрона 1.10 В исходном режиме транзистор 10 закрытЧерез резисторы 4 и 5 и пиропатрон протекает контрольный ток, создающий близкий к нулю потенциал на входе инвертора. При этом практически пет разности потенциалов 15 между выходом пивертора и источником +Еи лампа не горит. В случае обрыва цепи...

Номер патента: 430416

Опубликовано: 30.05.1974

Авторы: Веселое, Всесоюзный, Груненков, Кузнецов, Мешман, Противопожарной

МПК: G08B 17/10

Метки: аварийного, пожаровзрывозащиты, регистрации, системах, состояния

...При регистрации пламени в счетчике 1 фотонов происходит лавинообразная ионизация, 15 импульсы тока поступают на усилитель 2.Число импульсов пропорционально интенсивности Уф-излучения пламени. Первый им.пульс с усилителя подается на первое реле 4 и на формирователь 3 импульсов запуска коммутаторного счетчика В импульсов. В один из промежуточных коммутаторов (например, катод д) счетчика импульсов подключено второе реле б. Обнуление счетчика импульсов б, а также сброс реле б осуществляются управ.25 ляющим сигналом реле 4. Если в заданныйинтервал селекции, обеспечиваемый реле 4, со счетчика 1 фотонов поступает и импульсов, то срабатывает реле 5, затем оконечный коммутатор (катод и) и через схему 9 совпадения Зо...

Номер патента: 451111

Опубликовано: 25.11.1974

Авторы: Веселов, Груненков, Кузнецов, Мешман, Родэ

МПК: G08B 17/10

Метки: аварийного, пожаровзрывозащиты, регистрации, системах, состояния

...заданную продолжптельност.; в. смени сслекцпп необходимого количества импульсов, и на формирователь импульсов 3 для запуска счетчика импульсов 4. С промежуточной счетной ячейки счетч ка импульсов 4, например, катода 20, подается импульс через переключатель 13 и трансформатор 12 на усилитель 11, выходной сигнал с которого запускает триггер б, вызывает срабатывание генератора одиночных импульсов 7. Сигнал с генератора одиночных импульсов 7 выделяется на резистор 9 и поступает на катоды счетчика импульсов 4 через резисторы 8 и 10, обнуляет его.При поступлении на счетчик импульсов по указанной цепи еще пяти импульсов обнуление счтчпка импульсов 4 не происходит, так как триггер б находится в опрокинутом состоянии и не формирует...

Номер патента: 458007

Опубликовано: 25.01.1975

Авторы: Елесин, Илюхина

МПК: G08B 17/10

Метки: датчик, пламени

...к области автоматической сигнализации и может быть использовано в устройствах с применением индикатораультрафиолетового излучения.Известен датчик пламени, содержащий газонаполненную лампу, параллельно которойвключены последовательно соединенные конденсаторы, один из которых подключен к общей точке соединения анода газонаполненнцойлампы и резистора, подключенного к минусовой шине источника питания.Цель изобретения - повысить надежностьработы датчика.Для этого в него введены дополнительныйрезистор и транзистор, причем коллектортранзистора соединен с общей точкой соединения конденсаторов, база подключена к общей точке соединения катода газонаполненнойлампы и дополнительного резистора, подключенного к плюсовой шине источника...

Номер патента: 465642

Опубликовано: 30.03.1975

Автор: Меерсон

МПК: G08B 17/10

Метки: извещатель, пожарный

...разряд,который приводит к возникновению разрядамежду анодом и катодом. При этом конденсатор 5 начинает разряжаться на промежутоксетка - катод, а конденсатор 2 - на промежу 25 ток анод в кат тиратрона 3. Когда конденсатор 2 разрядится до напряжения ниже напряжения погасания тиратрона, разряд прекращается, тиратрон выключается, конденсаторы 2 и 5 вновь заряжаются. Частота такихзо релаксационных колебаний определяется в3основном состоянием ионизационной камеры 4,При появлении дыма сопротивление камеры 4 повышается, увеличивается время заряда конденсатора 5 до напряжения зажигания тиратрона и понижается частота импульсов релаксации. При этом уменьшаются сред. нее значение напряжения на резисторе 7 и напряжение на выходе фильтра 10,...

Номер патента: 472355

Опубликовано: 30.05.1975

Авторы: Толикин, Шакиров

МПК: G08B 17/10

Метки: сигнализации, тревожной

...связи, выполненную на кон 20 денсаторе 14, первом резисторе 15, стабилитроне 16 и втором резисторе 17,Оптический луч источника излучения 5, промодулированный напряжением питания частоты 50 гц от трансформатора 7 через выпрями 25 тель 6, сформированный линзой 2, отражаясьот светоотражателя 1, попадает через линзу 3на светочувствительный элемент 4, электрический сигнал с которого усиливается усилителем 9 и поступает через разделительный кон 30 денсатор 10 на детектор 11, напряжение с ко679Министровй4/5 Изд.1490 сударственного по делам изо Москва, Ж-Зо, Заказ 2214/9ЦНИИПИ ПодписноеР Тираж омитета Совета етений и открыт аушская наб., д пография, пр. Сапунова, 2 3торого, поступая на сигнальный блок 12, управляет сигналом тревоги. Пересечение...

Номер патента: 475646

Опубликовано: 30.06.1975

Автор: Новиков

МПК: G08B 17/10

Метки: дымоудаления, системой

...2, минус. Затем выключатель 14 переводится в положение Ькл., кнопка 7 отпускается, реле 10 становится на самопитание по цепи: плюс, предохранитель 1, реле 10, замыкающий контакт 12, контакты датчиков 3, контакт кнопки б, второи контакт 12 реле 10, выключатель 14, предохранитель 2, минус. Схема переходит в режим контроля и готова к приему сигналов, на что указывает сигнальная лампа 8. Превышение установленного значения температуры окружающей среды в контролируемом помещении приводит к срабатыванию датчика размыкание контакта), нарушается цепочка питания реле 10, последнее обесточивается и размыкающими контактами 13 включает реле 11 по цепи: плюс, предохранитель 1, реле 11, размыкающии контакт 13 реле 10, кнопка б, диод 4 сработавшего...

Номер патента: 484544

Опубликовано: 15.09.1975

Авторы: Трофимова, Фомичев

МПК: G08B 17/10

Метки: датчик, дыма

...первого усилителя 6. К другому входу усилителя 6 подключен источник опорного сигнала, компенсирующий темновой ток фотоэлемента 4. В выходную цепь усилителя 6 подключено реле 7,Фотоэлемент 5 расположен на одной оси с источником света 1 и подключен к одному входу дифференциального второго усилителя 8. К другому входу второго усилителя подключен источник опорного сигнала, компенсирующий выходной сигнал фотоэлемента 5 при заданном световом потоке в объеме датчика дыма, Выход второго усилителя соединен со входом эмиттерного повторителя 9, выход которого подключен к источнику света 1. Работа датчика дыма заключается в следующем.При отсутствии дыма свет на фотоэлемент 4 не попадает, выходной сигнал первого усилителя 6 отсутствует, и...

Номер патента: 497613

Опубликовано: 30.12.1975

Автор: Меерсон

МПК: G08B 17/10

Метки: сигнализации, тревожной

...13035, Москва, Ж, Раушская наб., д.дписноеета Типография, пр. Сапунова,3ненный с выходом преобразователя 6, выделяет из текущих отсчетов максимальную, пиковую величину (выброс) и направляет ее вэлемент памяти 9. Арифметический блок 8вычисляет разность между текущем отсчетом, 5поступающим от преобразователя б, и числом,поступающим от элемента памяти 9, Еслихотя бы один текущий отсчет (первый выброс)станет больше числа, записанного в элементе памяти 9, арифметический блок 8 вычисляет 10разность между величиной выброса и указанным числом, осуществляет сброс элемента задержки 10, который начинает отсчет времени.Так как в момент поступления первого результата вычисления разности с выхода арифметического блока 8 триггер 12 находился...

Номер патента: 497614

Опубликовано: 30.12.1975

Автор: Меерсон

МПК: G08B 17/10

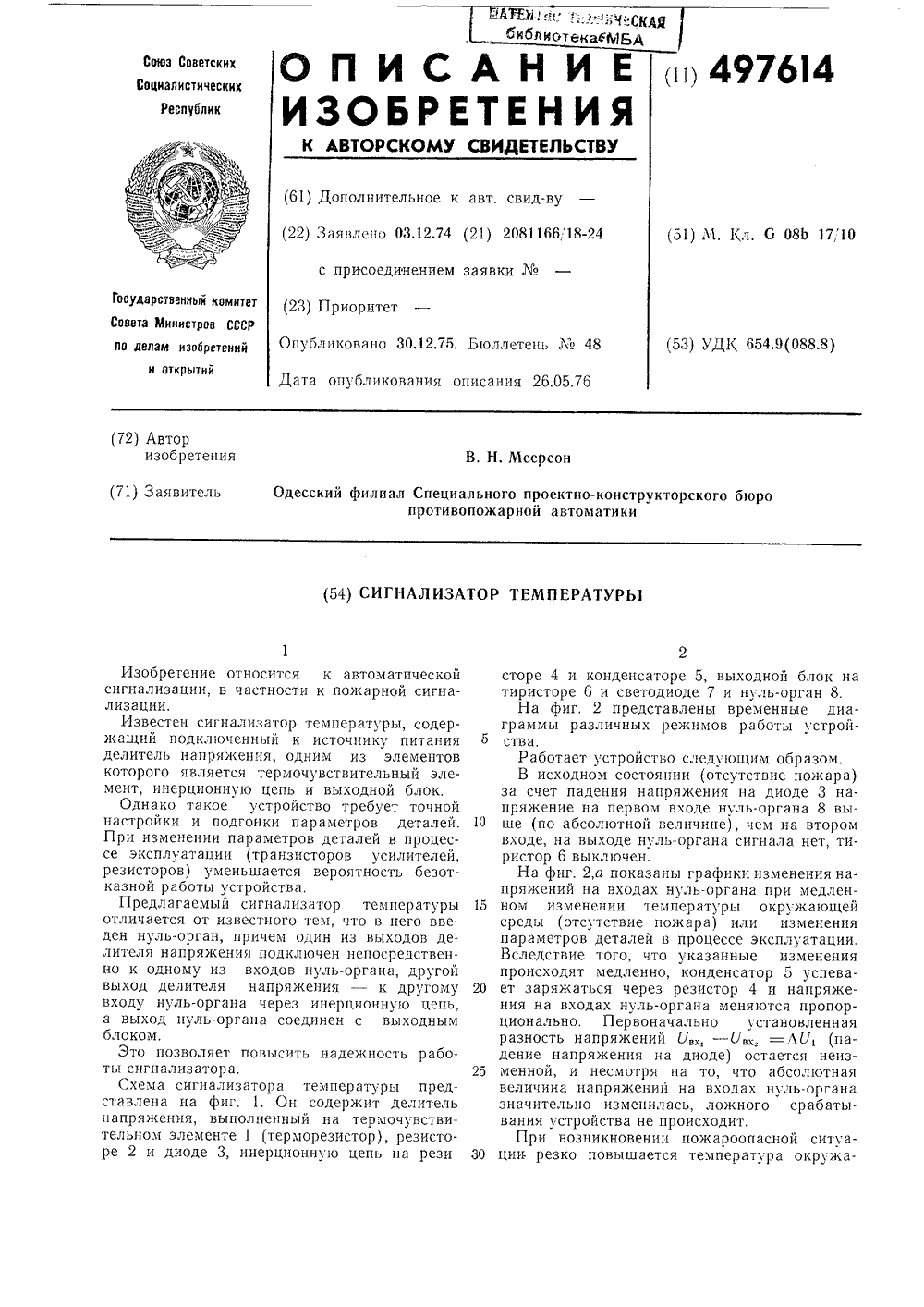

Метки: сигнализатор, температуры

...счет падения напряжения на диоде 3 напряжение на первом входе нуль-органа 8 вы ше (по абсолютной величине), чем на второмвходе, на выходе нуль-органа сигнала нет, тиристор 6 выключен,На фиг. 2,а показаны графики изменения напряжений на входах нуль-органа при медлен ном изменении температуры окружающейсреды (отсутствие пожара) или изменения параметров деталей в процессе эксплуатации.Вследствие того, что указанные изменения происходят медленно, конденсатор 5 успева ет заряжаться через резистор 4 и напряжения на входах нуль-органа меняются пропорционально. Первоначально установленная разность напряжений У - С,к = Л У, (падение напряжения на диоде) остается неиз менной, и несмотря на то, что абсолютнаявеличина напряжений на входах...

Номер патента: 525139

Опубликовано: 15.08.1976

Авторы: Лебедев, Сале, Трофимова, Фомичев

МПК: G08B 17/10

Метки: датчик, дыма

...9 отсутствуети реле 10 обесточено.При этом, если отсутствуют изменения внешних условий, приводящих к изменению светоИвого потока, источником света 3 создаетсязаданный световой поток в объеме датчика,Г 1 ри отсутствии дьма и при изменениивнешних условий, приводящих к изменению 60 светового потока загрязнение оптики, изменение интенсивности светового потока источника света), а также при изменении температуры окружающей среды выходной сигнал фотоэлемента 5 изменяется, Разность между сигналом от фотоэлемента 5 и спорным сигналом усиливается усилителем 11. Выходной сигнал усилителя 11, усиленный по мощности эмиттерным повторителем 12. увеличивает световой поток источника света 3 и восстанавливает заданный световой поток в объеме...

Номер патента: 551675

Опубликовано: 25.03.1977

Авторы: Лысиков, Метелкин

МПК: G08B 17/10

Метки: извещатель, пожарный

...реле 5.На транзисторе 6, дополнительных резисторах 7 - 11 и конденсаторах 12 и 13 собран блок контроля исправности источника излучения пожарного извешателя, в котором резисторы 7 и 8 представляют дополнительный делитель напряжения.При отсутствии дыма и исправном источнике излучения 14 (лампа накаливания) тран зисторы 4 и 6 заперты падением напряжения на резисторе 15 от протекаюшего по нему тока источника излучения 14. При этом реле 5, находяшееся в коллекторной цепи транзистора 4, обесточено. При перегорании лам-М пы накаливания 14 или нарушении электрического контакта в ее цепи питания, например, в патроне, падение напряжения на резисторе 15 уменьшается, в результате чего оба транзистора 4 и 6 из режима отсечки 60 коллекторного...

Номер патента: 552630

Опубликовано: 30.03.1977

Авторы: Беляев, Кузнецов, Медяник, Шаровар

МПК: G08B 17/10

Метки: охранно-пожарной, сигнализации

...первого резистора 14, диода 15, второго резистора 16. Резистор 16 зашунтирован конденсатором 17 и переходом база - эмиттер биполярного транзистора 18. Точка соединения резистора 14 и диода 15 связана с интегратором 19, Сопротивление цепочки, шунтирующей выход усилителя 12, зависит от напряжения, поступающего с выхода интегратора 19. Причем, чем больше напряжение на выходе интегратора 19, тем больший ток течет через эту цепочку и тем меньше ее сопротивление, следовательно, и коэффициент передачи сигнала с выхода усилителя 12 на вход второго усилителя 20. Когда напряжение на резисторе 16 становится выше ступеньки база-эмиттерного перехода биполярного транзистора 18, он открывается и начинает шунтировать выход генератора 2, Чем...
