Номер патента: 1160173

Опубликовано: 07.06.1985

Авторы: Алексеев, Викулов, Петушков, Фельгендлер, Хрестинин

МПК: F22G 5/12

Метки: впрыскивающий, пароохладитель

...в судовых редукционно-охлаждающих установках с впрыскивающими пароохладителями и является усовершенствованием изобретения по авт. св. Юа 366311.Цель изобретения - повышение эффективности путем улучшения сепарации влаги.На чертеже представлен впрыскивающий пароохладитель, об 1 ций вид.Впрыскивающий пароохладитель содержит камеру 1 смешения, выполненную в виде трубы Вентури, с распылителем 2 воды в ее конфузорной части и защитную рубашку 3.:В полости защитной рубашки 3 установлены дополнительные конфузоры 4. Меньшие основания конфузоров 4 соединены попарно цилиндрическими обечайками 5 для образования замкнутых кольцевых полостей 6 с защитной рубашкой 3, в которой в зоне этой полости 6 выполнены дренажные отверстия 7, причем первый...

Номер патента: 1160131

Опубликовано: 07.06.1985

Авторы: Алексеев, Кривилев, Юминов

МПК: F15B 9/02

Метки: пневмопривод

...34 и 35 с установленными, в них дросселями 36 и 37 с приводными полостями 23 и 24 дополнительных пневмоцилиндров 17 и 18.Связь между возвратными полостями 50 25 и 26 с управляющими полостями 12 и 13 осуществляется по пневмолиниям 38 и 39 с установленными в них дросселями 40 и 41, Эффективная площадь поршня 11 золотника 10 равна эффек тивной площади поршней 19 и 20. Поршни 19 и 20 дополнительных пневмоцилиндров 17 и 18 имеют по отношению 1 2к золотнику 10 холостой ход 1, равныйполовине хода золотника 10,Пневмопривод работает следующим образом.Рабочая среда из пневмолинии 14 нагнетания через каналы 29 и 32 поступает в рабочую полость 6, При этом рабочая полость 7 каналами 33 и 31 сообщается с атмосферой.ФПод действием перепада...

Номер патента: 1159653

Опубликовано: 07.06.1985

Автор: Алексеев

МПК: B05C 15/00

Метки: бескамерной, крупногабаритных, окраски

...воды и вытяжным вентилятором 3,ванну 4 с водой, размещенную над ванной решетку 5 и переходной отсек 6 между ванной и гидроФильтром, отделенный от ванны перегородкой .2Под решеткой 4 смонтированы вытяж. ные воэдуховоды, с наклонными боковыми стенками 8, которые закреплены посредством разъемного, например, болтового соединения 9 на кронштейнах 10, жестко связанных с перелив- ными лотками 11 для подачи. воды на боковые стенки 8 воздуховодов. Последние имеют входные отверстия, выполненные в виде расположенных по длине воэдуховодов продольных щелей,3 а, образованных нижними кромками Ъ боковых стенок 8. Причем нижние кромки расположенынад зеркалом воды с образованием споследним зазора 13, уменьшающегосяв направлении к гидроФильтру 1,...

Номер патента: 1079001

Опубликовано: 07.06.1985

Авторы: Алексеев, Колобов, Никитин, Панев, Пятов, Терехова, Федоров

МПК: F15B 11/04, F15B 11/16, F15B 11/17 ...

Метки: гидропривод, лесозаготовительной

...в виде насо"сов 1 и 2, гидрораспределители 3и 4, гидродвигатели 5 привода стрелы, гидродвигатель 6 привода рукояти, гидродвигатель 7 механизмаповорота, гидродвигатель 8 механизма валки дерева, гидродвигатель 9механизма захвата дерева, гидродвигатели 10 и 1 механизма срезания,разгрузочные клапаны 12,13, 14,напорный золотник 15, основной идополнительный обратные клапаны 16и 17, бак 18, магистрали 19 и 20,нагнетания, магистраль:21 слива.Насос 1 соединен магистралью 19нагнетания через гидрораспределитель 3 с рабочими магистралями 22и 23 гидродвигателя 7 механизма поворота, с рабочими магистралями 24и 25 гидродвигателя 6 привода рукояти, с рабочими магистралями 26 и27 гидродвигателя 10 механизма срезания. Насос 2 соединен магист-.,ралью 20...

Номер патента: 1159154

Опубликовано: 30.05.1985

Авторы: Алексеев, Ермолов, Злоказов, Проклов

МПК: H03H 9/15

Метки: дискретно-перестраиваемый, пьезорезонатор

...ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к радио- . электронике и может быть использовано в информационно-измерительных системах, радиолокации и устройствах аналоговой обработки сигналов. 5Целью изобретения является повышение точности воспроизведения регулировочных характеристик,На чертеже представлен дискретно-перестраиваемый пьезорезонатор, 10Дискретно-,перестраиваемый резонатор содержит пьезоэлемент в виде прямоугольной пластины 1, электроды 2, 3 и источник 4 управляющего электрического напряжения. 15Работа дискретно-перестраиваемого резонатора основана на свойствах кристаллов редкоземельных молибдатов, таких как СМ 0, ТМО и др которые относятся к классу сегнетоэлектриков. Кристаллографические оси Х...

Номер патента: 1159142

Опубликовано: 30.05.1985

Авторы: Алексеев, Курбатов, Михайлов

МПК: H02P 5/16

Метки: постоянного, реверсивный, электропривод

...и 3 соединены с выводами первичной обмотки 7 трансформатора, вто- щричная обмотка которого выполнена ввиде трех катутиек 8, 9 и 10, однивыводы катушек Я и 9 соединены с катодами тиристоров 2 ц 3 соответственно, а другие выводы катушек 8 и 219 через диоды 11 и 12 подключены кэмиттерам транзисторов 13 и 14, коллектор каждого из которых соединенс управляющим электродом тиристоров2 и 3, соответственно, а база транзистора 13 соединена с катодом диода 12 и движком потецциометра 15,выводы которого через диод 16 соединены с выводами катушки 10. Электродвигатель 1 имеет обмотку.)7 ноз 35.буждения,Электропривод работает следующимобразом,Перед работой устройство подклтттчается к сети переменного тока, 4 ОДля пуска электродвигателя 1...

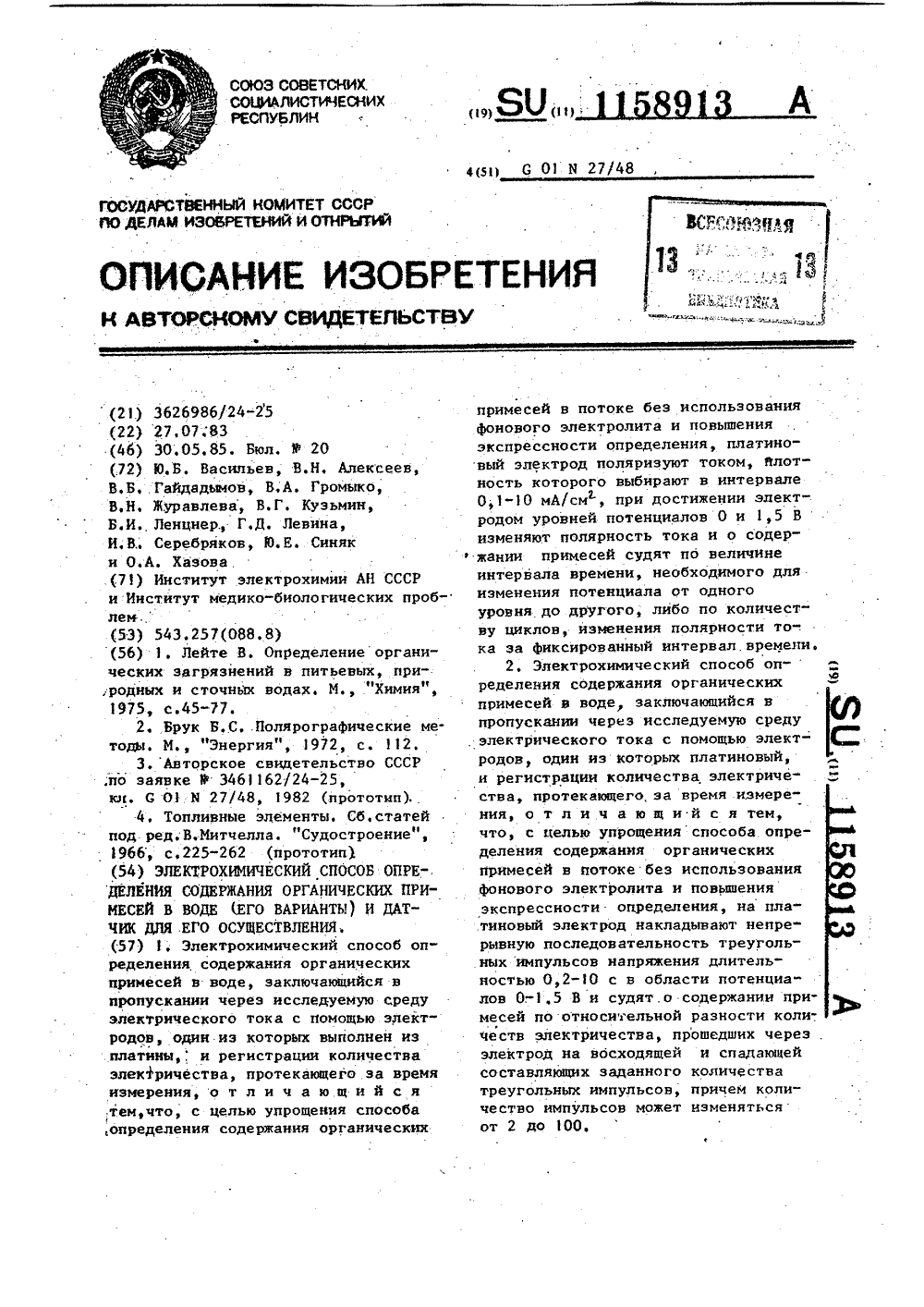

Номер патента: 1158913

Опубликовано: 30.05.1985

Авторы: Алексеев, Васильев, Гайдадымов, Громыко, Журавлева, Кузьмин, Левина, Ленцнер, Серебряков, Синяк, Хазова

МПК: G01N 27/48

Метки: варианты, воде, датчик, его, органических, примесей, содержания, электрохимический

...К С р, и может быть ис пользована для определения С в 15 водах.По второму варианту способа черезанализируемую воду с помощью измерительного платинового электрода, про"тивоэлектрода и мембраны между ними 20 пропускают треугольные импульсыэлектричества при плотности тока 0,110 мА/см , налагая на электрод непре"рывную последовательность треугольных импульсов напряжения длительхз ностью 0-2-10 с в области потенциалов0-1,5 В поотносительной разности количеств электричества тс . Япрошедщего через электрод, на восходящей Ц н на спадающей ветвях О имф пульсе в области потенциалов 0"1,5 Всудят о содержании органических примесей в воде, Величина Я связана ссодержанием органических примесей вводе следующим соотношением: ЭЗВ процессе наложения на...

Номер патента: 1158633

Опубликовано: 30.05.1985

Авторы: Алексеев, Беляев, Бушев, Давыденко, Лякишев, Петров, Смирнов, Страхов, Фадеев, Цапаев

МПК: D06B 23/00

Метки: ткани

...раствора, состояния капиллярности и белизны ткани, цифровая информациякоторого считывается с дисков Збмагнитными головками 40, 41, 42,43, 44, 45 и через анализаторы 46,47, 48, 49, 50, 51 точности считывания программ подается в блок 52выдачи командных импульсов, который связан с элементами 30 сравне ния, Сигнал рассогласования отклонения концентраций в цифровомкоде подается в блок 32 коррекцииотклонения параметров, а заем вблок 33 цифро-аналоговых преобразователей, В связи с низкой концентрацией раствора в ванне 11 посравнению с концентрацией., записанной в программе с блока 31 цифроаналоговых преобразователей, поступает аналоговый сигнал на открытие вентилей с автоматическим приводом 8 и 10. Частично смешан-. ный раствор по трубопроводу...

Номер патента: 1158319

Опубликовано: 30.05.1985

Авторы: Алексеев, Корчагин, Резникова, Румянцев, Трофимов

МПК: B23H 9/06

Метки: декоративной, поверхностей, трафарету

...которые однозначно занимают свое положение на обрабатываемой поверхности дета ли также в силу отталкивающего действия одноименных полюсов, Для того, чтобы повысить эффективность притяжения ажурных длинномерных элементов трафаретного рисунка, 55 намагничивание ведут по нормали к поверхности детали с чередованием полюсов в шахматном порядке, Плотность прижатия трафарета к поверхности детали, в том числе к криволинейной и однозначность положения его элементов в зоне электрохимической обработки обеспечивают повышением точности анодного растворения,На фиг,1 изображена схема осуществления способа; на фиг.2 - вид А на фиг,1, (трафарет с рисунком); на фиг.З - сечение В-В на фиг,2, установка трафарета и бандажа на обрабатываемой поверхности и...

Номер патента: 1157710

Опубликовано: 23.05.1985

Авторы: Алексеев, Иванов, Клейман, Корзин, Митрофанов, Штейнгард

МПК: H05K 5/02

Метки: блоков, извлечения, ячеек

...Пр ячеек из блоков, содержащее П-образ- жиненный рычаг 13 з ный,корпус с упорами и фиксаторами, фиксатора 15 и удер подвижную планку и захваты, снабжено ную гланку 4 в верх втулкой с винтовым пазом, установ- положечии. Это позв ленной на подвижной планке, и направ- сить ячейку в нужно ляющим винтом, установленным на снятии нажимного ус П-образном корпусе, а захват выпол- Для расфиксации зах нен в виде стержня со штифтом и служит кнопка 16, П кольцевой проточкой, сообщающейся кнопку 16 рычаг 13 с продольнымпазом, в котором разме- фиксатора 15,и план щена рабочая часть направляющего возвращается в исхо винта, причем штифт установлен с При этом втулки 6 с возможностью взаимодействия с вин- стержнями 8 перемещ товым пазом втулки,...

Номер патента: 1157441

Опубликовано: 23.05.1985

Авторы: Алексеев, Васильев, Гайдадымов, Громыко, Левина, Ленцнер, Серебряков, Скундин, Хазова

МПК: G01N 27/48

Метки: воде, окисляющихся, органических, примесей, содержания

...усилитель 11. Регулируккций усилитель 4 выполняет функцию электронного регулятора, обеспечивающего регулирование потенциала рабочего электрода и сумматора внешних воздействий, Согласующий усилитель 11 с коэффициентом передачи, равным единице, осуществляет функцию согласоЪания цепи электрода сравнения электрохимической ячейки с выходной цепью регулирующего усилителя 4 и позволяет регистрировать потенциал рабочего электрода стандартными приборами. Токовый усилитель 9 представляет собой преобразователь ток - напряжение и25 где 01 -30 35 3 1 обеспечивает измерение тока электро- химической ячейки и согласование с регистратором тока. Интегрирующее устройство. (интегратор ) 12, предназначенное для получения выходного сигнала, пропорционального...

Номер патента: 1157238

Опубликовано: 23.05.1985

Авторы: Алексеев, Ефремов

МПК: E21C 41/06

Метки: блока, днища, подготовки

...подошвой, расширяют уступ со стороны вентиляционной сбойки, в месте расширения формируют контрольно- смотровую нишу, которую сбивают с вентиляционной сбойкой, затем контрольно-смотровую нишу и примыкающий к ней участок доставочной выработки закрепляют, при этом уступ в доставочной выработке заполняют твердеющим материалом, поверхность которого формируют под углом наклона подошвы верхней части доставочнои выработки в одной плоскости, а на границе контрольно-смотровойниши и доставочной выработки в крепи оформляют смотровые окна, которые перекрывают съемными решетчатымиограждениями,На фиг,1 показана схема расположения выработок днища блока при ихпроходке, разрез по оси откаточногоштрека; на Фиг.2 - разрез А-А наФиг,1; на фиг,З -...

Номер патента: 1155842

Опубликовано: 15.05.1985

Авторы: Алексеев, Кузьменок, Мартяшин, Чернецов

МПК: G01B 7/00

Метки: выходом, датчик, перемещений, частотным

...блок сравнения, первый вход которого подключен к выходу интегратора, преобразователь напряжения в линейно изменяющийся ток, подключенный входом к блоку сравнения, выходом - к первичной обмотке первичного дифференциально-трансформаторного преобразователя, второй конец которой заземлен, интенгратор выполнен трехвходовым с инвертируюшими первым и вторым входами и неинвертируюшим третьим входом, первый вход интегратора подключен к выходу преобразователя напряжения в линейно изменяющийся ток, второй - к одному из концов вторичной обмотки первичного дифферинциально-трансформаторного преобразователя, третий - к средней точке вторичной обмотки дифференциально-трансформаторного преобразо 5 1 о 15 20 25 зо 35 40 45 50 55 вателя, второй...

Номер патента: 1155614

Опубликовано: 15.05.1985

Авторы: Алексеев, Блудилин, Гордаш, Зворанев, Михайлов, Немчин, Сергеев

МПК: C10M 129/54

Метки: алкилсалицилатной, маслам, присадки, смазочным

...разбавлечия присадки бензином1:1, очистки на лабораторной центрифуге и отгонки разбавителя полученная присадка имеет щелочность148,4 мг КОН/г и степень чистоты5320 мг/100 г, Степень использованиягндроокиси кальция 91,57. В отогнанном метаноле содержится бензин,шлам после очистки присадки содержиттвердую Фазу, присадку и бензин,П р и м е р 2 (сравнительный).В металлический герметичный реакторемкостью 1 л с пропеллерной мешалкой,последовательно загружают 200 гмасла АС, 49,6 г гидрата окисикальция, 240 ип бензина,.200 г метанола, 17,3 г воды, 12 мл 257-ноговодного раствора аммиака и 200 г алкилсалициловых кислот. При работаю 20щей мешалке (200 об/мин) в полученную реакционную смесь в течение 1015 мин падают 30 г углекислого...

Номер патента: 1155215

Опубликовано: 15.05.1985

Авторы: Алексеев, Грачев, Ильин, Кудрявцева, Ремизов, Узбеков, Шерешков

МПК: A01J 5/08

Метки: доильный, стакан

...3 импульсов ,стяняВливяк)тс 51 Временные параметры Выходны электрических импульсов частота циклов и продолжительность единичного и цулевоп тактов Вну.гри цикла. Указанные цараетры устанавливаются таким образом, чтобь частота циклов на обоих выходах генератора 13 импульсов была одинаковой, а, единичный сигнал ца входе 14 появлялся позднее единичного сигнала на Воде 15 ца некоторое время и сменялся на нулевой Одцовр(менцо со сменой сигнала ца входе 14.Сигналы с первого и Второго Выходов генератора 3 поступают на электроиневмоиреобразователи 11 и 12, Вызывая появление на выходах 16 и 17 электроиневмоиреобразователей 11 и 12 синхронных пневматических сигналов, которые в свок) очередь поступают соответственно в секции 4 5 1 О 15 20 25 30...

Номер патента: 1154541

Опубликовано: 07.05.1985

Авторы: Алексеев, Дегтярь

МПК: G01G 5/04

Метки: гидровесы

...изобретения - повышение надежностиработы устройства,Поставленная цель достигается тем, что в гидровесах, содержащих цилиндр с крышкой, манометр и размещенный в цилиндре пор. шень со штоком, причем в крышке выполнена накопительная полость, в крышке цилиндра выполнено концентричное штоку отверстие, сообщающее рабочую полость цилиндра и накопительную полость, при этом на штоке подвиж.но установлена подпружиненная к поршню шайба с уплотнительным кольцом.На чертеже приведена. схема устройства,Гндровесы состоят из цилиндра 1, в кото. ром перемещается поршень 2, шток 3 которого имеет в верхней части проушину 4. На шток 3 подвижно посажена шайба 5 с уплотнительным кольцом 6. Перемещениешайбы 5 вверх ограничивается пружинным колыши 7, а...

Номер патента: 1154068

Опубликовано: 07.05.1985

Авторы: Алексеев, Дегод, Паско

МПК: B23K 37/04

Метки: кантователь

...и сварке.Обеспечение свободного доступак изделию позволяет производить автоматическую сварку наружных и внутренних продольных швов в горизонтальном положении и под любым углом,отсос вредных газов позволяет производить сварку внутри иэделия,На фиг,1 изображен кантователь,на фиг,2 - то же, вид сбоку, нафиг,3 - разрез А-А на фиг,2, нафиг.4 - разрез Б-Б на фиг,1.Кантователь содержит смонтированные на основании 1 роликоопоры 2с установленными на пих поворотнымикольцами 3, выполненными цевочными,Привод 4 поворота колец смонтированна основании.Кольца 3 соединены между собойрамой, выполненной в виде цилиндрических скалок 5, оснащенных эксцентриковыми упорами 6 для изделия,установленными с возможНостью фиксированного поворота...

Номер патента: 1153385

Опубликовано: 30.04.1985

Авторы: Алексеев, Дартау, Павлов, Шипулин

МПК: H02M 7/515, H02P 7/42

Метки: машиной, переменного

...25, инвертор 26, первый и второй элементы И с выходными усилителями27 и 28 и первый и второй усилители-инвер.торы 29 и 30, В блок пересчета входят также логические элементы И 31 - 36 и логические элементы НЕ 37 - 42,Выходы первого элемента И с выходнымусилителем 27 и первого усилителя-инвертора29 соединены соответственно с первым и вторым входами полностью управляемого ключа 7,а выходы второго элемента И с выходнымусилителем 28 и второго усилителя-инвертора30 - с первым и вторым входами полностьюуправляемого ключа 8.Триггеры 11 - 15 включены так, что прямойвыход предыдущего триггера подключен к входу последующего, инверсные выходы первого,1 О второго, третьего, четвертого, пятого триггеров11 - 15 подключены соответственно к первому,...

Номер патента: 1153259

Опубликовано: 30.04.1985

Авторы: Алексеев, Еремеев, Поляков

МПК: G01N 1/22

Метки: внутреннего, газа, двигателя, отбора, проб, сгорания, цилиндра

...внутреннего сгорания.Цель изобретения " расширение , 5 функциональных возможностей и снижение трудозатрат при испытании двигателей.На чертеже изображено предлагаемое устройство. 0Устройство содержит заборный патрубок 1, сообщающий цилиндр 2 двигателя с газоотборным клапаном 3, ,снабженным электромагнитным приводом 4. Газоотборный клапан 3 соеди нен посредством трубопровода 5 с приемной камерой б переменного объе-. ма, Момент открывания и закрывания гаэоотборного клапана 3 определяет , блок управления, состоящий из подвиж ного диска 7, изготовленного из изоляционного материала и концентрично укрепленное на нем впотай токопроводящее кольцо 8, к которому прижат неподвижный контакт 9, закрепленный ыа неподвижном диске 1 О, а также...

Номер патента: 1153225

Опубликовано: 30.04.1985

Авторы: Алексеев, Говерт, Пономаренко

МПК: F28C 1/00, F28F 25/00

Метки: градирни, резервуар

...от взвешенных веществи одновременно стабилизируется. Поэтому размещение датчика приспособления 34 в верхней части элемента 10нецелесообразно, так как при этомуменьшается объем загрузки, работающей в режиме сухой фильтрации, чтосйижает эффективность очистки воды отвзвешенных веществ и стабилизации элементом 10 для средних условий на 1015 Х. Также нецелесообразна установкадатчика приспособления 34 вплотнуюк отводящей трубе 12, так как этимсокращается объем воды в отсеке 6сухой Фильтрации и вызывается срыввакуума в насосах, перекачивающихоборотную воду, для которых резервуар градирни очень часто служит приемным резервуаром.Пройдя загрузку элемента 10 дляулавливания взвешенных веществ, водаравномерно по всей площади отсека бсухой фильтрации...

Номер патента: 1152933

Опубликовано: 30.04.1985

Автор: Алексеев

МПК: B01D 21/02, C02F 1/00, C02F 1/24 ...

Метки: жидкостей

...и расположен от нижней перегородки на расстоянии, равном по величине щелевидному отверстию.Входное сечение тонкослойного блока выполнено параллельным и равнозначным вертикальной водонаправляющей пластине, а расстояние между осадительными элементами тонкослойного блока возрастает снизу вверх.На фиг. 1 предназначено устройство для очистки жидкости; на фиг, 2 - разрез А-А на фиг, 1.Устройство состоит из разъемного корпуса 1, соединенного в горизонтальной плоскости 2 с крышкой 3, имеющих штуцеры 4 и 5 для подачи очищаемой жидкости и флокулянта, коллектора 6 водовоздушной смеси, коллектора 7 подачи промывной воды и отведения очищаемой жидкости, штуцера 8 для установки штока регулятора уровня пены и штуцера 9 для установки устройства для ее...

Номер патента: 1152847

Опубликовано: 30.04.1985

Авторы: Алексеев, Орешенков

МПК: B62D 1/187

Метки: колонка, рулевая, средства, транспортного

...элементом, установленным в головке и взаимодействующимс эксцентриком вторым подпружиненнымползуном, имеющим зубчатый сектор,центр делительной окружности которого совмещен с осью эксцентрика, ивторым зубчатым сектором, зафиксированным на кронштейне для обеспечения взаимодействия с зубчатым сектором ползуна.На фиг.1 изображена рулевая колонка, общий вид; на, фиг.2 - разрезА-А на фиг.1; на фиг.3 разрез Б-Бна фиг.2,Рулевая колонка содержит неподвижный кронштейн 1 с опорными отверстиями 2 и 3. В кронштейне 1 установлена поворотная головка 4, в которой телескопически установлена труба5 вала 6 рулевого колеса 7, ось которой смещена: относительно оси поворота головки 4. Вал 6 через карданнуюпередачу 8 связан с рулевым механизмом...

Номер патента: 1152607

Опубликовано: 30.04.1985

Авторы: Алексеев, Гурьянов, Моряшов

МПК: B01D 11/04

Метки: пульсационный, экстрактор

...в колонну 1, движутся противотокои е кольцевой 3 и центральной 4зонах. Пульсация создается распределительщж механизмом. 5, поочередно соедкняющки зоны колонны черезпульсопроводы 6 со всасывающими и нагнетательнцмипатрубками источникапостоянного перепада давления 8,причем половину периода жидкостьперекачивается иэ кольцевой зоны 3в центральную 4, а в следующую половину периода жидкость перекачквается,1152607 10 15 1 ЙЕЬ 6 д п ж)щф 2 3в обратном направлении, Таким образом, столб жидкости в центральнойи кольцевой зонах совершает возврат" но-поступательное движение в противофазе. Регулирование интенсивности пульсации на участках осуществляется дроссельными регулирующими органами 1 О, с помощью которых устанавливают определенную величину....

Номер патента: 1152006

Опубликовано: 23.04.1985

Авторы: Алексеев, Левантовский, Фейгельсон

МПК: G06M 1/06

Метки: оборотов, счета, числа

...установлен параллельно. колесу червячной передачи, стрелка снабжена дополнительной шкалой и подвижной рамкой с окном и пальцем, который установлен в спиральном пазу диска шкалы, вал колеса червячной передачи снабжен шарниром, на котором укрсилсна стрелка.Н фиг. 1 показана принципиальная схе.матройства н случае его работы с не- скол, кими исннлнительными механизмами; на фиг. 2 - конструкция стрелки.Устройство содержит червяк 1 червячной исиедачн, колесо 2 червячной передачи, шкн.зу 3 со спиральным пазом 4 (использует,гк например, спираль Архимеда), стрелку,-,. двигатель 6 (с редуктором) и 5 10 15 20 25 30 35 40 45 50 дополнительный исполнительный механизм 7 (основной исполнительный механизм не показан), установленные соответственно...

Номер патента: 1151509

Опубликовано: 23.04.1985

Авторы: Алексеев, Бабицкий, Морозов, Николаев, Сова

МПК: C01F 7/04, G05D 27/00

Метки: байера, глинозема, дозировкой, оборотного, производстве, раствора, способу

...раствора промводой в агитаторе после выщелачивания, дополнительно измеряют состав промводы, разбавляющей раствор после выщелачивания боксита, регулируют расход промводы в агитатор в зависимости от концентрации одной изсоставляющих алюминатного растворана его выходе, вычисляют величинуК по формуле(1)К = (С ар - Сап ) С нв (СнрС) С- (С,р Ср - СС) , где Снв,Сцв,С н и Сцп - концентрация Иа 2 О и2 3растворепосле выще- лачивания и промводесоответст 15венно,г/дм,- заданныезначения нр ОР концентрацииИа,О и А 1,0, 20в алюминатном. растворе, г/дм,а соотношение поступающих в процесс.расходов оборотного раствора и бок- )5сита изменяют в зависимости от значения и знака вычисленной величиныК, при этом, если КО, то задаваемое соотношение расходов...

Номер патента: 1151443

Опубликовано: 23.04.1985

Авторы: Алексеев, Иноземцев, Моисеев, Чикова, Швайков

МПК: B24D 5/04

Метки: алмазный, инструмент

...с применением станка Б 21 О 5 И (работа по методу жестких осей), наружный диаметр шпифовального инструмента 320 мм, ширина алмазосодержащего3 1151 участка Н = 10 мм (высота = 10 мм), скорость вращения инструмента 1400 об/мин, скорость вращения изделия 100 об/мин, рабочее давление Р = 90-110 кг.Алмазоносный кольцевой участок составлен из элементов, серийно выпускаемых промышленностью.В таблице приведены экспериментальные данные по стойкости алмаз ных инструментов, линейному съему, величине шероховатости обработанной поверхности в зависимости от вида и соотношения геометрических размеров алмазного инструмента. 15Испытания каждого иэ видов инструментов и каждого из соотношений параметров Н/Ь проводят не менее чем на трех инструментах.Из...

Номер патента: 1151406

Опубликовано: 23.04.1985

Авторы: Алексеев, Гусев, Гусева

МПК: B23P 19/12

Метки: бесфасочных, сборке, соединений, центрирования, цилиндрических

...выполнена в виде упругого гофра, нижнимторцом герметично закрепленного на,корпусе устройства и соединенногосо всасывающей магистралью,На фиг.представлено устройство в момент установки собираемоговала, общий вид; на Фиг, 2 - вид Ана фиг. 1 (расположение тангенциальных сопел),- 40Устройство состоит из корпуса 1,в котором имеется уплотнение 2, выполненное в виде упругого гофра,герметично закрепленное ступенчатой проставкой 3. Всасывающая магистраль 4 насоса 5 соединена сполостью 6 устройства, Нагнетающаямагистраль 7 насоса соединена с соплами 8, находящимися выше торцов собираемых деталей посредством. кольФ50цевого канала 9. Собираемая деталь "втулка 10 опирается на верхний торец уплотнения, а собираемая деталь - вал 11 находится в...

Номер патента: 1150565

Опубликовано: 15.04.1985

Авторы: Алексеев, Казалетов

МПК: G01R 19/10

Метки: измеритель, напряжений, отношения

...соединены с соответствующими входами суммарно-разностного блока, второйвыход первого разветвителя подключен к первому входу сумматора непосредственно, суммарный выход суммарно-разностного блока подключенк второму входу сумматора через первую линию задержки, второй выходвторого разветвителя подключен ктретьему входу сумматора через вторую линию задержки, разностный выход суммарно-разностного блока подключен к четвертому входу сумматора через третью линию задержки,второй выход генератора подключенк первому входу фазометра, второйвход которого соединен с выходомполосового усилителя огибающей, причем выход фазометра подключен к выходу устройства.На чертеже приведена функциональная схема устройства.Измеритель отношения напряженийсодержит...

Номер патента: 1150164

Опубликовано: 15.04.1985

Авторы: Алексеев, Михельсон

МПК: B65B 43/26

Метки: дна, картонного, обандероливания, ящика

...горизонталью острый угол, открытый в сторону перемещения транспортирующего механизма.На чертеже изображена схема предлагаемого устройства.Устройство для обандероливания дна картонного ящика состоит из стола 1 с направляющими 2, транспортирующего механизма 3 с упорами 4 и приводом 5. Под столом 1 установлено устройство 6 для нанесения клея на бандероль 7 и нагреватель 8 для подсушки клеевого шва. Над столом на направляющих 2 уста. новлены обрезиненные ролики 9 таким образом, чтобы силы, действующие на ящик при прокатывании по нему ролика, прижимали ящик к столу, в этом случае плоскость 150164вращения ролика образует с направлениемперемещения ящика угол 5 - 10,Над столом установлены прижимы 1 О,вводимые внутрь ящика для прижатия егок...

Номер патента: 1150163

Опубликовано: 15.04.1985

Авторы: Алексеев, Колнооченко, Михельсон

МПК: B65B 43/08, B65B 49/08

Метки: образования, пакета-вкладыша

...ящика, в котором размещен пакет-вкладыш, который образуется из двух полос оберточного материала, наложенных перпендикулярно одна на другую 11 .10Недостатками известного устройства являются низкая надежность образования пакета-вкладыша из тонкого оберточного материала (оберточный материал зачастую рвется) и невозможность получения цельного пакета-вкладыша, что необходимо для упаковки, например творога или сливочного масла.Цель изобретения - повышение надежности работы при образовании цельного пакета-вкладыша из тонкого оберточного 20 материала.Поставленная цель достигается тем, что в устройстве для образования пакета-вкладыша, содержащем пуансон и матрицу, последняя выполнена в виде оппозитно установленных пластин, закрепленных на...
