Алексеев

Номер патента: 1328226

Опубликовано: 07.08.1987

Авторы: Алексеев, Смолихин, Цымбалист

МПК: B29D 30/00

Метки: комплектовки, пневматических, покрышек, шин

...опорными роликами 22 в гнезде16, а покрышка 25 поступает на выталкиватель 24, крюки-захваты 6 плиты 2 разводятся пневмоцилинлром, установленным цаплите 2 (не показан), и заходят за бортапокрьгшки 25 с одной стороны. Одновременно с этим включается привод 13 и крюкизахваты 7 заходят за борта покрышки 25с другой стороны и разводят ее борта. Этопроисходит в следующем порядке. Г 1 рй вк:ючении привода 13, шток 12 которого связанс валками 1, ца которых жестко крепятсярычаги 4, шарнирно соединенные с захватами 7, установленными на валках 1 О, товместе со штоком 12 переещантся в пазах 9 направляющих планок 8 валки 11. Ры.чаги 14 перемешаются и захваты 7, шарнирно соединенные с ними, поворачиваются, увлекая зя собой борта покрышки 25.После...

Номер патента: 1327988

Опубликовано: 07.08.1987

Авторы: Алексеев, Баландин, Войцеховский, Савельев, Фриж, Шухина

МПК: B05B 9/043

Метки: аппарат, высоковязких, лакокрасочных, нанесения

...и закрывая клапан 18механизмов 13 и 14 управления,Сжатый воздух в этом положениипоступает через полость механизма13 управления по каналу 2 в левуюполость воздухораспределителя 19 иперемещает золотник 20 вправо, Вэтом положении золотника 20. сжатыйвоздух поступает в левую припоршневую полость по каналу 29 и вызывает25 перемещение поршня 8 вправо, В концехода поршень 8 воздействует на толка.тель 16 механизма 14 управления, открывает его клапан 18 и закрываетклапан 17,Сжатый воздух поступает по каналу28 в правую часть воэдухораспределителя 19, перемещает золотник 20 влево, при этом сжатый воздух поступает 1 Опо каналу 30 в правую припоршневуюполость и вызывает перемещение поршня 8 влево, затем цикл повторяется,При перемещении поршня 8...

Номер патента: 1327929

Опубликовано: 07.08.1987

Авторы: Алексеев, Баландин, Войцеховский, Фриж, Шухина

МПК: B01D 37/04

Метки: фильтрующее

...6, преодолевая усилие пружины 9, через шток 7 воздействует на стержень 8 первого пневмораспределителя 12. В результате этого сжатый воздух через первый пневмораспределитель 12 по трубопроводу 13 поступает в надпоршневую полость пневмоцилиндра 14 и, воздействуя на поршень 15 и преодолевая усилие пружины 16, снимает его с шарикового фиксатора 22 и резко перемещает вниз, открывая при этом штоком 17 запорный клапан 10, благодаря чему фильтруемая жидкость из канала подвода 2 проходит через резервный фильтрующий элемент 5 в канал отвода 3 и далее к потребителю. В крайнем нижнем положении поршень 15 фиксируется фиксатором 19, выдвигаемым вправо под воздействием пружины 21. Одновременно с поступлением в трубопровод 13 сжатый воздух по...

Номер патента: 1327925

Опубликовано: 07.08.1987

Авторы: Алексеев, Баландин, Войцеховский, Фриж, Шухина

МПК: B01D 35/02

Метки: фильтрующее

...21 под воздействием пружины 22 находится в крайнем нижнем положении, благодаря чему клапан 19, закрепленный на штоке 23, открывает проход жидкости из канала 2 к фильтрующему элементу 4. В это же время под воздействием пружины 27 поршень 26 находится в правом крайнем положении и соединенный с ним через шток 28 клапан 24 открывает проход жидкости от фильтрующего элемента 4 в канал 3. Поршень 43 реле 42 давления под воздействием пружины 44 находится в крайнем верхнем положении, при этом шток 45 не воздействует на сигнализатор 46 засорения. Одновременно стержень 32 распределителя 3 находится в крайнем левом положении и под воздействием пружины 35 своим торцом упирается в боковую поверхность поршня 15, В этом положении стержня 32 клапан...

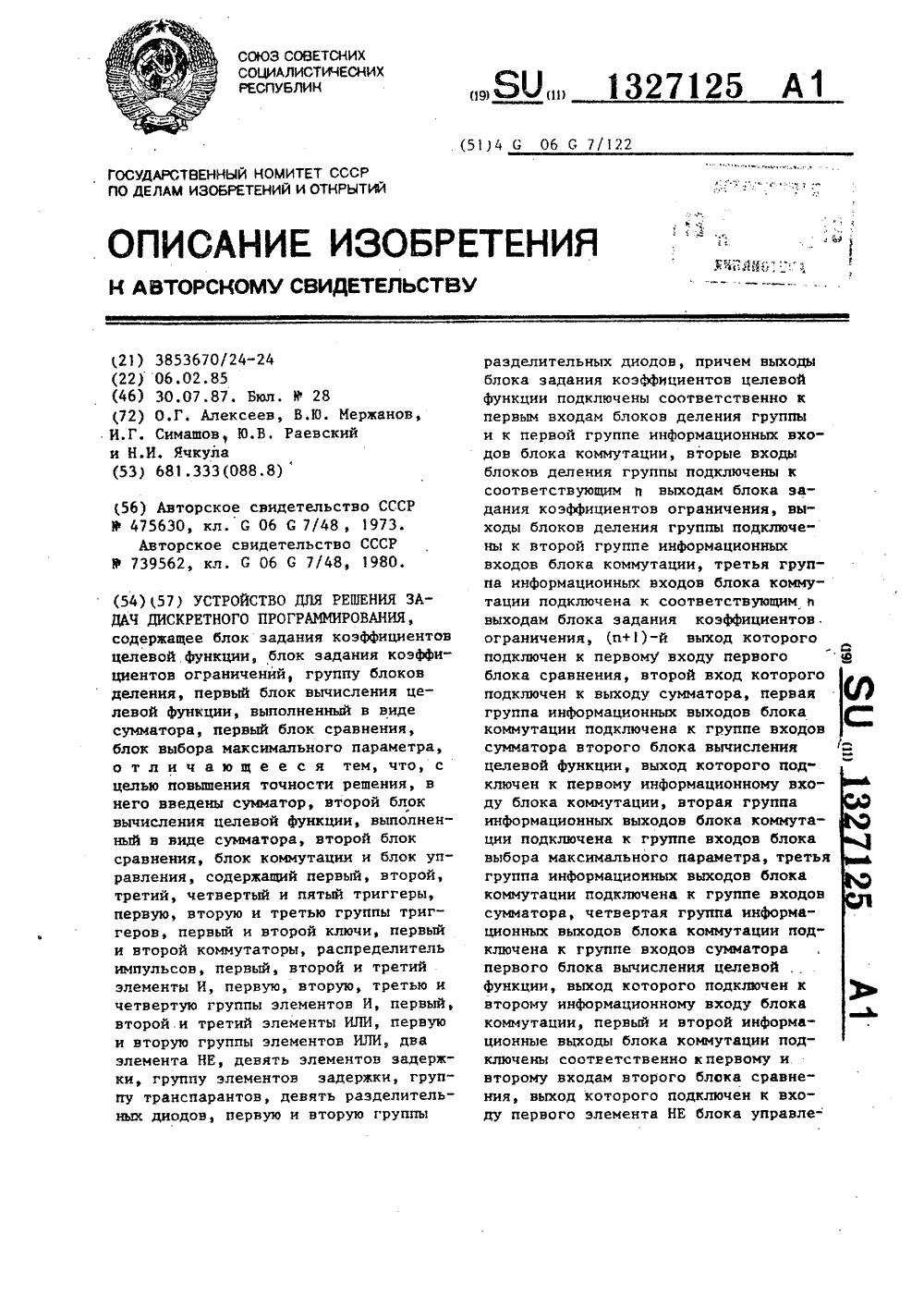

Номер патента: 1327125

Опубликовано: 30.07.1987

Авторы: Алексеев, Мержанов, Раевский, Симашов, Ячкула

МПК: G06G 7/122

Метки: дискретного, задач, программирования, решения

...полученное на данном шаге решения, окажется меньше, чем ее максимальноезначение на предшествующих шагах решения, то группы триггеров 18, - 18и 19, - 19, находящиеся перед этимв единичном состоянии, переводятся внулевое и начинается новый шаг решении, Если значение целевой Функциииблока 10 приа.х.Ьф,1 = 1,п.11-1Блок 8 предназначен для вычисления значения целевой Функции на каждомБО шаге решения и подачи напряжения, пропорционального ему, на соответствующий вход блока 9. Блок 9 предназначен для подачи сигнала на соответствующий вход блока 1 О при значении целевой функции полученном на данном шаге решения, больше, чем максимальное ее значение,будет больше максимального ее значения, полученного на предшествующих шагах решения, то...

Номер патента: 1326849

Опубликовано: 30.07.1987

Авторы: Алексеев, Колышев, Крыжановский, Меркулов, Носов, Огородников

МПК: F25B 9/02

Метки: вихревая, труба

...диаметра клапана 3 горячего дросселя вихревой трубы,Работа вихревой трубы происходит следующим образом,Пусть пружина 10 предварительного нагружения имеет минимальную затяжку, дос 5 О 15 20 25 30 35 40 45 50 55 таточную только для того, чтобы при температуре окружающей среды сдвинуть витки упругого элемента 11 и полностью закрыть клапан 3. При подаче сжатого газа в вихревую трубу по патрубку 6 сжатый газ приобретает круговое (вихревое) вращение, в результате чего происходит его температурное разделение, при котором температура горячего потока увеличивается. Бла. годаря наличию в клапане 3 сквозных отверстий 19, плогцадь сечения которых не превышает 15 Я площади отверстия диафрагмы 5 холодного потока, горячий поток вихревой трубы...

Номер патента: 1326836

Опубликовано: 30.07.1987

Авторы: Абросимов, Алексеев, Решетняк, Хухлаев

МПК: F22B 37/56, F28G 13/00

Метки: котел

...часть 2 воздухоподогревателя, регулируется путем воздействияна шибера 12 и 13. Часть воздуха послесмешивания с дымовыми газами и увлажнения водой по воздуховоду 6 подается внизкотемпературную часть 3 воздухоподогревателя, затем по трубопроводу 17 направляется в топку котла, а другая часть (основной поток воздуха) по воздуховоду 9 подается в высокотемпературную часть 2 5 воздухоподогревателя и после нагрева в немпоступает в горел ки котла. Увл аж ненную водой газовоздушную смесь в низкотемпературную часть воздухоподогревателя 3 подают через каждые 20 - 24 ч 20 - 30 мин.В период очистки (20 - 30 мин) производят периодическое нагревание и охлаждение труб, для чего в газовоздушную смесь 1 - 2 мин подают воду с интервалом через каждые 10 - 15...

Номер патента: 1326789

Опубликовано: 30.07.1987

Авторы: Алексеев, Сорокин

МПК: F15B 11/22

Метки: вывешивания, гидравлический, горизонтирования, грузовой, платформы, привод

...вывешивания и подъема платформы 1 движение гидроопор 2 - 7 происходит синхронно,Горизонтирование платформы 1 осуществляется с помощью золотников 20 и 21. Например, при горизонтировании платформы 1 относительно оси, проходящей через гидро- опоры 3 и 5, золотник 21 переключается в правую позицию и масло из соответствующих полостей 30 дозатора 8 поступает в гидробак 32. Гидроопоры 2, 4 и 6, 7 продолжают движение вверх. По достижении заданной точности углового положения платформы 1 золотники 20 и 21 переключаются в левую позицию. После подъема платформы 1 на заданную высоту нагрузка от веса платформы 1 воспринимается винтами 34 всех шести гидроопор 2 - 7.Перед опусканием платформы 1 после пуска насоса 1 О основной распределитель 9 и...

Номер патента: 1326359

Опубликовано: 30.07.1987

Авторы: Алексеев, Костин, Сорокин

МПК: B21C 43/04

Метки: проволоки

...очистки проволоки за счет интенсификации перемешивания рабочейсреды.На чертеже показано устройство,общий вид,Устройство для очистки проволокисодержит цилиндрическую камеру 1,выполненную в виде неподвижной гильзы 2., в которой соосно с возможностью вращения расположены барабаны 3, 4, торцовые рабочие поверхности 5, 6 которых скошены под равнымиуглами к оси вращения, а сами барабаны 3, 4 подпружинейы в осевом направлении пружинами 7, 8, Рабочаясреда 9 расположена между скошенными рабочими поверхностями 5, 6. Вход"ное и выходное отверстия 10, 11 дляподачи очищаемой проволоки 12 размещены соосно на образующей гильзы 2.Привод устройства осуществляетсяот электродвигателя 13 через узел 14синхронного вращения.Устройство работает...

Номер патента: 1326353

Опубликовано: 30.07.1987

Авторы: Алексеев, Гааль, Гончаров, Морит, Робатень, Шубин

МПК: B08B 7/00

Метки: загрязнений, металлических, намерзших, поверхностей

...сосуда 4 со стороны, обратной от намерзшего грунта.Способ осуществляется следующим образом.При включении питающей сети через блок 5 задержки времени включается источник 1 электромагнитной энергии, к которому подключен индуктор 2. Электромагнитное поле от индуктора 2 проходит через слой намерзшего грунта и поглощается поверхностьюметаллического сосуда 4. За счет тепловой энергии, которая выделяется на контакте намерзшего грунта со стенкой металлического сосуда 4 в небольшом ее слое, происходит уменьшение сил сцепления металлической поверхности сосуда 4 с намерзшим грунтом.Нагрев намерзшего грунта производится до температуры свободной влаги грунта. При этом силы сцепления грунта с поверхностью уменьшаются до такой степени, что возможна...

Номер патента: 1113002

Опубликовано: 23.07.1987

Авторы: Алексеев, Бессонов

МПК: H05H 13/04

Метки: излучения, источник, электромагнитного

...области спект 50ра низка, что затрудняет излучениев этой области для физических экспериментов и является недостатком известного устройства.55Целью данного изобретения является увеличение спектральной интенсивности электромагнитного излученияв длинноволновой области спектра,Поставленная цель достигается тем, что в источник электромагнитного излучения, содержащий синхротрон с прямолинейными промежутками, введена собирающая линза, которая установлена вне прямолинейного промежутка и ось которой совмещена с прямой линией, лежащей на продолжении орбиты в прямолинейном промежутке синхротрона, при этом выполняется условие:Р/1. 1где Р - расстояние от конца прямолинейного промежутка до собирающей линзы;" длина прямолинейного...

Номер патента: 1213959

Опубликовано: 23.07.1987

Авторы: Алексеев, Бессонов

МПК: H05H 7/04

Метки: комбинированный, ондулятор

...3 постоянного напряжения. Потенциальные пластины 2 установлены одна задругой вдоль оси оцдулятора симметрично относительно зазора между постоянными магнитами. Для создания знакочередующегося электрического поля вдоль оси ондулятора соседние и противоположные потенциальные пластины 2 соединены с разноименными полюсами источника постоянного напряжения 3.Устройство работает следующим образом,Ондулятор устанавливается соосно с пучком релятивистских заряженных частиц, источником которых является ускоритель или накопитель, Постоянные магниты создают вдоль оси 2 оцдулятора периодическое магнитное полевида2 цН хтпГ ,;( Яогде. Г(2+ Л ) = (2)действующее ца заряженную частицу с.периодической силой в плоскости Х 2.Потенциальные пластины 2...

Номер патента: 1325555

Опубликовано: 23.07.1987

Автор: Алексеев

МПК: G11C 5/08

Метки: запоминающего, сердечник, устройства, ферритовый

...Приклеивание сердечников к основанию и прошивка проводами осуществляется по известной технологии, применяемой для кольцевых ферритовых сердечников. При прошивке большая однозначность расположения проводов в отверстиях способствует более прямолинейному прохождению проводов, что облегчает процесс прошивки.В запоминающих устройствах предлагаемые сердечники используются так же, как и кольцевые ферритовые сердечники с соответствующим пересчетом токов перемагничивания за счет уменьшения магнитопроводов сердечника и длины проводов за счет уменьшения размеров поля накопителя. При этом за счет повышения идентичности прохождения проводов на поле накопителя разброс помех уменьшается.Сравним предлагаемый элемент с соответствующим кольцевым...

Номер патента: 1325523

Опубликовано: 23.07.1987

Авторы: Алексеев, Белов, Домрачев, Щавелкин

МПК: G06G 7/22

Метки: амплитуды, зависимостям, косинусной, переменного, синусной

...механический коммутатор, подвижный вывод которого соединен с общей ши ной, не соответствуют номеру каналу, указанному в виде кода на первых входах соответствующего селектора каналов 16.1 - -1 б.п, то на вход соответствующего ключа 18.1 - 18.п не проходит потенциал обгцей шины, т.е. ключ закрыт и через его 45нормально замкнутые контакты поступает напряжение питания с шины 21 на соответствующий электродвигатель 19 - 19.п, Находящийся под напряжением питания электродвигатель 19.1 вращает вал, связанного с ним механически декадного переключателя индукционного делителя 20 напряжения и коммутатора соответствующего шифратора 171 7.п до достижения заданного соответствия между кодом заданного канала на первом входе селектора у 16.1 и...

Номер патента: 1325348

Опубликовано: 23.07.1987

Авторы: Алексеев, Артемьев, Зотов, Кирякин, Шатерников

МПК: G01N 27/90

Метки: дефектоскоп, коротких, электромагнитный

...информации о годных изделиях. После прохождения некоторого заранее определенного числагодных изделий происходит коммутациявходов и выходов обоих блоков 10 и12 образцовых сигналов и они меняются ролями.Вначале дефектоскоп переводится врежим "Обучение". Для этого среднийвывод переключателя 13 замыкается сверхним контактомкоторый подключенк выходу блока 7 управления, Счетчик8 и блоки 10 и 12 образцовых сигналовустанавливаются в исходное состояние,Далее из годных изделий отбираетсяобучающая выборка. Изделия обучающейвыборки перемещаются под действиемсобственного веса внутри трубапровода 16. На выходе счетчика 8 сформирован сигнал логического "0", засчет чего выход Формирователя 3 оказывается подключенным через первуюсхему 9...

Номер патента: 1325292

Опубликовано: 23.07.1987

Авторы: Алексеев, Голечек, Зозуля

МПК: G01B 7/00

Метки: перемещений

...на инвертирующий вход операционного усилителя 9, с выхода которого через блок 6 памяти и ключ 2,2 блока 2 ключей сигнал поступает на второй вход преобразователя 11, к которому подключен эталонный конденсатор Со, Образованная блоками 6 и 9 цепь отрицательной обратной связи стремится привести к нулю выходное напряжение преобразователя 11 при разомкнутом ключе 4, который управ. ляется от генератора 1 через инвертор 3.В интервале времени, когда на выходе генератора 1 формируется сигнал логического нуля, выходы двухпозиционных ключей 2,1 и 2.2 подключены к корпусу и ключ 4 замкнут, При этом блок 6 памяти переходит в режим запоминания, поскольку элемент 5 задержки не задерживает отрицательный фронт импульсов (переход с 1 к О). При...

Номер патента: 1325017

Опубликовано: 23.07.1987

Авторы: Алексеев, Андреев, Корнеев, Сизяков

МПК: C01F 7/16

Метки: гидрограната, кальция

...или гидроалюминат натрия с содержанием ЫОг 4-10 мас.Е БОг. Содержание 4 мас.Е ЯОнеобходимо для получения слабонасьпценных гидрогранатов кальция состава ЗСаО А 1 гО 0,1 ЫО 5,8 НгО. При содержании Г; ниже, чем 4 мас.7 обвазются соединения ЗСаО А 1 гО; 6 НгО содержащие незначительное количество кремнезема, которое не позволяет регулироватэ , ко-механические свойства смеси, прочность, текучесть и т,д.При использованйи гидроалюмината с более высоким содержанием ЫО, чем 1,0 мас./, в конечном продукте появляется нежелательная примесь в виде алюмосиликата натрия. Обработка содовым раствором ( 2- 5 мас.Е ) приводит к образованию промежуточных высокореакционных комплексов в растворе, которые, реагируя с кремнеземом, приводят к образованию...

Номер патента: 1324963

Опубликовано: 23.07.1987

Авторы: Алексеев, Варсанофьев, Голоденко, Зернов

МПК: B65G 53/04

Метки: ввода, сыпучего

...в химической, горной, строительной и других отраслях промышленности. Цель изобретения - повышение стабильности состава пневмосмеси и уменьшение расхода сжатого воздуха.На чертеже схематично изображено предлагаемое устройство,Оно состоит из бункера 1, к нижнему фланцу которого прикреплен корпус 2, в котором под выпускным отверстием бункера закреплена платформа 3, установленная на рессорах 4, На платформе концентрично в выпускном отверстии смонтирована тяга 5, к верхней части которой, расположенной в зоне наибольшего сводообразования, прикреплен конический рассекатель 6. Конический рассекатель также может быть установлен на рессорах 7. Нижняя часть тяги, проходящая через транспортный трубопровод 8,. снабжена вибратором 9,...

Номер патента: 1324805

Опубликовано: 23.07.1987

Авторы: Алексеев, Баринов, Денисов, Зотов

МПК: B23K 20/26

Метки: давлением, сварки

...винтом 10. Подвижная опора 6 установлена на направляющей 12 с возможностью контактирования колеса 9 с двуплечим рычагом 5 а двигатель 11 закреплен на ней. Кроме того, установка 30 снабжена микрометром 13 с измерительной базой 14 для измерения хода штока 3.Установка работает следующим образом 35При атмосферном давлении камеру 1 загружают свариваемыми деталями 15, после чего в ней создают вакуум, При этом за счет разности давлений внутри и вне сильАонов 4 и 7 последние 40 сжимаются, обеспечивая контакт рычага 5 с колесом 9 опоры б. 111 ток 3 перемещают. до касания со свариваемыми деталями 15 путем изменения положения подвижной опоры 6 относительно 45 прижатого к ней атмосйерным давлением рычага 5. Для этого включают двигатель 11 и с...

Номер патента: 1324804

Опубликовано: 23.07.1987

Авторы: Алексеев, Баринов, Васильев, Денисов, Мурзинцева, Цыганов

МПК: B23K 20/26

Метки: давлением, сварки

...содержит также механизмсдавливания, имеющий подвижную траверсу 7, перемещаемую по стойкам 8ходовым винтом 9, закрепленным в не-подвижной траверсе 10, груз 11,расположенный на штоке 5, и микрометр 12 для измерения хода штока 5.Установка работает следующимобразом. Свариваемые детали 13 устанав" ливают на столиках 3, камеру 1 герметизируют и создают в ней рабочую среду.Свариваемые детали 13 на позиции предварительного нагрева нагревают нагревателем 4 до температуры, например, 510 ОС при сварке полупроводникового фотокатода.После двухчасовой выдержки план- шайбу 2 поворачивают на 90 , свариваемые детали 13 переводят на позицию сдавливания и сдавливают штоком 5, подвешенным на траверсе 7, переме 4804 2щаемой ходовым винтом 9,...

Номер патента: 1324601

Опубликовано: 23.07.1987

Авторы: Алексеев, Вольф, Крылов, Малышев, Петерсон, Петушков, Попов, Цепилов, Шишкина, Юшковская

МПК: A01G 23/10

Метки: деревьев, подсочки, пород, приготовления, смоловыделения, смолообразования, стимулятор, хвойных

...изобретения является увеличение активности стимулятора.Поставленная цель достигается тем,что стимулятор содержит концентратсульфитно-дрожжевой бражки при следующем соотношении компонентов,мас.%:Водный раствор кислотного желтого светопрочного красителя17-ной концентрации 40-60Концентрат сульфитнодрожжевой бражки ОстальноеКроме того согласно способу приготовления рабочего раствора перецФильтрацией раствор настаивают в течение 48-72 ч, а затем растворяют внем концентрат сульфитно-дрожжевойбражки, выдерживают 1-2 ч и вновьФильтруют.П р и м е р. Для приготовлениярабочих растворов стимуляторов концентрат кислотного желтого светопрочного красителя растворяют нри 15-18 Си настаивают не менее 3 сут. Послепользуют как основу для...

Номер патента: 1324087

Опубликовано: 15.07.1987

Авторы: Алексеев, Гришин, Ландышева

МПК: H02P 5/28

Метки: электропривод

...39 третьего реле подсоединен к обшей точке соединения десятого и одиннадцатого выводов 35 и 36 переключателя 9 скоростей.Электропривод работает следующим образом.Переключатель 9 скоростей осуществляет коммутацию обмоток статора двигателяв треугольник (минимальная скорость вращения) или двойную звезду (максимальная скорость), После предварительной коммутации обмоток производится пуск двигателя при помощи первого или второго реле в одном или другом направлении. Включение первого или второго реле осуществляется посредством коммутации контактов 20 или 22 кнопок управления.Если переключатель 9 скоростей установлен в положение, соответствующее максимальной частоте врагцения двигателя, то при пуске двигателя катушка реле 33 обесточена....

Номер патента: 1323889

Опубликовано: 15.07.1987

Авторы: Алексеев, Покусаев, Смеловский, Сутягин, Ярош

МПК: G01M 3/26

Метки: герметичности, полых

...17 обработки полезного сигнала осуществляется поочередной подачей пря 40моугольных импульсов, сдвинутых по1времени на величину= - Т с выходов2,задатчика 23 времени на затворы транзисторных ключей 24,25, управляющихрежимом работы блоков 18,19 выборкихранения, С целью уменьшения временивыборки полезного сигнала скважностьуправляющих импульсов взята не менее 50200,Блок 17 обработки полезного сигна - ла работает следующим образом.При поступлении управляюшего импульса с выхода задатчика 23 времени на затвор ключа 24 происходит его о. пирание и запоминающая емкость 20 заряжается до напряжения полезного сигнала О которое присутствует навыходе выпрямителя 16 в момент действия данного управляющего импульса,Происходит процесс выборки мгновенного...

Номер патента: 1323250

Опубликовано: 15.07.1987

Авторы: Алексеев, Бороздин, Тазетдинов

МПК: B23B 49/02

Метки: координатного, отверстий, сверления

...на ось 12 и в ее кольцевой проточке размещена электрическая обмотка 13. Аксиально ей под нижним торцом звездочки 5 в теле кронштейна 1 расположена другая эЛектрическая обмотка 14,ЗО С звездочками 4 и 5 контактируют призматические выступы 15 корпусов 16, установленных с возможностью качания на полых осях 17 втулочно-роликовой цепи 6, Внутри полых осей 17 установлены сменные кондукторные втулки 18 под сверло 19, Кронштейн 2 установлен в направляющем вертикальном пазу плиты 20, закрепленной на боковой стенке станка.Устройство работает следующим образом.Перед сверлением отверстия в детали по программе обработки одновременно с установкой инструмента производят поворбт кронштейна 1 с помощью пневмоцилиндра 3 в рабочее положение,...

Номер патента: 1323234

Опубликовано: 15.07.1987

Авторы: Алексеев, Витязь, Клименков, Пятов, Савицкий

МПК: B22F 3/20, B30B 12/00

Метки: полых, порошка, экструдирования

...4 получает вращение от привода, подает порошок из загрузочногобункера 2 в кольцевой зазор междуматрицей 3 и оправочным стержнем 6и выдавливает изделие трубчатой форПри этом выпукло-вогнутые поверхности на матрице и стержне образуютзону, в которой порошок подвергаетсяинтенсивному сдвигу. Возникающие приэтом касательные напряжения совместно с нормальными способствуют болееплотной укладке частиц порошка засчет разрушения, Кроме того, наблюдается снятие окисных пленок, перегруппировка частиц и втирание их в межчастичное пространство, а также холодная сварка в месте контакта, Приэтом изменение направления движенияпорошка обеспечивает снижение усилия,требуемого для достижения одинаковойплотности (в сравнении с известнымустройством),...

Номер патента: 1323139

Опубликовано: 15.07.1987

Автор: Алексеев

МПК: B05B 15/12

Метки: камера, крупногабаритных, окраски

...павпример, Аиксдтором 18, связанным шлрци 1)д;и 19 и 20 с илоплдкой и стойкоЙогр 1 ждс.езил,Окраска торцов изделий осуяествля -етсл в гледуюп 1 ем порядке, 40При ткритьх воротах изделие переещдетгя внутрь камеры. При этом торцов)е рабочие площадки находятся верлбозе попожеции (ксзк левдя плошздкд 1 л А 1. 1) . ПлоПадки 7 и 8 опи - 4 срд)тсл цд корпус клерП и кроцштейци5 створок ворот, Гтворки 3 ивороти площд;ки / и Я в нерабочем состояц,и удержив;цптся натяжением тросоз1ормо.зо. лебе;ки 15. Ограждеие17 цс. с;ится в ссожсццо положении.При,зкртзсции ворот включаетсялс:белка 15, и под действием собственной мдс г лс падки 7 и Я опускдютс.яи ориситлльцс е цозжение, при кото,ром тс пддкл 7 сцирдетсл цл шдршр 1 и кропптсц2, л и:ошядкл 8 - нл...

Номер патента: 1322277

Опубликовано: 07.07.1987

Авторы: Алексеев, Крикун, Мардас, Маслиев

МПК: G06F 7/58

Метки: временного, интервала, формирования

...таким образом, что на выходе блока 4 20 формируется напряжение, пропорциональное 1/2 ш, а на к-ом выходе блока 5 - пропорциональное к/ш (к1, 2, , и). Коэффициент усиления по остальным (и-тп) выходам ра 25 вен О,Сигнал с ныхода блока 4 поступает на второй вход схемы 11-1 сравнения и на первые входы двухнходовых сумма. торов 10-1 10-(п), на вторые входы которых подан сигнал к-го выхода блока 5. Таким образом, на вторых входах схем 10-1 сравнения поддерживается напряжение, пропорцио 1 1-1нальное К. =- +2 шШПри поступлении на вход 18 запускается датчик 14, на выходе которого формируется напряжение, пропорциональное случайному числу КК, ран номерно распределенному на интервале 0,1, Это напряжение поступает на первые входы схем 10-1...

Номер патента: 1322181

Опубликовано: 07.07.1987

Авторы: Алексеев, Воронин, Исхаков, Немировский

МПК: G01R 25/00

Метки: импульсных, сигналов, фазовых, флуктуаций

...в ограничителе. Кроме того, иэМсоотношения - = , связывающего2 офазовые сдвиги с временными, следует с учетом (4) при ш = 1 Таким образом, задавая определенное соотношение Ек/Е на входе ограничителя, входящего в делитель 5 на Е, можно получать известные времен" ные (фазовые) сдвиги выходного сигнала ограничителя с частотой Я,Выражение (3) с учетом (5) можно преобразовать к виду 2 Аь 2 АЬ 1-- совас + , -- (-1) сов (ш 1 с Срц) С,+ - - -сову + То следует, что То Ек Тоьс - " = - ьс, 2 к Ео 2(7) 5 При прохождении сигнала (6) через цифровой делитель 5 при условии (2) сигнал на выходе делителя 5 на 1 с с учетом, что Т, =1 сТ,1, Т,Чф аможно записать21 с 5 2 А 1. Уе (С) = , -зп( - ш)созшц е +3,сд ш 21 со+, - (-1) соз (ео м ) .- 2 АдеТо- кр Р, о...

Номер патента: 1322114

Опубликовано: 07.07.1987

Авторы: Алексеев, Башилов, Лебедев, Сафронов

МПК: G01N 3/04

Метки: высокотемпературных, захват, испытаниях, испытательной, крепления, машине, образцов, прочность

...захват, общий вид; на фиг. 2 - то же, вид сверху,Захват для крепления образцов при высокотемпературных испытаниях на 1 О прочность к испытательной машине содержит корпусдля размещения образца (не показан), тягу 2 с переходными участками 3 и 4, при этом переходной участок 3 жестко прикреплен к корпусу 1, а участок 4 предназначен для подсоединения к .испытательной машине (не показана) и имеет резь- бовой наконечник 5, охватывающий тягу 2, кожух 6, на котором закрепле ны первый и второй штуцеры 7 и 8, причем оси 9 и 10 штуцеров 7 и 8 рас. положены на касательных к внутренней поверхности (не обозначена) кожуха 6, На тяге 2 прикреплен шнек 11, шаг вин товой линии, которого увеличивается в сторону штуцера 8 при этомшнек 11 может быть...

Номер патента: 1322062

Опубликовано: 07.07.1987

Авторы: Алексеев, Гладков, Пономаренко

МПК: F28C 1/00

Метки: градирня

...413Изобретение относится к устройствам для охлаждения циркуляционной воды, в частности к градирням промышленных предприятий, систем технического и питьевого водо. снабжения.Цель изобретения - снижение эксплуатационных затрат путем предотвращения образований отложений на поверхностях оросителя и исключения таким образом расходов иа его обслуживание.На чертеже показана градирня, обгций вид.Градирня содержит корпус 1, размещенные в нем водоуловитель 2 н водораспределитель 3. Г 1 од последним размещен ороситель, включающий в себя решетку из вертикальных пластин 4, между которыми слоями размещены шары 5 насадки, выполненные из материала с плотностью, меньшей плотности воды. При этом высота слоя шаровой насадки составляет 0,1 - 0,15 высоты...
