Алексеев
Способ нанесения гальванических покрытий на изделие
Номер патента: 1182092
Опубликовано: 30.09.1985
Автор: Алексеев
МПК: C25D 21/12, C25D 7/00
Метки: гальванических, изделие, нанесения, покрытий
...от которого изделие удалялось; При движении уголкового катода в противоположном направлении включение второго анода и соответственно отключение первого проводили в момент прохождения иэделием середины расстояния между анодами. Во время нанесения покрытия процесс согласованного перемеще О ния иэделйя и поочередного подкпючения - отключения анодов многократно 092 2повторяли. Никелевое покрытие осаждали-при плотности катодного тока1 А/дм и температуре 18-25 С.В качестве источника питания использовали выпрямитель типа ВСАА.Замеры толщины покрытия-проводили в центре каждой из 42 (с каждой стороны) площадок катода капельным ме.тодом.В качестве оценки равномерностигальванического покрытия использоваликоэффициент равномерности К =д/дгдето. -...
Средство для консервирования шкур
Номер патента: 1182081
Опубликовано: 30.09.1985
Авторы: Акопянц, Алексеев, Бобров, Зайцев, Земелева, Пугачевская, Севостьянова, Строганов, Усова, Харитонов, Шологон, Энглези
МПК: C14C 1/02
Метки: консервирования, средство, шкур
...нат 081рия и в случае сильного загрязнениязаменяют свежим.Благодаря тому, что в качествесвежего тузлука применяют жидкий отход производства эпоксидных смол, отпадает необходимость в приготовлении свежего тузлука. При этом соль и антисептик расходуются только на подкрепление тузлука и на подсолку шкур при штабелировании и упаковке.Для контрольного консервированияиспользуют применяемый на мясокомбинате насыщенный раствор поваренной соли сдобавкой в качестве антисептика 0,083-ного кремнефтористогонатрия,Опытное и контрольное консервирование проводят в течение 20 ч для шкур крупного рогатого скота и 18 ч для свиных шкур при соблюдении одииаковых условий: температура 23 ОС, перемешивание веслом вручную через каждый час.После...
Устройство для крепления труб на железнодорожной платформе
Номер патента: 1181916
Опубликовано: 30.09.1985
Авторы: Алексеев, Тарлыков, Трусов
МПК: B60P 3/40
Метки: железнодорожной, крепления, платформе, труб
...- повышение на" дежности крепления и уменьшение обье ма устройства при возврате его в пункт загрузки путем формирования оборотного пакета. 10На фиг.1 представлено устройство, поперечный разрез на фиг.2 - то же, вид сверху на фиг.З - загруженная платформа, вид сбоку на фиг.4 - то же, вид с торца; на фиг.5 - аксоно метрия основания.Устройство для крепления труб на железнодорожной платформе состоит иэ основания 1 и опоры 2 с аналогичными наклоннымиплоскостямг А и Б в 20 продольном и В и Г в поперечном направлениях. Наклонные плоскости В и Г опоры 2 являются ложементами для двух нижних труб и препятствуют их поперечному смещению. Для связиос- ЪЬ нования 1 и опоры 2 последняя имеет стержни 3, перемещающиеся в пазах 4 основанияНа...
Пуансон к штампам для выдавливания
Номер патента: 1181767
Опубликовано: 30.09.1985
Авторы: Алексеев, Привалова
МПК: B21J 13/02
Метки: выдавливания, пуансон, штампам
...втулки.1181767 Составитель А. ВоронцовРедактор Л, Веселовская Техред Т.фанта Корректор А, Обручар Заказ 6033/10 Тираж 646 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 филиал ППП ."Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к обработке металлов давлением, а именно к инст- рументам для выдавливанияЦелью изобретения является повышение стойкости и снижение трудоемкости сборки и разборки пуансона.На чертеже изображен пуансон для выдавливания, общий вид.Пуансон содержит корпус 1, твердосплавную рабочую головку 2, разрезную втулку 3 с поперечным сечением в виде скобы и крепежное кольцо 4, служащие для крепления головки 2 к корпусу 1.В начале сборки...
Механизм для намотки рулонной ленты телеграфного аппарата
Номер патента: 1181160
Опубликовано: 23.09.1985
Автор: Алексеев
МПК: H04L 13/06
Метки: аппарата, ленты, механизм, намотки, рулонной, телеграфного
...Государственного комит по делам изобретений и отк 113035, Москва, Ж, Раушска"Патег.уж ород, ул.Проектрая,Изобретение относится к техникесвязи.Цель изобретения - повышение плотности намотки рулона и упрощениеконструкции механизма, 5На фиг. 1 дана конструкция механизма для намотки рулонной лентытелеграфного аппарата; на фиг. 2 -вид А на фиг 1.Механизм содержит бобину 1, при Ожимной валик 2, направляющие 3,торцовые диски 4, подшипники 5,кожух б, рулон 7, контрольную ленту 8, лентопротяжный механизм 9.Механизм работает следующим 15образомКонец контрольной ленты 8 наматывают на бобину 1, печатной сторонойк ее поверхности, Затем бобину 1совместно с прижимным валиком 2 уста навливают в направляющих 3 на рулон 7. Во время работы телеграфного...
Двухпозиционный регулятор температуры с предварением
Номер патента: 1180855
Опубликовано: 23.09.1985
Авторы: Алексеев, Дюков
МПК: G05D 23/19
Метки: двухпозиционный, предварением, регулятор, температуры
...По дости женин заданной температуры исполнительный элемент 5 отпускает и нагреватель отключается. При последующем включении одновременно с включением нагревателя замыкается контакт клю О чевого элемента 6 и . через излуча - тель резисторного оптрона 8 начинает протекать постоянный ток от источника 3 постоянного напряжения,при этом ток имеет стабильные харак теристики во времени, так как он стабилизируется стабилизатором 7 тока.Освещаемый светом, оторезистор резисторного оптрона 8 изменяет свое сопротивление, несколько шунтируя то сопротивление мостового преобразователя 1 температуры, которое подключено первой клеммой к выходу источника 3 постоянного напряжения, а второй клеммой - к клемме термометра 2 сопротивления, в результате...
Способ возведения ледяного сооружения
Номер патента: 1180656
Опубликовано: 23.09.1985
Авторы: Алексеев, Старостин, Степанов
Метки: возведения, ледяного, сооружения
...для хранения пищевых продуктов.Цель изобретения - снижение материалоемкости при намораживании ледяного массива.На фиг. 1 схематически изображен этап осуществления предлагаемого способа перед намораживанием ледяного массива; на фиг. 2 - то же, после намораживания ледяного массива; на фиг. 3 - то же, при оттаивании внутренних полостей сооружепия.Способ осуществляют следующим образом.Подготовив площадку для строительства, на ней возводят тамбур 1 и вдоль осей. запроектированных в нем полостей устанавливают трубопровод 2, например из металлической трубы. При низких отрицательных температурах окружающего воздуха намораживают ледяной массив 3, равный возводимому ледяному сооружению, и укладывают теплоизоляцию 4,В теплое время года,...
Транспортное средство для перевозки сменных контейнеров
Номер патента: 1180280
Опубликовано: 23.09.1985
Авторы: Алексеев, Журкович, Кирин, Русских, Тишин
МПК: B60P 1/64
Метки: контейнеров, перевозки, сменных, средство, транспортное
...ее свободные концы расположены в продольных пазах 9 передней части 6 подъемной рамы 3. При этом ось 8 расположена перпендикулярно плоскостям, в которых расположены обе части 6 и 7 подъемной рамы 3. На передней по.книжной части 6 расположены поперечный приводной вал 10, на котором установлены гидромотор 11 и барабаны 12 лебедки с грузовыми тросами 13, Торцовая поверхность 14 передней части 6 закруглена, а сопрягаемая с ней торцовая поверхность 15 задней части 7 выполнена плоской. Торцовые поверхности 14 и 15 закрыты листами 16 бронзы.Устройство работает следующим образом (фиг. 1 и 2).При погрузке контейнера 5 на подъемную раму 3 колесного шасси раму 3 с помощью гидроцилиндра 4 наклоняют, поворачивая относительно оси 2, Грузовые тросы 13...
Пеногаситель
Номер патента: 1180041
Опубликовано: 23.09.1985
Авторы: Алексеев, Бытев, Готовцев, Данович, Зайцев, Рябков, Царьков
МПК: B01D 19/02
Метки: пеногаситель
...4 Изобретение относится к устройствам для гашения пены и может бытьиспользовано в различных отрасляхпромышленности,Пель изобретения - повышение эфАективности пеногашения.На чертеже представлена схемапеногасителейПеыогаситель 6 остоит, из конического кофпса 1, патрубков подачи 10Фф,. ъпень 2, сеток 3 и 4, погрй герметичной кащры 5,;вынолненноф из эластичного Ме 1 Ьала устройств 6 вводагаза 3 о внутренний объем камеры 5,К коничецом" корпусу 5 прикреплены 15цилиндрические камеры 7 с патрубками 8 - 10, Пеногасители имеют переключатель 11 и вакуумнасос 12.Наружная сетка 4 имеет возможность поворота от привода 13. На 20патрубке 10 смонтирован вентиль 14.В схеме установлены два одинаковыхпеногасителя,Пеногаситель работает...
Устройство для сопряжения источников информации с вычислительной машиной
Номер патента: 1179358
Опубликовано: 15.09.1985
Авторы: Алексеев, Жеренов, Константинов, Спектор
МПК: G06F 13/00
Метки: вычислительной, информации, источников, машиной, сопряжения
...неправильная четность при работе с ИИ второготипа, осуществляется перезапрос параметра до трех раз; в случае трехкратного сбоя четности информации записывается в регистр 4 и затем передается в канал, а в регистр 47 сбоев всоответствующий разряд записываетсяединица, Содержимое регистра сбоевможет быть затем считано ЭВМ по команде "Уточнить состояние" .(УС),Выполнение устройством любой команды начинается с начальной выборки.Сигналы начальной выборки поступаютна входы схемы 64 и элемента И 12.Одновременно на вход схемы 64 поступает код адреса, Если в схеме 64происходит сравнение адресов, сигналс ее выхода через элемент И 12 переводит триггер 60 в единичное состояние, а сигнал с его выхода поступает в канал. В ответ на это канал...
Машина для прирезки линолеума
Номер патента: 1178871
Опубликовано: 15.09.1985
Авторы: Алексеев, Бершадский, Вайтман, Орешкин, Османов
МПК: E04F 21/20
...корпус 6, укрепленный на кронштейне 7. В корпусе размещен привод 8, соединенный с дисковым ножом 9, установленным в вертикальной плоскости, В основании 4 имеется прорезь 10, в которую входит дисковый нож 9.Машина имеет направляющее устройство, выполненное в виде расположенной над основанием 4 линейки 11, параллельной плоскости дискового ножа 9. Линейка 11 имеет кронштейн 12 Г-образной формы с прорезями 13 и 14, а корпус 6 - соответственно винты 15 и 16, что обеспечивает независимую вертикальную и горизонтальную регулировку положения линейки. К линейке прикреплен прижимной ролик 17, ось вращения которого параллельна оси дискового ножа. Этот ролик подпружинен пружиной 18. Для облегчения регулировки имеется ходовой винт 19.Машина...
Станок для обрезки выпрессовок автопокрышек
Номер патента: 1178619
Опубликовано: 15.09.1985
Авторы: Алексеев, Морозов, Цымбалист
МПК: B29C 71/00
Метки: автопокрышек, выпрессовок, обрезки, станок
...к втулке 10, свободно установленной на оси 11, а другой конец соединен с пружинами 12, один конец нижней части 9 рычага закреплен во трубке 13, приваренной к втулке 10, а к другому концу крепятся держатели 7, верхние ножи 14 меха низма обрезки выпрессовок с беговой части закреплены в ножедержателях 15, которые соединены с штоком 16 пневмоцилиндра 17.Планка 18 соединена с штоком 16 и имеет по два отверстия 19 с каждой стороны, в каждом из которых размещена верхняя часть 8 рычага, имеющая изгиб 5 - 10. Боковые ролики 20 и верхний пружинящий ролик 21, соединенный с штоком 16, служит для обеспечения устойчивого положения автопокрышки во время ее вращения. 40 Станок работает следующим образом.Автопокрышка 22, с которой необходимо срезать...
Устройство для измельчения неметаллических материалов
Номер патента: 1178486
Опубликовано: 15.09.1985
Авторы: Азаров, Алексеев, Постоев, Шамарин
МПК: B02C 19/18
Метки: измельчения, неметаллических
...работает следуюцим образом.Через загрузочный бункер 3 материал непрерывно или периодически поступает минуя шибер 4, в камеру 1 охлаждения, заполненную жидкостью которая имеет температуру от плюс 3 С (при измельИз-за большой разницы в скоростях движения охлаждающего воздушного потока и охлаждаемого жидкостного потока в камере 10 смешения эжектора 5 происходит тонкое распыливание жидкости и йнтенсивный теплообмен между жидкостной и газовой Фазами. На выходе из эжектора 5 газожидкостный поток имеет приблизительно постоянные по сечению (одинаковые) скорости и температуру, например. около 10 м/с иоминус 5-50 С. Холодные капли жидкости, сохраняя направление движения, полученное в эжекторе 5, из камеры 10 смешения попадают в камеру...
Щетка для очистки поверхностей
Номер патента: 1178402
Опубликовано: 15.09.1985
Авторы: Алексеев, Чернышов
МПК: A46B 13/00
Метки: поверхностей, щетка
...технологических возможностей.На чертеже изображена щетка, об О щий вид.Щетка содержит коаксиально установленные внутренний 1 и внешний 2 валы и очистительные элементы 3, расположенные вдоль валов 1 и 2. Каждый 15 из очистительных элементов 3 связан шарниром 4 с внутренним валом 1, а шарнирами 5 и 6 через рычаг 7 - с внешним валом 2. Внутренний вал 1,. содержит торцовый очистительный эле мент 8 и подпружинен относительно внешнего вала 2 прУжиной 9.Щетка работает следующим образом.В зависимости от формы очищаемой поверхности устанавливают ЬЧиститель402 2ные элементыЗ,рабочая поверхность которых .имеет форму очищаемой поверхности. Включают привод (не показан),. и щетка получает вращательное движе.ние. При этом очистку поверхности...
Устройство для сортирования
Номер патента: 1178348
Опубликовано: 15.09.1985
Авторы: Алексеев, Армашов, Бочаров, Кириенко, Ключников, Колчин, Холомин
МПК: A01D 33/08
Метки: сортирования
...в период послеуборочнойили предпосадочной обработки. 5Цель изобретения - повышениепроизводительности устройства.На фиг. 1 изображено устройстводля сортирования; на фиг, 2 - вид Ана фиг. 1. 10 Устройство для сортирования состо" ит из основного блока 1 сепарирующих дисков и двух сортирующих блоков второй 2 и первой 3 ступеней сортирования, размещенных на раме 4, Вторая ступень сортирования 2 выполнена в виде сепарирующего пруткового транспортера 5, имеющего размещенные на цепной передаче парал лельные прутки 6 Первая ступень сортирования 3 содержит ременнотрачспортерный блок 7, состоящий из бесконечных параллельно. размещенных ремйей 8 и шкивов 9-12. Под25 второй ступенью сортирования установлены выгрузной транспортер 13 для Фуражной...
Резиновая смесь
Номер патента: 1177313
Опубликовано: 07.09.1985
Авторы: Алексеев, Кабанова, Клиодт, Пастор
МПК: C08K 3/22, C08L 11/00
...при растяжении, МПа 15,8 161 15 2 13,0 12,6 Относительное удлинение приразрыве,% 460 480 490 580 390 Относительная остаточная дефор.мация после разрыва,% 70,0 Твердость по ИСО, межд. ед.,67,6 72,3 62,0 74,6 Эластичность по отскоку,% 37 34 28 33 30 Показатели горючестивремя самостоятельногогорения с 7,3 5,9 2,2 7,0 2,0 30,0 58,0 потеря массы при горении,% 7,0 43,6 5,6 1 1177313 гИзобретение относится к технологии резины Изготовление смесей производят на обыч. и может быть использовано в резиновой ном оборудовании резинового производства. промышленности,. в частности, при изготовлении Вулканиэацию осуществляют в прессе при стойких к подвулканиэации и тепловому ста. 143 С н течение 30 мин, рению резин на основе хлоропреновых каучу. 5...
Установка для пневматической регенерации песка
Номер патента: 1177031
Опубликовано: 07.09.1985
Авторы: Алексеев, Радченко
МПК: B22C 5/00
Метки: песка, пневматической, регенерации
...2,.:которая, в свою оче 35редь, служит для смешивания отработанногопеска со сжатым воздухом и подачи смеси вразгонную трубу 3 с кольцевыми элементами 4.(фиг. 2), служащими для создания защитногослоя песка, и в которой песок приобретаетскорость, необходимую для обеспечения эффективного удара песчинок об очистной колпак-отражатель 5, загрузочную течку 6, служащуюдля загрузки отработанного песка в смесительную камеру, воздушный сепаратор 7, обеспечи.вающий регулируемый отбор уносимых воэду.хом фракций по крупности, верхнюю течку 8,служащую для подачи очищенного песка вматериалопровод 9 регулируемую заслонку 10,установленную в месте раздвоения потока песка50и направляющую поток песка, идущего на циркуляцию и в нижнюю течку 11...
Распылительный пистолет
Номер патента: 1176963
Опубликовано: 07.09.1985
Авторы: Алексеев, Войцеховский, Зибаров, Кордов, Косцов, Ожиганов, Савельев, Фриж
Метки: пистолет, распылительный
...А - А на фиг. 1,Распылительный пистолет содержит корпус 1 с запорным клапаном в виде потока 2, шарика 3 и пружины 4, распылительнуюм15 головку 5 с поворотным устроиством и соплом, рукоятку 6 с каналом 7 подачи жидкости, рычаг 8 и регулятор 9 расхода жидкости. Поворотное устройство распылительной головки служит для продувки сопла при засорении его крупнодисперсными частицами краски. Рычаг 8 служит для открытия запорного клапана. Регулятор расхода краски расположен в рукоятке 6 и выполнен в виде поворотного стержня 9 с продольным пазом 10 на на 25 ружной поверхности, сообщенным с каналом 7 подачи жидкости, втулки 11, плотно обхватывающей поворотный стержень 9, и обоймы 12, плотно обхватывающей втулку 11. Втулка 11 выполнена с винтовой...
Способ пассивации восстановленного железного катализатора для синтеза аммиака
Номер патента: 1091937
Опубликовано: 07.09.1985
Авторы: Алексеев, Бантикян, Кузнецов, Мищенко, Рабина
МПК: B01J 23/78, B01J 37/14
Метки: аммиака, восстановленного, железного, катализатора, пассивации, синтеза
...восстановленного катализатора 30-50%, удельная поверхность 5 - 20 м /г.Изобретение иллюстрируется следующими примерами.П р и м е р 1. Лля пассивациивосстановленного железного катализатора к полочной колонне синтеза аммиака агрегата мощностью 1360 т/ВН сутки подведена линия чистого азота, в которую врезана линия воздуха.Линии снабжены запорными регулирующими вентилями и расходомерами. Ввод чистого азота в колонну осуществляют через линии холодных байпасов во избежание разогрева поступающего га.за, выходящим из зоны катализа,При необходимости ликвидации дефекта, образовавшегося в насадке,для аварийной выгрузки из колоннысинтеза аммиака и дальнейшего использования 120 т катализатора СА,проработавшего в колонне в течение2 лет в...

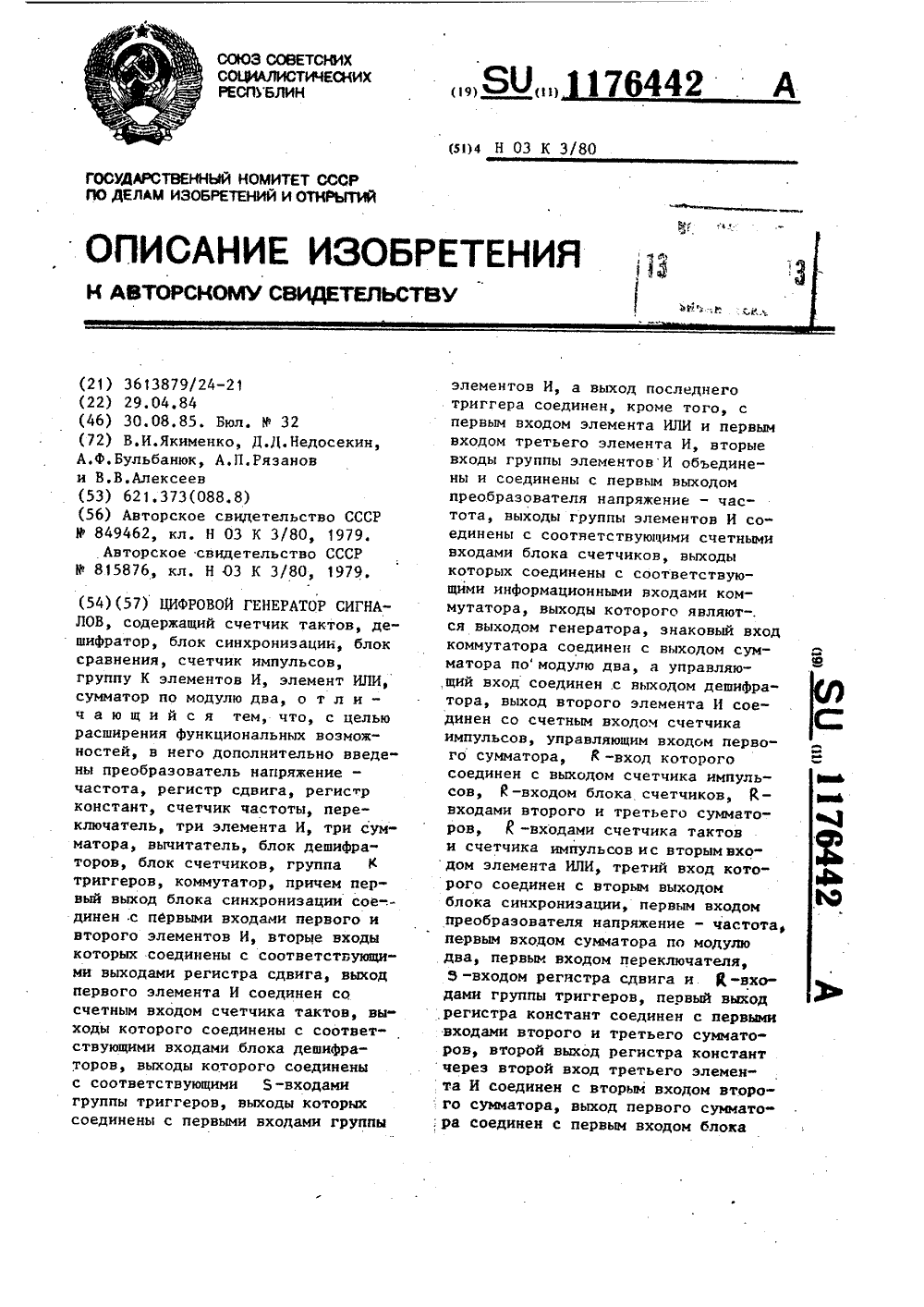

Цифровой генератор сигналов
Номер патента: 1176442
Опубликовано: 30.08.1985
Авторы: Алексеев, Бульбанюк, Недосекин, Рязанов, Якименко
МПК: H03K 3/80
Метки: генератор, сигналов, цифровой
...прохождения потока импульсов .Р, в блок 6 счетчиков.Потенциал с первого разряда ре 30 гистра 15 открывает первый элемент И 9 для прохождения тактовых импульсов с первого выхода блока 8 синхронизации на вход счетчика 2 тактов, а элемент И.10 остается закрытым, Одновременно с третьего выхода блока35 8 синхрочизации импульс "1" через первый вход переключателя 11 поступает в счетчик 12 частоты, записывая в него е инид цуе40В этом состоянии циФровой генератор начинает Формировать ординаты соя-сигнала на интервале К =И/4. Через элемент И 9 на вход счетчика 2 тактов поступает поток тактовых 45 импульсов, и при достижении в счетчике 2 определенного кода происходит срабатывание первого из дешиФраторов в.блоке 3, который изменяет состояние...
Распределитель питателя кокономотального автомата
Номер патента: 1175978
Опубликовано: 30.08.1985
Автор: Алексеев
МПК: D01B 7/04
Метки: автомата, кокономотального, питателя, распределитель
...установлен на оси 13 стопорный механизм 14, выполненный в виде двуплечего рычага, на одном плече которого имеется зубовидный захват 15, а на другом - поплавок 16, выполненный из ферромагнитного материала, взаимодействующий с электромагнитом 17, установленным под поплавком 16 с проти" воположной стороны дна 12 предтазья 1.Для направления коконов 11 в зону подачи в предтазье 1 имеются щечки 18 и 19 у кромок отверстия, через которое проходит штанга 3. Щечки 18 и 19 имеют плоские вертикальные участки, образующие между собой направляющие каналы 20 для подачи коконов 11 в зону перемещения штанги3 и фигурные окончания, напримерв виде сегментов сферы, образующиевходную зону в направляющий канал,Основания щечек 18 и 19 погружены в воду...
Способ изготовления трансверсально-армированных оболочек из длинномерных волокнистых материалов
Номер патента: 1175728
Опубликовано: 30.08.1985
Авторы: B29K 105:10, B29L 9:00, Алексеев, Ильичев, Шалыгин
МПК: B29C 53/56, B29C 69/02
Метки: волокнистых, длинномерных, оболочек, трансверсально-армированных
...что может вызвать разброс прогностныххарактеристик.Цель изобретения - повышение.качества трансверсального армирования.1 Поставленная цель достигается тем, что согласно способу, включающему гропитку однонаправленного волокнистого материала полимерным связующим, его электризацию, надрезание части волокон по длине, их ориентацию в электростатическом поле с фиксацией положения, намотку на оправку и термообработку заготовки, однонаправленный волокнис 728 2 тый материал перед надрезанием части волокон перевязывают с шагом,равным длине трансверсальной арматуры, а надрезание осуществляютдо места перевязки.Существо способа сводится к слеДующему.Однонаправленный длинномерныйволокнистый материал пропитываютсвязующим, затем его электризуют,чем...
Автоматическая линия для обработки деталей типа валов
Номер патента: 1175672
Опубликовано: 30.08.1985
Авторы: Алексеев, Кудряшов, Маленок
МПК: B23Q 41/02
Метки: автоматическая, валов, линия, типа
...проходу деталей при своем нижнем положении,Отсекатели для поштучного перемещения выполнены в виде последовательно установленных Г-образных рычагов 28 и двуплечих рычагов 29.При остановке деталЖ на транспортной системе в момент перегрузки их с двухручьевого конвейера 5 насекцию 6 или опускания с секции 7двухручьевого конвейера 5, а такжепри заполнении двухручьевого конвейера 5 предыдущая .деталь 30 своей массон давит на плечо 31 двуплечего рычага 29, при этом другое пле -чо этого рычага подпирает Г - образ -ный рычаг 28, который удерживаетпоследующую деталь 32, только послеосвобождения плеча.31 деталь 32 будет продолжать свое движение подвухручьевому конвейере 5,Команды на остановку деталей и срабатывание перегружателей по циклу...
Штамм -215, обладающий фунгицидным действием в отношении фитопатогенных грибов
Номер патента: 1144377
Опубликовано: 30.08.1985
Авторы: Алексеев, Галкина, Попов, Шевцов, Щелокова
МПК: C12P 1/04
Метки: 215, грибов, действием, обладающий, отношении, фитопатогенных, фунгицидным, штамм
...сухие, внутри вязкой консистенции,лина и не разлагает .салицин. Использует пептон, ферментативные и кислотные гидролйзатыБВК, дрожжевойавтолизат, мясные отвары и бульоны,кукурузные и пшеничные экстракты.Серологические свойства, ШтаммИШ 4-215 не проявляет антигенногородства с сыворотками 15 серовариантов Вас 11 цз Нюгп 8 гепзз.Биологическая активность штаммаопределялась общеизвестными методами: методом блочков, лунок, колодцев, фильтровальных дисков, смоченных культуральной жидкостью. Концентрация грибов составляла 100спор/мл,Полученный штамм не продуцирует термостабильный /5-экзотоксин и не обладает инсектицидной активностью. Он проявляет антагонистические свойства против ряда фитопатогенных микроорганизмов и имеет широкий спектр...
Устройство для измерения фазы
Номер патента: 720955
Опубликовано: 23.08.1985
Авторы: Алексеев, Волконский, Гагиев, Головков, Калиникос, Пивоваров, Швецов, Яковлев
МПК: G01R 25/02
Метки: фазы
...последовательно размещенные источник когерентного света, электро- . оптический модулятор и оптический З 0 фаэовращатель, выход которого подключен к второму входу фазового детектора, при этом второй вход электрооптического модулятора подключен к выходу второго вентиля а фазовый деУ35 тектор выполнен в виде фотоэлектронного умножителя с высокочастотным резонатором.На чертеже приведена структурная схема устройства,.40Схема устройства для измерения фазы содержит последовательно соединенные генератор 1 прямоугольных импульсов, высокочастотный генератор 2, делитель 3 мощности, исследуемый сверхвысокочастотный элемент 4, первый вентиль 5, фазовый детектор 6 и индикатор 7, а также второй вентиль.8, подключенный к второму выходу делителя 3...
Клеящая мастика
Номер патента: 1174453
Опубликовано: 23.08.1985
Авторы: Агаджанов, Алексеев, Антонов, Белоусов, Пахомова, Шрейбер
...Частично омыленный полиакрилонитрил известен как препаратК, содержащий 21-277. акриламидныхзвеньев. Полученную смесь перемешива ют в клеемешалке до получения гомогенной массы.Составы предлагаемой мастики и известных представлены в табл. 1.Данные по прочности склеивания 10 приведены в табл. 2 (свойства приведены через 72 ч).Прочность склеивания материаловс бетонным основанием определяют пообщепринятому методу, состоящему в 15 том, что склеенный крест-накрестобразец материала с бетонной плиткойчерез 72 ч испытывают на отрыв наразрывной машине, Прочность на отрывопределяют по формуле где Р - нагрузка, при которой происходит отрыв материала от бетонной плитки, кгс8 - площадь склеивания, см.Составы клеящей мастики приведены в табл....
Ионообменная колонна
Номер патента: 1027882
Опубликовано: 15.08.1985
Авторы: Агалаков, Алексеев, Михайлов, Петров, Хабиров
МПК: B01J 47/02
Метки: ионообменная, колонна
...днище 5. Ввод растворапроизводится через трубу 6, нижнийконус 7, верхний конус 8. К нижнему882 4Экспериментально установлено соотношение (и О, 1-0,3) высоты Ьцилиндрической обечайки и ее диаметра (0), при котором обеспечиваетсяудержание гидростатического столбасмолы в колонне при минимальном гид"равлическом сопротивлении слоя смолыв кольцевом пространстве.Большие основания верхнего инижнего конусов относятся так 1:2-4,т. е. диаметр верхнего конуса в2-4 раза меньше диаметра нижнего конуса. При таком соотношении диаметров часть потока обрабатываемогораствора направляется непосредственнов центральную часть колонны в пространство между конусами 7 и 8. Верхний конус 8 выполнен с возможностьювертикального перемещения, Что позволяет изменять...
Устройство для индикации загруженности фаз сети переменного тока
Номер патента: 1173475
Опубликовано: 15.08.1985
Авторы: Алексеев, Жернаков, Соколов, Чайкин
МПК: H02H 3/08
Метки: загруженности, индикации, переменного, сети, фаз
...клемм4, находящихся в торцах из изоляционного материала 2 корпуса 1, устройство для индикации загруженности фаз сети переменного тока включают по - ледовательно между питающим узлом напряжения и линией с нагрузкой. Под действием проходящего к нагрузке тока токовые шины 3 нагреваются и вызывают тепловой отклик на термотропных жидкокристаллических датчиках 5, находящихся на этих шинах в тепловом контакте с ними, При одинаковой загруженности всех фаз цветотепловой отклик термотропных жидкокристаллических датчиков на каждой из токовых шин 3 также одинаков, что и регистрируется визуально на лицевой панели 7 через один иэ рядов смотровых окон 6. Так как термотропные жидкокристашические датчики 5 дают цветовой отклик в определенном...
Просвечивающий растровый электронный микроскоп
Номер патента: 1173464
Опубликовано: 15.08.1985
Авторы: Алексеев, Верховская
МПК: H01J 37/28
Метки: микроскоп, просвечивающий, растровый, электронный
...система 6 и детектор 14 электрически связаны с электроннолучевой трубкой (ЭЛТ) 15.Устройство работает следующим образом. 45 Электронный зонд, сформированный осветительной системой ПРЭМ, с помощью двухъярусной отклоняющей системы 6 сканирует по объекту. Центр 50 вращения пучка обычно совмещен с отверстйем апертурной диафрагмы 5, которая находится в фокальной плоскости дополнительной линзы 7. В этом случае образец сканируется параллельно перемещающимся электронным пучком (угол падения пучка на образец остается постоянным). В общем случае отклоняющая система может содержать одинярус и располагаться до или послеобъективной линзы. Основным условиемдля сохранения угла падения пучкана образец является требование расположения центра...
Механизм прижима короснимателей роторного станка
Номер патента: 1172709
Опубликовано: 15.08.1985
Автор: Алексеев
МПК: B27L 1/00
Метки: короснимателей, механизм, прижима, роторного, станка
...коросниийтелей роторногостанка.Механизм прижима содержит натяжной элемент 1, соединенный черезпальцы 2 и пружину 3 с кронштейнами 4 коросниматепей 5. Натяжной элемент 1 связан кинематически с устройством для регулирования усилияприжима короснимателей, выполненнымв виде зубчатого колеса 6, шестерни7 и электродвигателя 8 управления.Зубчатое колесо 6 имеет ступицу 9,на которой подвижно посредствомподшипников 10 смонтирован натяжнойэлемент 1, выполненный в виде обоймы 11, внутри которой размещена спиральная пружина 12, закрепленнаяодним концом на ступице 9, а другим - на обойме 11,Механизм прижима короснимателейроторного станка работает следующимобразом.Момент вращения двигателя 8 через шестерню 7 и зубчатое колесо 6передается на конец...
