Номер патента: 1215831

Опубликовано: 07.03.1986

Авторы: Алексеев, Большаков, Варава, Грибов, Кузьмин

МПК: B22C 3/00

Метки: литейных, покрытия, противопригарного, состав, стержнях, формах

...щелок.В качестве огнеупорного материала на основе глины могут применяться бентонит и формовочная глина различных сортов, классов и групп.В табл. 1 и 2 приведены соответственно составы и свойства известного и предлагаемого составов.Оптимальное содержание алюмохлорида составляет 0,5-3,0 мас.Ж (в пересчете на сухое вещество). При большом его содержании (свыше 3,07) увеличивается вязкость и толщина слоя покрытия. Покрытие становится рыхлым и слабым, уменьшается прочность на истирание, увеличивается шероховатость поверхности отливки и ухудшается размерная точность отливок. При меньшем содержании алюмохлорида (менее 0,5 Ж) поставленная цель не достигается, ухудшается чистота поверхности стальных отливок, противопригарное покрытие не переходит...

Номер патента: 1215110

Опубликовано: 28.02.1986

Авторы: Алексеев, Андреев, Скворцов

МПК: G06F 7/68

Метки: умножения, частоты

...вычитающего счетчика 2 соединены соответственно с входами 13задания второго коэффициента умножения устройства, выход цифровогокомпаратора 3 соединен со счетнымвходом счетчика 4, разрядные выходы которого соединены соответственно с разрядными входами регистра 5,разрядные выходы которого соединены соответственно с управляющими входами третьего управляемого делителя 7 частоты, выход которого сое 1.1 0 1динен с входом второго формирователя10 импульсов, вход устройствасоединен с входом первого формирователя 8 импульсов, выход которого 5соединен с входом элемента 9 задержки, тактовым входом регистраи с первым входом элемента ИЛИ 11,второй вход которого соединен свыходом второго формирователя 10импульсов, выход элемента 9 задержки...

Номер патента: 1215074

Опубликовано: 28.02.1986

Авторы: Алексеев, Польской

МПК: G01R 33/02

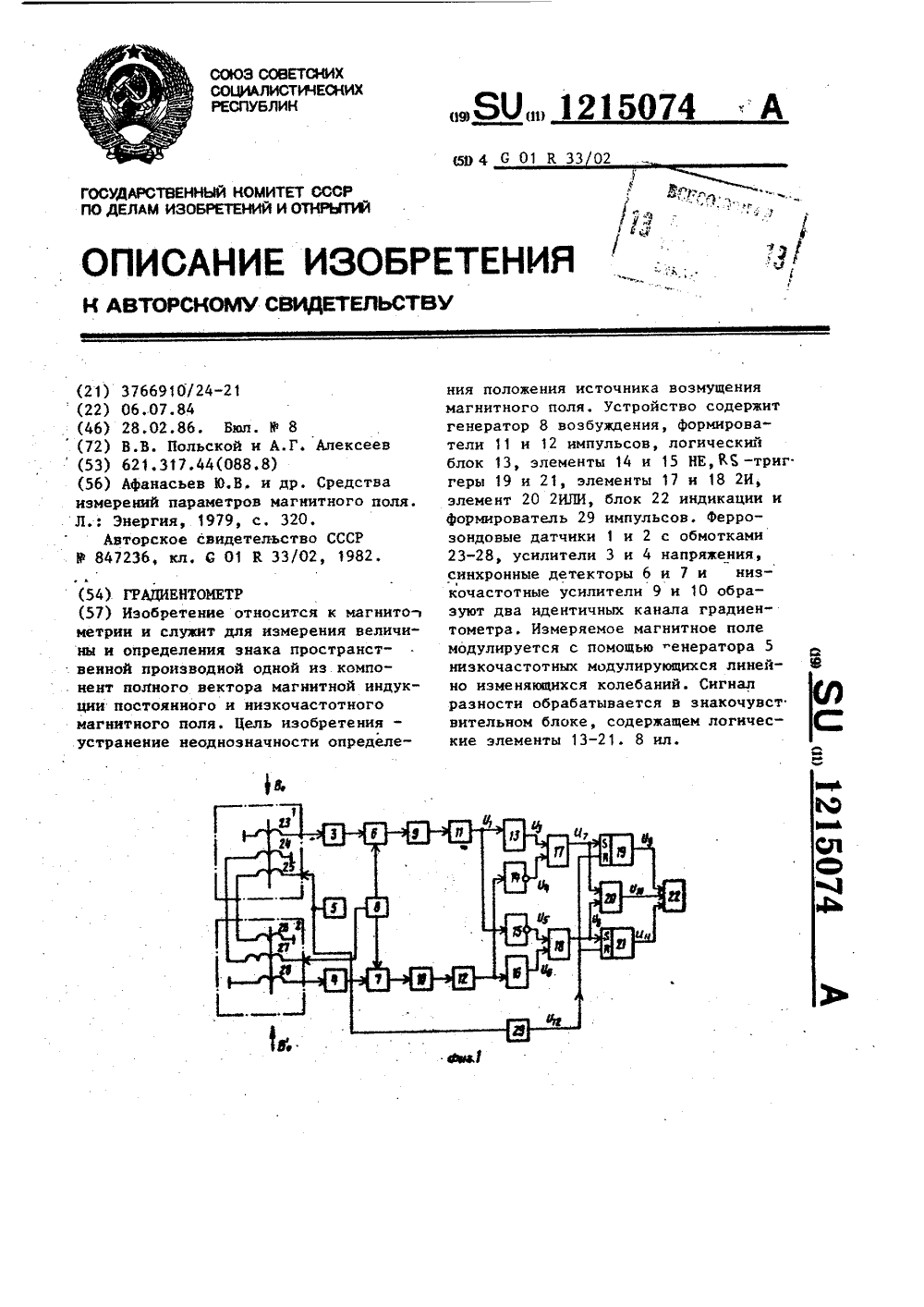

Метки: градиентометр

...формирователей импульсов 11 и 12, подвергаются дальнейшей обра. ботке. В процессе измерений возможнытри общих варианта тельностей Т и Т 41 тельной полярности: соотношения длиимпульсов положи -Т - Т1,1 -Т) Т Рассмотрим первый случай, когда Т,1Т 4. Для этого воспользуемся временными диаграммами (фиг. 3) и таблицей истинности (фиг. 4), описывающими возможные комбинации сигналов У.1 и У с выходов формирователей 11 и 12 (фиг. 1) и возникающие при этом комбинации на выходах других логических элементов. За " 1" принят положительный потенциал импульсов, за "О"- нулевой потенциал логических элементов. Из таблицы истинности, поясняющей работу градиентометра,видно, что в данном случае через элемент 2 ИЛИ 20 на вход блока индикации 22 поступают два...

Номер патента: 1214872

Опубликовано: 28.02.1986

Авторы: Алексеев, Масаева, Старцев, Шутов

МПК: E03F 5/02

Метки: камера, разделительная

...камера, продольный разрез; на фиг.2 - сечение А-А на фиг; на фиг,3 - сечение Б-Б на фнг.2; на фиг.4 - струенаправляющий элемент с пенопропускными окнами.Разделительная камера состоит из подводящего коллектора 1 и отводящего 2 меньшего диаметра, Отводящий коллектор 2 расположен на одном у 15 овне с подводящим. Водосливное устройство 3 ромбовидной формы соединено с подводяшим 1 и отводящим 2 коллекторами и выполнено из железобетона. Внутри водосливного устройства 3 установлен полупогруженный струенаправляющий элемент 4 Ч-образной формы ребра которого параллельны стен 1кам водосливного устройства 3 и имеютч пенопропускные окна 5 треугольнои формы. Струенаправляющий элемент 4 выполнен из железобетона и прикрепч лен к стенкам...

Номер патента: 1214794

Опубликовано: 28.02.1986

Авторы: Алексеев, Деулин, Судник, Хавкин, Черкасский, Шахнин

МПК: D01G 23/06

Метки: плотности, поверхностной, текстильных

...механизму 17 перемещения эталонного образца 11, 45Устройство работает следующим образом,Источник (генератор) 1 питаниячерез коммутатор 2, выполняющийфункции сканирующего элемента, подает последовательно периодическиеимпульсы на усилители 4 мощности,Эти импульсы, преобразованные измерительными 5 и контрольными 6 иэлуча -телями в импульсные световые потоки,проходят соответственно через плоские светофильтры 7, материал 8 и эталонный образец Световые импульсы, прошедшие через контролируемый материал 8, через плоские светофильтры 9, поступают на Фотоприемники 10, Импульсы, прошедшие через эталонный образец 11, поступают на контрольные фотоприемники 12. Выходные импульсы фотоприемников 10 имеют различную амплитуду, величина...

Номер патента: 1214679

Опубликовано: 28.02.1986

Авторы: Алексеев, Бычко, Васнев, Виноградова, Конкина, Коршак, Линдберг, Слонимский, Яаскеляйнен

МПК: B32B 17/10, B32B 27/36, C08G 63/52 ...

Метки: бетулинсодержащие, водостойких, гибостойких, качестве, композиции, ненасыщенные, олигоэфиры, основе, связующих, стеклопластиков, стойких, химически

...метилэтилкетона 679 4и нафтенат кобальта. Отверждают композиции в специальной тефлоновой форме при комнатной температуре и атмосферном давлении.Состав н свойства композиции приведены в табл.3 и 4.Отвержденные композиции и изнестную композицию испытывают на грибостойкость по ГОСТУ 9049-75 (метод А) .Испытание по методу А позволяет установить является ли объект исследования источником питания грибов. Специально обработанный образец размером 5 р 5 см (толщина несколько мм) выдерживают при 292 С при влажности 907 28 сут, Предварительная обработка образца заключается в следующем. По ГОСТУ 9048-75 готовится суспензия из спор 9 видов грибов в воде, Поверхность образца, распооложенного под углом 6515 С, обрабатывается указанной суспензией иэ...

Номер патента: 1214349

Опубликовано: 28.02.1986

Авторы: Алексеев, Васильев, Елисеев, Чечик

МПК: B23D 37/18

Метки: непрерывно-протяжной, станок

...24, штока 34 управления приводом 16 подводных опор 15, получающего движение от кулачка 35 командоаппарата 24, и прижима 36 с приводом 37 также от командоаппарата 24. Привод 38 зажима тисков 8 выполнен в виде горизонтального клина 39 и вертикального 40, образующих клиновую пару, гидрофицированных платформ 41, размещенных в зонах а и 1 и кулачка 42; установленного в зоне 1, кулачка 43 управления приводом 16 подводных опор 15 в зоне у, который жестко закреплен на стойке 1, Кантователь 44 выполнен в виде подпружиненного кулачка, закрепленного на стойке 1. Прижим 45 выполнен в виде подпружиненной профильной планки. Сбрасыватель 46 обрабатываемых деталей 6 установлен также на стойке 1.Непрерывно-протяжной станок работает...

Номер патента: 1214151

Опубликовано: 28.02.1986

Авторы: Алексеев, Лебедева, Манылов, Найденко, Приставкин

МПК: B01D 24/46, C02F 1/40

Метки: вод, нефтесодержащих, сточных, фильтр

...перегородке7, имеющей форму усеченной пирамиды,Подвижная перегородка 7 расположенапод неподвижной перфорированнойперегородкой 8. Над перегородкой 8к корпусу Фильтра присоединен патрубок 9 для подачи очищаемой воды.Между перегородками 7 и 8 расположен эластичный, например, из пенополиуретана фильтрующий материал 1 О,В толще загрузки расположены вертикальные трубы 11 с запорными клапанами 12, расположенными в верхнейчасти труб 11, служащие для отводаотжатых загрязнений, Клапаны 12имеют средство 13 для их вертикального возвратно-поступательногоперемещения и направляющие 14, Дляотвода Фильтрата служит патрубок 15,Фильтр работает следующим образом.Очищаемая жидкость поступает вкорпус Фильтра 1, герметично соединенный с крышкой 2, на...

Номер патента: 1214006

Опубликовано: 28.02.1986

Авторы: Алексеев, Смехунов

МПК: A01D 33/08

Метки: ротационный, сепаратор

...на сепарирующий элемент 2. При взаьподействии с 1(лубн-;и пахь-. чиковая поверхностьупруго от= ражает его и он благодаря меньшему УГЛУ ТРНИИ СКЯТЫВ 8 атСЯ Ба. ХЕВУО сторону Вала 2, Црц пахеки бо- ЛЕЕ Пг(ХТЬОК Пг)имасн Па;5 Ь;КК свау,поверхность 5 раздвгается,. зе цен"ЛЯЯ ЕЕ И ЦЕ РаВРЯ Ей СКЯтТ-Я,приХ ЯВ 8 5 Ч Врацат( хь е двп(е ниечему способств)"ет " больший козБЩИЦКЕН 1 ОЕГИЯ гЦХИ ЧЕ Ей ОЯП 511 КОВУО ПОВЕГХО" 5От ГРй В;Мсилы инерции и силы тяжест: о"лсОтвВ" с.с с( ОР а Э 5 2 Ча г "д,. .МЕНТ 3, ИМЕОЦИ МЕ.- =.УО жЕС ГКС ".г;:ЭЛаСТИЧЦОй ПЯЛЬ 1".:".( 280 й г 10.ЕОХЦ=СТК5 под углом встречи ( : (, .-а=да"ление пргмесей и 0.-5 бочно Гопавш 111На С Рарвр 2 ОЩИ 511 ЭХЕМа НКс б Е схроисходит анархог".ч 10 с т 81:.; льхьрасЭНКЦЕ 1 иО В...

Номер патента: 1213439

Опубликовано: 23.02.1986

Авторы: Алексеев, Баранов, Саксин

МПК: G01R 27/18

Метки: избирательного, изоляции, сети, состояния, элементов

...и емкостями 21 - 24 относительно земли и компенсированной нейтралью 25,Причем датчики 3-5 сопротивления изоляции установлены на фидерах 14- 16, одна из клемм 2 подключена к земле, а другая к нейтрали 25, выход источника 1 напряжения непромышленной частоты через фазовращатель 8 подключен к одному из входов блока 9 формирования фазового угла. Датчики 3 - 5 сопротивления изоляции через последовательно включенные коммутатор 6 и избирательный усилитель 7 соединены с вторым входом блока 9, формирования Фазового угла, выход ко. торого соединен с одним из входов решающего блока 11, другой вход которого через амплитудный выпрямитель 10 соединен с выходом избирательного усилителя 7,выход решающего блока 11 подключен к выходу блока 12...

Номер патента: 1213403

Опубликовано: 23.02.1986

Авторы: Алексеев, Мелюс, Сереброва, Синолицкий, Ульянова

МПК: G01N 24/10

Метки: газоносности, каменных, остаточной, углей

...образцов метононасыщенных углей различных марок, извлеченных непосредственно из пласта, дН - для этих же образцов после дегазации, Содержание метана в угле контролируется параллельно методом ядерного магнитного резонанса и характеризуется отношением интенсивностей узкой линии ЯМРот протонов метана) и шириной 1 от протонов угля). В последней колонке таблицы приведены значения переводного коэффициента К определяемого путем сопоставления величины 1/1,с количеством метана, находившимсяаприорно в этом же угольном образце.Последнее определяется из десорбционного эксперимента. Абсолютная погреш, 5 ность при определении К составляет-0,01 м /Э Т)Предлагаемый способ осуществляется следующим образом.1. Через каждые 5 м вдоль поверхности забоя...

Номер патента: 1212550

Опубликовано: 23.02.1986

Авторы: Алексеев, Геллис, Степанов

МПК: B01J 10/00

Метки: аппарат, газлифтный

...8 для ввода газа. В,стей-.ках циркуляционных труб 7, расположенных в верхней газовой камере 5,выполнены отверстия 9 для вводагаза. Верхние срезы труб 6 и 7 выведены выше трубной решетки 4, причемверхние срезы барботажных труб 6расположены выше срезов циркуляционных труб 7; Верхние срезы труб 6находятся в газовой фазе, а верхниесрезы труб 7 находятся в жидкой фазе.Аппарат снабжен сепарационной камерой 10 с каплеотбойником 11 и штуцерами для ввода и вывода фаз и теплоилн хладаосителя,Аппарат работает следующим образом.В заполненный реакционной массойаппарат под нижнюю трубную решетку3 подается газ, который, отжимаяжидкость от решетки 3, поступает из 12550 2отверстия 8 для ввода газа в барботаж-ные трубы 6.Пройдя через...

Номер патента: 274957

Опубликовано: 23.02.1986

Авторы: Алексеев, Вильнер, Гасилин, Осипов, Рассказов, Цейтлин

МПК: F02C 7/28, F04C 27/00

Метки: лабиринтное, уплотнение

...демпфирования при незначительном изменении уплотняющей способности, рабочие площади на выходеиз уплотнения выполнены большими,чем на входе.Редактор Л.Письман Техред Т.Тулик Корректор С.йекмар Заказ 794/3 Тираж 524 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Филиал ППП "Патент", г.Ужгород, ул,Проектная, 4 Изобретение относится к уплотнениям для газа, пара или жидкости и используется в турбомашинах,Известны лабиринтные уплотнения с кольцевыми гребешками на роторных и статорных деталях.Однако они не обладают необходимой вибрационной прочностью. Особенность предлагаемого уплотнения состоит в том, что рабочие площади проходных сечений на выходе из уплот нения...

Номер патента: 1211751

Опубликовано: 15.02.1986

Авторы: Алексеев, Беляев, Гельман

МПК: G01R 23/00, G06F 17/14

Метки: гармоники, максимальной, спектра, уолша

...на вход 40 блока; элементы И 65-67 оказываются блокированными; в первый разряд регистра 56 и счетчика 58 заносится единица, а содержимое остальных разрядов становится нулевым.По внешнему сигналу запуска, поступившему на шину 4, триггер 5 переключается и деблокирует ключ 8. Пер вым появившимся импульсом на выходе генератора 7 и переданным через ключ 8 (подготовлен при сбросе устройства в исходное состояние выходным единичным сигналом счетчика 6) переключаются триггера 11 и 17, а в первый разряд счетчика 6, а также счетчика 47 блока 30 записывается "1".Частоту генератора 7 задают в соответствии с требуемой частотой дискретизации измеряемого процесса и она ограничивается сверху временем цикла определения одной гармоники спектра (двух...

Номер патента: 1211651

Опубликовано: 15.02.1986

Автор: Алексеев

МПК: G01P 15/08

Метки: акселерометр, интегрирующий

...параметров движения, в частности к поплав;овым интегрирующим акселерометрам.Цель изобретения - повышение надежности работы интегрирующего акселерометра.На чертеже представлена упрощенная конструктивная схема устройства.,Интегрирующий акселерометр содержит неподвижный цилиндр, корпус 1 с размещенной в нем-жйдкостью 2. В корпусе 1 с зазором относительно боковых и торцовых стенок размещены пористый немагнитный неэлектропроводящий цилиндр 3, в последнем с зазором относительно боковых и торцовых стенок размещен электропроводный поплавок 4, плотность материала которого меньше плотности жидкости 2. На внутренней поверхности корпуса 1 размещены кольцевые электроды 5, 6 и 7 мостового электролитического преобразователя 8. На внешней...

Номер патента: 1211562

Опубликовано: 15.02.1986

Авторы: Алексеев, Бухтияров, Малокостов, Рокач, Рубин

МПК: F26B 25/02

Метки: распределитель, сыпучего

...2,корпус 3 с закрепленными кронштейнами 4, 5 и 6, с помощью которых накорпусе размещены распределительные пластины , снабженные расположенными в шахматном порядке шипами 8 и скобами 9. В промежутках между распределительными пластинами накорпусе закреплены планки 10, выполненные из износостойкого материала.Распределитель работает следующимобразом,Исходный материал поступает нараздающую головку 1 с углублением 2и заполняет его, образуя при этомконус из материала. Последующийматериал начинает движение уже непо металлу, а по конусу из влажного материала. Высота углубления принимается равной половине высотыголовки, а диаметр - 2/3 диаметра 11562его верхнего основания. Далее материал поступает на распределительныепластины 7 с...

Номер патента: 1210055

Опубликовано: 07.02.1986

Авторы: Алексеев, Горушкин, Тырса

МПК: G01C 1/02

Метки: углов

...зрительную трубу, совмещая ее визирную ась с этим объектом, После этот о с выхода блока 9 подаются командные импульсы, устанавливающие триггеры 19 и 20, а также триггеры делителя 26 в нулевое состояние и сбрасывающие содержимое счетчика 21, Кроме того, на второй вход элемента И 1 б и на запрещающий вход элемента ЗАПРЕТ 28 подается единичный потенциал, чта обеспечивает по окончании измерений запись содержимого счетчика в регистр 23, При этом работа остальных элементов блока 8 происходит аналогично описанному этапу начальной установки,Таким образом, па окончании второго этапа в регистре 22 хранится код К, соответствующий ,Е и , ав регистр 23 - код К , соответствующийи , где- период следования тактовых импульсов, и число тактовых...

Номер патента: 1209813

Опубликовано: 07.02.1986

Авторы: Агафонов, Алексеев, Астахов, Баркан, Потемкина, Чубов

МПК: E05C 5/00

Метки: запирания, створки

...1 с возможностью поворота и осевого переме цения ползун 2 с рабочим концом 3, ручку 4, жестко связанную с ползуном 2, и запорную планку 5 для взаимодействия с запорным концом 3, выполненным соосно ползуцу и снабженным клиновым скосом 6 и сопрягающейся с цим лыской 7, выполненной вдоль оси рабочего конца. Запорная планка 5 закреплена на раме 8. Створка оснагцена уплотнительной прокладкой 9. Варна 1 г несимметричной конструкции устройства врезного типа (фиг. 81 имеет упор 10 закрытого цоложения и упор 11 Открытого НОложеци 51, которье мстдновлены на створке 2. Ползун распОложсн в корпусе 12,Устройство работает следующим Образом.Псле зс)крывания (тВОрки ( без :ри. л О ж е 1 11 я О и ж и м ц О ГО ус)1,1 и 51 м (. жди р а м О й 8 и Ось)0...

Номер патента: 1209702

Опубликовано: 07.02.1986

Авторы: Алексеев, Бибиков, Русаев, Симоненков, Суркова

МПК: C09K 7/02

Метки: буровой, раствор

...отходом производства, которые сжигаются. Они представляют собой черно-коричневуюмаслянистую жидкость плотностью1,166 г/см, имеющую запах фурфурола.э35 В табл.1 представлены данные попоглотительной способности КОф и фурфурола.Как видно из табл,1, буровые растворы, в составе которых содержат О ся КОФ, обладают более высокой поглотктельной способностью по сравнению с буровыми растворами с однимфурфуролом при равном их количестве, в идентичных условиях (одина ковые рН, температура, давление,концентрация твердой фазы). Так, убурового раствора с 0,5% КОФ, т.е.0,113% фурфурола, связываемое количество сульфкдов составляет 5 О 1475 мг/л против 1200 мг/л (в случае с одним только фурфуролом) почти в том же количестве - 0,1%. Приэтом необходимо...

Номер патента: 1209662

Опубликовано: 07.02.1986

Авторы: Алексеев, Верещагин, Карпова, Терехова, Шаталов

МПК: C04B 33/26, C04B 35/00

Метки: шихта, электрокерамики

...науки и техники.Цель изобретения - снижение температуры смекания и повышение удельного объемного электросопротнвления.Шихту готовят по следующей технологии.Исходные материалы после мросева через сито с ячейкой 1 мм и доэирования в соответствующих соотношениях подвергают измельчению мокрью способом в шаровой мельнице до прохождения через сито В 006. После помола шихту обезвожиэают до влажности 20 - 25%, а затем гранулируют одним из известных способов. Гранулы после сушки обжигают в шамотиых камселях мри 1200 С в течение 8 - 9 ч с выдержкой мри конечной температуре 1,5 - 2 ч,Обожженные гранулы измельчаютсухим способом в шаровой мельницес поверхностно-активной добавкой(олеиновой кислотой) в количестве 5 0,3 Е до остатка на сите М 006...

Номер патента: 1209428

Опубликовано: 07.02.1986

Авторы: Алексеев, Ворона

МПК: B25B 25/00

Метки: проволочных, растяжек, скручивания

...уменьшения времени напереналадку устройства и на. установку растяжки в рабочую головку.На Фиг,1 изображено устройство,общий вид; на фиг.2 " сечение А-А наФиг.1.Устройство содержит клещевидныйдержатель 1, установленную в нем своэможностью поворота относительносвоей продольной оси рабочую головку 2, рукоятку 3, соединенную с одной иэ пубой 4 держателя 1, и ме-сханизм 5 реверсаУстройство снабжено установленными шарнирно на другой губке 6жесткими тягами 7, в каждой губке 4и 6 симметрично относительно продольной оси держателя 1 выполнен поперечный паз 8, а рукоятка 3 соединена с губкой 4 шарнирно и выполненав виде двуплечего рычага, меньшееплечо 9 которого соединено с тягами 7 посредством цилиндрического шар 9428 2нира 10 ось которого...

Номер патента: 1209246

Опубликовано: 07.02.1986

Авторы: Алексеев, Гурьянов, Матвеев, Сигал, Смолин, Тремасов, Шафранский

МПК: B01D 11/04

Метки: пульсационный, экстрактор

...ними установлены радиальные пластины 7.Пульсационный экстрактор работает следующим образом.Легкая и тяжелая фазы подаются через 20 патрубки 2 и движутся по аппарату противо- током. Дисперсная фаза проходит через отверстия в перфорированных секторах 5 и дробится на капли. Пульсирующее движение, накладываемое на потоки жидкостей, способствует дроблению капель дисперсной фазы. За счет выполнения лишь части секторов перфорированными, увеличивается ско. рость прохождения потоков через перфорацию, что определяет более равномерное дроб. ление дисперсной фазы. Этим определяется 30 развитие межфазной поверхности и, соответственно повышение эффективности процесса массопередачи распределяемого компонента через межфазную поверхность. На...

Номер патента: 1209245

Опубликовано: 07.02.1986

Авторы: Алексеев, Гурьянов, Моряшов, Сигал

МПК: B01D 11/04

Метки: пульсационный, экстрактор

...патрубком, ресивер 8 и компрессор 9, соединенные с пульсационной камерой 2 трубопроводом 10. Распределительный механизм 3 имеет ротор 4, выполненный, например, в виде стакана с отверстием на боковой поверхности.Пульсационцый экстрактор работает следующим образом.Ротор 4 распределительного механизма 3 с заданной частотой соединяет и разъединяет верхнюю 5 и нижнюю 6 части пульсационной камеры 2. Жидкость из колонки 1 насосом 7 непрерывно подается в верхнюю часть пульсационцой камеры 2. В первый полупсрцод пульсационцого импульса ротор 4 распределительного механизма 3 разьедицяет верхнюю 5 и нижнюю 6 части пульсациоццой камеры 2, столб жидкости в колонке 1 насосом 7 перемещается вниз, а в верхней части 5 пульсационной камеры 2...

Номер патента: 1209117

Опубликовано: 07.02.1986

Авторы: Алексеев, Грачев, Ильин, Кудрявцева, Ремизов, Шерешков

МПК: A01J 7/00

Метки: доения, процессом

...образом.От источника 1 в систему подается вакуум, благодаря которому доильные стаканы 1 О - 13, надетые на передние и задние доли вымени, удерживаются на нем.Г 1 ри подаче давления питания от источника 2 сжатого газа в систему включаются в работу блоки 8 и 9 управления. Блоки 8 и 9 представляют собой логическую схему, построенную на элементах пневмоавтоматики, которые обеспечивают форм ирование ца своих выходах переменных циклических пцевмосигцалов едиРичного и нулевого), которые поступают по двум каналам к доильцым стаканам 10 - 13 и управляют их работой, причем циклическис сигналы от блока 8 уп. равления (юступают на управление работой стаканов 10 и 11, надеваемых на задние доли вымени, а от блока 9 управления на,правление...

Номер патента: 1209060

Опубликовано: 07.02.1986

Авторы: Алексеев, Личман, Марченко, Похилько, Черников, Шебалкин

МПК: A01C 3/06

Метки: внесения, органических, удобрений

...гь изобретения - повышсние равцомсрпости внесения удобрений.На фиг. 1 изображена машина лля внес 1;я органических улобрений; на фиг. 2 конструкция барабана.)ЧаНина солержит кузов 1 с установлсццым на ведущих 2 и 3 и ведомых 1 Ви 5 валах питателем 6, распределя)опспй рабочий орган 7. На пцтателе 6 закрепленаОлвижная стенка 8 с датчиком 9 возврата с в исходное положение, стенка 8 закрсч 1,спа а пцтатсле 6 шарнирно и подпружц цен а относительно него посредством15 ;ружцппо-рычажного механизма 10 На велуп 1 м валу 2 закреплн барабац 11, которыц посредством гибкой связи 12 через блок 8 связан с верхней кромкой подвижной стс:цкц 8. Барабан 11 и вдущий вал 2 со звез,Очками 14 закреплены на оси 15, при этом ,:цамт;) барабана 11 больше...

Номер патента: 1208016

Опубликовано: 30.01.1986

Авторы: Алексеев, Левин, Чернигин

МПК: E04H 12/34

Метки: буровых, колонн, монтажа, опорных, плавучих, установок

...плоскости на некоторый угол. Далее стропят верхнюю секцию 6 колонны в точке 7, размещенной вблизи центра 8 тяжес - ти верхней секции 6 и смещенной от него вверх и в сторону так, чтобы продольная ось верхней секции 6, подвешенной к крюку 9 крана была парал лельна продольной оси нижней секции 4 (фиг.1). После этого краном перемещают верхнюю секцию 6 к аутриггеру 2, наводят ее на нижнюю секцию 4 с помощью центрирующих приспособлений 10, регулируют соосность секций 4 и 6, уменьшая или увеличивая дифферент передаточного дока 1, и соединяют их между собой. Затем док возвращают в горизонтальное положение, перемещают его к платформе 11 буровой установки, спущенной на воду, и стыкуют с ней аутриггер 208016 г 2 на.плаву с помощью известных...

Номер патента: 1207902

Опубликовано: 30.01.1986

Авторы: Алексеев, Гринштейн, Завирухо, Коротков, Савельев

МПК: B63H 25/30

Метки: рулевая, электрогидравлическая

...клапанов с силовыми насосными установками 4 и 5, содержащими 15отсечные клапаны 6-9, гидравлическисвязанные с насосами 10 и 11 подпитки, предохранительными клапанами 1215 и насосами 16 и 17 переменной по-дачи. Последние гидравлически связаны с цистернами 18, 19, снабженнымидатчиками 20 и 21 уровня жидкости,и кинематически связаны через серво"приводы 22 и 23 с исполнительнымимеханизмами 24 и 25 25Силовой исполнительный привод 1состоит из четырех цилиндровых камер26-29, в которых размещены плунжеры30 и 31, соединенные через шарниры32, 33 и румпель 34 с баллером 35 30руля, который шарнирно соединен сограничителями 36, 37 угла перекладки руля и датчиком 38 обратной связи, соединенным электрически с системой 39 управления к которой...

Номер патента: 1207807

Опубликовано: 30.01.1986

Авторы: Алексеев, Черепанов

МПК: B41J 11/44

Метки: печатающее

...установлен ведущий лентопротяжный валик 7,прижимной валик 8. На выходном конце 9 лентопротяжного валика 7 свободно установлен поводок 10 обгонноймуфты с молоточком 11 на конце, Обгонная муфта выполнена в виде пружины 12, плотно насаженной на цилиндрическую часть 13 выходного концавалика 7. Конец 14 пружины 12 жестко закреплен на поводке 10. Навстречу первой обгонной муфте установленавторая обгонная муфта, выполняющаяроль тормоза при свободном ходе первой обгонной муфты. Вторая муфта состоит из пружины 15, так же плотнонасаженной нацилиндрическую часть13, конец 16 которой закрепленна каретке 5. Дополнительный кодовый элемент 17 содержит упоры 18-21,высота которых соответствует интервалу печати, Кодовый элемент 17имеет фиксатор 22 и...

Номер патента: 1207590

Опубликовано: 30.01.1986

Авторы: Алексеев, Каптелов

МПК: B21D 51/28, E04H 7/14

Метки: оболочки, сферической, тонкостенной

...оболочки двойной кривизны состоит в следующем.На первом этапе все меридиональные лепестки 1 крепят к нижней крьппке 2, закрепленной жестко на опоре 3. Лепестки 1 заранее изготовляют изогнутыми по одной из кромок и по обоим концам с пазом, расположенным параллельно плоскости лепестка. Верхнюю крышку 4 надевают на вертикальную опору 3 на расстоянии от нижней крышки 2, равном примерно половине диаметра оболочки, с возможностью вертикального перемещения. Лепестки 1 размещают радиально к нижней крышке 2 таким образом, что плоская кромка одного расположена против паза изогнутой кромки другого лепестка. Затем лепестки 1 прикрепляют концами к нижней крьппке 2, вводя крышку 2 в пазы, выполненные на концах лепестков 1,и закрепляют любым...

Номер патента: 820038

Опубликовано: 23.01.1986

Авторы: Алексеев, Башилов, Замотаев, Кирилин, Колчин, Пшеченков, Старовойтов

МПК: B07C 5/342

Метки: качеству, оптической, плодов, сортировки

...объектов, не опоззнанных на первом уровне, измеренных по алгоритмам второго уровня на длине волны Яи Я ; на фиг. 7 - графики плотности распределения вероятностей Р(х - Х,) значений коэффициентов отражения Р, р, робъектов, неопознанных на первом и втором уровне,измеренных по алгоритмам третьего уровня; на фиг, 8 - схема установки для отделения загнивших клубней кар тофеля и твердых примесей.На фиг. 1-8 изображены следующие элементы: объект 1 распознавания, источники 2 излучения, блок 3 восприятия и распределения отраженного излучения, блоки 4 преобразования оптического излучения, алгоритмические блоки 5 распознавания второго уровня, алгоритмический блок б распознавания третьего уровня, пороговые элементы 7, исполнительный механизм 8,...
