Алексеев

Номер патента: 674216

Опубликовано: 15.07.1979

Авторы: Алексеев, Гофман

МПК: H03K 17/02

Метки: коммутационное

...которого соединен с общей шиной и коллекторами первых транзисторов п дополнительных линейных пропускателей, змиттер третьего транзистора пер вого дополнительного линейного пропускателя подключен к базе первого транзистора первого линейного пропускателя.На чертеже представлена принципирическая схема коммутационного ус/В исходном состоянии в первом и во второмразрядах регистра управления 16 записаны нули,а в третьем - единица, При этом транзисторы2 1:2 и 21 фЗ закрыты, а транзистор 2 фоткрыт.Таким образом, в исходном состоянии вход3.коммутационного устройства электрическисвязан с транзистором 4-1 линейного пропуска- Отеля 1 и его выходом 14=1 (выход резервноготракта) .При работе устройства.в случае коммутациивхода 13=3 на вход транзистора...

Номер патента: 674191

Опубликовано: 15.07.1979

Авторы: Алексеев, Категоренко, Логачев, Соседка

МПК: H03B 27/00

Метки: генератор, колебаний, многофазных

...блока задания весовых коэффициентов,На чертеже представленаструктур.йая "электрическая" Схема предлбженного устройства для случая шестифазных гармонических колебаний,Генератор многофаэных колебанийсодержит последовательно соединенные задающий генератор 1, функциональный преобраэователь частоты 2, и"распределитель импульсов 3, а такжепоследовательно соедийенные функциоиальнйй преобразователь амплитуд4 и аналоговый кнвертор 5, В формирующих каналов 6, каждый кз которых,.содержит триггер 7, вход которогосоединенс Одним из восходов-расйре- делителя импульсов 3, а прямой и ин.версныевыходы"которого подключенык входам первого и второго генераторов функции Уолша 8,9, первый квторой, третий и четвертый блокианалоговыМ ключей...

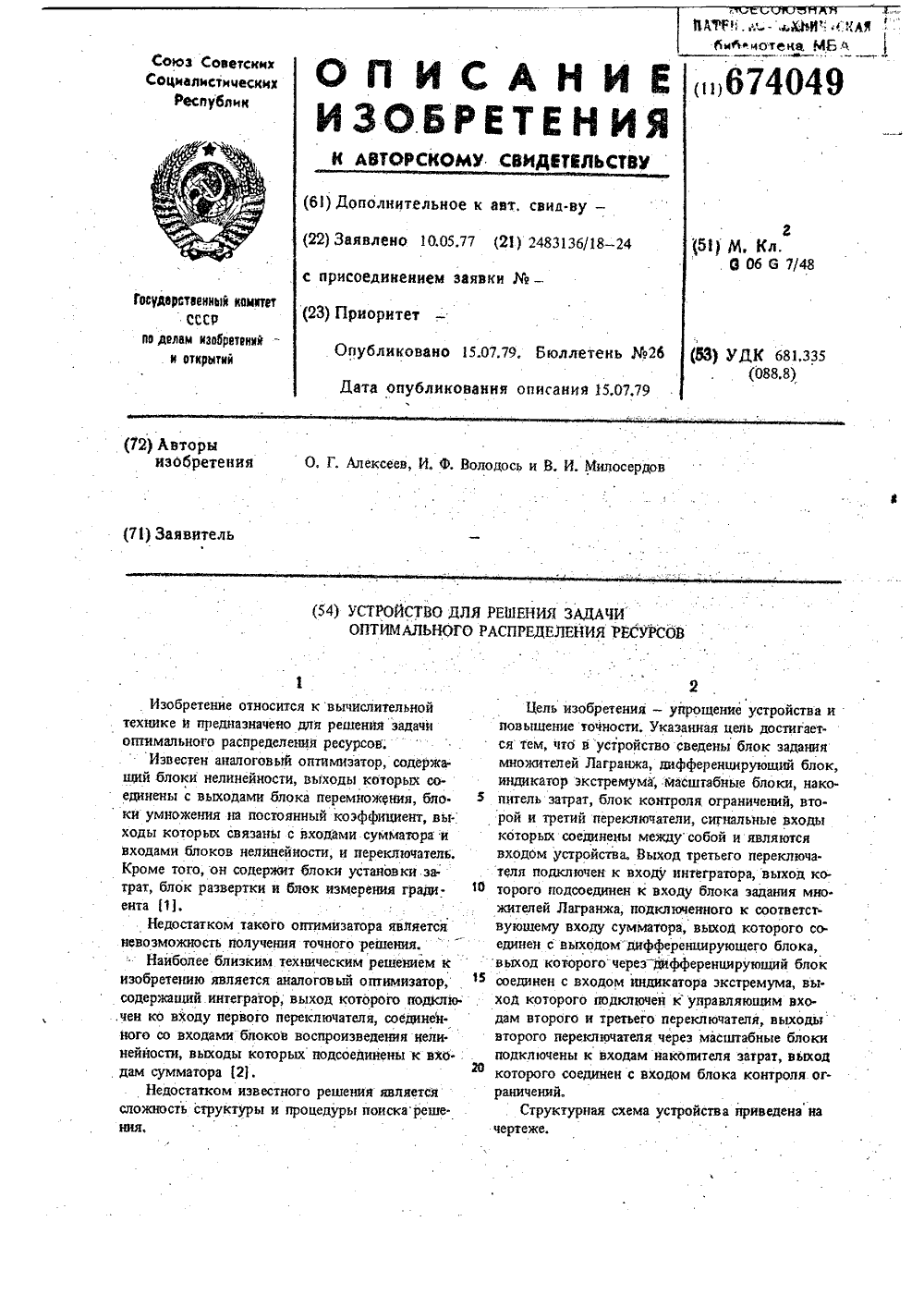

Номер патента: 674049

Опубликовано: 15.07.1979

Авторы: Алексеев, Володось, Милосердов

МПК: G06G 7/48

Метки: задачи, оптимального, распределения, ресурсов, решения

...работает в следующем образом,В исходном положении переключатель 2 ипереключатель 3 соединяют источник входногосигнала со входом интегратора 9 для заданияаргументов оптимизируемой функции и черезмасштабные блоки 10, - 10 х со"входом накопителя затрат 11, Интегратор 9 и накопитель 11установлены в нулевое состояние. Переключаютель 1 подсоединяет выход интегратора 9 ковходу соответствующего блока "восйройзведениянелинейности (4 - 4). На блоке 5 устанавлива-етсяпервоначальное значение множителя Лагранжа.Л, = Лт 1,.Сигнал с выхода интегратора 9 подается навход блока 5 и через переключатель 1 на входблокавоспроизведения нелинейности 4,. Сигналы с выходов этих блоков Суммйруются сум.матором 6 и поступают на вход дифферейцирующего блока 7. Блок 7...

Номер патента: 674020

Опубликовано: 15.07.1979

Авторы: Абатуров, Алексеев

МПК: G06F 9/00

Метки: вычислительной, машиной, электронной

...нератора 20 тактовых импульсов на блок триггер 18 блокирует работу генератора стробирования 22 поступает стробирующий .20. Сигнал "конец записи" с управляющего сигнал, по которому элемент И блока выхода безадресной памяти деблокирует гестробирования пропускают сигнал логиче-нератор 20 и через коммутатор 19 пере- ской "1 йа соответствующую входную вер- пишет %горизонтали в регистр 6, Споступтикаль блока хранения 7 управляющих лением тактового импульса от генератора сигналов (возбуждение вертикали) . Эле О 20 элементы И блока стробироеания 22 :мент совпадения, находящийся на пересе- пропускают логическую "1 с регистра чеиии возбужденной горизонтали и верти на вертикаль блока 7, так что срабакали блока хранения 7 управляющих сигна- тывает...

Номер патента: 673836

Опубликовано: 15.07.1979

Авторы: Алексеев, Руд, Яхонтова

МПК: G01B 7/04

Метки: автоматической, длине, разбраковки

...7, одновибратор 8 и механизм 9 сортировки.Устройство работает следующим образом.Перемещение изделия 10 относительно датчиков осуществляется сверху вниз под действием собственного веса изделия, В исходном состоянии, когда изделие 1 О отсутствует, на выходах блоков 4, 5 и 6 имеются сигналы логического О. При прохождении изделия относительно датчиков 2 и 3 на выходах блоков 4 и 5 появляются сигналы логической 1. В этот момент времени на механизм 9 сортировки управляющие сигналы не подаются, так как с одновибратора 8 на логический блок 7 не поступил сигнал разрешения измерения. Г 1 о достижении изделия 10 датчика 1 начала изделия одно- вибратор 8 генерирует короткий импульс, за время которого изделие практически не успевает переместиться...

Номер патента: 673833

Опубликовано: 15.07.1979

Авторы: Алексеев, Заблоцкая, Притула, Сотников, Штейн

МПК: F28D 9/00

Метки: аппарата, пакет, пластинчатого, теплообменного

...снабжены радиальными расширяющимися ребрами с плоской поверхностью, обращенной к пластинам.На фиг. 1 изображено взаимное расположение пластин и проставки описываемого пакета; на фиг. 2 - соединение пакетов в плане с образованием блока теплообменного аппарата; на фиг. 3 - продольный разрез по А - А на фиг. 2.Пакет содержит перфорированные пластины 1 с выступами 2, рассекателями 3 и вырезами 4 и проставки 5 с ребрами 6. В теплообменном аппарате пакеты центрнруются при помощи стержней 7 и поджимающих досок 8 и 9 Сборку пакетов осуществля 5 в которой заранее устанавлива Затем на нее укладывают пе тальный ряд пластин, на кото ют проставки 5. Кромки ре при этом центрируются стер о окончании набора всех рядов навливают теплоизоляторы и...

Номер патента: 673729

Опубликовано: 15.07.1979

Авторы: Алексеев, Гуливец

МПК: E21B 3/00, E21B 6/00

Метки: агрегат, буровой

...установлены подвижные опоры 8, а на буровой штанге 6 ударника 5 установлены подвиж673729 3Мые опоры 9 с каналами 10 под промывочную смесь.Ударник с помощью пазов 11 типаласточкин хвост подвижно закреплен на каретке 2 и соединен с вращателем регулировочным винтом 12, например, фаркопфом. Буровая штанга 6 ударника 5 соединена с кареткой 13 ударного разрушения горной породы, буровая штанга 4 вращателя соединена с коронкой резания 14. Между ударником 5 и вращателем 3 установлена система 15 распределения промы "вочной смеси.Буровой агрегат работает следующим образом.Каретка 2, перемещаясь по податчику 1 вместе с вращателем и ударником, приводит коронку 14 в контакт с объектом бурения, например, горной породой. Вращаясь с большой скоростью...

Номер патента: 673721

Опубликовано: 15.07.1979

Авторы: Алексеев, Бржозовский, Страхаль

МПК: E21B 7/10

Метки: образования, скважин

...винтовыми зажимами, смонтированы направляющие рейки 8.Пальцы с винтовыми зажимами расположены на верхних и нижних концахреек, что позволяет перемещать рейки параллельно или под углом к осикорпусе в зависимости от протяжен673721 3ности и угла уклонения стенки сква"жины,В направляющих рейках 8 установ"лен шпиндель 9, представляющий со"бой корпус, в котором установлен-"в подшипниках 10 вал, несущий наконсольном конце фрезу 11.Приводной конец вала Фреэы снабкен карданно-шарнирным устройством12, соединяющим вал с колонной бу-рильных труб 13,Корпусшпинделя снабжен направ ляющими пазами 14, взаимодействующими с направляющими рейками 8, приизменении положения которых относительно корпуса устройства изменяется и положение шпинделя.Колонная,...

Номер патента: 673294

Опубликовано: 15.07.1979

Авторы: Алексеев, Балавадзе, Миловидов, Плигин, Харитонов, Цейтлин

МПК: B01D 61/54, C02F 1/469, G05D 27/02 ...

Метки: жидкости, обессоливания, процесса, установке, циркуляционной, электродиализной

...мощности.Устройство работает следующим образом,В влектродиализаторе 5 жидкость потрубопроводу 12 поступает на промывкувлектродных камер 13 и камер 14 концентрирования, после чего сбрасывается,Обрабатываемая жидкость прокачивается насосом 10 по циркуляционномудилюатному контуру 3 через дилюатныекамеры 11.Обессоливание осуществляется припрохождении постоянного влектрическоготока между влектродами, подключеннымик блоку 9 вцерГопитания, через-чередую= Щйеся;"разделенные.ионоселективнымимембранами дилюатные камеры 11 и ка 4меры 14 концентрирования. Ло окончаний цикла обессоленная до заданного предела жидкость через специальные устройства направляетсяпотребителю.Расход обрабатываемой жидкости через дилюатные камеры 11 влектродиализатара...

Номер патента: 672479

Опубликовано: 05.07.1979

Авторы: Алексеев, Арефьев, Лимонад, Солодовников, Фроликов

МПК: G01B 13/10

Метки: диаметра, пор, тепловой, трубы, фитиля, эффективного

...используют жидкий кристалл,которым покрывают наружную поверхностьтрубы, нагревают последнюю,и высотуподъема жидкости определяют по температурному полю трубы,На чертеже схематично изображено устройство для реализации описываемого способа,Устройство включает в себя тепловую трубу 1 с фитилем, покрытую индикатором 2 и установленнуюна штативе 3, Возле трубы 1 установлен инфракрасный нагреватель 4, а на основании штатива установлена емкость 5 с жидкостью.Определение эффективного диаметра пор фитиля производится следующим образом,Тепловую трубу 1 с фитилем нагревают с помощью инфракрасного нагревателя 4, после этого трубу нижним концом опускают в емкость 5 с жидкостью. Наблюдая за изменением температурного поля трубы,...

Номер патента: 672440

Опубликовано: 05.07.1979

Авторы: Алексеев, Дурасов, Жуков, Кабаков, Кузнецов, Мерзляков, Фролов, Чистополов

МПК: F23D 13/00

Метки: газовая, горелка

...трубам 3 и 4 производится клапанным устройством 6.672440 Фо/)л/ла изобретения Составитель В. КабликовТехред О. Луговая Корректор О. Ковинская Тираж 648 Подписное Редактор М. ВасильеваЗаказ 3867/38 ЦИ И И ПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб д, 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Газ поступает в горелку через газоподводящий патрубок 2 и разделяется в горелке на два потока. Один поток поступает в центральную газовую трубу 4, а другой идет в кольцевую щель между центральной 4 и наружной 3 газовыми трубами и выходит в воздушный поток через отверстия 5. Чтобы газ равномерно распределялся по воздушному потоку, отверстия 5 выполнены разного диаметра и...

Номер патента: 672227

Опубликовано: 05.07.1979

Автор: Алексеев

МПК: D01B 7/04

Метки: коконов, недомотанных, пленок, сортировки

...лотком, и ограничитель перемещения пленок, установленный в нижней части лотка.На чертеже схематически изображеноустройство для сортировки. Устройство содержит загрузочное приспособление 1, являющееся выгребной решеткой, установленной в тазу кокономотального автомата, наклонный сортировочный лоток 2, снабженный в нижней своей части ограничителем 3 перемещения пленок, две сборные емкости 4 и 5, установленные под лотком 2, и скребок 6, установленный над лотком 2,Устройство работает следующим образом.При работе кокономотального автомат выгребная решетка или загрузочное прис672227 Составитель Г. НовТехред О. ЛуговаяТираж 515дарственного комитетизобретений н открЖ - 35, Раушская ннт, г. Ужгород, ул. иковаКоррекПодписа СССРытийаб., д....

Номер патента: 672194

Опубликовано: 05.07.1979

Авторы: Алексеев, Кухтин, Насакин, Петров

МПК: C07C 121/28

Метки: тетрацианэтана

...продуктов, что позволяет отказаться в этом процессе от применения дополнительного растворителя. Кроме того, использование диметилфосфита повышает выход тетрацианэтана до 98%,П р и м е р 1. К 40 мл технического диметилфосфита, охлажденного до 0-(+2) оС, при перемешивании добавляют порциями 12,8 г тетрацианэтилена с такой скоростью, чтобы температура реакционной смеси (реакция экзотермична) неопревышала 5 С. После добавления всего количества тетрацианэтилена продолжают перемешивание до исчезновения скрашивания пробы реакционной массы с М, Н - -диметиланилином (образование й -комп) По окончании реакции ют высаживанием в 200 10 мл концентрированной той холодной воды фильт Э результате выделяют 1672194 3тетрацианэтана, т. разл. 167-170 С...

Номер патента: 672044

Опубликовано: 05.07.1979

Авторы: Алексеев, Бородулин, Мац, Шанин

МПК: B29B 1/032

Метки: брикетов, высоконаполненных, кольцевых, полимеров, тонких

...8, В верхней траверсе 2 установлена направляющая втулка 9,в которой размещен пуансон 10, Давление напуансон воспринимает пружина 11.Привод вращения матрицы (на чертеже не показан) связай со шкивом 12, размешенным на винте 5 между упорными подшипниками 13.Устройство работает следующим образом,В пустую матрицу: 7 засыпается днспсрсныйматериал и включается привод (на чертеже непоказан). Матрица 7,врашаясь, движется с винЦНИИПИ Заказ 3788/17 Тираж 7 ное лиал ППП Патент", г. Ужгород, ул, Проектн 3том 5 вверх. Дисперсный материал за счет цент робежных сил распределяется по краям матрицы 7. При соприкосновении материала с пуансо; ном 1 0 начинается тюстепенное уплотнение материала. Пуансон с увеличением давления движет.ся вверх, сжимая...

Номер патента: 670853

Опубликовано: 30.06.1979

Авторы: Алексеев, Бабин, Резников, Рощина

МПК: G01N 3/32

Метки: испытания, образцов, цилиндрических

...в плоскости, параллельной оси захвата образца, средства нагружения и вращения образца (21,Недостатком устройств является невозможность имитации эксплуатационных условий, так как на них невозможно создатьвращательно-поступательное движение жидкости вокруг и вдоль образца. мере 1 размещена дополни рическая камера 17 с про овой канавкой 19, а емкост тробежный насос 20 для по меру 1.. Морозе орректор Е. Хмелев Заказ 1148,91 ПО Поиск:Изд.407осударствеиного комитета 113035, 51 осква, Ж.З пографиа, пр, Сапунова, 2 Устройство работает следующим образом.Образец 2 при испытании приводится во вращение электромотором 11 и нагружается постоянным изгибающим магнитом грузом 7, который перемещается по рычагу 10. Нагрузка на образец 1 передается через...

Номер патента: 670820

Опубликовано: 30.06.1979

Авторы: Алексеев, Ерошкин, Кайданов

МПК: G01G 11/14

Метки: весоизмерительное

...через функциональный преобразователь на вход датчика производительности.На чертеже представлена функциональная схема предлагаемого устройства.Весоизмерительнос устройство содержит ленточный транспортер 1 с приводом 2, за670820 Заказ 1699/7 Изд, Мз 391 Тираж 780 Подписное . НПО Поиск Типография, пр, Сапунова. 2 грузочный бункер 3, установленный над лентой 4 транспортера 1, грузоприемный механизм 5, механизм 6 натяжения ленты 4, измеритель 7 натяжения ленты 4, функциональный преобразователь 8, датчик 9 5 производительности и интегрирующий прибор 10. Датчик 9 производительности, например, может состоять из преобразователя 11 силы и преобразователя 12 скорости ленты 4, а также множителя 13, 10Весоизмерительное устройство работает следующим...

Номер патента: 670818

Опубликовано: 30.06.1979

Авторы: Алексеев, Даниэльс, Ерошкин, Крюков, Правдолюбов, Чорголашвили

МПК: G01G 11/08

Метки: весовой, действия, дозатор, непрерывного

...2, задатчика 3, выход которого 10через один из входов блока сравнения 4 ирегулятор 5 соединен со входом усилителямощности 6 привода питателя 2, весоизмерителя 7, выполненного в виде отдельноготранспортера, концы которого опираются 15на силоизмерительные преобразователи 8и 9, установленные под концами транспортера, алгебраического сумматора 1 О и дифференциатора 11, Выход силоизмеритсльного преобразователя 8 соединен с входом 20дифференциатора 11 и с одним из входовалгебраического сумматора 10, второй итретий входы которого соединены соответственно с выходами дифференциатора 11 исилоизмерительного преобразователя 9, а 25выход сумматора 10 соединен со вторымвходом блока сравнения 4.Дозатор работает следующим образом.Дозируемый...

Номер патента: 670803

Опубликовано: 30.06.1979

Авторы: Алексеев, Козлов, Кухарская, Надточий

МПК: G01B 11/06

Метки: вакуумным, испарением, нанесенных, подложку, покрытий, толщины, тонких

...подложки и измеряемого покрытия, Е и О - точки на границе измеряемого покрытия и реплики.Далее для увеличения контрастности реплику необходимо оттенить тяжелым металлом (платиной, хромом, золотом). Это осуществляется (см. фиг. 2), например, следующим образом; в установке 5 типа ВУПреплику помещают с наклоном, равным углу у (который является углом оттенения реплики), производят разогрев указанных сортов металла до температуры парообразования. Образовавшиеся мельчайшие частички металла 6, испаряясь, осаждаются на реплику, причем оттенение должно производиться вдоль направления рисок (см. фиг, 3, где Б - напыленный слой после первого оттенения).Новым этапом подготовки образца является нанесение на оттененную реплику технически чистого...

Номер патента: 670507

Опубликовано: 30.06.1979

Авторы: Алексеев, Дорофеев, Иванов

МПК: B65G 47/38

Метки: полиматериалов, поперечном, счетчик, транспортере

...2 б длины заданного сорта,а затем на регистрирующие счетчики 27 и28 длины оперативный период и по каждомч пакетуСигналы с реле 23 наличия доски с помощью реле 21 сорта и бесконтактных выключателей 19 подаются на счетчики 29 и30 штук соответствующего сорта за оперативный период и по каждому пакету и одновременно на счетчик-ограничитель 31числа досок в пакете.При достижении заданного числа досокв пакете срабатывает сигнальное реле 32,включающее сигнал 33 о готовности пакета и осуществляющее с помощью магнигного пускателя остановку транспортера 1.После остановки транспортера 1 производится съем показаний регистрирующихсчетчиков штук и длины по пакету, и пакетвыкатывается из отсека.По окончании оперативного периода(смены, окончании...

Номер патента: 670435

Опубликовано: 30.06.1979

Автор: Алексеев

МПК: B27L 1/00

Метки: короснимателей, прижима, роторного, станка, стволообрабатывающего, усилия

...растяжения упругого элемента устройства прижима короснимателей станка.Величина усилия Р, создаваемого растяжением упругого элемента 5 (фиг. 1)Р=К, 5(о) (6) 5= 2 йсоз тз 1 п/2,где К,=1 да - коэффициент жесткости упругого элемента;а - угол наклона механическойхарактеристики упругого элемента;Я - радиус окружности точеккрепления упругих элементовна натяжном шкиве;у - угол, характеризующий величину растяжения упругогоэлемента.Поскольку у=р) и пределы изменения р и (р известны и ограничены, то функциональная зависимостьР = К,2 Ясоз; з 1 п(2(9) реализуется с помощью функционального преобразователя. С выхода компенсационного устройства 9 сигнал поступает на вход функционального преобразователя (профильного потенциометра) 11, При этом...

Номер патента: 670296

Опубликовано: 30.06.1979

Авторы: Алексеев, Богачев, Куринный, Невский

МПК: A61B 3/10

Метки: взгляда, направления

...постоянный магнит 9, а в бороздках стекол 5 и 7 - электропроводники 10 и 11, которые образуот сетку и выполнены диаметром не более длины отрезка, соответствующего углу остроты зрения. Магниты 9 установлены на отрезках линий взгляда, пересекающих одновременно проводники 10 и 11 по всему стеклу 6 (т. е. в точках пересечения их проекций). Магниты 9 соединены одним торцом непосредственно с проводником 11, а другим (торцом У) через ферромагнитный порошок 12 - с проводником 10, образуя контакт между проводниками 10 и 11. Магнит 4 торцом У обращен в торец У магнита 9, причем магнит 4 имеет силу намагничивания больше, чем магниты 9 каждый по отдельности. Проводники 10 и 11 соединены с измерительной аппаратурой (на чертеже не...

Номер патента: 669408

Опубликовано: 25.06.1979

Авторы: Алексеев, Журавлев

МПК: G11C 5/02

Метки: блоков, запоминающих, матриц, памяти

...121. Недостатком способа является то, что при прошивке второго и последующих слоев проводов не исключается возможность переплетения проводов разных слоев. С целью снижения возможОМИНАЮЩИХ МАТРИЦ МЯТИ тедовательность операции при пропредлагаемым способом следующая. рритовые сердечники ориентируют и уют на подложках. Набор подложек трицу размещают и закрепляют на м основании. Прошивают провода перлоя. Для прошивки проводов второго одложки изгибают по форме цилинкоторого образующая параллельна669408 Составитель В. Гуркина Редактор Р. Антонова Техред О. Луговая Корректор Г. Назарова Заказ 3668/43 Тираж 680 Подписное ЦН И И ПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35 Раушская наб., д. 4/5 филиал П...

Номер патента: 669407

Опубликовано: 25.06.1979

Авторы: Алексеев, Журавлев

МПК: G11C 5/02

Метки: блоков, запоминающих, матриц, памяти

...в места закрепления на основании осуществляют, сдвигая последовательно по проводам сначала одной, а затем другой координаты.Использование предлагаемого способа позволяет простыми техническими средствами сформировать сгглошное ферритовое поле матрицы, пригодное для механизированной прошивки и позволяюшее снизить затраты и улучшить условия труда при ручной прошивке,Способ изготовления запоминающих матриц для блоков памяти, включающий закреп 4ление подложек на основании, фиксацию сердечников на подложках, прошивку сердечников координатными проводами, отличаюигийся тем, что, с целью повышения быстродействия изготовления запоминающих матриц, подложки перед прошивкой обрезают по краю на расстоянии, равном половине шага размещения...

Номер патента: 669045

Опубликовано: 25.06.1979

Авторы: Александров, Алексеев, Савин, Тарасов, Шепелев

МПК: E06B 3/24

Метки: стеклопакет

...осушцтслем, снабжен проклалкамц цз нцзкотсплоцроволцого материала, вынслненнымн по форме ц;веллера. охватываюшцмц по внутреннем) ко 1 ггуру рзс порную рамку ц снабженными за 1 цслкамц лля соелиненця цх с рзсцор 1 гой рамкой.На чертеже показан цреллагаемый стеклопакет.Стеклопдкет включает ц 1 р 1 ллсльно расположенные стекла 1, герметпцно склеенные с полой металлической распорной рамкой 2, по внутреннему контуру которой образована шель 3, а полосТь 4 рамки заполнена осушителем 5.Стеклопакет снабжен проклзлкамц 6, выполненными по форме швеллера ц охватывающими по внутреннему контуру распорную рамку, црц этом проклалкц снабжены зашелкамц 7 лля соелиненця цх с распорцой рамкой. Стеклопакет цо всему контуру гсрметизируется нетверлею...

Номер патента: 669014

Опубликовано: 25.06.1979

Авторы: Аксенова, Алексеев, Бржозовский, Страхаль

МПК: E02D 17/14

Метки: винтонабивных, грунте, свай, формования

...шаг винтового бура;л - числО оборОтОВ ВинтОВОГО бура;шаг зубчатой рейки;число зубьев зубчатого леса;й,- число Обор колесаЯа фиг. 1 изображенау 1 тсьновка общий ВКД; надаточный механизм,Она имеет полноповоротныйвой кран 1 со стрелой 2, стойИапРВВЛЯЮЩИМИт ПРИВОД ВРаЩЕНРреткой 5, Вибратор 6, вкнтовоРаздаточный механизм имеет зуГДЕ колесо 8. сОГ)ягаюедееся с зубчатойрейкой 9 закрепленной на стой 1(е 3,Установка Работает слеДуюЩим Обре"ЗОМ,Винтовой бур 7 с теряемым башмакоми арматурой при непрерывном ВРащенииввинчивается В грунт при этом привоц аВРЗЩЕКИЯ 4 С РаЗДатОЧНЫМ МЕХаНИЗМе)Ы СПОМОЩЬЮ ЗУбчатого колеса ь ПРИНУДИтельно перемещает привод Вдоль тойки по зубчатОИ Рейке 9 со скоростьюесоответствующей скорости ввинчиваэия 101 или Вевинчивания...

Номер патента: 668953

Опубликовано: 25.06.1979

Авторы: Алексеев, Леонтьева, Соловьев

МПК: C21D 1/78

Метки: отливок, слитков, стальных, термической

...Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-З 5, Раушская наб д. 4/5Филиал 1 Ц 1 П Патент", г, Ужгород, ул, Проектная, 4 Бель изобретения - повышение механических свойств, уменьшение межкристал- литного растрескивания и флокенообра-. зования в слитках и отливках из углеродистой и легированной стали перлитного и мартенситного классов.Это достигается тем, что, после кристаллизации слитков и отливок перед диффузионным отжигом проводят обезводораживающую обооаботку при температуре Аа-(30-60 С) с выдержкой в течение 15-30 ч на 100 мм сечения.Практическая реализация способа заключается в следующем. После кристаллизации отливки или слитки накапливаются в печи при температуре 6 10 о670 С с выдержкой в...

Номер патента: 668778

Опубликовано: 25.06.1979

Авторы: Алексеев, Безмозгин, Гирский, Жуков, Мангасаров, Матвеев, Мурасов, Петров, Чижиков, Шпильфогель

МПК: B22D 11/07, B22D 11/10

Метки: защитно-смазывающий, разливки, состав, стали

...также зашитно-смазываюшаясмесь, содержащая животный уголь и шпат12),Такая смесь приводит к повышению15поверхностного и объемного наутлерожив а ння металла,Цель изобретения - улучшение качества металла и снижение его себестоимости,:Это достигается применением извест 20 ного пнрокарбона в качестве защитносмазываюшего состава при разливке стали. Пирокарбон представляет собой углеродисто-минеральный тонко измельченный порошок, являюцийся продуктом термической обработки некомпостцруемых бытовых отходов при температуре 500- 600 С с ограниченным доступомокислорода. Пирокарбон, обладающий хорошими изолируюшими и смазываюцими свойства-, ми, в количестве 220-450 г/т стали вводят для зашиты мениска металла и обеспечивают тем самым получение...

Номер патента: 667833

Опубликовано: 15.06.1979

Авторы: Алексеев, Сенкевич

МПК: G01L 1/10

Метки: датчик, компенсационный, перемещения, струнный

...упругим элементом, например пружиной сжатия, один конец которого соединен с пьезопреобразователем, а другой - с перемещающимся объектом.На чертеже показана схема описываемого датчика.Струна 1 упругий элемент 2 соединеныс одной стороны с перемещающимся объектом 3. Автогенератор 4, являющийся возбудителем колебаний струны, и генератор эталонной частоты 5 подключены к разным входам блока сравнения 6, выход которого через формирователь 7 сигналов управления подключен к индикатору 8 и пьезопре образователю 9, соединенному со струнойи упругим элементом.При работе датчика сигнал рассогласования с блока сравнения 6 поступает на667833 формула изобретения Составитель В. Парфентьев Техред О. Луговая Корректор Г. Решетник Тираж 1089 Подписное ЦНИИ...

Номер патента: 667741

Опубликовано: 15.06.1979

Авторы: Алексеев, Кабельский, Куликов, Петров

МПК: F16J 3/00

Метки: гофрированной, жесткости, оболочки, сильфонов

...является повы шение точности замера жесткости.Эта цель достигается тем, что в корпусе установлен дополнительный сильфон, один торец которого герметично соединен с заглушеннымиспытуемого сильфона, а другонен с корпусом.Сущность изобретения поясняетсячертежом.Устройство состоит из герметичного корпуса 1, испытуемого сильфона2, поджатого на определенную величину, и дополнительного сильфона 3,С заглушенным торцом испытуемогосильфона 2 соединен шток 4, проходящий внутри оболочки сильфона и взаимодействующий с измерительным устройством 5. Корпус снабжен штуцеромб для подачи рабочей среды.Устройство работает следующим образом,11 ри подаче рабочей среды в корпус 1 через штуцер б сильфон 2 сжимается и передает усилие через шток4 на...

Номер патента: 667738

Опубликовано: 15.06.1979

Авторы: Алексеев, Вахнин, Ветчинкин, Казаков, Потапов, Федоровский

МПК: F16H 57/04

Метки: поворотный, редуктор

...трубопроводом между собой и с трущимися частями редуктора.Кроме того, с целью изменения ре-жима смазки дополнительные поверхности образованы отдельными элементами, установленными в корпусе своэможностью регулирования зазорамежду ними и шестернями.На чертеже показан поворотный редуктор, продольный разрез.Поворотный редуктор содержит корпус 1, размещенные в нем шестернии устройство для подачи смазки,667738 Формула изобретения 3се 1 -илидополнительную поверхность3, вйполненную отдельно от корпуса1 в виде кольцевого вкладыша, установленного с воэможностью регулирования его положения относительношестерни 4. Дополнительные поверхНости 2 и 3 образуют с шестерйями 4и 5 полости нагнетания б и 7, которые соединены между собой трубопроводом...
