Номер патента: 1134436

Опубликовано: 15.01.1985

Авторы: Алексеев, Малый, Плетнев

МПК: B60T 13/22

Метки: средства, тормозной, транспортного, цилиндр

...достигается тем, что в тормозном цилиндре транспортного средства, содержащем корпус с крышками, расположенный в корпусе полый поршень, разделяющий полость корпуса на камеру подачи рабочей жидкости и камеру, в которой установлена силовая пружина, и механизм растормаживания в виде пропущенного сквозь крышку винта с головкой, головка винта расположена внутри полого поршня, резьбовая часть винта выполнена выступающей наружу, силовая пружина установлена между головкой винта и крышкой корпуса, а гайка размещена на наружной части винта и удалена от крышки на величину контрольного зазора.На чертеже изображен тормозной цилиндр транспортного средства, общий вид.Тормозной цилиндр состоит из корпуса 1, в котором установлены тормозные колодки 2 и...

Номер патента: 1134246

Опубликовано: 15.01.1985

Авторы: Алексеев, Кирин, Пейсахов, Славинский, Тишин

МПК: B08B 3/02

Метки: внутренней, контейнеров, мойки, поверхности

...ж 1 Д кости ц соедгНен с ним труООцроводом для самотечной доливки, гри этом заборный цатруоок насоса соединен с отсеком промыв. ки, а его напорный патрубокс нагцетательным трубопроводом и отсеком очищенной жидкости.На чертеже показано устройство для мойки внутренней поверхности контейнеров, продольный разрез.УстрсгЙСТво содержит самоходное шасси 1 с отсеком очищенной жидкости 2 в виде цистерны. В передней части шасси ниже отсека очищсццой жидкости 2 расгОложен отсек промывки 3 со сливным краном 4 и сетчатым бункером-накопителем 5. Под о- секом очицепной жидкости 2 расположен насос б с заоорцым 7 и.напорным 8 патрубками. Заоорный ггатрубок 7 соединен с отсеком промывки 3 учгсткоу трубопровода 9 с фильтром 1 О и вентилем 11, а...

Номер патента: 1133210

Опубликовано: 07.01.1985

Авторы: Алексеев, Шишмаков

МПК: B66C 1/06, B66C 1/42

Метки: захватное

...5 СтРУжКИ1 с(ь :3 брегси 5 - распирецие цомс 11.К,(с 1 РЬ( .)с)Х(с)т)с)С Х 1 РУ.3 в. 5;пар(ирцо закреплецныс ца цей .1)уГе 13 В 31 НЫ РьЧс 1 Г 1, ЗЛСК(РХ)с 13 ИГ, ХС.ии)л(с (ц(,и на 060 Ймс (. Возч)жнсзьк В(.р Ик;,1 ЬН 0 11(РЕ(Е 1(С 51 ЯкРЬ. КИ(СЬ(с)Т 30с(Е( КИ С ВЯЗ;)НИЫИ С ИОЧОЦСЬЮ ТЯГ С ВСРХНЧ,(С 1)МИ Зс) Вс)ТЦЬ РЫЧс)ГОВ, И З,1 ЧСНТца вески ца грхиоЛ 3 ьс ч и о чаи(ии х,,еле,с 11(й 1(ркрсГсц к у,ектн)ма 3 итч,котРы 1 хс Га поилец цс 1 Обойс)сс омц(ьО6 ы ст р (с сье "1 и ы х эл Р м сто В к 1)(. ИГ 1 е(3 и 53,11 фиг. 1 изображсцо захватцос ) сзройство, обпсий 3(л; ца риг. 2 ) зсл1 с и 1; на (1)иГ. 3 с х Бс(тцсоойство с 1.-образцыми захватць рыча.Г,МИ; Ца фп. 4 - РаЗРЕЗ сс Л фГ.,З. ДОЛ(хвст(ое хстрОЙСТВО СО.то;(обимы 1 ф(г.),...

Номер патента: 1133181

Опубликовано: 07.01.1985

Автор: Алексеев

МПК: B65D 88/54

Метки: контейнер

...обслуж ива ние известного контейнера является недостаточно удобным,что приводит к снижению эксплуатационных свойств,Цель изобретения заключается в улучшенин эксплуатационных свойств контейнера.Поставленная цель достигается тем, чтов контейнере, содержащем две шарнирносоединенные между собой половины с днищами, одно из которых имеет опору, вер- ЗОтикальные боковые стенки, снабженныегрузовыми и разгрузочными крюками, фиксатор и защелку затвора, разгрузочныекрюки, установленные на стенках одной изполовин контейнера, выполнены в виде рычагов, шарнирно укрепленных с возможностью перемещения в вертикальной плоскости и связанных тягой с защелкой затвора. Кроме того, защелка затвора выполнена в виде накидного крюка.На фиг. 1 изображен...

Номер патента: 1132216

Опубликовано: 30.12.1984

Авторы: Алексеев, Шатерников, Яблочкин

МПК: G01N 27/90

Метки: дефектоскоп, коротких, электромагнитный

...положениях края изделия. В данном случае режим контроля выбран в немагнитной области комплексной плоскости вносимых сопротивлений. 5Дефектоскоп состоит иэ вспомогательных преобразователей 1-6для примера выбрано число И = 3 ), первого.измерительного преобразователя 7, второго измерительного преобраэова теля 8, первого Формирователя 9, второго формирователя 10, первого регистра 11, второго регистра 12, блока 13 вычисления разности, блока 14 сравнения, преобразователя 15 кода, 15 распределителя 16, блока 17 сортировки, Цифрой 18 обозначен трубопровод, на котором вдоль его оси крепятся измерительные преобразователи 7 и 8 и вспомогательные преобразоватЕли 1-б, Контролируемые изделия 19 перемещаются внутри трубопровода 18. Вспомогательные...

Номер патента: 1131922

Опубликовано: 30.12.1984

Автор: Алексеев

МПК: D01B 7/04

Метки: запарки, коконов

...коконов в емкость контейнера последующего отсека камеры. Устройство имеет загрузочное средство 16 с заслонкой 17 ивыгрузное средство 18, а также систему трубопроводов 19 для подачи воды ипара,Усроиство работает следующим образом.Коконы порционно периодически подаются в загрузочное средство 16, камера которого одновременно является пропарочной и имеет заслонку 17. при этом в первоначальный момент траверсас сетчатыми контейнерами 6 находится в верхнем положении. В каждом отсеке 3, 4 и 5 камеры устанавливается средство 8 с исполнительным элементом 9, которое может быть выполнено в виде поплавковой опо ры, а исполнительный элемент выполнен с возможностью регулирования высоты путем его вывинчивания из поплавковой опоры. Вода для камеры...

Номер патента: 1131032

Опубликовано: 23.12.1984

Авторы: Алексеев, Медведев, Ободовский, Рощин, Тимофеев

МПК: H03K 5/13, H03M 13/05

Метки: заданной, импульсов, кодовой, комбинации, селектор

...для выходного кода дополнительного дешифратора 7 мннимизиру". ется по известным правилам. На выходе первого элемента ИЛИ 8 долженЗО сформироваться выходкой сигнал, когда в регистре 2 сдвига записаны последовательности импульсов, перечисленные в табл. 1 и 2. Если необходимо рассчитать дешифратор на Формирование сигнала, когда входная импульсная последовательность отличается от заданной кодовой комбинации в трех разрядах, в соответствующей таблйце будут СЗ = 84 строки с искаженными символами, формула для вы.",з40 ходного кода первого элемента ИЛИ 8 примет иной вид и т.д. При формировании сигнала на выходе первого элемента ИЛИ 8, т,екогда в регист ре 2 сдвига будет записана входная45 комбинация, в точности соответствующая заданной, либо...

Номер патента: 1131026

Опубликовано: 23.12.1984

Авторы: Алексеев, Злоказов, Карро-Эст, Поляков

МПК: H03H 9/42

Метки: акустических, волн, поверхностных, фокусирующий

...сходящегося волнового фронта,Целью изобретения является повыше ние эффективности фокусирования энергии ПАВ.Поставленная цель достигается35 тем, что в фокусирующем преобразователе ПАВ секции преобразователя в каждой группе из 1 секций выполнены с возрастающим к периферии преобразователя количеством пар встречноштыревых электродов, выбранным из соотношения На чертеже представлен фокусирующий преобразователь ПАВ.Фокусирующий преобразователь ПАВ содержит пьезоэлектрическую подложкус расположенной на ней системой встречно-штыревых электродов 2, разделенной по апертуре симметрично относительно оси преобразователя на (2 М+ 1) с екций 3 .Секции преобразователя в каждой группе из 1 секций выполнены с возрастающим к периферии числомпар...

Номер патента: 1130739

Опубликовано: 23.12.1984

Авторы: Алексеев, Вайншток, Лернер

МПК: G01B 17/00

Метки: акустический, длины, измеритель, протяженных

...каскада задержки, выход мультивибратора индикации соединен свторым входом измерителя времени,второй вход элемента ИЛИ соединенс выходом каскада запуска, второйвход триггера запуска соединен с выходом ждущего мультивибратора, выходтриггера запуска соединен с вторымвходом сумматора и входом первогоинтегратора, выход генератора синусоидальных колебаний соединен с управляющим входом каскада задержки, выход триггера Шмитта соединен с вторым входом триггера длительности,второй выход каскада задержки соединен с вторым входом электронного ключа, выход каскада обработки соединенс вторым входом мультивибратора, тре-тьим входом измерителя времени ивторым входом элемента И, а выходгенератора зоны соединен с вторымвходом второго интегратора.1На фиг1...

Номер патента: 1130661

Опубликовано: 23.12.1984

Авторы: Алексеев, Зверев, Самойленко, Царев

МПК: E02B 8/08

Метки: гидравлический, лесоподъемник

...и нижним бьефом и герметичнуюкамеру, оборудованную затворами на входеи выходе, и подъемную шахту, имеющуювход и выход, снабжен устройством для Зоввода пучка лесоматериалов в подъемнуюшахту и вакуум-насосом, шахта герметически перекрыта сверху и вход в нее заглублен под уровень нижнего бьефа, герметичная камера примыкает к выходу шахты со35стороны верхнего бьефа, а верхние их частисоединены с вакуум-насосом.Причем устройство для ввода пучка лесоматериалов в подъемную шахту выполнено в виде шарнирно параллелограммногомеханизма толкателем. 40На фиг. 1 дана схема гидравлическоголесоподъемника; на фиг. 2 - схема вводапучка лесоматериалов.Лесоподъемник содержит подъемнуюшахту 1, герметически перекрытую сверху,и герметичную камеру 2,...

Номер патента: 1129073

Опубликовано: 15.12.1984

Авторы: Алексеев, Колобов, Кушляев, Панев, Ронжин, Савин

МПК: B27B 17/00

Метки: лесозаготовительной, орган, режущий

...имеющим паз, причем на кронштейне посредством 40 резьбового соединения:и прижимной планки закреплена имеющая центральный и боковые пазы шина с пильной цепью и механизмом ее натяжения в виде упора с резьбовым отверстием и натяжным винтом, упор имеет основание, длина которого больше длины 45 упора, а высота больше толщины шины, причем размеры основания равны размерамцентрального паза шины, а верхняя частьчоснования расположена в пазу кронштеина, ширина которого равна ширине верхней части основания упора.На фиг. 1,изображен режущий орган, вид сбоку с разрезом в продольной оси; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 2; на фиг. 4 - упор. 55Режущий орган лесозаготовительной машины состоит из привода 1 и...

Номер патента: 1128045

Опубликовано: 07.12.1984

Авторы: Алексеев, Огородников, Осадчук

МПК: F16L 59/06, F16L 59/08

Метки: изоляция, тепловая, экранно-вакуумная

...и равномерно расположенные по всей поверхности металлического экрана,а другой слой герметично прилегает к первому слою.В целях уменьшения теплопровод- " ности самих экранов от предыдущего слоя к последующему Форма внешней поверхности герметичных полостей, заполненных теплоаккумулирующим веществом, выбирается сферической либо конической, позволяющей обеспечить минимальную площадь контакта . соседних слоев между собой.На чертеже схеметически представ лена конструкция тепловой изоляции.Тепловая изоляция включает внешний кожух 1, который заполняется набором металлических двухслойных экранов 2 и 3. Один из этих слоев 3 выполнен со специальными выштамповками сферической или конической Формы, которые заполняются теплоаккумулирующим...

Номер патента: 1127734

Опубликовано: 07.12.1984

Авторы: Алексеев, Глаголев, Зубкин, Кузнецов, Фисенко, Шувалов

МПК: B23P 1/02

Метки: электроэрозионной

...симметрииделительного механизма,и - глубина вреэания электрода.На фиг. 1 показано устройство,общий вид, на фиг.2 - вид А нафиг.1, на фиг. 3 - вид Б нафиг. 1, на фиг, 4 - взаимноерасположение электродов и обрабатываемых каналов. На фиг.5 развертка по лопаточному венцу.Устройство содержит делительный механизм 1, на шпинделе 2 которого устанавливают обрабатываемуюдеталь 3. На шпинделе 2 установленкронштейн, .состоящий из стойки 4и съемной планки 5. На планке .5 по обе стороны обрабатываемогоколеса установлены валы 6 в опорахкачения. На валах установленыэлектрододержателн 7. Осн вращениявалов 6 расположены по касательной к окружности радиуса г, описанной вокруг центральной оси делительного механизма, Оси валовразмещаются на расстоянии О...

Номер патента: 1128309

Опубликовано: 07.12.1984

Авторы: Алексеев, Коптев

МПК: H01K 3/22

Метки: введения, галогена, лампу

...местом отпайки частей штенгеля.Конец 6 штенгеля служит местом подсоединения с позицией откачного поста. Вовнутрь штенгеля введена игла7 дозатора 8. Предлагаемый способ введения галогена испытан на выСокоинтенсив-ной лампе КГИ 110-900 имеющей внутренний объем 5 см.Были изготовлены образцы ламп ГКМ 110-900 со штенгелями, имеющими отростки 3. С помощью дозатора 8, настроенного на дозу 10 мкл, вводят в отросток 3 раствор бромида меди (4) с концентрацией 50 мкг/мкл, после чего конец. 6 штенгеля подсоединяют к позиции откачного поста, в процессе вакуумирования пары растворителя удаляются, а бромнд меди остается в отростке.В процессе откачки проводят опера- . ции по термической обработке тела накала и колбы лампы. После чего лампу наполняют...

Номер патента: 1126512

Опубликовано: 30.11.1984

Авторы: Алексеев, Белоцерковский, Ереснов, Лызо, Павлик, Стельмашенко, Токарев

МПК: B65F 3/02

Метки: контейнеров, кузов, мусоровоза, разгрузки

...конец рамки неподвижной зажимной губки выполнен в виде клина, наклонная поверхность которого обращена наружу.На фиг. 1 схематично изображено устройство для разгрузки контейнеров в кузов мусоровоза, вид сбоку; на фиг. 2 - то же, вид А на фиг. 1; на фиг. 3 - то же, вид Б на фиг. 2; на фиг 4 - то же, вид В на фиг. 1; на фиг. 5 - кинематическая схема устройства, положение с отведенной подвижной зажимной губкой; на фиг. 6 - то же, положение с прижатой подвижной зажимной губкой,Устройство включает смонтированную на раме 1 мусоровоза с возможностью поворота в вертикальной плоскости несущую стрелу 2 и закрепленный на ее свободном конце с помощью шарнира 3 захват, также установленный с возможностью поворота в вертикальной плоскости от...

Номер патента: 1126406

Опубликовано: 30.11.1984

Авторы: Алексеев, Варламов, Тентюк, Торба

МПК: B23Q 3/155

Метки: многооперационный, станок

...36 соединен с источником давления 40, а другой - через подпорный клапан 41 .со сливом -38. Один изканалов гидрораспределителя 39 соединен с гидрораспределителем 36, адругой - с источником давления 40.Кроме того, гидромагистраль 34 соединена через обратный клапан 42 сгидрораспределнтелем 39.Работа станка происходит следующим образом.Приспособление-спутник 7 с закреп 30ленной на нем. деталью 6, предварительно загруженный на устройствообмена. приспособлений-спутников 15,с помощью механизма транспортирования приспособлений-спутников 10 по- З 5дается на стол 3 станка. Во время1движения приспособления-спутника 7 поворачивается вокруг оси 19 под воздействием привода 17 верхняя часть18 боковой стенки ограждения 16, анижняя часть...

Номер патента: 1126314

Опубликовано: 30.11.1984

Авторы: Алексеев, Живайкин, Кудрявцев, Новожилов

МПК: B01D 53/18

Метки: аппарат, тепломассообменный

...особенно в условиях агрессивных сред, и, как следствие, приведет к быстрому выходу аппарата из строя. Блоки пластин с горизонтальными гофрами, расположенные в этой зоне в межтрубном пространстве, турбулиэуют и перераспределяют по сечению аппарата поток охлаждающего агента, поднимающегося снизу вверх, что приводит к увеличению интенсивности теплообмена. Угол поворота блоков пластин относительно друг друга зависит от размещения труб в трубных решетках. Например, при размещении40 55 труб по вершинам правильного треугольника величина угла составляет60 (фиг. 2-4), Расттоложентте выводного патрубка охлаждающего агентаобусловлено следующими причинами:5коэффициент теплоотдачи верхнейчасти аппарата при пленочном стекании охлаждающего агента...

Номер патента: 1126244

Опубликовано: 30.11.1984

Авторы: Алексеев, Григорьев, Журов, Киреев, Лыкасов, Мясковский

МПК: A01F 15/00

Метки: пресс, сено-соломистого

...посредством сливного клапана с нагнетательным трубопроводом, а элементы щелевого контакта размещены в другом колене трубки.45Кроме того, в С-образной трубке выполнено дополнительное отверстие, расположенное на уровне элементов щелевого контакта.На фиг. 1 схематически представлен предлагаемый пресс для сено-соломистого материала; на фиг. 2 - У-образная трубка.Пресс для сено-соломистого материала включает в себя гидропневмоаккумулятор 1, подборщик 2, питающий транспортер 3, систему прессующих рабочих органов с прессовальной камерой 4, на которой смонтиро вана рамка 5 для натяжения ремней 6, гидроцилиндр 7, систему синхронной подачи консервирующей жидкости в прессуемый материал, включающую плунжерный насос 8, всасывающий трубопровод...

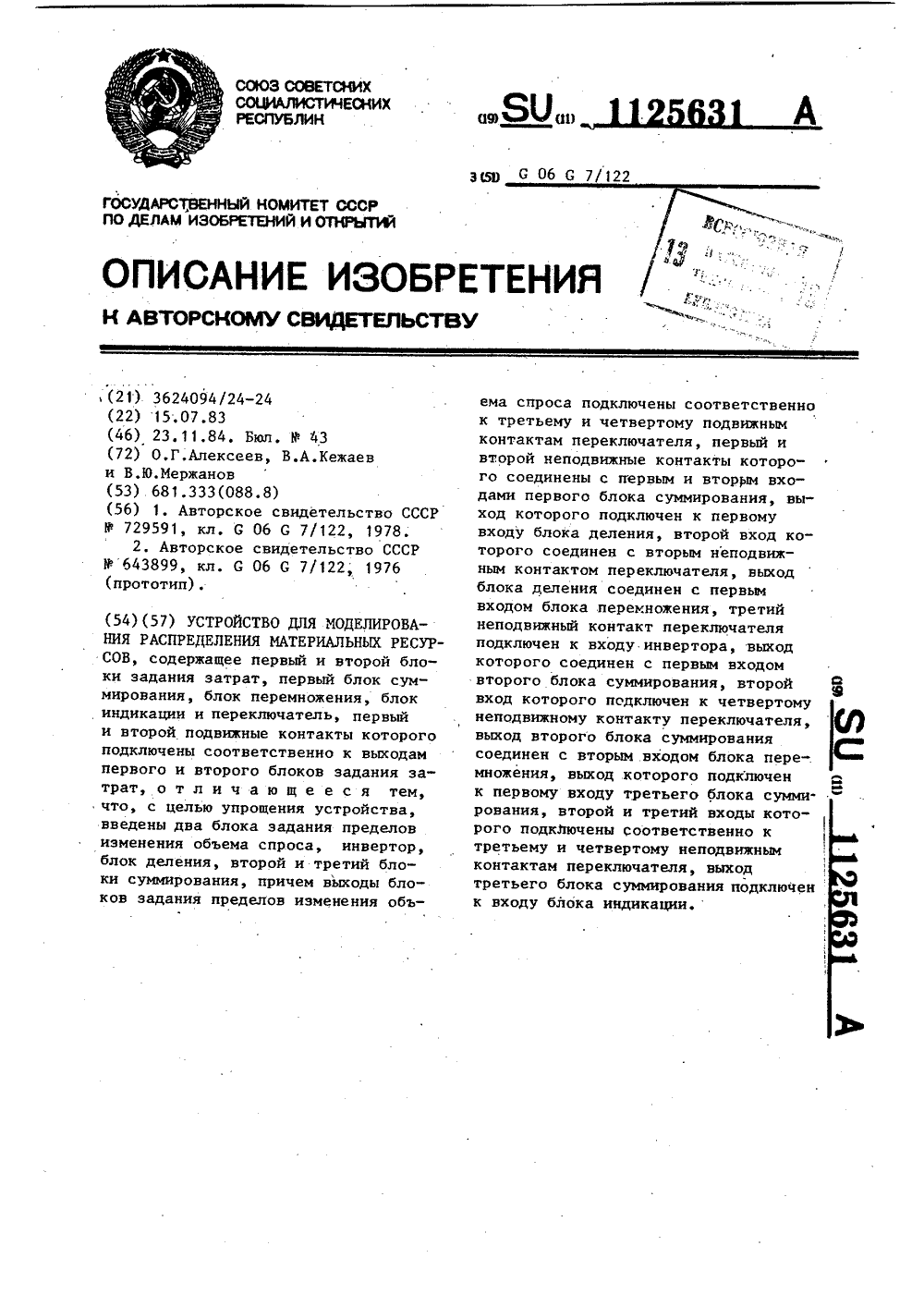

Номер патента: 1125631

Опубликовано: 23.11.1984

Авторы: Алексеев, Кежаев, Мержанов

МПК: G06G 7/122

Метки: материальных, моделирования, распределения, ресурсов

...каждого из которых через соответствующий блок умножения на постоянный коэффициент подключен к соответствующему входу блока суммирования,. блок задания нелинейности, переключатели, блоки задания постоянных коэффициентов, блок задания ограничения, дополнительный блок умножения на постоянный коэффициент, функциональный преобразователь, блоки индикации и блок сравнения, первый вход которого через цепочку из последовательно соединенных блоков задания нелинейности и первый переключатель подключен к выходам блоков задания постоянных коэффициентов, второй вход блока сравнения через цепочку из последовательно соеди-. неннь 1 х функционального преобразова- теля, дополнительного блока умножения на постоянный коэффициент и второй переключатель...

Номер патента: 1125599

Опубликовано: 23.11.1984

Авторы: Алексеев, Жидков, Калинин, Колонтаев

МПК: G03G 15/02

Метки: движущегося, зарядки, носителя, одновременным, экспонированием, электрофотографического

...расположенный между боковыми стенками экрана над щелью, амежду коронирующими электродами,расположенными с внешних сторонбоковых стенок, и носителем установлены экранирующие пластины, параллельные плоскости носителя и образующие с боковыми стенками щелидля прохождения ионного потока наноситель,Для регулировки величины ионногопотока кажцая экранирующая пластинаможет иметь средство для ее перемещения в плоскости, параллельной плос Ф 10кости носителя.На чертеже представлено устройство для зарядки движущегося электро"фотографического носителя изображений с одновременным экспонированием, 5"Предлагаемое устройство содержитпервый 1, второй 2 и третий 3 хорони"рующие элевФроды, образованную боко выми стенками 4 и 5 электростатического...

Номер патента: 1125578

Опубликовано: 23.11.1984

Авторы: Алексеев, Хесин

МПК: G01V 3/08

Метки: горных, естественном, залегании, намагниченности, пород

...котором выбирают на .емной поверхности точки измерения, где проводят измерения составляющих магнитного поля, выбирают точки измерения на профиле, расположенном в средней части скло" на топорельефа исследуемой местности вкрест его простирания, измеряют приращения высоты точек измерения относительно выбранного нулевого уровняазимут профиля, угол накло О на и длину склона, проводят иэмере" ния вертикальной составляющей и модуля полного вектора магнитного поля, получают зависимость приращений вертикальной составляющей и модуля полного вектора магнитного поля от приращения высоты в точках измерения, после чего аппроксимируют 8 2полученные зависимости линейнымнфункциями, по которым определяют угловые коэффициентыаппроксимирующих прямых...

Номер патента: 1125510

Опубликовано: 23.11.1984

Авторы: Алексеев, Величкевич, Маулитов, Осипов, Федотов, Шувалов

МПК: G01N 15/02

Метки: газового, отпечатков, потока, прибор, частиц

...частиц выполнены в видегибких штоков,на одних концах которыхустановлены осадительные подложки,а на других закреплены зубчатые рейки,причем регистраторы частиц расположены по окружности внутри капсулы,а затвор соединен через рычажнопружинный механизм и электромагнитс устройством управления. Кроме того, механизм подачи регистраторов частиц снабжен зубчато- реечным узлом зацепления с зубчатыми рейками регистраторов частици зубчатым узлом зацепления с капсулой для ее вращения вокруг оси, причем оба узла поцключены к устройству управления.Достижение положительного эффекта в предлагаемом устройстве связано смалыми искажениями газового потокав зоне измерения, что обусловленоконструкцией регистраторов частици исполнительных узлов,. а также с...

Номер патента: 1125384

Опубликовано: 23.11.1984

Автор: Алексеев

МПК: E21F 1/00

Метки: выработки, проветривания, тупиковой

...в обратном направлении на расстоянии от подающе го эжектора, равном сумме начальных участков их струй истечения, а от конца нагнетательного трубопровода на расстоянии, не превышающем суммы дальностей струй истечения из выдающего эжектора и нагнетательного трубопровода, Выдающим эжектором загрязненный воздух выдается через устье тупиковой выработки в основную,выработку.Лабораторными исследованиями установлено, что минимальное расстоя. нйе между эжекторами, устанавлинаемыми у противоположных стенок выработки в обратном по отношению друг к другу направлении, должно равняться сумме начальных участков струй истечения (фиг,2) .При указанной установке эжекторов индивидуальная дальнбсть струи прак тически не меняется и общая длина...

Номер патента: 1125073

Опубликовано: 23.11.1984

Авторы: Алексеев, Нуждин, Перолайнен, Спирин, Харитонов

МПК: B08B 3/02

Метки: коллектор, моечной, установки

...сопловыми насадками 11. Однако известное устройство имеет недостаточно высокое качество очистки деталей сложной формы и нерациональный расход моющей жидкости при обработке деталей различных типоразмеров.Целью изобретения является повышение качества очистки и обеспечение рационального расхода моющей жидкости при обработке деталей различных типоразмеров.Поставленная цель достигается тем, что в коллекторе моечной установки, включающем трубопровод для подвода моющей жидкости, снабженный сопловыми насадками, последние выполнены в виде модульных наборных панелей с параллельными рядами сопловых отверстий. Кроме того, профиль каждого соплового отверстия выполнен коноидальным, а оси отверстий каждого последующего ряда смещены по отношению...

Номер патента: 1123963

Опубликовано: 15.11.1984

Авторы: Авруцкий, Алексеев, Белик, Воронков, Коган, Ларюкин, Палатов

МПК: B65G 47/46

Метки: распределитель, штучных

...числу подающих ветвей конвейера регистры, счетчики, дешифраторы, элементы И, узел совпадения и кинематически связанный с приводом конвейера датчик шагового перемещения, причем одни из выходов регистров соединены с одними из входов счетчиков, подключенных другими входами к выходу узла совпадения, другие выходы регистров соединены с одними из входов элементов И, другие входы которых и соответствующие входы узла совпадения соединены с выходами дешифраторов, подключенных входами к выходам счетчиков, при этом выходы датчика шагового перемещения соединены с одним из входов узла совпадения, одними из входов регистров и с третьими входами элементов И, выходы которых являются выходами блока управления, входами которого являются другие входы...

Номер патента: 1123956

Опубликовано: 15.11.1984

Авторы: Алексеев, Тишин

МПК: B65F 3/00

Метки: мусоровоз

...К НИМ СВОИМИконцами тягами, противоположные концы которых шарнирно соединены междусобой и со штоками гидроцилиндров.Для повышения безопасности работыпутем предотвращения перемещенияплиты при загрузке кузова мусоромкрайние части крыши и верхние частибоковых стенок снабжены прикрепленными к ним за шарнирами их крепления хвостовиками, имеющими в плане прямоугольную Форму, длина которых соответствует длине названных частей крыши и боковых стенок,Кроме того, плита снабжена роликами, контактирующими с хвостовиками.При этом длина хвостовиков равна длине рОликОВ,Гидроцилиндры установлены подуглом друг к другу, равным 60-90На Фиг,1 схематично изображен мусоровоэ, общий вид; на Фиг.2 - тоже, вид сбоку, разрез; на Фиг.Зразрез Л-А на фиг,2,...

Номер патента: 1123874

Опубликовано: 15.11.1984

Авторы: Алексеев, Болотовский, Кириллов, Мац, Шанин

МПК: B29H 5/00

Метки: полимерных, пресс-форма

...может бытьиспользована только в одноэтажныхпрессах, что ограничивает ее эксплуатационные возможности.ЗОЦель изобретения - расширениеэксплуатационных возможностейпресс-формы,Постановленная цель достигаетсятем, что пресс-Форма для изготовления изделий из полимерных материаловзсодержащая подвижную и неподвижнуюплиты с пуансоном и матрицей, которая соединена с подвижной плитойпосредством системы шарнирных рычагов, и выталкиватель, установленный40в матрице, с возможностью возвратно-поступательного перемещения,снабжена эксцентриком и возвратнойпружиной для воздействия на выталкиватель, причем эксцентрик смонтиро 45ван в матрице посредством вала, установленного соосно с шарниром крепления рычага иа матрице,Иа Фиг. 1 изображена...

Номер патента: 1123746

Опубликовано: 15.11.1984

Авторы: Алексеев, Егоров, Киселев, Лебедев, Черных

МПК: B07C 5/06

Метки: автомат, сортировки

...деталей20 расположены напротив точечных 16 45преобразователей вихревых токов подприводной дорожкой 5,. окна 22 которойподсоединены соответствующими трубопроводами 21 к источнику 3 сжатоговоздуха и исполнительному механизму, 50состоящему из электромагнита 25,соединенного с пневматическим клапаном 4. Питатель 1 выполнен многа-.ручьевым, с количеством ручьев, соотввтствующим числу рядов на приводиой дорожке. Для каждого ручья сортыруещюх деталей 20 выход первогоФормирователя 8 соединен с первыми 746 4входами регистра 9 сдвига, второго 11, третьего 13 и четвертого 17 Фор мирователей и измерителя 15 экстремумов,а проходной 10, накладной 12 и точечный 16 преобразователи вихре вых токов и датчик 14 положения связаны соответственно с вторыми...

Номер патента: 1123097

Опубликовано: 07.11.1984

Авторы: Алексеев, Ермолов

МПК: H03H 9/30

Метки: акустических, волн, поверхностных

...управляющимшинам (стоп-шинам) пропускается ток,магнитное поле которого противоположно по направлению продвигающемуи превосходит его по величине. В реэультате геометрические размеры до доменов в низкокоэрцитивных каналах могут быть различными в зависимости от выбора тех или иных шин управления в качестве стоп-шин. ДляФВ уничтожения (стнрания) доменов в низ" кокоэрцитивных каналах по одной или нескольким шинам управления (шинам стирания) подается импульс тока, магнитное поле которого совпадает с направлением намагниченности высококоэрцитивного яассива пленки. Если же одновременно с этим часть шин управления будет использована в качестве стоп-шин, то можно осуществить стирание лишь определенных частей доменов и, тем самым, выборочно...

Номер патента: 1123096

Опубликовано: 07.11.1984

Авторы: Алексеев, Ермолов, Каразеев, Теряев

МПК: H03H 9/00

Метки: акустических, волн, поверхностных

...до на" сыщения, как в областях низкокоэрцитивнык каналов 3, так и в окружающем их высококоэрцитивном массиве.В рабочем состоянии преобразователя ПАВ в ниэкокоэрцитивных каналах 3 пленки 2 образуются домены обратной намагниченности, Пля их образования от источника 9 управляющего сигнала по центральному управляющему электроду 4 пропускается импульс то" ка, параметры которого выбираются таким образом, чтобы знак и величина создаваемого им магнитного поля обес" печивали зарождение доменов обратной намагниченности в областях низкокоэр" цитивных каналов 3 магнитной пленки 2, примыкающих к данному управляюще" му электроду.Далее, при включении внешнего постоянного магнитного ноля (продвигающего), в зоне действия источника которого...
