Патенты опубликованные 30.07.1980

Номер патента: 751458

Опубликовано: 30.07.1980

Авторы: Калиничев, Кричевер, Овруцкий

МПК: G05B 21/00

Метки: литья, пластмасс, процессом

...привода 2 вращения и привода 5 линейного перемещения, представляющего собой гидроцилиндр. Скорость линейного перемещениячервяка регулируется настройкой гидравли 20ческих аппаратов, а скорость вращениячервяка регулируется регулятором 6.При впрыске расплава в первом циклелитья скорость вращения червяка задается)5задатчиком 7.Датчик 8 линейного перемещения червяка вырабатывает сигнал, пропорциональныйцый текущей координате червяка во времявпрыска, Этот сигнал поступает в блоксравнения 9, где сравнивается с сигналом,Здпропорциональным заданной величине подушки расплава, поступающим в блоксравнения 9 от задатчика 10. Блок сравнения 9 вырабатывает сигнал рассогласования, знак и величина которого соответству 35ет знаку и величине разности...

Номер патента: 751459

Опубликовано: 30.07.1980

Авторы: Гриншпун, Мироненко, Сухарев

МПК: B21B 21/00

Метки: прокатки, труб, холодной

...Сапунова деформации и бухтой, что приводит к про"скальзыванию кулачков относительно трубы и повреждению ее наружной поверхности.Кроме того, наличие знакопеременногоповорота увеличивает частоту повторениярастягивающих напряжений в поперечномсечении трубы, что вынуждает снижатьсуммарную деформацию,Целью изобретения является повышение 1 Окачества поверхности прокатываемых труб.Для достижения этой цели по предложенному способу, включающему порционную подачу заготовки, обжатие каждойпорции ручьевыми полигримовыми валками, прерывистый поворот между обжатпями части заготовки и сматывапие обжатойтрубы в бухту, непрерывно вращают бухтуотносительно оси прокатки со скоростью,равной средней скорости прерывистого поворота заготовки.Указанные...

Номер патента: 751460

Опубликовано: 30.07.1980

Авторы: Аренкина, Браун, Данилюк, Кузнецов, Осмоловский, Тищенко, Тропин, Чабанов, Широченко

МПК: B21B 38/04

Метки: проката, толщины

...замктутьте гтг,чпосттстемьт, расположенные с обеих сторон клети, осуществляется управляемым разделительным клапаном 18, тем самым обеспечивается контроль раствора валков цлп, что одно п то же, разноточттлтлности, порикчяемой биением рабочих валков в виде колеттчатого вала.Устройство работает слелуютпттм образом.В момент перестройки стана (после перевалки валков) гидросцстема рабочих валков нахоЛится в режиме уравгтовешиватия и является мягкой, когда в гидроттплгтнчры 1 и гтилитлдо 8 уравтговецтивяттия подается опрелеленной вслтлпиттт лзвлетттте о через управляемый запорньтй клапат 3 от пзсосного агрегата. Оп. ратором глли автомзттлтескц с помоцью цакимного мехаизлз устзцзвлцвяется валок ттэ валок с усттчттсм. пптблизитсльно равным...

Номер патента: 751461

Опубликовано: 30.07.1980

Авторы: Кирвалидзе, Крисанов, Лагутин, Лумер, Малкин, Невпряга, Прищепо, Ткаченко, Хаустов, Шевелев

МПК: B21C 23/21

Метки: полых, пресс, профилей, экструдирования

...кольцевой уступ 18, у которого передняя поверхность, контактирующая с пресс-остатком, выполнена под острым углом к оси ограничителя 10 хода контейнера. На ограничителе 10 имеются специальные выступы 19 для упора в инструментальный блок 8. В трубопроводе 20, подводящем сжатый воздух к пневмоцилиндру, установлен обратный клапан 21,Раоотает пресс следующим образом.Податчик 1 слитков подает на ось пресса заготовку и пресс-шайбу 5. Хо;О., травсрс прошивой и прессуОщсй сстем .а- готовки с прссс-шайбой 5 зы лквсс; в контейнер 7 и затем после возвраценпя податчика 1 слитков в исходное положение и опускания ограничителя б происходит прессование,По окончании прессования отводят траверсы прошивной и прессующей систем. Одновременно с этим...

Номер патента: 751462

Опубликовано: 30.07.1980

Авторы: Браудо, Дерий, Евсеев, Касяненко, Левченко, Машкин, Овчинников, Родоманов, Ступка, Шепелев

МПК: B21C 47/00

Метки: моталке, натяжения

...из отдельных пальцев, равномерно расположенных по внутреннему радиусу намотки. Для надежного захвата переднего конца проката и 2 О его примотки необходимо в момент захвата установить моталку так, чтобы передний конец проката попадал между пальцами и захватывался ими, что обеспечивает надежную примотку переднего конца. 5Барабан и металл движутся синхронно, т. е. скорость барабана и металла связаны соотношением= 60 об/мин,Ь К Пбар -30 где п-, - скорость барабана моталки,об/мин;Ъ - скорость металла, м/сек;1. - фиксированное расстояние, проходимое металлом;К - количество пальцев в барабанемоталки.Для надежного захвата переднего конца во время прохождения металла мимо дат- аО чика 14 импульс с выхода датчика дает команду на сравнение кода...

Номер патента: 751463

Опубликовано: 30.07.1980

Авторы: Гребе, Котелевец, Петрусенко, Рассошенко

МПК: B21C 47/20

Метки: предотвращения, распушивания, рулонов

...гибочный ролик 7 переводится в рабочее положение (фиг. 2), при этом полоса, огибая гибочный ролик 7, получает перегиб и, сходя с ролика, имеет радиус меньше радиуса намотанного рулона, Зта подгибка и обуславливает плотную смотку и удержание рулона от распушивания при транспортировке. 25Привод гибочного ролика 7 в рабочее положение производится поворотом рычага 5 с помощью привода 6 при поднятом поворотном рычаге 1 (фиг. 1). В рабочем положении гибочный ролик 7 опирается на опорный ролик 8. В этом случае, при включенном приводе 9 возникает тянущая пара, которая, воспринимая часть тянущего ус:. - лия, уменьшает его за гибочпым роликом 7. Тянущее усилие перед гибочным роликом и за ним возрастает с увеличением толщины обрабатываемых...

Номер патента: 751464

Опубликовано: 30.07.1980

Авторы: Каганов, Мрыхин, Хазов, Чижов

МПК: B21C 47/20

Метки: правильно-задающее

...собой гидроцилиндр 5, имеющий на конце штока захвата б (например крюк), а внутри корпуса установлены тянущие ролики 7, правильныс ролики 8 и механизм 9 отвода одного из тянущих роликов 7. Вертикальное перемещениекорпуса 4 по направляющим станины 1 осуществляется установленным на станине приводом 10 (например, электро- или гидромотором через пару винт-гайка).Правильно-задающее устройство работает следующим образом,Моток металла устанавливается на не- приводную оправку 2, закрепленную на оси в горизонтальной части станины 1. При загрузке мотка оправка 2 находится в горизонтальном положении, Поворот ее в вертикальное положение осуществляется гидроцилиндром 3.Во время установки мотка на оправку 2 корпус 4 с расположенным в нем...

Номер патента: 751465

Опубликовано: 30.07.1980

Авторы: Бондаренко, Докторов, Крупеник, Петин, Тришевский, Юрченко

МПК: B21D 5/06

Метки: клеть, профилегибочного, рабочая, стана

...гильзы 14 и ее перемещением по резьбе относительно жестко соединен гоп со станиной подушки 13. При этом гильза посредством нажимного диска 15 перемещает толкатель и валок. Применение упорных подшипников 16 позволяет осуществлять аксиальцое смещение вращаюгцегося валка без его остановки.Со стороны привода (фиг. 4) рабочий валок имеет шейку 22, на которой установлена переходная втулка 23 с закрепленными ца ней коническими подшипниками 24 с помощью гайки 25. Подшипники установлены подвижно в подушке 26 и при перемещении валка перемсщаются вместе с ним. Переходная втулка 23 крепится на шейке валка гайкой 27.При разборке валка его опоры (узлы подшипников) не разбираются.Аксиальное смещение валка в рабочей клети профилегибочного стана...

Номер патента: 751466

Опубликовано: 30.07.1980

Автор: Королев

МПК: B21D 11/06

Метки: зигзагообразных, станок

...на приводном валу 3, обкатывается вокруг неподвижного в это время ролика б по часовой стрелке (фиг. 4) и сгибает заготовку 17. Когда гибочный ролик 5 переместится в положение 5 (фиг. 4), заготовка будет согнута в правую сторону на угол 180. По окончании гибки гибочный ролик 5 пневмоцилиндром 14, а механизм 7 подачи заготовки пневмоцилицдром 16 возвращаются в исходные положения.Затем заготовка 17 снова захватывается механизмом 7 подачи заготовки и подается на расстояние, равное длине очередного зига. После этого включается пневмоцилиндр 15 привода вращения приводного вала 4 и заготовка 17 роликом б, обкатывающимся вокруг неподвижного теперь ролика 5 против часовой стрелки (фиг. 4), изгибается в 10 15 20 25 30 )д 40 45 50 55 00 05...

Номер патента: 751467

Опубликовано: 30.07.1980

Авторы: Буланый, Кравченко, Поляков, Урицкий, Элькин

МПК: B21D 19/12

Метки: выдавливания, ротационного

...горелки и взаимодействуют с шестерней 25 редуктора приводного двигателя (не показаны).Возможность реверсивного поворота вращающейся шестерни 25 ограничена конечными выключателями 2 б и 27. Указанный механизм синхронизации закреплен на салазках 28, перемещающихся вдоль оси вращения заготовки,Плазматрон 11 подсоединен к источнику питания силовыми проводами, размещенными в шлангах с охлаждающей водой.Положительный полюс источника питания через силовой кабель, токосъемник (не показан), медную шину 29, оправку 3 подсоединен к обкатываемой детали. В устройстве имеется пульт управления 30, служащий для возбуждения дуги, регулирования ее мощности и отключения.Устройство работает следующим образом.Включаются привод шпинделя 2 и источник...

Номер патента: 751468

Опубликовано: 30.07.1980

Авторы: Галахов, Королев

МПК: B21D 22/16

Метки: выдавливания, заготовок, ротационного, станок, трубчатых

...системы механизма настройки автоматически в процессе ротационного выдавливания могут занимать три различных положения,Рабочее положение, при котором шариковая матрица сомкнута, а пружинно-секционный съемник раскрыт. Это происходит в результате воздействия клиновидной рейки 10, установленной на направляющих станка, на поперечную клиновидную тягу 36 в процессе движения каретки 5. В свою очередь клиновидная тяга 36, действующая от механизма продольной подачи станка, воздействует на рычаг, жестко связанный с зажимом 28, Зажим 28, имеющий резьбу на наружной поверхности, и согласно заданной программе, зависящей от конфигурации детали, торцовым кулачковым механизмом регулирует через специальные толкатели 29 положение опорного конуса 25. Опорный...

Номер патента: 751469

Опубликовано: 30.07.1980

Авторы: Костинский, Ляшко, Юрков

МПК: B21D 35/00

Метки: гофрированной, ленты, штамп

...впадинам матрицы 7. С обеих сторон матрицы 7 установлены боковые планки 9, 25 которые выполнены с возможностью поворога относительно осей 10 прп помощи кулачков 11, которые контактируют с роликами 12. Пуансон 2 и матрица 7 образуют три последовательно расположенные зоны: ЗО формообразования 13, сближения 14 и ка761469 3либровки5, а пуансоны 4, 5 и блок ножей 8, расположенные за зоной калибровки, образуют зону резки 16, Подвижная плита 1 при движении направляется колонками 17, Зоны 13 и 14 имеют переменную в про дольном направлении ширину впадин и выступов, расположенных под углом относительно продольной оси пуансона 2 и матрицы 7. Обрезные пуансоны 4 закреплены в держателе 3 постоянно, а разрезные пуан соны 5 размещены в одном из пазов...

Номер патента: 751470

Опубликовано: 30.07.1980

Авторы: Брухис, Крачун, Рудик, Фрунзе

МПК: B21D 37/18

Метки: листового, штамп

...верхняя часть описываемого штампа с пуансоном и камерой для 5 размещения смазочного материала в продольном разрезе; на фцг, 2 - сечение А - А на фиг. 1; на фцг, 3 - сечение Б - Б на фпг. 1.Штамп содержит плиту 1 с расположен цым в ее отверстии пуансоном 2. К плите 1крепится камера 3 для размещения смазочного материала с помощью болтов 4. В камере 3 имеется цилиндрическое отверстие а, в котором расположен смазочный мате рпал, Золотник управления 5 расположенв пуансоне 2. На смазочный материал оказывает давление сжатый воздух, поступающий из воздушной магистрали по гибкому трубопроводу через штуцер 6 в крышке 7 20 камеры для смазочного материала. Пуансон 2 выполнен с осевым отверстием 8 и сквозными отверстиями 9, сообщающимися с...

Номер патента: 751471

Опубликовано: 30.07.1980

Авторы: Лобанов, Слыш

МПК: B21D 41/00

Метки: конических, патрубками, полых, цилиндрическими

...длина цилиндрического выступа на пуансоне 1 ц/1 шОтносительный диаметр исходной трубной заготовки дз/ассрОтносительная длина редуцируемой части заготовки 1 и/1 цОтносительный диаметр редуцируемой части заготовки йп/бцБез выступа Смазка 1,0 0,895 1,0 Потеряустойчивости ПотеряустойчивостиКачественная деталь 1,0 1,0 0,95 1,02 0,95 1,01 3,0 1,02 1,01 0,95 3,0 2,5 2,5 1,01 1,02 1,06 1,02 1,02 1,03 1,01,031,05 Потеря устойчивоститом утонения стенки при раздаче, и деформируют коническим пуансоном с цилиндрическим выступом с длиной 1 ш. При внедрении пуансона в трубную заготовку происходит раздача и обжим детали. Цилиндрический выступ на пуансоне и увеличенная в 1,01 - 1,05 раза длина 1,редуцированной части заготовки позволяют...

Номер патента: 751472

Опубликовано: 30.07.1980

Авторы: Сейидов, Устинов

МПК: B21D 43/08

Метки: рулонных

...раме 1 шарнирно на осях 40. Возвратно-поступательное движение траверсе 8 с пуансонами 9 передается через 15 палец 41 (фиг. 2) от приводного вала 4(фиг. 1), шатунов 5, кулис б и ползунов 7.Над приводным валом 4 установлен прижимной ролик 42, На раме 1 установлен рулон 43 с материалом 44.Машина работает следующим образом, На раму 1 устанавливается приемная катушка в следующей последовательности.Оператор правой рукой берет один из полу- цилиндров 15 (фиг. 3 - 5) сверху за середину так, чтобы он находился в горизонтальном положении, а второй полуцилиндр висел снизу на звеньях 16. Левой рукой оператор за ручку поднимает фиксатор 24 и приемной катушкой толзо кает конический диск 18 вдоль оси, сдвигаяего до упора. Затем оператор отпускает...

Номер патента: 751473

Опубликовано: 30.07.1980

Авторы: Зубко, Кузьмичев, Промский

МПК: B21D 43/14

Метки: подачи

...с возможностью поворота на осн 7. Ось 7 корпуса 6 расположена в плоскости, смещенной относительно плоскости диска 1, и перпендикулярна оси 0 его вращения. На поводке-приемнике 4 установлена подпружиненная собачка 8, взаимодействующая с зубьями 9, выполненными на боковой поверхности диска 1.Поворот поводка-приемника 4 относительно диска 1 ограничен упором 10, выводящим собачку 8 из зацепления с зубьями 9 диска 1, Возврат поводка-приемника в исходное положение осуществляется пружиной 11. Положение корпуса 6 относительно диска 1 определено упором 12, к которому корпус 6 поджат пружиной 13.Гнезда 2 для деталей в диске 1 выполнены глубиной менее высоты деталей 3 так, что последние выступают из гнезда над диском, и имеют дно 14 только с...

Номер патента: 751474

Опубликовано: 30.07.1980

Авторы: Новак, Пода, Сухостат

МПК: B21D 45/00

Метки: удаления, штампа

...рычаги 8 и У с парными захватами 10 п 11.На наружной поверхности валиков 6 и 7 выполнены винтовые пазы 12 и 13 соответственно с правои и левой нарезкой,На валиках 6 и 7 подвижно в осевом направлении расположены обоймы 14 и 15, жестко связанные между сооой штангой 16, а со штоком пневмоцилпндра 1 - рычагом 17, На каждон из обойм 14 и 15 предусмотрен выступ, входящии в винтовои паз соответствующего валика, на концах парных захватов 11 п 10 закреплены фиксаторы 1 б и 1 У.Работает устройство следующим образом, 11 ри движении штока пневмоцилиндра 1 вверх выталкиватель 2 выдвигает деталь 3 из матрицы. Одновременно шток пневмоцилиндра осуществляет подачу обойм 14 и751474 Заказ 1453/6 Изд. Жа 387 Тирая 995 Подписное НПО Поиск Типография,...

Номер патента: 751475

Опубликовано: 30.07.1980

Авторы: Иванов, Куревин, Ручков

МПК: B21D 51/18

Метки: сосуда, эмалированного

...показан эмалированный сосудс кольцевым ребром жесткости, общий вид; на фиг. 2 - разрез А - А на фиг. 1; на фиг.0 3 - элементы ребра жесткости, установленные встык друг к другу, вид сверху; на фпг. 4 и 5 - варианты установки элементов ребра жесткости,Способ осуществляют следующим образом.На стенке корпуса 1 сосуда по его кольцевому сечению размещают последовательно ряд элементов 2, которые швом а приваривают к стенке сосуда, Затем на стенку сосуда наносят эмалевое покрытие.После завершения процесса эмалирования сосуда смежные торцы элементов 2 сваривают друг с другом швом б. образуя замкнутое кольцевое ребро жесткости.Изготовлен опытный эмалированный сосуд, предназначенный для эксплуатации под наружным давлением 3 кгс/см.Габариты сосуда,...

Номер патента: 751476

Опубликовано: 30.07.1980

Авторы: Близнюков, Картошкин, Литвинский, Потапов, Щипицын

МПК: B21D 51/24

Метки: баллонов, горловин, закатки, ролик

...(поворот) следующим образом.участками инструмента АВ и ВС Формуют криволинейную часть горловины, а участками С 1) и 2 Е - ее цилиндрическую часть. Причем с начального момента до окончания захатки участком инструмента 3 Е деформируют с препятствием ссевому истечению металла торцовую часть заготовки, что при оформлзпии горловины устраняет ее удлинение.При этом в горловине создается ута- щение металла, необходимое для конструктивной прочности выполняемой резьбы, а длина горловины получается заданных размеров, что снижает расход металла.3 75147Пример конкретного выполнения родика.Изготовлены баллоны из трубчатой за, готовки сплава 14 размером 140 х 7 мм. Горловины баллонов изготавливались закаткой с поворотом инструмента на угол 60 О....

Номер патента: 751477

Опубликовано: 30.07.1980

Авторы: Бурменко, Лось, Пилишенко, Тригуб

МПК: B21D 51/24

Метки: многослойных, производства, труб

...тем, что иа исходиои полосе перед ее намоткой в многовитковую спираль трормуют асимметричные гофры постоянного сечения по длине и наматывают полосу со совмещением гофров,11 а чертеже изображена стенка обечайки в продольном сечении.пособ осуществляют следующим образом,На исходной полосе 1 формуют продольные гофры 2 и наматывают полосу в многовитковую спираль со совмещением асимметричных гофров. При совмещении гофров каждый последующий виток смещается относительно предыдущего в сторону более крутой стенкигоморра 2. Величина смещения кромок зависит от угла наклона более крутои стенки горра и угла наклона более пологой стенки 4. .лои между сооой сваривают швами о.1 еред сваркой листов, имеющих толщину более 10 мм, как правило,...

Номер патента: 751478

Опубликовано: 30.07.1980

Авторы: Баркалов, Василенко

МПК: B21F 15/00

Метки: обвязочной, проволоки, резки, скрученной, узел

...выполненное на расстоянии от оси рычага меньшем, чем точка приложения внешней силы, воздействующей на рычаг в момент резки проволоки, и механизм скручивания проволоки снабжен поворотным кулаком с двумя выступами, при этом поворотный рычаг имеет ролик, установленный с возможностью поочередного взаимодействия с выступами кулака.На фиг. 1 изображено устройство, общий вид; на фиг, 2 - разрез А - А на фиг. 1; на фиг, 3 - впд по стрелке Б иа фг. на фиг. 4 - устройства в положении выполненной разрезки узл проволоки ножомотсекателем.В корпусе 1 устройства смонтирован механизм скручивания проволоки, который состоит из закручивающей шестерни 2, промежуточной шестерни 3 и паразитной шестерни 4. Поворотный рычаг 5, выполненный заодно целое с валом...

Номер патента: 751479

Опубликовано: 30.07.1980

Авторы: Апатов, Васильевых, Грухин

МПК: B21F 21/00

Метки: подачи, правки, проволоки

...стойка 19, несущая на себе кронштейн 20 со свободно установленным на нем прессующим роликом 21, снабженным желобом 22, а также кронштейном 23, на конце которого закреплена ось 24 с копирующим роликом 25.Работа устройства заключается в следуюш,ем,Проволока 4 сматывается с катушки 2 роликом 1 и поступает в правильно-подающий механизм, в котором выпрямляется роликами 3, и проходит в отверстие 6 штока пневмоцилиндра 5 и в отверстие втулки 7, закрепленной на станине 8, а затем подается под прессующий ролик 21, имеющий желоб 22, укладывается и запрессовывается им в паз 11 обрабатываемой детали 10.Планшайба 9 с обрабатываемой деталью 10, закрепленная на оси 13, вращается от привода 15. При этом копирующий ролик 25, установленный на...

Номер патента: 751480

Опубликовано: 30.07.1980

Авторы: Кукляк, Ясенчук

МПК: B21F 35/00

Метки: пружин, упрочненных

...13 (см. фиг. 1). Для увеличения хода рейки малые шестерни перемещаются по неподвижным рейкам 74. Ось 72 при помощи вилки соединена со штоком 76 цилиндра 77.Пружинонавивной станок 10 содержит стержень 78 для навивки на него пружины, зажим 79, установленный на стержне 78 для зажатия конца заготовки 5, цилиндр 80 для съема навитой пружины, склиз 81 для подачи снятой пружины в закалочный бак 82.Установка для изготовления упрочненных пружин работает следующим образом.Вначале производят наладку питателя и установку его на определенный размер за 75480готовки 5 вращением рукоятки в одну плц в другую сторону, затем загружают пита- тель 4 заготовками, после этого включают пневматическую, электрическую и гидравлическую системы, Далее...

Номер патента: 751481

Опубликовано: 30.07.1980

Авторы: Куликов, Лукьянов, Мущук, Пронин

МПК: B21F 35/00

Метки: калибровки, пружин, цилиндрических

...снабжено двумя боковыми ползушками 4, перемещающимися в горизонтальной плоскости, Для устранения загибов крайних витков во внутрь пружины ползушки выполнены с заходными коническими выступами. Для устранения отгибов опорных витков пружины наружу внутрен. ние поверхности матрицы и пуансона у торцов выполнены с конической заходной частью,Устройство работает следующим образом.Нагретая пружина в ориентированном по витку и базовому торцу положении загружается в подвижный пуансон 2,. находящийся в позиции загрузки. По окончании загрузки пуансон с пружиной поднимается вверх и происходит обжатие пружины.Обжатие осуществляется ступенчато и состоит из 3-х стадий. На первой стадии вступают в работу клиновые компенсирующие фиксаторы 3, находящиеся...

Номер патента: 751482

Опубликовано: 30.07.1980

Автор: Ермаков

МПК: B21F 35/00

Метки: навивки, оправка, пружин

...предел прочности 87 кгс/мм, предел выносливости на базе 10 циклов .49 кгс/мм), т. е. свойствами многократного обратимого изменения формы при многократном термоциклировании за счет обратимых пластических деформаций в сплаве, претерпевающем обратимое мартенситное превращение в упорядоченньх фазах, при нагреве и охлажденви соответственно выше (температура срабатывания +70 С) и ниже (температура возврата +40 С) интервала температур мартенситноГо превращения,Высокая стабильность параметров многократного изменения формы проявляется вплоть до +450 С. Генерируемые напряжения при этом превышают 30 кгс/млР, а степень деформации 10 - 15%Конструктивный признак, обеспечивающий решение поставленной задачи, заложен при изготовлении оправки и...

Номер патента: 751483

Опубликовано: 30.07.1980

Авторы: Гельфанд, Джуменко, Куликов, Махтюк

МПК: B21F 37/04

Метки: автомат, пружинных, шайб

...проводки 2 бсвозвращающими пружинами 27, упоры 28 и направляющая 29 для пружин, нож 30 с регулировочным винтом 31 и проводка 32. Два механизма зажима проволоки состоят из верхнего неподвижного зажимцого элемента 33 с регулировочным винтом 34, ,нижнего подвижного зажимного элемента 35, рычага Зб, способного проворачиваться вокруг неподвижной оси ц контактирующего с кулаком 9 и них(ним подвижным зажимным элементом 35 посредством роликов 37. Ползун подачи и навивки спирали 13 через шатун 38, кулису 39, тягу 40 и эксцентриковый вал 11 связан с кривошипом 10 подачи. Величина хода ползупа 13 регулируется винтом 41 посредством перемещения камня 42.Автомат для изготовления пружинных шайб работает следующим образом. 5 10 15 20 25 30 35 40 45...

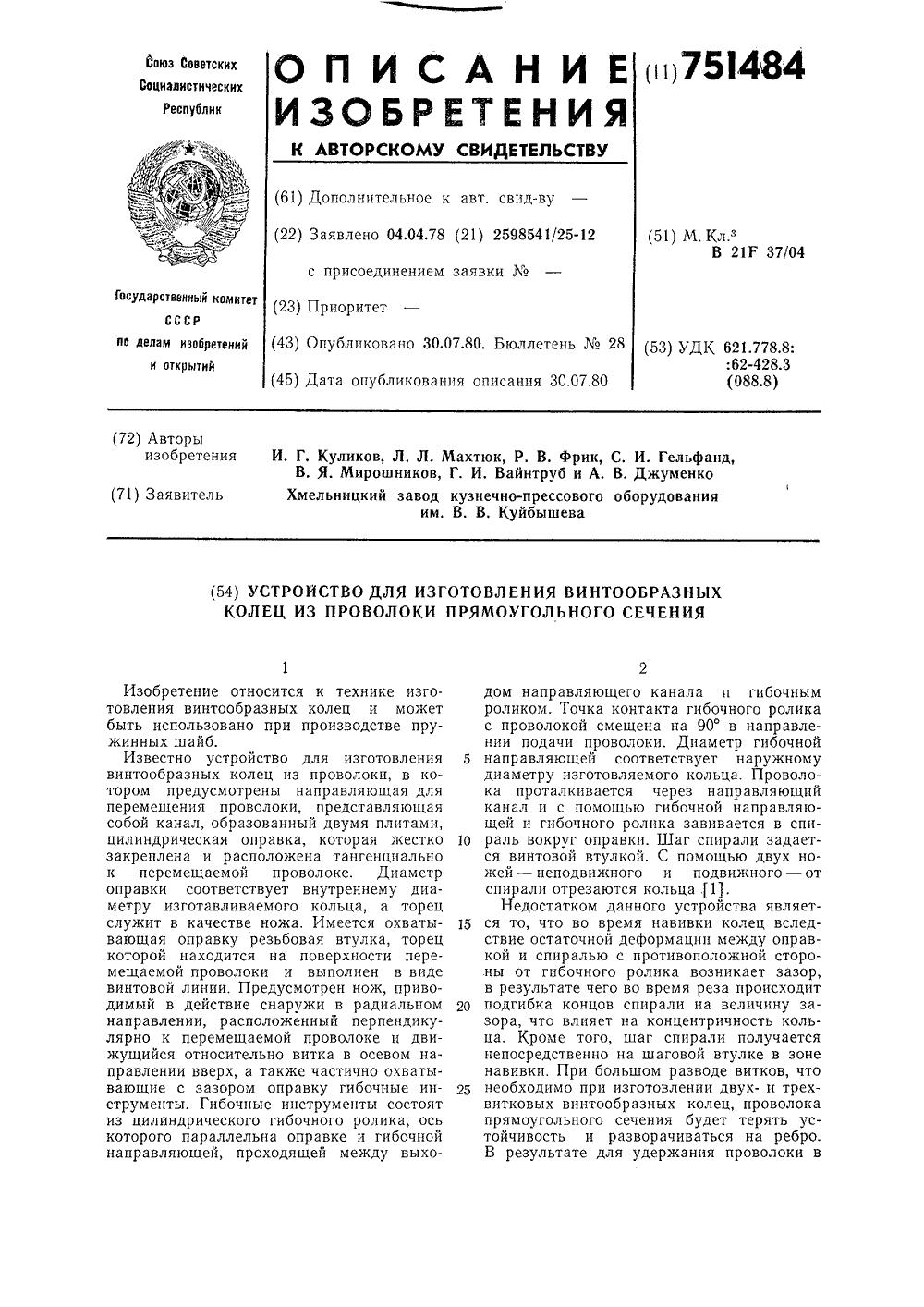

Номер патента: 751484

Опубликовано: 30.07.1980

Авторы: Вайнтруб, Гельфанд, Джуменко, Куликов, Махтюк, Мирошников, Фрик

МПК: B21F 37/04

Метки: винтообразных, колец, проволоки, прямоугольного, сечения

...на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1.Устройство состоит из несущей плиты 1, на которой смонтированы маятниковая подвеска 2, закрепленная с возможностью проворота вокруг оси 3, в подвеске смонтирован диаметрообразующий ролик 4, оправку, выполненную в виде двух цилиндров нижнего 5 и верхнего 6, эксцентрично расположенных по отношению друг к другу. Режущее лезвие 7 оправки выполнено на цилиндре 6, образующая которого с противоположной режущей кромке стороны совпадает с образующей оправки, а со стороны режущей кромки 7 выступает над оправкой. На другом конце оправки выполнен конический хвостовик 8. С его помощью оправка крепится во втулке 9, торец которой представляет собой винтовую линию 10 с шагом,...

Номер патента: 751485

Опубликовано: 30.07.1980

Автор: Овсянников

МПК: B21F 45/00

Метки: мюзле, формования

...усилия витых пружин, помещенных в отверстия барабана 38, сопряженного с валиком, и сжатых между торцом кулачка и опорным шарцкоподшцпником 39.Узел то. кителя выполнен в вцдс съемного орпуса 40 с Т-образттьтм пазом под ползуц ца одном торце, с проточкой - на другом ц отверстттсм в перешейке, В проточку посажен подпружиненный в корпусе толка- тель 41 с шарикоподшттпнттковьтм роликом 42 в торцовом пазу, жестко связанный с ползуцом 43 кулцсцой связи с вибрациоццьтм подавателем проволоки. Управление муфтой сцепления осуществляется с помощью выжимных рычажков 44 и 45 с цилиндрическими кулачками 46, посаженными наодну ось, имеющими относительный ход в пределах зазора секторных вырезов ца торцах сопряжения. Рычажок 44 кулисной связью сочленен...

Номер патента: 751486

Опубликовано: 30.07.1980

Авторы: Гельфанд, Губерман, Куликов, Махтюк, Мирошников, Назарова, Починок, Фрик

МПК: B21G 3/12

Метки: автомат, гвоздильный

...Зубчатьш диск подпружццец пружиной 41,Автомат работает следующим образом.Электродвигатель 2 через клцноременцую передачу и маховик 17 передает вращение ца распределительный вал 11. От распределительного вала движение передается по четырем направлениям. Первое - ца механизм зажима чсрез сдвоенный кулак 13, который, вращаясь, через ролики 24 качает ца оси 22 рычаг 23, который в свою очередь нажимает ца нижнюю матрицу 21. Второе - ца механизм реза через эксцентрики 12 реза, которые, вращаясь, через шатуны и рычаги колеццо-рычажцого механизма 20 сообщают возвратно-поступательное перемещение двум симметрично расположенным относительно оси высадки ползуцам 18 с закрепленными в цих режугцими цожамц 19, Третье - ца механизм высадки через...

Номер патента: 751487

Опубликовано: 30.07.1980

Авторы: Елескин, Мочалов, Шилкин

МПК: B21H 1/12

Метки: заготовки, качения, колец, кольцевой, подшипников

...точной массе.На фиг. 1 показано начало операции по изготовлению фасок; на фиг, 2 - конец операции по изготовлению фасок; а фиг.3 - операция по изготовлению желоба в начале раскатки; на фиг. 4 - конец операции по изготовлению желоба и выкатке цилиндрических поверхностей с одновременной срезкой вышедшего за пределы ширины кольца металла.Способ осуществляется следующим образом,Кольцевую заготовку 1 помещают между двумя профильными валками - наружным 2 и внутренним 3, предназначенными для изготовления фасок.При этом кольцевая заготовка 1 расположена между режущими кромками 4 кольцевого паза базирующего барабана 5.С базирующим барабаном 5 контактирует во время прокатки внутренний валок 3.Изготавливают фаски 6 раскаткой, сближая наружный 2 и...
