Патенты опубликованные 30.07.1980

Номер патента: 752420

Опубликовано: 30.07.1980

Авторы: Бабаев, Митрофанов, Толчинский, Юдин

МПК: G08B 23/00

Метки: значений, многоканальное, параметров, предельных, сигнализации

...значения контролируемых параметров, которые через коммутаторы 8 поступают на вход пороговых блоков 11, устанавливая пороги их срабатывания.Входы пороговых блоков 11 подключены к каналам контроля.Пороговые элементы 11, формирователь 12 импульсов, задатчик 9 предельных значений и иммитатор 10 сбоев запитываются от изолированного источника и передача сигналов на остальные блоки устройства происходит при помощи элемента 13 развязки, выполненного, например, на оптроне, что повышает помехозащищенность устройства и тем самым повышает достоверность контроля. В исходном состоянии, когда контролируемые параметры не превышают предельных значений, установленных на входах пороговых элементов 11, ждущий мультивибратор 12 не запускается, на...

Номер патента: 752421

Опубликовано: 30.07.1980

Авторы: Айрапетов, Воронцова, Калашнев, Марков, Орлов, Паршин, Подвысоцкий, Тытюков

МПК: G08B 23/00, G08C 17/04

Метки: сигнальное

...2, усилитель-ограничитель 3, узкополосный фильтр 4, служащий для ослабления влияния помех, одновибратор 5, прямой выход одновибратора 5 подключен ко входу, разделительной цепи 6, генератор 7 единицы,элемент 8 Шеффера и формирователь 9 отрицательного напряжения, состоящий из двух дифференцируюших цепей 10 и 11 и элемент 12 ИЛИ отрицательных сигналов. К выходу элемента Шеффера подключены последовательно соединенные интегратор 13, пороговый элемент 14, управляемый генератор 15 и блок 16 индикации, сумматор 17.Приемное устройство работает следующим образом.При отсутствии сигнала отсутствует полезный сигнал и одновибратор 5 не работает,На его прямом выходе действует потенциал близкий к нулю (сигнал О), а на инверсном - большой...

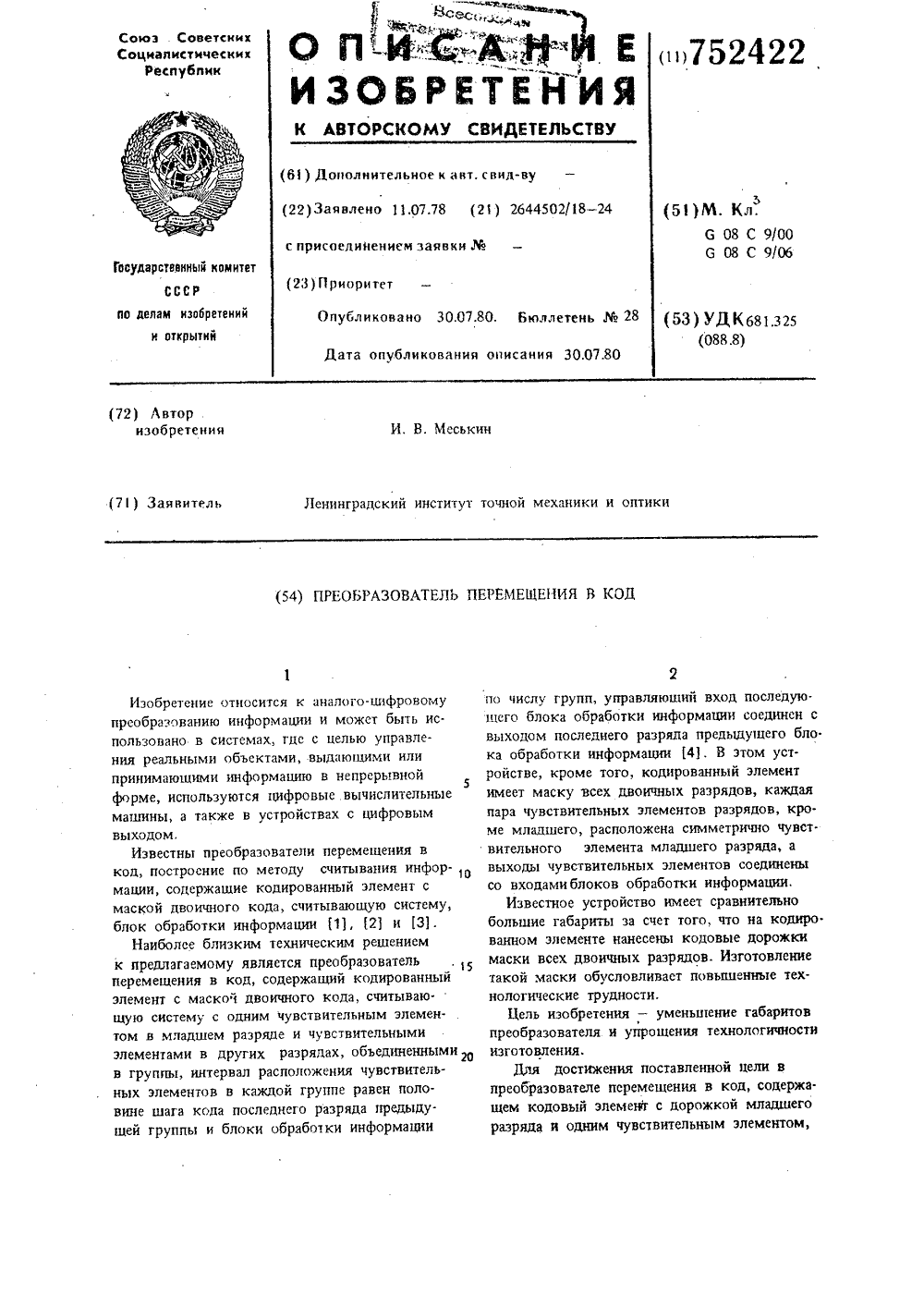

Номер патента: 752422

Опубликовано: 30.07.1980

Автор: Меськин

МПК: G08C 9/00

Метки: код, перемещения

...и третий разряды, вторая группасодержит четвертый и пятый разряды, третьягруппа - с шестого по восьмой разряды,45На дорожке младшего разряда 21 установленодин чувствительный элемент 1, а на дорожкахстарших разрядов групп расположено 2 Кчувствительных элементов, где К - разностьномеров старших разрядов данной и предшествующей группы, Интервал расположения чувствительных элементов в группе равен половинешага кода последнего разряда предыдущейгруппы. Так для первой группы старшим является третий Разряд, а стаРшим разрядом предыдушей группы - первый,Поэтому число чувствительных элементовпо дорожке 22 равно четырем (чувствительныеэлементы 2-5), То же количество н для до 4рожки 23 пятого разряда (чувствительныеэлементы б - 9), Для третьей...

Номер патента: 752423

Опубликовано: 30.07.1980

Авторы: Белов, Глаголев, Замолодчиков

МПК: G08C 9/00

Метки: вала, код, поворота, угла

...указанный временной интервал, Максимальная длительность временного интервала на выходе триггера 10 составляет половину периода Т напряжения за.питки = Т/2. Минимальное время междудвумя соседними случайно сформированнымиопросами преобразователя составляет Т. Максимальное число импульсов на входе счетчика 14 импульсовУгиплох 21Ъапгде Хги - частота импульсов генератора 71 =- - частота напряжения запитки датчи.ка 1 угла.Число М,осоответствует повороту вход.ного вала датчика 1 утла на угол сА= 90(точный отсчет) .Измерение начинается по команде Пуск",поступающей на вход блока 11 от источника 12При этом блок 1 пуска может работатьпо программе определения кода угла по одному или нескольким временным интервалам.При увеличении угла код...

Номер патента: 752424

Опубликовано: 30.07.1980

Авторы: Курахтанов, Москалев, Пименов, Растанаева, Рыков, Синюгин, Тараев

МПК: G08C 9/00

Метки: многоканальный

...адресному сигналу из блока 4 управления. С выхода коммутатора 2 напряжения выбранного источника инфор. мации с помощью блока 3 аналого. цифрового преобразования преобразуются в код и передаются в ЦВМ, Питание блока 3 и блока 4 управления осуществляется от блока 5 питания, С блока 4 управления подаются синхронизирующие сигналы на управляющий вход блока 3. Параллельно с информационными входами коммутатора 2 к источникам 1 информации подключены информационные входы коммутатора б. Работа и взаимодействие коммутатора 6 блока 7 аналого. цифрового преобразования, блока 8 управления и блока 9 питания аналогичны описанной работе коммутатора 2 каналов, блока 3 аналого. цифрового преобразования, блока 4 управления и блока 5...

Номер патента: 752425

Опубликовано: 30.07.1980

Автор: Колмаков

МПК: G08C 9/00

Метки: вала, код, поворота, угла

...перехода синусоидаль.ного напряжения через нуль от отрицательногок положительному значению, Импульсом с формирователя 5 переписывается через блок 6элементов И, на вторые входы которого посту.кают импульсы с выхода делителя 2 частоты,являющегося временной шкалой прсобразова.теля, кодовый эквивалент угла поворота ротора фазоврашателя 4,Уменыценис погрешности преобразованияза счет усреднения с последующей коррекциейпо скорости и углу осуществляется следующимобразом,В первый момент включения в определителе 17 времени усреднения устанавливаетсямаксимальный интервал усреднения Туо,который выбирается исходя из максимальногозначения величины входной помехи и внутрен.них шумов преобразователя, и выдается разрешение на блок 6 элементов И для...

Номер патента: 752426

Опубликовано: 30.07.1980

Авторы: Артюхов, Лусканов

МПК: G01B 7/30, H02K 24/00

Метки: индукционный, фазовый

...относительно фазыогибающей ЭДС статора по законуР=Рю,Огибающие выделяются с помощью детек.торов, и по их фазовому сдвигу судят обугле поворота ротора, сочлененного с измеряе.мым валом 1,Однако максимальное число пар полюсовобмотки данного преобразователя ограничи.вается диаметром преобразователя и техноло.гическими возможностями, т,е. предельнойминимальной шириной проводников обмоток.-У У1 21 9где= -- полюсное расстояние обмоткистатора;Ну = -- полюсное расстояние обмоткийротора.Предлагаемый преобразователь позволяетувеличить электрическую редукцию почти вдва раза и повысить точность преобразования. 15 Формула изобретения Индукционный фазовый преобразовательторцового типа, содержащий статор, ротор ирасположенный между ними...

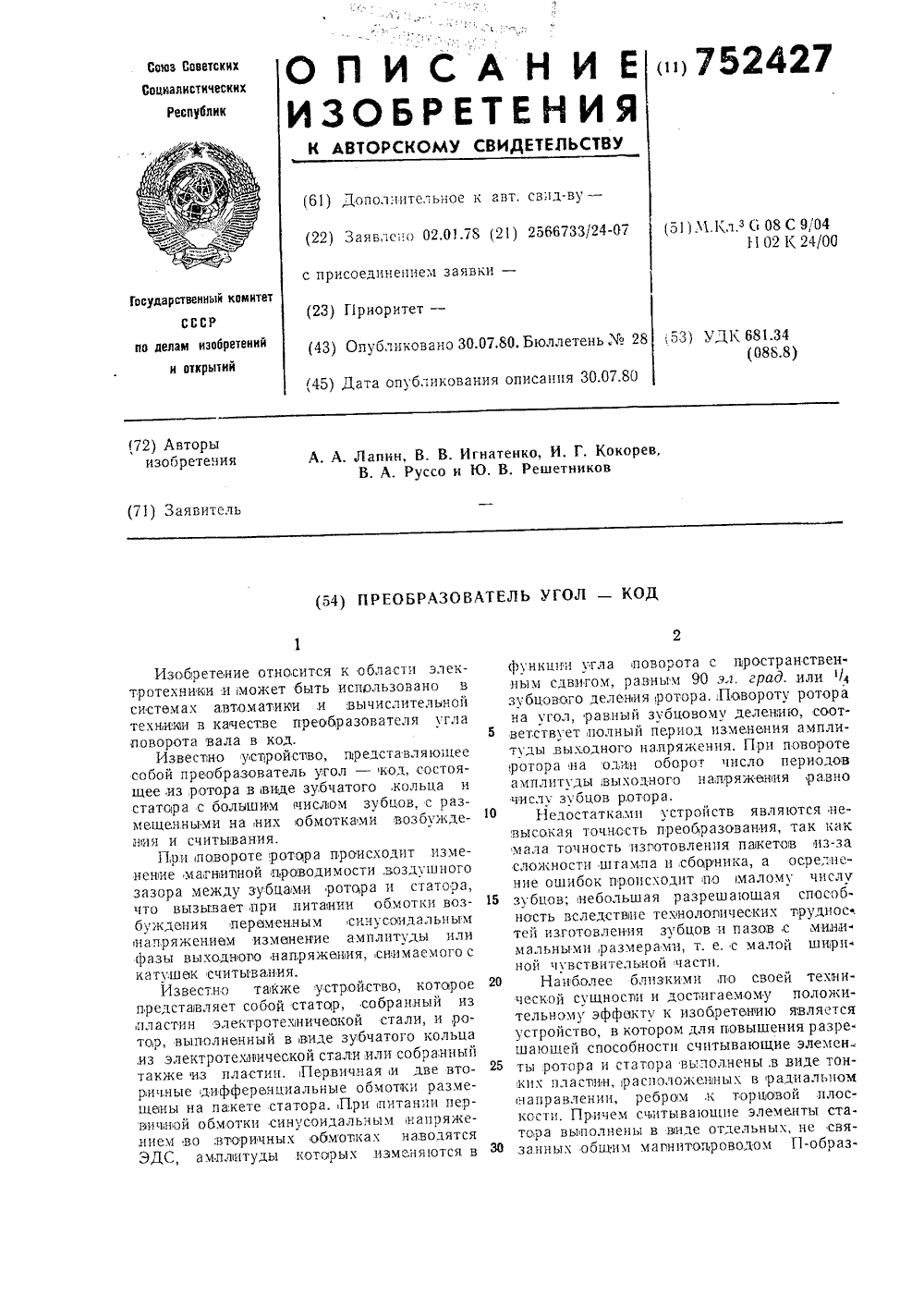

Номер патента: 752427

Опубликовано: 30.07.1980

Авторы: Игнатенко, Кокорев, Лапин, Решетников, Руссо

МПК: G01B 7/30, H02K 24/00

Метки: «угол-код»

...ребром,к торцовой плоскости, Причем считывающие элементы статора выполнены в аиде отдельных, не свя- ЗО занных общим мапниточроводом П-образ.ных пластин, установленных в 1(орпусе,снабженном апарным кальяном, и закрепленных,на торцовом кольцообразном высту,пе ч(орпуса.Недостатком известного устройства является зависимость выходного сигнала оттемперату 1 рных воздействий за счет изменения взаимного расположения элементаконструкции преобразователя. В связи санизотропией конструкции компаундногосердечнич(а статора, состоящего из чередующихся секторов,компаунда и секторовкомпозиции компаунда с заполимеризованными,пластичнами, углы поворота для каждого сечения такого сектора будут разные. 15Так как жесткость пластин из...

Номер патента: 752428

Опубликовано: 30.07.1980

Автор: Хайнацкий

МПК: G08C 9/04

Метки: вала, код, поворота, угла

...5 и 4, сумматор 10, фильтр 11 высших гармоник, блок 12 формирования выходного сигнзлзсостоящий, например, изусилителя 13, двигателя 14, редуктора 15,индикзторного блока 16,Синусно-косинусный вращающийся трансфор.мзтор датчик 2 состоит из двух квадрзтурных(синусной и косинусной) первичных обмоток,подключенных соответственно к одновибра.торам 4 и 5, з синусно.косинусный вращаю.щийся трансформатор. приемник 3 состоит издвух квадратурных (косинусной и синусной)вторичных обмоток, подключенных соответствен.но через ключи 6 и 7, сумматор 10 ифильтр 11 к входу. блока 12,Е 1 реобразовзтель угла поворота вала в кодработает следующим образом.С выхода гснератора 1 опорного напряже.ния (фиг. 1) синусоидальный сигнаЛ (фиг. 2 а)поступает...

Номер патента: 752429

Опубликовано: 30.07.1980

Авторы: Калугин, Карпов, Кузнецов, Луппа, Уразаев

МПК: G08C 9/04

Метки: код, поворота, угла

...с контролируемым объектом (на чертеже не показан) диск 1, на котором размещены постоянные магниты 2, ориентированные друг 10 к другу одноименными полюсами, неподвиж.ный диск 3 с замыкающимися 4 и размыкаю. щимися 5 герконами, соединенными последовательно с блоком 6 измерения, Размыкающиеся Герконы 5 одним электродом соединены с за. 15 мыкающимися герконами 4, а другим электро. дом - с блоком 6 измерения и расположены относительно основных герконов 4 со смещением вдоль их оси, Раэмыкающиеся герконы могут перемещаться при настройке эоны сраба. 20 тывания, после чего жестко фиксируются.Шаг магнитов 2 на диске 1 выбран равным где 1 т 1 - количество магнитов.Шаг каждой пары герконов с контактными группами противоположного типа на диске...

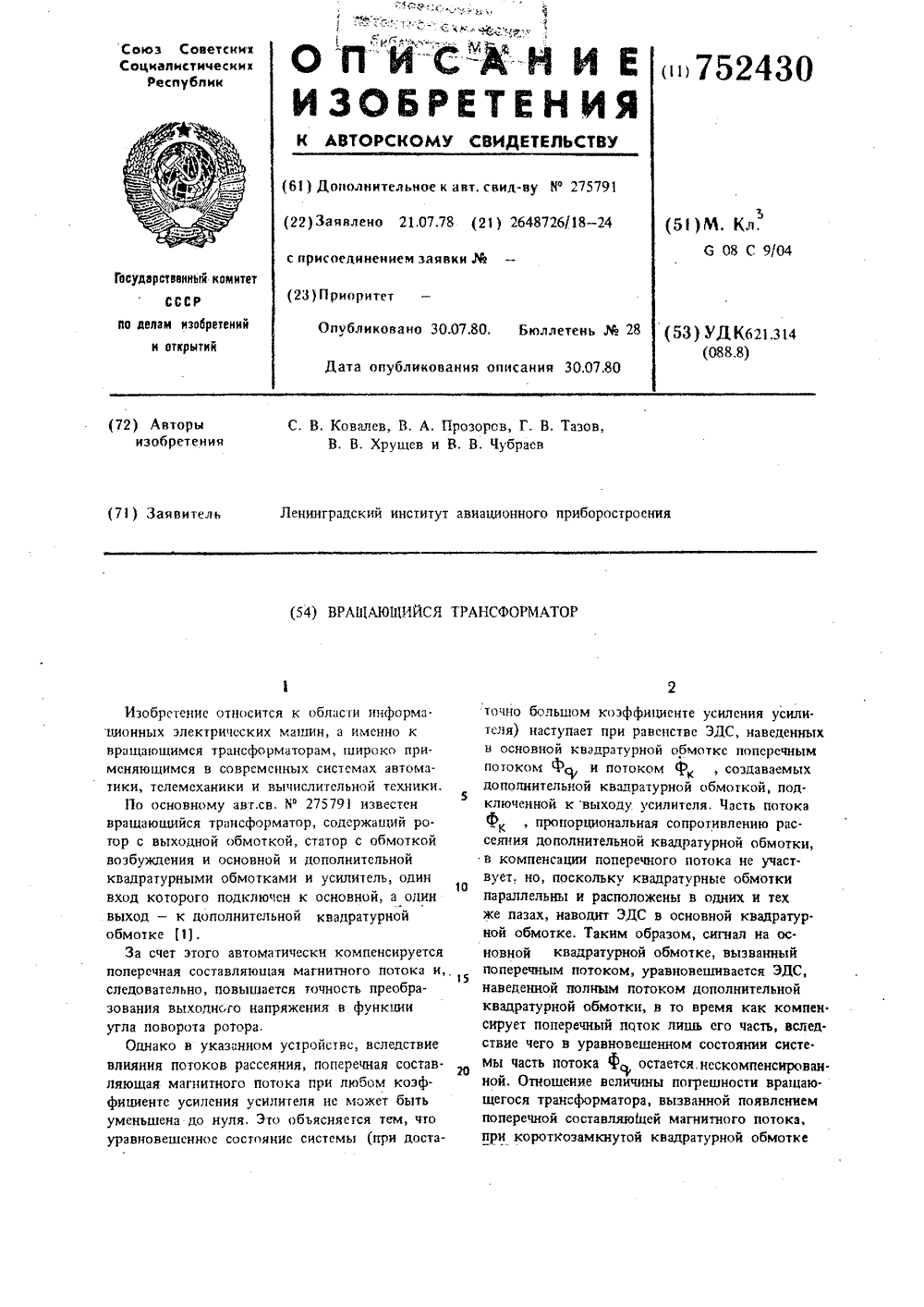

Номер патента: 752430

Опубликовано: 30.07.1980

Авторы: Ковалев, Прозоров, Тазов, Хрущев, Чубраев

МПК: G01B 7/30, H02K 24/00

Метки: вращающийся, трансформатор

...1 и М - сопротивления квадратурнойобмотки постоянному току иее сопротивление рассеяния 1 Ов долях от сопротивления намагничивания,Цель изобретения - повышение точности вращающегося трансформатора.Указанная цель достигается тем, что во вра. 15 шающийся трансформатор введен элемент об. ратной связи по току, один выход которого соединен последовательно с основной квадратур. ной обмоткой, а один вход - послсдоватсльно с дополнительной квддратурной обмоткой, дру гие выход и вход элемента обратной связи по току соединены соответственно с другим входом и другим выходом усилителя.На фиг. 1 представлена схема предлагаемого25вращающегося трансформатора; на фиг. 2 - зависимость величины отношения погрешности вращающегося трансформатора, вызванной...

Номер патента: 752431

Опубликовано: 30.07.1980

Авторы: Баранов, Говоров

МПК: G08C 9/04

Метки: вала, код, поворота, угла

...сосью антенны, считывается с диска 1 посред.ством одной группы считывающих элементов.Количество считывающих элементов равноразмерности преобразователя, т.е, количествудорожек на диске 1. Считанные с диска 1сигналы формируются и усиливаются в блоке 4 формирования сигналов, с выхода которого угловое положение вала параллельнымцифровым кодам поступает к блоку 5 вход.ных ключей.Передаточное число редуктора 3 междудисками 2 и 1 равно 360%, т.е. диск 2 дела.ет полный поворот при повороте диска 1на угол ЬаЧерез первый считывающий элемент диска 2 45на вход первого формирователя-усилителя бпоступает серия импульсов, которая с выходаформирователя. усилителя б подводится к счетному входу реверсивного двоичного счетчика 8,50Через второй считывающий...

Номер патента: 752432

Опубликовано: 30.07.1980

Авторы: Алпатов, Веселовский, Ковалев, Лаура, Плющев, Филин

МПК: G08C 9/06

Метки: вала, код, поворота, угла

...фотоприемником, выходы которых через формирователи подключены к регист 1)Недостатками таких преобразователей являются низкая разрешающая способность и точ. ностьДругие известные преобразователи содержат источники освещения оптически связанные через неподвижный индикаторный растр и измерительный растр, укрепленный на входном валу с фотоприемниками, источник многофаэ. ного напряжения, подключенный к источникам освещения, выходы фотоприемников через сумматор подключены к цифровому фаэометру (2). Наиболее близким техническим решениемк изобретению является преобразователь углаповорота вала в код, содержащий измеритель.ный растр, укрепленный на входном валу,индикаторный растр, укрепленный на вибраторе, осветитель, оптически связанный...

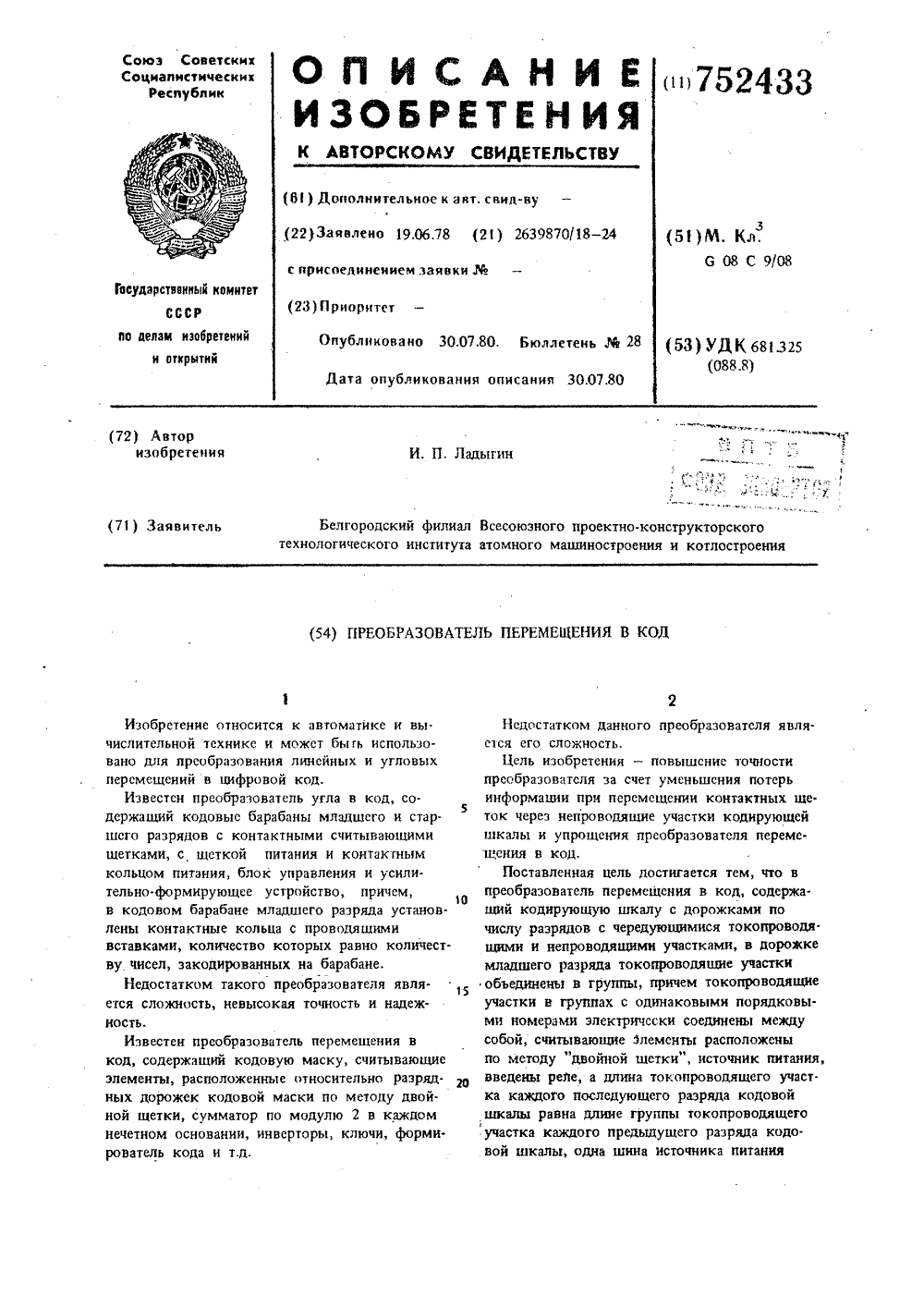

Номер патента: 752433

Опубликовано: 30.07.1980

Автор: Ладыгин

МПК: G08C 9/08

Метки: код, перемещения

...участков, например для раз.,ряда единиц О, 1, 2, 3, 4,5, б, 7, 8, 9, дляразряда десятков соответственно 00, 10, 2090), причем токопроводящие участки с одина.ковыми порядковыми номерами различныхгрупп электрически соединены между собой,В каждом разряде при перемещении щетокпо кодовым дорожкам возможны три варианта соприкосновения щеток с токопроводящими участками контактных дорожек.В первом варианте одна из щеток касаетсятокопроводящего участка дорожки, другаянаходится на непроводящем участке.Во втором - обе щетки касаются одного .токопроводящего участка,В третьем - одна щетка касается одноготокопроводящего участка, другая - второго,соседнего токопроводящего участка.В младшем разряде одна из двух щетокявляется основной...

Номер патента: 752434

Опубликовано: 30.07.1980

Авторы: Журавлев, Зинкевич, Слепцова

МПК: G08C 13/00

Метки: пневматическое, сигнализации

...через реле 10 проходит на первый выход устройства Р. Одновременно сигнал с выхода устройства поступает на вход автономного источника питания 2, выполненного, например, в виде емкости, камера которой разделена подвижным поршнем или мембраной. Сжатый воздух с выхода автономного источника питания 2 ,поступает через обрапный,клапан 4 в управляющую камеру нормально открытого кла пана 1, закрывая его, а через обратный клапан 8 и дроссель 7 сжатый воздух поступает в управляющую камеру реле Л. Через промежуток времени, заданный дросселем 7, реле .10 включаетсяилрекрзщается подача сигнала на первый выход устройства Р,о а сигнал поступает на второй выход устройства Р При включении устройства, т, е. снятии сигнала с его входа Р, сигналы на втором...

Номер патента: 752435

Опубликовано: 30.07.1980

Авторы: Давейнис, Тормышев

МПК: G08C 15/06

Метки: избыточной, информации, сокращения

...что текущее приращение не принадлежит к вычисляемому отрезку прямой.Пусть, например, первые единичные приращения поступают по шине 16 ь . Триггер 6устанавливается в единичное состояние, а вблоке начальных приращений накапливаетсяколичество единичных приращений, пришедшихпо оси , Единичное приращение по оси Де. происходит через элемент 8 И и переписываетв блок 2 содержимое блока начальных приращений - величину "базового" приращения,которое хранится в блоке базовых приращений до тех пор, пока блок 4 не выдаст сигнала о том, что очередное элементарное приращение выходит за пределы допустимойошибки,Очередные единичные приращения, поступающие по шине 16, вычитаются из содержимогоблока анализа ошибки рассогласования. С приходом...

Номер патента: 752436

Опубликовано: 30.07.1980

Авторы: Демидов, Джавахян, Иванченко, Лазукин, Махаринов, Силаев

МПК: G08C 15/08

Метки: многоканальное, телеизмерительное

...- со второй обкладкой конденсатора и с отрицательной клем.мой питания операционного усилителя, выходоперационного усилителя через контакты кодовых реле соединен со входами соответствующих блоков регистрации,Схема устройства показана на чертеже.Устроиство содержит резистивные датчики1 - 3, контакты 4 - 6 кодовых реле опроса, контакты 7 - 9 реле компенсации, контакты 1012 кодового реле, контакты 13 компенсации,линию 14 связи, узел 15 нормализации, выпол.ненный на источнике 16 питания и резисторе 17,операционный усилитель 18, полевые транзисторы 19 и 20, конденсаторы 21 и 22, блоки23-25 регистрации.Работа устройства происходит следующимобразом,При включенных кодовых реле опроса назажимах резистора 17 появляется некоторое на.пряжение,...

Номер патента: 752437

Опубликовано: 30.07.1980

Авторы: Арустамян, Григорьян, Казарян, Саркисян

МПК: G08C 19/00

Метки: дискретной, информации, передачи

...включает передатчики 1,приемники 2, провода 3, 4 линии связи, соединенные с обоих концов через резисторы 5, б, 7 и 8 с источником питания. Передатчики 1 построены на элементах И - НЕ 9, 10, первые входы которых связаны с управляющим входом 11. Второй вход элемента т 1 - НЕ 9 через элемент НЕ 12 и второй 2:;ход элемента И - НЕ 10 соединены с пниормационным входом 13 передатчика.Приемники 2 зыполнены по дифференциальной схеме. Неинвертирующпе п инвертирующие входы их соединены соответственно с проводами 3 и 4 линии связи Выход 14752437 Формула изобретения Составитель С. ЕгоровТекред А. Камышникова Корректор С файн Редактор 3. Ходакова Заказ 831/1019 Изд.372 Тираж 698 ПодписноеНПО Поиск Государственного комитета СССР по делам...

Номер патента: 752438

Опубликовано: 30.07.1980

Автор: Даки

МПК: G08C 19/02

Метки: защиты, катодной, телеконтроля, трубопроводов

...4поступаюг в линию (фиг. 4),На КП (фиг. 5) командные импульсы4 Оположительной полярности поступают на обмотку 25 приемного реле через диод и размыкающийся контакт 26 реле передачи. Приемноереле срабатывает и контактом 28 запитываетобмотку 27 приемного шагового искателя,45который запускается. После отсчета необходимого числа командных импульсов ротор приемного шагового искателя в контактном поле 29 останавливается на соответствующейламеле и запитывает обмотку 30 реле времени,5 ОПо истечении защитного промежутка време.ни в 1 - 2 с. замыкается проскальзывающийконтакт 49 реле времени и через контакты50 реле синхронизации и контакты 51 релепередачи в линию посылается синхронизирую 55щий импульс постоянного тока отрицательнойполярности...

Номер патента: 752439

Опубликовано: 30.07.1980

Автор: Тихомиров

МПК: G08C 19/12

Метки: передачи, приема, сигналов

...питания, со,вторым входом селектора импульсов манипуляции и с третьим входом приемника, выходселектора импульсов манипуляции подключенко второму входу коммутатора питания и к,третьему входу формирователя импульсов ма.нипуляции, второй вход которого соединенс выходом коммутатора питания.На чертеже показана схема устройства.Устройство содержит антенну 1, передатчик 2,информационный вход 3, формирователь 4импульсов манипуляции, импульсный генератор 5, первый переключатель б, антенныйфильтр 7, приемник 8, выход 9 устройства,селектор 10 импульсов манипуляции, коммута.тор 11 питания, второй переключатель 12;блок 13 питания.Устройство работает следующим образом.Излучаемые сигналы прямой передачи прини.маются антенной 1 на другой...

Номер патента: 752440

Опубликовано: 30.07.1980

Авторы: Евстратов, Портнов

МПК: G08C 19/16

Метки: воспроизведения, передачи, приема, телесигналов

...контактов соответствует выключенному состоянию датчика 7), Сигнал на такте Т 2 не подается на вход блока 1, если дат.чик 9 включен, а датчик 8 выключен. Следовательно, ровное свечение лампы 23 соответствуетвключенному состоянию датчика 9 и отсут.ствию аварийных сигналов от датчиков 7 и 8.При рассмотренных выше условиях и выключенном состоянии датчика 9 элементы 4 и 5 Идеблокируются, в результате чего ва тактахТ 1 и Т 2 в линию связи поступают импульсныесигналы, а ва выходе "0" блока 11 на этихтактах формируется сигнал с уровнем логи.ческого нуля. Триггеры 19 и 20 удерживают.ся постоянно в нулевом состоянии, а лампа 23погашена.Если датчики 9 и 7 включены, т.е. от вклю.чевиого контролируемого объекта поступаетаварийный сигнал, цепь...

Номер патента: 752441

Опубликовано: 30.07.1980

Автор: Петров

МПК: G08C 19/16

Метки: передачи, приема, телесигналов

...- 3 находятся под нулевым потенциалом. Перед началом З 5 циклического опроса КП по проводу 1 подается сравнительно длинный отрицательный импульс для заряда накопительного конденсатора в блоке питания, затем этот конденсатор вьшол 40 няет роль источника напряжения.Отрицательные импульсы первой посылки принимаются первым элементом 6 И и на его выходе формируется также отрицательный импульс, Задним фронтом этого импульса45 запускается первый элемент 9 временной задержки. Элемент 9 формирует отрицательный импульс заданной длительности. Этот импульс использован как импульс питания вторых элементов И и НЕ. Поэтому второй элемент И не реагирует на первую посылку адресных50 импульсов.Вторая посылка прщимается вторым элементом 10 И, на выходе...

Номер патента: 752442

Опубликовано: 30.07.1980

Авторы: Бантюков, Кокотов, Лазаренко, Малиновский, Морозов, Панков

МПК: G08C 19/16

Метки: передачи, телесигналов

...необхо. димо с диспетчерского пункта послать вызывной сигнал (например, номер вызываемого комплекта) . На вызываемом комплекте срабатывает блок приема команд,4 и по первому выходу вьщает см, устанавливающий блок 3 коммутации в исходное положение, а по второму выходу - сигнал, открывающий блок 8 разрешения передачи информации.Блок 3 коммутации далее поочередно подклю. чает датчик 1 - 1 через блок 8 разрешения передачи информации к преобразователю ана. лог.код 10, который вьщает в канал 14 связи через блок 13 передачи кодовые комбинации,соответствующие значениям параметров, из.меряемым датчиками 1 - 1. После окончанияпередачи всех параметров блок 3 коммутациисигналом со своего выхода. устанавливает блок4 приема команд в исходное...

Номер патента: 752443

Опубликовано: 30.07.1980

Авторы: Газарова, Клемин

МПК: G08C 19/28

Метки: приема, телесигналов

...к выходу блока сигнализации.Схема устройства представлена наертеже, ЗОУстроистно содержит блоки 11 п 1 сигнализации, элемент 2 ИЛИ,элемент 3 И,элемент 4 временной задержки, блок 5 считывания, блок 6 адреса, блок 7 фиксации несоответствия,приемник 8 кода, вход 9 считывания,вход 10 сигнала адреса, блок 11Фиксации неисправности, катушку двухобмоточного реле 12, контакты 13 днухобмоточного реле, усилители 14 и 15.Устройство работает следующим образом,В течение времени набора кода приемником 8 усилители 14 и 15 блоков 5считывания заблокированы потенциалами, поступающими с выхода адресногоблока б, днухобмоточные Реле 12находятся в состояниях, определяемыхкодовой комбинацией предыдущего подцикла, В конце принятого подциклакодовая комбинация...

Номер патента: 752444

Опубликовано: 30.07.1980

Авторы: Калинин, Кузнецов, Орехов, Резников

МПК: G08C 19/28

Метки: декодирующее

...т л и ч а ю щ е е с я тем, что, с целью повышения достовер ности приема и обработки информации, в устройство введены дешифратор, запоминающий блок, формирователь сигналов слов, блок управления и элемент сравнения, первый вход которого соединен с первым выходом запоминающего блока, второй вход элемента сравнения соединен С первым входом блока управления и подключен ко второй входной шине, выход элемента сравнения подключен к первому входу формирователя служебной информации и к второму входу блока управления, третий вход которого подключен к первому выходу формирователя сигналов слов, выход которого соединен с вторым входом Формирователя служебной информации, выход блока управления, первый выход блока проверки слов на достоверность и выход...

Номер патента: 752445

Опубликовано: 30.07.1980

Авторы: Григорьев, Оськина

МПК: G08C 19/46

Метки: дистанционной, передачи, перемещений, пространственных

...элемент выполнен в виде короткозамкнутых витков, которые жестко связаны между собой крестообразным держателем и размещены на центральных стержнях неподвижных Ш -образных магнитопроводов,На чертеже приведено схематичное иэображение устройства для дистанционной передачи пространственнйх переме.щений.Устройство содержит датчик 1 и приемник 2, соединенные между собой и выполненные из Ш -образных магнитопроводов 3 с секционными обмотками 4 возбуждения и секционными обмотками 5 синхронизации и подвижного элемента 6. Магнитопроводы 3 датчика 1 и приемника 2 расположены в пространстве таким образом, что их средние стержни вставлены в короткозамкнутые витки подвижного элемента 6, связанные между собой с помощью крестообразного держателя.На...

Номер патента: 752446

Опубликовано: 30.07.1980

Авторы: Кенгерлинский, Мехтиев, Садыхов

МПК: F15C 3/04

Метки: передачи, пневматических, приема, сигналов

...при постоянном значении сопротивления утечки линий связи 3 и биморфных пластинок злектропневмопреобразователей 2 и 6 зависит от величины 35 давления питания Рпи от величины коэффициента умножения выпрямителя-умножителя 1.2. Меняя эти переменные, можно менять 0 в широких пределах, например от 25 В до 150 В. 46В разработанном макете устройства передачи и приема пневматических сигналов номинальные значения давлений питания составляют Р, =Г,4 10 ПаР =Р,,2 12 =0,2 1 О Па Время передачи и приемавход-ф 5ного сигнала Рх нарасстояние 1000 м ипри скачкообразном возмущении Рвх от минимума до максимума и от максимума до минимума на 63% диапазона изменения выходного сигнала (Рвых=О - ,10 П 01Б 0 не превышает 5 с. При этом погрешность устройства 8...

Номер патента: 752447

Опубликовано: 30.07.1980

Авторы: Домрачев, Исаев, Котов, Мейко

МПК: G08C 25/00

Метки: код, преобразователей, угла

...с одним из входов формирователя 3 сигналов реальной смены кода и через дешифратор 4 - со входом триггера 5, выход которого соединен с другим входом формирователя 3 сигналов реальной смены кода и первым входом ключа 6, второй вход которого соединен с выходом генератора 5 импульсов 6 О и входом шагового привода 1, выход ключа 6 через счетчик 7 соединен. с одним иэ входов блока 8 воспроизведения, к другому входу которого подключен выход элемента И 9. Вход первого 65 из дополнительных счетчиков 10 соединен с выходом формирователя 3 сигналов реальной смены кода, а выходс одним из входов элемента И 9. Выходдополнительного ключа 11 через последовательно соединенные второй дополнительный счетчик 12 и дополнительныйдешифратор 13 соединен с...

Номер патента: 752448

Опубликовано: 30.07.1980

Автор: Липартелиани

МПК: G08G 1/02

Метки: движения, средств, транспортных

...определения скорости.При проезде транспортного средствачерез контролируемую зону второго датчика 3 на выходе детектора 1 появляется сигнал, который поступает на входы формирователей 6,7 импульсов исчетчика 8. При этом по переднему 40фронту сигнала с детектора 1 формирователь 6 Формирует импульс, поступающий на вход блока 10 определенияскорости. Блок 10 определения скорости по этому сигналу производит вычисление скорости движения транспортного средства по Формулегде Ч - скорость движения транспортного средства;38 - расстояние между контролируемыми зонами датчиков,которое выбирается меньшеминимальной длины транспортных средств;- время прохожденияпортного средства в контролируемойзоне первого датчика 2 по заднемуфронту импульса с...

Номер патента: 752449

Опубликовано: 30.07.1980

Авторы: Авдеева, Берендеев, Борисенко, Гилерович, Кузенко

МПК: G08G 1/08

Метки: относительной, скорости, средств, транспортных

...4 деления, масштабный блок 7 и блок 8 сравнения. Если указанные блоки работают правильно, то в схему поступает команда, разрешающая проведение измерений. Если указанные блоки работают неправильно, то по тестовым уставкам их можно настроить.С датчиков 1 и 2 поступают сигналы, характеризующие приращения перемещений контролируемых устройств. Эти сигналы поступают на соответствующие входы АЦП 3, где полученная информация преобразуется в численную и запоминается в ячейках памяти контролируемых элементов в АЦП 3, Далее число импульсов, соответствующее скорости движения ведущего звена, из ячей ки памяти АЦП 3 подается на вход блока 4 деления, на другой вход которого поступает число 1-передаточное отношение с требуемой точностью из блока 5...
