Номер патента: 751518

Опубликовано: 30.07.1980

Авторы: Владимирский, Перлин, Синюшин

МПК: B23B 49/00

Метки: вращающегося, инструмента, колебаний, поперечных

...фиг. 1 изображено устройство, общий 10 вид; на фиг. 2 - его функциональная блоксхема.В шпинделе станка с помощью гайки 1 крепится специальная цанга 2 с пазом, прижимающая датчик 3 к боковой поверх ности инструмента 4. Усилительно-преобразующая аппаратура, состоящая из усилителя 5, модулятора 6, содержащего входной фильтр, и стабилизированного выпрямителя 7, собранная на малогабаритных по лупроводниковых приборах, установлена на шпинделе станка в компактной коробке 8,Трансформаторный токосъемник состоит из подвижного сердечника 9 с катушками 10 и 11, установленного на шпинделе, и ко аксиального ему неподвижного сердечника 12 с катушкой 13. Блок неподвижной аппаратуры 14 включает источник питающего напряжения высокой частоты 15 и...

Номер патента: 751519

Опубликовано: 30.07.1980

Авторы: Певзнер, Шихман

МПК: B23B 49/02

Метки: кондуктор

...его перемещение относительно стойки 7, а на цилиндрический конец винта 9, выступающий с наружной стороны стойки 7 надета пружина 13, сжатаямаховичком 14, закрепленным па винте 9.Стойка 7 может поворачиваться относительно оси 15 поворотным механизмом 16. 5Регулируемый прижим 8 установлен с возможностью перемещения по направляющим стержням 6 в зависимости от размеров обрабатываемых изделий и крепитсяпа стержнях б установочными вннтамп 17. 10На прижиме 8 установлен на резьбе упор18,В исходном положсшш стойка 7 повернута относительно оси 15 так, чтобы направляющие стержни б заняли вертикальное положение. Два параллельно расположенных изделия 19 устанавливают и закрепляют перпендикулярно кондуктору так,чтобы обрабатываемые отверстия...

Номер патента: 751520

Опубликовано: 30.07.1980

Автор: Демин

МПК: B23B 49/02

Метки: отверстий, сверления

...устройство, представляющее собой удлиненную вращающуюся кондукторную втулку, предназначенную для глубокого сверления 1.Недостатком известного устройства является то, что оно не может быть использовано для получения концентричных отверстий при ступенчатой обработке,Цель изобретения - получение концентричных отверстий при ступенчатой обработке,Для достижения указанной цели на торце кондукторной втулки выполнена коническая поверхность, предназначенная для взаимодействия с соответствующими поверхностями цанги, охватывающей втулку.На чертеже изображено описываемое приспособление, общий вид.Приспособление содержит кондукторпую втулку 1, закрепленную в подшипнике 2, па торце которой выполнена коническая поверхность 3, предназначенная...

Номер патента: 751521

Опубликовано: 30.07.1980

Авторы: Антонов, Мездрогин, Чистяков

МПК: B23C 1/00

Метки: металлорежущий, станок

...их взаимное влияние друг на друга.Монтаж портала и работа станка осуществляются следующим образом.Одной из трудоемких и сложных операций при монтаже портальных станков с подвижным порталом является выставка на фундаменте станин на взаимную параллельность. Учитывая, что эти станки имеют большой продольный ход, сами стани 5 10 15 20 25 30 35 40 45 50 55 60 65 4ны, при их большой длине, имеют значительную непрямолинейность, Кроме этого в процессе эксплуатации станка, благодаря колебаниям температуры и другим причинам, происходит деформация фундамента, а вследствие этого, и изменение положения одной станины относительно другой.Таким образом, если на станины, выставленные с определенной точностью, установить сани, а затем на них...

Номер патента: 751522

Опубликовано: 30.07.1980

Авторы: Антонов, Черкасов

МПК: B23C 3/34

Метки: копировальное

...вал 3, с подшипниковым упором 7, выполненным в виде О гайки с подшипником 8. Снаружи резьбовой втулки 6 размещена гильза 9, установленная с возможностью поворота в подшцпниковом упоре 7. Гильза 9 имеет шпоночное соединение 10 с валом 3, который, в 5 свою очередь, входит с помощью пальца 11в зацепление с копиром 1, имеющим криволинейную канавку 12.Копир 1 размещен внутри вала 3, приэтом резьбовая втулка 6 имеет по царуж ной поверхности шлицевое соединение сподвижным столом 5 станка.Приспособление работает следующим образом.Включая привод станка, перемещаютподвижный стол 5 влево вместе с валом 3, который вращается прц этом относительно неподвижного копира 1.При повороте ца один оборот вала 3 перемещается в осевом направлении на шаг 30 1...

Номер патента: 751523

Опубликовано: 30.07.1980

Автор: Малахов

МПК: B23C 5/26

Метки: инструмента, насадного, оправка, режущего

...Вии Ге Выпо цен бу 1)тик и цент РЦРУОЩ П 05 СО, СОПРЯГ 2 ЮЩЦЙСЯ С ВЫПО,- пенным в орпусс цсцтрпрующцм отверстием, пргчемайя связана с винтом с возможностью их совместного поворота ц относительного осевого перемещения.112 фпГ. 1 Г 0 заид Оп 1323(2, Оощий Вцд;ца фпг, 2 - 4 - варианты соединения гайки О с винтом.Оправка состоит цз корпуса 1, в резьбовое отверстие 2 которого ввернут винт 3.Бинт 3 мест буртик 4 и два цсцтрирующпх пояска - один для установки инструмента 15 5, другой для центрирования винта в отверстии корпуса 1, Нд наружной резьбовой поверхности корпуса установлена гайка 6, шаг резьбы которой меньше шага резьбы винта 3, Гайка 6 сопрягается также с винтом 20 3 посредством, например, многогранного,шпоцочного, шлицевого и т....

Номер патента: 751524

Опубликовано: 30.07.1980

Автор: Сорокин

МПК: B23C 9/00

Метки: гильзы, зажима, перемещения, шпиндельной

...которого нарезана зубчатая рейка 25, с помощью которой шток взаимодействует с шестерней 26 привода зажима гильзы. Шестерня 26 через шипы 27, шлицы 28 подпружиненной рукоятки 29 взаимодействует с винтом 30. На резьбовой конец винта 30 насажены упор 31 и зажимное кольцо 32, которое своей конической поверхностью 33 взаимодействует через кольцо 34 на пружинное кольцо 35, производящее зажим шпиндельной гильзы 12, Упор 31 от проворота удерживается штифтом 36.Устройство работает следующим образом.Зажим гильзы. Приводят во вращение вручную или механически эксцентриковый вал 1, который через эксцентрик 18 сообщает движение ведущей шестерне 20, поочередно поджимая ее к внутренним зубьям фланца 21 и чашеобразного колеса 6, тем самым вращая...

Номер патента: 751525

Опубликовано: 30.07.1980

Авторы: Гришин, Ольховнев

МПК: B23D 19/08

Метки: вырезки, круглых, листового

...инструментов 9, а при малом диаметре вырезаемых деталей - в виде изогнутых резцов 9, Рабочие инструменты 8при этом в работе не участвуют.Узел 10 подачи инструмента на рез выполнен в виде подпружиненной оси 24, установленной с возможностью перемещениявдоль втулки 25, шпонки 26, размещеннойв выемках оси 24 и втулки 25 и предохраняющей ось 24 от поворота, втулки с буртиком 27, расположенной между направляющими 7 с возможностью перемещениявдоль них и фиксирования на них, и приводного рычага 28, шарнирно соединенногос втулкой и взаимодействующего с торцомподпружиненной оси 24. В случае выполнения инструментов 9 в виде резцов к концуоси 24 крепится держатель 29 с гнездами30 под резцы. Рабочие инструменты 8 и 9вместе с узлами 10 установлены в...

Номер патента: 751526

Опубликовано: 30.07.1980

Авторы: Махров, Некрасов, Пуртов

МПК: B23D 23/00

Метки: пруткового, резки, штамп

...9. В пазу подвижной державки 7 размещен дополнительный нож 10 с фаской 11, подпружиненный к скошенной плоскости 12 паза подвижной державки пружиной 13, Ролики 14 предназначены для осуществления мерной подачи разрезаемого материала. Для сбора заготовок предназначен лоток 15,При приложении силы против действия пружины 9 подвижная державка 7 смещается относительно неподвижной 2, и материал разрезается втулочными ножами 3 и 10. При этом необходимая для резания сила передается на фаску 11 ножа 10 от скошенной плоскости 12 подвижной державки 7 не только в направлении резания, но и в сторону неподвижного ножа 3, предотвращая появление зазора между ножами. Это обеспечивает качественный рез в том числеи вязких материалов, таких как ковар,...

Номер патента: 751527

Опубликовано: 30.07.1980

Авторы: Воробьева, Соколов, Шевяков

МПК: B23D 29/00

Метки: механизированные, ножницы, ручные

...от выпадания из канавки 26 обеспечивается с помощью ползуна 4.Ножницы работают следующим образом.При вращении против часовой стрелки входного вала 8 и центрального колеса 7 движение передается через сателлиты 9, солнечное колесо 11 и водило 10 винту 12, При вращении винта 12 против часовой стрелки шарики без скольжения перекатываются. по поверхностям винтовых канавок 21 и 24 и, поскольку гайка 14 зафиксирована от проворота, вызывают ее осевое перемещение и выдвижение ползуна 4 и ножа 3. Перекатываясь по винтовой канавке 24, шарики попадают в трубку 28, перемещают находящиеся в канавке 26 шарики и подают их через трубку 27 в канавку 26, чем обеспечивается сохранение постоянного количества шариков в полости между канавками 21 и 24 от...

Номер патента: 751528

Опубликовано: 30.07.1980

Авторы: Бусел, Крицкий, Поляков, Посвятенко, Розенберг, Хисин

МПК: B23D 43/02

Метки: деформирующая, протяжка, сборная

...2 стержня 1 последовательно размещают промежуточные элементы 5 и деформирующие элементы 4. После установки всего набора этих деталей ца резьбовую часть 3 стержня 1 навцнчцвают хвостовик 8, который перемещает де 7515283формирующий элемент 4 по конической посадочной поверхности 2 стержня 1 до упора, т. е, до полного выбора зазора между ними и создания натяга, После этого длину последнего промежуточного элемента 5 увеличивают до тех пор, пока она, опираясь на последний деформирующий элемент 4, не переместит предпоследний деформирующнй элемент 4 в направлении передней части стержня 1 также до полного выбора зазора и создания необходимого натяга. Зту операцию повторяют для всех деформирующих элементов 4. После установки первого...

Номер патента: 751529

Опубликовано: 30.07.1980

Авторы: Баранов, Голышев

МПК: B23D 41/02

Метки: опора, протяжным, самоустанавливающаяся, станкам

...Вторым плечом рычаг 4 контактирует с расположенными во втулках 9 корпуса 1 стержнями 10 и промежуточной плитой 11, имеющей возможность осевого перемещения по направляющим скалкам 12, закрепленным в корпусе 1, Для предварительной установки протягиваемой детали 13 на промежуточной плите 11 и корпусе 1 установлены призмы 14 и 15.Поворотная втулка 8 и промежуточная плита 11 могут быть оснащены смежными опорными втулками 16.Работает опора следующим образом, Протягиваемую деталь 13 устанавливают проушинами на призмы 14 и 15 и вводят в предварительно обработанные отверстия протяжку 17. Протяжка передним направлением поднимает деталь 13 от призм 14 и 15 и ориентирует ее по внутреннему торцу проушины и предварительно обработанному отверстию, При...

Номер патента: 751530

Опубликовано: 30.07.1980

Авторы: Корабликов, Тарасов, Янченко

МПК: B23D 41/02

Метки: опора, протяжному, станку

...210622 описана опорастанку, используемая приверстий втулок и гильз. Эполнено в виде втулки,планшайбе станка, на опокоторой установлены подптора.При таком и н ии по авт. св.к протяжному дорновании отто устройство выукрепляемой на рной поверхности ружиненные секенин узка номенклаобрабатываемых издесполров тура типоразмелий,Целью дополнителяется расширениеможн остей.Поставленная целпредлагаемая опоранаправляющей и рми, а в секторах ввыступы и резьбовьлировочных винтов.Такое выполнениеческие возможностиНа чертеже предвид. ного изобретения яв технологических воз 20 что чной интаатые регуь достигается темснабжена эласт егулировочными в ыполнены ступен е отверстия для расширяет техноопоры.ставлена опора, о оги щий30751530 Формула изобретения...

Номер патента: 751531

Опубликовано: 30.07.1980

Авторы: Бутовский, Овумян, Хухрий

МПК: B23F 5/12

Метки: зубчатых, колес, цилиндрических, чистовой

...В. параллельном оси О, - О Режущую кромку в начале резания располагают асаено к боовои поверхност зуба колеса у головки в точке т или у ножки в точке и. Режущей кромке 3 за кажлый цикл грофнлпрованпя одной стороны зуба сосбшают лополнптельно зозвратно-поворотное движение в направлении стрелки Г вокруг оси лержавкп О. - Ое. Оси державки О, - О и инструмента О - О взаимно перпендикулярны и располагаются в разных плоскостях, т. е. режущей кромке сообщают движение вокруг оси, скрещивающейся с осью инструмента под углом 90. В результате этих лвух дзпженпй режущаякромка в процессе резания располагается касательно к поверхности зуба. После выхода режущей кромки из контакта с поверхностью зуоа дсржавку поворачивают вокруг ооц О, - О, в обратном...

Номер патента: 751532

Опубликовано: 30.07.1980

Авторы: Голембиевский, Терентьев, Трофимов

МПК: B23F 5/16

Метки: зубодолбежный, станок

...30настройки 28, кинематических пар 23 и 22,винтовой передачи 21 связывает вал 5 ишпиндель 7.Делительные столы 18 размещены настолах 29, связанных со шпинделем 7 не- З 5настраиваемой кпнематической цепью, содержащей кулачковый механизм 30 и кинематическне пары 31 и 32.Орган настройки 3 устанавливает скорость резан 1 ия, определяемую как число 40двойных ходов шпинделя 7 долбяка 8 в минуту (движение П 1),Органы настройки 12 и 24 служат дляналадки цепей обката.Первый из них согласовывает вращение 45долбяка 8 (движение В,) с,вращением делительных столов 18 (движения Вз), авторой - тангенциальное движение долбяка (движение П 4) с вращением, делительпых столов 18 (движения Вз), 50Органы настройки 20 и 28 устанавливают соответственно скорость...

Номер патента: 751533

Опубликовано: 30.07.1980

Авторы: Друзенко, Ромашко

МПК: B23F 9/00

Метки: зубьями, колес, конических, круговыми

...и направления, а затем осущ"- ствляют подгонку пятна контакта в;.аре пуем корректировки наладок станка при отс аленин шестерни, причем значение стилоений профиля и направи ния зу"ьез колеса выдерживают постоянными для разлнгных партий шестерен.чертеже изображена схема замера профиля в сечениях 1, 2, 3 по длине зуба и направления - в сечениях 4, б, 6 по выс,"т. зуба.Прп изготовлении шестерен по данному способу, контроля в первую счередь по, ас: етным наладкам нарезают ведомый элемент пары - колесо. Снимают колесз со сганка и на приборе, например КР, за- .-:".яэ,т его профиль в трех сечениях по длине зуба. Первое сечение располагают у малого модуля на расстоянии 1 - 2 чл от терца, второе сечение - среднее рас;етное сечение зуба, третье...

Номер патента: 751534

Опубликовано: 30.07.1980

Автор: Харитонов

МПК: B23F 9/00

Метки: зубьями, колес, конических, криволинейными, нарезания

...плоскосего перпендикуляра к осям заизводящего колеса на величимую из выражения С этой цсмещают пар ти вдоль общ 5 готовки и прну, определя; Е ==ЯЛ4 г, з 11 4 г -Я - среднее конуснр, - средний уголзуба;0 - ширина зубчатго - средний радиловки; гд5 расстояние;наклона лини го венца х голом нарегоезцо О П И С А Н И Е ( )79534ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ6: - угол делительного конуса колеса;дА - смещение вдоль оси заготовки.На фиг. 1 показано взаимное расположение производящего и нарезаемого колес в проекции на целительную плоскость производящего колеса и параллельно ей; на фиг. 2 - вид А на фиг. 1.Ось 1 плоского производящего колеса проектируют на делительную плоскость 2 в точке О,. Обрабатываемое колесо 3 смещают вдоль...

Номер патента: 751535

Опубликовано: 30.07.1980

Авторы: Воробьев, Гинзбург, Ефремов, Попов

МПК: B23F 15/00

Метки: шлифования

...маятника 8, Расстояние между упорами 10 и 11 выбрано равным 0,1 - 0,5 высоты зуба звездочки 2. Упор 11 снабжен датчиком положения 12, который электрически связан с пневмоцилиндром 7.ЮУстройство работает следующим образом.Звездочка 2 закрепляется на столе 1, Включается пневмоцилиндр 7 (рабочее тело подается в поршневую полость) и поворотный корпус 5 с шлифовальным кругом 6 двигается в сторону звездочки 2 до контакта с профилем зуба. Поворотный стол 1 приводится в движение, и звездочка 2 начинает вращаться. Как только шлифовальный круг 6 совпадает с вершиной зуба звездочки 2, круг 6 под действием силы прижима пневмоцилиндра 7 начинает обрабатывать одну сторону зуба, отклоняясь от первоначального положения и поворачивая ось 4. При...

Номер патента: 751536

Опубликовано: 30.07.1980

Авторы: Пейсахович, Фрагин

МПК: B23F 19/05

Метки: зубчатых, колес, отделки, цилиндрических

...ориспта ции зубьев инструмента относительно зубьев колеса. После ввода в зацепление инструменту или обрабатываемому колесу прядают медленное движение обката со скоростью Р, и быстрое возвратно-поступательное движение подачи вдоль оси колеса со скорость;о 1, т. е. обеопечивают условие, когда Р, существенно меньше 1. Благодаря такому соотношению доминирующее ,влияние на образование скорости скольжения профилей инструмента,и детали оказьсвает скорость 1. Влияние окорости 1 о на величин Р;,; мало. Поэтому .искажений профиля практически не происходит. Ввиду того, что скорость обката 1/О незначительна, зацепление инструмента с деталью осуществляется более плавно. Ударные нагрузски,при входе зубьев в зацепление пренебрежимо малы,Для...

Номер патента: 751537

Опубликовано: 30.07.1980

Авторы: Борисов, Бычкова, Колесников, Попов, Становов, Хухрий, Штернберг

МПК: B23F 21/16

Метки: глобоидная, фреза, червячная

...предназначенного для обработки методом обкатки червячных глобоцдных зубчатых колес, в частности зубчатых колес глобоидных передач с посгояппым углОм профиля Витка червяка,к Ос 1 его "ращения.Известна червячная глобоидая фреза, содержащая корпус ц режущие зубья, имеющие различный угол профиля, ц прямые стружечные канавки 11,.Недосстапком этой конструкции являе;ся сложн осте ее изготОВления и искажение геометрии профилирую;цих кромогк прп переточке по передней грани, что снижает ОИост изоовления гл О бонде ы хтых колес.Целью изобретения является упрошсеНе изготовления червячных глобоедных ф зсз и повышение точности инструмента, что позволит повысить точность изготс аленЯ червячных колес.Для этого в известной червячной глобоидной фрезе...

Номер патента: 751538

Опубликовано: 30.07.1980

Авторы: Васильев, Егоров, Жиров, Коряжкин, Куравлева, Лугин, Светлов

МПК: B23K 9/06

Метки: переменном, сварки, токе

...зд погупериод начинает перезаряжаться чеггз ";:торпчную обмотку трансформатора 1, сбт:отк 4, 5 и вентили 9, 10. Сигнал управ,"е я на открытие вентилей будет подав;т:.-:я при напряжении на межэлектродном и; Омежутке, близком к амплитудному. Персздряд конденсатора 8 через обмотку 5 приведет к тому, что на обмотке 6 бтэгдутрднссрмироваться импульсь. в сокогот.Япряжения, которые терез копденсатоо 12, трансформатор 13 и конде.сятор 11 пода"тс;: -:. межэлектродный промежуок, вы,:ь;вая гго пробой. При прсбое г.тсмежутка ",ЭС,З Н "ГО тЭОХОДИТ СЛЬ.отСЧНЫггдзр-,Г н енсдторд 8 т возо тж тдгт, я тгНпРНГКЕНИЕ На МЕжЭЛЕКтРОДНОМ ГРО.СЭК,Э;Е резко гадает и перезарядная цепь конденсато р а 8 шунтируется меэкэлектродным про. ,:ежуткох. Напряжение зарядя...

Номер патента: 751539

Опубликовано: 30.07.1980

Авторы: Костюшин, Федоров

МПК: B23K 9/16

Метки: дуговой, сварки

...противоположного соленоида в регулировочный винт 11. Благодаря тому что мундштук 5 имеет коленчатый изгиб, а оси приемной и направляющей его частей параллельны между собой, конец подающейся присадочной проволоки при повороте мундштука описывает цилиндрическую поверхность радиусом г, ось которой лежит в плоскости перпендикулярной к направлению сварки. Это обеспечивает подвод присадочной проволоки в зону сварки перпендикулярно линии сварки независимо от величины ее смещения а. При достижении сварочной ванной края незамкнутой криволинейной поверхности изделие прекрашает вращательное движение, перемещается в осевом направлении на величину шага наплавки, а затем начинает вращательное движение в направлении, противоположном предыдущему....

Номер патента: 751540

Опубликовано: 30.07.1980

Авторы: Кисельников, Макаровский, Смирнов

МПК: B23K 9/16

Метки: горелки, ориентации, сварочной

...пневм;ятццка, соединенные с исполнительным .:ЯЦЗМОМ, СОНГ 0 ВЬПОЛНСНО СО ЩЕЛЕЗЫМ0 р 11 и р 1 10 ц и м и я н д л 0 м, и н е в м Од а т ч и к и В ыполцецы в виде дополнительных каналов в сопле, входные отверстия которых располокецы н Внутренней поВерхности сопла и 1 явцоулалены от электрода горелки, при :том входные отверстия дополнительных каналов расположень. Олиже к электроду, чем гыходцое отверстие щелевого формнруОщео кдцдла. Внутренняя поверхность сопла .",.ожет быть выполнена конической либо сферической.Нд чертеже приведено устройство в про.ольцом разрезе.В устройство входит горелка с соплом 1элесгрсдоз . Сопло 1 Выполнено с концентрическим шелевым формирующим каялом 3. Кроме ТОГО, Б сопле 1 Выполнены Гз краЙНСЙ мере два...

Номер патента: 751541

Опубликовано: 30.07.1980

Авторы: Григорьев, Машенский, Погожаев

МПК: B23K 11/06

Метки: сварки, шовной

...против направления перемещения цапф 9 при их,вхоЗ 5 де в направляющую 11. Каждый из пальцев1 б и 17 размещен в пазу соответствующих кулачков 20 и 21, выполненных в форме горизонтальных дисков с замкнутыми криволинейными пазами, контуры которых вы полнены го закон перемещения соответствующего шарнирного пальца 15 или 17 направляющей 11 относительно воликовых электродов сварочной машины 1. Каждый из кулачков 20 и 21 посажен соответственно 45 па вертикальные оси 22 и 23, вмонтированные а корпус 10 и снабженные зубчатыми колеса,ми 24, 25, Зубчатое колесо 24 посредсввом цепи 2 б соединено с зубчатым колесом 27, сблокированным с двумя другимн 50 зубчатыми колесами 28 и 29, установленными на шарнирной стойке 2, При этом зубчатое колесо 28...

Номер патента: 751542

Опубликовано: 30.07.1980

Авторы: Баринов, Веригин, Комиссаров, Филиппов

МПК: B23K 15/00

Метки: сварки, электронно-лучевой

...катод 4.Посредством высоковольтного кабеля 5первичная обмотка б понижающего трансформатора 3 соединены с вторичной обмоткой 7 разделительного трансформатора 8, а вторичная обмотка 9 понижающего трансформатора 3 - с катодом 4 (фиг, 2).5 Устройство работает следующим образом.При подаче напряжения на первичнуюобмотку разделительного трансформатора 8 напряжение, возникающее на его вторич ной обмотке 7, поступает по высоковольтному. кабелю б на первичную обмотку б понижающего трансформатора 3. Во вторичной обмотке 9, имеющей небольшое количество витков, возникает ток, разогревающий прямонакальный катод 4, эмиттирующий электроны, Ток, протекающий по проводникам высоковольтного кабеля, определяется значением коэффициента трансформации...

Номер патента: 751543

Опубликовано: 30.07.1980

Авторы: Бирюков, Веригин, Комиссаров, Филиппов

МПК: B23K 15/00

Метки: сварки, электронно-лучевой

...один с источником б питания катода.Токоподводы 1 и 3 соединены с одним полюсом источника б питания, а токоподво "ь 2 и 4 - с ,ругим полюсом. При прохождении тока через такой катод ток по эмиттирующей поверхности 5 протекает от токоподводов 1 и 3 к токоподводам 2 и 4, но так как токоподводы 1 и 3 расположены с разных сторон от эмиттирующей поверхности 5 токи разветвляются, что приводит к частичной взаимной компенсации магнитных полей и результирующее магнитное поле воздействует на траекторию электронов значительно меньше, чем в случае применения обычного прямонакального катода с двумя токоподводами. Наличие четырех токоподводов значительно повышает жесткость прямонакального катода и улучшает фиксацию его положения по оси...

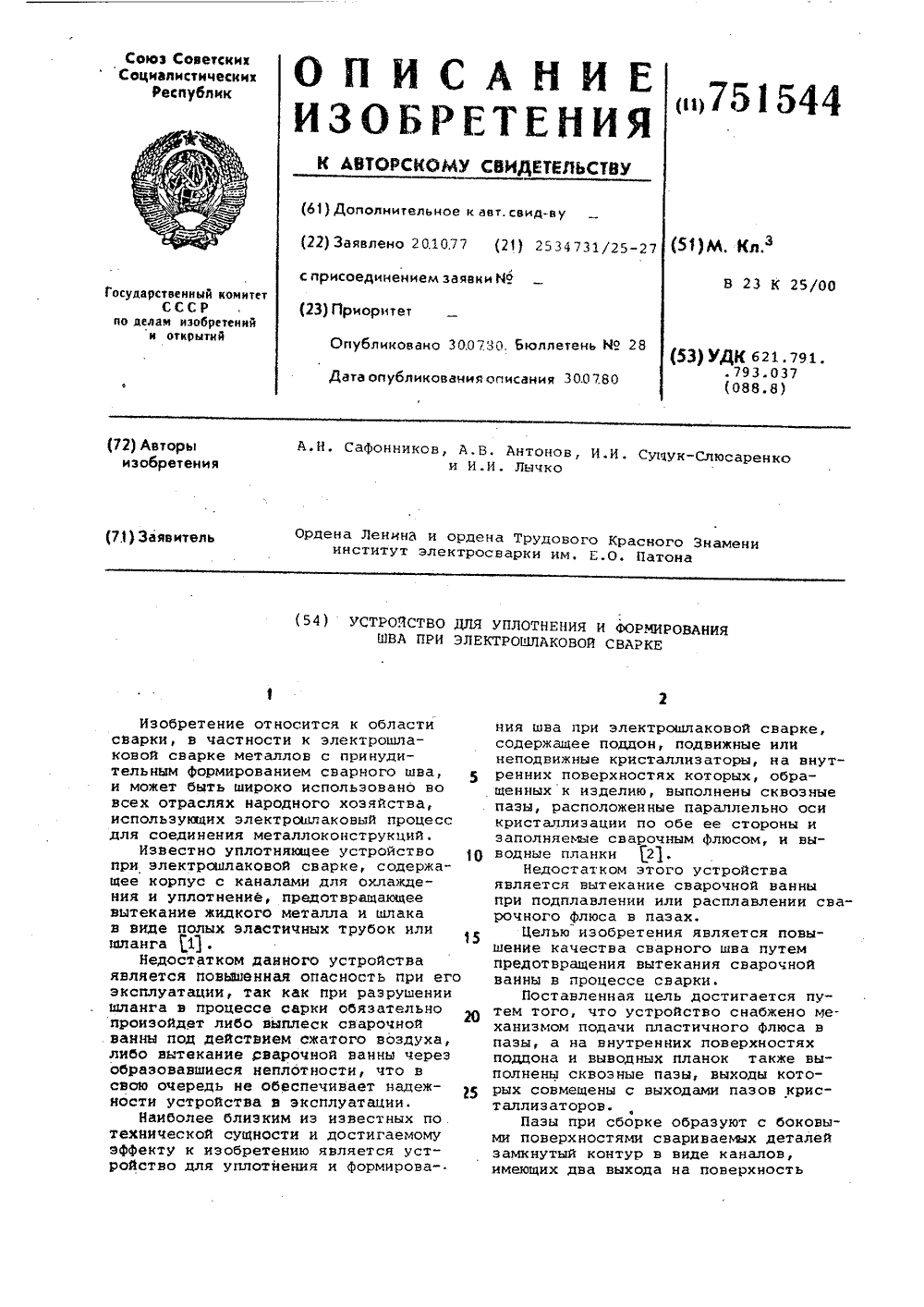

Номер патента: 751544

Опубликовано: 30.07.1980

Авторы: Антонов, Лычко, Сафонников, Сущук-Слюсаренко

МПК: B23K 25/00

Метки: сварке, уплотнения, формирования, шва, электрошлаковой

...механизм подачи пластичного Флюса, выполненный в виденагнетательного пневмоцилиндра б,связанного с входным отверстием канала 5 резиновым шлангом 7,Устройство работает следующим образом.На свариваемую деталь 4 собираютустройство по схеме, приведенной нафиг.1. В приемник пневмоцилиндра бзагружают пластичный Флюс в количестве, необходимом для полного заполнения канала 5. В пневмоцилиндр бподают сжатый воздух под давлением2-3 атм. Под давлением сжатого воздуха пластичный Флюс начинает транспортироваться по резиновому шлангу7 и заполнять полости канала 5.Полное заполнение канала 5 контролируют по верхнему выходному отверстиюканала. Полное заполнение полостейканала 5 обеспечивает надежноеуплотнение сварного стыка, что позволяет переходить...

Номер патента: 751545

Опубликовано: 30.07.1980

Авторы: Слизунок, Тимофеев, Юрчик

МПК: B23K 31/06

Метки: аппаратов, теплообменных

...фиг. 3 - узел 1 на фиг. 1; на фиг. 4 - разрез Б - Б на фиг. 3; на фиг. 5 - схема осуществления сварки скругленных торцов.Способ осуществляют следующим образом.В отверстия трубных решеток а вставляют трубы 6 так, чтобы размер выступающих концов с над трубной решеткой а составлял 0,8 - 1,2 мм.Затем производят разбортовку плоских частей торцов труб и приварку их к узким перемычкам 1 в одном ряду, предпочтительно в среднем, например в 9 ряду,После разбортовки и приварки к узким перемычкам 1 прямолинейных частей торцов д труб в одном ряду производят разбортовку и приварку прямолинейных частей торцов труб в другом, например 10 ряду, затем разбортовывают и приварпвают трубы к узким перемычкам по рядам 8 и 11, 7 и 12, 6 и 13 и т. д, Приварку...

Номер патента: 751546

Опубликовано: 30.07.1980

Автор: Марков

МПК: B23K 37/04

Метки: линия, металлических, поточная, сборки, сварки

...образом. Расстояние между кронштейнами 24, установленными на верхних балках, и кронштейнами, расположенными на нижних балках, больше высоты приспособления-спутника 1 и, таким образом, когда одно приспособление- спутник лежит на кронштейнах верхних балок, а другое на кронштейнах нижних балок, между ними по высоте образуется зазор,Поточная линия работает следующим образом.Оператор укладывает детали изделия Б в приспособление-спутник, находящееся на позиции 1 и, уложив, дает команду на запуск поточной линии. По этой команде стол опускается из верхнего положения в нижнее, прп этом на позиции 1 приспособление-спутник с изделием Б устанавливается на кронштейны верхних балок 21, на позиции 11 верхнее приспособление-спутник устанавливается...

Номер патента: 751547

Опубликовано: 30.07.1980

Авторы: Ивкин, Приходько, Сероноженко

МПК: B23K 37/04

Метки: вращения, манипулятор, процессе, сварки

...фиг, 1 показан манипулятор, вид сбоку (свариваемые детали изображены тонкими линиями); на фиг. 2 - то же, вид сверху; на фиг. 3 - разрез А - А на фпг. 2.Манипулятор для вращения в процессесварки изделий содержит основание 1, поворотную вокруг вертикальной оси план- шайбу 2, механизм 3 поворота планшайбы и установленные на стойках 4 силовые цилиндры 5 с поворотными поджимами 6.Стойки 4 равномерно расположены по окружности вокруг вертикальной осн поворота планшайбы 2. Каждая стойка 4 выполнена полой и внутри нее размещены два концентрично расположенных поворотных вала 7 и 8. На валах 7 и 8 жестко закреплены звездочки 9 и 10, которые посредством цепей 11 и 12 связаны с пневмоцилиндрами 13 и 14. На валах 7 и 8 жестко закреплены кулачки...
