Патенты опубликованные 30.07.1980

Номер патента: 751548

Опубликовано: 30.07.1980

Авторы: Иоффе, Рипинский, Шавырин

МПК: B23P 1/02

Метки: программноуправляемый, станок, электроэрозионный

...40 45 50 55 60 4 65 На чертеже показан программноуправляемый электроэрозионный станок.Программноуправляемый электроэрозионный станок контурной вырезки содержит источник 1 технологического тока, включающий задающий генератор 2. Выход источника 1 нагружен на эрозионный промежуток 3 между электродом-инструментом 4 и обрабатываемой деталью 5, причем последовательно с эрозионным промежутком 8 включен датчик тока б, а деталь 5 относительно инструмента 4 перемещается с помощью привода 7.Параллельно эрозионному промежутку Л подключены входные цепи оптрона 8, а его вь 1 ходньге цепи подключены ко входу амнлитудного дискриминатора 9, Входные цепи оптрона 10 подключены к выходу датчика тока б. Выходные цепи оптрона 10 подключены параллельно ко...

Номер патента: 751549

Опубликовано: 30.07.1980

Авторы: Охотников, Поздняков

МПК: B23P 1/02

Метки: генератор, импульсов, станков, электроэрозионных

...определяющей класс чистоты обработки при заданной частоте следования импульсов автогенератора 1. Зти импульсы формируются таким образом, что расположены в конце периода импульсов, вырабатываемых автогснератором 1, и их длительность определяется положением переднего фронта при фиксированном положении заднего фронта импульса,С выхода формирователя 2 сигналы поступают на импульсный вход импульсно- потенциального блока совпадений 3. Затем импульсы усиливаются предварительным усилителем мощности 4, после чего они используются для запуска полупроводниковых ключей 5, включенных в цепь силового источника питания б последовательно с эрозионным промежутком 7. Усилитель сигналов 8, электронный датчик 9 и импульсно-потенциальный блок...

Номер патента: 751550

Опубликовано: 30.07.1980

Авторы: Капустин, Филимоненко

МПК: B23P 1/04

Метки: размерной, электрохимической

...(времени). Если количесгво прошедшего электричества (длительность импульса),в импульсе, будет меньше (для данных условий обработки), величины, прп которой потенциал анода достигает значения газовыделения, то газо 1 выделения на аноде не будет.1 Величина межэлектродного зазора, при прохождении импульса тока, длительность которото меньше;времени начала образования молекулярного газового слоя на аноде, ,влияет на реакции, проходящие на катоде, Уменьшение,межэлектродного зазора затрудняет выделение на катоде молекулярного водорода и облегчает выделение перешедших,в раствор атомов материала анода или (и),катионов используемого электролита. В рассматриваемом примере обновление поверхности,катода (электрода прссволочки) от осажденного на чем...

Номер патента: 751551

Опубликовано: 30.07.1980

Авторы: Арутюнян, Асланян, Геворкян, Хакимов

МПК: B23P 1/04

Метки: электрода-инструмента, электрохимической

...чертеже изображена сх живания электрода-инструмент Схема для реализации спос ет в себя форму 1, в полость 2 ливается расплав 3. Для первоначального наг предусмотрен нагреватель 4. закреплена на холодильнике,циркулирует ьода. По предложенн струмент изготавлипревращение расплава начинается от непосредственно примыкающих к арматуре слоев и перемещается к периферии, образуя в момент затвердения расплава зазоры, рав: ые величине половины амплитуды ППКД. Управлением скорости охлаждения формы и интенсивности охлаждения арматуры можно добиться различной структуры электрода-инструмента,После извлеченич цз формы в электроде-инструменте выполняются необходимые каналы для подачи электролита.Электрод-инструмент, изготовленный по...

Номер патента: 751552

Опубликовано: 30.07.1980

Авторы: Данильченко, Длугач, Криштафович

МПК: B23P 1/04

Метки: калибровкой, последующей, электрохимической, электроэрозионной

...Э - И в установившемся реииме меньше 0,3 - 0,5 мм/мин, то величина припускапод ЭЭО больше Ли, следовательно, необходимо увеличить высоту Н рабочей поверхности Э - И (фиг. 2, цикл 1). В томслучае если скорость леремещения Э - Ибольше 0,8 - 1,0 ммlлин, то припуск подЭЭО,меньше минимально-допустимого значения - У,(фиг. 2 цикл 2). Поэтомудля того, чтобы избежать непрокалибровкуповерхности 7 детали 1 (фиг. 1), необходимо уменьшить высоту рабочей поверхностиЭ - И путем смещения границы разделадвух сред в сторону торца лервой ступениЭ - И - 2 (фиг. 2, цикл 3).В дальнейшем циклы обработки повторяются без изменения высоты О, если скорость перемещения Э - И будет колебаться в,пределах 0,3 - 1,0 мм/мин,Пример осуществления способа.Обработку...

Номер патента: 751553

Опубликовано: 30.07.1980

Авторы: Апатенко, Боровик

МПК: B23P 1/04

Метки: электрохимической

...поверхности воздухонагнетателя 3, в зазоре между ним и конусной крышкой 2.По окончании обработки электрод-инструмент 5 совместно с воздухонагнетателем 3 выводится за пределы бортового отооса 1, при этом конусная крышка 2 при помощи упорного буртика 7 перемещает"я вместе с воздухонагнетателем д. Устройство подготовлено для смены обрабатываемой детали или электрода-инструмента,Подвод воздуха в зону обработки снижает конценпрацию взрывоопасных газог устраняет взрывообразования, улучшает условия техники безопасности, создает воз можность обрабатывать, детали значительной длины. Снижение концентрации водорода в зоне обработки уменьшает процесс его абсорбции в .металл обраоатываемой ловерхности детали, Съем капель электро лита улучшает...

Номер патента: 751554

Опубликовано: 30.07.1980

Авторы: Иоффе, Ипатов, Мищенко, Плуксне

МПК: B23P 1/08

Метки: вырезания, сложнопрофильных, электроэрозионного

...пз листовой заготовки первую часть детали, лежащую по одну сторону от щелей, а затем - вторую часть, лежащую по другую их сторону, после чего обе части состыковывают друг с другом по боковым стенкам щелей и скрепляют части между собой.Благодаря указанным отличиям обр аботка происходит за два прохода проволочного электрода не прерывая линии реза, отпадает необходимость в технологическпх отверстиях, дополнительного оборудования.На фиг. 1 представлена матрица выруб- ного штампа после вырезки на 2 части; на фиг, 2 - то же, после состыковки обеих частей; на фиг. 3 - электродная пластины для клейм после вырезки на 2 части; пы фиг. 4 - то же, после состыковки обеихчастей.Способ осуществляют следующим образом.При расчете программы на чертеже...

Номер патента: 751555

Опубликовано: 30.07.1980

Авторы: Мрочек, Терехов

МПК: B23P 1/12

Метки: электроэрозионной

...от оси вращения электромагнитов 11 образуют замкнутый контур. Между корпусом 2 и диском 5 установлены скользящие электрические контакты 20, с помощью которых происходит соединение пульта управления 21 с катушками электромагнитов 1, которые находятся во вращающемся диске 5, Пластина 22 сердечника с одной стороны содержит амортизирующую прокладку 28, а с другой - упругие элементы 24, Торцовые кулачки на своих боковинах содержат уклоны 25.Устройство работает следующим образом.На пульте управления 21 задается программа работы секции 1 электрода-инструмента посредством нажатия определенных кнопок, каждая из которых соединена с определенным электромагнитом П. При нажатии кнопки ток через скользящие контакты 20 поступает в катушку...

Номер патента: 751556

Опубликовано: 30.07.1980

Авторы: Байсупов, Генералов, Казанцев, Симаков

МПК: B23P 1/12

Метки: гибкий, электрод-инструмент, электрохимической

...элементы 5 расположеиы по площади пластины в шахматном порядке с таким расчетом, чтобы .расстояния между ними были выбраны минимальные, но при этом достаточные для необходимой ,прочности и гибкости пласпины в зависимости от конкрегных условий обработки.Для создания необходимой жесткости и работоспособности пибкого электрода-внстру мента в конструкции предусмотрено два или более, направляющих штифта 7, один конец которых закреплен на гибкой диэлектрической пласпине 2, а другой находится в направляющих металлической пластины 1, Такая связь двух лластин между собой дает возможность свободного перемещения по высоте гибкой диэлектрической Г 1 О 15 20 25 зо 35 40 45 50 55 60 65 пластины относительно металличсско."1, что необходимо...

Номер патента: 751557

Опубликовано: 30.07.1980

Авторы: Теплов, Тимофеев, Усов, Черников

МПК: B23P 1/12

Метки: комбинированный, электрод-инструмент, электрохимической

...солей, подаваемых вмежэлектродное пространство под давлением, Обработка ведется при напряжении 15 -20 В и межэлектродном зазоре 0,015 -0,001 лм.Обработка с использованнем конструкции электрода-инструмента осуществляетсяследующим образом,На первом этапе (цикл За) осуществляется предварительное формообразование(прошивание) на рабочих зазорах о Приэтом электрод движется относительно детали с постоянной скоростью У до2 мм(мин, при его осцилляции с амплитудойколебания А до соприкосновения электродас деталью. Подача электролита осуществляется через центральный канал заходнойчасти,Момент касания электрода с деталью поторцу фиксируется с помощью низковольтного источника питания, подключенного кэлектродам той же полярности, что и рабочий...

Номер патента: 751558

Опубликовано: 30.07.1980

Автор: Бакиновский

МПК: B23P 1/12

Метки: электрод-инструмент

...лита.Цель изобретения - повышение чистоты поверхности деталей сложной формы при электрохимической обработке и обеспечение зображена схема электродая электрохимической обраложной формы; на фиг.2 -на фиг. 1; на фи,г. 3 - рас 751558положение отверстий подвижной и неподвижной перегородок.Электрод-инструмент содержит, распределительную коробку 1 разделенную перегородкой 2 на,две ка,меры с щелевым сообщением между ними, рабочая часть электрода-инструмента имеет щель 3, сообщающуюся с одной из камер распределительной коробки 1 в которой установлены неподвижная перегородка 4 с отверстиями 5 и подвижная перегородка б с отверстиями 7. На корпусе распределительной корсбки 1 выполнен токоподвод 8, ,штуцер 9 для подвода электролита и...

Номер патента: 751559

Опубликовано: 30.07.1980

Авторы: Воронцов, Левин, Рочева, Тютрин, Халышкина

МПК: B23P 1/16

Метки: сплавов, титановых, электролит, электрохимической

...со аммония изменяет характер анодного растворсппя поверхности титановых сплавов. Происходит сравнительно равномерное удаление всех фаз титанового сплава с поверхности дста ли.Средняя величина параметра шероховатости Яа составляет для титанового сплава ТС- 0,54 мкм, а обработанная поверхность имеет характерный блеск.10Предлагаемое содержание фтористого кислого аммония в электролите является оптимальным.Нижний предел концентрации МН 4 Г НГ обусловлен снижением электропроводности 15 электролита.Так, при концентрации 4,3 вес. % даже при максимальном напряжении (35 В) на электродах, обеспечиваемом применяющимися при ЭХО источниками постоянного то ка, анодная плотность тока получается ниже величины 2 А/см, принятой за базовую в опытах по...

Номер патента: 751560

Опубликовано: 30.07.1980

Авторы: Федоров, Цыбин

МПК: B23P 1/18

Метки: легирования, проволоки, электроэрозионного

...них многополюсные магниты 10 совершают планетарное движение, и создаваемое каждым из них магнитное поле будет вращаться относительно осей электродов 11, Магнитное поле захватывает порции порошкообразного материала покрытия, поступающего из бункера в желоб и транспортирует их в зазор между обрабатываемой проволокой и электродом. Таким образом, материал покрытия обеспечивает периодический кратковременный контакт между электродом 11 и обрабатываемой проволокой И5 В результате поступательного движенияпроволоки и вращения электродов, на обрабатываемой проволоке образуются бугорки из материала покрытия, расположенные по винтовой линии. Меняя соотношение ме жду скоростью магнитов, изменяется дозапорошка. Применение устройства позволяет...

Номер патента: 751561

Опубликовано: 30.07.1980

Автор: Рогов

МПК: B23P 15/08

Метки: автомата, колец, механизм, подачи, поршневых

...5.Заготовки,поршневых колец 8 уложены на ,наклонном накопителе механизма поштучной выдачи 9 автомата.15 Обработка заготовок поршневых колец 8осуществляется на механизме крепления 10 автоматакоторый смонтирован на автомате соосно с механизмом подачи, что обеспечивает точную центровку обжатой заготов ки поршневого кольца 8 относительно шпинделя стенки.Механизм подачи работает следующимобразом.Очередная заготовка поршневого коль ца 8 с наклонного накопителя,механизмапоштучной выдачи 9 автомата подает в приемную щель 2 обжимной втулки 1 находящей:я в этот момент в,крайнем левом ,положении (на фиг. 1 показано пункти- ЗО ром). Далее начинает работать силовойпривод 4, и обжимная втулка 1, соединенная с силовым приводом 4 штангами 3,...

Номер патента: 751562

Опубликовано: 30.07.1980

Авторы: Гуревич, Качеров, Панин, Трафняк

МПК: B23P 19/06

Метки: разборки, резьбовых, сборки, соединений

...фланец 8 связан посредством зубчатой пары 19 и 20 с цилиндрическим копиром 21, установленным с возможностью вращения в подшипниках 22 рамы 16.В пазу 23 цилиндрического копира 21 размещен палец 24, установленный в подшипниках 25 опоры 26, которая жестко закреплена на станине 1.Установка работает следующим образом, Коленчатый вал 7 устанавливают на раму 16, фиксируют по углу поворота штифтом 9, а в осевом направлении фиксируют центром 10, входящим в отверстие в передней шейке коленчатого вала и прижимающим фланец коленчатого вала к фланцу 8.751562 20 Для точного центрирования шатунной шейки 27 коленчатого вала 7 по отношению к гайковертам 2 и 3, перемещают поршень 15 фиксирующего механизма 11 в направлении коленчатого вала,...

Номер патента: 751563

Опубликовано: 30.07.1980

Авторы: Вайнштейн, Голубев, Евдокимов, Пятунин

МПК: B23P 19/02, B25B 27/00

Метки: демонтажа, резьбового, соединения, элементов

...он применим для соединений с ограни Б ченной длиной наружной детали, требует много места для установки инструмента и, следовательно, неприменттм в стесненных условиях.Цель изобретения - обеспечение воз о можности извлечения наружной детали резьбового соединения, имеющей большую высоту и расположенной в труднодоступном месте.Для этого кондукторную втулку уста навливают на резьбовое соединение, охватывая его, и проводят, по крайней мере, одно сверление,на всю высоту извлекаемой детали, причем диаметр сверла выби:рают,из соотношения О )2 В, а ось сверна 30 казан пример осушсствле. фиг. 2 - сечение А - А,наРаботы по этому способу проводятсл спедующ:1 м образом. На соединение 2 зафепл 511 от кондукторную втулку 4 л сверлом 5 производят...

Номер патента: 751564

Опубликовано: 30.07.1980

Авторы: Гендин, Двойных, Яхимович

МПК: B23P 19/04

Метки: групповой, сборки

...5 с той лишь разницей, что здесь два взаимно перпендикулярных ряда штанг соединены в два блока.Кассета 10, куда ставятся каркасы фильтров 15 (фиг. 2), состоит из основания 28, поворотных втулок 29, соединенных неподвижно с поворотным рычагом 30 и установленных в гнездах основания 28, рычагов 31, тяг 32, двух нажимных планок 33, а также базирующего полотна 34. Основание 28 выполнено в виде плиты с гнездами под поворотные втулки 29 и отверстиями для рычагов 31, которые представляют собой изогнутые стержни, имеющие в верхней части паз, а в средней - буртик для посадки в основание кассеты, Нижний конец рычагов 31 входит в пазы е поворотных втулок 29 (фиг. 7). Поворотная втулка 29 выполнена в виде диска с указанными радиальными пазами е в...

Номер патента: 751565

Опубликовано: 30.07.1980

Автор: Крапчатов

МПК: B23P 19/06

Метки: автомат, резьбовых, сборки, соединений

...по оси навинчивания, Шпиндель 43 посредством погодка 49 связан со штоком 50 гидроцилиндра 51.Автомат работает следующим образом.Шпилька;из вибробункера 4 по лотку 3поступает в ориентированном положении в механизм 20 поштучной выдачи, который выдает шпильку в призмовое углубление корпуса 13 в конце обратного хода ползуна 14, Шпилька, уложенная в призмовое углубление, перекрывает свет фотоэлектрического датчика (не показан). Фотоэлектрический датчик дает команду на срабатывание гид,оцилиндра 21, при этом шток 22 перемещается вверх, освобождая траверсу 24. Траверса вместе со скалками 23 под действием пружин поднимается вверх. В конце хода вверх штока 22 срабатывает гидроцилиндр 19, перемещая штангу 16 влево, которая скосами нажимает на...

Номер патента: 751566

Опубликовано: 30.07.1980

Авторы: Нехамкин, Тишанков, Яхимович

МПК: B23P 21/00

Метки: сборочное

...измерительного преобразователя 15 в исходное положение (в рабочий режим), блок автоматической настройки 18фиссирует емкостный делитель 11 в состоянии, соответствующем окончанию поднастройки, и включает экстремальный регу лятор 19. Выход в положение сборки осуществляется методом Гаусса-Зайделя.Изменение электрической емкости междусобираемыми деталями 6 и 17 последовательно через емкостный делитель 11, вход ную часть 14 измерительного преобразователя 15 и измерительный преобразователь 15 преобразуется в изменение выходного напряжения последнего, которое поступает далее на вход экстремального регулято О ра 19.Вначале проводится относительное ориентирование по координате Х с помощью исполнительного механизма 22 в требуемое относительное...

Номер патента: 751567

Опубликовано: 30.07.1980

Авторы: Иванов, Хватов

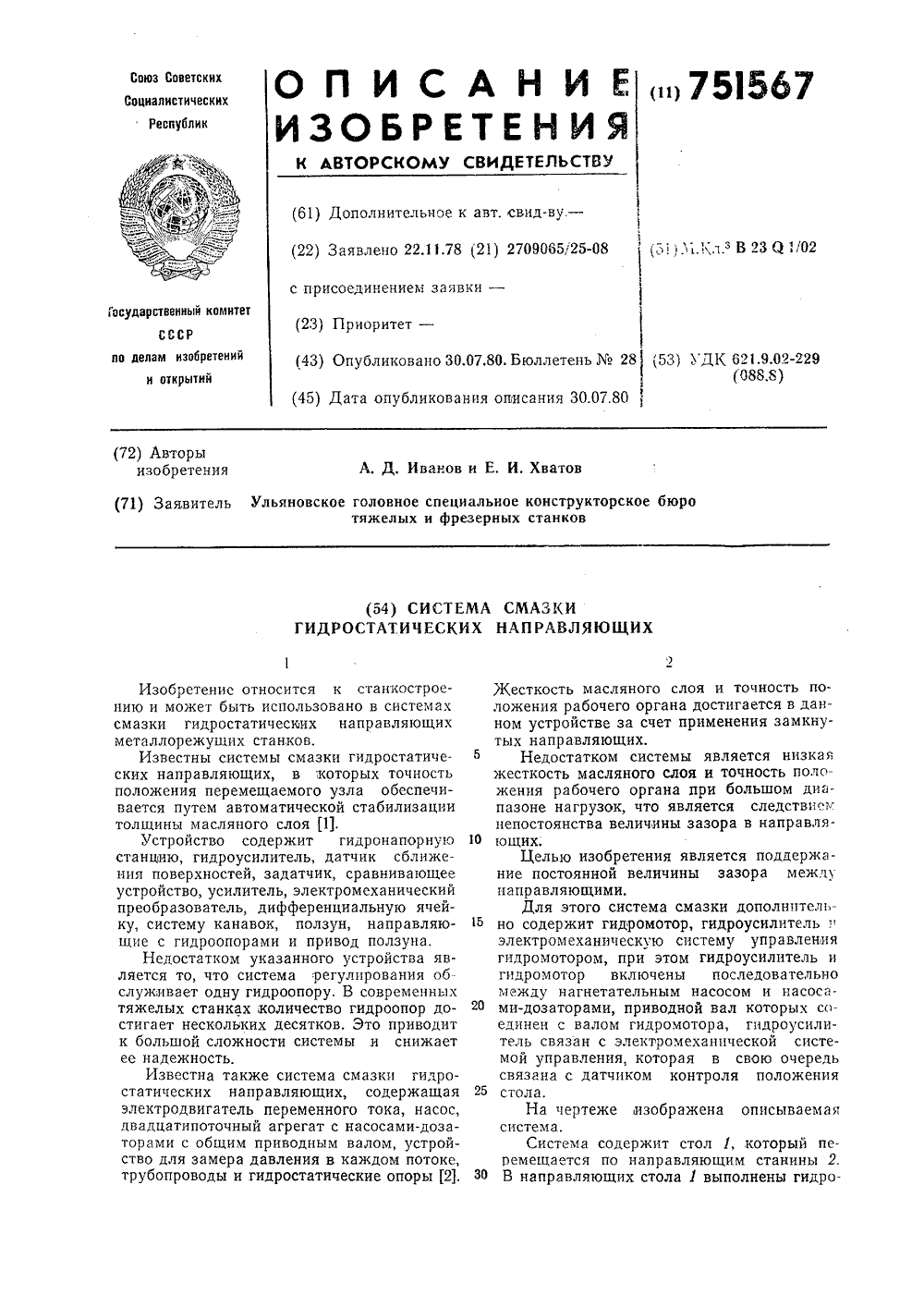

МПК: B23Q 1/01

Метки: гидростатических, направляющих, смазки

...с валом 10 гидромотора 8.На столе 1 установлен датчик 11 контроля положения стола 1. Гидромотор 8 соединен через гидроусилитель 12 и фильтр 13 с нагнетательным насосом 14 масляной ванны 15. Предохранительный клапан 1 б подключен к выходу насоса 14, Кроме того, система снабжена электромеханической управляющей системой, включающей в себя последовательно соединенные задатчик 17. сравнивающее устройство 18, усилитель 19 и электромеханический преобразователь 20, выход которого подключен к второму входу гидроусилителя 12, Датчик 11 подключен к второму входу сравнивающего устройства 18. Трубопровод б соединен с масляной ванной 15 через предохранительный клапан 21,Система работает следующим образом.От нагнетательного насоса 14 через фильтр...

Номер патента: 751568

Опубликовано: 30.07.1980

Авторы: Бузиков, Гаранина, Кириллов

МПК: B23Q 1/76

Метки: концах, люнет, оболочек, тонкостенных, установки, утолщениями

...жидкость подают под неболь- " им давлением через подводящее отверстие 7 в рабочую 8 полость гидроцилиндра. Под ее воздействием поршень-кольцо 3 перемещается вправо, взаимодействует своей канонической поверхностью с конусами роликов 12. смещая их к центру, до соприкосновения своими цилиндрическими поверхностями с эталонным кольцом. Если ролики 12 не коснулись эталонного кольца, то врашенпем мпкрометрического винта 5 пепемещают кольцо 4 влево до тех пор, пока ролики 12 не коснутся эталонного кольца, Затем рабочая жидкость через отверстие 10 подается в возвратную 9 полость гидроцилиндра и поршень-кольцо 8 смещается влево, а ролики 12 расходятся в радиальном направлении, Давление рабочей жидкости в гидроцилиндре регулируется...

Номер патента: 751569

Опубликовано: 30.07.1980

Авторы: Клечковский, Кореф

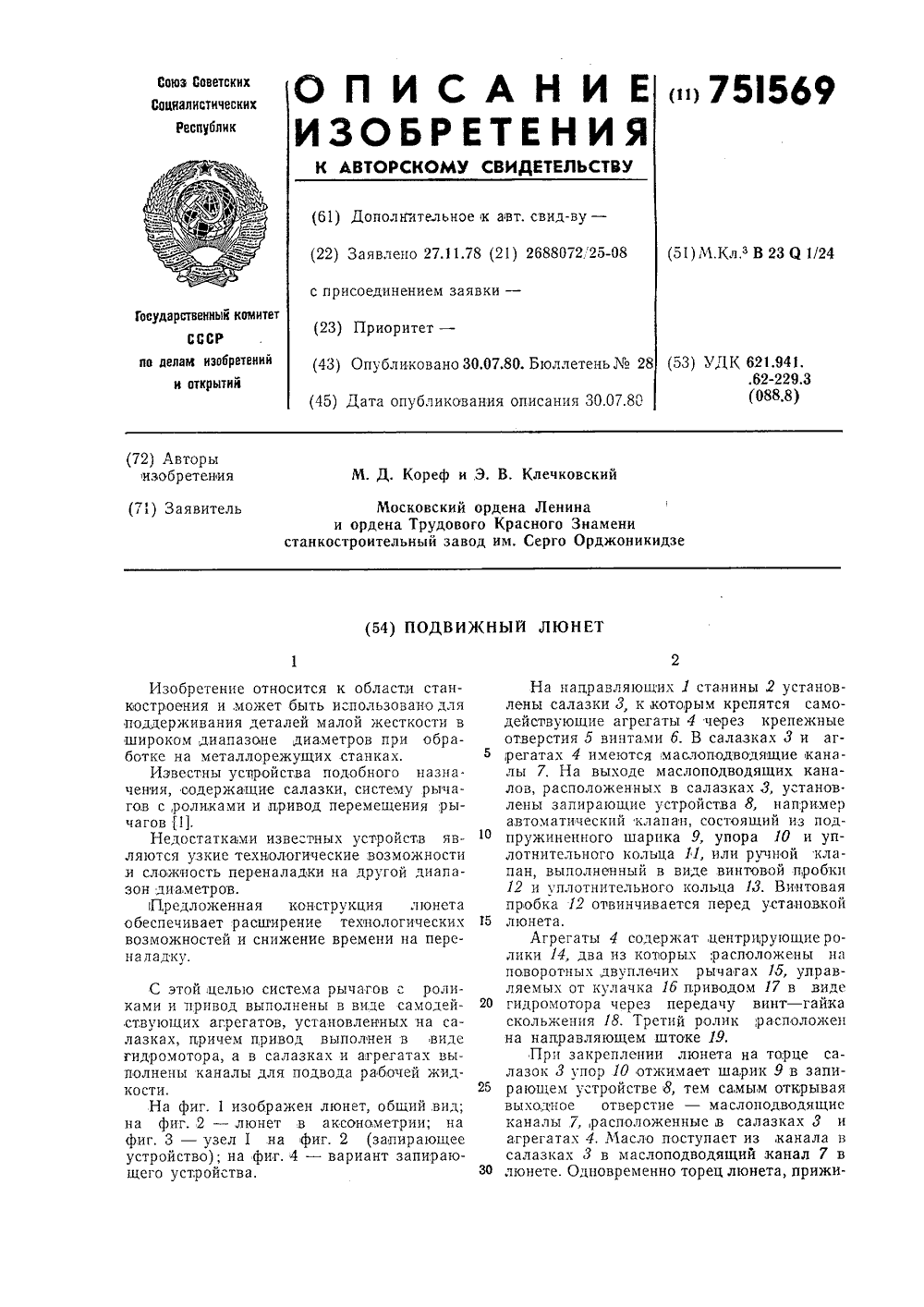

МПК: B23Q 1/76

Метки: люнет, подвижный

...каналы 7. На выходе маслоподводящих каналов, расположенных в салазках 3, установлены запирающие устройства 8, например автоматический клапан, состоящий из подпружиненного шарика 9, упора 10 и уплотнительного кольца 11, или ручной клапан, выполненный в виде винтовой пробки 12 и уплотнительного кольца 13. Винтовая пробка 12 отвинчивается перед установкой люнета.Агрегаты 4 содержат,центрнрующие ролики 14, два из которы.расположены на поворотных двуплечих рычагах 15, управляемых от кулачка 1 б приводом 17 в виде гидромотора через передачу винт в гай скольжения 18. Третий ролик расположен на направляющем штоке 19,Прп закреплении люнета на торце салазок 3 упор 10 отжимает шарик 9 в запирающем устройстве 8, тем самым открывая выходное...

Номер патента: 751570

Опубликовано: 30.07.1980

Авторы: Колмаков, Орлов

МПК: B23Q 3/06

Метки: закрепления

...скосми ерез плунжеры 15 отволцт клинья 6 в исходное положение, даь75157 О И И 1 а 77 15 э фиг. 1 возможность самоустанавливающнмся опорам 4 опуститься в исходное положение.Обрабатываемую деталь 3 устанавлньают на кольцо 2, поворачивают прихват 7 в рабочее положение и вращением дифференциального винта 9 производят закреп,;ение обрабатываемой детали 3.При этом сначала сжимается более слабая пружина 8 и Г-образный прихват 7 соприкасается с обрабатываемой деталью 3, а затем начинает перемещаться резьбо:.ая втулка 10.В этот период обрабатываемая деталь 3 грпжата к опорному кольцу 2 усилием пружины 11, которое препятствует отрыву детали 3 воздействием самоустанавливаюьпхся опор 4 от торца опорного кольца 2,За время перемещения резьбовой...

Номер патента: 751571

Опубликовано: 30.07.1980

Авторы: Бердышев, Гусельников

МПК: B23Q 7/00

Метки: длинномерных, заготовок, отделения, поштучного

...подачи заготовок 4 на ролики 9. Флажок 10 20 предназначен для регулирования срабатывания отсекателей б и б в конце их хода и электрически связан с приводом 11.Работает устройство для поштучного отделения длинномерных заготовок следую 25 щим образом.Заготовки 4 загружаются на направляющие приемника. За счет того, что центральные наклонные направляющие 2 приемника установлены относительно крайни ЗО направляющих 1 с превышением, заготовкапрогибается, Каждая заготовка 4 под собственным весом принимает дугообразную форму. Такая форума позволяет заготовкам более упорядоченно;располагаться в вертикальной плоскости и,подходить по направляющим 1 и 2 к отсекателям 5 и б и упорной:тенке 3 и прилегать к ним одновременно по всей длине. Крайние...

Номер патента: 751572

Опубликовано: 30.07.1980

Авторы: Дзядевич, Кудряшов, Маленок, Птицына, Таран, Травин

МПК: B23Q 7/02

Метки: загрузочное, линз, станкам, шлифования

...16, а ролик 15 - по пазу стойки 17, прсдотвращая разворот обоймы 13.Кулачок 18 через ролик 19, закрепленный в наружной обойме 20 храповой муфты, собачку 21, храповое колесо 12, шпонку 22, вал 9, водило 4, подпружиненный элемент 6 и вилку 5 передает дискретный поворот столу 1.Возврат наружной обоймы 20 с собачкой 21 в исходное положение н постоянный поджим ролика 19 к кулачку 18 осуществляется пружиной растяжения 23.Кулачки 16 и 18 крепятся на валу 24 и получают вращение от гидравлического цилиндра 25 через шток-рейку 26 и однооборотну;о муфту 27.Индексация поворота стола 1 осуществляется посредством фиксаторов, состоящих нз пальцев 8 и стойки 28, имеющей дге упорные площадки 29 и 30, расположенные со смещением по высоте относительно...

Номер патента: 751573

Опубликовано: 30.07.1980

Авторы: Кириченко, Колесников

МПК: B23Q 7/02

Метки: автомат, питания, роторный

...следуюп 1 и и образом.При вра;цении вала 2 приводятся в возвратио-поступательное движение рейки 19 от неподвижного кругового копира 20. Это движение благодаря зубчатому зацеплению шестерен 18 с рейками 19 преобразуется л возвратно-поворотное движение барабанов 7 устройств вторичной ориентации. При этом подаваемые детали 4 поступают иэ бункера 3 в течки 5 предварительно ориентированными относительно своей вертикальной оси и образуют столб, контактирующий с профильным кулачком 17 поворотного барабана 7. Поступление деталей 4 поштучно в устройство вторичной ориентации определяется профильным кулачком 17 барабана 7. Каждая деталь, входит в гнездо, образованное совместно, входным радиальным каналом 11 и диамепральным этверстием 9...

Номер патента: 751574

Опубликовано: 30.07.1980

Автор: Млинников

МПК: B23Q 7/02

Метки: ориентирования

...пружина (не показана) подпружинивает одну из проушин стяжки 41, имею 5 10 15 20 25 30 35 40 45 50 55 60 65 щую возможность перемещения вдоль ее оси. Обе пружины служат амортизаторами при сцеплении полумуфт 37, 38 с соответствующими полумуфтами на зубчатых колесах 35, 3 б.Работает устройство следующим образом,От кулачка 34 происходит перемещение штока 17 и связанного с ним поворотного диска 12 вверх, в зону загрузки. Шток 3, перемещаясь также вверх от кулачка (не показан) с отсекателем 2, освобождает первую деталь в подводящем лотке 1 и задерживает остальные. Одновременно от рычага 7 происходит опускание шибера б и перекрьние русла отводящего лотка 5. Деталь поступает из лотка 1 в паз поворотного диска 12 до упора в шибер б. Затем...

Номер патента: 751575

Опубликовано: 30.07.1980

Автор: Мордач

МПК: B23Q 7/08

Метки: змейковый, лоток

...стенки 1, 2 и боковые стенки 8, 4, образующие волнообразный канал б. Одна из профильных стенок 1 выполнена подвижной и установлена в пазах б и 7 боковых стенок 3 и 4, В верхней части лотка на боковой стенке 4 в гнезде 8 шарнирно закреплена планка 9 с отверстием 10 для подачи заготовок 11, Стенка 1 и планка 9 кинематическп связаны между собой н имеют противоположно направленные колебания. Привод колебаний стенки 1 и планки 9 выполнен в виде кулачка 12, толкателя 18 с роликом 14, жестко связанного тягой 15 с профильной стенкой 1 и сухариком 1 б с вилкой 17, закрепленной на планке 9. При вращении кулачка 12 толкатель 13 приводит в движение профильную стенку 1 и планку 9. Обратный ход профильной стенки осуществляется пружиной 18.Поток...

Номер патента: 751576

Опубликовано: 30.07.1980

Авторы: Васильев, Гальцов

МПК: B23Q 11/10

Метки: кондукторная, плита

...с тем, чтобы обеспечить включение подачи СОЖ до момента начала резания.На фиг. 1 показана кондукторная плита,установленная на шпиндельной головке вположении, соответствующем окончанию рабочей подади инструмента; на фиг. 2 - вариант сопряжения кронштейна и штангидля пульсирующей подачи СОЖ; на фиг.3 - вариант выполнения конде кторной плиты с размещением пружин снаруки штанги.На шпиндельной головке 1 со шпинделем 2 закреплена кондукторная плита 3,установленная на штангах 4 и 5, поджатыхсо стороны шпиндельной головки 1 пружнпамп б. Штанги 4 и 5 помещены внутрикронп тейнов 7 и 8. На кронштейне 7 выполнена кольцевая канавка 9, длина которой несколько превышает длину рабочейподачи инструмента, чтобы обеспечитьвключение подачи СОЖ до...

Номер патента: 751577

Опубликовано: 30.07.1980

Авторы: Артемов, Кураев, Лисин, Тишин

МПК: B23Q 17/02

Метки: автоматическое, делительное

...колодкам и закрепляется зажимом(не показан).Для вращения водила 5 необходимо, чтобы стопор 8 находился в крайнем верхнем,а палец 7 в крайнем нижнем положении.При вращении ведущего вала 22 от привода (не показан), когда основной фиксатор 12 и предварительный фиксатор 15 находятся во впадине 11, а стол закрепленстопором, движение передается на сателлиты 26, которые, обегая вокруг неподвижной шестерни 4, заставляют вращатьсяобойму с кулачком 27, преодолевая сопротивление тормозного диска 28. Кулачок,воздействуя на штангу и преодолевая сопротивление возвратной пружины 21, поднимает ее вверх, вводя литерный рычаг взону пайки.Время пайки задается прямым участкомкулачка. В этот период штанга не имеетосевого движения, постоянно прижимая...
