Патенты опубликованные 30.07.1980

Номер патента: 752570

Опубликовано: 30.07.1980

Автор: Матис

МПК: H01R 33/10

Метки: лампы, патроном, соединения, цоколя, электрической

...уменьшает общую плошадь соприкасаюшихся при смене лампы поверхностей цоколя и патрона, что приводит к уменьшению силы трения и усилий, прикладываемых к колбе лампы при ее замене.На фиг. 1 показано устройство с частичным разрезом патрона для лучшего показа конфигурации элементов резьбы, общий вид; на фиг. 2 - взаимное расположение элементов резьбы цоколя и патрона при ввертывании (вывертывании) лампы; на фиг. 3 - элемент боковой поверхности выступа резьбы ф с радиальной насечкой.Цоколь 1, ввернутый в патрон 2, имеет на своей боковой поверхности резьбу 3, витки 4 которой на своей боковой поверхности 5, обращенной к колбе лампы 6, имеют радиальную насечку 7. Впадины 8 между витками 4 имеют ширину 9, большую ширины 10 витков 4.Патрон 2...

Номер патента: 752571

Опубликовано: 30.07.1980

Авторы: Вечкис, Вишневский, Дегтярь, Иванов, Орлов

МПК: H01R 35/00

Метки: гибкий, жидкометаллический, соединитель

...изобретения является увеличение надежности соединителя.Цель достигается тем, что в известный жидкометаллический гибкий соединитель, содержащий эластичный корпус, заполненный жидким металлом, помещены в фиксированном положении токопроводящие элементы, например шары.Для выполнения поставленной цели копроводящих элементах выполнены от стия, обеспечивающье циркуляцию жидкогометалла,На чертежемещенными в5 рами.Жидкометаллическнй гибкий соедшгнтельсодержит гибкий корпус 1, заполненныйжидким металлом 2, и размещенные в корпусе токопроводящие шары 3, в которыхО могут быть выполнены отверстия 4, обеспечивающие циркуляцию жидкого металла 2.Устройство работает следующим образом.Соединение производится в обесточенном5 состоянии путем...

Номер патента: 752572

Опубликовано: 30.07.1980

Автор: Соловский

МПК: H01R 39/00

Метки: токосъемное

...- вид по стрелке А на фиг. 1; на фиг. 4 - поперечное сечение Б - Б на фиг. 1.К внутреннему контактному кольцу 1, имеющему в сечении форму швеллера, в месте 2 припаян или приварен накладками упругий токопровод 3 щетки 4. В теле кол.,- ца выполнено отверстие 5, ось которого параллельна оси вращения кольца. В отверстие 5 вставлен штифт б таким образом, что токопр овод оказывается под штифтом; штифт отжимает токопровод вниз (относительно места заделки) в сквозной паз 7. Ширина паза несколько больше толщины токопровода,Сборка кольца осуществляется в следующей последовательности.Вначале производится заделка в тело кольца предварительно изогнутого токопровода щетки пайкой или сваркой (перед заделкой штифт 6 вставляется в отверстие 5 в...

Номер патента: 752573

Опубликовано: 30.07.1980

Авторы: Гусев, Захарин, Иванов, Проценко, Торопов

МПК: H01R 39/00

Метки: бесконтактной, измерительных, передачи, сигналов

...сигналов с врашаюшегося объекта включает магнитопровод из двух неподвижных магнитопроводов в виде броневых сердечников 1 и 2, к внутренним торцах которых прикреплены плоские ферромагнитные шайбы 3 и 4, наружный диаметр которых меньше внутреннего диаметра наружных частей магнитопроводов на величину гарантированного зазора. Неподвижные обмотки 5 и 6 расположены в торцовых частях ферромагнитных броневых сердечников 1 и 2. Вращающаяся обмотка 7 расположена на ферромагнитной втулке 8, расположенной на валу преобразователя, Врагцаюшаяся обмотка 7 входит в паз 9, выполненный по внутреннему диаметру наружных частей магнитопроводов 1 и 2.Устройство работает следующим образом.При проведении измерений вращающаяся обмотка 7 замыкается на...

Номер патента: 752574

Опубликовано: 30.07.1980

Авторы: Бекишев, Данекер, Лебедев, Ситников, Шуршаков

МПК: H01R 39/04

Метки: коллектор, электрической

...что обеспечивает снижение электрических потерь мощности по длине коллекторной пластины и способствует надежному соединению выводов обмотки с отдельными ламелями. В то же время на поверхности скольжения коллектора отсутствуют включения меди, поэтому электропроводность по ширине ламели в зоне рабочей поверхности коллектора постоянная и распределение тока по ширине углеродной ламели равномерно.На чертеже представлен коллектор в разрезе.Пластины 1, образующие токоведущие ламели коллектора, выполнены из углеродной графитированной ткани, например, марки ТГНМ, на которую плазменным способом с обеих сторон нанесено медное покрытие 2 на половину ширины ткани. Коллектор собирают из нарезанных полос углеродной ткани, покрытой медью на половину...

Номер патента: 752575

Опубликовано: 30.07.1980

Авторы: Бекишев, Качин, Константинов

МПК: H01R 39/18

Метки: щетка, электрической

...изобретения является повышениемеханической устой швостц п стабильности контакта.Эта цель достигается тем, что щетка 20 снабжена двумя обоймами цз проводящегоматериала, которые служат токоподводом и па которых закреплены противоположные концы указанных углеродных волокон, причем обоймы закреплены на дополнп тельно введенной металлической скобе, ккоторой прикреплен токопровод. Прп этом требуемое контактное давление достигается за счет упругого натяжения волокон, В результате прп отслеживании щеткой коц- ЗО тактцой поверхности перемещаются лишь752575 0 Поискд.405 Тираж Заказ 1224/19 7 Подписное Типография, пр. Сапунова углеродные волокна, масса которых не велика. Это позволяет значительно улучшитькачество контактирования. Кроме того,...

Номер патента: 752576

Опубликовано: 30.07.1980

Автор: Базарнов

МПК: H01R 39/30

Метки: жидкометаллическим, импульсное, контактом, подвижным, токосъемное

...например, при помощи стержней 8 (на чертеже показан один стержень) и плиты 9 с управляющим механизмом 1 О, В частности, управляющий механизм 10 может содержать пружину 1 и кулачок 12, соединенный с приводом. В полости установлена перегородка 13, отделяющая одну его часть 14, содержащую желоб 4, от другой части 15, выполняющей функции сопла для жидкого металла. В перегородке 3 имеются сквозные отверстия 16, примыкающие ко дну полости (или расположенные вблизи дна) и соединяющие части 4 и 15 полости. Поверхности электродов 1 и 2, обращенные к контактному зазору, могут иметь в зависимости от применения устройства в конкретной машине, или выступы, препятствующие вытеканию жидкого металла из зазора, или скошенную поверхность,...

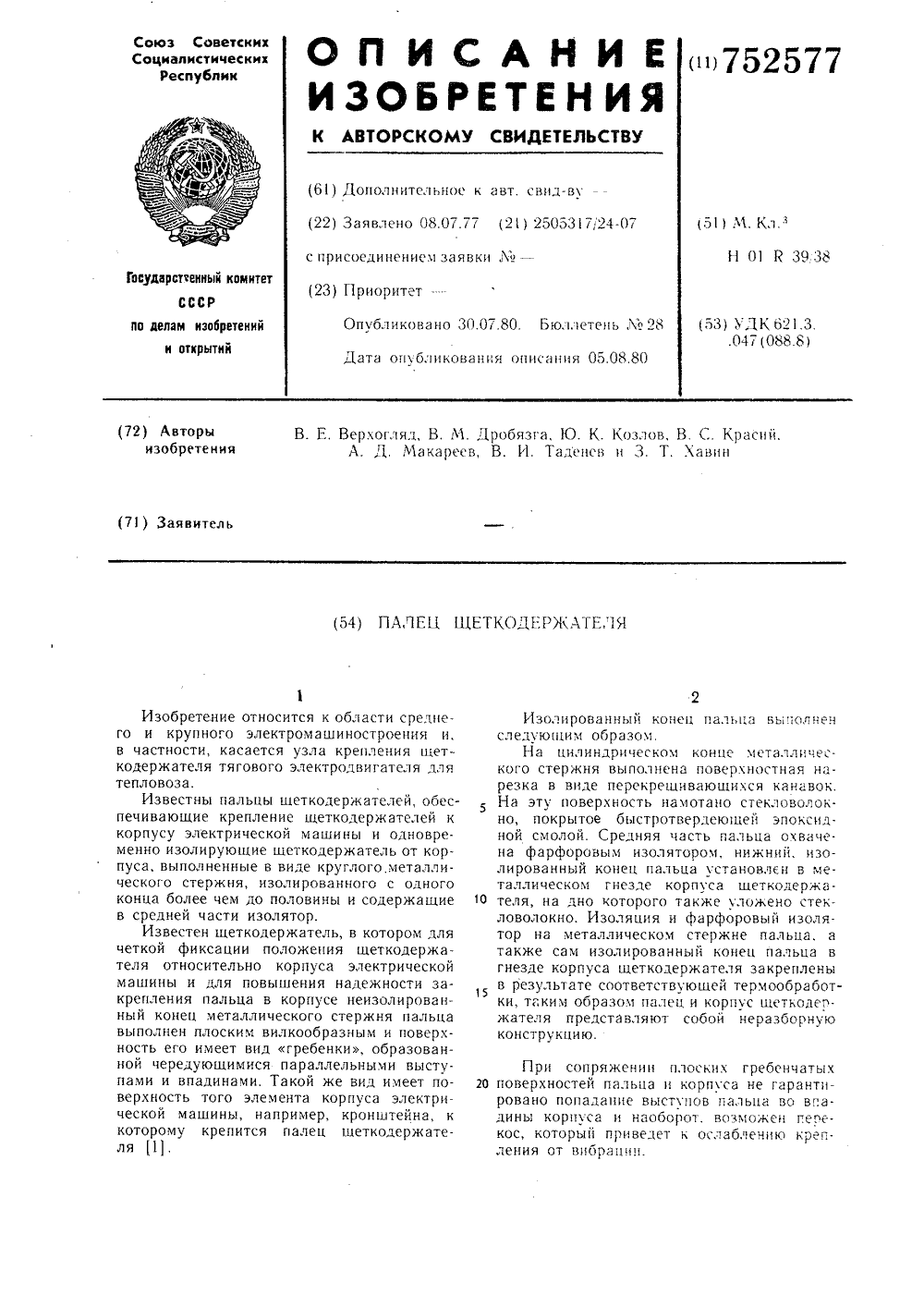

Номер патента: 752577

Опубликовано: 30.07.1980

Авторы: Верхогляд, Дробязга, Козлов, Красий, Макареев, Таденев, Хавин

МПК: H01R 39/38

Метки: палец, щеткодержателя

...закрепляют вцентрах станка, используя углубления 11,12, и производят обработку с одной установки неизолированного конца пальца подзакрепление в корпусе щеткодержателя(бурт 9, резьба под гайку 10 и т. д.), среднего изолированного участка под изолятор 3и гильзы 4 для закрепления последней в корпусе электрической машины (гребенчатаяповерхность гильзы выполняется нанесением обычной резьбы). Затем насаживают фторопластовый изолятор 3,Простота, технологичность и надежностьпредлагаемой конструкции пальца щеткодержателя позволит широко применить его втранспортном электром ашиностроении.36 Формула изобретения Так как з; крепление пальца в корпусещеткодерж - ля представляет собой неразборную конструкцию, то в случае пробоя изоляции пальца (что...

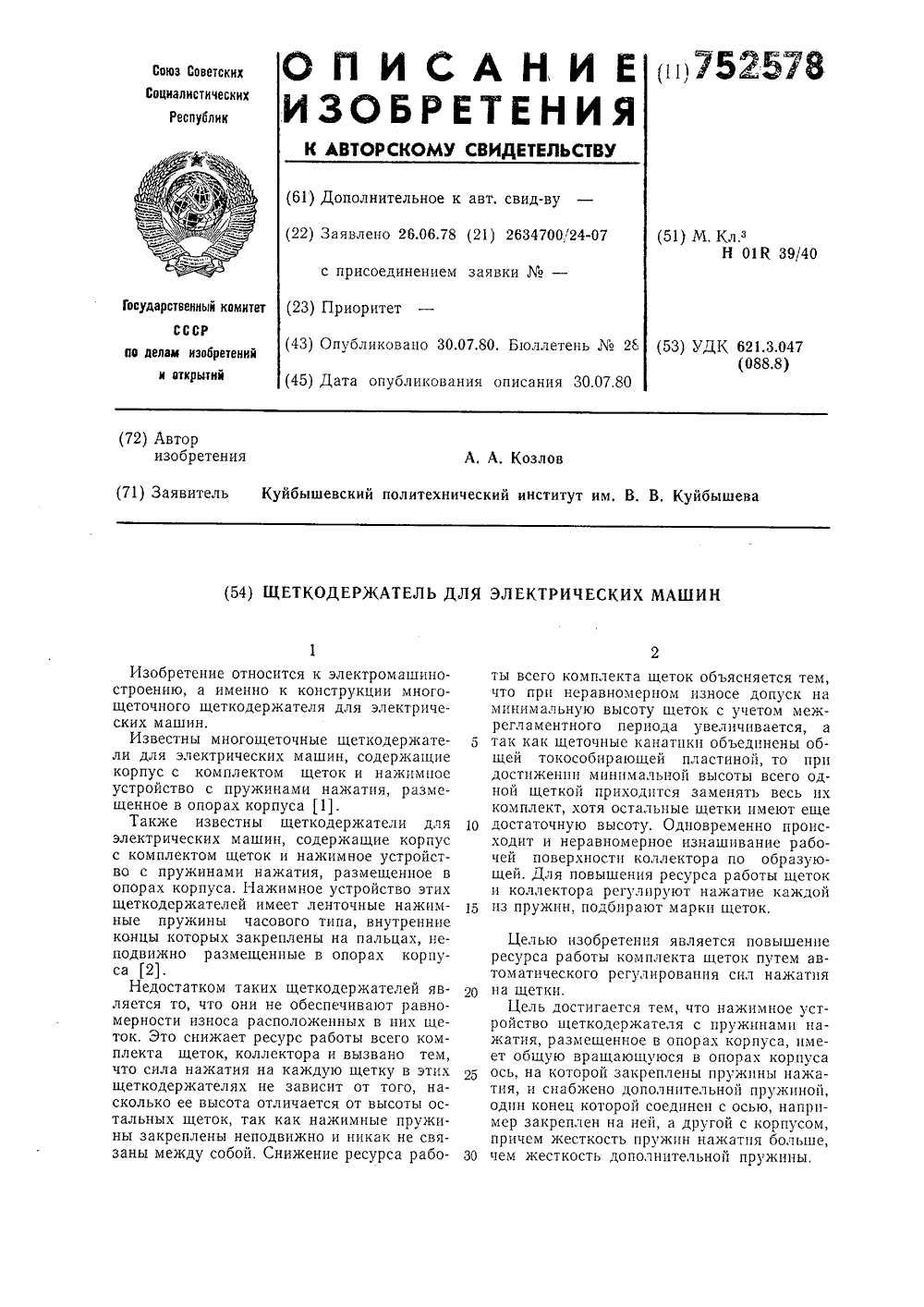

Номер патента: 752578

Опубликовано: 30.07.1980

Автор: Козлов

МПК: H01R 39/40

Метки: машин, щеткодержатель, электрических

...10 фиг. 3 - разрез Б - Б на фиг. 1; на фиг. 4 - схема сил и моментов нажпмного устройства щеткодержателя.Щеткодержатель содержит корпус 1 с опорами 2 н выступом 3. В опорах 2 разме щается общая, вращающаяся ось 4, на которой закреплены с помощью штифтов 5 втулки б и один конец дополнительной пружины 7. Второй конец дополнительной пружины 7 загнут и заведен за выступ корпу са 3. На втулках б закреплены пружины нажатия 8, воздействующие на щетки 9.Пружины нажатия 8 являются пластинчатыми. Эти пружины имеют большую жесткость и одновременно выполняют роль 25 нажимного рычага необходимой формы, Дополнительная пружина 7 является спиральнои часового типа, при достаточном числе витков имеет малую жесткость. Для создания момента необходимой...

Номер патента: 752579

Опубликовано: 30.07.1980

Автор: Михеева

МПК: H01R 39/64

Метки: токосъемное

...каркаса 6. Свободный конец проволоки каркаса отогнут на скобу для стопорения.Корпус 7 с направляющими 8 и 9 из антифрикционного сплава закреплен на блоке 10 двигателя,Рычаг 11 из титанового сплава, имеющий двутавровое сечение, соединен с кронштейнами 3 и рычагом 12 пустотелыми осями 13, зафиксированный по отношению .к рычагу 11 стопорными шайбами 14 и закрепленными от осевого смещения кольцами 15. Рычаг 12 соединен с корпусом 7 пустотелой осью 16 и свободным концом входит в паз между направляющими 8 и 9,Экранированные токонесущие проводники от датчиков 17 подведены к колодке 4 по крышке 1. Далее по всей длине рычагов пучок неэкранированных токонесущих проводников проложен внутри каркаса 6, выполняющего одновременно роль экрана...

Номер патента: 752580

Опубликовано: 30.07.1980

Авторы: Бордаченков, Гладков, Глускин, Дридзо, Мезинов, Морковин, Резников

МПК: H01R 43/00

Метки: испытания, машин, щеток, электрических

...так как применяемые при монтаже и работе устройства приборы и измерительные приспособления имеют различную величину погрешности результатов при их эксплуатации.На фиг. 1 изображена схема устройства; на фиг. 2 - вид А на фиг. 1.На рабочей поверхности имитатора 1 коллектора, выполненного например, в виде фрезерованного короткозамкнутого кольца, имеется по меньшей мере один паз с закрепленной в нем вставкой 2 из изоляционного материала, проточеннои по диаметру совместно с имитатором 1, и имеющей ширину, большую ширины каждой из щеток.Имитатор 1 коллектора с установленными на нем щетками 3 подключен к двум не связанным друг с другом электрическим цепям, Первая цепь - источник постоянного напряжения 11, индуктивность 1., и сопротивление...

Номер патента: 752581

Опубликовано: 30.07.1980

Авторы: Капишников, Муратов, Ушаков

МПК: H01T 3/00

Метки: искровой, разрядник

...площади электродов н эффекта искажения поля. 1 о Минимальная индуктивность разрядника обеспечивается благодаря уменьшению длины межэлектродного промежутка, а также за счет оптимальной высоты выступа. Все это вместе - максимальная прочность про 15 межутка и минимальная индуктивность позволяет существенно уменьшить длительность фронта формируемого импульса.На чертеже изображен искровой разрядник.Он состоит из корпуса 1, в котором рас положены два противостоящих электрода: катод 2 и анод 3, являющиеся конструктивными элементами накопителя энергии, На катоде разрядника имеется выступ 4, выполненный в виде стержня с полусферической вершиной. В качестве основной изоляции в разряднике используется очищенная вода с удельным сопротивлением...

Номер патента: 752582

Опубликовано: 30.07.1980

Авторы: Акодис, Бронников, Грицук, Сметанин

МПК: H01T 5/00

Метки: защиты, коммутационных, перенапряжений

...дополнительных резисторов в цепь шунтирующих,Параллельно части последовательно соединенных нелинейных резисторов 1 (фиг. 1) включены искровые промежутки 2 с задающей распределение напряжения цепочкой шунтирующих резисторов 3. Параллельно части шунтирующих резисторов подключены управляемые коммутирующие элементы 4, а ограничивающие ток через них дополнительные резисторы 5 включены между искровыми промежутками 2 и шунтирующими резисторами 3 в точке присоединения к ним одного из выводов коммутирующего элемента. Коммутирующий элемент 4 может быть выполнен электромагнитным, пневматическим или на управляемых вентилях.При коротком замыкании на линии от выключателя или от системы управления (например, от выходного реле его зашиты), либо...

Номер патента: 752583

Опубликовано: 30.07.1980

Авторы: Филиппов, Чернов

МПК: H01T 5/00

Метки: многоканальный, разрядник, управляемый

...под давлением.На Фиг. 1 схематически изображен четырехканальный разрядник, общий вид, на Фиг. 2 - разрез А-Л на фиг.1.Управляемый разрядник содержит основные электроды 1 и 2, вспомогательные электроды З,соединенные каждый с помощью проводников с элек" тродом 1 в точках, расположенных на осях соседних вспомогательных электродов, дополнительные электроды 4, также соециненные каждый с помощью проводников с электродом 2 в точках, расположенных на осях соседних дополнительных электродов. Все проводники охвачены Ферритовыми кольцами 5. Между вспомогательными 3 и дополнительными 4 электродами расположен поджигающий электрод 6.Разрядник работает следующим образом. На поджигающий электрод б подает-ся пусковой импульс такой полярностии амплитуды,...

Номер патента: 752584

Опубликовано: 30.07.1980

Автор: Грач

МПК: H02B 1/16

Метки: заземления, энергоустановки

...потенциалавдоль поверхности земли,О=сопвс - потенциал поверхностизаземяителя,х,у,г - декартовы координаты.На Фиг. 1 схематически изображеноустройство для заземления энергоуста752584 Формула изобретения Составитель Л. ЯннареваРедактор Е. дорошенко Техред Н. Бабурка Корректор М. Ша оши Тираж 783 Подписное ЦНИИПИ Государственного комитета СССР по долам изобретений и открытий 113035 Москва, Ж, Раушская наб д. 4/5Заказ 4758/14 Филиал ППП "Патент", г, Ужгород, ул,Проектная,4 конон, общий нид, на фиг. 2 - заземлитель.Устройство для заземления энергоустанонки состоит, например, из шести эаземпителей 1, размещенных по углам правильного шестиугольника, образованного металлической полосой 2, соединяющей между собой все заземлители При этом...

Номер патента: 752585

Опубликовано: 30.07.1980

Авторы: Горбачев, Мухаматуллин, Ханжин

МПК: H02G 1/12

Метки: изоляции, кабеля, конца, снятия, ступенчатого

...а изобретения НПО Поиск Заказ 1460/1 Изд.404 Тираж 798 Подписное Типография, пр. Сапунова, 2изолирующего материала. Свободные концы пластин 7 содержат два обжнгных элемента 8, 9, расположеых параллельно на различном уровне.Устройство работает следующим образом.Регулировочпым винтом 3 устанавливают необходимую величину удаляемого участка внутреннего слоя изоляции 10, а перемещением обжпгного элемента 8 вдоль пластин 7 устанавливают необходимую величину удаляемого участка внешнего слоя изоляции 11. Оправку 1 конусом вводят между внешним и внутренним слоями изоляции 10, 11 кабельного изделия 12 (провода) до упора жилы 13 в шляпку толкателя 4. Затем к пластинам 7 прикладывают механическое усилие, при этом пластины 7, приближаясь к оправке...

Номер патента: 752586

Опубликовано: 30.07.1980

Автор: Мазуренко

МПК: H02G 3/32

Метки: зажим, кабелей, крепления

...размещен у вершины дуги скобы на уровне противоположной скобы.Изобретение поясняется чертежами, гдена фнг. 1 представлен общий вид зажима;10 на фиг. 2 - сечение А - А фнг. 1; на фиг.3 - зажим с закрепленным пакетом кабелей.Зажим для крепления кабелей состоитиз двух скоб 1, шарнирно соединенных с ре гулировочными винтами 2, которые на разных уровнях установлены на пластннчатых пружинах 3, а пружины жестко соединены с основанием 4, Скобы 1 выполнены с упорами 5, размещенными у вершины дуги 20 скобы на уровне кромки противоположнойскобы.Для закрепления пакета кабелей 6 вертикальных трасс, прикрепляют основание к закладным элементам (на чертежах не по казаны) и пропускают кабели между скобами 1, затем регулнровочнымн винтами 2 добиваются...

Номер патента: 752587

Опубликовано: 30.07.1980

Авторы: Бугров, Каледин, Малов, Орлов

МПК: H02G 7/16

Метки: гололедных, датчик, нагрузок

...образом,Путем поворота диска 10 с помощьюхвостовика 12 устанавливают нужноесечение входных дросселей 17. Этимдостигается настройка датчика наконкретный уровень нагрузки 0 , прикоторой он должен сработать. Так сизменением сечения дросселей 17 отминимального до максимального осуществляется регулирование уставоксрабатывания во всем диапазоне контролируемых нагрузок.Поворотом дополнительного диска 8 за хвостовик 9 устанавливают усилие 5 поджатия плунжеров 14 к дросселям 17и корректировку диапазона контролируемых нагрузок.Поворотом стержня 25 в нижнзйчасти 6 штока устанавливают необходимое сечение выходных дросселейканалов 23, обеспечивающее заданную перемещения поршня " и длительность выдачи сигнала при рабочемходе поршня.Поджатием пружины...

Номер патента: 752588

Опубликовано: 30.07.1980

Авторы: Гузаиров, Курбанов, Рудакова, Усманов

МПК: H02G 7/16

Метки: выключателем, гололеда, закорачивающим, плавки, схемах

...контакты срабатывают одновременно и подают импульс на включение устройства лишь при подаче на линию напряжения плавки, так как контакт 4 реле 3 максимального напряжения замыкается при подаче на линию напряжения равного или большего напряжения плавки, а контакт 6 реле 5 минимального напряжения - равного или меньшего. Промежуточное реле 7 при подаче в линию номинального напряжения включает нагревательные элементы шкафапривода и отключает трансформатор 35,служащий для заряда конденсатороввключения 29 и отключения 30 и питания двигателя 19, из-за появления нанем напряжения большой величины. Выпрямитель 18 служит для выпрямлениятока, так как тяговые характерйстики 60 двигателя на постоянном токе улучшают ся. Диоды 26, 27 и 28 служат...

Номер патента: 752589

Опубликовано: 30.07.1980

Авторы: Баранов, Голубев, Крылов, Липунцов, Чудин

МПК: H02G 7/20

Метки: воздушных, линий, подвески, проводов, расщепленной, фазы, электропередачи

...содержащем горизонтальный изолирующий элемент, наклонныйизолирующий элемент, имеющие на концах шарниры для закрепления к опоре,причем ось шарниров расположена подуглом к вертикали, а также коромыслос кронштейнами по числу проводов рас 30щепленной фазы, на которых шарнирноустановлены лодочкидля крепления проводов расцепленной Фазы, коромысловыполнено в виде стержня-оси, расположенного параллельно оси шарнировизолирующих элементов, на которомшарнирно закреплены рычаги, один изкоторых соединен через шарниры с горизонтальным изолирующим элементоми наклонным изолирующим элементом, 40а на других установлены кронштейныс лодочками.На фиг. 1 дано схематическое изображение устройства, на фиг. 2 - видсбоку; на фиг;3 вид сверху....

Номер патента: 752590

Опубликовано: 30.07.1980

Автор: Игнатюк

МПК: H02G 15/08

Метки: кабельная, монтажа, муфта

...из двух половин 1 и 2 с поперечной линией разъема и концевыми участками конусной формы. Корпус может быть выполнен из стали или изоляционного материала (пластмассы или стекла), На концевых участках корпуса установлены изоляционные втулки 3, состоящие из двух одинаковых частей, герметично соединенных между собой склеиванием, с наружной конусной поверхностью, взаимодействующей с внутренней конусной поверхностью концевых участков корпуса,Втулка 3 размещена на подмотке 4, выполненной на свинцовой оболочке 5 каждого соединяемого кабеля, и удерживается буртиками 6, выполняемыми из пружинной медной проволоки и припаевыми к оболочкам 5.Половины 1, 2 корпуса соединяются между собой натяжкой и фиксацией болтовым соединением 7.Муфта содержит...

Номер патента: 752591

Опубликовано: 30.07.1980

Авторы: Воскобойников, Изак, Пескин, Шеховцов

МПК: H02H 3/24

Метки: повреждении, сети, сигнализации, трехфазной

...контакт 34. При этом загорается сигнальная лампа 46, сигнализируя о неисправности предохранителя 1.Аналогично, при неисправности предохранителей 2, 3 включаются соответственно реле 9 и 10 и через замыкающие контакты Зб и 38 этих реле загораются сигнальные лампы 47 и 48, сигнализируя о неисправности предохранителей 2 и 3.Контроль ячеек 5 - 7 и исправность фаз проверяется нажатием кнопки 32 контроля, При этом размьпсающие контакты 29 - 31 кнопки 32 контроля размыкаются и разры 5 10 15 20 25 30 35 40 45 вают цепь питания управляющих электродов тиристоров 17 - 19, что приводит к их отключению, В результате, в случае отсутствия повреждения в фазах и исправности ячеек контроля 5 - 7 срабатывают реле 8 - 10 и загораются сигнальные лампы...

Номер патента: 752592

Опубликовано: 30.07.1980

Авторы: Майоров, Уляницкий

МПК: H02H 3/28

Метки: дифференциальной, защиты, торможением, фазовым, электроустановки

...напряженияподаетсяна вход компаратора 5 скоэффициентом передачи по этому входу,равным двум, и на вход Формирователя 6 тормозного сигнала, Приэтом на входе компаратора 5 Форми. -руется выпрямленное напряжения (О ),пропорциональное дифференциальномутоку, а на входе формирователя 6 тормозного сигнала - напряжение, пропорциональное максимальной сумме бсолютных значений входящих или выхоцящих токов плеч защиты, Прямоугольные положительные и отрицательныеимпульсы с выходов формирователей 7,Э и 9 в качестве которых могут использоваться триггеры или компараторы,о переключающиеся при изменении полярности входного сигнала, поступают на входы схемы 10 измерения максимальной разности фаз, состоящей издиодных схем ИЛИ для положительных11 и...

Номер патента: 752593

Опубликовано: 30.07.1980

Авторы: Федоров, Шнеерсон

МПК: H02H 3/38

Метки: направленное, реле, сопротивления

...из которых подводится к одному из операционных усилителей-сумматоров 8 - 10 для реле фаз АВ, ВС, СА, в результате че 5 10 15 20 25 30 35 40 го результирующее поляризующее напряжение на выходе сумматоров 8 - 10 имеет впд Е, = й,У+ У (где Г - напряжение, пропорциональное напряжению неповрежденной фазы, соответственно для фаз АВ, ВС, СА).Промежуточные трансформаторы 1 - 3 напряжения необходимы для регулирования уставок измерительных органов и гальванической развязки вторичных цепей реле от входных цепей напряжения.Такая же развязка цепей нужна и для блоков запоминания предаварийного напряжения, к которым подводятся соответственно напряжения неповрежденных фаз, обеспечивая при близких двухфазных коротких замыканиях незатухающее напряжение...

Номер патента: 752594

Опубликовано: 30.07.1980

Авторы: Ванин, Егонский

МПК: H02H 3/38

Метки: дистанционной, защиты, линии, электропередачи

...выражению:Убу )с)Ум(2)где У, - напряжен(ие на выходе блока 5;У - напряжение на выходе моделиЛЭП 3;1) = йУупр)= )2 Уупо, причем Й 2 = сопй, Уу,р - напряжение управления, поступающего с выхода формирователя управляемого сигнала 7 на управляющий вход БУ 5.Напряжение Уб поступает на второй вход блока сравнения б, на первый вход которого поступает напряжение Ул с выхода преобразователя напряжение - напряжение 2. Под воздействием коммутирующего сигнала, форм)ируемого в блоке 4, на выходе блока сравнения 6 вырабатывается напряжение по выражению, аналопичному (1), йУбс - (Убуа)ЯП Ул, Ул (З) Напряжение У б, поступает на вход реге неративного компаратора 13 и на вход формирователя управляющего сигнала 7. Регенеративный компаратор 13 осуществляет...

Номер патента: 752595

Опубликовано: 30.07.1980

Авторы: Лисицын, Лысенко

МПК: H02H 3/38

Метки: мощности, направления, реле

...коэффициента передачи. При их помощи устанавливаются начальные значения тока и напряжения срабатывания реле мощности при некотором начальном значении управляющих напряжений с 1 удр.Активные фильтры 5, 6 выделяют основную гармоническую слагающую (50 Гц) и обеспечивают подавление высших (а в ряде случаев и низших) гармонических слагающих.Пороговые элементы 7, 8 выполнены в виде элемента с зоной нечувствительности, Это звено выполнено при помощи резисторов 12, 13, включенных на вход операционного усилителя 11, в цепи обратной связи которого включена цепь из резистора 14, выпрямительного моста 16 и второго резистора 15. Управляющее напряжение от источника 18 подается на резистор 14 непосредственно, а на резистор 15 через инвертор 18....

Номер патента: 752596

Опубликовано: 30.07.1980

Автор: Мамаев

МПК: H02H 3/40

Метки: реле, сопротивления

...блока сравнения, сглаживающий фильтр 4 выпрямленного тормозного напряжения, балластное сопротивление 5 тормозногоплеча блока сравнения, нуль-индика"тор б, выпрямитель 7, сглаживающий 15фильтр 8 и балластное сопротивления 9,Переменное рабочее напряжение 1,выпрямляется двухполупериодным выпрямителем 1 на выходе которого включено балластное сопротивление 2. Переменное тормозное напряжение 1 вы 2прямляется двухполупериодным выпрямителем 3 и сглаживается фильтром 4на выходе которого включен балластный резистор 5. Переменное напряжениеР пропорциональное напряжению РЯ=КР,)вйпрямляется выпрямителем 7, сглаживается фильтром 8, на выходе котороговключено балластное сопротивление 9,Балластные сопротивления 5,9 и 2 включены последовательно, а...

Номер патента: 752597

Опубликовано: 30.07.1980

Автор: Кузник

МПК: H02H 3/42

Метки: дистанционной, защиты, органа, совмещенного, ступеней, характеристик

...замеру первой зоны и пере 1 слючению реле сопротивления на замер второй зоны после отсчета времени действия с блокировкой от качания второй ступени, которое выбирается меньше возможного времени первой ступени без блокировки от качаний, непосредственно перед достижением заданной уставки по времени снова кратковременно переключают реле сопротивления на замер первой зоны с последующим возвратом его к замеру сопротивления второй зоны до конца процесса пуска защиты.При возникновении, например, междуфазного короткого замыкания на участке первой зоны до повторного переключения на замер первой зоны за счет фиксации сработанного положения реле сопротивления при его включении на замер первой зоны происходит действие защиты по цепи выдержки...

Номер патента: 752598

Опубликовано: 30.07.1980

Авторы: Николаев, Подобедов

МПК: H02M 5/27

Метки: звеном, постоянного, частоты

...с общим коммутирующим конденсатором 42 может быть выполнен по любой известной схеме. В данном случае этот блок выполнен в виде коммутирующих тиристоров 43 - 50, Источник подзаряда конденсатора 42 включает в себя вспомогательный выпрямитель на диодах 51 - 56, на выходе которого через ограничивающие резисторы 57, 58 включен фильтрующий конденсатор 59, Обкладки последнего через ограничивающие резисторы 60, 61 подключены через вспомогательные тиристоры 62 - 65 к шинам питания 14, 15 основного инверторного моста и через вспомогательные тиристоры 64, 65 - к одной из обкладок коммутирующего конденсатора 42.Коммутацию тиристоров 16 - 21 основного инверторного моста осушествляют за счет приложения к запираемому тиристору обратного...

Номер патента: 752599

Опубликовано: 30.07.1980

Автор: Добряков

МПК: H02H 7/08

Метки: защиты, изменения, питающей, сети, трехфазной, фаз, чередования, электроустановки

...резистор6, фазочувствительный орган - тиристор 7 - 10каскад управления реле, состоящий из разделительного диода 8, и последовательно сним соединенного защитного стабилитрона9, подключенных к аноду тиристора и накопительному конденсатору 10, зашунтированному резистором утечка 11. Через токоограничивающий резистор 12 к накопительному конденсатору 10 подключена базатранзистора 13. Исполнительное реле 14включено между коллектором транзистора 20и источником питания реле + Е и зашунтировано диодом 15.Устройство работает следующим образом.На анод тиристора 7 подаются любые 25две фазы трехфазного напряжения, например В и С (см. фиг. 1 и 2).При прямом порядке чередования фаз науправляющий электрод тиристора подаетсяопережающая фаза из...
