Патенты опубликованные 30.07.1980

Номер патента: 752540

Опубликовано: 30.07.1980

Авторы: Зуль, Кудрявцев, Лященко

МПК: H01H 36/00

Метки: бесконтактный, переключатель, путевой

...ферромагнитного подвижного элемента (пластина) 3. В непосредственной близости от боковых сторон полого паза, с удалением от его основания и торцовой стороны, примерно равным половине высоты паза, вмонтированы в корпус базоваякатушка 4 датчика и коллекторная катушка 5 генератора датчика. В пазу 2 устанавливается круглая пластина 3 с радиусом,равным высоте подъема вмонтированныхкатушек 4 и 5 от основания паза, причем напластине 3 выполнены овальные выступы 6.Толщина пластины 3 с учетом высоты выступов б должна быть меньше ширины паза 2на величину, достаточную для свободногоперемещения круглой пластины (под действием гравитационных сил, возникающихпри наклонах корпуса 1 переключателя в егопродольном направлении) в полости и надежного...

Номер патента: 752541

Опубликовано: 30.07.1980

Автор: Букреев

МПК: G01R 31/02, H01H 41/00

Метки: выключателей, испытания, коммутационную, способность

...сопротивления, а это позволяет получать от ударных генераторов максимальный ток.На чертеже показана принципиальная электрическая схема устройства для осуществления данного способа.Схема содержит синхронные ударные генераторы 1 и 2, являющиеся источником энергии, возбудители 3 и 4 соответственно ударных генераторов 1 и 2, оперативные выключатели 5 и 6, отключающие схему после окончания эксперимента или в случае аварии, реактор 7, используемый для синхронизации ударных генераторов 1 и 2, синхронные включающие аппараты 8 и 9, замыкающие цепи в заданное время, резисторы 10 и 11 форсировки, включенные последовательно в контуры возбуждения соответственно возбудителей 3 и 4, контакторы 12 и 13 форсировки, шунтирующие соответственно...

Номер патента: 752542

Опубликовано: 30.07.1980

Автор: Иванов

МПК: H01H 47/18

Метки: времени, реле

...имеет малые токи утечки, малый обратный ток 5 коллектора, хорошие ключевые свойства.При замене данной микросхемы транзистором температурная стабильность устройства будет ниже.Дополнительный транзистор 10 целесооб- О разно применять для противоположной проводимости транзисторов чувствительного752542 Формула изобретения НПО Гоиси Заказ 1463/13 Изд, .6 391 Тираж 857 Подписное Типография, пр. Сапунова, 2 элемента. Это позволяет повысить температурную стабильность и увеличить входное сопротивление чувствительного элемента, увеличивая тем самым выдержку времени. Стабилитроны дополнительного делителя напряжения обеспечивают режим питания дополнительного транзистора и снижение напряжения коллектор - эмиттер транзистора чувствительного...

Номер патента: 752543

Опубликовано: 30.07.1980

Авторы: Гольцман, Горчаков, Матисон, Михайлов

МПК: H01H 47/18

Метки: времени, выдержки, регулируемой

...перемещении движка резистора 5 вниз, сопротивление его части, включенной через резистор 4 параллельно конденсатору 3, уменьшается, что приводит к уменьшению постоянной времени цепи разряда конденсатора. Следует отметить, что увеличение сопротивления части резистора 5, включенной параллельно резистору 6, направлено на увеличение постоянной времени разряда конденсатора. Однако на малых уставках выдержки времени, из-за шунтирования указанной ее части резистором 6, это увеличение не может существенно повлиять на общее сопротивление цепи, включенной параллельно конденсатору.Таким образом, перемещением движка резистора 5 вниз, уменьшаются постоянная времени разряда конденсатора и величина тока, протекающего по обмотке электромагнитного реле....

Номер патента: 752544

Опубликовано: 30.07.1980

Автор: Айнварг

МПК: H01H 47/18

Метки: времени, реле

...полу- периода питающего напряжения. Индуктивный ток через диод 3 затягивает запирание диода, и продолжается часть отрицательного полупериода. Окончание полуволны тока и запирание диода 3, т. е. интервал его проводимости Лопределяется равенством вертикально заштрихованных площадок - разностей питаюшего напряжения и напряжения на активном сопротивлении цепи, последнее в масштабе совпадает с током диода 3. После окончания интервала проводимости 3, диода 3 начинается интервал проводимости Ядиода 4. Длительность его определяемости равенством горизонтально заштрихованных площадей - разностей между питающим напряжением с одной стороны и напряжением на конденсаторе 5 (пунктир) и активных сопротивлениях цепи (сплошная линия) с другой...

Номер патента: 752545

Опубликовано: 30.07.1980

Авторы: Бобылев, Богуславский, Брезинский, Намитоков, Прудникова, Сосков

МПК: H01H 49/00

Метки: аппаратов, контактных, провалов, регулировки, электрических

...связью контактодержателя 3 с упором 4, несущимякорь 5 электромагнита. От величины зазора зависит поток, сцепленный с катушкой 6, расположенной на торце якоря 5, Катушка 7 электромагнита, питаемая переменным током, создает магнитный поток, часть кото рого проходит через измерительную катушку 6. Регулировочный узел 8, закрепленный на контактодержателе 3, меняет его положение относительно упора 4, создавая контактный провал. 1 ОРегулировку производят в каждом полюсе по очереди, Подвижный контакт 1 в остальных полюсах отводят от неподвижного контакта 2 при помощи специальных прокладок, закладываемых между контакто держателем 3 и упором 4. На торце якоря 5 электромагнита, примыкающем к рабочему зазору, закрепляют измерительную...

Номер патента: 752546

Опубликовано: 30.07.1980

Автор: Яшин

МПК: H01H 51/27

Метки: памятью, реле

...выводом контактного сердечника 1, а их общий вывод 15 и контактный сердечник 2 предназначены для присоединения к ним коммутируемой электрической цепи нагрузки.Реле с памятью работает следующим образом,В исходном состоянии обмотки 5 и 13 не возбуждаются, а переменный магнит 4 находится в одном из двух состояний остаточной магнитной индукции, причем магнитный поток, выходящий из его торцов разветвляется через пластмассовые ферромагнитные магнитопроводы 11 и 12 в контактные сердечники 1 и 2, и магнитопровод 6 и 7. Геркон разомкнут, магнитное сопротивление в его цепи велико, поэтому величина магнитодвижущей силы, действующей в его рабочем зазоре, недостаточна для замыкания. Для срабатывания геркона обмотки 5 и 13 возбуждаются...

Номер патента: 752547

Опубликовано: 30.07.1980

Авторы: Лярский, Претро, Савин

МПК: H01H 73/60

Метки: автоматический, предохранитель, резьбовой

...выступ 11, ко торый при движении штока перемещается в3направляющем пазу 12 корпуса 2. Камера 1 отделена перегородкой 13 от крышки 14, в полости которой расположен механизм свободного ргсцепления 15 с кнопками включения 16 и отключения 17, Отключаю щая пружина 18 воздействует на шток 10, стремясь переместить его в аксиальном направлении (на фиг. 1 и 2 - вверх).В предлагаемом предохранителе между резьбовой гильзой 7 и цилиндрическим цо- О колем корпуса 2 выполнена дополнительная замкнутая кольцевая полость 19, соединенная выхлопным каналом 20 с дугогасительной камерой 1 и полостью 21, в которой перемещается шток 10. При этом канал 15 20 получен путем увеличения размера а (фиг. 3) направляющего паза 12, а полость 19 - за счет...

Номер патента: 752548

Опубликовано: 30.07.1980

Автор: Терзян

МПК: H01H 77/10

Метки: автоматический, выключатель, селективный, токоограничивающий

...отключающую рейку 18, имеющую возможность поворачиваться относительно оси вращения, закрепленной на неподвижной опоре 19. Защелка 17 имеет возможность поворачиваться относительно оси 20, расположенной на неподвижной опоре 21.Расцепитель 22 аварийного отключения предназначен для расцепления механизма свободного расцепления при токах, превышающих уставку тока его срабатывания, Для этого он имеет шток 23, При отключеР 10 15 20 25 30 35 40 45 50 55 60 65 нии выключателя перемещение контактодержателя 7 ограничивается упором 24.В зависимости от величины тока короткого замыкания автоматический выключатель при его отключении работает по-разному.Так, при отключении токов короткого замыкания, не превышающих величину, при которой нецелесообразно...

Номер патента: 752549

Опубликовано: 30.07.1980

Автор: Терзян

МПК: H01H 77/10

Метки: дуговых, замыканий, защиты, междуфазных, сети, трехфазной, шин

...возникнув в опасной зоне между токоведущими шинами А, В, С защищаемой трехфазной сети, под действием восхоэлектрическ(54) УСТРОЙСТВО ДЛ ОТ МЕЖДУФА дящих тепловых потоков поднимается и попадает на расположенные над воздушными зазорами неизолированные отрезки специально введенных дополнительных шин Д цли Е, находящихся под потенциалом средней токоведущей шины. Отрезки дополнительных шцн расположены параллельно основным шинам и симметрично над зазором между основными шинами на высоте, рав ной величине зазора. Между каждой из дополнительных шин ц средней фазой прц контакте с дугой возникает разность потенциалов, равная половине линейного напряжения на шинах. Включенная между сред ней шиной и отрезками дополнительныхшиц через резисторы Я...

Номер патента: 752550

Опубликовано: 30.07.1980

Авторы: Кобозев, Мицкевич, Райнин

МПК: H01H 77/10

Метки: аппарат, защиты, коммутационный

...поврежденного участка сети.Механизм разведения дополнительныхконтактов может быть выполнен различным способом. Это может быть электродинамическая петля тока, либо соленоид, катушка 10 которого включена в цепь тока, а шток механически связан с дОполнительными контакта ми.Механический узел задержки на возвратв замкнутое состояние дополнительных контактов может быть выполнен, например, в 15 виде храповичного механизма.Полупроводниковый узел задержки может быть выполнен в виде простейшего конденсаторного реле времени, в котором время заряда зависит от входного напряжения, а выходной сигнал достаточен для управле-.20ния независимым расцепителем.Селективность действия защиты достигается следующим образом.Определение места КЗ в...

Номер патента: 752551

Опубликовано: 30.07.1980

Авторы: Тимофеев, Эфрос

МПК: H01J 9/42

Метки: бесцокольных, испытания, контактное, приборов, тренировки, электрическое, электровакуумных

...выполнено и виде упругого кольца 10 из резипы. На ловителе 5,0 выполпсн ориснтирующш нару 5 кцый выступ 11, а в основапп 1 для выступа 11 соответственно предусмотрсп иапраиляющиц п 23 12. Дгя крси,сция ОсцОВдци 51 1 13 000- РУДовдции ца оцеРаЦиЯх коитактиРоиаии ,сч выполисцы отверстия 13. Осцоиаиис 1, ловитель 5 и фиксирующее кольцо 10 выполнены из изоляционного материала.Устройство работает следующим образом. 40На проверяемый прибор 9 с раззсденными выводами 8 надевается насадка 5. Выводы 8 прибора 9 орисцтируются опосцтельно соответствующих пазов 7 насадки 5 (лоиитег 5) и фиксируются упругим коль цом 10. Подготовленный таким образом прибор 9 с насадкой 5, являющейся теперь неотъемлемой его частью, поступает ца операции контактирования...

Номер патента: 752552

Опубликовано: 30.07.1980

Авторы: Жарков, Мирошниченко, Рачков

МПК: H01J 25/00

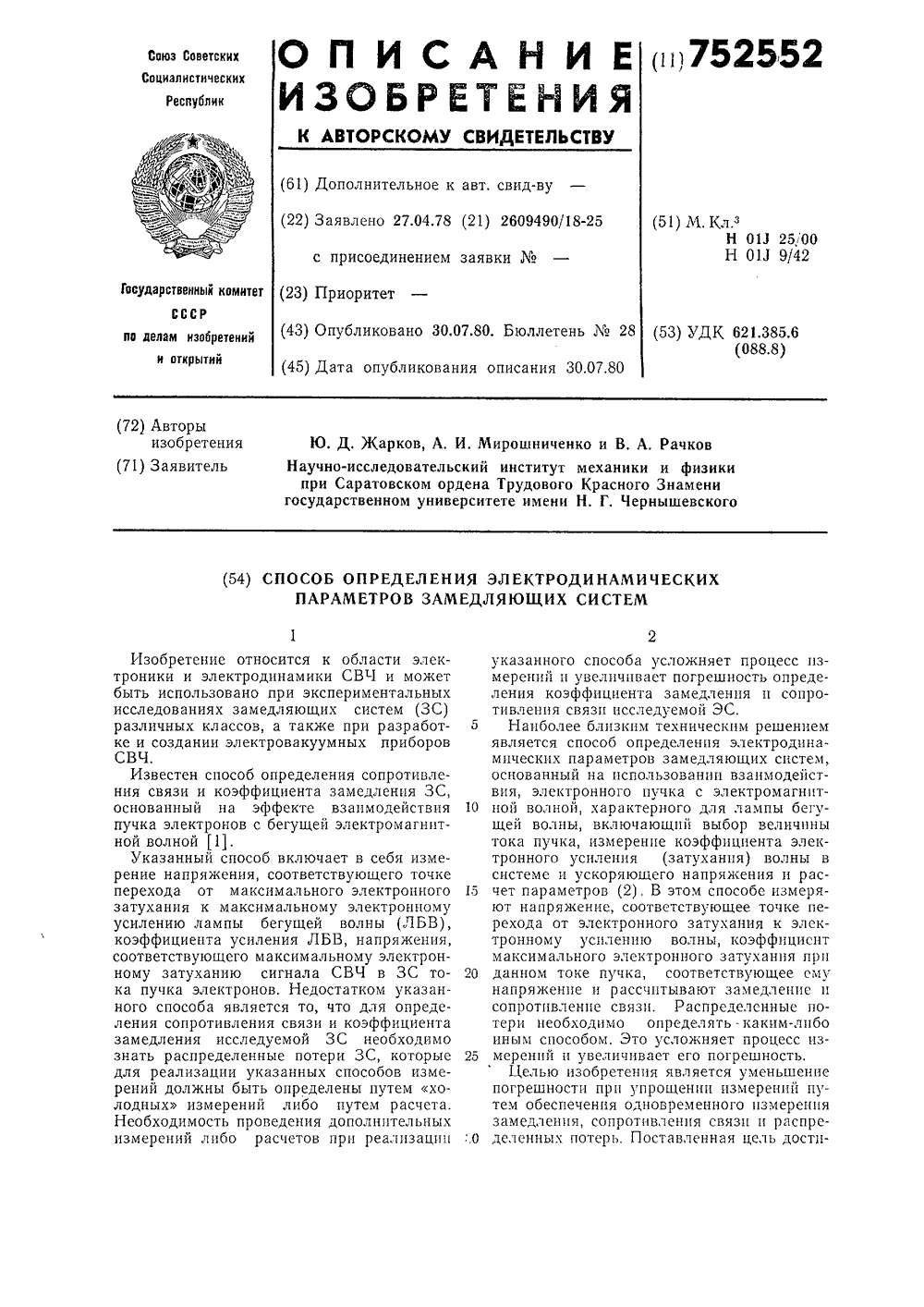

Метки: замедляющих, параметров, систем, электродинамических

...с блокомпитания 8, вольтметр 9.Для определения сопротивления связи,коэффициента замедления и распределенных потерь исследуемой ЗС необходимо спомощью электронного пучка прозрачнойЛБВ либо электронного зонда снять частьзависимости К от 1.10. При этом данную зависимость с целью уменьшения погрешностиизмерений из-за наличия отражений в тракте исследуемой ЗС, лучше всего снимать вобласти электронного затухания (фиг. 1).Затем, используя линейную теорию ЛБВ,позволяющую рассчитать зависимость К от/о при различных электродинамических игеометрических параметрах ЗС, а такжеэлектрических и геометрических параметрахэлектронного пучка, участвующего во взаимодействии, добиться совпадения теоретической и экспериментальной зависимости Кот 4, в области...

Номер патента: 752553

Опубликовано: 30.07.1980

Авторы: Лопатин, Тищенко

МПК: H01J 29/48

Метки: компрессией, продольной, пушка, трехэлектродная, электронная

...плоскости выступов 11 перпендикулярны к оси 7 пушки.В предлагаемой электронной пушке консольное крепление электродов к изоляторам 4, 5, протяженным в направлении, перпендикулярном к оси 7 пушки, позволяет уменьшить ее осевые и попсречные размеры. Возможность такого уменьшения обусловлена несколькими факторами (фиг, 5).Б известной конструкции объемная электрическая прочность изолятора 4 между катодным узлом с прикатодным электродом (держателем) б и первой диафрагмой 2 определяется расстоянием А. Объемная прочность изолятора 4 предлагаемой пушки - расстоянием А, причем А всегда значительно больше А. Протяженная форма изолятора 4 и консольное крепление катодного узла 1 позволяют применить изолятор 4 с поперечным сечением, в 10 - 50 раз...

Номер патента: 752554

Опубликовано: 30.07.1980

Авторы: Бойцов, Иванов

МПК: H01J 39/16

Метки: бесштенгельного, прибора, электронно-оптического

...фотокатода дополнительно уменьшается при перемещении подложки после изготовления фотокатода для сочленения с корпусом прибора в зону с парциальным составом газа,не соответствующим составу газа при изготовлении фотокатода,Целью изобретения является повышениечувствительности фотокатода.Указанная цель достигается тем, что корпус прибора, герметизирующую прокладкуи подложку фотокатода помещают в стеклянный вакуумный баллон, после соединения подложки с корпусом производят отпайку стеклянного баллона от вакуумной 10системы, а герметизацию осуществляютцентрифугированием,На фиг, 1 - 4 схематично представленыотдельные операции предложенного способа. 15Фиг. 1 иллюстрирует размещение подложки фотокатода 1 и корпуса 2 с деформируемой...

Номер патента: 752555

Опубликовано: 30.07.1980

Авторы: Иваний, Кожушко, Рохлин

МПК: H01J 61/20

Метки: лампа, металлогалогенная

...трубку 1, смонтированную на ножке 2 и заваренную в стеклянную колбу 3, К колбе прикреплен цоколь 4, электрически соединенный с траверсами 5, служащими одновременно токо водами. Теплоотражающий экран б фиксируется на разрядной трубке в положении лампы цоколем вверх ограничителем 7, а в положении лампы цоколем вниз - ограничителем 8, Для беспрепятственного пе редвижения экрана вдоль разрядной трубки при смене положения эксплуатации лампы место отпая штенгеля утоплено до уровня поверхности разрядной трубки.Размеры подвижного теплоотражающего 20 экрана и расположение ограничителей определены экспериментально и находятся в пределах252(, (1,2(1, - )1, + 0,1 1, ) 1 ) 0,8130где дэкр, - внутренний диаметр экрана;др, - наружный диаметр...

Номер патента: 752556

Опубликовано: 30.07.1980

Автор: Розин

МПК: H01K 1/10

Метки: лампа, накаливания

...достигается тем, что известная лампа накаливания, содержащая колбу с герметично установленным в ней телом накала в виде спирали, снабжена установленной внутри спирали керамической деталью, выполненной, например, из окисибериллия.На фиг. 1 изображена лампа, общий вид; на фиг, 2 - схематично показано тело накала, продольное сечение.Лампа состоит из колбы 1, плоской спирали 2 и керамической детали-вставки 3.Угол а излучения поверхности керамической детали-вставки на участке между витками спирали может быть достаточно большим,Камышиико ков актор А,аказ 2000/1 Изд.405 Тираж 889 Подписно:пографпя, пр. Сапунова, 2 что обеспечит отсутствие зон с различной силсй света и равную яркость тела накала в пределах входной апертуры конденсатора...

Номер патента: 752557

Опубликовано: 30.07.1980

Автор: Гришаев

МПК: H01K 3/18

Метки: выгрузки, механизм, цоколей

...2 и осями 3, звездочками 4 и 5, одна из которых смещается под действием натяжного винта 6, кулак 7 раскрытия захватов, неподвижный склиз 8 для приема намазанных цоколей, две направляющие 9 для цепи, несущей гнезда с цоколями, две направляющие 10 для цепи механизма выгрузки, кулак 11 для раскрытия захватов, направляющую 12 для подъема гнезда 13 с цоколем, закрепленную с помощью болта 14 и втулки 15 на одном из кронштейнов, захваты 16. На месте двух соседних пальцев втулочно-роликовой цепи 17 устанавливаются соответственно приспособленные пальцы 18. На эти два пальца навинчены с двух сторон опорные и направляющие пластины 19. В них поворачиваются два рычага 20 захвата, в нижней части на которых навинчены губки 21, В пазу губок заклеена...

Номер патента: 752558

Опубликовано: 30.07.1980

Авторы: Блях, Запесоцкий, Кирсанов

МПК: H01L 21/00

Метки: травления, химического

...с зубчатым венцом камеры.На чертеже изображено устройство, общий вид.Устройство для химического травлениясодержит цилиндрическую камеру 1, в которой установлены зубчатые колеса 2 сгнездами 3, и съемную кассету 4, причемкамера снабжена зубчатым венцом 5. Кассета 4 соединена с приводом 6,Устройство работает следующим обра зом. На кассету 4 с зубчатыми колесами 2 отдельно помещают полупроводниковые пластины защитным покрытием вниз, В камеру 1 заливают травитель. Кассету 4 с пластинами опускают в камеру 1 с травителем, при этом кассета 4 посредством муфты входит в зацепление с центральным приводом 6, а шестерни 2 - с венцом 5. Посредством привода 6 через муфту кассете 4 передают вращательное движение, при этом зубчатые колеса 2, обегая...

Номер патента: 752559

Опубликовано: 30.07.1980

Авторы: Архаткин, Афонин, Иванов, Каганова, Сильченкова, Тарасов

МПК: H01L 41/00

Метки: объекта, положения, точной, установки

...перемещение толкателя центральному держателю, и помещенного внутри стакана 17, жестко связанного с основанием и мембраной и жестко прикрепленного к корпусу со стороны мембраны.Устройство работает следующим образом.Для перемещения, например, по оси Х на пьезоэлектрический составной толкатель 14 привода 4 подается напряжение в диапазоне от 0 до +-300 в, вызывающее соответствующую деформацию толкателя. Одновременно на пьезоэлектрический полу- волновой вибратор 11 и чствертьволновые впбраторы 12, 13 подается переменное напряженпе УЗ-частоты, величина которого составляет 30 - 50 В. В результате вибрации статическое трение в парах: полуволновой вибратор 11 - силовая мембрана 8, вибратор 11 - мембрана прп:,с 5, четверть- волновой...

Номер патента: 752560

Опубликовано: 30.07.1980

Авторы: Афонин, Иванов, Каганова, Сильченкова

МПК: H01L 41/09, H02N 2/04

Метки: двигатель, линейный, пьезоэлектрический, шаговый

...мембраны 11, Устройство включает в себя выполненные из титанового сплава направляющие 12, выходной вал 13, жестко закрепленный к фиксатору 2 соосно с центральным пьезопреобразователем 1, Титановый сплав применяется в качестве основного конструкционного материала, так как имеет близкий к пьезокерамнке температурный коэффициент линейного расширения,Работа двигателя поясняется на фиг. 2, где /, в напряжен на центральном пьезопреобразователе 1, У - напряжение на пьезопреобразователе 4 фиксатора 2, с 7 - напряжение на пьезопреобразователе 7 фиксатора 3.В исходном состоянии все пьезопреобразователи находятся в нейтральном пологкении и центральный пьезопреобразователь 1, фиксаторы 2 и 3, выходной вал 13 удерживаются на месте силами статического...

Номер патента: 752561

Опубликовано: 30.07.1980

Авторы: Матвеев, Новиков

МПК: H01L 41/22

Метки: полостных, пьезоэлементов

...Поиск Государственного комитета СССР ио делам изобретений и открытий 113035, Москва, )К, Раушская наб., д. 45Сапунова, 2 Т 11 ография, ир. Для проверки способа проводили вращивание армированного пьезоэлектрического кварца гидротермальным методом с применением затравки и ориентироваппо расположенной относительно ее арматуры, вы полненной в вндс заготовленных металлических шаблонов, Из полученного армированного пьезоэлектрического кварца изготовили несколько партий (более трех) по 20 штук в каждой партии армированных 10 пьезоэлементов, имеющих следующие параметры: длина 12 мм+-0,1 мм; ширина 9 мм+.0,1 мм; толщина 0,664 мм+-0,0001 мм; арматура (металлический шаблон) сталь 35 (круглый пруток шлифованный) 83 мм+. 15 -1-0,001 мм, чистота...

Номер патента: 752562

Опубликовано: 30.07.1980

Авторы: Беленький, Левчук, Чирченко

МПК: H01M 2/36

Метки: автоматическое, аккумуляторные, батареи, заливки, электролита

...находящейся выше резервуара 1, электролит 14 по принципу свободного течения через питающий трубопровод13 заполняет резервуар 1 до ограничителя2 уровня, при этом мерные камеры 5 полностью заполняются электролитом 14. Устройство устанавливается на аккумуляторную батарею (илн аккумуляторная батареяподнимается к устройству) до упора в торец захвата 2. В это время мерные камеры 155 поднимаются над электролитом с готовой дозой для заливки. Электролит поступает в аккумуляторную батарею. Происходит подпитка электролитом резервуара 1из емкости через питающий трубопровод 13 20до ограничителя уровня,Доза электролита для одного типа аккумуляторных батарей подбирается путемснятия заглушек б из отверстий.При заливке электролитом аккумуляторов...

Номер патента: 752563

Опубликовано: 30.07.1980

Авторы: Беляев, Бирюк, Брызгалов, Емельянов, Смолькова, Степанов, Чернышов, Ягнятинский

МПК: H01M 4/73

Метки: аккумулятора, решетка, свинцового, электрода

...труда н х причем механическая п обеспечивает качестве электродов и аккумулято Зкономический эффе 300 тыс. рублей в год,(45) Дата опубликования Изобретение относится к элческой промышленности и можпользовано при производствеаккумуляторов.Известна решетка для электрода свинцового аккумулятора, состоящая из рамки, внутри которой расположена сетка, причем рамка имеет одинаковое сечение по контуру решетки, и ее толщина равна общей толщине решетки 11,Необоснованно большое сечение рамки приводит к большому расходу свинца.Наиболее близкой по технической сущности и достигаемым результатам является решетка, состоящая из рамки, внутри которой размещена сетка 2. Рамка в некоторых местах имеет выборки, уменьшающие ее поперечное сечение.Недостатком...

Номер патента: 752564

Опубликовано: 30.07.1980

Авторы: Ледовской, Чалый

МПК: H01M 10/48

Метки: внутренних, источника, утечек, электрохимического

...И. НайдинаТехред К.Шуфрии Корректор М. Коста Тираж 844 Подписное Редактор Е. Дорошенко Заказ 4756/13 ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Схема работает следующим образом, Внутренние шумы источника 1 питания снимаются с его выходных клемм и усиливаются сначала полосовым малошумящим усилителем 2, а затем усилителем 3 с регулируемым коэффициентом усиления до ве-личины, необходимой для нормальной работы квадратичного детектора 4. После детектора шумы поступают на стрелочный индикатор 5, с которого и производится отсчет интегрального уровня мощности внутренних низкочастотных шумов источника питания, ф Нижняя...

Номер патента: 752565

Опубликовано: 30.07.1980

Авторы: Амарян, Бакуров, Васильев, Земляков, Коверов

МПК: H01M 10/54

Метки: аккумуляторов, корпусах, переработки, полиамидных

...корпусов пластины промывают в ванне 2 и отправляют на естественную сушку и затем на плавку.Раствор полиамида в глицерине из ванны 1 поступает в реактор 3, где его охлаждают до 50 - 80 С, после чего охлаждают порошкообразный полиамид путем добавления 3 - 8 кратного количества воды. Полученная суспензия поступает в центрифугу 4 5 с механической выгрузкой осадка. Влажный осадок по пневматической трубе 5 подают в распылительную сушилку 6, высушенный порошок из бункера 7 собирают в мешки по 20 - 30 кг и отцравляют потреби телю. Водный раствор глицерина и промывные воды собирают в приемник 8, затем глицерин регенерируют методом возгонки в аппарате 9 при 100 С. Низкокипящий компонент - вода испаряется; ее кон денсируют и подают на...

Номер патента: 752566

Опубликовано: 30.07.1980

Авторы: Ларионов, Левашина, Лобадюк, Мамулова, Степанов, Фоломеев

МПК: H01M 12/06

Метки: воздушно-магниевый, элемент

...1 изображен предлагаемый эле 2мент, разрез; на фиг. 2 - анод, вид спереди и сбоку.Воздушно-магниевый элемент состоит из корпуса 1, являющегося положительным токоотводом, две стороны корпуса представляют собой газодиффузионные электроды 2. Перфорированные рифленые магниевые аноды 3 с углом рифленпя 10 - 80, высотой уступа 0,5 - 5 мм и поверхностью рифления 20 - 60% от всей поверхности анода помещены в целлофановый пакет 4, имеющий отверстия для заливки электролита, и прижаты выступами рифления к газодиффузионным электродам. Элемент заполнен электролитом 5 - 10%-ным раствором ХаС и закрыт крышкой-токоотводом 6, имеющей контакт с магниевыми анодами, Для выхода водорода в крышке имеется пробка 7 из пористого фторопласта. Для герметизации...

Номер патента: 752567

Опубликовано: 30.07.1980

Авторы: Лазаревский, Леухин

МПК: H01R 4/10

Метки: кабеля, металлической, оболочки, соединения, трубой, электрического

...коэффициенты, зависящие от материала оболочки и трубы;б - толщина оболочки кабеля, мм;ав ов., - предел прочности оболочки итрубы до и после деформации,15ммфд в диаме оболочки кабеля, мм;Л - толщина стенки трубы, мм.На чертеже приведен пример реализацииспособа, осуществляемого следующим образом.На оболочку 1 электрического кабеля,сняв с него предварительно защитный слой2, надевают трубу 3 из легко деформируемого материала, например алюминия, и деформируют их накатными роликами непреК,рывно за каждый оборот на величину1, при скорости деформацииоб /К 2 ( Мв "в , мин2 1с величиной шага канавки 4 (10+0,1 д) мм,до глубины канавки равной (1,0 - 1,5) Л, мм;где Кь К 2 - постоянные коэффициенты, равные для трубы и оболочки изалюминия;К = 0,1...

Номер патента: 752568

Опубликовано: 30.07.1980

Авторы: Артемов, Аушева

МПК: H01R 4/48

Метки: безвинтового, зажим, подключения, провода

...перемещения,в которых выполнены указанные вырезы, а фиксируюшие элементы расположены на концевых участках частей и направлены встречно с касанием кромок.752568 Формула изобретения На фиг. 1 изображен зажим в статическом положении; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - развертка зажима; на фиг, 4, 5 - зажим перед подключением провода; на фиг. 6 - конкретный вариант использования в штепсельном разъеме; на фиг, 7 - разрез Б - Б на фиг. 6.Зажим выполнен в виде цельнометаллической штампованной детали, имеющей форму рамки. Одна из сторон рамки состоит из двух частей 1, 2 с вырезами 3, 4 для ввода провода, имеющих кромки 5, 6, являющиеся ограничителем смешений провода в вертикальной плоскости. Части 1 и 2 оканчиваются отгибами внутрь...

Номер патента: 752569

Опубликовано: 30.07.1980

Авторы: Жуковский, Корякина

МПК: H01R 4/48

Метки: безвинтовой, зажим, электрический

...из скоб 4 и 6. Скобы расположены так, что ножки их направлены в противоположные стороны, а боковые поверхности взаимно перпендикулярны. На ножках 7 скобы 6 установлена кнопка 8 из изоляционного материала, например, карболита, перемещаюгцаяся в стакане корпуса 1 и частично выходящая наружу. На скобе 6 расположена контактная пружина 9, которая одним концом упирается в скобу 4, а другим в кнопку 8, прижимая контактные скобы внутренними поверхностями перемычек друг к другуВ скобе 6 выполнено отверстие О, а в корпусе 1 - отверстие 11 для ввода провода 12. Отверстие для ввода провода может быть выполнено также и в скобе 4, с соответствующим ему отверстием в корпусе, На дне корпуса снаружи установлен контакт 13, к которому возвратной пружиной...
