Патенты опубликованные 30.07.1980

Номер патента: 752239

Опубликовано: 30.07.1980

Автор: Юматов

МПК: G05D 7/01

Метки: жидкости, расхода, регулятор

...в вндс редуктора12, к которому подключен двигатель 13 и индикатор уставкн 14.Регулятор работает следующим образом.Расход бокового патрубка проходит че рез турбину и вращаст се с опрсдсленнойскоростью. Одной определенной скорости вращения соответствует регулируемый расход. Любое изменение расхода в боковом патрубке приводит к изменению скорости зо вращения турбины. При этом, если ско752239 Заказ 1222/17 Изд. Мв 385 Тираж 956 Подписное НПО Поиск Типография, пр. Сапунова, 2 рость вращения турбины в регулируемом потоке изменяется на какую-то величину, скорость рабочего колеса пропеллсрпого насоса в транзитном потоке (цилиндрическом корпусе) изменяется в г раз, Гидравлические сопротивления регулятора транзитному потоку в боковом...

Номер патента: 752240

Опубликовано: 30.07.1980

Авторы: Петров, Пурдик, Сыркин

МПК: G05D 7/01

Метки: расхода, регулятор

...постоянный дроссель 11. На дне стакана выполнено дроссельное отверстие 12,Для регулирования жесткости стакана в радиальном направлении применяется пружина 13 и регулировочный винт 14 (см. фиг. 2)Работает регулятор следующим обра зом.В установившемся режиме регулятор поддерживает определенный постоянный расход на выходе, При подаче на его вход. возмущающего воздействия (напри= 4 мер, в виде скачка давления) возникает перепад давления на дросселях 11 и 12, нарушающий равновесие сил на запорно-регулирующем органе 7, действующих со стороны входной полости 3 и полости 10 между втулкой 2 и тонкостенным стаканом 7. Запорно-регулирующий орган 7 деформируется в радиальном направлении, изменяя зазор между кольцевыми выступами 8 и тонкостенным...

Номер патента: 752241

Опубликовано: 30.07.1980

Автор: Кропачев

МПК: G05D 9/12

Метки: жидкости, регулятор, уровня

...компаратора и коллектором транзистора, эмиттер которого соединен с тиристо 40 ром, управляющий вход которого соединенс датчиком верхнего уровня, а точка соединения потенциометра и третьего резисторасоединена с корпусом емкости, при этомсредний вывод потенциометра соединен со45 вторым входом диодно-регенеративного компаратора, выход которого подключен к управляющему входу симистора,Регулятор уровня жидкости содержит установленные в емкости 1 датчик верхнего уровня 2 и датчик нижнего уровня 8, сое,чиненный с базой транзистора 4 через последовательно включенные диод 8 и первый резистор 6, конденсатор 7, соединенный с выходом диода, симистор 8, соединенный с приводом 9 насоса, диодно-регенеративный компаратор 10, последовательно...

Номер патента: 752242

Опубликовано: 30.07.1980

Авторы: Волошин, Карманцев, Коломейский, Кудим, Маркин

МПК: G05D 11/02

Метки: концентрации

...концентрация раствора в рабочемрезервуаре 1, а эатем в трубопроводах 6, 5 и 7 изменяется. Уровни сигналов на выходе датчиков концентрации 13 и 14 и соединенных с ними 50входах блоков управления 11 и 12 отклоняются от заданного значения.В случае превышения заданной концентрации блоки управления 11 и 12вырабатывают положительный сигнал,при эначении концентрации ниже задан ной - отрицательный, С выходов блоковуправления 11 и 12 сигналы поступаютсоответственно на первые 9, 22 и вторые 10, 23 входы сумматоров 8 и 21. Свыходов 15 и 16 сумматора 8 управляющие сигналы поступают на соответствующие исполнительные механизмы дозирования реагентов 17 и 18. При этомУправляющий сигнал на выходе 15 сум,матора 8 появляется, если суммарное б 5 значение...

Номер патента: 752243

Опубликовано: 30.07.1980

Авторы: Абдуллаев, Аскеров, Джафаров, Искендеров, Файязов

МПК: G05D 11/04

Метки: колонны, куба, пневматическое, ректификационной, температуры, управляющее, уровня

...нагрузки иры, выход элемента сравнения данного 50 т.д. степень связи регулируемых паблока соединен с первой плюсовой ка- раметров может изменяться в широкихмерой выходного сумматора контура пределах.регулирования уровня, минусовая и вто- При реактификации легкокипящихрая плюсовая камеры которого соедине- смесей с близкими точками кипенияны с каналом опорного давления и вы- связь между уровнем и температуройходой .Регулятора уровня, а выходы55бывает. настолько сильной по перекрествыходных сумматоров контуров регули- ным каналам, что оказывается наиборования температуры и уровня соедине- лее эффективной схема взаимного регуны соответственно с исполнительными лирования.механизмами, установленными на ма- За основные возмущения...

Номер патента: 752244

Опубликовано: 30.07.1980

Авторы: Белкин, Озин, Середенко, Устинов

МПК: G05D 11/13

Метки: расходов, соотношения

...20 изменения единичного объема в соответствии с установленным в нем коэффициентом объемного расширения жидкости и сигналом с датчика 2 температуры вырабатывает аналоговый .сигнал изменения единичного объема относительно нормальной температуры. ПО сигналу с выхода вычислителя 20 нуль-орган 25 и преобразователь 21 по модулю вырабатывают соответственно сигнал знака и модуля изменения единиЧного объема, Последний сигнал совместно с сигналом о изменении единич- НОГО Обема поступает на аналоговые 65 входы функционального умножителя 22 1где происходит умножение частоты следования импульсов с датчика 3 расхода на частное от деления модуля изменения единичного объема на разность между обратной величиной увеличения масштаба умножения К и...

Номер патента: 752245

Опубликовано: 30.07.1980

Автор: Хижняк

МПК: G05D 13/10

Метки: вращения, регулятор, центробежный, частоты

...2 - вид сверху на фиг. 1 по месту установки шарнира; на фиг. 3 - разрез по оси цапф шарнира.Центробежный регулятор частоты вращения содержит корпус 1, в котором установлен кронштейн 2, вал 3, центробежные грузы 4 и 5 в виде двуплечих рычагов, кинематически связанных с кронштейном 2 по осям вращенияи 7, причем на плече груза 4 закреплена цапфа 8 шарнира 9, а на плече груза 5 - цапфа 10,шарнира; 9.Центр шарнира расположен по оси вала 3 и имеет опорную пяту 11, выполненную по профилю иглы 12, которая воспринимает уравновешивающее усилие от пружины 13 через исполнительный золотник 14, установленный соосно с валом 3. Сопрягаемые поверхности цапф 8, 10 и грузов 4, 5 выполнены сферической формы, причем их точки контакта расположены ниже...

Номер патента: 752246

Опубликовано: 30.07.1980

Авторы: Кивман, Шац

МПК: G05D 13/10

Метки: регулятор, скорости, центробежный

...центробежнйй регуляторскорости в плоскости оси вращения ротораразрез;.; на фиг. 2 то же, вид сверху при неподвижном роторе; на фиг. 3 - то же, вид сверху при максимальных оборотах ротора; на Фиг. 4 - разрез А-А на фиг. 3.Центробежный регулятор скорости содержит ротор 1, на котором свободно размещен корпус 2 регулятора, содержащий грузики 3Муфта 4 с буртиком и упорная втулка 5 закреплены на роторе 1 свободно установленным штифтом 6. Пружина 7 расположена между буртиком муфты 4 и торцом упорной втулки 5. Корпус мотора 8 имеет камеру 9 и впускное отверстие 10 .Центробежный регулятор скорости работает следующим образом.При работе машины сжатый воздух через впускное отверстие 10 корпуса мотора 8 поступает в камеру 9 и далее в...

Номер патента: 752247

Опубликовано: 30.07.1980

Авторы: Расчетнов, Соколов, Штин

МПК: G05D 16/00

Метки: давления, регулятор

...пружины затнора;ИЭ - ход затвора;Ро - предварительное усилие поджатия пружины затвора;Гп - площадь поршня 10;25Г - эффективная площадь затноЭра 20.Положительный эффект предлагаемогоустройства заключается н том, что точность регулирования выходного давле О ния во всем диапазоне расходов увеличивается на 50-60 по сравнению спрототипом. формула изобретения заборника 16, расположенной между подружиненным клапаном 4 и выходной полостью 3. Канал 17 н поршне соединяет полости 13 и 14 . Гайка 18 поджимает цилиндр 12 к корпусу.Между полостью заборника 16 и ныходной полостью 3 установлен подпружиненный пружиной 19 затвор 20 с дополнительным седлом 21.Регулятор давления настраивается на необходимое давление сжатием пружины 7 винтом 22.Регулятор...

Номер патента: 752248

Опубликовано: 30.07.1980

Авторы: Блазер, Гирс

МПК: G05D 16/06

Метки: давления, регулятор

...поршня 8 шарнирно закреплен в корпусе 1. Внутренняя полость 10 сильфона 5 соединена с выходным патрубком 8, внешняя полость 11 силь- фона сочинена каналом 12 с входным пат,рубком 2 через импульсный клапан 18, управляющая камера 14 которого связана ка 752248налом 15 с выходным патрубком 3. Регулятор содержит также задающее устройство 1 б.Работа регулятора осуществляется следующим образом.Рабочая среда, попадая во входной патрубок 2 регулятора, воздействует одновременно на регулирующий орган 4 и, проходя через канал 12, - на импульсный клапан 13, которые при нулевой настройке задающего устройства 1 б перекрывают проход среде в выходной патрубок д. При установке задающего устройства,на одну .из,величин диапазона настройки импульсный...

Номер патента: 752249

Опубликовано: 30.07.1980

Авторы: Духовный, Колесников, Кривченко, Остроумов, Шифрин

МПК: G05D 16/06

Метки: давления, регулятор

...10, уплотняющимся в закрытом положении седламиП и 12 корпуса 5. Шток 9 нагружен грузами 13. Отводящий трубопровод 4 соединентрубопроводом 14, имеющим вентиль 15, снадмембранной полостью 1 б.Запорно-регулирующий орган 10 имеетсквозное отверслие 17, снабженное профилированными лопастями 18, Сквозное отверстие 18 соединяет полость выходного патрубка 8 с камерой 19 корпуса 5.Камера 19 снабжена подпцтывающимпатрубком 20, к которому присоединен подпитывающий трубопровод 21 с обратнымклапаном 22, служащим для обеспеченияравенства давлений в отводящем патрубке 3 и камере 19 при полностью закрытом регуляторе.Работа регулятора поясняется на примере его применения в системе технического водоснабжения высоконапорной гидроэлектростанции.Вода во...

Номер патента: 752250

Опубликовано: 30.07.1980

Автор: Савин

МПК: G05D 16/06

Метки: давления, регуляторов, ресурса

...среда подается во входнуюего полость 11 и по каналу 10 - в полость над поршнем 8. Одновременно рабочая среда по каналу 13 с калиброванным отверстием 14 поступает в полость15, со стороны хоторой поршень 8, подпружинен посредством пружины 9, Такках канал 13 с калиброванным отверстием14 имеет определенное гидравлическоесопротивление, то давление в полости 15при включении регулятора устанавливается с запозданием. Это обуславливает то,что поршень 8 со штоком 7. при включении регулятора перемешается вправо, выталкивая нижний шарик 1 иэ полости 4,только при резкой (например от ЭПК) подаче среды на вход устройства. В этомслучае вследствие запаздывания в повышеяш давления в полости 15, создается перепад давления на поршень 8, посдедний...

Номер патента: 752251

Опубликовано: 30.07.1980

Авторы: Соколов, Штин

МПК: G05D 16/10

Метки: давления, регулятор

...со стороны толкателя. В ра-.бочей полости 19 над первым и вторым 20каналами установлен пластинчатый клапан 22, в котором над первым каналомвыполнено отверстие 23. Регулятор давления настраивается на необходимоедавление сжатием регулировочной пружины 7 винтом 24.Регулятор давления работает следующим образом.Газ от источника питания поступает во входную полость 2. При разгруженной пружине 7 клапан 4 поджат кседлу 5, полости 2 и 3 герметичноразобщены. При нагружении регулировочной пружины 7 винтом 24 усилие пружины через чув:твительный элемент 8,толкатель 9, поршень 10 передаетсяна клапан 4. Клапан отжимается от сед. -ла 5 и газ через образовавшийся кольцевой зазор поступает в полостьэаборника 16 и в выходную полость...

Номер патента: 752252

Опубликовано: 30.07.1980

Автор: Малиованов

МПК: G05D 16/10

Метки: газа, давления, регулятор

...зазора.Регулятор давления газа содержиткорпус 1 с входным 2 и выходным 3патрубками. В корпусе расположен; 15регулируюший орган, выполненный в йиде неподвижной плоской пластины 4 иподвижной пластины 5, связанной счувствительным элементом б через рычаг 7. Для прохода воздуха в пластине 4 выполнено центральное отверстие8, а в пластине 5 - отверстия 9, расположенные по ее периферии. Дросселирование воздуха осуществляется н зазоре 10, а настройка Регулятора производится винтом 11, поджймаюшим пружину 12.Регулятор работает следующим образом. При подаче давления на вход регулятора через патрубок 2 воздух, проходя через отверстие 8, зазор 10 и отверстия 9, попадает на выход регулятора и через патрубок 3 отводится к потребителямс При...

Номер патента: 752253

Опубликовано: 30.07.1980

Автор: Савин

МПК: G05D 16/10

Метки: газа, давления, регулятор

...имеется небольшая щель,Газ высокого давления подается к входной полости 2, откуда он через кольцевую проточку 13, каналы 10 поступает к дросселирующему клапану 14. Газ в лели между клапаном 14 и седлом 8 дросселируется и по каналу 17 поступает в выходную полость 3. Незначительная начальная щель между клапаном 14 и седлом 8 обусловливает плавность повышения давления в выходной полости, Газ из выходной полости 3 по каналу 22 через дроссель 23 поступает в подпоршневую полость 21 поршня 18, Дроссель 23 обусловливает еше более плавный рост давления в полости 21, Поршень 18 под действием давления в полости 21 постепенно поднимается вверх, сжимая пружину 19. Подъем поршня 18 приводит через топкатель 16 к подъему над седлом 8 дросселируюшего...

Номер патента: 752254

Опубликовано: 30.07.1980

Авторы: Гольденберг, Дюжаков, Куцовский, Пыльнев, Рыбак

МПК: G05D 19/02

Метки: колебаний, платформы, частоты

...зависит от состояния первого 7 и второго 8 ключей, управляемых коммутатором 9, При замкнутом первом ключе 7 и разомкнутом втором ключе 8 устройство работает в режиме самовозбуждения, при разомкнутом первом ключе 7 и замкнутом втором ключе 8 устройство работает в,режиме при нудительного возбуждения колебаний.В режиме самовозбуждения сигнал с выхода дифференциатора 6 через замкнутый ключ 7 поступает на первый вход усилителя 10, а с выхода последнего через тиристорный преобразователь 11 питания - на вход электромагнитного вибровозбудителя 2.При подаче на устройство напряжения возникает первоначальный возмущающий 20 импульс, вызывающий сжатие упругих алементов 1 2 вибровозбудителя 2 и движение платформы 1, переходящее в собственные...

Номер патента: 752255

Опубликовано: 30.07.1980

Авторы: Гольденберг, Дюжаков, Куцовский, Пыльнев, Рыбак

МПК: G05D 19/02

Метки: амплитуды, колебаний, платформы

...которого через фильтр 10, порого вый элемент 11 и инвертор 12 соеди- нен с первым входом алемента И.При неподвижной платформе 1 сигнал на входе инвертора 12 равен "О", а на выходе"1". При подаче на второй вход .55 элемента 15 И последовательности импульсов с заданной частотой от задатчика 14 частоты на выходе элемента 15 И появляется та же последовательностьимпульсов, поступающая на вход элемента 16 ИЛИ, Поскольку выход пороговоЪго элемента 11 соединен также с первым входом элемента 13 И, сигнал навыходе элемента 13 И и на втором входе элемента 15 ИЛИ будет равен "О.Частота, генерируемая задатчиком 14частоты, устанавливается заранее и соответствует частоте, близкой к частотесобственных колебаний платформы в зоне резонанса с...

Номер патента: 752256

Опубликовано: 30.07.1980

Авторы: Алексеев, Гончарова, Дельцов, Зиганшин, Лобанов, Шакиров

МПК: G05D 21/02

Метки: многослойных, параметров, печатных, плат, производства, технологических

...за пределы значения Норма", поступает на вход регулирующего органа 7. В регулирующем55 :органе 7 сигнал преобразуется в необходимую форму и величину. Третий выход бло ка 2 распределения предназначен для под- ключения различных контрольных устройств. 6 4С выхода регулирующего органа 7 сигнал, разделяясь, поступает на вход блока 1 1 согласования блока 1 0 совпадения и через усилитель 14 управляет работой доза- тора 1 5 компонента, который в ответ на воздействие сигнала выдает определенную дозу компонента в промежуточную емкость 1 8, где доза хранится до поступленияГсигнала на исполнительный механизм 19 слива, Исполнительные механизмы 9 воздуха и 19 слива включаются только при наличии дозы в промежуточной емкости 18 и поступлении сигнала...

Номер патента: 752257

Опубликовано: 30.07.1980

Авторы: Балейшис, Веркялис, Стружановский

МПК: G05D 23/00

Метки: температуры

...блока 3.Устройство работает следующим образом.Генератор пилообразного напряжения 4 периодически подает линейно нарастающее напряжение на входы генераторов тока 5, 6 и на первый вход логического блока 7. Это напряжение повторяется на выходах генераторов тока 5 и 6 и тем самым подается на релейный термочувствительный элемент 1 и на задатчик температуры 2. Первый генератор тока 5 установлен на ток, превышающий ток переключения релейного термочувствительпого элемента 1. В случае появления разности напряжения между выходом генератора пилообразного напряжения 4 и релейным термочувствительпым элементом 1 или задатчиком температуры 2 логический блок 7 выдает сигналы прекращения генерирования на генератор пилообразного напряжения 4 и на вход...

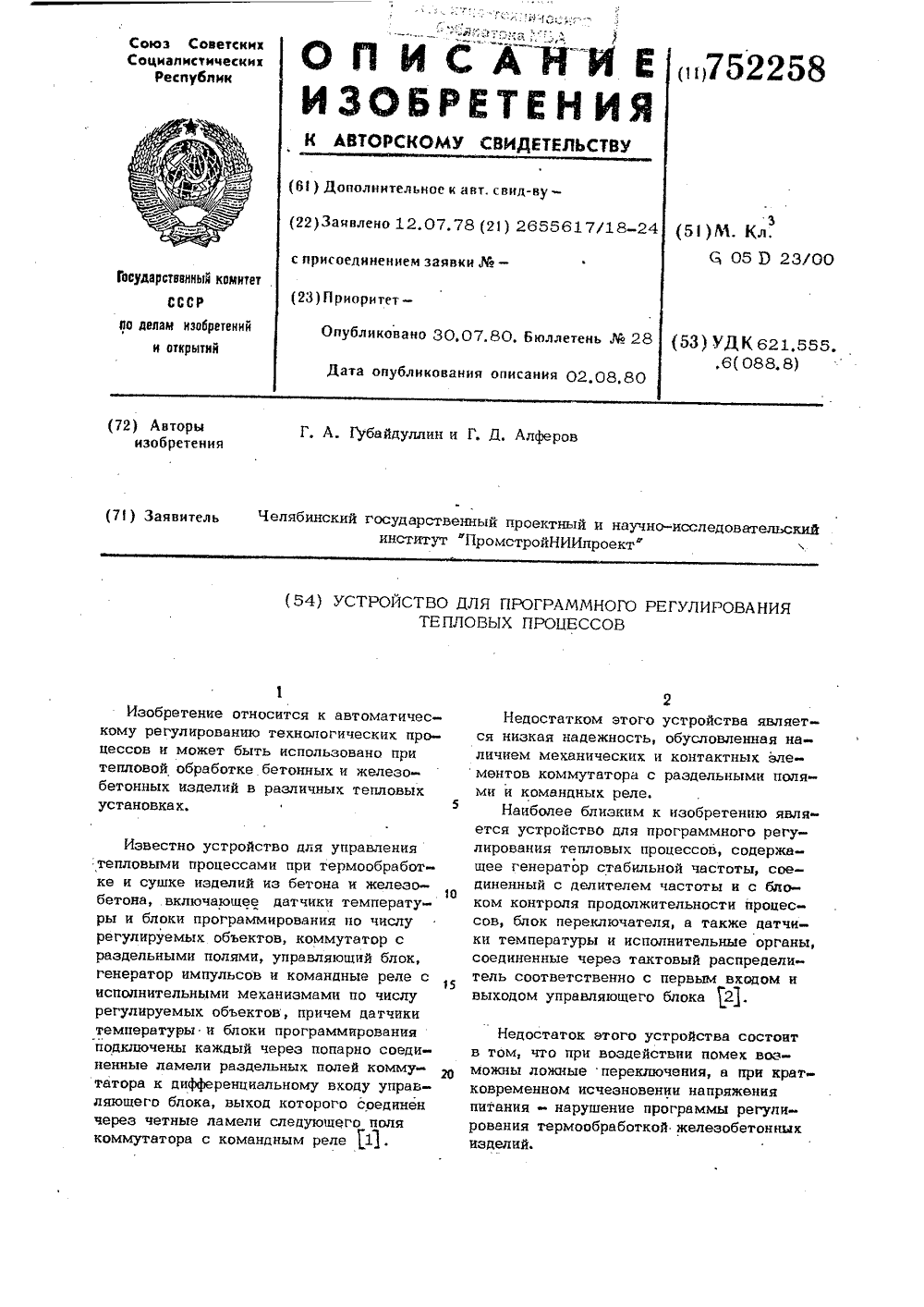

Номер патента: 752258

Опубликовано: 30.07.1980

Авторы: Алферов, Губайдуллин

МПК: G05D 23/00

Метки: программного, процессов, тепловых

...и при его снижении до критического значения воздействует на многопозиционные задающие элементы 5, переключая их в режим долговременной памяти. Тактовый распределитель 7 периодически-последовательно подключает управляющий блок 8 к следующим элементам каждого канала регулирования: многопозиционному задающему элементу 5, датчику 9 температуры и исполнительному органу 10. Блок 8 управления усиливает сигнал датчика 9 температурысравнивает его с сигналом задания и выдает импульс на исполнительный орган 10.Многопозиционный задающий элемент 5 обладает высокой точностью. задания скорости подъема температуры и повышенной помехоустойчивостью за счет высокого уровня пропускания входного сигнала,.близкого к амплитуде счетных импульсов, большого...

Номер патента: 752259

Опубликовано: 30.07.1980

Авторы: Бочкарников, Лагута

МПК: G05D 23/02

Метки: регулятор, температуры

...9 с продольными отверстиями 11, 12 и цилиндрически 5 ми отверстиями на торцах, в которые установлены оси 13.Неподвижная втулка 5 фиксируется вкорпусе 1 от осевого вращения штифтами14,10 В пазу между неподвижной втулкой 5и цилиндром 9 установлена цилиндрическая заслонка 15,На оси 13 цилиндра 9 установленышайбы 16 (фиг. 2, 3, 5) с пазами напериферии, в которые входит цилиндрическая заслонка 15, со стороны входного патрубка 2 на неподвижную втулку 5надета подпружиненная вилка 17, представляющая собой разрезную втулку, имею20 щую с одной стороны два поперечных па-.за 18 для перемещения приводных штифтов 19 (фиг, 4).Вилка 17 поджата в сторону входногопатрубка 2 возвратной пружиной 20 и25 упирается в подвижные штоки 21...

Номер патента: 752260

Опубликовано: 30.07.1980

Автор: Григорьев

МПК: G05D 23/19

Метки: высоте, нагревателя, перепада, температуры, формирования, электролитического

...тем, что, с целью регулированияперепада температуры в процессе работынагревателя, его электроды питают переменным напряжением с постоянной составляиаей, изменяя ее величину и полярность.ЗВАЛ Источники информации,принятые во внимание при экспертизе1. Кадик А. А, и др. Вода в магматических расплавах. М. "Наука, 1971,35с,34.2. Авторское свидетельство СССРМ 587646, кл. Н 05 В 3/00, 1971( прототип). 3 75 ау электродами за счет обогащения при- ., электродного слоя проауктами электролиза.На чертеже представлен нагреватель, реализу 1 ощий предлагаемый способ.Нагреватель состоит иэ концентрически расположенных электродов 1 и 2. Во внутреннем электроде 2 помещена ампула 3 с нагреваемым веществом и смонтированы спаи 4 термопар. Заштрихованные...

Номер патента: 752261

Опубликовано: 30.07.1980

Авторы: Пинчук, Рабкин, Шершнев, Эльман

МПК: G05D 23/19

Метки: камер, температуры, термофиксационных

...междууставками подводимой к термокамеремощности "МногоР и "Мало" должна бытьдостаточно велика для того, чтобы поддерживать температуру термокамеры влюбом из режимов. Однако в случае большой разницы между уставками "Много иМало" при резком переходе с одногорежима работы на другой снижается точность регулирования.Цель изобретения - повышение точности устройства,Поставленная цель достигается тем,что в устройство введены параллельносоединенные второй задающий резистори замыкающий контакт элемента включения, подсоединенные между вторым выводом первого задающего резистора ивторым входом блока управления,На чертеже представлена схема устройства для позиционного регулированиятемпературы термофиксационных камер.Устройство содержит нагреватели...

Номер патента: 752262

Опубликовано: 30.07.1980

Авторы: Ачкасов, Привер

МПК: G05D 23/19

Метки: термостат, термоэлектрический

...следующим обрезом,При Т 4 С Тс, Т с Тс, Т 4 Ъ Т 1,где Т 4 . гемпература термостатируемогообъекта, Т 1 - температура окружающейсреды (радиатора термобатареи), Тс температура статирования, напряжение раз баланса с мостового датчика 1 темпера 40туры поступает на вход переключателя 2,с выхода которого снимается напряжениеопределенной полярности, открывающееусилитель мощности 3; при этом черезтермобатарею протекает ток такого направления, что она работает в режиме нагрева объекта, Напряжение, падающее натермобатарее, подаетсяна вход дополнительного переключателя 6. Полярностьэтого напряжения такова, что с выходадополнительного переключателя 6 снимается напряжение, запирающее усилитель 4мощности. При достижении объектом темпе.ратуры...

Номер патента: 752263

Опубликовано: 30.07.1980

Авторы: Гуричев, Карпенко, Маилов

МПК: G05D 23/19

Метки: катода, мощности, нагреве, прибора, стабилизации, тепловой, электронного, электроннолучевом

...соответственно температуре нагревателя Т 1 и катода Т . йлительность и скважность указанИ 50ных импульсов выбирается из условия, чтобы не допустить дополнительного подогревакатода и нагревателя потоком электронов.С введением перечисленных выше элементов регулирование выполняется не толь.ко по отклонению электрической мощностинагревателя, но и по отклонению, тепловоймощности, подводимой к катоду, так каквыходной сигнал сумматора, введенный в 63 4основной контур регулирования как дополнительный сигнал обратной связи, пропорционален мощности.Справедливость такого утверждения подтверждается выражением где К - коэффициент, определяемый эффективной степенью черноты системы нагреватель-катод, постоянной Стефена-Больцмана и площадью...

Номер патента: 752264

Опубликовано: 30.07.1980

Авторы: Бурбан, Королев, Романенко

МПК: G05D 23/19

Метки: регулятор, температуры

...7, нагрузкой которого являетсятиристорный исттолтттлтельный элемент 9.На фиг. 2 кривая 10 - напряжениесети, кривая 11 - напряжение на выходегенератора 5, кривая 12 - напракение30на выходе усюттттеля 2.Регулятор температуры работает следующим образом.Пусть ттртт замыкании ключей 3 и 4сигнал на вхоце порогового элемента 735превышает порог срабэтыванття, при атомнапряжение на его выходе скачком возрастает цо максимального значения,Ток, прохопящтт 11 через дпфференцирую-цее звено 8, состоящее, напримеризконденсатора и резистора, и замкнутыйвторой ктцоч 4, созпает на резисторе 6падение напрякения, способствующеесрабатыванию порогового элемента 7, причем параметры пифференцирующего звена 4выбраны таким образом, что при...

Номер патента: 752265

Опубликовано: 30.07.1980

Авторы: Алекперов, Алиев, Каджар, Махмудов, Эминов

МПК: G05D 23/19

Метки: температуры

...15 НЕ, исполнительный элемент 16. Устройство работает следующим образом.После включения питания блок 1 запуска устанавливает в исходное состояние двоичный счетчик 2, исполнительный элемент 3, а триггер 4 управления переводит в состояние 0", При этом с выхода триггера 4 управления на второй вход первого элемента 5 И поступает высокий потенциал, а на первые входы второго элемента 6 И и третий вход элемента 7 И- низкий потенциал, Поэтому прямоуголь ные импульсы с выхода генератора 8 прямоугольных импульсов, пройдя. через элемент 5 И, поступают на вход двоичного счетчика 2, Так как выход двоичного счетчика 2 соединен с входом преобразователя 9 код-аналог, то каждое текущее содержимое двоичного счетчика 2 преобразуется в напряжение...

Номер патента: 752266

Опубликовано: 30.07.1980

Авторы: Ванов, Лукашевич

МПК: G05D 23/19

Метки: регулятор, температуры

...6 и 7 им- з 5пульсов нагрева, каждый из которых состоит иэ последовательно соеднненнъиусилителя 8 мощности, рвзделитвьноготрансформатора 9 и ключевого элемента10, выход которого соединен с соответсъ вующим входом нагревателя 11, а второйвход - с выходом силового трансформатора 12, связанного с источником 13 питания, два элемента 14, 15 совпаденияи формирователь 16 опорного сигнала, 45. компвраторы 17 и 18 верхнего и нижнего уровней регулирования,:входящие втрехпозиционный пороговый элемент 3.Устройство работает следующим образом.50Датчиком температуры является термореэистор, сигналы которого через усилитель 2 напряжения поступает на входыкомпарвторов 17 и 18, верхнего и ниж 55него уровней регулирования на другиевходы которых...

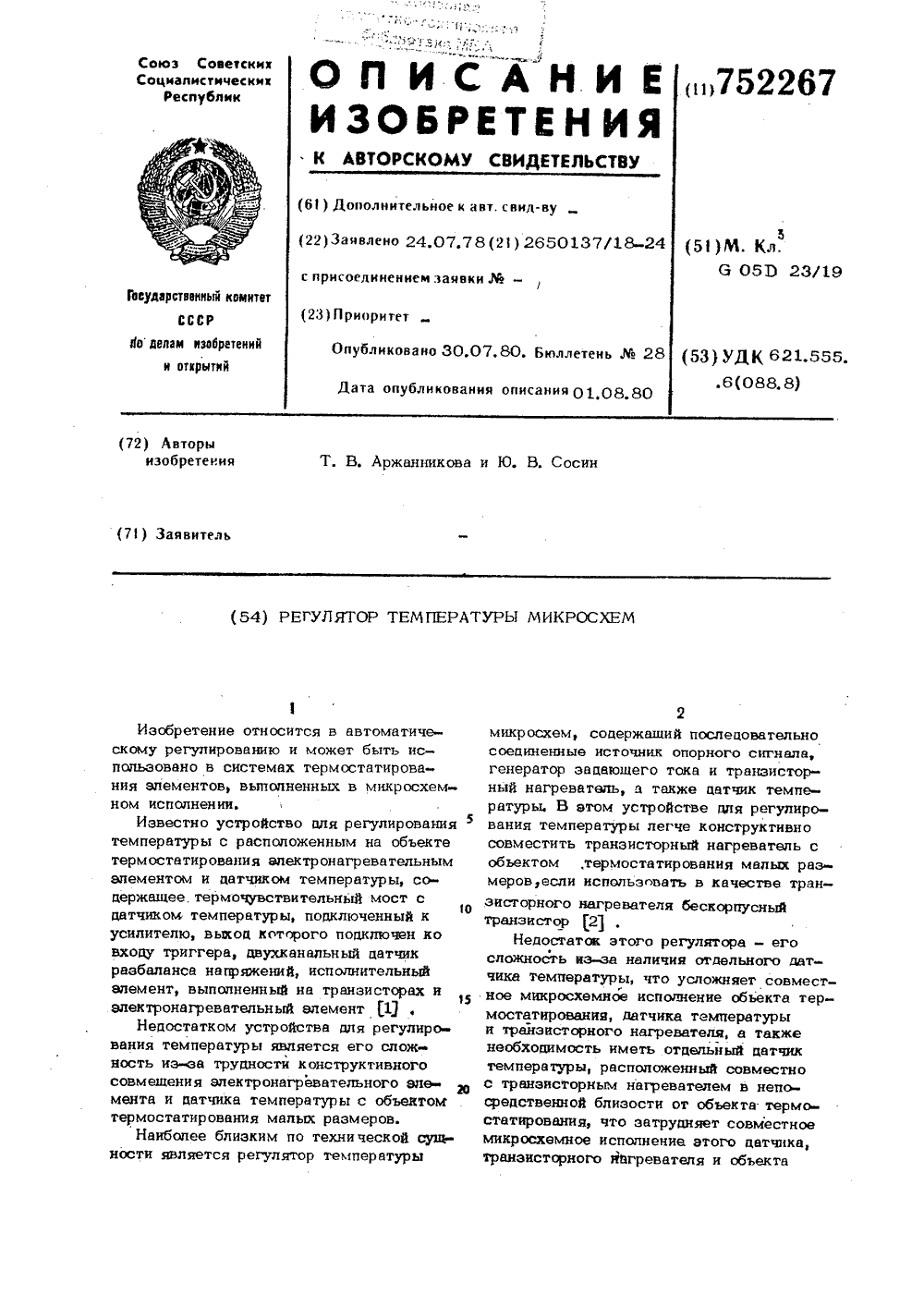

Номер патента: 752267

Опубликовано: 30.07.1980

Авторы: Аржанникова, Сосин

МПК: G05D 23/19

Метки: микросхем, регулятор, температуры

...Мяне убтройсйъвв Средний вывод иотааюаометра 8 иоеииочви к резистору 9. Другой канек резистора 9 подключен к наеааииируиииему вхо ду микросхемы 10. Инверзирувиний вход микросхемы 10 череи ревастор 11 соединен с базой траиансырщп О нагревателя 3. Вмход микросхемы 10 через резистор 12 подкаочен к баее транзистора 13, к катоду диода 3.4 и к рееистору 18. Анод диода 14, другой кажен разно тора 15 и эмиттзр траивистора 16 со единеи с общей шиной усщюйства, Кол иектор транзистора 1 Э подключен через .иотенннометр 16 к потеициометру 17, соединенному с катодом стабилитрона 5, а через резистор 18 подключен к базе 1 ранвистора 19, коллектор которого через резистор 20 соединен с лолажитель ной айной источника питания, а эмиттер зарез резистор 21...

Номер патента: 752268

Опубликовано: 30.07.1980

Авторы: Безик, Мурашов

МПК: G05D 23/19

Метки: индукционной, нагревательной, печи, программного, температуры

...10-12 и 13-15подключены к возбудителю 1 Я, на индукционном нагревателе 1 или на нагреваемой детали установлен датчик 17 температуры, сигнал которого алгебраическискладывается с сигналом запатчика 18,элемент 19 сравнения, выход которогоподключен ко входу измерительного блока 20.Выход измерительного блока 20 под-.ключен к блоку 21 управления, выходпоследнего соединен с одним из входовсумматора 22, ко второму входу которого подключен источник опорного напряжения 23, а выход связан со входом возбудителя 16.Устройство работает следующим образом.Задатчик 18 выдает сигнал, пропорциональный заданной программе нагрева (вчастном случае это может быть и посто 45яиный сигнал). На входе измерительногоблока 20 этот сигнал сравнивается ссигналом...
