Волынкин
Способ герметизации волоконно-оптических пластин и изделий с порами
Номер патента: 1804250
Опубликовано: 25.07.1995
Авторы: Алаев, Венедиктов, Вовчик, Волынкин, Козлова, Лучина, Петровский, Погодаев, Проскуряков, Тагер
МПК: H01L 23/29
Метки: волоконно-оптических, герметизации, пластин, порами
...при температуре больше 150происходит термоокисления и разложениесостава,Для составов, включающих двухлористое олово, бихромат аммония и борнуюкислоту, использование концентрации ниже заявленных пределов не обеспечиваетполучение высокой ВП и ЭП иэ-эа наличия впорах пэров растворителя, Верхние значения концентрации соответствуют насыщенн ым растворам. Для компаунда санаэробным герметиком, если содержаниепервой составляющей меньше нижнего заявленного предела, второй - больше верхнего предела, то состав не отверждается идостигается ВП. При увеличении содержания первой составляющей более 0,75 об,7,и уменьшении содержания М-бис-(М-феноксифенокси)-бензола менее 0,25 об.% ухудшается адгезия и не обеспечиваетсягерметизация,В соответствии...
Вихревой расходомер
Номер патента: 2000547
Опубликовано: 07.09.1993
Авторы: Волынкин, Лурье, Плотников
МПК: G01F 1/00
Метки: вихревой, расходомер
...виде тонкой; упругой пластины, и демпфером б, выполненныл в виде изогнутого стержня. На свободным конце стержневого электрода 4 закреплен демпфер 7, выполнЕнный иэ ударопоглощающего изоляционного материала, например полихлорвинила, а на свободном конце демпфера б размещена прокладка 8, выполненная из ударопоглощающего материала, Закрепленные концы электродов 4 и 5 электрически соединены с клеммами (на фиг,не обозначены) на корпусе 3.Расходомер содержит также усилитель 9 тока, детектор 10. фильтр 11 с частотой среза, например 50 Гц. Формирователь 12 импульсов, фильтр 13 с частотой среза, например 0,1 Гц, генератор 14 прямоугольных импульсов с частотой. например, 10 кГц, регулятор 15 амплитуды импульсов и конденсатор 16 емкостью, например,...
Состав для получения микропористого материала и способ получения микропористого материала
Номер патента: 1838345
Опубликовано: 30.08.1993
Авторы: Барсукова, Валеев, Васильев, Волынкин, Карев, Козлов, Крепак, Некрасова, Павленко, Редькин, Степанов
МПК: C08J 9/14, C08L 23/06
Метки: микропористого, состав
...перемешивают при 55 - 65 С, экструдируют смесь и каландируют полученный материал110 оСПовышение температуры до 55-65 С способствует более качественному переме.ииваниа пластификатора с порошкообразными компонентами, кроме того, смешение пластификатара при комнатной температурс-.". Г 1 аияадит к камкаванию смеси, что в дальнейшем затрудняет загрузку ее в экструдар, Повышение температуры выше 65 С нецелесообразно.Приготовленную смесь загружают в бункер двухчервячнаго экструдера и экструдируют через пласкащелевую головку в виде ленты толщиной да 2 мм. Температура по зонам экструдера устанавливается в пределах 150"С (на входе) - 250 С (на щелевай головке), Для придания выходящей из экструдера ленте заданного профиля и материалу сепаратора...
Порошковый бункер-питатель
Номер патента: 1796268
Опубликовано: 23.02.1993
Авторы: Волынкин, Дубенчак, Латышев
МПК: B05B 7/24
Метки: бункер-питатель, порошковый
...в виде металлической трубы 9, имеющей в верхней части тангенциальный патрубок отвода 10, соединяющийся с распылителем (на чертеже не показан), и горизонтальный входной патрубок 11 с перпендикулярно прикрепленным к нему соплом 12, имеющий вентиль 13 для регулирования воздушного потока. В верхней части рабочей камеры 4 над максимальным уровнем порошка размещен продувочный патрубок 14, соединяющийся с пневмомагистралью и имеющий запорный вентиль 15 для включения и вы- ключения на пневмомагистрали (на чертеже не показан);Устройство работает следующим образом,Бункер 1 загружают полимерным порошком и закрывают крышкой 2. Открывают вентиль на пневмомагистарли, сжатый воздух по ее каналам устремляется к патрубку 7, открывается вентиль 8 и...
Устройство для навешивания изделий на подвесной конвейер
Номер патента: 1794820
Опубликовано: 15.02.1993
Авторы: Волынкин, Майоров
МПК: B65G 47/32
Метки: конвейер, навешивания, подвесной
...оси соответствующего рычага, при этом привод самозажимающегося керна выполнен в виде силового цилиндра, шарнирно закрепленного в серьге, а сэмозажимающийся керн шарнирно установлен в серьге и шарнирно связан с силовым цилиндром. 5 ил. в серьге, Поворот рычаг при помощи гидроцилинд На основании 2 установ 10 и 11, ограничивающие и переключатель 12 дпя роцилиндров 7. Изделие располагается на цепном Наличие изделия 13 на ц ре 14 и крюка 15 с несу навески контролируется 16 и 17.1794820 20 Затем срабатывает гидроцилиндр 8, который производит поворот рычагов 3.При движении рычагов 3 вверх, между кернами 6 и изделием 13 возникают силы трения Е. Под действием веса о 0 изделия 13 керны 6 затягиваются вниз. при этом возникает сила распора М,...
Способ производства сухого молока и установка для его осуществления
Номер патента: 1794436
Опубликовано: 15.02.1993
Авторы: Бурыкин, Ветров, Волынкин
МПК: A23C 9/18
Метки: молока, производства, сухого
...в количестве 200 - 300 кг/ч (из 5 т молока). Отработанный воздух поступает в рекуператор 6, а из него через трубку 9 удаляется в атмосферу. Выходящее из скруббера 3 молоко проходит фильтр 11 и пеноотделитель 12, Отделяемая от молока пена возвращается в скруббер 3 и смешивается с отработанным воздухом Далее молоко без пены проходит через теплообменную секцию 23, нагревая поступающий в пневмотрассу воздух от 20 до 40 30 ОС,При этом температура молока продолжает снижаться и достигает 25-30 С. После этого накапливается в баке-балансере и из него подается насосом 27 в низкотемпературные теплообменники 28, 29, 30, после чего поступает в высокотемпературный теплообменник 31, где молоко пастеризуется (при 90-105 С), а затем сгущается до 36 -...
Устройство для эпитаксиального выращивания полупроводниковых материалов
Номер патента: 1784668
Опубликовано: 30.12.1992
Авторы: Арендаренко, Барышев, Буравцев, Волынкин, Жигунов, Лобызов, Чариков
МПК: C30B 25/12, C30B 25/14
Метки: выращивания, полупроводниковых, эпитаксиального
...В теле основания 2 и теле диска 3 выполнены соответственно газотранспортные канавки 13 и 14, соединенные со средством ввода 15 транспортного газа(водорода).В диске 3 выполнены соосно сателлитам 4 кольцевые проточки 16 и 17, соединенные с началом газотранспортных канавок 14. Глубина внут 2 оенней проточки 17 составляет (1,3-1,5) 10 наружного диаметра проточки 16, В диске 3 выполнены сбросные канавки 18, соединенные с отверстиями 19 и 20 диска 3, отверстиями 21 и 22 основания 2 и выводным патрубком 11. Каждый сателлит 4 выполнен в виде двух соединенных между собой круглых дисков 23 и 24, при этом диаметр верхнего диска 24 больше диаметра нижнего диска 23, а нижний торец 25 верхнего диска 24 выполнен со скосом кромки,Устройство работает...
Способ определения первичных параметров режима работы машины циклического действия и устройство для его осуществления
Номер патента: 1760399
Опубликовано: 07.09.1992
Авторы: Волынкин, Лушников, Улыбин
МПК: G01L 3/26
Метки: действия, параметров, первичных, работы, режима, циклического
...величины, блок 13 вычисления среднеквадратичного отклонения, блок 14 вычисления относительной величины отклонения, два компаратора 15 и 16, блок 17 выделения переменной составляющей, О-триггер 18 и вычислительный блок 19,Устройство работает следующим образом,На выходах датчиков 1, 2, 3, 4 формируются сигналы, пропорциональные значениям измеряемым входных-выходных параметров. Эти сигналы поступают нэ соответствующие входы блока 5 ключей, контакты которого нормально разомкнуты, Сигнал 31 с выхода одного из датчиков (например, 1) поступает на входы пиковых де 20 25 30 35 40 45 50 55 текторов 10, 11 и на вход блока 17 выделения переменной составляющей,Поскольку при определении первичныхпараметров машины циклического действия всегда...
Тензометрическое цифровое устройство
Номер патента: 1670422
Опубликовано: 15.08.1991
Авторы: Волынкин, Тимин
МПК: G01G 9/00
Метки: тензометрическое, цифровое
...В =1 - 1 ,а=.сопы,т = сОпБ 1В сумматоре 16 производится суммирование окончательного значения прогноэируемой величины западьваютцей деформации с кодом ткущео значения измеРЯемой маСсы жизь Р з 1 льтат сУьюРования фиксируется блоком 15 памяти при подаче на его управ,яющии вход сигнала 5 в блока 9 управленияКоэффициент г различен при нагруже. нии и разгрузке тензсмсста 1. Поз гому этот коэффициент определяется опыт ьм путем для определенного типа тен смоста 1 при нагружении весов номинальной массой и последующеи его раэгрузкои. При разгрузке тензсмоста 1 из-заэффекта запаздываоцей деформации, азизНиз(1.п), что приводт к годэче на адресные входы ПЗУ 13 обратного кода Лйь который вызывает формирование на информационных выходах постоянного...

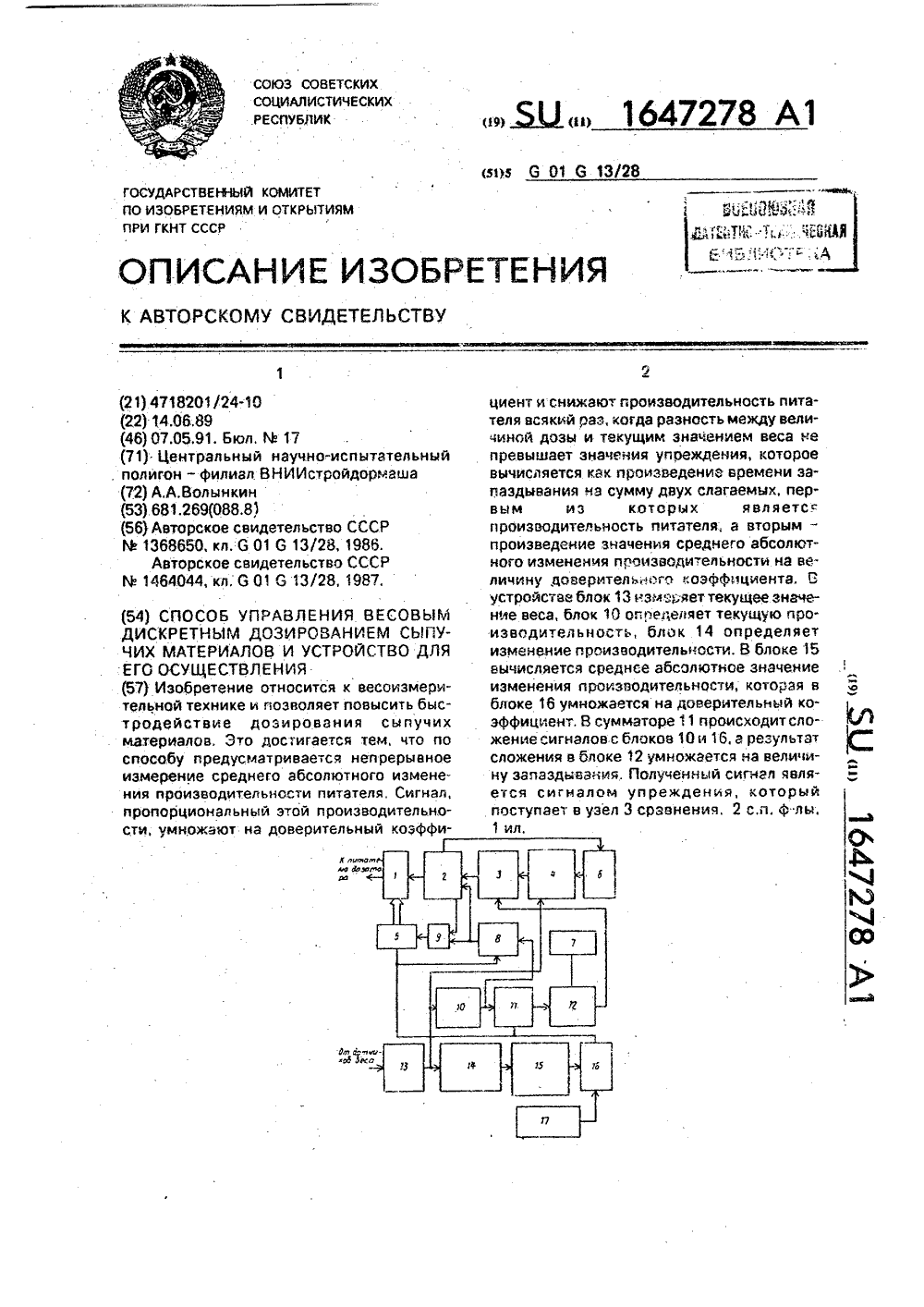

Способ управления весовым дискретным дозированием сыпучих материалов и устройство для его осуществления
Номер патента: 1647278
Опубликовано: 07.05.1991
Автор: Волынкин
МПК: G01G 13/28
Метки: весовым, дискретным, дозированием, сыпучих
...7 и равная .временидвижения доэируемого материала междупитателем и бункером,Из поступаемого на вход узла 4 сигналаэадатчика 6 величины дозы Р вычитаетсясигнал М измерительного блока 13, а результат вычисления сравнивается в узле 3сравнения с величиной упреждения У, Привыполнении неравенстваР-М (01+ ЬОсрДм) Ззузел 3 сравнения Формирует на своем выходе сигнал на изменение режима работы питателя. По зтому сигналу блок 2 управленияФиксирует в блоке 5 памяти значение сигнала .Мдоес выхода блока 16 умножения.Параметры цифроаналогового преобразователя 1 выбираются таким образом, чтобы новое . задаваемое значениепроизводительности питателя соответствовало значению. среднего абсолютного изменения производительности питателя,умноженного на...
Система питания двигателя внутреннего сгорания транспортного средства
Номер патента: 1576360
Опубликовано: 07.07.1990
Авторы: Волынкин, Матиевский, Новоселов, Свистула
МПК: B60K 15/00, F02M 13/00
Метки: внутреннего, двигателя, питания, сгорания, средства, транспортного
...отвода лишнего масла) связаны с масляным насосом 26 двигателя 27 транспортного средства,Перепускные клапаны 24 и 25 обеспечивают при различных ходах поршня 17 нагнетания постоянный ход поршня 21 сжа 5 10 15 20 25 30 35 тия, срабатывая при подходе поршня 21 соответственно к ВМТ и НМТ.Полость 28 сжатия подсоединена к газовой магистрали 4 между емкостью 1 для газа, с которой связан вход полости 28, и газовым редуктором 6, с которым связан выход полости 28, причем для наполнения газом полости 28 на ее входе установлен перепускной односторонний клапан 30 с регулируемой пружиной (фиг. 4).Между подрессоренной 20 и неподрессоренной 19 частями транспортного средства, например между рамой и тележкой, расположена пружина 3 для облегчения возврата...
Светосильный фотографический телеобъектив
Номер патента: 1525653
Опубликовано: 30.11.1989
Авторы: Агринский, Волынкин, Карпов, Петрова, Петровский, Токарев
МПК: G02B 13/02
Метки: светосильный, телеобъектив, фотографический
...Подписное 11 НИИПИ Государственного комитета по изобретениям и открытиям приКНТ СССР 113035, Москва, Ж, Раушская наб д, 4/5Производственно-издательский комбинат "Патент, г,ужгород, ул,Гагарина, 101 Изобретение относится к оптическим си темам,в частности к длиннофокусным св тосильным телеобъективам с устройст ом внутренней Фокусировки, и може быть использовано в зеркальных ка ерах типа Зенит , для любительской и профессиональной съемки.Цель изобретения - повышение качест а изображения, уменьшение дисторси и сокращение габаритов.На чертеже изоЬражена принципиальна оптическая схема предлагаемого те еобъектива.ТелеоЬъектив состоит из четырех ко понентов. Первый компонент содержи последовательно расположенные од ночные двояковыпуклую линзу...
Устройство для сборки частей секции корпуса судна
Номер патента: 1495199
Опубликовано: 23.07.1989
Авторы: Волынкин, Кулаков, Шатилов
МПК: B63B 9/00
Метки: корпуса, сборки, секции, судна, частей
...трубчатого соединения со сквозными отверстиями, в которых установлены стержни, а стопор 9 представляет собой рычажно-винтовой зажим.Сборка частей объемной секции корпуса судна с использованием предлагаемого устройства производится следующим образом.На сборочном стендеустанавливается цеховым краном палубная секция, из которой производится разметка мест установки псреборок, выгородок и бортов. После установки также с помощью крана выгородок и переборок и прихватки одной из них к палубной секции производится стыковка их вертикальных соединений. Для этого по направляюцгим 2 перемешается передвижная колонна 3 к месту стыковки. Каретка 7 перемещается по направляюгцим 4 на гребуе мую высоту, соответствующую высоте при. варенной к палубной...
Способ управления весовым дискретным дозированием и устройство для его осуществления
Номер патента: 1464044
Опубликовано: 07.03.1989
Авторы: Волынкин, Макаров
МПК: G01G 13/28
Метки: весовым, дискретным, дозированием
...электрический), способа подачи материала в бункер в т.п но оно постоянно для каждого конкретного типа доватора.Из поступаемого на вход узла 4 вычисления разности сигнала задатчика 6 величины дозы Р вычитается сигнал М измерительного блока 12, а результат вычисления сравнивается в узле 3 сравнения с величиной упреждения 7. При выполнении неравенстваР - М(, + 11 Е, 1)Сузел 3 сравнения формирует на своем выходе сигнал на изменение режима работы питателя. По этому сигналу(+(с сд,2 1 ( мас(Для 1-го цикла снижения произво 1дительности питателя(+ ( дмф" ( );"1, макс(что практически всегда выусловие Р-М 3;=2 учитывая, полняется й 0, 1 У Я, = с 1 = сопвй,и в соответствии со структурой устройстваффс 1 сД погрешность дозирования...
Способ исследования режима импульсной магнитной обработки формообразующего и режущего инструментов
Номер патента: 1440936
Опубликовано: 30.11.1988
Авторы: Бажин, Волынкин, Никифоров
МПК: C21D 1/04
Метки: импульсной, инструментов, исследования, магнитной, режима, режущего, формообразующего
...пресс-форм и режущего инструменУ5та.Цель изобретения - повьппение производительности и экономичности засчет упрощения процесса;На чертеже изображена схема, пояс" 10няющая способ исследования режима магнитной обработки инструмента.Экспериментально установлено, чточем больше абсолютная величина разности токов, определяемых по показаниямприбора, до и после магнитной обработки инструмента, тем выше износостойкость инструмента,Магнитная обработка инструментаприводит к более равномерной структуреоматериала (быстрорежущей стали), фазо-,вым превращениям из о в 3, росту числа карбидов, что влияет на увеличениемагнитной проницаемости материала,Вследствие этого увеличивается индук тивное сопротивление катушки, в отверстии которой находится...
Устройство для измерения массы
Номер патента: 1435949
Опубликовано: 07.11.1988
Авторы: Волынкин, Мирюк, Полунов
МПК: G01G 3/18, G01R 17/00
Метки: массы
...ш, производят по преобразованному в цифровой код хн(ш) результату измерения дифференциального сигнала тензодатчика Б(гп) и преобразованному в цифровой код 31 х 1 сфпоследнему из результатов периодического измерения температурного изменения синфазного сигнала тензодатчика В 11 сф я = 11 сф,п сф,а, ис псльзуя следующее выражение: М,Ст) = МСш)-М, + ЛИ,Гл И) 1 х(ш)О 1 х 1 с.ф н) 1И(тП) д Исгде И (ш) = 11 н(т) - 1 х 1,+ ДИ,Результат измерения дифференциального сигнала тензоцатчика 1, пропорциональный измеряемой массе груза с коррекцией температурной погрешности, вычисляется по результатам основного цикла измерения и последнего вспомогательного из проводимых периодически циклов измерения. В течение вспомогательного циклазодатчика 1,...
Устройство управления весовым дискретным дозированием сыпучих материалов
Номер патента: 1425463
Опубликовано: 23.09.1988
Авторы: Волынкин, Макаров
МПК: G01G 13/28
Метки: весовым, дискретным, дозированием, сыпучих
...блока 11, на его выходе появляется сигнал, пропорциональный сигналу с выхода блока измерения производитель 45 ности питателя.С этого момента воздействие на мо- . дель определяется текущим значением производительности. В связи с этим любые изменения производительности50 питателя в процессе ццкла дозирования отрабатываются моделью объекта и сказываются на моменте отключения 35 питателя.В момент равенства сигналов на входах узла 3 сравнения на его выходе55 появляется сигнал, поступающий на вход блока 1 управления, что приводит к выключению питателя. Одновре 3 14254 управления и выходом блока 9 модели звена с передаточной функцией:,- зЧ(Р 1 Ь (Р) (1+с Р )где Ы(Р) - передаточная функция блока модели.Поскольку выход блока 9 модели подключен...
Способ магнитного упрочнения ножовочных полотен из быстрорежущей стали
Номер патента: 1407965
Опубликовано: 07.07.1988
Авторы: Волынкин, Никифоров, Никифорова
МПК: C21D 1/04
Метки: быстрорежущей, магнитного, ножовочных, полотен, стали, упрочнения
...к металлургии и может быть использовано дляупрочнения ножовочных полотен иэ быстрорежущей стали.5Цель изобретения - повышение износостойкости и сокращение времени магнитной обработки ножовочных полотен.На чертеже представлена схема,поясняющая способ.П р и м е р, Ножовочное полотноиз быстрорежущей стали РЗИЗф 2 распо-,лагают зубьями к рабочему отверстиюпрямоугольного индуктора установкиУНОна минимальном расстоянии от 15окна и намагничивают по частям,как показано на чертеже. Сплошной линией показано первоначальное положение, пунктиром - конечное положениеполотна, стрелкой - направление движения,Сравнительные данные по испытаниюножовочных полотен 450 х 40 х 4 мм упрочненных по известному и предлагаемому способам с использованием...
Вентильный электропривод
Номер патента: 1390765
Опубликовано: 23.04.1988
Авторы: Волынкин, Ланген, Соловьев
МПК: H02K 29/14, H02P 6/06
Метки: вентильный, электропривод
...22 однофазных трансформаторов;коэффициент пропсрциональности, учиты" вающий соотношение 45 полного сопротивления вторичнвх обмоток од-. нофазных трансформаторов 21 и 22 входного сопротивления вторых 50 входов блоков 17 и 18 умножения;число витков вторичных обмоток однофазных трансформаторов 55 21 и 22; Кн ф - амплитуда магнитного тр. м потока в магнитопроволителей 1 О и 11, Эти токи создают в статоре двухфазной синхронной машины 1 магнитное поле, в результате взаимодействия которого с магнитным по 5 лем ротора 2 образуется электромагнитный момент, приводящий его во вращение. Направление вращения онределяется полярностью напряжения управления У 10Одновременно с этим выходные токи первого 19 и второго 20 стабилизаторов переменного тока...
Вентильный электропривод
Номер патента: 1390764
Опубликовано: 23.04.1988
Авторы: Бычков, Волынкин, Соловьев
МПК: H02K 29/06, H02P 6/08
Метки: вентильный, электропривод
...16 сложения через первый делитель 18 напряжения подается выходное напряжение первого регулирующего усилителя 14, которое прямо пропорционально амплитуде токов секций 4 и 5 и соответственно амплитудному значению падения напряжения на их активном сопротивлении. Поэтому выходное напряжение блока 16 сложения будет прямо пропорционально алгебраической сумме амплитуд ЭДС и падению напряжения на активном сопротивлении секций 4 и 5 якорной обмотки.Абсолютное значение этого напряжения с выхода блока 17 выделения модуля напряжения подается на первый вход трехвходового элемента 20 сравнения. На его третий вход поступает напряжение источника смещения, величина которого прямо пропорциональна падению напряжения на силовых транзисторах, находящихся на...
Устройство управления весовым дискретным дозированием сыпучих материалов
Номер патента: 1364896
Опубликовано: 07.01.1988
Авторы: Волынкин, Макаров, Полунов
МПК: G01G 13/28
Метки: весовым, дискретным, дозированием, сыпучих
...равным минимальному времени суммарного запаздывания в системе управления и в доз аторе, При инвертировании сигналов на выходе счетчика 16 импульсов прекращается поступление импульсов на его вход изамыкание ключа 17. На выходе сумматора 18 происходит удвоение сигнала,1364896 компенсация которой обеспечиваетсяблоком вычисления величины упреждения следующим образом.Перед первым (начальным) цикломЬчдозирования значение , , - понкоманде от блока 1 управления из задатчика 7 величины начального коэффициента записывается в сумматор 13блока 11 вычисления коэффициента.В блоке 8 вычисления величины упреждения производится умножение значениятекущей производительности питателяна коэффициент Гд, . Это произведение дополнительно...
Моментный вентильный электропривод
Номер патента: 1310962
Опубликовано: 15.05.1987
Авторы: Волынкин, Ланген, Соловьев
МПК: H02K 29/06, H02P 6/00
Метки: вентильный, моментный, электропривод
...вращения ротора 2, т.е. итв =сопв(,выражение (1) имеет вид М ф) =С,Ф Г, (к) 1,(к)+Г,(с)1,(с).Одновременно с этим на выходах функциональных преобразователей 14 и 19, на входы которых поступают усиленные соответствующими предварительными усилителями 20, 21 выходные напряжения синус- но-косинусного датчика 3 положения ротора, возникают напряжения:Ц(С) = 1.1 1,(С);10Ую 9 (о ) = О 9 л (В (сС), (6)где Ц, - зависимости выходных напряОв(4) жений функциональных преобразователей 11 и 19 от угла 15 поворота ротора 2;1 А максимальные значения выход 3 вв ных напряжений функциональных преобразователей 14 и 19;т 11, - функции, отражающие харак(4) тер изменения выходных напря жений функциональных преобразователей 14, 19 в зависимости от угла поворота...
Система для измерения массы проверяемых изделий
Номер патента: 1303841
Опубликовано: 15.04.1987
Авторы: Волынкин, Гальченко, Полунов
МПК: G01G 19/18
Метки: массы, проверяемых
...измерения с целью определения конца переходного процесса, связанного с нагрузкой и разгрузкой платфор мы 1. Если разница между двумя соседними результатами измерения не превышает некоторого наперед заданного числа "4", то состояние платформы 1 принимается за установившееся и, после обновления и последующих ячеек ОЗУ 7, т.е. после п последующих мгновенных значений веса, происходит их усреднение. Усреднение включает в се 30 бя сложение мгновенных значений веса и их последующее деление на и. Результат измерения записывается в определенную ячейку ОЗУ 7 и является нулевой точкой отсчета для системы. С ца чала до окончания режима автоматической установки нуля блокируется один иэ дополнительных выходов МВУ 5 через параллельный...
Режущий инструмент
Номер патента: 1303279
Опубликовано: 15.04.1987
Авторы: Венжик, Волынкин, Горбатенко, Казаков, Калинин, Наумова
МПК: B23B 27/16
Метки: инструмент, режущий
...ин Острумент; на фиг. 2 - то же, видсверху; на фиг. 3 - кассета с деталямн механизма крепления режущейпластины, аксонометрия.Режущий инструмент состоит из державки 1, кассеты 2, режущей пластины3 и механизма ее крепления - тяги 4,винта 5 и пружины 6.Для размещения механизма крепления в кассете 2 выполнены два глухих 20отверстия; одно (7) - под винт 5 идругое (8) - под пружину Ь и тягу 4,Тяга 4 снабжена штифтом 9, расположенным в пазу 10, выполненном вкассете 2 параллельно оси отверстия8 таким образом, что штифт 9 располагается ниже опорной поверхностирежущей пластины 3.Сборку кассеты осуществляют следующим образом. 30В отверстие 8 вставляют пружину6 и тягу 4, а в отверстие 7 - винт 5,9 2конец которого входит в паз 11 тяги 4 и...
Реверсивный вентильный электропривод
Номер патента: 1279040
Опубликовано: 23.12.1986
Авторы: Волынкин, Ланген, Соловьев
МПК: H02P 6/22
Метки: вентильный, реверсивный, электропривод
...значения которого прямо пропорционален частоте вращения реверсивного вентильного электропривода, Это напряжение поступает на вход блока 8 изменения знака, на выходе котороговозникает напряжение, величина которого равна модулю выходного напряжения нереверсивного датчика 7 постоянного тока, а полярность определяется50 55 вода в установившемся режиме. При изменении выходного двухвходового логического блока 11 совпадения 11 с логического "0" на логическую "1" коэффициент усиления управляемого предварительного усилителя 6 с двухступенчатым изменением коэффициента усиления скачкообразно увеличивается. Выходное напряжение управляемогопредварительного усилителя 6 с двухступенчатым изменением коэффициентаусиления подается на вход...
Грузозахватная траверса
Номер патента: 1229167
Опубликовано: 07.05.1986
Авторы: Волынкин, Корнилов, Подлясский
Метки: грузозахватная, траверса
...13 длянавешивания на крюк груэоподъемногомеханизма. Для размещения груэоэахватных органов н одной горизонталь"ной плоскости тяги 4 выполнены разной длины на расстоянии Н не менее1 м от центральной подвески 11 и эазгром Б 1-2 мм между смежкьии грузо.",ахнаткьппи органамиПя исключениявыпадения переток из несущей балкик ее концам присоединены съемныекрышки 14, Вырезанные листовые изделия 15, подлежащие снятию с раскроеч кой рамы 16 длиной Е и шириной В и укладке ка отнецекное для них комплектоночное место 17 длиной 1 и ширикой Ь, легко Формируются н компактный пакет 18,Груэозахнаткая траверса работаетследуощим образом,После взвешивания тяг 13 ка крюк грузоподъемного механизма с помощью этого же крюка (ке доказал) грузопахнаткую траверсу...
Способ машинной тепловой резки деталей из профильного проката
Номер патента: 1222466
Опубликовано: 07.04.1986
Авторы: Волынкин, Подлясский
МПК: B23K 28/00, B23K 7/04
Метки: машинной, проката, профильного, резки, тепловой
...2 10 15 а вдоль продольной оси длиной стороны раскроечного стола, так как вэтом случае заготовки из профильнос. = о(Т,где 50 55 20 25 30 35 40 45 Растяжение заготовок из профильного проката устраняет их волнистость и делает прямолинейными их продольные кромки, а после закрепления заготовок из профильного проката к раме раскроечного стола в растянутом состоянии эти кромки остаются прямолинейными. Следовательно, появляется возможность надежно ориентировать прямолинейные продольные кромки заготовок параллельно одной из координатых осей раскроечного стола (целесообразнозаготовки из профильного проката располагать не вдоль поперечной,го проката будут длиннее и значитотходов. металла будет меньше). Привырезке деталей поперечные...
Способ изготовления разовых стержней для литья под давлением
Номер патента: 1220840
Опубликовано: 30.03.1986
Авторы: Волынкин, Воронов, Макельский
МПК: B22C 3/00
Метки: давлением, литья, разовых, стержней
...действует конечное давление, которое может достигать более 2000 кгс/см 4,создавая в них напряжения во многораз больше прочностных возможностейстержневых смесей,Превращение пористого стержня вмонолитный за счет его пропитки солью является наиболее простым и технологичным способом его усиления, гарантирующим сопротивляемость высоким давлениям металла в форме бездеформации и разрушений. Согласноданному способу изготовления стержней целесообразно применять малопрочностные смеси, обеспечивающиестержням при извлечении из оснасткипосле отверждения манипуляторнуюпрочность в пределах 8-12 кгс/смпри разрыве (при нормальной температуре). Применение таких стержней дает экономию дорогостоящего связующего и облегчает решение задач по их удалению...
Кран мостового типа
Номер патента: 1178686
Опубликовано: 15.09.1985
Авторы: Волынкин, Корнилов, Ступаков
МПК: B66C 17/12
...перегрузке крупногабаритных грузов.На фиг. 1 изображен кран мостового типа для перегрузки крупногабаритных грузов, общий вид; нафиг, 2 - разрез А-А на фиг.1.Кран мостового типа содержит пролетные балки 1, которые соединеныс концевыми балками 2, установленными на подкрановом пути 3 посредством ходовых катков 4, В верхнейчасти пролетных балок 1 установленагрузовая тележка 5 с грузовым полиспастом 6, к которому подвешенагрузоподъемная траверса 7 притягивающего типа, которая выполнена свозможностью размещения ее в грузонесущей полости 8, состоящей изгрузовой площадки 9 с ограждениями10 по боковым сторонам. Грузоваяплощадка 9 подвешена с помощьюстропов 11 к двум грузовым полиспастам 12 двух грузовых кареток 13,каждая иэ которых смонтирована...
Стенд для исследований процесса циркуляционного вакуумирования
Номер патента: 1131909
Опубликовано: 30.12.1984
Авторы: Волынкин, Протасов, Степанов
МПК: C21C 7/10
Метки: вакуумирования, исследований, процесса, стенд, циркуляционного
...что в стенде для исследованияпроцесса циркуляционного вакуумирования, содержащем ковш, вакуум-провод и камеру с двумя отверстиями вднище и двумя соответствующими импатрубками, одно из отверстий выполнено продолговатым с продольной осью,расположенной в плоскости, проходящей через оси патрубков, один иэкоторых, соответствующий продолговатому отверстию, снабжен основаниемс уплотнением, при этом основаниепатрубка размещено в пазах направляющих, прикрепленных к днищу, и зафиксировано крепежными элементами, расположенными в направляющих и в двухпоперечных, установленных в пазахнаправляющих, а профиль продолгова-.того отверстия образован двумя параллельными прямыми, сопряженнымипо радиусу, причем расстояниемежду прямыми равно...
