Номер патента: 2003820

Опубликовано: 30.11.1993

Авторы: Давыденко, Свистула

МПК: F02C 6/12, F04D 25/04

Метки: турбокомпрессор

...фиг.1 изображен разрез турбокомпрессора по оси вращения ротора; на фиг.2 -разрез А-А на фиг.1.Предлагаемый турбокомпрессар имеетротор, представляющий собой радиальныекомпрессорные 1 и осевые турбинные 2 лопатки, размещенные соответственно на наружной и внутренней поверхностях пологоцилиндра 3, выполняющий одновременнороль компрессорного и турбинного колес.Свободные концы турбинных лопаток 2 продлены до оси вращения цилиндра 3 и скреплены вместе,Цилиндр 3 установлен на подшипниках 4. Для восприятия осевых усилий имеются стопорные кольца 5, установленные на внутренней поверхности цилиндра 3 и наружной поверхности подводящего б и выходного 7 патрубков. Внутренние кольца подшипников 4 надеты на патрубки 6 и 7, поэтому цилиндр 3 с...

Номер патента: 2002078

Опубликовано: 30.10.1993

Авторы: Давыденко, Матиевский, Новоселов, Пыжанкин, Свистула

МПК: F01N 3/28

Метки: внутреннего, газов, двигателя, нейтрализатор, отработавших, сгорания

...отличия".Сущность изобретения поясняется чертежами, где на фиг,1 изображен продольный разрез нейтрализатора; на фиг.2 - то же, вариант; на фиг.3 - разрез А - А на фиг,2; на Фиг,4 - пористый стакан с соплом.Нейтрализатор содержит входной патрубок 1 и выходной патрубок 2, внутри корпуса 3 нейтрализатора выполнен реактор 4, внутренний обьем которого разделен сетчатой перегородкой 5, на которую помещен катализатор 6, представляющий первую ступень очистки отработавших газов. Корпус 3 нейтрализатора выполнен коробчатым, т,е, его вертикальное сечение2002078 35 40 45 50 55 ней, так и на внутренней поверхности стакана. Такое выполнение обеспечивает увеличенную поверхность стакана и, следовательно, уменьшенные гидравлические потери на...

Номер патента: 1673092

Опубликовано: 30.08.1991

Авторы: Ефимов, Лобко, Свистула, Танцюра

МПК: A61B 17/80

Метки: костных, отломков, фиксации

...1 и являются ее продолжением, Бранши 4 изогнуты по форме части сферы .1 закруглены иа свободных концах 5, Пластина 1 и бранши 4 имеют ребра 6 жесткости, которые размещены по краям пластины 1 и браншей 4 на их внутренней поверхности,Устройство используют следующим образом.У больного с многооскольчатым переломом головки плечевой кости открывают плечевой сустав 11 ер.-дчебоковым досту 11 о.1. Устройство прикладывают с латеральной повепхности когти т; -", чтобы брани и " ок;, зались по передней и задней поверх "осгл:. головки плечевой кости, а пластина 1 - по латеральной поверхности шейки и дистальной части плечевой кости, Отломки головки плечевой кости репонируют спицами 7, ко торые направляют через отверстия 3 со стороны одной браиши 4...

Номер патента: 1576360

Опубликовано: 07.07.1990

Авторы: Волынкин, Матиевский, Новоселов, Свистула

МПК: B60K 15/00, F02M 13/00

Метки: внутреннего, двигателя, питания, сгорания, средства, транспортного

...отвода лишнего масла) связаны с масляным насосом 26 двигателя 27 транспортного средства,Перепускные клапаны 24 и 25 обеспечивают при различных ходах поршня 17 нагнетания постоянный ход поршня 21 сжа 5 10 15 20 25 30 35 тия, срабатывая при подходе поршня 21 соответственно к ВМТ и НМТ.Полость 28 сжатия подсоединена к газовой магистрали 4 между емкостью 1 для газа, с которой связан вход полости 28, и газовым редуктором 6, с которым связан выход полости 28, причем для наполнения газом полости 28 на ее входе установлен перепускной односторонний клапан 30 с регулируемой пружиной (фиг. 4).Между подрессоренной 20 и неподрессоренной 19 частями транспортного средства, например между рамой и тележкой, расположена пружина 3 для облегчения возврата...

Номер патента: 1379407

Опубликовано: 07.03.1988

Авторы: Докин, Муратов, Свистула

МПК: E02D 27/40

Метки: гидротехнического, сооружения, фундамент

...после развития просадочных деформацийздштмдет положение 11, при развитиидеформаций от длительной Фильтрацииположение 12, д при суммарцом развитии этих деФормаций - положение 13, 45Фундамент гидротехнического сооружения возводится и работает следующим образом.В осцовашш отрывается полость 1в виде линзы с поверхностью, обратнойпо кривизне поверхности 11, котораяФормируется при развитии просадочцыхдеформаций или по кривизне поверхности 13, которая формируется при развитии просддочных деформаций и деформации грунта при длительной фильтрации воды. Полость 1 заполняетсяупругим материалом, Затем возводитсяцентральная часть 3 сооружения первого этапа строительства. 1 азмеры центральной части 3 сооружения выбирают из условия воэможности...

Номер патента: 1087681

Опубликовано: 23.04.1984

Авторы: Вагнер, Дудкин, Матиевский, Новоселов, Свистула

МПК: F02M 25/10

Метки: внутреннего, двигателя, питания, сгорания

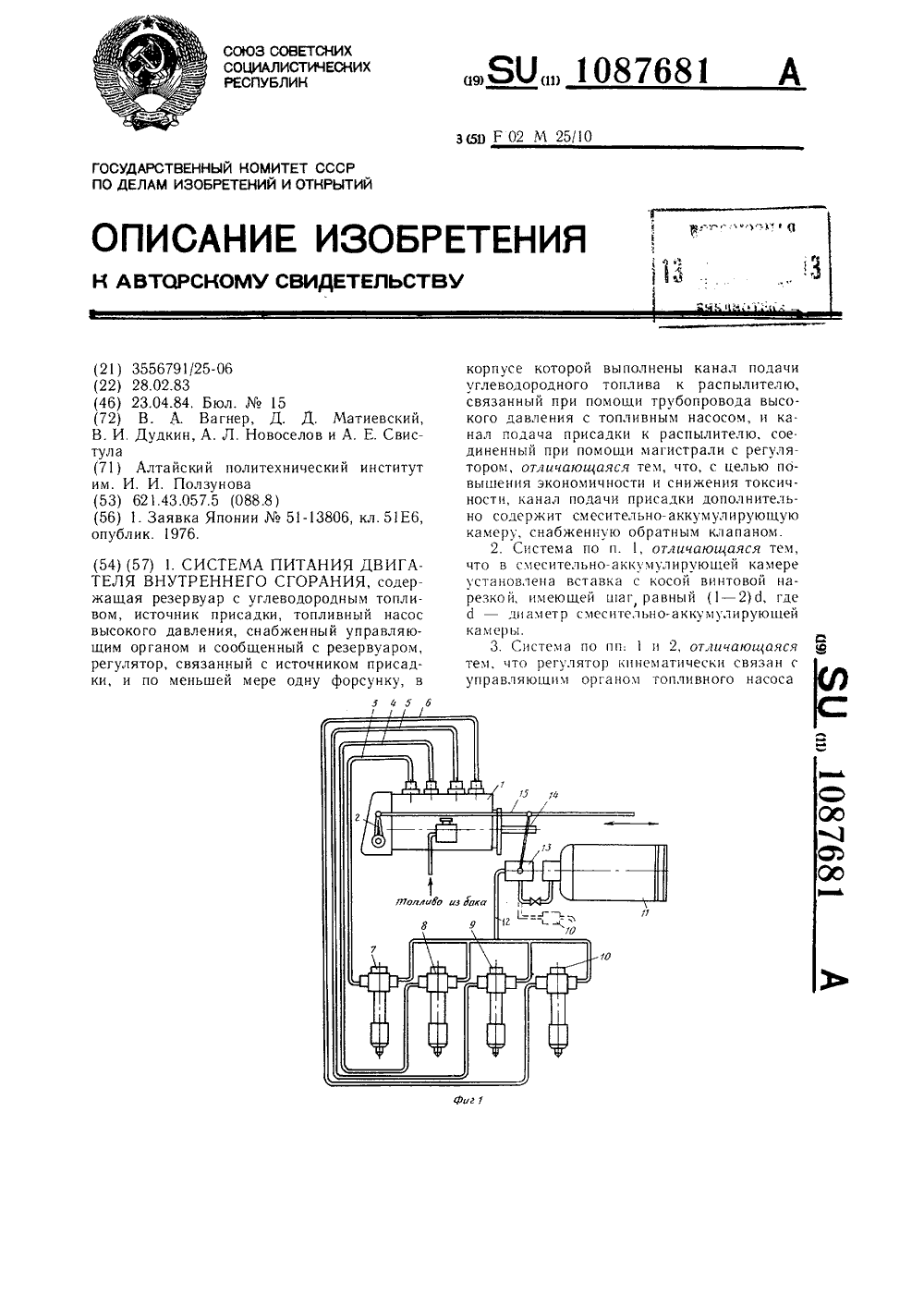

...насосом, и канал подачи присадки к распь 1 лителю, соединенный при помощи магистрали с регулятором, канал подачи присадки дополнительно содержит смесительно-аккумулирующую камеру, снабженную обратным клапаном.Кроме этого, в смесительно-аккумулирующей камере установлена вставка с косой винтовой нарезкой, имеющей шаг, равный (1 - -2) д, где с - диаметр смесительно-аккумулирующей камеры, а регулятор кинема. тически связан с управляющим органом топливного насоса. На фиг. 1 изображена схема предлагаемой системы питания двигателя внутреннего сгорания: на фиг. 2 - разрез форсун ки. Топливный насос 1 высокого давления 55 (фиг. 1), снабженный управляющим органом 2, подключен к резервуару с углеводо родным топливом (не показан) и сообщен...

Номер патента: 1004365

Опубликовано: 15.03.1983

Авторы: Галич, Голубко, Курдюмова, Писклов, Пистуненко, Подрезова, Рассыльный, Резниченко, Руденко, Савчишин, Свистула

МПК: C07C 149/28

Метки: нафталинтиолов

...) в ароматическом хлоруглеводо.роде при 95-100 С, процесс проводятов присутствии свинца вколичестве0,001-0,0053 от веса цинка. 25Целевой продукт выделяют промывкой водой с,выходом 98-994,П р и м е р 1. К смеси 2015 г(5,5 моль)серной кислоты, температура при этом поднимается до 40 С,35нагревают до 95 оС и выдерживают приэтой температуре 5 .ч, отделяют горя- .чий верхний слой, и отмывают кислотуводой. Выход 1070 мл раствора, содержащего, 141,5 г (98) нафталинтиола,П р и и е р 2, К смеси 201,5 г40(0,89 моль) 2-нафталинсульфонилхло"рида, (8,28 моль) хлорбензола, 1000 млводы, 217 г (3,3 моль) цинкового порошка и 0,007 г (0,003,от веса цинкасвинца придают 540 г (5,5 моль) сер"45ной кислоты, температура поднимаетсядо 55 С. Нагревают до, 100 С...

Номер патента: 988810

Опубликовано: 15.01.1983

Авторы: Галич, Голубко, Писклов, Пистуненко, Подрезова, Рассыльный, Резниченко, Руденко, Савчишин, Свистула, Чесновская

МПК: C07C 143/70

Метки: 8-хлор-1-нафталин-или, нафталинсульфохлоридов

...тельно получают в отдельном реакционном аппарате хлорированием трех- хлористого фосфора хлором, в присутствия нлн отсутствии в качестве растворителя хлорбензола при 70-130 С. 30 Вйход от 80 до количественного, длительность процесса 5-8 ч (23 .Недостатками данного способа являются многостадийность и длительность процесса.Цель изобретения - упрощение и интенсификация процесса.Поставленная цель достигается тем, что согласно способу получения 8-хлор-нафталин- или 2-нафталинсульфохлоридов, заключающемуся в том, что соответствующий нафталин:сульфонат натрия подвергают взаимодействию с хлорокисью фосфора в при" сутствии каталитического количест" ва диметилформамида при 1100-110 оС.Выход целевых; продуктов 92"98%. Длительность процесса 1-2...

Номер патента: 820911

Опубликовано: 15.04.1981

Автор: Свистула

МПК: B07C 5/342

Метки: автосортировщик, оптико-электронный

...запуска коммутатора 11, двигатель 10 запускается и перемещает транспортер 15 иа шаг в зону сканирования следующего изделия, Синхронизация запуска кадровой развертки820911 Формула изобретения НИИПИ Заказ 158 Ц 12 Тираж 653 Подписное илиал ППП Патент, г, Ужгород, ул. Проектная с положением ротора транспортера 15, а также запуск и остановка двигателя 10 осуществляются с помощью бесконтактных датчиков (не показаны). Во время сканирования поверхности изделия его оптическое изображение с помощью осветителя 14 и 5 объектива 16 проецируется на рабочую мишень видикона 1. Полученный видеосигнал с мишени видикона 1 поступает на видеоусилитель 3, где усиливается до необходимой велйчины и поступает на амплитудно-фазовый дискриминатор 4. На...
