Аркатов

Номер патента: 1836746

Опубликовано: 23.08.1993

Авторы: Аркатов, Офенгейм

МПК: H01F 7/13, H01H 50/16

Метки: реле, электромагнитное

...момента якоря, что обеспечивает повышение чувствительности реле. 2 ил,ка 6, На призматическую г пору 3 установлен якорь 7, соединенный с контактами 1.Реле работает следующим образом, При протекании тока по обмотке 6 в магнитной системе возбуждается магнитный поток, часть которого проходит по сердечнику 5, ярму 2, зазору между призматической опорой 3 и якорем 7, якорю 7 и рабочему зазору между якорем 7 и сердечником 5, а другая часть магнитного потока проходит по сердечнику 5, ярму 2, отогнутым в сторону сердечника отросткам 4 ярма, дополнительным рабочим зазорам между отростками 4 ярма и якорем /, якорю 7, рабочему зазору между якорем 7 и сердечником 5, Под воздействием протекаю 1 цих в1836746 Уиг,Составитель 8.Аркатов ехред...

Номер патента: 1776357

Опубликовано: 15.11.1992

Авторы: Аркатов, Кравцов, Офенгейм, Сусоев, Уваров

МПК: H01H 53/10

Метки: двухэлементное, индукционное, реле, фазочувствительное

...моментом, создаваемым грузом при верхнем положении сектора, т.к. вэтом положении сектора имеет большую величину проекция на горизонтальную плоскость расстояния от центра тяжести грузадо оси,Регулировка вращающего момента груза может осуществляться за счет измененияместа закрепления груза в горизонтальномнаправлении,На фиг. 1 показана в плане схема общего вида предлагаемого реле; на фиг, 2 - тоже, реле сбоку,Предлагаемое реле состоит из магнитопровода местного элемента 1 с зазором 2,магнитопровода линейного элемента 3 с зазором 4, обмоток местного элемента 5, обмоток линейного элемента 6, неподвижныхразмыкающего (тылового) 7 и замыкающего(фронтового) 8 контактов, подвижного 9 контакта, управляемого сектором 10,...

Номер патента: 1737344

Опубликовано: 30.05.1992

Авторы: Аркатов, Говоров, Рыжиков, Щеглов

МПК: G01P 3/48

Метки: тахометр, электронный

...датчика 1.1 - 1.М, формирователь импульсов 2,1 - 2.й, где И - число цилиндров двигателя, счетчики на сто 3.1 - З.М, блоки памяти 4,1 - 4.И, дешифраторы 5,1 - 5.М и цифровые индикаторы 6.1 - 6 М, а также последовательно 5 10 соединенные формирователь 7 импульсов с контактов прерывателя, делитель импульсов на число й х 100, формирователь 9 импульсов записи и сброса, выходы которого соединены соответственно с объединенны 20 25 30 35 40 45 50 55 ми входами записи М блоков памяти 4,1 - 4.М и объединенными входами сброса М счетчиков на сто 3.1 - З.М, Выходы формирователей импульсов 2.1-2,п соединены с соответствующими входами элемента И - НЕ 10, к выходу которого подключен измерительный прибор 11.Описание работы устройства дается для...

Номер патента: 1728806

Опубликовано: 23.04.1992

Авторы: Аркатов, Георгиянц, Дикий, Дубенко, Стрельников, Трунов, Чернуский, Шамаев, Яковенко

МПК: G01N 33/53

Метки: аутоиммунных, диагностики, заболеваний, инфекционно-аллергических

...фотометрического определения количественного содержания иммунных агрегатов в моче. Для каждого антигена и аллергена готовят последовательные разведения от 1:30 до 1:30720 (10 пробирок) в дистиллированной воде. В кюветы ФЭК-М наливают по 1,7 мл исследуемой мочи (опыт) и дистиллированной воды (контроль). "0" устанавливают по воде. Затем берут 0,1 мл из 10-й пробирки соответствующего аллергена или антигена добавляют в "опыт" и колориметрируют, затем из 9-й пробирки и т,д. Количество иммунных агрегатов определяют по следующей формуле;- иь6. - . С 2;.цо -1-г -," л -).-РВ случае отсутствия в моче антител к специфическому антигену или аллергену иммунные агрегаты не образуются и оптическая плотность мочи непрерывно снижается, В зависимости от...

Номер патента: 1701327

Опубликовано: 30.12.1991

Авторы: Аркатов, Арцыбушев, Бабийчук, Лужников

МПК: A61M 19/00

Метки: ком, лечения, экзотоксических

...что выразилось в высоком ОПСС и клинических проявлениях(акроцианоэ, мраморный рисунок кожи). Несмотря на поддерживающийся на субнормальных величинах Мк. что достигалосьперенапряжением мозговой сосудистойауторегуляции (Ими = 37", И = 14 в крови, оттекающей от головного мозга, диагностировался декомпенсированный сме 50шанный ацидоз, аналогичные патологические сдвиги кислотно-щелочного равновесия(КЩР) определялись и в крови, гголученнойв бедренной артерии и подключичной вене.Охлаждение тела до 32-30 С, головного 55мозга до 30-280 С и пролонгирование атойтемпературы привело к прогрессивному улучшению функционального состояния гемодинамики, Улучшение и стабилизация гемодинамических показателей сопровождалось нормализацией показателей...

Номер патента: 1687491

Опубликовано: 30.10.1991

Авторы: Аркатов, Бойков, Елесин, Капитоненко, Костроминов, Переборов, Подгайченко, Полушкин, Попов, Разумовский

МПК: B61L 23/14

Метки: движения, интервального, поездов

...параллельно которым включены последовательно соединенные контакт 5.3 и собственный контакт 8,3, Обмотка реле 3 подключена к источнину питания через контакт 2.2 и контакт 1.2, паралл 8 льно кОтОг)ому вклк)чен конта 3,4, Повторитель 9 путево 0 р 8 л 8 с контактОм 9,1 подключен к источнику питания через контанты 1,3 и 6.3, Устройство содержит также линейное реле 1 О с контактами О.1 и 1 О,2. Кона 10,1 вкюен в цепи путевой обмотки реле 1, а контакт 1 О,2 с контактом 9.1 включен в цепи питания блока 11 управления лампами путевого светофора,5 1 О 15 2 О 25 30 35 40 45 Устройство работает следующим образом.При вступлении поезда на блок-участок, предшествующий данному (либо более дальний), контактами реле фиксации занятия рельсовой цепи этого...

Номер патента: 1659277

Опубликовано: 30.06.1991

Авторы: Аркатов, Зенкович, Киселев, Кравцов, Мухин, Попов, Степенский

МПК: B61L 23/16

Метки: автоблокировки, защиты, ложного, срабатывания

...повторителей сигнальных реле и повторители 9 и 10 сигнальных реле, выдержав замедление на отпадание, в свою очередь выключают обмотки третьего и четвертого повторителей сигнальных реле, а реле тестовой проверки 13 при этом находится под током. 10 15 20 25 30 35 40 При освобождении поездом рельсовой цепи путевое реле 6 встает под ток и своими контактами включает обмотку повторителя 7 путевого реле, после включения повторителя путевого реле его контактами включаются реле 8 и повторитель 9, которые в свою очередь включают повторители 10 и 11, В момент поитяжения якоря третьего повторителя 11 разрывается цепь питания обмотки реле 13 тестовой проверки, которое контактом 13.1 обрывает цепь самоблокировки реле 13 и выключает контактом...

Номер патента: 1636284

Опубликовано: 23.03.1991

Авторы: Аркатов, Кравцов, Попов, Степенский

МПК: B61L 23/16

Метки: дешифратор, рельсовой, цепи

...чертеже представлена принципиальная схема дешифратора.Дешифратор содержит входные зажимы 1 и 2 импульсного реле 3 с тремя контак тами - общим 4, фронтовым 5 и тыловым 6, исполнительное реле 7 с двумя обмотками 8 и 9. Одна из обмоток 8 подключена к зажимам 10 и 11 источника питания через фронтовой 5 и общий 4 контакты импульсного 15 реле 3, накапливающий конденсатор 12 и ограничивающий резистор 13, Параллельно обмотке 8 исполнительного реле 7 включен в проводящем направлении диод 14. Выходные зажимы дешифратора 15 и 16 подклю чены соответственно к общему 17 и фронтовому 18 контактам исполнительного реле 7.Дешифратор работает следующим образом. 25При отсутствии импульсов на зажимах 1 и 2 импульсного реле 3 последнее обесточено,...

Номер патента: 1620124

Опубликовано: 15.01.1991

Авторы: Аркатов, Богатырев, Голов, Мельников, Пелишенко, Скриниченко, Спасский

МПК: B01J 2/14

Метки: гранулятор, тарельчатый

...передачи 3 дт электромотора, 15 Тарель представляет собой днище 4, жестко связанное с бортом 5. В борту сделан разьем 6, перекрываемый заслонкой 7. Последняя может двигаться в пазах 8 борта 5 вдоль борта. Заслонка 7 фиксируется в 4 - 6 положениях болтами 9 в зависимости от высоты борта. Длина заслонки составляет от 1/16 до 1/4 части длины окружности тарели. Высота заслонки равна высоте борта тарели. Увеличение длины заслонки более 1/4 длины окружности борта таре ли ведет к нарушению периодичности выхода гранул при увеличении угловой скорости вращения тарели и создает неудобства при обслуживании.Уменьшение дли ны заслонки меньше 1/16 части окружности тарели ведет к неполной выгрузке гранулята через верх заслонки, что также нарушает...

Номер патента: 1603450

Опубликовано: 30.10.1990

Авторы: Адоньев, Аркатов, Зозуля, Ионов, Миклютин, Ретуев

МПК: H01H 33/74

Метки: аппаратный, генераторный, комплекс

...плавления, а затем воздушным пистолетом покрытие напыляется на контактные поверхности фланцев. Испытания показали стабильность покрытия при прохождении больших токов, Внутренние соединительные поверхности фланцев 8 и 9 элементов верхней съемной крышки расположены к продольной оси комплекса под углом, величина которого выбрана из условий предотвращения заклинивания крышки.Внутри корпуса-экрана 1 на основании 2 установлена на опорных изоляторах токо- ведущая система разъединителя и выключателя.На фиг,З токоведущая система разьединителя 17 и выключателя 18 находится в отключенном положении,Во включенном положении аппаратного генераторного комп екса (фиг,1) при прохождении номинального тока по токоведущей системе комплекса и токопроводу...

Номер патента: 1553430

Опубликовано: 30.03.1990

Авторы: Аркатов, Зенкович, Кравцов, Попов, Степенский

МПК: B61L 23/16

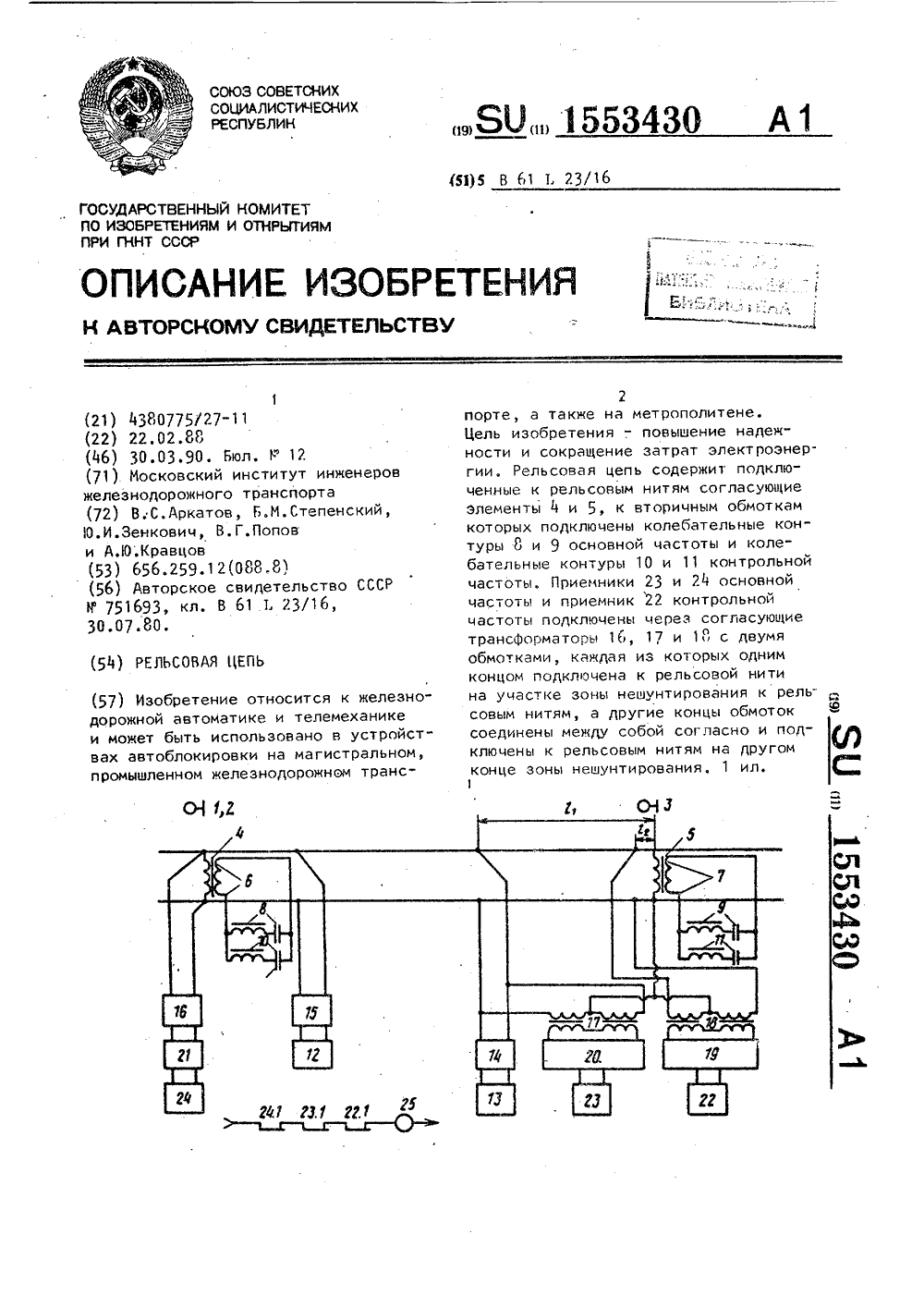

Метки: рельсовая, цепь

...блок-участка между светоФорами 2 и 3,На расстоянии эоны нешунтирования1 приемник 23 получает питание от 55генератора 12. При проезде поездаза длину 1, наступает шунтированиепутевого приемника 23. который своим контактом 23.1 исключает возбуждениеповторителя 25.При выходе поезда с блок-участкамежду светоФорами 2 и 3 встает подток приемник 23, а путевой приемник24 оказывается зашунтированным колесной парой поезда до тех пор, пока поезд не удалится от места подключенияприемника 24 на зону дополнительногошунтирования,После удаления поезда эа зону дополнительного шунтирования встает подток приемник 24 и своим контактом24,1 включает повторитель 25 путевыхреле, возбуждение которого Фиксируетосвобождение блок-участка между светоФорами 2 и...

Номер патента: 1421524

Опубликовано: 07.09.1988

Авторы: Аркатов, Киреев, Попов, Шевченко

МПК: B25J 9/08

Метки: модуль, промышленного, робота

.... отключает обмотки электромагнитов 18 и 19, формирует импульсы коммутации фазных обмоток 12-17. Эта коммутация вызывает перемещение якорей 4 и 5 в запрограммированном направлении.При перемещении якорей 4 и 5 их ступени, перемещаясь относительно , датчиков 24 и 25, вырабатывают импульсы, соответствующие их чередова" нию. При этом число этих импульсов, кратное числу переместившихся ступеней якорей 4 и 5, сравнивается с числом, записанным в памяти соответствующей программы, на основании чего блок 23 управления измеряет частоту комму" тации импульсов в блоках 21 и 22 коммутации и вьдает сигналы на подключение соответствующих Фазных обмоток 12-17 к источнику постоянного тока, размещенному в блоке 21 (22) коммутации, за счет которого...

Номер патента: 1388026

Опубликовано: 15.04.1988

Авторы: Аркатов, Зайцев, Медведев, Тимошенко, Хвисюк, Чикунов

МПК: A61F 7/00

Метки: гипотермии, локальной, мозга, спинного

...жидкости осуществляют через трубку 11, снабженную зажимом 12. Блок 6 контроля температурыимеет выносные датчики 13 температуры. В горловине баллона 1 размещенапробка 14, сквозь которую пропущеныконцы трубчатой петли и трубка 9. 40Устройство работает следующим образом,При локальной гипотермии спинногомозга в послеоперационном периодебаллон 1 обрабатывают, стерилизуют 45и заполняют антисептической жидкостьючерез трубку 11, емкость 10 и трубку9. По окончании заполнения трубку11 перекрывают зажимом 12, В такомвиде баллон 1 готов к работе.50После проведения у больного ламинэктомии и оперативного вмешательствавыполняют пластику твердой мозговойоболочки, после чего на ней размещают датчики 13 температуры и подготов ленжй...

Номер патента: 1355533

Опубликовано: 30.11.1987

Авторы: Аркатов, Иванов, Капитоненко, Костроминов, Попов, Шадрин

МПК: B61L 23/16

Метки: приемник, путевой, рельсовой, цепи

...и 10 через резистор 11. Есличастота и фаза переменного тока в импульсесовпадает с частотой и фазой опорного сигнала, то для одного полупериода открывается транзистор 9, а для другого - транзистор 1 О. В результате включается реле 2,Когда фронтовые контакты 1. и 2.1 реле 1и 2 замкнутся, в цепи импульсно-аналоговогопреобразователя 3 протекает ток в обмоткереле 4 через диод 6, Вследствие совпадения магнитных потоков в первой и второйобмотках реле 4 оно включается, замыкая 40 контакты 4. и 4.2, подготавливая цепь питания реле 5. По окончании входного импульса выключаются реле 1 и 2 и тыловыми контактами 1.3 и 2.2 подключают к источнику питания реле 5, а реле 4 в это время удерживает якорь в гритянутом состоянии за счет замедления на...

Номер патента: 1353684

Опубликовано: 23.11.1987

Авторы: Аркатов, Елесин, Полушкин, Попов, Шадрин

МПК: B61L 23/22

Метки: автоблокировке, движения, изменения, направления, поездов

...10,2 реле 10 и размыкающий контакт 6.1 реле 6 подключены последовательно соединенные станционные поляризованные контрольные реле 47 с контактами 47.1 и 47.2 реле 48 с контактами 48.1 и 48.2, в линейную цепь через контакт 44.1 реле 44 последовательно с одной обмоткой реле 12 включена одна обмотка четвертого медленно действующего реле-повторителя 49 с контактами 49.1 - 49.3, другие обмотки реле 42 - 44 и 49 подключены к источнику 14. Контакт 49.2 реле 49 включен в цепь питания одной обмотки реле 18, цепь самоблокировки которой образована последовательно соединенными собственным контактом 18.3, контактом 44.3 реле 44 и переключающим контактом 47.2 реле 47, через переводное положение которого к источнику 14 питания подключена другая обмотка...

Номер патента: 1341470

Опубликовано: 30.09.1987

Авторы: Аркатов, Григоренко, Парфенов, Райгородский, Румянцев, Трифонов, Чернецкий, Ясколко

МПК: F25B 9/00

Метки: детандер, поршневой

...чертеже изображен поршневой детандер, общий вид.Детандер содержит несущую трубу 1, в которой размещена поршневая пара, состоя щая из поршня 2 и цилиндра 3. Поршень 2 через шток 4 соединен с механизмом 5 движения.Шток детандера в своей центральной части имеет утолщение 6, выполненное в виде полой тонкостенной трубы и соединенное с концевыми участками штока 4 посредством переходников 7 и 8. Внутри полого утолщения 6 размещен регенеративный теплообменник 9, который соединен с внутренней полостью несущей трубы 1 через отверстия 1 О и 11, выполненные в переходниках 7 и 8.На наружной поверхности утолщения 6 штока выполнено лабиринтное уплотнение 12, которое состоит из набора колец, насаженных на наружную поверхность тонкостенной трубы. В...

Номер патента: 1277239

Опубликовано: 15.12.1986

Авторы: Адоньев, Аркатов, Миклютин, Ретуев, Рябинин, Самсонов, Сорокин

МПК: H01H 33/02

Метки: встроенный, разъединитель, токопровод, экранированный

...привода, ход плунжера больше или равен диаметру второЗ 0 го штока, а полость над плунжеромсоединена с подпоршневой полостьюпривода со стороны подвижного контакта,Ф 2Изобретение относится к электротехнике, а именно к разъединителям,встроенным в экранированный токопро-,вод совместно с выключателями наг"рузки, образующими аппаратный генераторный комплекс.Целью изобретения является повышение надежности путем стабильнойфиксации подвижного контакта разъединителя во включенном положении прирасполсбкении привода по одной оси сподвижным контактом.На фиг. показан разъединитель,встроенный в экранированный токопровод, общий вид; на фиг.2 - узел 1 нафиг.1..В корпусе 1 токопровода на изоляторах 2 установлены неподвижные контакты 3 разъединителя....

Номер патента: 1276550

Опубликовано: 15.12.1986

Авторы: Аркатов, Кравцов, Мухин, Попов, Степенский

МПК: B61L 23/16

Метки: рельсовой, сигнала, трансляции, цепи

...линии 1 инверсный выход 6путевого приемника 4, воздействуяна управляющий вход 8 ключа разряда 10, обеспечивает подключение управляемого входа 12 ключа 10 разряда к управляющему входу 13 блока 3 10коммутации и к обмотке возбужденияреле 14, При этом за счет разрядаэнергии, аккумулированной в блоке 11накопления, возбуждается реле 14 фиксации, замыкается его фронтовой контакт 20 и реле 14 фиксации через выпрямитель 15 становится на самоблокировку от линии 16 через свой фронтовой контакт 20. Одновременно блок11 накопления воздействует через 20ключ 10 разряда на управляющий вход13 блока коммутации 3 на время разряда энергии блока накопления, Приэтом управляемый вход 21 блока 3 коммутации, на который через фронтовойконтакт 20 подано...

Номер патента: 1268460

Опубликовано: 07.11.1986

Авторы: Аркатов, Кондратенко, Молодцов, Прынцов

МПК: B61L 23/16

Метки: переменного, рельсовая, цепь

...рельсовой цепи, а другая обмотка подключена к источнику постоянного тока.Рельсовая цепь переменного тока рабо. тает следующим образом,При отсутствии поезда на рельсовой линии 1 и исправных изолирующих стыках переменное напряжение через питающий транс. форматор 2 по рельсовой линии 1 поступает на релейнь 1 й конец и с релейного трацсфор. матора 3 через защитный блок 4 и диод 5 подается на обмотку герконового реле 6. Диодом 5 переменное напряжецие путевого источника в 1 йпрямляется и от каждой прямой полуволны тока реле 6 включается, а от обратной полуволны тока выкл 1 очается, вызывая тем самым замыкание и размыка. ние контакта 6.1. Одновременно ца одну из обмоток путевого релеподается напряжение от источника постоянного тока, а контактом...

Номер патента: 1253868

Опубликовано: 30.08.1986

Авторы: Аркатов, Баженов, Бакарас, Капитоненко, Костроминов, Лисенков, Переборов, Подгайченко, Попов, Тарасов

МПК: B61L 23/16

Метки: рельсовая, цепь

...подключен к второму входу регистратораодиночных интервалов, а выход генератораодиночных интервалов соединен через ключевой элемент с одним согласующим блоком.На чертеже представлена функциональная схема рельсовой цепи,Рельсовая цепь содержит рельсовую линию 1, ограниченную изолирующими стыками 2, один и другой согласующий блоки 3 и 4, подключенные к рельсам на разных концах. На релейном конце установле -ны переключатель 5, соеодиненный с согласующим блоком 4, одно и другое фазочувствительные путевые реле 6 и 7, входы которых соединены с переключателем 5. На пи 15 20 25 Зо 35 40 45 50 тающем конце установлены источник 8 переменного тока, соединенный с фазовращателем 9, который через ключевой элемент 10 связан с согласующим блоком 3....

Номер патента: 1253867

Опубликовано: 30.08.1986

Авторы: Аркатов, Дрейман, Кузьмин, Культин, Молодцов, Ноздрачев

МПК: B61L 21/06

Метки: автоматической, локомотивной, сигнализации

...соединены с выходом блока 9 определения пройденного пути, причем выходы элементов 7 и 8 подключены соответственно к входам счетчика 10, выход которого подключен к четвертому входу блока 6, выход которого соединен с входом передатчика 11.Установленные на локомотиве приемник 5 и передатчик 11 через линию 4 индуктивной связи взаимодействуют с установленными на пути передатчиком 2 и приемником 3.Устройство работает следующим образом.При отсутствии поезда на участке пути блок 1 подключает к линии индуктивной связи путевой приемник 3.При вступлении поезда на участок пути блок 1 подключает к линии 4 индуктивной связи путевой передатчик 2, который посылает в линию 4 сигнал первой частоты, воспринимаемый локомотивным приемником 5. Приемник 5...

Номер патента: 1224898

Опубликовано: 15.04.1986

Авторы: Аркатов, Иванов, Костроминов, Манаков

МПК: H02H 9/04

Метки: защиты, нагрузки, перенапряжений, электронной

...содержит п проводных цепей 1, соединенных с электронной нагрузкой 2 через линии задержки 3, включенные в провода пцепей. В качестве линий задержек можно использовать катушки индуктивности в сочетании с конденсаторами, либо без них. К проводам цепей 1 анодами подключены основные диоды 4, катоды которых объединены между собой и подключены к анодам тиристоров 5; катоды последних соединены с проводами цепей 1. 20 К катодам основных диодов 4 подключен один вывод порогового элемента 6, другой вывод которого подключен к анодам вспомогательных диодов 7, катоды которых подключены к управляющим электродам соответствующих тиристоров 5. Пороговым элементом 6 может быть стабилитрон, варистор или любой прибор с аналогичными...

Номер патента: 1222589

Опубликовано: 07.04.1986

Авторы: Аркатов, Берещанский, Иванченко, Капитоненко

МПК: B61L 17/00

Метки: горке, движению, отцепа, сопротивления, сортировочной

...г. Ужгород, ул. Проектная, 4 Редактор Н. ТупицаЗаказ 1661/20 Изобретение относится к железнодорожному транспорту и может быть применено в автоматизированных системах управления расформированием составов на сортировочной горке.Цель изобретения - повышение точности.На чертеже показана функциональная схема устройства.Устройство содержит основную группу путевых датчиков 1 - 3 и дополнительную группу путевых датчиков 4 - 6, причем датчики 1 - 6 установлены вдоль пути 7 следования отцепа, а выходы датчиков подключены к коммутаторам 8 и 9, выходы которых соединены с входами вычислительного комплекса 10.Устройство содержит также допплеровский излучатель 11, подключенный к коммутаторам 8 и 9, и генератор 12 импульсов.Устройство работает...

Номер патента: 1154136

Опубликовано: 07.05.1985

Авторы: Аркатов, Бестемьянов, Казимов, Лисенков, Попов, Федоров, Шалягин

МПК: B61L 23/16

Метки: рельсовая, цепь

...к железнодорожной автоматике и телемеханике, в частности к устройствам, определяющим свободность участков железных дорог.Цель изобретения - повышение надежности.Устройство содержит соединенный последовательно генератор 1 несущей частоты, модулятор 2, усилитель 3, фильтр 4, а также соединенный с фильтром 5 пороговый элемент 6, генератор 7 тактовых сигналов, к которому подключены мультивибраторы 8 и 9, с выходами которых соединены датчики 1 О и 11 кодовых комбинаций. Устройство содержит также элементы 12 - 14 И, элементы 15 и 16, сравнения, элемент 17 запуска и демодулятор 18,Кодовая комбинация формируется первым датчиком 10 кодовых комбинаций и на передающем конце непрерывно сравнивается с идентичной опорой кодовой комбинацией,...

Номер патента: 1142106

Опубликовано: 28.02.1985

Авторы: Аркатов, Бабалян, Борисов, Кузнецов, Ткачук

МПК: A61B 10/00

Метки: внутрижелудочкового, давления

...на шее больного, и если при исходной величине 55 амплитуды эхо-сигналов ниже нормы во время проведения пробы происходит увеличение амплитуды, диагностируют внутрижелудочковую гипотензию, а приувеличении эхо-сигналов - гипертензию; если исходная величина эхо-сигналов в пределах нормы и во время проведения пробы происходит увеличение амплитуды, диагностируют нормальное внутрижелудочковое давление, а при уменьшении - внутрижелудочковую гипертензию. П р и м е р. Ребенок С. в воз-. расте 1 года 1 мес, поступил в реанимационное отделение в тяжелом состоянии с диагнозом; менингококкемия, менингококковый менингит, отек - набухание мозга. При поступлении ребенка отмечена церебральная кома 111 степени. С помощью предлагаемого способа произведено...

Номер патента: 1134447

Опубликовано: 15.01.1985

Авторы: Аркатов, Бестемьянов, Вековищев, Казимов, Лисенков, Петрухин, Розенберг, Шалягин

МПК: B61L 3/20

Метки: информации, локомотив, передачи, пути

...на локомотиве приемными элементами, соединенными через один усилитель с входом одного дешифратора кодовых сигналов, связанного своим выходом с блоком индикации и локомотивной антенной, соединенной через второй усилитель с дешифратором точечных сигналов, снабжено установленными на пути первым и вторым датчиками сигналов настройки, соединенными вхОдами с выходами передатчика точечных сигналов, а входами - соответственно с первым .и вторым выходами блока выбора кода, вход которого соединен с выходом приемника точечных сигналов, и дополнительным датчиком кодовых комбинаций, соединенный одним входом с вторым выходом блока выбора кода, вторым входом - с вторым входом первого датчика кодовых комбинаций 5 10 15 20 25 30 и выходом...

Номер патента: 778277

Опубликовано: 15.05.1984

Авторы: Аркатов, Девяткин, Дербунов, Долбня, Поляков, Шепеляковский

МПК: C21D 1/10

Метки: автомат, закалки, индукционными, кольцевых, нагревом, токами

...неподвижного корпуса 47расположен цилиндр 50, через которыйпроходит шпиндель 21 с посадочнойопорой 25, на которой с углом смещения 90 закреплены схемные упоры 51с встроенными с выступающей поверхностью и малой теплопроводностьюстержнями 52, охватывающие закаливаемую деталь по внутреннему диаметру30и торцу.На шпиндель 21 жестко надета гильза 53 с каналом 54 для прохода охлаждающей жидкости,К верхней кромке неподвижного корпуса 47 и цилиндра 50 прикрепленыпараллельные пластины 55. К верхнейчасти корпуса - цилиндра 48 прикреплен подшипниковый блок 56, в которыйвставлен вал 57 с обтекателем 58,в центральной части которого с угломсмещения 90 крепятся съемные фигуроные упоры 59, с встроенными с выступающей поверхностью стержнями 60 смалой...

Номер патента: 1082438

Опубликовано: 30.03.1984

Авторы: Аракелян, Аркатов, Борисов, Ткачук

МПК: A61M 11/00

Метки: органов, полых, санации

...диаметр отверстий каждой пары боль" 438 2 ше на одну четверть диаметра отверстий последующей пары, а расстояниемежду осями отверстий каждой последующей пары на одну четверть большепредыдущего, что обеспечивает равномерное поступление лекарственныхсредств на жировой основе из всехвыпускных отверстий наконечника.Соотношения между диаметрами ирасстояниями можно выразить следующими математическими соотношениями:диаметры отверстий поперечных рядовотносятся как 1,56;1,25: 1, а расстояния между осями этих отверстий отно"сятся как 1:1,25:1,56, считая от рабочего конца наконечника.Устройство состоит из канюли 1в виде полой трубки, выполненной изнеэластичного материала (например,металла). Наконечник 2 трубки цилиндрической формы имеет наружный...

Номер патента: 1066869

Опубликовано: 15.01.1984

Авторы: Аркатов, Дубрава, Капитоненко, Костроминов, Молодцов, Переборов, Попов

МПК: B61L 23/16

Метки: кодовых, коммутации, рельсовых, цепей

...бесконтактный ключ, соединенный с коммутируемой цепью, датчик кодовых сигналов, основное реле, подключен.ное к .источнику питания через датчик ко 25довых си гна лов, и вспомогательное реле,подключенное к источнику питания черезпервый фронтовой контакт основного реле,причем .в коммутируемую цепь последовательно с бесконтактным ключом включенпервый фронтовой контакт вспомогательного реле, а в цепь управления бесконтактного коюча - второй фронтовой контактосновного реле, параллельно первому контакту вспомогательного реле включен третийфронтовой контакт основного реле, а последовательно со вторым контактом основного реле включен второй фронтовой контактвспомогательного. реле. На чертеже представлена принципиаль ная схема включения...

Номер патента: 1065276

Опубликовано: 07.01.1984

Авторы: Аркатов, Берещанский, Головинский, Иванченко, Капитоненко, Миронов

МПК: B61L 17/00

Метки: движения, отцепов, позиции, скорости, тормозной

...отцепа замедлителю. 40 45 50 55 На чертеже представлена блок-схема предлагаемого устройства.Устройство содержит замедлители 1,2 и 3, измерители 4,5 и б скорости, блоки 7,8 и 9 управления, блоки 10,11 и 12 сравнения, логические элементы ИЛИ 13,14 и 15, блок 16 задания программы движения отцепа.Измерители 4,5 и 6 скорости на каждом замедлителе 1,2 и 3 подключены к соответствующим блокам 10,11 и 12 сравнения.К другому входу каждого блока 10,11 и 12 сравнения подключен соответствующий выход блока 16 задания программы движения отцепа,.Выход каждого блока 10,11 и 12 сравнения подключен к первому входу соответствующего логического элемента ИЛИ 13,14и 15.К второму входу логических элементовИЛИ 13 и 14, относящихся соответственнок замедлителям 1...
