Апаров

Номер патента: 1757499

Опубликовано: 30.08.1992

Авторы: Апаров, Еременко, Попов

МПК: A01C 1/00

Метки: всхожести, семян, стимулятор

...вторичные обмотки которого подключены к переходам эмиттер -база соответствующих транзисторов, а первичная обмотка токового трансформаторавключена последовательно с резонанснымконтуром между индуктором и общей точкой силовых электродов транзисторов, вторые силовые электроды которыхподключены к клеммам источника питания,.Схема предлагаемого стимулятора приведена на чертеже.Устройство содержит источник питания1,к одному иэ входов которого подключеныпоследовательно соединенные блок конденсаторов 2 и индуктор 3. образующие последовательный колебательный контур,Токовый трансформатор 4 имеет первичнуюобмотку 5 и две вторичные 6 и 7, Первичнаяобмотка 5 включена между вторым концоминдуктора 3 и общей точкой силовых электродов транзисторов...

Номер патента: 1747864

Опубликовано: 15.07.1992

Авторы: Апаров, Калякин, Кернога, Песоцкий

МПК: G01B 5/08

Метки: диаметра, цилиндрических

...цель достигается тем, что известно устройство, содержащее калибр с предельными проходными и непроходными диаметрамиснабжено базирующим узлом с цилиндрическими направляющими. калибр установлен соосно цилиндрическим направляющим, выполнен разъемным по продольной плоскости из и розрачного материала, его полость имеет форму усеченногоконуса. диаметр большего отверстия равенпредельному проходному диаметру, диаметр меньшего отверстия равен предельному непроходному диаметру, а на егоконической поверхности нанесена шкалапромежуточных размеров в виде кольцевыхрисок,Нэ фиг, 1 изображен общий вид устройства, разрез; на фиг. 2 - вид А-А на фиг. 1,Устройство для контроля диаметра цилиндрических деталей содержит калибр 1, выпол. ненный из...

Номер патента: 1704245

Опубликовано: 07.01.1992

Авторы: Апаров, Мерабишвили, Начкебия, Попов, Шумов

МПК: H02M 3/335

Метки: постоянного

...50 энергия, зэцэс: нна 3 в м;:Гтворог.;1(2, начинает г оступать ерез крть 51 первый диод б в перльс 1 конденсдОр с) и ндг узку.ОДНОВР"ЕНО Наяс(;.33:а РЭ,.РЯД Л)ОРО(О крнднсд)орэ 10 чег-. э 5 (к;,-)с)ь в)о 55 рЧНОИ (,Л,ОТКИ 4 И ц .ргк .;1.Д 6 Л П:1 1 Й КОНДЕ;ТОР 9Д;,:.:с,0 ;3,ЯГ 30- ГОГГ) 1;(Дсч(с; ГОэи . ,.,с ПО э ко ну, бл;.: ему к сн д П(.с е р.;сэр:дэ0 дс;цс 3)д 10 до ц,леВ 0 ГО 1П ))К Си: ОК р Э Э Е 3 С 51 В Г 0э 0 и Д иД1 и Г 0 . с.РЕЗ П( Рс 1,. Д 10 Д 6ЭИРТ и;)МЕН 5ься ,Г) ли.01; 1, у 3 кон . ГОсле ум 1,иения зто(0 тс.; до нуля;ранэисор 5ОТПИ,. .;ТС 5 И Р.Е Ц )ОЦ.(;СЫ В С,ХГ,(ИС 110 ВЦ)ЯОтсл, Лдпр 1;"ен:1. Иа цс:р О ко денсд)оре(прсдг ляк)3 ся ве, чиной инду:" видас)иДРОССЕЛЯ), Д 30( И ВР".МЯ РД "Р 5 ДД В ЛИ:нс .ндукти(сти втори...

Номер патента: 1378849

Опубликовано: 07.03.1988

Авторы: Апаров, Левант, Пименов, Прудникова, Шумов

МПК: A61N 1/362

Метки: электрокардиостимулятор

...выходной каскад 5. датчик 6 заряда, блок 7 сравнения, ключевой элемент 8, измеритель 9 длительности импульсов. Сигналом с блока 7 закорачивается вход усилителя 3, сигнал на выходе блока 5 пропадает, что соответствует окончанию импхльса Из. меритель 9 длительности импульсов фиксируст длиге,пносзь этого импульса 1 ил.-)ле ктрокр ли кгим у,ято; соне р 5 и( и ТО ИИК 1 )(;(НИЯ, 6 ЛОК 2 15)ЛЗН)353 Гкгон(,кмим. (;с ОВ, с и,1 ие.1, 1, блок 4 ноло+ и) с (1, нои 06 зтной Ряи, выолной каск).1 , (: 1К ) Р 11 р Ч Я. ОГ О К / (а И СС Н С. и, КЛ К3 ЕВОЙ Э.с)ЕМ(3)Т )5, ), )(. р(ЕГ 1. 1(И сгЬ )(; И ИМНЪ.ЬСОВ.-) л ( к Г 1 (к (1 О. и 0(и и., я т О р р а 60(3 с.кии, 61 10 11 ри НО(11 игснии Г(1 ВГОРО(О имим.ьсз 03 6 локи 2 на вкод 6)ок,е на Р(3;Оде...

Номер патента: 1374366

Опубликовано: 15.02.1988

Авторы: Апаров, Попов, Шумов

МПК: H02M 3/337

Метки: двухтактный, обратной, постоянного, связью, токовой, транзисторный

...равным выходному напряжению преобразователя, Этонапряжение через диод 13 подаетсяна вторичную обмотку 3 трансформатора 1 и запирает диоды 7 и 8 и транзисторы 5 и 6, Преобразователь постоянного напряжения перестает работать, Во время паузы конденсатор 11разряжается через нагрузку 12 и выходное напряжение начинает снижаться,что ведет ;. меньшению напряжения нгвходе релейного порогового элемента9. При достижении этим напряжениемпорога запирания релейного порогового элемента 9 он возвращается в исходное состояние и напряжение на еговыходе становится близким к нулю.При этом ток источника 4 питания протекает через половину обмотки 2, резистор 14, диод 8, переход эмиттербаза транзистора 6 и он отпирается,что приводит к запуску...

Номер патента: 1363400

Опубликовано: 30.12.1987

Авторы: Апаров, Начкебия, Попов, Шумов

МПК: H02M 3/335

Метки: постоянного

...13,14 и 15,16.40Устройство работает следующим образом.При открытых транзисторах 9 и 11 напряжение источника питания приложено к первичным обмоткам 2 и 5 транс Форматоров 1 и 4. Полярность напряжения на вторичных обмотках 3 и 6 такова, что транзисторы 9 и 11 поддерживаются в открытом, а транзисторы 10 и 12 - В закрытом сОстояниив Ток 50 источника питания замыкается по сле" дующим трем контурам: источник питания, обмотка 2 трансформатора 1, основной транзистор 9, источник питания, первичная обмотка 2 трансформатора 1, соединенная с закрытым в данный полупериод основным транзистором 10. первичная обмотка 5 дополнитель-. ного трансформатора 4, дополнительный транзистор 11, переход база-эмиттер транзистора 9, источник питания, нагрузка,...

Номер патента: 1359870

Опубликовано: 15.12.1987

Авторы: Апаров, Начкебия, Попов, Шумов

МПК: H02M 3/337

Метки: постоянного

...транзистороц 5 и б, истоки которых соедииены с вторым входным выводом, под ключенным к источнику 4 питания и ксредней точке вторичной обмотки 3, трансформатора 1. Концы вторичной обмотки 3 соединены с катодами диодов7 и 8, аноды которых через нагрузку9 соединены с одним из входных выво,цов, а затворы транзисторов 5 и 6соединены с отводами от вторичнойобмотки 3 трансформатора 1. 30Преобразователь работает следующимобразом.При открытом транзисторе 5 напряжение источника 4 питания приложено кпервичной обмотке 2 трансформатора 1.оЭДС его вторичной обмотки 3 направлена так, что транзистор 5 остаетсяоткрытым, а транзистор б заперт. Приэтом к управляющему переходу транзистора б прикладывается только часть 40напряжения вторичной обмотки 3,...

Номер патента: 1267556

Опубликовано: 30.10.1986

Авторы: Апаров, Начкебия, Попов, Шумов

МПК: H02M 3/335

Метки: конвертор, транзисторный

...ф 1. ЗДС вторичной обмотки 3 направлена так, что транзистор 5 остается открытым и его базовый ток протекает по двум контурам; источник 4 питания, диод 12, нагрузка 9, диод 7, вторичная обмотка 3, при этом одновременно происходит заряд конденсатора 1 О.Второй контур, задающий часть базового тока, состоит из диода 13, резистора 14 и части вторичной обмотки 3. 50Под действием напряжения, приложенного к первичной обмотке 2 трансформатора 1, перемагничивается его магнитопровод, В момент насыщения магиитопровода резко возрастает намагни" 55 чивающий ток трансформатора 1 а следовательно, и ток коллектора транзистора 5, в результате чего он выходит 56Фв активную область. Напряжение натранзисторе 5 увеличивается, а навторичной обмотке 3...

Номер патента: 1089732

Опубликовано: 30.04.1984

Авторы: Апаров, Попов, Шумов

МПК: H02M 3/335

Метки: многоканальный, постоянного, постоянное, транзисторный

...обмоток. трансформатора, нагрузки которых гальванически не связаны систочником питания, ибо при этом дляобеспечения достаточно эффективнойобратной связи по напряжению базовыетокоограничивающие резисторы должныиметь относительно малую величину. Изобретение относится к электротехнике и может быть использовано в 5 10 15 20 ;5 30 35 40 45 50 55 Цель изобретения - повышение КПД.Указанная цель достигается тем,что в многоканальный преобразовательпостоянного напряжения в постоянное,содержащий трансформатор с первичнойобмоткой, концы которой через основные транзисторы соединены с первымвходным выводом преобразователя, аотвод от средней точки - с вторымвходным выводом преобразователя,являющимся одновременно первым выходным выводом основного...

Номер патента: 1022715

Опубликовано: 15.06.1983

Авторы: Апаров, Колпаков, Соколов, Хрусталева, Шумов

МПК: A61N 1/36

Метки: имплантируемый, электрокардиостимулятор

...следования импульсов, выход которого З 5 подключен к входу формирователя 2 импульсов, выходной каскад 5; вход которого подключен" к выходу формирователя 2 импульсов, а выход к выходным клеммам 6 Последовательно с выходными клеммами 40 6 включен датчик 7 заряда, представляющий собой конденсатор 8, зашунтированный высокоомными регистраторами 9 и 10. Выход датчика 7 заряда подключен к входу блока сравнения 11, выход кото рого подключен к входу исполнительногоключа 12. Выход исполнитедьного ключа 12 включен между выходом блока 3 полоЖительной обратной связи и минусом источника 1.Устройство работает следующим образомПри подключении источника 1 питания блок 4 задания частоты следования импульсов вырабатывает, тактовый сигнал, запускающий...

Номер патента: 1022697

Опубликовано: 15.06.1983

Авторы: Апаров, Ивоботенко, Меделяновский, Прудникова, Шумов

МПК: A61B 5/02

Метки: ритмом, сердца

...сердца с помощью имплантируемого электрокардиостимулятора путем формирования импульса с последующей подачей его на сердце 11.Однако при длительной стимуляциисердца таким способом возможны нарушения иотказы стимуляции из-за увеличения межэлектродного сопротивления сердца.По данному способу длительность стимулирующего импульса должна выбираться,как минимум, в 2 - 3 раза большей ее порогового значения, соответствующего началу стимуляции. При этом значительно возрастает потребляемая стимулятором мощность. Целью изобретения является уменьшение травматичности.Цель достигается тем, что согласно способу управления ритмом сердца путем увеличения межоперационного периода смены источника электропитания кардиостимулятора, изменяют длительность...

Номер патента: 1001369

Опубликовано: 28.02.1983

Авторы: Апаров, Попов, Шумов

МПК: H02M 3/335

Метки: постоянного, транзисторный

...транзисторе 5 напряжение источника питания ч приложено к первичной полуобмотке 2 трансформатора 1. Ток вторичной полуобмотки 3 замыкается по двум основныи параллельным контурам 1. Вторичная полуобмотка 3, нагрузка 9, переход эмиттербаза открытого транзистора 5, диод 10.2. Вторичная полуобмотка 3, стабилитрон 12, переход эмиттер - база транзистора 7, диод 10.Под действием напряжения, приложенного к первичной полуабмотке 2, перемагничивается магнитопровод трансформатора 1. В момент насыщения иагнитопровода резко возрастает намагничивающий ток трансформатора 1, а сле 1369 4довательно, и коллекторный ток транзистора 5. Падение напряжения на транзисторе 5 увеличивается, а напряжениена вторичной обмотке 3 уменьшается,Последнее приводит к...

Номер патента: 964907

Опубликовано: 07.10.1982

Авторы: Апаров, Магеррамов, Низамов, Попов, Таривердиев, Шумов

МПК: H02M 3/335

Метки: полупроводниковый, постоянного

...диоды присоединены к эмиттерудополнительного транзистора, коллектор которого через резистор подключен Вк одному из входных выводов у средйей точке первичной обмотки трансфор"матора) база дополнительного транзистора через введенный резистор подключена к второму входному. выводу, 1 ОНа чертежеприведена схема преобразователя.Преобразователь содержит трансфор-матор 1 концы первичной обмотки 2которого через силовые переходы тран- Изисторов 3 и 4 связаны с источником5 питания, К концам вторичной обмотки 6 трансформатора 1 подключены базытранзисторов 3 и Н и диоды 7 и 8, общая точка которых через силовой пе- ррреход дополнительного транзистора 9и нагрузку 1 О соединена с источником5 питания. База дополнительного транзистора 9 через...

Номер патента: 936281

Опубликовано: 15.06.1982

Автор: Апаров

МПК: H02M 3/335

Метки: стабилизированный, транзисторный

...вторичной обмотки 3 трансформатора 1 включены диоды 9 и 10. Параллельно вторичной обмотке 3 подсоединена цепочка из двух встречно-последовательно включенных стабилизаторов 11 и 12, общая точка которых через нагрузку 13 соединена с источником питания.30 Схема работает следующим образом.При открытом транзисторе 5 напряжение источника питания 4 приложено к первичной полуобмотке 2 35 трансформатора 1. Ток вторичной обмотки 3 замыкается по двум основным параллельным контурам: .1 вторичная обмотка, диод 9, переход база-эмиттер открытого транзистора 5, источник 4, нагрузка конвертора 13, стабилитрон 12, работающий в диодном режиме на прямом участке нольтамперной характеристики; 11 вторичная обмотка, стабилитрон 11, работающий на участке...

Номер патента: 907729

Опубликовано: 23.02.1982

Авторы: Апаров, Попов, Шумов

МПК: H02M 3/335

Метки: конвертор, транзисторный

...П 130 лиал соединена с переходом эмиттер - коллектор транзистора 5. К базе транзистора 5 подключены вторичная обмотка 3 трансформатора 1 и катод диода 6, анод которого связан с эмиттером транзистора 5. К второму концу вторичной обмотки 3 трансформатора 1 подключена средняя точка цепочки двух последовательно соединенных диодов 7 и 8, концы которой связаны с нагрузкой 9 и обкладками последовательно соединенных конденсаторов 10 и 1, общая точка которых связана с источником 4 питания. Диод 12 шунтирует конденсатор 8.Конвертор работает следующим обра. зом.При открытом транзисторе 5 напряжение источника 4 приложено к первичной обмотке 2 трансформатора 1. ЭДС вторичной обмотки 3 направлена так, что транзистор 5 остается открытым и его...

Номер патента: 884056

Опубликовано: 23.11.1981

Авторы: Апаров, Попов, Шумов

МПК: H02M 3/335

Метки: постоянного

...наб., д. 4/5атеит, г.,Ужгород, ул. Проектная, 4 Редактор Н. ГунькоЗаказ 10250/81ВНИИ ПИпо де113035, МосФилиал ППП точка вторичной обмотки т 11 ансформатора соединена с другим входным выводом.На чертеже приведена схема преобразователя иа МДП-транзисторах со встроен ным каналом п-типа.Преобразователь содержит трансформатор 1 с первичной 2 и вторичной 3 обмотками, Отвод от средней точки первичной обмотки 2 соединен с одним из входных выводов, подключенных к источнику 4 питания. Концы первичной обмотки 2 соединены со стоками транзисторов 5 и 6, исто ки которых соединены со вторым входным выводом, подключенным к источнику питания и со средней точкой вторичной обмотки трансформатора, концы соединены с затворами транзисторов 5 и б, а также...

Номер патента: 884055

Опубликовано: 23.11.1981

Авторы: Апаров, Начкебия, Попов, Шумов

МПК: H02M 3/335

Метки: конвертор, транзисторный

...диодами 7 и 8. База транзистора 5 соединена с первым концом вторичной обмотки 3 через цепочку, состоящую из параллельно включенных резистора 9 и диода 10, а база транзистора 6 подключена ко второму концу обмотки 3 через конденсатор 1. Нагрузка 12, зашунтированная конденсатором 13, одним своим выводом подключена через диод 14 к первому концу вторичной обмотки 3 а другим - к коллектору транзистора 5.Схема работает следующим образом.Г 1 ри открытом транзисторе 5 напряжение источника 4 приложено к первичной обмотке 2 трансформатора 1, Под действием ЭДС вторичной обмотки 3 конденсатор 11 заряжается через диод 10, переход эмиттер-база транзистора 5 и диод 8 до напряжения, риближенно равному упомянутой ЭДС. При этом транзистор 5 остается...

Номер патента: 875524

Опубликовано: 23.10.1981

Авторы: Апаров, Захаровский, Свиридов, Соколов

МПК: H02H 3/08

Метки: защиты, источника, перенапряжения, питания

...3, полупроводникового управляемого прибора. 4,тиристора 5, .дополнительного резистора 6, диода 7, второго резистора 8,третьего резистора 9, источника 10питания и нагрузки 11,Устройство работает следующим об"разом.875524 формула изобретения Составитель Е. РыкоРедактор А. Юаидор Техред Т.Маточка орректор А. Дзятко каз, 9371/81 . Тираж 678 ВНИИПИ Государственного комитета по делам изобретений,и открытий 113035, Москва, Ж, Раушская иа., д.ю 4/5 . илиал ППП "Патент", г.Ужгород, уд ктная,При работе на нагрузку 11 источник 10 питания находится в режимемаксимально отдаваемой мощности,т,е. внутреннее сопротивление источника й сопротивление нагрузки одинаковы, при этом через параллельныеветви, образованные: первая - динистором 2,...

Номер патента: 862332

Опубликовано: 07.09.1981

Авторы: Апаров, Соколов, Шумов

МПК: H02M 3/335

Метки: конвертор, транзисторный

...принятые во внимание при экспертизе1. Авторское свидетельство СССР329635, кл. Н 02 М 3/335, 1970.2, Авторское свидетельство СССР399034, кл. Н 02 М 3/335, 1971.3. Авторское свидетельство СССР349065, кл. Н 02 М 3/335, 1970. Составитель Н. Цишевская Редактор Н. Ахмедова Техред А. Бойкас Корректор М. Демчик Заказ 6635/53 Тираж 730 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и от крытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4торов типа п-р-п и с двухполупериодной схемой выпрямления приведена на чертеже.Конвертор содержит трансформатор 1 с тремя обмотками - первичной 2, вторичной 3 и дополнительной 4. Средняя точка первичной обмотки 2 трансформатора 1 подключена...

Номер патента: 854404

Опубликовано: 15.08.1981

Авторы: Апаров, Ивоботенко, Левант, Меделяновский, Попов, Шумов

МПК: A61N 1/36

Метки: искусственного, ритма, сердцем, усвоения

...логическийэлемент И 1, к первому входу которого подключен одновибратор 2, ко второму входу логического элемента И 1последовательно подключены Фильтр Йволны 3 и усилитель 4, Выход логического элемента И 1 соединен с инднкатором 5 усвоения сердцем искусственного ритма,Устройство работает следующим образом,Стимулирующий импульс электрокардиостимулятора запускает одновибратор2, который подает прямоугольньп импульс, по дпительности соответствующий времени появления Й-волны при ус04 ации электрокардиостимуляторов и медицинских экспериментов,Формула изобретения Составитель П. Караджаеваат Техред А,Бабинец Корректор Н.Бабин актор О. 6 Тираж 687 ПИ Государственного комитет делам изобретений и открыт Москва, Ж-З 5, Раушская наб,аз 654...

Номер патента: 843136

Опубликовано: 30.06.1981

Авторы: Апаров, Кинеев, Прянишников, Рыбак

МПК: H02M 7/537

Метки: инвертор, мостовой, несимметричный

...которого состоит из двух частей - 6 и 7 с отводом от общей точки их соединения, а обмотки обратной связи 8-11 через соответствующие базовые резисторы подключены к тран 5 зисторам 1-4 и дополнительному транзистору 12, коллектор которого соединен с первичной обмоткой,а эмиттерсо средней точкой стойки моста, образованной транзисторами 3 и 4. Обмотка 13 обратной связи дополнительного транзистора 12 через резистор подключена к базовой цепи этого транзистора. Диод 14 соединяет отвод первичной обмотки и эмиттер дополнительно го транзистора. 12.Инвертор работает следующим образом.В один полупериод открыты транзисторы 1 и 4 в соответствии с фаэиров О кой обмоток обратной связи (начала обмоток обозначены точками), тран-. зисторы 2 и З,и...

Номер патента: 825098

Опубликовано: 30.04.1981

Авторы: Апаров, Ивоботенко, Меделяновский, Пименов, Шумов

МПК: A61N 1/36

Метки: имплантируемый, электрокардиостимулятор

...РС и за время импульса(11 ) не достигает своего конечногозначения (01,. Следовательно, амплитуда напряжения на нагрузке (О )Фуменьшается, что позволяет снизитьнапряжение источника питания, т.е.1 О уменьшить его габариты.Снижение напряжения источникапитания уменьшает энергию стимулирующего импульса и дополнительно уменьшает травматичность стимуляционногоритма вождения. Формула изобретения 3 8 непрерыв ые однополярные прямоугольные импульсы. Прерыватель 3 цепи питания замкнут лишь на интервале действия импульса генератора 2. Дополнительный генератор 4, питание которого осуществляется через прерыватель 3, также работает лишь на интервале импульса основного генератора 2 и формирует пачки импульсов, поступающие через последовательно...

Номер патента: 825089

Опубликовано: 30.04.1981

Авторы: Апаров, Воробьев, Парашин, Соколов, Сумин, Хахалин, Щукин

МПК: A61M 1/03

Метки: внутриаортального, кой, медицине, может, найти, насоса-баллончика1изобретение, насосабаллончика, относится, пневмопривода, пневмоприводам, применение, технике

...или звуковой сигнал, который информирует о необходимости вмешательства оператора, Аналогичным образом работает блок 11 сигнализации в случае превышения длительности сигнала О 4 времениПредлагаемое техническое решение позволяет. повысить эффективность баллонирования путем повышения точности устройства для контроля пневмопривода внутриаортального насоса- баллончика, так как измерение длительности временных интервалов проводится автоматически с помощью стандартных измерительных приборов (например, частотомеров), погрешность измерения которых намного меньше чем погрешность измерений по осциллоскопу, а наличие блок сигндлпзации позволяет своевременно пюлу -55 3 825089 4ет из-за невысокой точности повыситьэффективность баллонирования.Цель...

Номер патента: 819905

Опубликовано: 07.04.1981

Авторы: Апаров, Соколов, Шумов

МПК: H02M 3/335

Метки: постоян-ного, транзисторный

...преобразователя, в котором использованы транзисторй типа р-п-р.Он содержит трансформатор 1 с двумя обмотками 2 и 3.Средняя точка первичной обмотки2 соединена с одним входным выводомдля подключения источника 4Концыобмотки 2 соединены с коллекторами 15транзисторов 5 и 6, эмиттеры которых соединены с другим входым выводом. Концы вторичной обмотки 3 трансформатора 1 соединены с анодами диодов 7 и 8, катоды которых ч реэнагрузку 9 соединены с источником4. Стабилитроны 10 и 11 соответственно включены между базами транзисторов 5 и 6 и концами обмотки 3 трансформатора 1. Параллельно эмиттербазовым переходам транзисторов 5 иб включены резисторы 12 и 13 и диоды 14 и 15.Преобразователь работает следующим образом.При открытом транзисторе 5...

Номер патента: 817914

Опубликовано: 30.03.1981

Авторы: Апаров, Попов, Хрусталева, Шумов

МПК: H02M 3/335

Метки: конвертор, мостовой, транзисторный

...5 и 6 соединены с катодами диодов 12 и 13 и с концами вторичной обмотки 4 трансформатора 1. Аноды диодов 10 - 13 образуют общую .точку, к которой подсоединен конец нагрузки 14, Другой конец нагрузки 14 подсоединен к плюсу источника 9 питания.0Схема работает следующим образом.Если открыты транзисторы 5 и 7, то напряжение источника 9 питания, прикладывается к первичной обмотке 2 трансформатора 1 и уравновешизается ЭДС 15 этой обмотк. Полярность ЭДС вторичных обмоток 3 и 4 такова, что трансФорматоры 5 и 7 подцерживаются в открытом, а транзисторы б и 8 в закрытом состоянии, Ток базы транзистора 5 20 протекает по следующему контуру: плюс источника 9, нагрузка 14, диод 13, вторичная обмотка 4 трансформатора 1, переход база-эмиттер...

Номер патента: 813620

Опубликовано: 15.03.1981

Авторы: Апаров, Попов, Шумов

МПК: H02M 3/335

Метки: постоянногонапряжения

...содержит трансформатор 1 с двумя обмотками: первичной 2 и вторичной 3. Отвод от сред 20 ней точки первичной обмотки 2 соединен со вторым входным выводом преобразователя для подключения источника 4 питания. Концы первичной обмотки2 соединены со стоками транзисторов5 и б, истоки которых соединены спервым входным выводом преобразователя. Концы вторичной Обмотки 3 трансформатора 1 соединены с затворамитранзисторов 5 и б, а также с вхо дом мостового выпрямителя 7. Выход813820 2. Патент США Р 3975671,кл. 321-15, 1977. Составитель В. МоинРедактор Е. Дорошенко Техред М.рейвес КорректорМ. Шароши Заказ 789/71 Тираж 730 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035 Москва ЖРа ская наб. 4 5 Филиал ППП...

Номер патента: 782082

Опубликовано: 23.11.1980

Авторы: Апаров, Соколов, Старинец, Хохлов, Шумов

МПК: H02M 3/335

Метки: конвертор, обратной, связью, токовой, транзисторный

...включенИз работы схемы видно, что напряжение на переходе эмиттер - база закрытого транзистора в схеме не зависит от выходного напряжения и не превышает падение напряжения на открытом диоде (0,5 В).Резисторы 14 и 15 необходимы для задания тока через диоды 11 и 13, компенсирующего тепловой ток транзисторов 5 и 6, что обеспечивает надежное запирание транзисторов.Уменьшение напряжения на переходах закрытых транзисторов снижает рассеиваемую в них мощность, т. е. повышает КПД и надежность конвертора,Формула изобретения Транзисторный конвертор с токовой обратной связью, выполненный по дифференциальной схеме, содержащий трансформатор, в цепь первичных полуобмоток котороговключены силовые цепи транзисторов, базакаждого из которых соединена через...

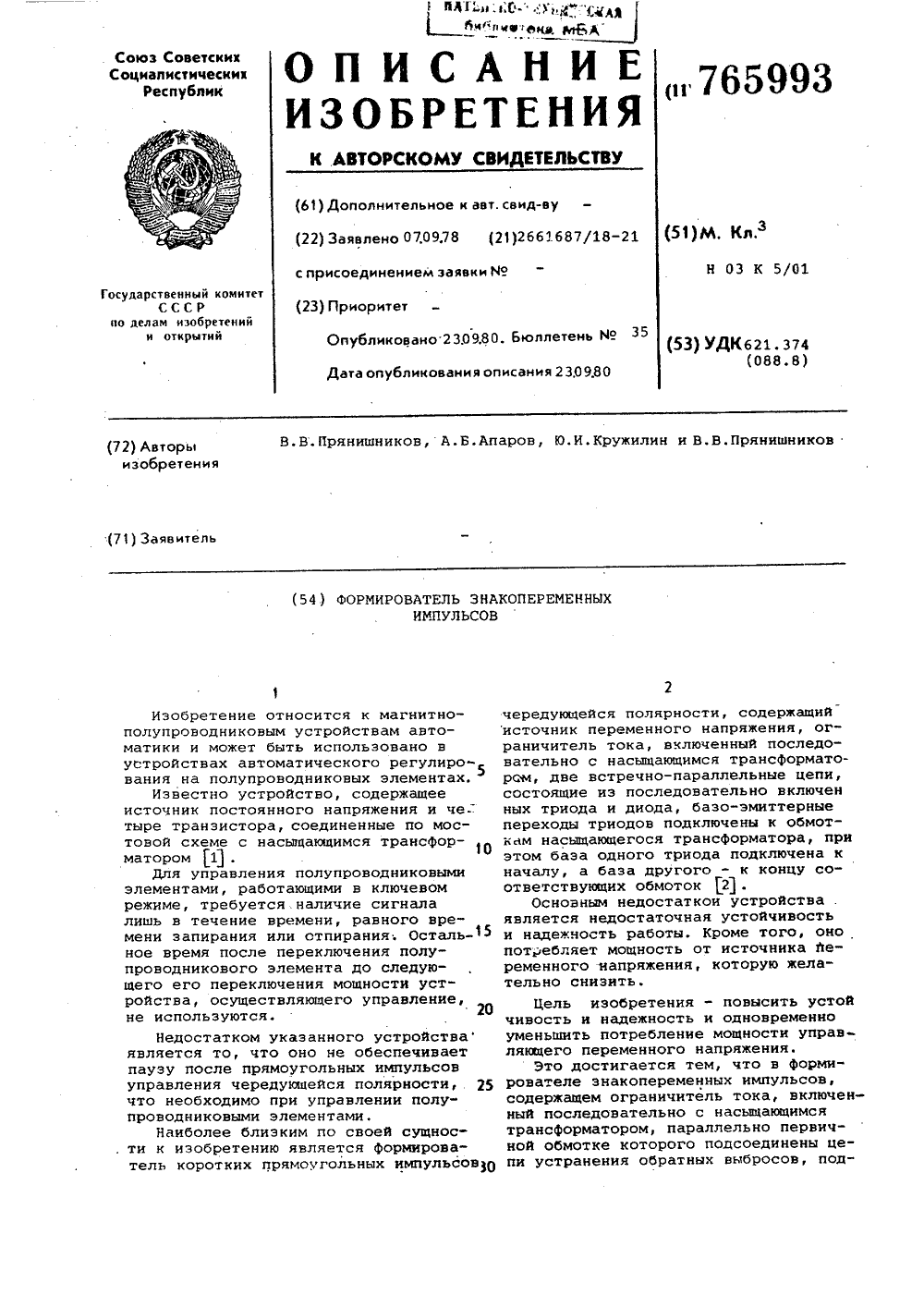

Номер патента: 765993

Опубликовано: 23.09.1980

Авторы: Апаров, Кружилин, Прянишников

МПК: H03K 5/01

Метки: знакопеременных, импульсов, формирователь

...14 ,трансформатора 2 включены цепи 16 устранения обратных выбросов, содержащие две встречно-параллельно соединен ных цепи, Первая цепь состоит из последовательно соединенных транзисто- що ра 17 и диода 18, база транзистора 17 подключена через резистр 19 к концу обмотки 20 трансформатора 9. Вторая цепь состоит иэ последовательно соединенных транзистора 21 и диода 22, ба за транзистора 21 подключена через ре зистор 23 к началу обмотки 24 трансформатора 9.Формирователь работает следующим образом.если к клемме 25 приложена положи тельная полуволна входного переменного напряжения, то под действием тока в обмотке 8 транзистор 3 открывается и к первичной обмотке 14 насыщающегося трансформатора 2 прикладывается пос- у тоянное напряжене, равное...

Номер патента: 736985

Опубликовано: 30.05.1980

Авторы: Абашеев, Апаров, Исаченко, Королев, Смольников

МПК: A61N 1/36

Метки: имплантируемый, кардиостимулятор

...этом открываются транзисторы 5, 8, 9 и вспомогательный генератор через транзистор 9 подключается к источнику питания. Одновременно начинается разряд конденсатора 19 через траизистор 5 и перезаряд конденсатора 20, время которого (пореза- ряда) и определяет время включенного состояния транзистора б, а следовательно, и вспомогательного генератора, формирующего дачку импульсов. "При подключении питания (через тран зистор 9) триггер 22 находится в одном из устойчивых состояний (например, в состояниии 1). Тогда на его выходе а будет высоиий потечциал, а на выходе б - низкий. При этом конденсатор 31, подключенный через диод 26 к счетному входу триггера 22, будет заряжаться, а конденсатор 80 - разряжаться. Одновременно через резистор 29 в базу...

Номер патента: 712909

Опубликовано: 30.01.1980

Авторы: Апаров, Соколов, Хрусталева, Шумов

МПК: H02M 3/335

Метки: наряжения, постоянного, транзисторный

...5 и 6 включены резисторы 12 и 13.Схема работает следующим образом.При открытом транзисторе 5 напряжение 25 источника 4 приложено к первичной обмотке 2 трансформатора 1. Ток вторичной обмотки 3 замыкается по двум параллельным контурам:диод 8, нагрузка 9, источник 4, переход 30 эмпттер - база транзистора 5, стабплптроп)рая 798 НПО Поиск Госуда комитета СССР по изобретений и отк 113035, Москва, Ж Раушская наб., дИзд. Кэ 141 Подписное рственного делам рытийпография, пр. Сапупова,10, работающий в режиме диода на прямом участке вольтамперной характеристики; стабилитрон 11, работающий на участке стабилизации, резистор 13, переход эмиттер - база транзистора 5, стабилитрон 10, 5Под действием напряжения, приложенного к первичной...
