Жулаев

Номер патента: 1635651

Опубликовано: 10.12.1999

Авторы: Вахитов, Жулаев, Литвак, Суяшева, Уразаков

МПК: F04B 47/02

Метки: групповой, насосов, привод, штанговых

1. Групповой привод штанговых насосов, расположенных в двух скважинах, включающий балансирный станок-качалку, направляющие шкивы, установленные на стойке с основанием, две канатные подвески, одна из которых включает два каната и узел крепления устьевого штока, отличающийся тем, что, с целью расширения функциональных возможностей при эксплуатации скважин с различными расстояниями между устьев, он дополнительно содержит вторую стойку, причем ось качания балансира станка-качалки параллельна линии, соединяющей устья скважин, а направляющие шкивы установлены с возможностью поворота их относительно вертикальной оси.2. Привод по п.1, отличающийся тем, что, с целью обеспечения автономности...

Номер патента: 2004754

Опубликовано: 15.12.1993

Авторы: Жулаев, Зотов, Султанов

МПК: E21B 4/14

Метки: гидроударник

...боек 4 с осевым каналом 5. а под упором 2 - наковальня 6, в которой выполнен диффуэор 7. На бойке 4 со стороны входа промывочной жидкости жестко закреплена втулка 8, в которой выполнены сопло 9 и гидравлический канал 1 О, сообщающийся с осевым каналом 5 бойка 4. Между упором 2 корпуса 1 и втулкой 8 установлена пружина 11, а между наружной поверхностью втулки 8 и внутренней поверхностью корпуса 1 - уплотнение 12, Во избежание проворачивания наковальни 6 относительно корйуса 1 гидроударника предусмотрена шпонка 13. Для удержания наковальни 6 в корпусе 1 во время спуска и подъема гидро- ударника служит крышка 14.Гидроударник работает следующим образом.В исходном положении при установке породораэрушающего инструмента на забой наковальня 6...

Номер патента: 1710857

Опубликовано: 07.02.1992

Авторы: Жулаев, Сафиуллин, Султанов, Яковлев, Ямалиев

МПК: F04F 5/04

Метки: насос, струйный

...кольцевой полости, перегородка 6 установлена в кольцевой полости собразованием двух камер 8 и 9 и подпружинена со стороны входного участка:сопла 5 свозможностью осевого перемещения, в корпусе 1 выполнен перепускной канал 10 длясообщения напорного трубопровода 4 в зоне выходного сечения диффузора 3 с камерой 9 кольцевой полости со сторонывыходного сечения сопла 5, а другая камера8 сообщена с атмосферой,Активная среда, истекая из сопла 5, увлекает в камеру 2 смешения пассивную среду. Из камеры 2 смешения смесь средпоступает в диффузор 3, где кинетическаяэнергия потока частично преобразуется впотенциальную, и далее в напорный трубопровод 4, Если давление в напорном трубопроводе 4 соответствует расчетному, топерегородка 6 зани;.ахает...

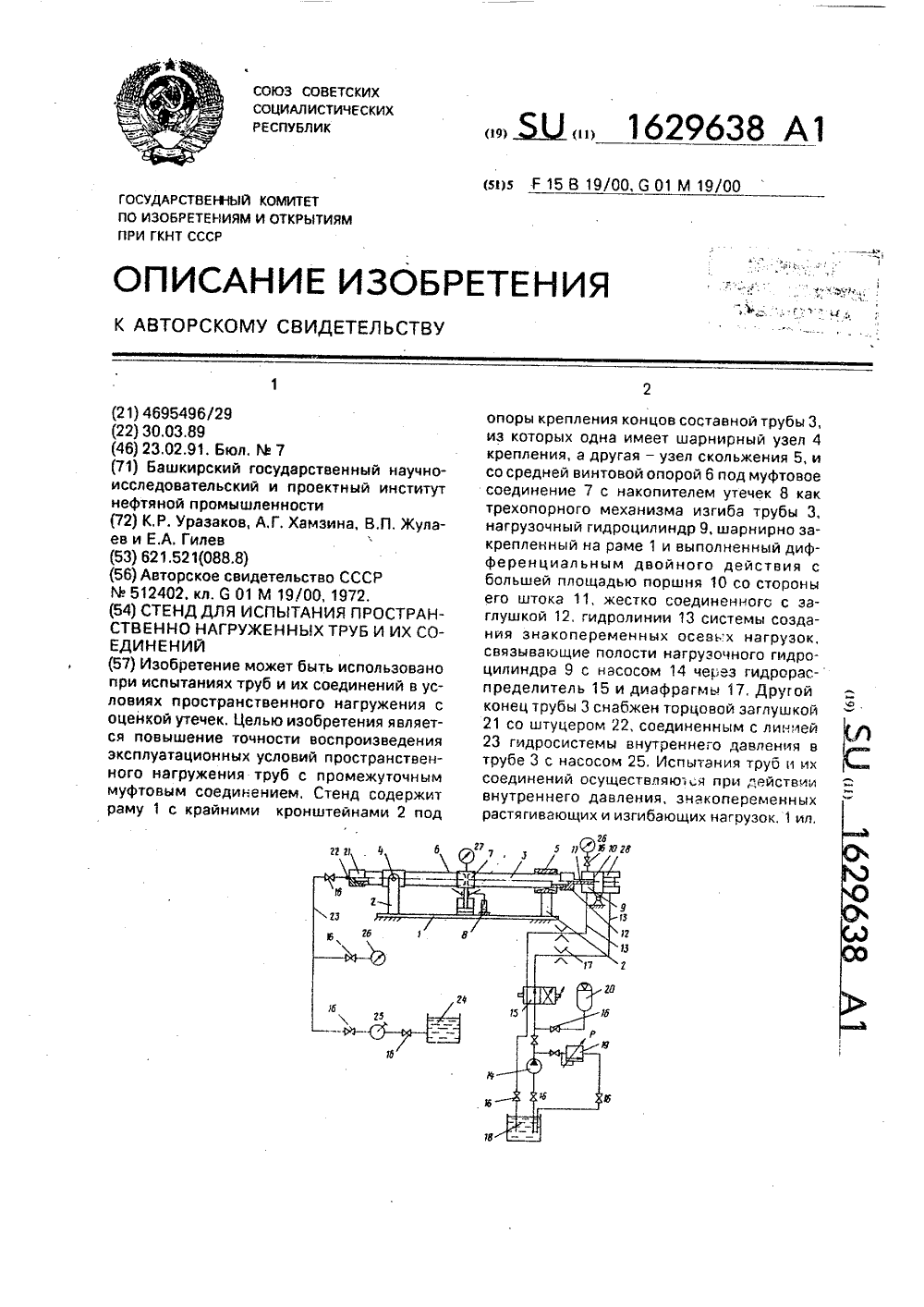

Номер патента: 1629638

Опубликовано: 23.02.1991

Авторы: Гилев, Жулаев, Уразаков, Хамзина

МПК: F15B 19/00, G01M 19/00

Метки: испытания, нагруженных, пространственно, соединений, стенд, труб

...торцовой заглушкой 21 со штуцером 22, соединенным с линией 23 гидросистемы создания внутреннего давления в трубе 3, включающей емкость 24, насос 25 с ручным или электромеханическим приводом, вентили 16 и манометр 26, Последний также установлен в штоковой полости нагрузочного гидроцилиндра 9. Прогиб трубы 3 в зоне муфты 7 контролируется индикатором 27 перемещений.Стенд для испытания пространственно нагруженных труб и их соединений работает следующим образом,Испытуемый образец составной трубы 3 с муфтовым соединением 7 устанавливается шарнирно на узле 4 с возможностью углового смещения в плоскости опор 2 и действия изгибающего момента и на узле 5 с возможностью осевого смещения конца трубы 3 относительно опоры 2, Насосом 25 из...

Номер патента: 1581871

Опубликовано: 30.07.1990

Авторы: Вальдман, Жулаев, Койнов, Султанов, Ямалиев

МПК: F04F 5/04

Метки: насос, струйный

...содержит корпус 1, 20камеру 2 смешения, диффузор 3, активное сопло 4 с подпружиненной относительно.корпуса 1 втулкой 5 и перепускной канал 6, вход которогоподключен к патрубку 7 подвода активной среды, а выход - к приемной камере 8. Втулка 5 подпружинена состороны приемной камеры 8 и расположена с возможностью перекрытия входаканала 6 в исходном полокении, при 30этом в последнем установлен регулируемый дроссель 9,Рабочая среда под давлением поступает в сопло 4, При выходе из сопла 4 струи рабочей среды ее потенциальная энергия преобразуется в кинетическую. В приемной камере 8 создается разрежение. В результате пассивная среда поступает в приемнуюкамеру 8 и,.смешавшись с рабочей сре О,цой в камере 2 смешения, поступаетв диффузор 3За...

Номер патента: 1555469

Опубликовано: 07.04.1990

Авторы: Жулаев, Заикина, Ишемгужин, Султанов, Ямалиев

МПК: E21B 45/00

Метки: износа, инструмента, породоразрушающего, степени

...указывает наухудшение технического состояния долота, Для того, чтобы определить техническое состояние осевой опоры забойного двигателя, необходимо приподнять бурильный инструмент над забоеми замерить спектральную плотностьколебаний давления промывочной жидкости, а затем сравнить с эталоннымспектром и принять решение,В другом случае предусматривается непосредственная реализация способа в процессе бурения скважин набуровой, Для этого к нагнетательнойлинии подключается первичный преобразователь давления, цифровой фильтрдля выделения низкочастотного полезного сигнала и анализатор спектра,позволяющий давать график нормированной спектральной плотности колебаний давления в частотной области,О техническом состоянии забойного двигателя судят...

Номер патента: 1506094

Опубликовано: 07.09.1989

Авторы: Жулаев, Зотов, Ишемгужин, Лягов, Муртазин, Султанов, Шайдаков, Ямалиев

МПК: E21B 45/00

Метки: инструмента, породоразрушающего, работоспособности

...решеПРИ, Для измерения ве щего момента бурового м,б, использован индикаакже любой тать в области сверхниз щающего момента бурового инструм при неизменных условиях бурения, уменьшается по мере износа породораз рушающего инструментаВ качестве критерия работоспособности породоразрушающего ицструмецта выбрано отношение площадей энергетических спектров, соот их началу и текущему време я,Пе - ред началом бурения э тально определяют критическую величину критерия работоспособности породоразрушающего инструмента, По мере износа породоразрушающего инструмента вепиСпособ определения работоспособности породораэрушающего инструмента, Составитель В,ЛогиновТехред М,яндык Корректор Т.Малец Редактор Г.Волкова Заказ 5402/33 Тираж 514...

Номер патента: 1439282

Опубликовано: 23.11.1988

Авторы: Акрамов, Жулаев, Сафин, Султанов, Уразаков

МПК: F04B 47/00

Метки: насос, скважинный, штанговый

...герметичная цилиндрическая емкость 9 посредством гибкой связи 16 соединена с установленным на приеме насоса фильтром 7. Связь фильтра 7 с приемом насоса также выполнена гибкой в виде гибкого шланга 17.Предлагаемый скважинный штанговый насос работает следующим образом.При всасывании жидкость из скважин (не обозначена) через отверстия 15 перфорированной цилиндрической ем-. кости 5 Фильтра 7 и гибкий шланг 17 поступает на прием насоса. Механические примеси задерживаются Фильтром 7, оседают и улавливаются герметичной цилиндрической емкостью 9.В процессе работы насоса перфорированная цилиндрическая емкость 6 Фильтра 8, размещенного над плунжером 1, свободно перемещается вместе с плунжером 1 относительно цилиндра 2. Наличие у...

Номер патента: 1427059

Опубликовано: 30.09.1988

Авторы: Жулаев, Ишемгужин, Лягов, Султанов, Шайдаков, Ямалиев

МПК: E21B 45/00

Метки: износа, инструмента, породоразрушающего, степени

...износа породоразрушающего инструмента в процессе одногодбл бления.Спектральная плотность пульсациидавления промывочной жидкости приведена в координатах нормированная ;спектральная плотность - частота. 25Кривая 1 характеризует работоспособное состояние породоразрушающегоинструмента в начале долбления,Спектр пульсации давления узкополос"ной, характеризирует преебладающуючастоту процесса,: Кривая 2 характеризует породораэрушающий инструмент в процессе дальнейшей работы, происходит смещениенормированной, спектральной плотностив области более высоких частот с возможным переходом в широкополосныйспектр,Кривая 3 характеризует предельный износ породоразрушающего инструмента, происходят резкие и беспорядочные колебания, отсутствует...

Номер патента: 1361292

Опубликовано: 23.12.1987

Авторы: Жулаев, Матвеев, Попов, Трушкин

МПК: E21B 10/24

Метки: долота, опор, смазки, шарошечного

...23, а с внутритрубным пространством 24 - трубкой 25.Устройство работает следующим образом. 35Внутренняя полость 9 опоры шарошечного долота и смазкоподводящие каналы 4-7 заполняются смазочным материалом. При этом регулятор 12 подачи смазочного материала занимает 40 крайнее верхнее положение и удерживается в канале , например, кернением,Перед спуском долота в скважинуемкость 1 заполняется жидкотекучимсмазочным материалом, например, посредством трубки 23. После этого переводник 2 свинчивается с долотоми бурильным инструментом.При спуске долота в скважину давление промывочной жидко ти передается через трубку 25, емкость 1, трубку 23 на регулятор 12 подачи смазочного материала, который, перемещаясьвниз, осуществляет быстрое выравнивание...

Номер патента: 1189989

Опубликовано: 07.11.1985

Авторы: Жулаев, Неупокоев, Попов, Трушкин

МПК: E21B 10/22

Метки: бурового, бурты, долота, опоры, подшипников, роликовых, усилий, шарошки

...А. ЗимокосовТираж,539 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Редактор Н. ПушненковаЗаказ 6937/32 Изобретение относится к породоразрушающему буровому инструменту, в частности к шарошечным буровым долотам для бурения скважин для добычи полезных ископаемых.На чертеже показано устройство для определения усилий на бурты роликовых подшипников опоры шарошки бурового долота. Устройство включает шарошку 1, смонтированную на цапфе 2 с возможностью вращения на концевом 3 и периферийном 4 роликовых и шариковых 5 подшипниках. Упругие элементы 6 с датчиками 7 усилия, например тензодатчиками, выполнены между...

Номер патента: 1151657

Опубликовано: 23.04.1985

Авторы: Жулаев, Митюрев, Неупокоев, Попов, Юдин

МПК: E21B 10/24

Метки: долота, опор, смазки, шарошек

...9,установленный в смазкоподводяшем кана В процессе бурения за счет перепададавления промывочной жидкости в долоте создается перепад давления на цилиндре и масло перетекает из емкости 10 через зазор 6, каналы 9, 4, 3, 2 и 1 во внутреннюю полость 6 опоры шарошки и смазывает подшипники. При достижении в полости 6 40 опоры шарошки избыточного давления,равного давлению раскрытия уплотнения 7, масло сбрасывается в скважину. Расходуемое масло в емкости 10 замещается промывочной жидкостью, поступающей снизу через клапан 19. Масло из емкости 10 отводится из ее верхней части по трубке 20, Разность плотностей и сепарирующий эффект при вращении исключают смешивание масла с промывочной жидкостью. В случае применения промывочных агентов с плотностью...

Номер патента: 1063469

Опубликовано: 30.12.1983

Авторы: Аимбетов, Алпысбаев, Жулаев, Сейдуалиев

МПК: B04C 3/06

Метки: гидроциклон

...содержащий цилиндроконический корпус с тангенциальным .входным патрубком, песковой и слив ной цатрубки и трубку, расположенную по оси корпуса и соединенную с полостью для сбора очищенной воды 2 .Недостаток такого гидроциклона состоит в том, что верхний обрез трубки размещен на постоянном расстоянии от сливного патрубка, что при изменении, режима работы приводит к неполному заполнению воздушного шнура жидкостью и уменьшает произво О дительность.Цель изобретения - увеличение производительности эа счет снижения вредного влияния воздушного шнура.Поставленная цель достигается тем,З 5 что гидроциклон, содержащий цилиндроконический корпус с тангенцнальным входным патрубком, песковой и слив ной патрубки и трубку, расположенную по оси корпуса,...

Номер патента: 1033692

Опубликовано: 07.08.1983

Авторы: Абдуллин, Езов, Жулаев, Попов, Трушкин

МПК: E21B 10/24

Метки: лубрикатор, наддолотный

...лубрикатор состоит изкорпуса 1 с каналом 2 и резьбой 3, с помощью которой к лубрикатору присоединяется шарошечное долото 4 с каналами 5 и 6. В результате соединения долота с корпусом образуется кольцевая полость 7.Обойма корпуса 8 образует с корпусом 1 и долотом 4 кольцевые полости 9 и 10.В обойме корпуса 8 выполнено две полости. Уравнительный поршень 11 делит нижнюю полость на резервуар 12 и камеру 13. рО Поршень насоса 14 делит полость цилиндра на камеры 15 и 16. Пружина 17 поджимает поршень насоса 14 к выступу. Стены и торец камеры 15 имеют отверстия 18 и 19. Резервуар 12 сообщен с кольцевой полостью 9 каналом 20, Насосная камера 16 сообщена с резервуаром 12 каналом 21, в котором установлен клапан 22, и с кольцевой полостью 10...

Номер патента: 1027362

Опубликовано: 07.07.1983

Авторы: Жулаев, Попов, Трушкин

МПК: E21B 10/24

Метки: герметизированной, долота, опоры, смазки, шарошечного

...с плунжером, замкнутую систему смазкоподводяших каналов и привод насоса,смонтированный на поддолотном переводни 50ке, привод насоса выполнен в виде турбинного колеса, установленного с воэмож-ностью взаимодействия через соединеннуюс ним втулку с профилированной торцевой поверхностью с плунжером насоса.55На чертеже показана секция долота,осевой разрез.Шарошечное долото включает лапу 1,заканчивающуюся цапфой 2, на которой с помощью подшипников смонтирована шарошка 3. Между цапфой и шарошкой имеется полость 4 опоры, герметизированная от окружающего пространства манжетой б., В лане 1 выполнщы полость 6 для вмещения смазочного материала и полость 7 с размещенным в ней объемным насосом с подпружиненным поршнем 8 и плунжером 9. В полости 6...

Номер патента: 994674

Опубликовано: 07.02.1983

Авторы: Жулаев, Митюрев

МПК: E21B 10/22

Метки: герметизирующий, опоры, узел, шарошки

...по меньшему диаметру с основанием цапфы 5, а по большему - через прикрепленное к лепесткам 2жесткое кольцо 6 с торцом шарошки 7.Остов 1 узла изготовлен из пружиннойлистовой стали, а жесткое кольцо 6 - изизносостойкого материала,В ненагружецном состоянии (фиг. 3)лепестки слегка изогнуты во внешнюю сторону (сплошная линия) или во внутрь (пунктирная линия).25Прц сборке герметизируюгцего узла и егомонтаже на цапфе каждый лепесток 2 остова 1 должен опираться непосредственносвоими концами в галтели на цапфе 5 ижестком кольце 6 с возможностью поворотаэтих концов в точках контакта, а сами лепестки устанавливаются таким образом,что прямая, соединяющая концы каждогоиз них составляет с осью цапфы уголменьший 90.При сборке секции долота шарашка 7...

Номер патента: 985438

Опубликовано: 30.12.1982

Авторы: Алпысбаев, Жулаев, Плеханов, Сейдуалиев

МПК: F04D 13/12

Метки: гидроциклонная, насосная

...электродвигателя 2 установлен вентилятор 14, а во вспомогательном гидроциклоне 4 по его оситрубопровод 15,фподсоединенный посредством воздушной линии 16 к области нагнетания вентилятора 14 и снабженный на выходе насадком 17, размеценным в пульпоотводящем патрубке 10 с образованием эжектора 18.Кроме того, во вспомогательном гидроциклоне установлены датчики 30 19 и 20 верхнего и нижнего уровня, а на воздушной линии 16 - клапаны 21 и 22, соединенные с датчиками 19 и 20.Установка работает следующим об разом.Жидкость с твердыми частицами поступает через тангенциальный входной канал 5 в полость основного гидроциклона 3, где приходит во вращательное 40 движение. Осветленная жидкость через сливной патрубок 6 подается на вход 11 насоса и...

Номер патента: 976010

Опубликовано: 23.11.1982

Авторы: Балабашин, Жулаев, Попов, Спивак, Трушкин, Юдин

МПК: E21B 10/24

Метки: герметизированной, долота, опоры, смазки, шарошки

...плунжера вниз охлажденньйсмазочнцй материал через нагнетательнцй клапан 13 и каналц 13 вцтесняется в полость 1 с)порц, ИЗ Которой церез каналц 12 Вцте.сняется нагретцйсмазоцнцй материал в полость б лубрикатора, где охлаждается, увеличениеобъема смазоцного матсриала в полости 6 компенсируется движением порпня 8 вверх.Повцшение интенсивности 1,иркуляции смазочного материала пои работедолота способствует охлаждению злеМЕНТОВ ОПОРЦ ШВРОЩЕК И СООтВЕтстВЕНно повцшает его долговечность,йвУстройство работает следуогИм об."Казанная дель достигается тем, что плунжер насоса установлен с 13 озможностью взаимодействия с амортизвтором.Па чертеже показана секция долота, осевой разрез.В )ровое шарошецное долото вк 3 тючает лапу 1, заканчи(3 аю 1;Зуюся...

Номер патента: 969974

Опубликовано: 30.10.1982

Авторы: Алпысбаев, Жулаев, Сейдуалиев

МПК: F04D 13/12

Метки: насосная

...лопастное колесо 10 и раоположенная между ним и насосом 1 радиТ. Аллы ев и И.Сейдуалиев ВСЕСОЮЗЮ Я ТЕХИИЧ сХХЛ азахский научно-исследовательский институ воднИрурщатва074 4 фективность отделения твердых включений и производительность установки. Составитель В. БойцовРедактор П. Макаревич Техредж,Кастелевич Коррект Макаренк 349/40 Тираж 678 ВНИИПИ Государственного комитетапо делам изобретений и откры 113035, Москва, Ж, Раушская ПодписноСССРийнаб д. 4/5 филиал ППП "Патент", г, Ужгород, ул. Проектная 3 9 Й 9 альная крыльчатка 11, а конический учаоток 5 корпуса 3 со стороны насоса 1 снабжен лесковым отводом 12.Насосная установка работает следующим образом. 5Двухфазная жидкость всасывается в корпус 3 гидроциклона и разделяется по фазам....

Номер патента: 969321

Опубликовано: 30.10.1982

Авторы: Алпысбаев, Жулаев, Сейдуалиев

МПК: B04C 5/16

Метки: гидроциклонная, насосная

...1.Гидроциклонная насосная установка с автоматическим промывным устройством содержит гидроциклон 1, к песковому патрубку 2, которого присоединена цилиндрическая эластичная поверхность барабана 3, имеющая диаметрально расположенные от969321 Формула изобретения ВНИИПИ Заказ 7 ЗВО/7 Тираж 639 ПолпиеноФилиал ППП Патент, г. Ужгорол, ул. Проекгная, 4 верстия 4, середина которых является приемной камерой 5 гидроэлеватора 6. Гидро- элеватор 6 представляет собой ось барабана 3, которая вращается за счет передачи 7 при помощи микродвигателя 8.В целях герметизации отверстий барабана, не участвующих в процессе, по периметру цилиндрической поверхности плотно прилегает упругое кольцо 9 из эластичного материала,Питание гидроэлеватора осуществляется от...

Номер патента: 918543

Опубликовано: 07.04.1982

Авторы: Алпысбаев, Жулаев, Кудайбергенов, Плеханов, Сейдуалиев

МПК: F04D 13/12

Метки: гидроциклонная

...4 рабочее колесо 5.центробежного насоса, а в верхней части конического участка 3- гидрозлеватор для удаления пульпы, причем в верхней части конического участка 3 на валу 4 размещено дополнительное колесо 6 с конусным нагнетательным патрубком 7, и гидроэлеватор образован последним и стенкой конического участка 3 корпуса 1.5 формула изоЬретения Составитель В,Бойцов РедактоР А.Долинич ТехРед И Тепер КоРРектоР С,ШекмаРЗаказ 2090/13Тираж 671 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва ЖРаушская наб д.4/5 Фщ аФилиал ППП "Патент", г.Ужгород, ул.Проектная, 4 3 9Гидроциклонная установка работает следующим образом.Осветленная фаза удаляется рабо" чим колесом 5 насоса, а твердые час" тицы...

Номер патента: 903558

Опубликовано: 07.02.1982

Авторы: Жулаев, Митюрев, Попов, Трушкин, Юдин

МПК: E21B 10/22

Метки: герметизированная, долота, опора, шарошечного

...под действием центробежных сил к периферийным 15торцам роликов и уплотнению, и повысить долговечность большого роликового подшипника и уплотнения, а вместес ними и долговечность опоры долотав целом, 20На чертеже изображена герметизированная опора шарашечного долота, общий вид,Герметизированнаяопора включаетшарашку 1, цапфу 2, периферийный роликовый подшипник, образованный роликами 3, беговой дорожкой 1 на внутренней поверхности шарошки и беговойдорожкой 5 на внешней поверхностицапфы, и уплотнение 6. Беговая дорож-зока 1 ограничена буртом 7 и внешнимторцом 8, прилегающим к уплотнению 6.На беговой дорожке шарошки выполненазамкнутая канавка 9. Плоскость,в которой проточена канавка 9, наклонена зк плоскости окружного сечения...

Номер патента: 866035

Опубликовано: 23.09.1981

Авторы: Атшабаров, Жулаев

МПК: E02B 7/42

Метки: бьефа, уровня

...размещенные по высоте сливные отверстия 14. Оголовок 15 гибкого шланга 8 перекрывается клапаном 16, связанным штоками 17, 18 и коромыслом 19, установленным на опоре 20, с поплавком 21. Поплавок 21 размещен в камере 22, сообщающейся с нижним бьефом 23 отверстием 24. Боковой колодец 5 соединен с нижним бьефом 23.Устройство для регулирования уровня бьефа работает следующим образом.866035 Формула изобретенияб 7 0 Составитель Т. Вострова Техред А. Бойкас Корректор Г. Решетник Тираж 696 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор И. ЮрковецкийЗаказ 8020/45 При отклонении уровня нижнего бьефа 23 от...

Номер патента: 818560

Опубликовано: 07.04.1981

Авторы: Атшабаров, Жулаев

МПК: A01G 25/00

Метки: водоподачина, оросительной, рисовой, системе

...способ регулирования водоподачи на рисовой оросительной системе, включающий подачу воды из распределительных каналов в картовые 15 оросители и чеки через водопропускные сооружения и поддержание заданных уровней воды в них средствами гидроавтоматики 2,1. Недостаток данного способа за в том, что осуществляется регу всего расхода воды, пропускаемо сительной системе, и не учитыва бенность водного режима рисовы Цель изобретения - повышен ности работы системы путем регу только изменяющегося во времен Достигается поставленная цель водоподачу осуществляют путем ния подаваемого расхода воды нпропускных сооружений. Затем плоские щитовые затворы 5 - 7 устанавливаются на определенный расход, равный постоянным составляющим потерь воды с...

Номер патента: 810885

Опубликовано: 07.03.1981

Авторы: Жулаев, Шайпитенов

МПК: E02B 9/04

Метки: водозаборное

...сверху; на фиг. 2 - разрез А - А фиг. 1; на фиг. 3 - то же, аксонометрия.На дне водотока, например канала 1, установлен бычок 2, на верхней поверхности которого выполнены отверстия 3 с решетками 4, Отверстия 3 сообщают поток воды с водоприемной галереей 5, которая соединена с каналом 6.По обе стороны бычка 2 установлены вертикальные ограждающие стенки 7, ориентированные вдоль потока воды. К передним граням ограждающих стенок 7 примыкают вертикальные направляющие стенки 8, установленные под углом к потоку с возможностью вертикального перемещения,В пазах ограждающих стенок могут устанавливаться затворы.Поток воды, проходящий по каналу 1, набегая на переднюю грань бычка и направляющие стенки 8, видоизменяется, при этом происходит...

Номер патента: 620528

Опубликовано: 25.08.1978

Авторы: Атшабаров, Жулаев

МПК: E02B 7/42

Метки: воды, каналах, уровня

...стопорным болтом 7 и опирается другим концом на поплавок 8. Поплавок 8 расположен в камере 9 гидроусилителя,имеющего водослив 10, соединенный трубопроводом 11 с верхним бьефом 12Входное отверстие трубопровода 11 имеет сороудерживающую решетку 13, выходное - перекрывается клапаном 1 связанным штоком 15 через коромысло 16 на шарнирной опоре 17 с поплавковым датчиком 18, фиксируемым болтом 19 на штоке 20. Поплавковый датчик 18 размещается в следящей камере 21, свя3 6205 ванной с нижним блефом 22 отверстием 23. Гидроусилитель 24 закрывается крышкой. 25.Устройство работаетследукщим обрВ- эсмеПоложение криволинейного затвора 2 определяется, уровнем воды в камере 9 гидроусилителя 24, который определяетФя расходом, поступающим по трубопро.воду...

Номер патента: 582357

Опубликовано: 30.11.1977

Авторы: Жулаев, Понер, Салов

МПК: E02B 8/02

Метки: водозабор, водоприемником, речной, фронтальным

...расположен промывной канал 4,10 в боковых стенках которого выполнены прорези 5. Промывной канал переходит в лульповод 6, перекрываемый затвором 7. Подачаводы,в канал З,производится дюкером 9.В связи с тем, что водоприемная аванкаме 15 ра 2 создает сопротивление речному потоку ив нее поступает воды меньше, чем протекаетв естественных условиях в русле на,шириневходного отверстия аванкамеры, перед нейвозникают симметричные (относительно оси)20 поперечные течения потока, направленные всторону сбросных отверстий,Поперечные течения формируются, в ос,новном, за счет придонных слоев, поэтомузначительная часть донных наносов, транс 25 портируемых на ширине водопрнемника, направляется в сбросные отверстия плотины 1.Уменьшению попадания донных...

Номер патента: 374233

Опубликовано: 01.01.1973

Авторы: Жангарин, Жулаев

МПК: C02F 1/38

Метки: водоприемное

...включающие циклонную камеру с входными тангенциально,направленными соплами, устана 1 вливаются на поверхности, вход жидкости и наносов осуществляется с одной стороны, что значительно уменьшает площадь входа.Цель настоящего иаэбретения - создание затопленного водоприемного устройства.,Предлагаемое устройство позволит увеличить площадь входа жидкости и улучшит условия осаждения и отсасывания осветленной жицкости, Достыгается это тем, что входные сопла циилонной камеры нового устройства выполнены щелевыми прорезями с направляющими пластинами, а сливной патрубок, размещенный в цилиндрической части циклонной камеры, выполнен в виде перфорированной трубы,Изобретение иллюстрируется чертежами.На фиг. 1 - общий вид устройства (разрез); на...

Номер патента: 335326

Опубликовано: 01.01.1972

Авторы: Жулаев, Попенко

МПК: E02B 8/02

Метки: пескогравиеловка

...по направлению течения потока ширину, донных порогов, примыкающих к промывной галерее, наносоперехватывающие отверстия которой расположены между порогами.На фиг. 1 изображена предложенная пескогравиеловка в плане; на фиг. 2 - разрез по А - А на фиг. 1,Пескогравиеловка включает ряд донных порогов 1 с шириной, увеличивающейся по направлению течения потока, промывную галерею 2 и наносоперехватывающие отверстия 3, расположенные между порогами 1.Донные пороги 1 установлены по ширине русла на некотором расстоянии друг от друга и имеют изменяющиеся заложения откосов боковых поверхностей,На чичие донных порогов вызывает перераспределение расхода воды по ширине русла, обуславливая возникновение поперечных циркуляций. Донные струи,...
