Инъектор для нагнетания закрепляющего раствора в скважины
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1359409
Авторы: Камплицкий, Попов, Тройнин, Цыков
Текст

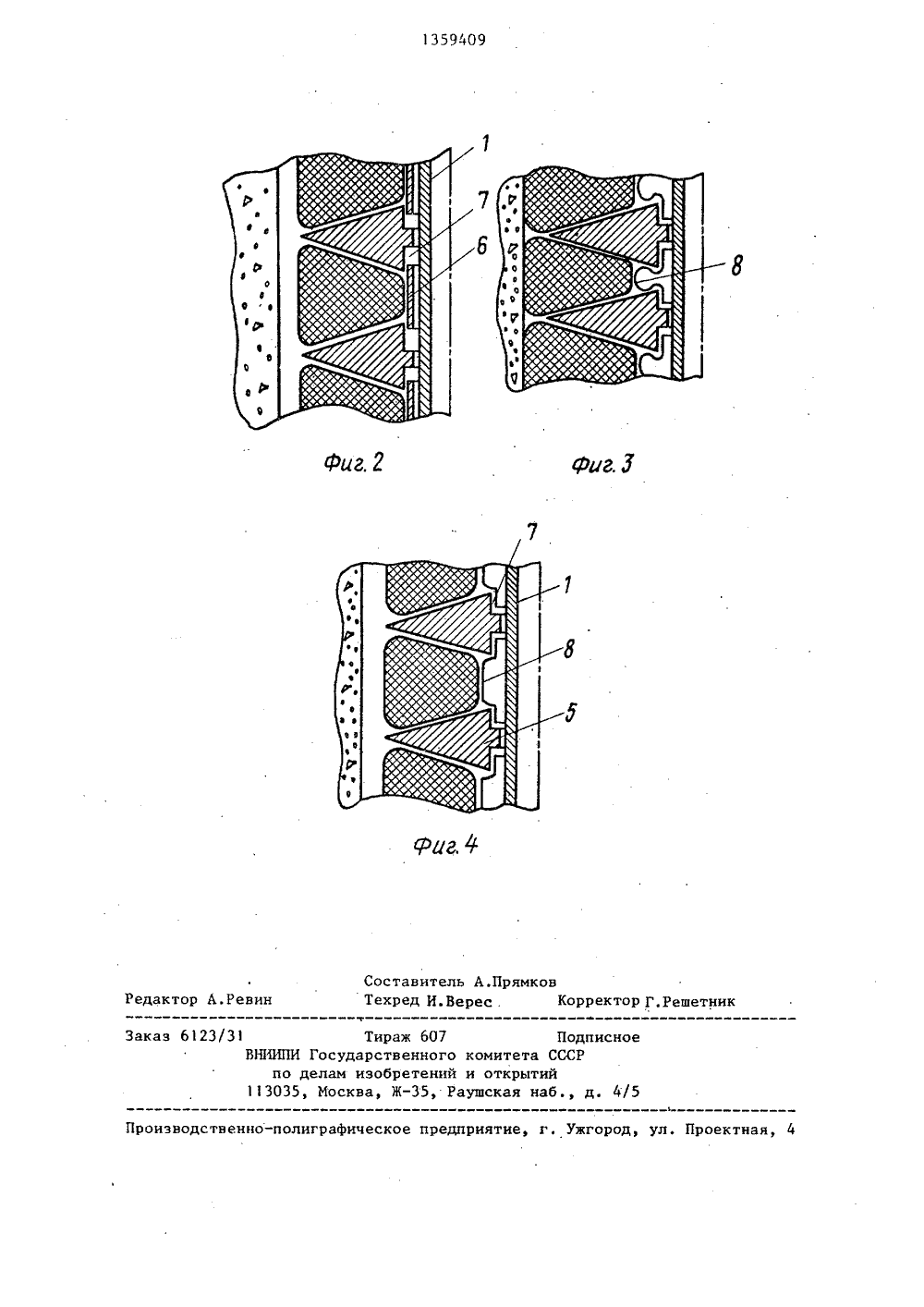

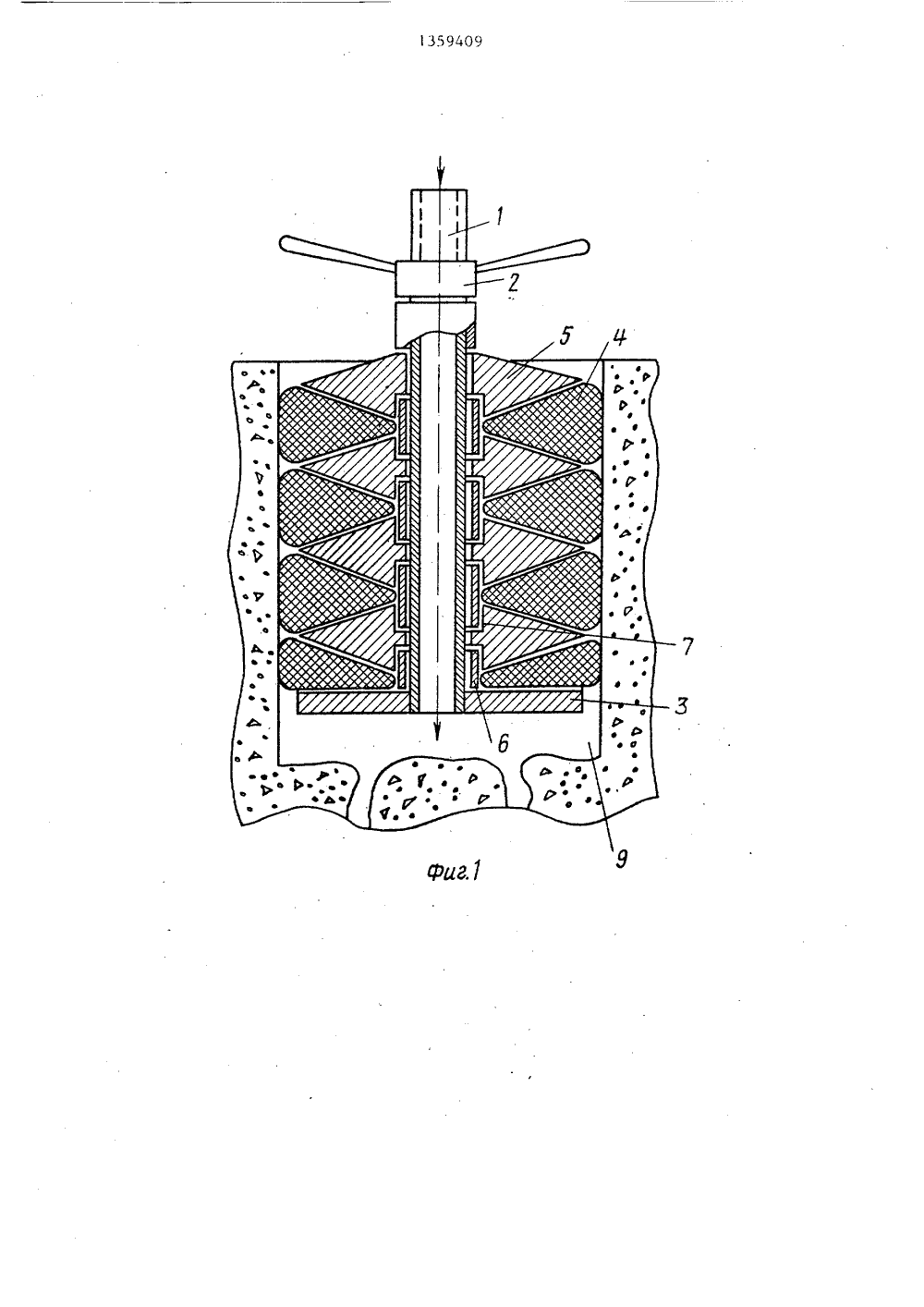

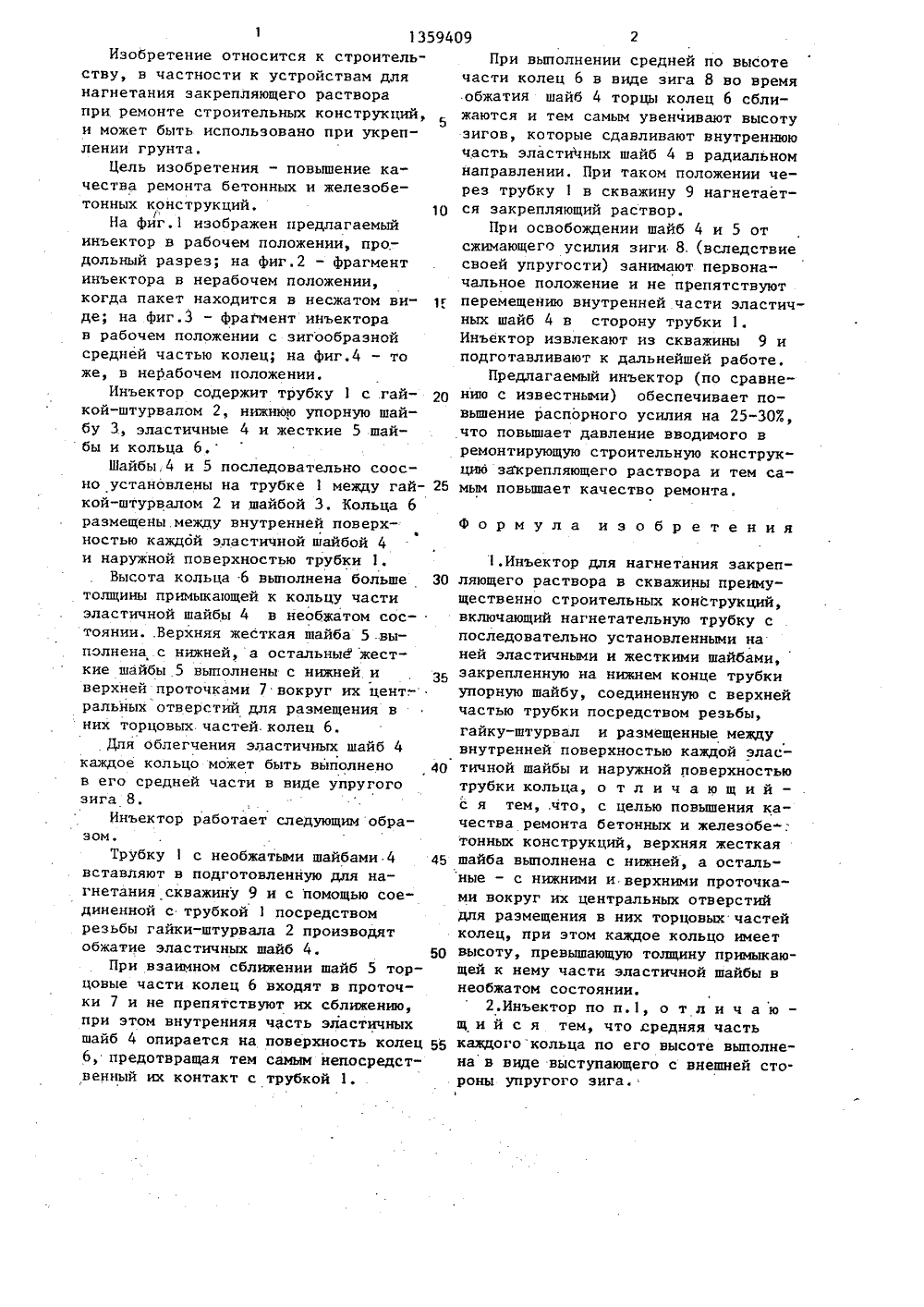

1.Инъектор для нагнетания закрепляющего раствора в скважины преимущественно строительных конструкций,включающий нагнетательную трубку споследовательно установленными наней эластичными и жесткими шайбами,закрепленную на нижнем конце трубкиупорную шайбу, соединенную с верхнейчастью трубки посредством резьбы,гайку-штурвал и размещенные междувнутренней поверхностью каждой эластичной шайбы и наружной поверхностьютрубки кольца, о т л и ч а ю щ и й -с я тем, .что, с целью повышения качества ремонта бетонных и железобе-тонных конструкций, верхняя жесткаяшайба выполнена с нижней, а остальные - с нижними и верхними проточками вокруг их центральных отверстийдля размещения в них торцовых частейколец, при этом каждое кольцо имеетвысоту, превышающую толщину примыкающей к нему части эластичной шайбы внеобжатом состоянии,2.Инъектор по п.1, о т л и ч а ющ и й с я тем, что средняя частькаждого кольца по его высоте выполнена в виде выступающего с внешней стороны упругого зига.1 1 135940Изобретение относится к строительству, в частности к устройствам длянагнетания закрепляющего растворапри. ремонте строительных конструкций,и может быть использовано при укреплении грунта.Цель изобретения - повышение качества ремонта бетонных и железобетонных конструкций. 10/На фиг.1 изображен предлагаемыйинъектор в рабочем положении, про;дольный разрез; на фиг,2 - фрагментинъектора в нерабочем положении,когда пакет находится в несжатом ви где; на .фиг.З - фрагмент инъекторав рабочем положении с зигообразнойсредней частью колец; на фиг.4 - тоже, в нерабочем положении.Инъектор содержит трубку 1 с .гайкой-штурвалом 2, нижнюю упорную шайбу 3, эластичные 4 и жесткие 5 шай бы и кольца 6.Шайбы,4 и 5 последовательно соосно установлены на трубке 1 между гайкой-штурвалом 2 и шайбой 3. Кольца 6размещены. между внутренней поверхностью каждой эластичной шайбой 4и наружной поверхностью трубки 1.Высота кольца 6 выполнена больше 30толщины примыкающей к кольцу частиэластичной шайбы 4 в необжатом сос- .тоянииВерхняя жесткая шайба 5 выполнена с нижней, а остальные жесткие шайбы 5 выполнены с нижней иверхней проточками 7 вокруг их цент-.ральйых отверстий для размещения вних торцовых. частей. колец 6.Для облегчения эластичных шайб 4каждое кольцо может быть выполнено 40в его средней части в виде упругогозига 8.Инъектор работает следующим образом.Трубку 1 с необжатыми шайбами 4 45вставляют в подготовленную для нагнетания скважину 9 и с помощью соединенной с трубкой 1 посредствомрезьбы гайки-штурвала 2 производятобжатие эластичных шайб 4. 50При взаимном сближении шайб 5 торцовые части колец 6 входят в проточки 7 и не препятствуют их сближению,при этом внутренняя часть эластичныхшайб 4 опирается на поверхность колец 556, предотвращая тем самым непосредственный их контакт с трубкой 1. 9 2При выполнении средней по высоте части колец 6 в виде зига 8 во время обжатия шайб 4 торцы колец 6 сближаются и тем самым увенчивают высоту зигов, которые сдавливают внутреннюю часть эластичных шайб 4 в радиальном направлении. При таком положении через трубку 1 в скважину 9 нагнетается закрепляющий раствор.При освобождении шайб 4 и 5 от сжимающего усилия зиги 8. (вследствие своей упругости) занимают первоначальное положение и не препятствуют перемещению внутренней части эластичных шайб 4 в сторону трубки 1.Инъектор извлекают из скважины 9 и подготавливают к дальнейшей работе.Предлагаемый инъектор (по сравнению с известными) обеспечивает повышение распорного усилия на 25-307., что повышает давление вводимого в ремонтирующую строительную конструкцию закрепляющего раствора и тем самым повышает качество ремонта,Формула изобретения1359409 Составитель А.Прямковедактор А.Ревин Техред И.Верес . Корректор Г.Решетни Заказ 6123 Тираж 607 НИИПИ Государственного к по делам изобретений и 13035, Москва, Ж, Раушсное По итета СССткрытии кая наб 4/5 зводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная
СмотретьЗаявка
4047180, 01.04.1986
ПРОЕКТНЫЙ ИНСТИТУТ "ВОРОНЕЖКОЛХОЗПРОЕКТ"
ЦЫКОВ ПЕТР АЛЕКСЕЕВИЧ, ТРОЙНИН ВИКТОР ЕФИМОВИЧ, КАМПЛИЦКИЙ ВЛАДИМИР ПЕТРОВИЧ, ПОПОВ ВАЛЕРИЙ СТЕПАНОВИЧ
МПК / Метки
МПК: E02D 3/12
Метки: закрепляющего, инъектор, нагнетания, раствора, скважины
Опубликовано: 15.12.1987
Код ссылки
<a href="https://patents.su/4-1359409-inektor-dlya-nagnetaniya-zakreplyayushhego-rastvora-v-skvazhiny.html" target="_blank" rel="follow" title="База патентов СССР">Инъектор для нагнетания закрепляющего раствора в скважины</a>
