Петрухин

Номер патента: 748876

Опубликовано: 15.07.1980

Авторы: Бочарова, Гавритенков, Петрухин, Попов, Садовников

МПК: H03K 17/58

Метки: бесконтактный, оптоэлектронный, переключатель

...в рабочемсостоянии; на фиг. 3 - возможный вариант выполнения переключателя схЬласноизсбретению", на фиг. 4 - переключатель,изсбражешый на фиг. 3, в рабочем поло" жении.Переключатель (см. фиг. 1) содержитизоляционный корпус 1, воздействующий механизм, включающий кнопку 2, соединенную столкателем 3, в котором с воаиожностью 76 4возвратно-поступательного перемещенияжестко закреплен постоянный магнит 4,возвратную пружину 5, управляющий механизм, включающий разделительную изоляционную перегородку 6, и двух магнитопроводов 7, 8 в форме сегментов круга, хорды которых параллельны, а сегменты установлены с зазором относительнодруг друга, но образуют герметичное соединение с участком 6 и корпусом 1. Каждый сегмент 7, 8 лежит напротив одногоиэ...

Номер патента: 746531

Опубликовано: 05.07.1980

Автор: Петрухин

МПК: G06F 15/00

Метки: логический, процессор

...мультиплексоры 7 на функции связи разрядов дополнительных регистрови одновременно подключают выходы определенных регистров 6 к информвционЗОным входам блока памяти через мультиплексоры 4 для записи информации издополнительных регистров в блок памятипри поканвльных прерываниях. Запись обрабатываемой информации осуществляет 35ся в регистры 6 через первый дополнительный регистр 6, выходы которого являются выходами устройства, Таким образом, дополнительные регистры образуют общий регистр сдвига, выходные разря 40ды которого могут быть соединены непосредственно или между каждым из нихможет быть включено от одного дою разрядов через мультиплексоры 7 , Чтение информации при прерываниях осущест 45вляются из разрядов +,...

Номер патента: 743920

Опубликовано: 30.06.1980

Авторы: Голод, Дорин, Зепалов, Коробов, Красильников, Петрухин

МПК: B65G 13/00

Метки: круглых, лесоматериалов, транспортировки

...силы. При этом неподвижную плоскость 2 (плоскость приложения тормозящих сил)устанавливают под углом + а к оси вращения ОМ цилиндра (см. фиг. ) за счет чего и достигается перемещение лесоматериала в направлении стрелки А. За счет установки плоскости 2 под углом - а к оси вращения ОМ цилиндра(см. фиг. 2) достигается перемещение лесоматериала в направлении стрелки В.Таким образом, изменение направления перемещения круглых лесоматериалов на противоположное осуществляется путем поворота плоскости, причем цилиндр 1 при этом вращается непрерывно в одном направлении (по стрелке С). Скорость перемещения круглых лесоматериалов в том или ином направлении тем больше, чем больше абсолютная величина угла а, изменяющаяся в пределах от +5 до -5....

Номер патента: 740446

Опубликовано: 15.06.1980

Авторы: Бушмелев, Власов, Волохонский, Воронин, Катаев, Курлыкин, Петрухин, Шурыгин

МПК: B23K 25/00

Метки: кокиль, сварки, электрошлаковой

...4 и материала подаваемого в шлаковую ванну 6 электрода 7.При соединении расходуемых электродовс различным поперечным сечением приме- явняются соответственно и панели другой формы, чем описанные выше, но место установки и размеры пластин остаются в указанныхпределах,Пример. А - 550. Сварку расходуемыхэлектродов из стали 40 Х 2 НМА проводят, например, следующим образом.Предлагаемый кокиль закрепляют настеллаже установки А - 550 в рабочей зонеи на стеллажи кладут свариваемые электроды 4 таким образом, чтобы свариваемыеторцы электродов находились во внутренней полости, образуемой двумя боковыми 1и одной нижней 2 графитовыми панелями,снабженными медными водоохлаждаемымипластинами 3, установленными в пазах панелей 1 и 2 предлагаемого...

Номер патента: 739660

Опубликовано: 05.06.1980

Авторы: Петрухин, Шилин

МПК: G12B 1/00

Метки: микроперемещений, предметный, столик

...и два механизма 4 микропочачи.Механизм 4 микроподачи содержит дифференциапьный винт 5, ввернутый во втупку 6, и цилиндрическую втулку 7, шарик 8, размещенный одновременно в конической поверхности 9, выпопненной в торце подвижной ппошадки 1, и в приз матическом пазу 10, выполненном в ципиндрической втулке 7, штифт 11, вхо3 73966 дящий в паз 12 цилиндрической втулки 7 и фиксирующий последнюю от проворота.М икроперемещения предметного стол яка осуществляются следующим образом.Измерительный датчик или исследуемый предмет устанавливаются на подвижную плошадку 1 устройства. Перемещение площадки 1 с исследуемым предметом во взаимно перпендикулярных направлениях осуществляется путем вращения винта 5, причем резьба во втулке 6 имеет...

Номер патента: 739026

Опубликовано: 05.06.1980

Авторы: Бортников, Воробьев, Гончар, Зимина, Иваницкий, Петрухин

МПК: C04B 15/02

Метки: смесь, сырьевая, ячеистобетонных

...вес,%; компоненты, вес,%;Порообразователь 0,05-0,25Смесь гликолей или 3 тнлендиа минкубовые остатки про- Триэтилендиаминизводства гексамети- Высшие диаминылендиаминов 1 тетра, пента, гексаГипсовое вяжущее метилендиаминь) Остал ьное 0,1-1520- 40 0,1 - 0,5 Остальное Табл ица 1 Составы исходных сырьевых материалов, вес,% псовое вяжущее 99,8 9,2 уЗ Г 1 орообразов,2 месь гликолей Кубовые остатк производсметиленд а гексаинов Подготовку сырьевых материалов и приготовление смеси осуществляли обычными приемами, принятыми для технологии производства ячеистых бетонов, Добавку вводили в смеситель совместно с водой затворения непосредственно при приготовлении смеси, В качестве гипсового вяжущего испольэовали фосфогипсоцементнопуццолановое...

Номер патента: 735890

Опубликовано: 25.05.1980

Авторы: Иванов, Петрухин

МПК: F27B 7/20

Метки: барабанная, печь, термообработки

...на опорных роликах 3 и посредством цепной передачи 4 соединен с приводом 5. Камера1 разделена, на тепловые зоны, в каждойиз которых установлен электрокалорифер6, соединенный воздуховодами 7 с нагиетателщой стороной рабочего колеса 8 веитилнтора 9,В обечайке барабана 2, на участкахио ео длине, соответствующих тепловым3 , , 7358зонам; вьполнены продольные пазы 10,.йесколько рядов равномерно по окруж.ностй.Барабан 2 снабжен направляющими елементами 11, образующими, с наружной поверхкостью барабана 2 полости 12 дляпрохода газа,Число и расположение направляющих:элементов 11 и пазов 10 соответствуютдруг другу причем элементы 11 (и соответственнополость 12) перекрываютнлощади пазов 10,Для йнтенсивного перемешивания деталей и турбули 5...

Номер патента: 732855

Опубликовано: 05.05.1980

Авторы: Петрухин, Федянин

МПК: G06F 7/00

Метки: однородная, среда

...начертеже, Она содержит первый коммутатор 1, второй коммутатор 2, регистр 3,элемент запрета 4 схему сравнения 5,группу управляющих входов 6 устройствауправляющий вход 7 устройства, информационные входы 8 устройства,Эаемент запрета 4 при подаче сигнала на разрешающий вход разрешает передачу информации с входов на выходы элементаОднородная среда работает следующим 15образом,В начале работы в каждый регистрвводится настроечная информация, указывающая номера выходов первого коммутатора, и состоящая из номера ячейки и 20номера ее выхода, закодированныхнапример, двоичным кодом,Если размерность общего коммутатораЙ Х И, а ячейки й х О, то разрядностькодов для кодирования номера ячейки будет Ьзд - , а номера выхода этойМячейки Род и . Общая...

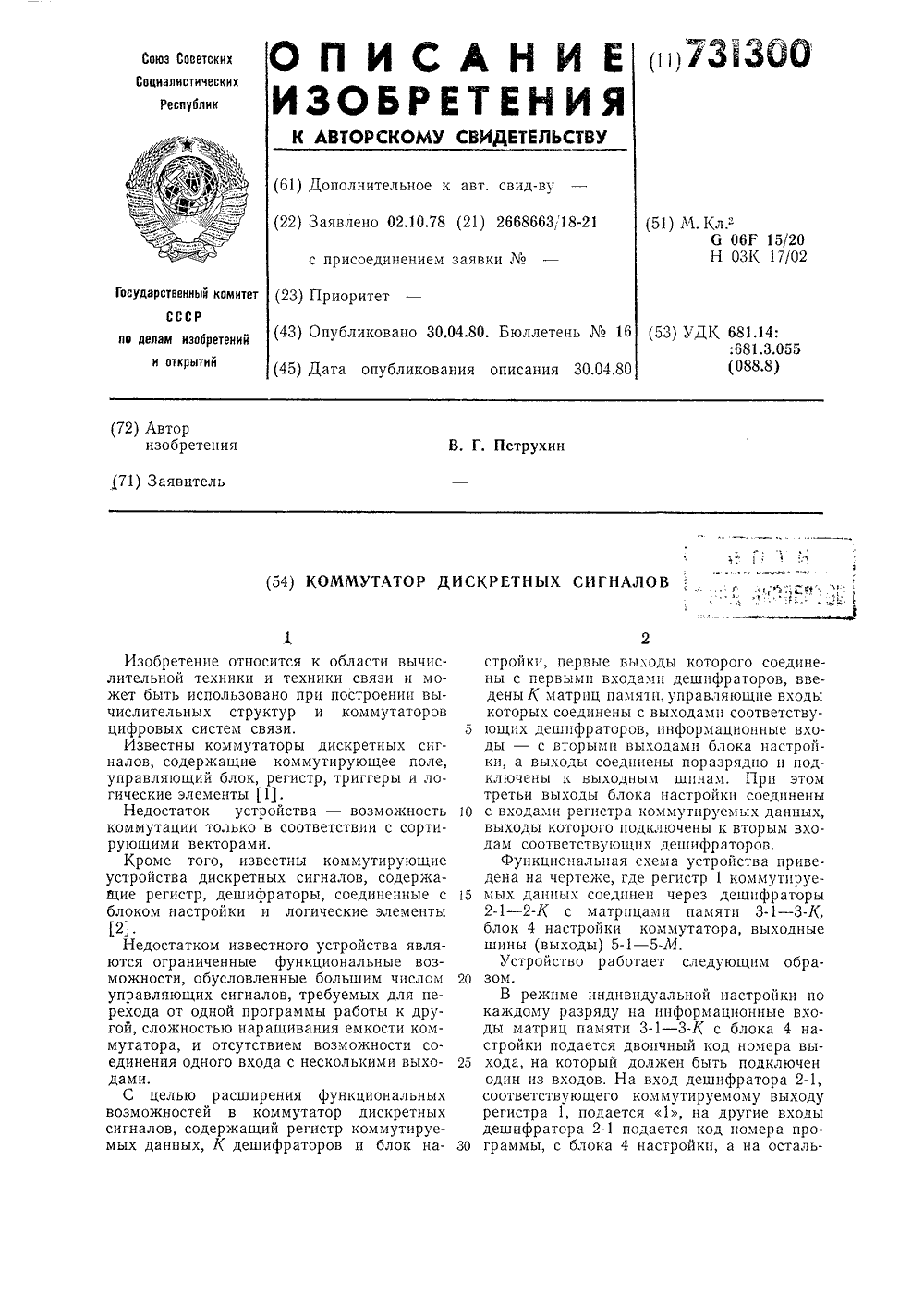

Номер патента: 731300

Опубликовано: 30.04.1980

Автор: Петрухин

МПК: G06F 15/20

Метки: дискретных, коммутатор, сигналов

...памяти 3-1 - З-К. 15Для работы устройства по сортирующим векторам в матрицы памяти 3-1 - 3-К записывается последовательность выходов (коды выходов могут быть зашиты в матрицу постоянных запоминающих устройств). 20Для настройки на выполнение системы булевых функций в матрицы 3-1 - 3-К памяти записываются результаты решений булевых функций по каждой из программ. В режиме коммутации по программе блок 4 25 настройки выдает код программы на входы дешифраторов 2-1 - 2-К, а коммутируемые сигналы выдаются из регистра 1 данных на входы дешифраторов 2-1 - 2-К, т. е. на входы дешифраторов 2-1 - 2-К будут поданы З 0 адреса соответствующих ячеек памяти, в результате чего по 1-му разряду матриц памяти 3-1 - 3-К будет считана 1, соответствующая 1...

Номер патента: 573006

Опубликовано: 05.04.1980

Авторы: Абакумов, Буторин, Лукин, Петрухин

МПК: C06C 7/02

Метки: капсюлей-детонаторов, маркировки

...вала 8 и для вала 9. На эксцентрич,ные шейки вала 8 напрессэваны подшипники 10 и 11. Эксцентрик вала 8, на которыйнапрессован,подшипник 10, выполнен с эксцентриситетом большим, чем эксцентрик,на который напрессован подшипник 11. По 20.водок 12 закреплен,на конце вала 8, другой конец которого снабжен жестко насаженной рукояткой 13. На валу 9 закреплены шестерня 14 и,кулиса 15, в фигурныйпаз которой входит поводок 12. 25В направляющей поперечины 7 расположена рейка 1 б, соединенная с пуансоном 17.Рейка б находится в постоянном зацеплении с:шестерней 14, В поперечине 7 размещен шариковый фиксатор 18,30Устройство для маркировки капсюлейдетонаторов работает следующим образом.Подвижная часть устройства относительно неподвижной может...

Номер патента: 724424

Опубликовано: 30.03.1980

Авторы: Демат, Лыкин, Петрухин, Сергеев, Тимофеев, Шер

МПК: B66C 1/12

Метки: аппаратов, грузозахватное, колонного, монтажа, типа

...крепления устройства на поднимаемом 15 аппарате 6. На оси 2 шарнирно установлена дополнительная обойма 7 для крепления вспомогательным стропом 8 грузозахватного устройства к основанию аппарата 6. На корпусе шарнирно установлено 20 приспособление 9 для соединения устройства с грузоподъемным механизмом 10 с помощью оси 11,Грузозахватное устройство работает следующим образом.25 Грузоподъемным механизмом 10 подводят грузозахватное устройство к поднимаемомуаппарату 6 и закрепляют его на аппарате с помощью стропа 5, который плотно охватывает поднимаемый аппарат 6 и 30 прижимает к нему корпус 1. Затем соеди3няют обойму 7 грузозахватного устройства с основанием поднимаемого аппарата 6 вспомогательным стропом 8. После этого начинают подъем...

Номер патента: 718648

Опубликовано: 29.02.1980

Авторы: Андреев, Петрухин

МПК: F16D 13/56

Метки: муфта, фрикционная

...усилие пружин 13 воспринимает и комплект дисков в виде осевого сжимающегоусилия. 3 то усилие передается и на ведомьш диск 9. 11 оследнии остается неподвижным до тех пор, пока осевое усилие меньшеусилия предварительного сжатия пружины17 и может перемещаться до упора в реборду 8, если осевое усилие больше усилиясжатия пружины. Благодаря трению междуфрикционными дисками 2 и 7, при вращении полумуфты 1 муфта будет передаватьна вал ч крутящий момент, величина которого пропорциональна усилию сжатия дисков,Соотношение долей усилия пружин 13,воспринимаемых комплектом и механизмомвыключения 18, зависит от суммарной характеристики комплекта дисков и пружин17, а также потерь на трение в сопряжениизубьев дисков и венцов барабанов....

Номер патента: 709519

Опубликовано: 15.01.1980

Авторы: Вайнштейн, Демат, Петрухин, Сергеев

МПК: B66F 11/00

Метки: вертикальных, конструкций, подъема

...3 - разрез Б-Б фиг. 1. ЕРТИКАЛЬНЫХ КОНСТРУКЦИЙ3 709519Для подъема верхней части конструкции устройство содержит грузоподъемный .механизм 12, а для перемещения еенижней части на фундаменте расположенполиспаст 13.5Поднимаемую конструкцию 1 выкладывают по оси симметрии фундамента 7так, чтобы узел строповки конструкции 1к грузоподъемному механизму 12 былрасположен примерно на расстоянии1,5 м от оси симметрии фундамента,при этом основание конструкции 1 должноопираться на полозья 5, расположенныепо бокам корпуса конструкции 1 и установленные на направляющих 6, закрепленных на приливах 8 фундамента 7,Верхнюю часть конструкции 1 стропятк грузоподъемному механизму 3.2, аустройство крепят с помощьюстропа кполиспасту 13, второй конец которого2...

Номер патента: 704711

Опубликовано: 25.12.1979

Авторы: Булетова, Кваша, Петрухин, Тринчер

МПК: B22C 1/22

Метки: литейных, смесь, стержней, форм

...за счет образования легкоплавких систем, что снижает величину термических напряжений, и, соот704711 ветственно, устраняет растрескивание стержней и форм и образование дефекта - просечки. При содержании в смеси хлОристого цинка менее 0,4 ухудшается фгорячая прочность 1 смеси, а при его содержании свыше 1,2 - ухудшается текучесть ихолодная прочность 1Таблица 1 ей, вес,3 4 5 б 25 1,5 2,5 3,52,5 2,5 0,7 Ни зк ов язк ое минеральное масло 0,3 Хлористый цинк 0,3 Огнеупорный наполнитель 97,2 99,1 96,0 99,6 96,2 99,8 В табл. 2 представлены физико-механические и технологические свойстТаблица 2 физико-механическии технологическиесвойства 5 Горячая прочност кгс см 2 фО 2 к 5 4 кО б 4,8 14,9 1,2 1 есть нет нет нет нет 10 мм т ет нет есть ет...

Номер патента: 703299

Опубликовано: 15.12.1979

Авторы: Жданов, Журавлев, Коваленко, Косяков, Невров, Петрухин

МПК: B23Q 3/06

Метки: блокировки, оптических

...дляблокировки устанавливается на выступы10 базировочного стола 11. Оптическиедетали 12 устанавливаются между неподвижной 1 и подвижной 2 губками.Работает устройство следующим образом. Устройство для блокировки оптическихдеталей устанавливается на базировочный стол 11 так, чтобы неподвижная губка 1 и направляющий элемент 3 опирались на выступы 10. При этом должна быть обеспечена параллельность направ 40ляющего элемента 3 поверхности базировочного стола 11,С двух сторон направляющего элемента 3, между неподвижной 1 и подвижной 2 губками; устанавливают заготовки оп 45тических деталей 12 так, чтобы плоскости заготовок, подлежащие обработке, лежали на поверхности базиповочного стола.Затем с помощью пневмоцилиндра 7 через шток 6 сообщают...

Номер патента: 698813

Опубликовано: 25.11.1979

Авторы: Борисовский, Касабян, Коконин, Колманович, Матвейко, Петрухин

МПК: B60T 17/22, G01L 5/28, G01M 17/00 ...

Метки: испытаний, систем, средств, стенд, торможения, транспортных

...и скорости через тахогенератор и с тормозом испытуемой системы,например, через датчик данления.Кроме того, стенд содержит вычислитель 11 траектории, связанный черезтахогенератор с маховиком через датчики моментов 12 с имитаторами 7 и смоделью 13 системыуправления транспортным средстном, устройство 14, моделирующее реакцию водителя, и регистратор траектории 15,Иа схеме также показана испытуемая 45система, 16 с датчиками растормаживания 17 и тормозами 18 левого и правого колес.Перед испытаниями датчики 17 снигмают с колес испытуемой системы 16и уСтанавливают на стенд,. подключаяк имитаторам 8 колес. В махонике 2запасается энергия, за счет которойпроисходит вращение имитаторов 8 идатчиков 17. В электронные блоки 10 55вводится...

Номер патента: 698606

Опубликовано: 25.11.1979

Авторы: Кошелев, Петрухин, Рябинов, Самсонов, Сухой, Черняев

МПК: A23K 1/16

Метки: добавок, концентратов, питательных, порошкообразных, сыпучих

...с кормом 602в желудочно-кишечный тракт они могут адсорбировать .другие витамины из кррма и выводить их из организма животного, поэтому животные не получают того количества .биологически активных 65 веществ, которое необходимо для ихнормального роста и развития,Все это снижает питательные достоинства и эффективность и "пользования корма в целом.Цель изобретения - разработка более простого способа получения порошкообразной формы холннхлорида, который позволил бы изготавливать сыпучийнеагрессивный продукт с высокой концентрацией активного вещества, повышающий питательную ценность и эффективность использования корма,Это достигается тем, что при осуществлении известного способа получения порошкообразного концентратахолинхлорида...

Номер патента: 697870

Опубликовано: 15.11.1979

Авторы: Меньшиков, Петрухин, Преображенский

МПК: G01N 3/10

Метки: гидравлическое, испытания, многокомпонентном, нагружающее, нагружении, образцов, трубчатой, формы

...полуколец 11, неподвижный захват 2, испытуемый образец 13, каналы14 -23 для подвода рабочей среды, съемный корну( 24, гидропанель 25.Работа устройства осуществляется след юним ооразом.На образец 13 надевают полукольца 11 и нижнюю накиднуо гайку 10. После этого вращением нижней накидной гайки 10 торец образца притягивают к неподвижному захвату 12. На закрепленный образец 13 надевают верхнюю гайку 10 и полукольца 11. На резьбу конца штока 3 навинчивают подвижный захват 8, и при помощи верхней накидной гайки 1 О и п 11 верхний торец образца притягивается к подвижному захвату 8. Нагружение образца внутренним давлением осуньествляется при подводе рабочей среды по каналам 22 и 4.5 Нагружение образца растягивающим усилием осугцествляется при...

Номер патента: 696446

Опубликовано: 05.11.1979

Авторы: Никитина, Петрухин

МПК: G06F 7/38

Метки: адаптивное, вычислительное

...матрицу 3 могут быть подключены к входу любого ЭП, Выходы ЭП через элементы И 9 и коммутирующую матрицу 3 также могут быть подключены к входам ЭП для образования кольцевых регистров и выполнения операций циклического сдвига. Коммутирующая матрица 3 позволяет образовывать обратные связи и последовательное соединение МЛЭ 7 через ЭП и коммутирующую матрицу, 2, При этом ЭП выполняют. фун кции нормализуюших элементов. Элементы И 11 соединяют выходы и входы ЭП при подаче сигналов из блока управ-. ления, 8 на вторые входы схем И, позволяя тем самым образовывать последова тельные регистры сдвига. В противномслучае осуществляется параллельная работа ЭП. Выходы блока управления 8, подключенные к ЭП, обеспечивают выполнение операций .сброс и сдвиг....

Номер патента: 270175

Опубликовано: 30.09.1979

Авторы: Карцев, Котова, Петрухин, Устинова

МПК: A61B 5/00

Метки: анализатора, зрительного, исследования, комплексного, прибор

...освещаются осветителем 4 с электролампочкой 5. Осветитель 4 может быть прикрыт затвором б с помощью рукоятки 7. Конструкция затвора 6 позволяет полностью закрыть осветитель 4 или осветить оптотипы через синий светофильтр с заранее установленной щелью в затворе б с помощью рукоятки 8 с делениями, червяка 9 и поворотной шторки 10 с четырьмя прорезями.У задней стенки прибора на расстоянии 25 - 26 мм от глаз меняются оптотипы в зависимости от используемой методики исследования. Задняя стенка прибора окрашена белой матовой эмалью и является экраном для дезадаптации. Установленная освещенность экрана и других подаваемых оптотипов равна 150 люкс.Для определения контрастной чувствительности используется экран 11 с четырьмя оптотипами:...

Номер патента: 687073

Опубликовано: 25.09.1979

Авторы: Борщ, Петрухин

МПК: C07D 213/74

Метки: 2-октиламинопиридин, извлечения, иридия, качестве, реагента, родия, экстракционного

...ф 0,02 константа распределения амина и его солянокислой солимежду хлороформом и водой, соответственно дКв = 5,94 ф 0,05 и ЙКзф 4 Щ ДюНСГ= 2,49 ф 0,03; константа экстракцииНСФ ЫЯКе - 4,13 Й 0,03),П р и м е р . К 1 молю тонкоизмельченного амида натрия прибавляютпри перемешивании 1 моль свежеперегнанного 2-аминопиридина, растворенного в 100 мл сухого толуола. Медленно поднимают температуру до 100 Си выдерживают до прекращения выделения пузырьков газа (БН 3) . Не охлаждая, прибавляют порциями 1 моль сухого бромистого октила и нагревают принепрерывном перемешивании еще 1520 ч, Непрореагировавший амид натрияразрушают водой, органический слойотделяют, водную фазу насыщают поташом и промывают порциями 200.мл толуола. Соединенные вытяжки сушат...

Номер патента: 686911

Опубликовано: 25.09.1979

Авторы: Дмитриев, Зубков, Колочкин, Петрухин, Семенов

МПК: B60K 41/06

Метки: коробкой, передач, средства, ступенчатой, транспортного

...контакт 40.2 включен параллельно размыкающему контакту 26.6 в цепь датчика обратной 5 связи. Размыкающий контакт 40.3 реле длительности отсечки установлен :в цепь управления соленоидом 39 с целью освобождения стопора для предотвращения вывода рычага топливного расоса гидроцилиндром за пределы минимальных оборотов двигателя во в-.ором режиме синхронизации.Датчики 1 и 3 выполнены одинаковыми. Они имеют кулачки 44, к которым пружинами 45 прижимаются подвижные сердечники трансформаторных элементов 46, имеющих первичные обмотки 47, включенные к генераторам переменного тока 48, и вторичные обмотки 49, включенные на выпрямители 50.Для наглядного представления о последовательности работы элементов устройства на Фиг. 2, а дана циклограмма...

Номер патента: 682647

Опубликовано: 30.08.1979

Авторы: Власов, Глебов, Загороднюк, Петрухин

МПК: E21C 35/24

Метки: горной, движением

...луч 2 отклоняется отклоняющей призмой 20, закрепленной в выработке, в соответствии с радиусом кривизныучастка движения щита. Части прямого оптического луча, отраженного от триппельпризмы 12 светоделительным зеркалом 26,направляются на соответствующие входы 30лазерного дальномера 22, При этом используется фазовый способ, обеспечивающийнеобходимую точность измерения расстояния. Разность фаз между сигналами фотоприемника 24 и фотоприемника 25 соответствует расстоянию до щита.Сигнал с дальномера 22 поступает напривод 21 поворота, который осуществляетповорот зеркальной отклоняющей призмы20 в функции пути в соответствии с кривизной проходимого щитом участка,С выхода дальномера 22 подается такжесигнал на модулятор 23, при помощи...

Номер патента: 670347

Опубликовано: 30.06.1979

Авторы: Голод, Дорин, Зепалов, Коробов, Красильников, Петрухин

МПК: B07C 5/14

Метки: круглых, лесоматериалов, сортировки

...стрелки А). Ролик 2 приводится во ьращение от электродвигателя 3 в нанравлении от бокового щита 4 (по стрелке Б). Последний поворачивают, например при помоцци гидроцилнндра 6, относительно его вер3тикальной аси 5, обеспечивая при этом аспрый угол между осью вращения приводного ролика 2 и боковым щитом 4. При этом лесаматериал начи 1 нает вращаться ьщруг своей продольной аси и перемещаться в направлении стрелии С если бокавой щит 4 находится в положении 1, в направлении стрелки Е и если боковой щит нахадипся в положении 11 (изображено пу 1 нкпирам). Нйпфйвлвние пвремещения лесаматвриалав выбирает оператор, осуществляющий оценку их по качественным признакам. Рассортированные лесаматериалы выносятся из устройства при помощи продольных...

Номер патента: 665120

Опубликовано: 30.05.1979

Авторы: Курзель, Петрухин

МПК: F04B 1/04

Метки: гидромашина, радиально-поршневая

...в осевой расточке 6 блока цилиндров 5 цапфу 11, снабженную осевым каналом 12 с полостью 3 низкого давления крышки 2 и распределительными окнами 13, периодически сообщающимися с окнами 8 осевой расточки 6 блока цилиндров 5, а также размещенный между блоком цилиндров 5 и ЗО крышкой 2 распределительный диск 14 с665120 7 г 1 П Поиск аказ 1133/1 д.334 ираж 7 Подписи ипография, пр, Сапунова, 2 3аксиальными каналами 15 для сообщения окон 9 каналов на торце блока с кольцевой полостью 4 высокого давления. Распрсделительный диск 14 выполнен зацело с цапфой 11 и последняя снабжена хвостовиком 16, введенным в полость 3 низкого давления. В зонах сопряжения хвостовика 1 б и распределительного диска 14 с крышкой 2 установлены уплотнительные элементы...

Номер патента: 662792

Опубликовано: 15.05.1979

Авторы: Алкин, Беляев, Богданов, Литвак, Макарцев, Петрухин, Ройтер

МПК: G01B 7/00

Метки: датчик, положения

...поперечного проводника 8 выполнена кратнойшагу компенсируемой гармоники, а два крайних проводника выполнены одинаковой шириныНа фиг. 3 средний проводник выполненв виде двух ветвей из параллельных проводников 13 и 14, соединенных последовательнос проводниками 15 и 16. Соединения выполнены проводниками 17, 18, 19, 20.Уменьшение. погрешностей при укаэаннойконфигурации секций иллюстрируется фиг. 4,где показаны два положения 21 и 22 печат6627924клеммах 29 и 30 будет равна нулю в обоихуказанных положениях головки. Формула изобретения п м и н Составитель Е Текред О, Луго Тираж 888 ЦН И И П И Государствейиого по делам изобретений 113033, Москва, Ж - 33, Рау лиал ППП Патентэ, г. Ужго. Швеая Редактор С, Хейфиц аказ 2880/42 ных плат головки,...

Номер патента: 657243

Опубликовано: 15.04.1979

Авторы: Карсавин, Петрухин, Шаныгин

МПК: G01B 13/18

Метки: датчик, пневматический, поворота, угла

...сопел 9-13, расположенных ц теле неподвижной втулки 14,и многозубого диска 15 с равномернорасположенными по окружности зубьями16 счетчик 17 импульсов, преобра657243 дЧа ---36 О и,. дн Формула изобретения 3зователь 18 импульсов и регистрирующий прибор, представляющий собойцифровое табло 19 и цифропечатающуюмашину .20.Площадь каждого зуба 16 равна проходному сечению каждого из сопел9 - 135Датчик работает следующим образом.Клапан.1 поддерживает постоянноедавление рабочего тела (жидкости илигаза) перед жиклерами 2. Рабочее тело через жиклеры 2. поступает на входы клапанов 3-7,Состояние клапанов(открыт, закрыт)зависит от взаимоположения зубьев 16и сопел 9-13, т,е. от угла поворотадиска 15. 15Поскольку расход через какой-либоклапан достигает...

Номер патента: 653157

Опубликовано: 25.03.1979

Авторы: Борисовский, Касабян, Колманович, Петрухин

МПК: B60T 17/22, G01M 17/00

Метки: испытаний, колес, систем, средств, стенд, торможением, транспортных

...4 момента сцепления колесас покрытием дороги (например, электромагнитная порошковая муфта), имитатор 5колеса и датчики скорости 6 и 7 (например, тахогенераторы). Стенд содержит также электронные блоки 8, 9 и 10,выходы которых связаны с управляющими элементами, например с обмоткамиуправления имитаторов моментов и силсопротивления, а входы - с имитатором 1кинетической внергии и имитатором 5колеса через датчики 6 и 7 и с тормозом испытуемой системы например спомощью датчика давления,4На чертеже также показана испытуемая система 11 с тормозом 12 и датчиком 13 растормаживания. Перед испытанием датчик 13 снимают с колеса системы 11 и устанавливают на стенд, подключая к имитатору 5 колеса, В блок 8 вводится информация, определяющая моменты...

Номер патента: 653107

Опубликовано: 25.03.1979

Авторы: Голод, Долматов, Красильников, Петрухин, Харькин

МПК: B27L 1/00

Метки: блок, групповой, ножевой, стволов, сучьев, установки

...параллельно отбойной стенке а в нижней части щита - под углом к ней, причем отбойная стенка выполнена с Возможностью регулирования ее по высоте при помощи болтового соединения с прокладками.На фиг. 1 показан ножевой блок, вид .в плане; на фиг2 - сечение А-А на фиг. 11 на фиг. 3 - сечение Б-Б на. фиг. 1.Ножевой блок состоит из щита 1, на котором в виде отдельных секций на кронштейнах 2 Установлены ножи 3 с лезвиями 4. Ножи в верхней части .щита установлены параллельно отбоЯ- ной стенке 5 лезвиями к ней, а в нйжней части щита - под углом к отбойной стенке лезвиями от нее.Положение рабочей поверхности от- бойной стенки 5 относительно лезвий 4 регулируется при помощи болтового соединения б и прокладок 7. Над ножами укреплен наклонный...

Номер патента: 651034

Опубликовано: 05.03.1979

Авторы: Баканов, Клюев, Лаврентьев, Логинов, Петрухин, Сисев, Федоткин, Хитрик, Чекалкин

МПК: C21C 5/52

Метки: выплавки, сплавов, сталей

...еще болве легкоплавкой, чем бинарная система.Выбор минимального отношения плавикового шпата к глинозему в шлаковой смеси 1,5 обусловлен получением шлака с низкой температурой плавления, а максимального соотношения 4,0 - получением шлака с минимальной температурой плавления при достаточной инертности этого шлака к футеровке печи, например магнезитовой.Введение шлаковой смеси из плавикового шпата и глинозема в корзину с шихтой и (или) перед завалкой шихты на подину печи в количестве не менее 10% от вводимых в печь шлакообразующих материалов связано с условием получения минимально возможного количества шлака при проплавлении колодцев и стабильного горения дуг на первичную лужицу металла. Увеличение этого количества смеси более 50%...
