Нагружающее гидравлическое устройство для испытания образцов трубчатой формы при многокомпонентном нагружении

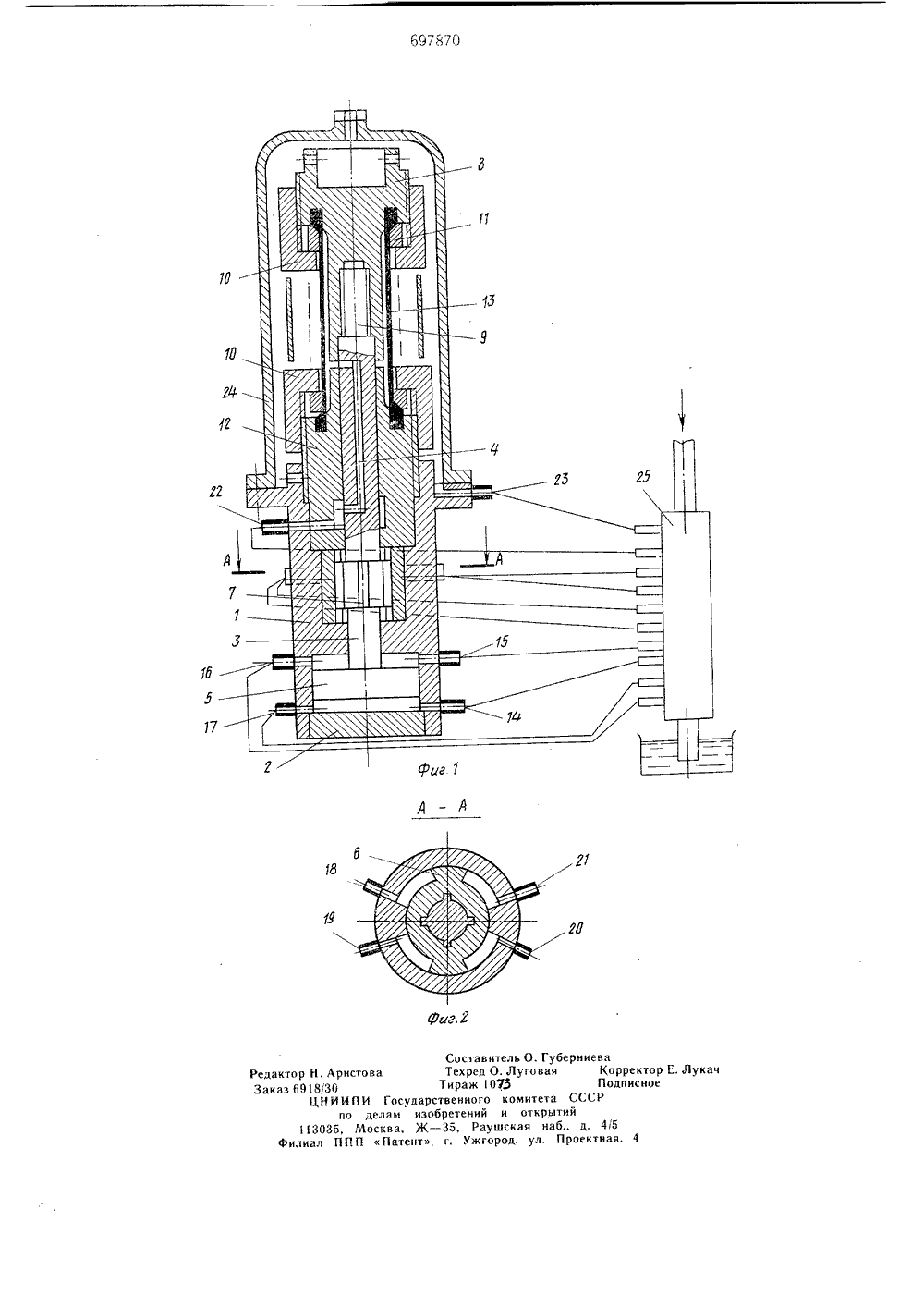

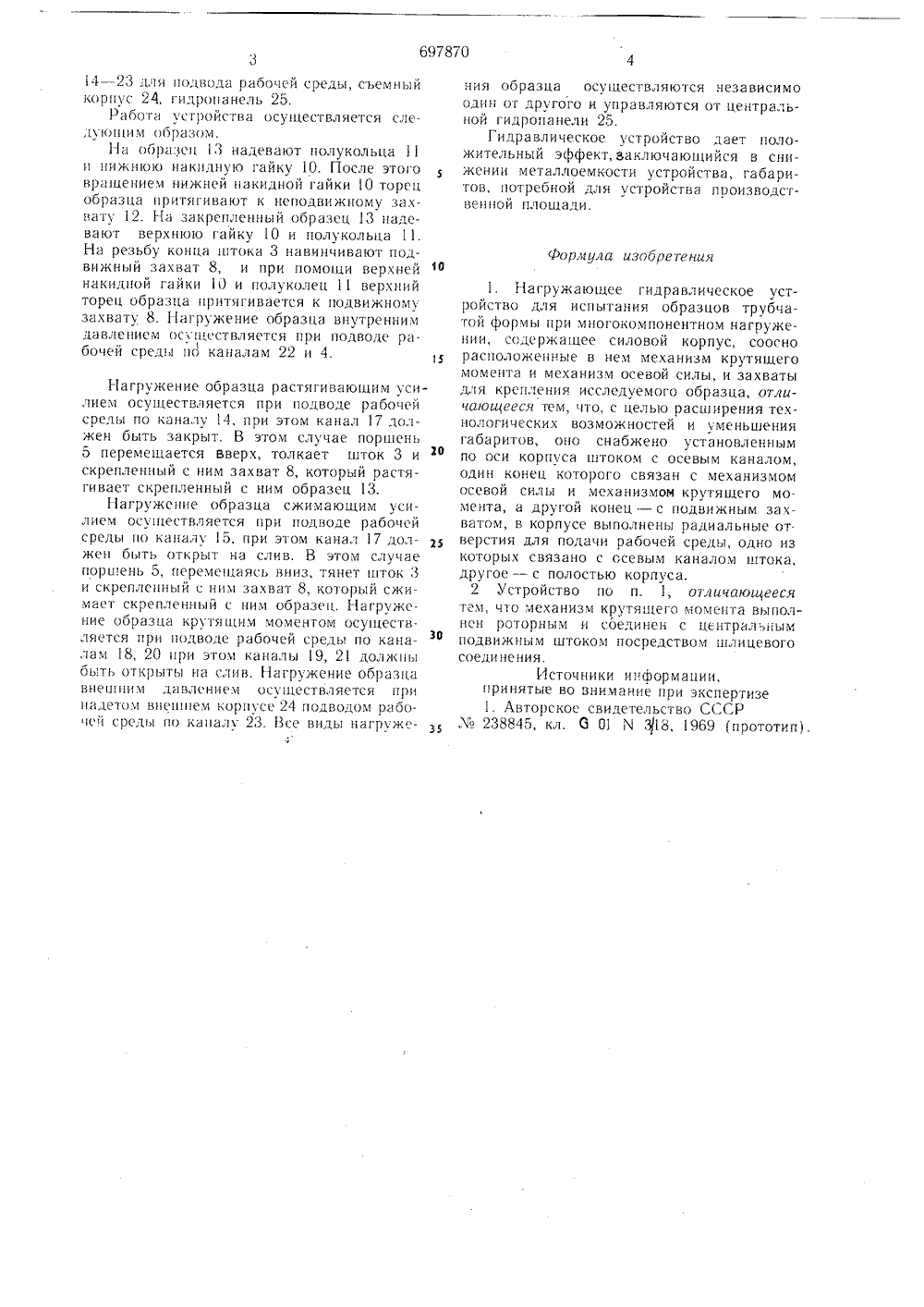

Союз Советских Социалистичеоах Республик, свид-ву -51) М,Клб 01 М 3/10 б 01 Х 3/18 22) Заявлено 16.02.78 (21) 2583211/25 присоединением заявки дарственный немотеСССРделам нзобретеннйн открытнй2) Авторы изобретени трухин, Р. И. Преображенский и П. Г. Меньши сковское ордена Ленина и ордена Трудового Красног высшее техническое училище им. Н. Э. Бауман Заявител мени(54) НАГРУЖАЮЩЕЕ ГИДРАВЛИЧЕСКОЕ УСТРОЙСТ ДЛЯ ИСПЫТАНИЯ ОБРАЗЦОВ ТРУБЧАТОЙ ФОРМЬ ПРИ МНОГОКОМПОНЕНТНОМ НАГРУЖЕНИИ о моменн с цент- средством уктивнаякого устна фиг. 1. конс влич е Анец ксилыИзобретение относится к области испытательных устройств, предназначенных для испытаний материалов и деталей, преимущественно трубчатой формы, нагруженных внутренним давлением, внешним давлением, крутящим моментом, растягивающей и сжимающей нагрузками.Известно нагружающее гидравлическое устройство для испытания образцов трубчатой формы при многокомпонентном нагружении, содержащее силовой корпус, соосно расположенные в нем механизм крутящего момента и механизм осевой силы, и захваты для крепления исследуемого образца 1.Недостатком устройства является ограниченная возможность испытаний трубчатых образцов при различных соотношениях между осевой силой и крутящим моментом.Цель изобретения - расширение технологических возможностей и уменьшение габаритов устройства.Это достигается за счет того, что устройство снабжено установленным по оси кор пуса штоком с осевым каналом, один кооторого связан с механизмом осевой и механизмом крутящего момента, а другой конец - с подвижным захватом, вкорпусе выполнены радиальшяе отверстиядля подачи рабочей среды, одно из которыхсвязано с осевым каналом штока, другое - сполостью корпуса.Кроме того, механизм крутя 1 цета выполнен роторным и соединеральным подвижным штоком пошлицевого соединения.На фиг.изображена трсхема нагружавшего гидра есройства; на фиг. 2 - сечени А Нагружающее гидравлическое устройство содержитсиловой корпус 1, крышку 2, центральный шток 3 с осевым каналом 4, один конец которого связан с механизмом осевой силы, с поршнем 5 и механизмом крутящего момента, выполненным в виде роторного механизма 6, соединенного с центральным штоком 3 посредством шлицевого соединения 7, а другой конец центрального штока 3 связан с подвижным захватом 8 посредством резьбового элемента 9, накидных гаек 10 и полуколец 11, неподвижный захват 2, испытуемый образец 13, каналы14 -23 для подвода рабочей среды, съемный корну( 24, гидропанель 25.Работа устройства осуществляется след юним ооразом.На образец 13 надевают полукольца 11 и нижнюю накиднуо гайку 10. После этого вращением нижней накидной гайки 10 торец образца притягивают к неподвижному захвату 12. На закрепленный образец 13 надевают верхнюю гайку 10 и полукольца 11. На резьбу конца штока 3 навинчивают подвижный захват 8, и при помощи верхней накидной гайки 1 О и п 11 верхний торец образца притягивается к подвижному захвату 8. Нагружение образца внутренним давлением осуньествляется при подводе рабочей среды по каналам 22 и 4.5 Нагружение образца растягивающим усилием осугцествляется при подводе рабочей среды по каналу 14, при этом канал 17 должен быть закрыт. В этом случае поршень 5 перемещается Вверх, толкает шток 3 и о скрепленный с ним захват 8, который растягивает скрепленный с ним образец 13.Нагружсние образца сжимающим усилием осугцествляется при подводе рабочей среды но каналу 15, при этом канал 7 должен быть открыт на слив. В этом случае поршень 5, перемегцаясь вниз, тянет шток 3 и скрепленный с ним захват 8, который сжимает скрепленный с ним образец, Нагружение образца крутящим моментом осуществляется при подводе рабочей среды по каналам 18, 20 нри этом каналы 19, 2 должны быть открыты на слив. Нагружение образца внешним давлением осуществляется при надетом внешнем корпусе 24 подводом рабочей среды по каналу 23. Все виды нагржения образца осуществляются независимо один от другого и управляются от центральной гидропанели 25.Гидравлическое устройство дает положительный эффект, Ваключающийся в снижении металлоемкости устройства, габаритов, потребной для устройства производственной площади.Формула изобретения1. Нагружающее гидравлическое устройство для испытания образцов трубчатой формы при многокомпонентном нагружении, содержащее силовой корпус, сооснорасположенные в нем механизм крутящегомомента и механизм осевой силы, и захватыдля крепления исследуемого образца, отличаюиееся тем, что, с целью расширения технологических возможностей и уменьшениягабаритов, оно снабжено установленнымпо оси корпуса штоком с осевым каналом,один конец которого связан с механизмомосевой силы и механизмом крутя 1 цего момента, а другой конец - с подвижным захватом, в корпусе выполнены радиальные отверстия для подачи рабочей среды, одно изкоторых связано с осевым каналом штока,другое - с полостью корпуса.2 Устройство по п. 1, отличаюшеесятем, что механизм крутящего момента выполнен роторным и соединен с центральнымподвижным штоком посредством шлицевогосоединения.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРЛо 238845, кл. О 01 М 3/18, 19 б 9 (прототип).Составитель О. Губерниева Редактор И. Аристова Тех ред О. Л у го вая Корректор Е. Лукач Заказ 6918/30 Тираж 1075 Подписное ЦНИИ ПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 45 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
