Устройство для формирования биимпульсных сигналов

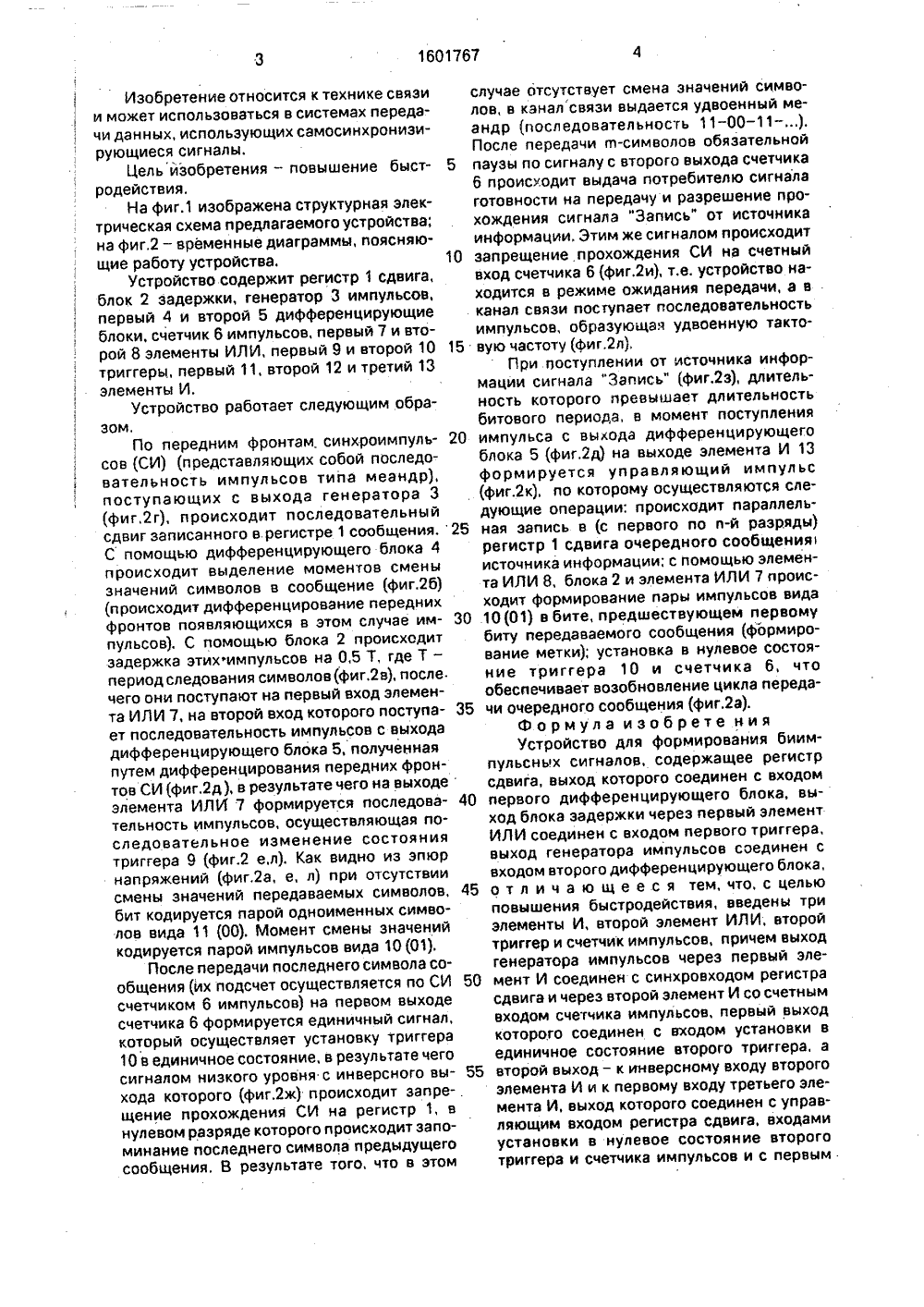

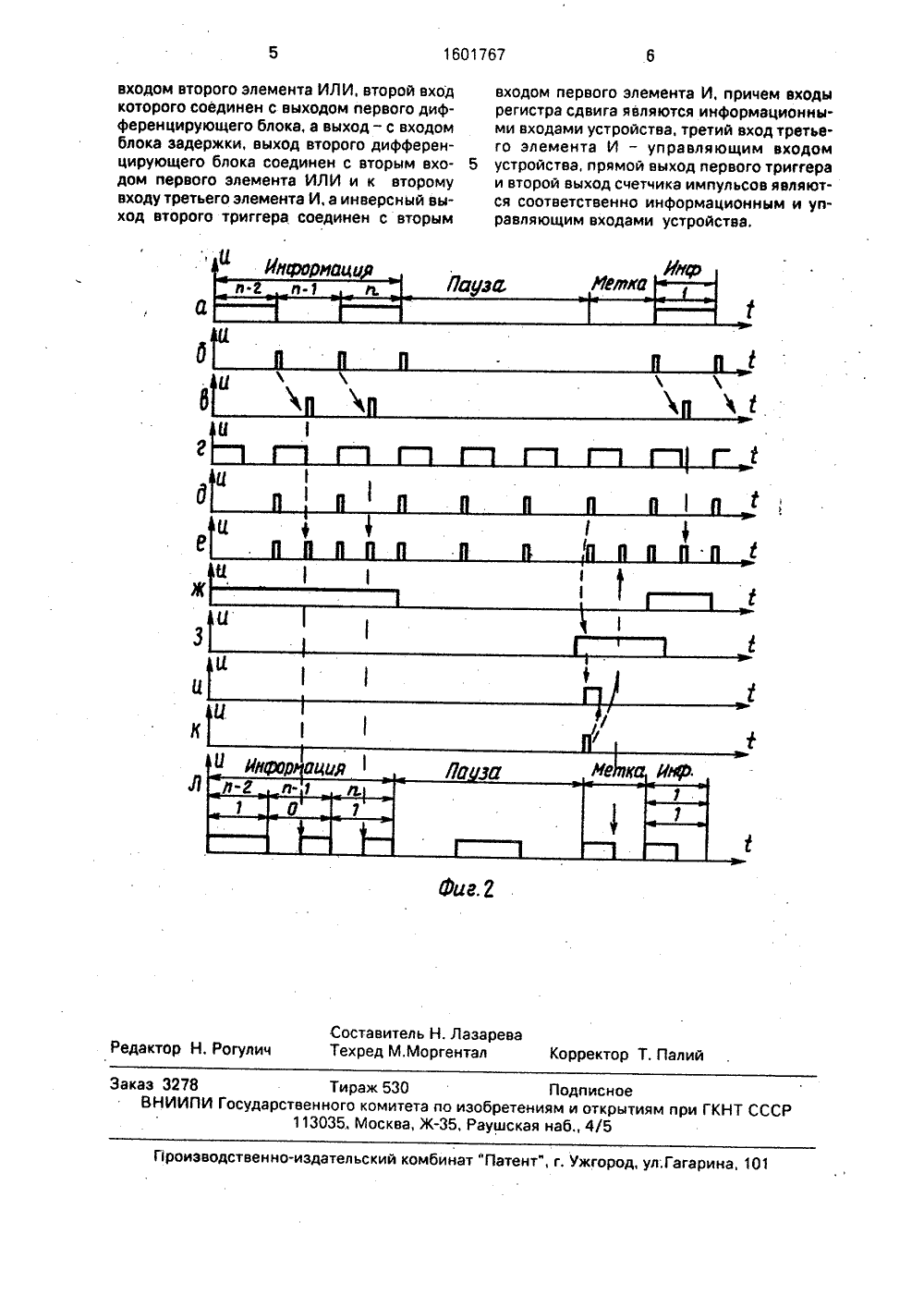

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 67 в 1.5 5 Н 04 1 5/04 НИ ИСАН АВТО И ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР У СВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СССР М 1515379, кл, Н 045/04, 07.12.87. (54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ БИИМПУЛЬСНЫХ СИГНАЛОВ (57) Изобретение относится к технике связи. Цель изобретения - повышение быстродействия. Устр-во содержит регистр 1 сдвига, блок задержки 2, г-р 3 импульсов, дифференцирующие блоки 4 и 5, счетчик б импульсов,зл - ты ИЛИ 7 и 8,триггеры 9 и 10 изл - ты11, 12, 13. После передачи последнего символа сообщения, подсчет которых осуществляется счетчиком б, устр - во находится в режиме ожидания передачи, а в канал связи поступает последовательность импульсов, образующая удвоенную тактовую частоту, При поступлении от источника информации сигнала "Запись" эл - т И 13 формируе-. управляющий импульс, по которому происходит параллельная запись в разряды регистра 1 очередного сообщения источника информации, формирование метки и установка счетчика б и триггера 10 в состояние "0", что обеспечивает возобновление цикла передачи очередного сообщения, Цель достигается введением счетчика б, зл - та ИЛИ 8, триггера 10 и зл - тов И, 1 1, 12 и 13, 2 ил,5 10 15 20 30 35 40 4550 Изобретение относится к технике связи и может использоваться в системах передачи данных, использующих самосинхронизирующиеся сигналы.Цель йзобретения - повышение быстродействия.На фиг.1 изображена структурная электрическая схема предлагаемого устройства, на фиг.2 - временные диаграммы, поясняющие работу устройства.Устройство содержит регистр 1 сдвига, блок 2 задержки, генератор 3 импульсов, первый 4 и второй 5 дифференцирующие блоки, счетчик 6 импульсов, первый 7 и второй 8 элементы ИЛИ, первый 9 и второй 10 триггеры первый 11, второй 12 и третий 13 элементы И.Устройство работает следующим образом,По пе е ним онтам синх оимп льрд фрсов (СИ) (представляющих собой последовательность импульсов типа меандр), поступающих с выхода генератора 3(фиг,2 г), происходит последовательныйсдвиг записанного в. регистре 1 сообщения.25С помощью дифференцирующего блока 4 происходит выделение моментов смены значений символов в сообщение (фиг.2 б)(происходит дифференцирование передних фронтов появляющихся в этом случае импульсов). С помощью блока 2 происходит задержка этихфимпульсов на 0,5 Т, где Т - период следования символов(фиг,2 в), после. чего они поступают на первый вход элемента ИЛИ 7, на второй вход которого поступает последовательность импульсов с выхода дифференцирующего блока 5, полученная путем дифференцирования передних фронтов СИ (фиг,2 д), в результате чего на выходе элемента ИЛИ 7 формируется последовательность импульсов, осуществляющая последовательное изменение состояния триггера 9 (фиг.2 е,л). Как видно из эпюр напряжений (фиг.2 а, е, л) при отсутствии смены значений передаваемых символов, бит кодируется парой одноименных символов вида 11 (00), Момент смены значений кодируется парой импульсов вида 10 (01).После передачи последнего символа сообщения (их подсчет осуществляется по СИ счетчиком 6 импульсов) на первом выходе счетчика 6 формируется единичный сигнал, который осуществляет установку триггера 10 в единичное состояние, в результате чегосигналом низкого уровня с инверсного выхода которого (фиг.2 ж) происходит запре-. щение прохождения СИ на регистр 1, в нулевом разряде которого происходит запоминание последнего символа предыдущего сообщения. В результате того, что в этом случае отсутствует смена значений символов, в канал связи выдается удвоенный меандр (последовательность 11-00 - 11-), После передачи т-символов обязательной паузы по сигналу с второго выхода счетчика б происходит выдача потребителю сигнала готовности на передачу и разрешение прохождения сигнала Запись" от источника информации, Этим же сигналом происходит запрещение прохождения СИ на счетный вход счетчика 6 (фиг.2 и), т.е. устройство находится в режиме ожидания передачи, а в канал связи поступает последовательность импульсов, образующая удвоенную тактовую частоту (фиг.2 л),При поступлении от источника информации сигнала "Зались" (фиг.2 з), длительность которого превышает длительность битового периода, в момент поступления импульса с выхода дифференцирующего блока 5 (фиг,2 д) на выходе элемента И 13 формируется управляющий импульс (фиг.2 к), по которому осуществляются следующие операции: происходит параллельная запись в (с первого по и-й разряды) регистр 1 сдвига очередного сообщения источника информации; с помощью элемента ИЛИ 8, блока 2 и элемента ИЛИ 7 происходит формирование пары импульсов вида 10(01) в бите, предшествующем первому биту передаваемого сообщения (формирование метки; установка в нулевое состояние триггера 10 и счетчика 6, что обеспечивает возобновление цикла передачи очередного сообщения (фиг.2 а).Ф о р мул а и за брете ни я Устройство для формирования биимпульсных сигналов, содержащее регистр сдвига, выход которого соединен с входом первого дифференцирующего блока, выход блока задержки через первый элемент ИЛИ соединен с входом первого триггера, выход генератора импульсов соединен с входом второго дифференцирующего блока, о т л и ч а ю щ е е с я тем, что, с целью повышения быстродействия, введены три элементы И, второй элемент ИЛИ; второй триггер и счетчик импульсов, причем выход генератора импульсов через первый элемент И соединен с синхровходом регистра сдвига и через второй элемент И со счетным входом счетчика импульсов, первый выход которого соединен с входом установки в единичное состояние второго триггера, а второй выход - к инверсному входу второго элемента И и к первому входу третьего элемента И, выход которого соединен с управляющим входом регистра сдвига, входами установки в нулевое состояние второго триггера и счетчика импульсов и с первым
