Ярмилко

Номер патента: 1840919

Опубликовано: 27.09.2014

Авторы: Бржевский, Навроцкая, Ярмилко

МПК: G01S 13/06

Метки: аппарата, координат, летательного, местоположения, системе, цели

Устройство для определения местоположения цели в системе координат летательного аппарата, содержащее последовательно соединенные радиолокатор, формирователь истинного пеленга и преобразователь координат, при этом второй выход радиолокатора соединен с вторым входом преобразователя координат, отличающееся тем, что, с целью повышения точности скрытного определения местоположения цели введены последовательно соединенные станция дальней разведки и точного пеленгования, анализатор амплитуды, комплексная навигационно-пилотажная астроинерционная система, азимутальный вычислитель, блок памяти, блок интерполяции и блок оптимизации режима пеленгования астроориентиров, при этом первый выход станции дальней разведки и точного пеленгования соединен с...

Номер патента: 1725561

Опубликовано: 20.03.1995

Авторы: Верхола, Полторак, Ярмилко

МПК: C13D 1/10

Метки: аппарат, диффузионный, ротационный

РОТАЦИОННЫЙ ДИФФУЗИОННЫЙ АППАРАТ, содержащий установленный с возможностью вращения цилиндрический барабан, имеющий головную часть для загрузки стружки и отвода диффузионного сока и хвостовую, служащую для отвода жома и подачи экстрагента, снабженный технологическими патрубками, установленные между секциями лотки для перегрузки стружки из одной секции в другую и средство для нагрева стружки, отличающийся тем, что, с целью ускорения нагрева стружки, средство для нагрева последней установлено в головной части и представляет собой кольцевой желоб, разделенный перегородками на камеры для сокостружечной смеси и снабженный патрубком для подачи горячего сока, при этом кольцевой желоб отделен от первой секции барабана вертикальной перегородкой с...

Номер патента: 2001143

Опубликовано: 15.10.1993

Авторы: Бядретдинова, Захаров, Олифиренко, Польдяева, Ярмилко

МПК: C22C 19/07

Метки: коррозионно-стойкий, немагнитный, прецизионный, сплав, упругий

...их на устдлостную прочность (живучесть) и коррозионную стойкость при таких малых концентрациях.Наличие е сплаве 39-41% Со. 18-20% й и 24-26% Сг способствуют получению однофаэного у -твердого раствора с высокой корроэионной стойкостью о кислотах, щелочах, физиологическом растворе и других средах. с высокой прочностью и упругостью. При таком сочетании концентраций Со-М- Сг достигается немдгнитность и однофазное состояние у -твердого раствора после закалки. Высокие механические свойства сплава получаются после термомеханической обработки, заключающейся в закалке на у -твердый раствор с пластической деформацией (прокаткой или волочением) со степенями обждтия 30-70% с последующим отпуском,При содержании хрома оыше 26%, никеля выше 20% и...

Номер патента: 1805883

Опубликовано: 30.03.1993

Авторы: Вознюк, Мартынюк, Пивторак, Ярмилко

МПК: A23N 12/02

Метки: воды, корнеклубнеплодов, легких, отделения, примесей, транспортерной

...наконическое днище 2 свеклу и всплывающие на поверхность воды легкие (плавающие) примеси и частицы боя свеклы, которые увлекаются водой к центру корпуса 1 и вместе с ней через регулируемую муфту 5 и устройство 4 выводятся изустройства, а свекла по коническому днищу поступает в винтовой конвейер и последним подается на ленточный транспортер. В верхней части винтового конвейера на сепараторе 8 от свеклы отделяется транспортерная вода. Накапливающаяся в коническом днище грязь и песок через песколовушку 10 и задвижку 11 постоянно выводятся из устройства частью. транспортерной воды, Созданный этой водой поток способствует более полному заполнениювитков конвейера свеклой, а, следовательно, и увеличению его производительности....

Номер патента: 1792631

Опубликовано: 07.02.1993

Авторы: Белоносова, Вознюк, Пустильник, Ткаченко, Хоменко, Ярмилко

МПК: A23N 12/02

Метки: корнеклубнеплодов, отделения, примесей, тяжелых

...стенке выгрузной секции имеется лоток 9 и течка 10. Сепарирующая 2 и выгрузная 3 секции соединеныпосредством конусообразной поверхностью 11, часть которой расположена в выгрузной секции 3. Боковые стенки сепарирующей секции снабжены с внешней стороны коробами 12 и имеют перфорацию 13. Один короб (12) снабжен переливной трубой 14, другой (со стороны выгрузки свеклы) - патрубком подвода суспензии 15.С внутренней стороны боковые стенки снабжены щитами 16, Ленточный шнек 5 и выгружатель 7 оснащены приводом 17,Выгружатель свеклы 6 расположен перед разделительной перегородкой 4 в сепарирующей секции 2 и представляет собой турникет, на концах спиц которого смонтированы ковши 18, в нижней части выгружатель ограничен цилиндрической...

Номер патента: 1791295

Опубликовано: 30.01.1993

Авторы: Вознюк, Голубец, Ярмилко

МПК: B65G 53/30

Метки: воздухораспределительное, гидропневматического, подъемника

...устройства; на фиг. 2 - вид А на фиг. 1; на фиг, 3 - общий вид гидропневматического подъемника,Воздухораспределительное устройство содержит конический патрубок 1, имеющий перфорированный участок, выполненный из трех поверхностей 2, 3 и 4 и имеющий герметично закрепленный на нем конический короб 5 с гбризонтальными днищами 6 и 7, при этом конический короб 5 охватывает перфорированный участок патрубка 1 и снабжен штуцерами для подвода сжатого воздуха 8, продувки воздухом 9 и воды 10 и имеет смотровые люцки 11. Поверхность 3 (коническая) патрубка 1 перфорирована отверстиями 12, выполненными с полууглом 45-90 О, часть отверстий снабжена зэпорййми элементами 13, закрепленными на днище 6 снаружи короба 5 с возможностью перемещения вдоль оси...

Номер патента: 1784179

Опубликовано: 30.12.1992

Авторы: Вознюк, Гнатенко, Ильчук, Ткаченко, Ярмилко

МПК: A23N 12/02

Метки: свекломойка

...16. Кулачные валы снабженырания свеклыи самую большую индйвидуалъными приводами 17.: .: продолжительность ее обработки в камереКамера 2 осйащена двумянаклонными 1. аоткрывание клапана песколовушки 11шнеками 18 с индивидуальными йриводамидля продувки(опорожнения)ее осуществля, Шнеки закрыты полуцилиндрическими 35 ется поиндивидуальной программе на пекрышками 20,нижний конец которых нахо- риодичность, обеспечивающую низкий : дится йиже урбвня "зеркала воды вкамере. уровень воды в полости 9.В одной крышке 20 выполнен приемный ко-, При меньшей степени загрязненности роб 21 для приема. плавающей свеклы; в перерабатываемой свеклы и более легких верхней части Шнеков перед выгрузочными 40 (песчанйх) груйтах камера 1 свекломойки течками 22...

Номер патента: 1775482

Опубликовано: 15.11.1992

Авторы: Бардусов, Бошняков, Гримани, Зеликович, Коротков, Радык, Щербаков, Ярмилко

МПК: C21D 9/36

Метки: закалки, шаров

...диаметра из высокоуглеродистой стали вентилем 15, включаются коллектор 14, а вентилями 12 и 13 отключаются полости 10, 11 коллектора 7, Шары ускоренно охлаждаются струями воды, подаваемыми соплами 17 из коллектора 14 до температуры стали (400 -1775482 14 16 1 О 5 7 6 Ц 1215 5 500 С) и далее на участке полостей 10 и 11 коллектора 7 в зоне мартенситного превращения стали с низкой скоростью о спокойном слое ранее поданной в барабан 3 закалочной среды (от 400-500 С до 100 - 250 С). При закалке шаров малого диаметра из высокоуглеродистой стали вентилями 15, 13 отключаются коллектор 14 и полость 11, вентилем 12 включается полость 10 коллектора 7. Шары во время перемещения по незаполненному охлаждающей средой участку закалочного барабана 3,...

Номер патента: 1738238

Опубликовано: 07.06.1992

Авторы: Вознюк, Ярмилко

МПК: A23N 12/02

Метки: легких, примесей, улавливания

...ступенчато и равномерно, срезпервого диска второй группы является концом винтовой линии дисков первой группы,при этом гребенка состоит из нижнего наклонного и верхнего вертикального участков, а щели последнего в верхней частирасширены.На фиг. 1 приведено предлагаемое устройство, общий вид; на фиг. 2 - вид А на фиг.1; на фиг, 3 - разрез Б - Б на фиг, 1; на фиг.4 - вид В на фиг. 2.Устройство состоит из корпуса 1, в котором на двух подшипниках 2 установлен горизонтальный вал 3. На валу по винтовойлинии установлены плоские диски 4 со срезом 5, выполненным по касательной к поверхности вала, и плоские диски 6 большегодиаметра с параллельными срезами 7, выполненными равномерно по радиусу вала иустановленными по винтовой линии срезов45 50 55...

Номер патента: 1634243

Опубликовано: 15.03.1991

Авторы: Берзой, Гулый, Катроха, Купчик, Манк, Матвиенко, Новоселецкий, Папченко, Полторак, Ярмилко

МПК: A23N 1/00

Метки: свекловичной, стружки, электроплазмолизатор

...электрический ток промьппленной частоты, ротор 6 через кольцо 19 эаземляется.Подключение аппарата в технологическую линию и вывод его в ремонт и наладку осуществляются с помощью поворотного лотка 1.1. В электроплаэмолизаторе происходит обработка свекловичной стружки в двух зонах: вначале в зоне переменного тока, а затем в зоне постоянного электрического тока. В результате обработки в первой зоне происходит пробой клеточных мембран сахарной свеклы и плазмолиз достигает величин 90-953. В зоне обработки постоянного электрического тока происходят электрокоагуляция и удерживание несахаров на внутренней поверхности свекловичных клеток, что приводит к повышению качества диффузионного сока и эффекта очистки,Для повышения эффективности...

Номер патента: 1610413

Опубликовано: 30.11.1990

Авторы: Иванов, Камалетдинов, Литвин, Орлов, Смирнов, Ярмилко

МПК: G01N 23/206

Метки: криобарическое, нейтронографии, порошковой

...полость камеры 7 вводят 30исследуемый образец 8, в цилиндр 9вставляют поршень 10 и накидываютфиксирующую гайку 11. С помощью пресса на образце 8 через поршень 1 Осоздают требуемое давление, котороефиксируют посредством гайки 11,взаимодействующей с поршнем 10 в камере7, после чего камера 7 становитсяавтономной и ее устанавливают на штоке 5 в криостате с последующим вакуумированием шахты. Температуру на образце 8 в камере 7 с помощью нагревателя и датчика температуры подво -дят к запрограммированному значению,которое затем поддерживается с помощью терморегулятора. Криостат с камерой 7 устанавливают на нейтронномдифрактометре и производят измерениеинтенсивности рассеянных нейтроновобразцрм 8 при одновременном вращении камеры 7. Благодаря...

Номер патента: 1600676

Опубликовано: 23.10.1990

Авторы: Белик, Завадовская, Немчин, Новоселецкий, Полторак, Ярмилко

МПК: A23N 12/02

Метки: корнеклубнеплодов, мойки

...обработки свеклы с поверхности корней свеклы снимается верхний слой клетчатки в среднем по толщине 60 мкм (0,06 мм). Общий эффект отмывания 957,П р и м е р 18. Свекла, отмытаяв среднем на 917 в зоне виброрезонансной мойки, подвергается обработке им-.пульсными струями с частотой импульсов 1 Гц (1 и=Гц) и максимальнойскоростью струй в импульсе 54 м/с втечение 1 О с (= 10 с). В результате проведенной кавитационно-импульсной обработки свеклы с поверхностикорней свеклы снимается тонкий верхний слой клетчатки в среднем по толщине 40 мкм (0,04 мм). Общий эффектотмывания 93,5 Е.П р и м е р ы 19-24. Свекла, отмытая в среднем на 913 в зоне виброрезонансной мойки, поступает на водоотделитель и подвергается обработкеструями так же, как...

Номер патента: 1482947

Опубликовано: 30.05.1989

Авторы: Басанец, Захарченко, Нечитайло, Новоселецкий, Щербаков, Ярмилко

МПК: C13C 1/08

Метки: ножевая, рама, свеклорезке, центробежной

...9 для плавного сходастружки, имеющие шаг, равный шагуребер ножа 5,Планки 4 прижимаются к подвижнойчасти 2 корпуса шпильками 10, Торцовая часть контрольной планки 6 выполнена со скосом под углом 0 = 15 40для предотвращения застревания стружки. Подвижная часть рамы фиксируется к неподвижной при помощи винта 11и болта 12. Опорная поверхностьподвижной части 2 корпуса выполнена 45с рифлениями 13. Планки 8 выполненыиэ материала меньшей твердости, чемтвердость ножей, и фиксируются в па"эу 7 при помощи винтов 14.Для РегУлиРовки положения ножей 5относительно контрольной планки 6имеется болт 15 и шпилька 16 с шайбой и гайкой. Для предотвращения отворачивания винта 11 и болта 12 служат фиксаторы 17 и 18. 55Свеклорезные ребристые ножи...

Номер патента: 1413388

Опубликовано: 30.07.1988

Авторы: Атаназевич, Вахний, Горчаков, Гребенюк, Ярмилко

МПК: F26B 17/12

Метки: зерносушилка

...Через полуокружность 35 распределительный клапан соединен с правым реверсным отсеком 16 эоны 11 сушки, а через полуокружность 36 - с левым отсеком 15.Зерносушилка работает следующимобразом.Сырое зерно норией 5 подается вприемный бункер 4 сырого зерна, откуда поступает в зону 10,предваритель.ного нагрева зерна, где продуваетсяотработавшим в зоне 11 сушки рабочимагентом, нагревается и поступает взону 11 сушки, Здесь зерно сушится иопускается в зону 12 охлаждения. Охлажденное зерно выпускным механизмом6 выгружается из зерносушилки насклад.Агент сушки и атмосферный воздухдвижутся следующим образом,Атмосферный воздух просасываетсячерез слой зерна эоны 12 охлажденияи подогретым поступает в отводящийотсек 17, затем пройдя через осадочную камеру...

Номер патента: 1386158

Опубликовано: 07.04.1988

Авторы: Валовой, Вознюк, Гальченко, Даценко, Свириденко, Ткаченко, Ярмилко

МПК: A23N 12/02

Метки: свекломойка

...работает следующим образом.5 В зависимости от загрязненностисвеклы перед мойкой и физико-механических свойств почвы в зоне произрастания перерабатываемой свеклы выбира"ется оптимальный режим работы свекло 10 мойки. Например, при большой степенизагрязненности перерабатываемой свеклы тяжелыми и глинистыми грунтамисвекломойка работает в режимах "сухого" и "полусухого" перетирания свеклыв полостях 11 и 12 соответственно камеры с низким уровнем воды. В этомслучае уровень регулируемой заслонки 4 установлен в нижнее положение,клапан песколовушки 7 в полости 11нормально открыт, а клапан песколовушки 7 в полости 12 нормально закрытс периодическим кратковременным открыванием для продувки по программе).При меньшей степени...

Номер патента: 1375238

Опубликовано: 23.02.1988

Авторы: Вознюк, Тетеря, Ярмилко

МПК: A23N 12/02

Метки: легких, примесей, улавливания

...валу, выполнено выгрузочное окно 5. Крайние штыри 4со стороны выгрузочного окна 5 снабжены пальцами 6, направленными к выгрузочному окну 5 и укрепленными перпендикулярно штырю 4 под углом к оси 25вала 3. Устройство снабжено гребенкой 7, установленной радиально поотношению к валу 3 под углом к вер"тикальной стенке корпуса 1, Гребенка 7 имеет щели 8 для прохождения 30через них штырей 4 пальцев 6, Вал3 приводится во вращение через звездочку 9 от привода,В верхней части устройства параллельно валу 3 укреплен водяной коллектор 10,Для сбора легких примесей служитлоток 1140Устройство устанавливается в моечпых машинах с высоким уровнем воды,так,что нормальный уровень зеркалаводы в ней совпадает с продольнойосью...

Номер патента: 1370403

Опубликовано: 30.01.1988

Авторы: Атаназевич, Горчаков, Золотых, Касаткин, Ярмилко

МПК: F26B 17/12

Метки: зерносушилка, передвижная

...44 в надсушильный бункер40 сушильно-рециркуляционной шахты 1.Излишки зерна обратным ходом ленты46 и ковшами 47 по самотеку 42 возвращаются в бункер 43. Основная масса зерна из надсушильного бункера 40поступает в сушильно-рециркуляционнуюшахту .1, где, проходя между подводящими 35 и отводящими 36 коробами,нагревается агентом сушки и сушится.Выпускным механизмом 48 зерно выпускается в продольный шнек 49 и черезпатрубок 52 поступает в поперечныйшнек 51 и далее по перепускному патрубку 55 зерна - в загрузочный башмакнории 44 сушильно-охладительной шахты2, Норией 44 зерно подается в надсушильный бункер 41, Часть нагретого35и частично просушеного зерна (прирециркуляции - до половины) по самотеку 42 возвращается в бункер 43,...

Номер патента: 1369731

Опубликовано: 30.01.1988

Авторы: Кобцев, Колесников, Полубелов, Степаненко, Ярмилко

МПК: A61N 1/04

Метки: рабочая, часть, электрода

...чертеже изображена рабочая часть электрода.Рабочая часть электрода содержащая токопроводящую нить 1 и токораспределяющую оболочку 2, представляет собой конструкцию КЦ в виде композиционной нити, в которой токопроводящая нить 1 выполнена, например из углеродного волокна, а токораспределяющая оболочка 2 - из диэлектрика, например силиконовой резины, наполненного токопроводящими частицами, например частицами углерода. В составе электрода она может использоваться для ,онедения процедур электростиму.яции как наружных, так и полостных органов, например мочевыводящих путей, желудочно-кишечного тракта.Возможно также использование предлагаемой рабочей части котажных конструкции,Прочность токопронодящей нити должна быть больше прочности...

Номер патента: 1289766

Опубликовано: 15.02.1987

Авторы: Вознюк, Хоменко, Ярмилко

МПК: B65G 53/30

Метки: воздухораспределительное, гидропневматического, подъемника

...ето продольной оси относительно оси последнего в сторону штуцера 5 для подвода воздуха, смонтированного на коробе 4 перпендикулярно его оси.Устройство работает следующим образом.Поток груза (свекловодяной смеси) поступает по подводящему патрубку 2 на рабочий орган питателя (насоса) 6, которым нагнетается в отводящий патрубок 3. Так как частота вращения рабочего колеса насоса 6 обеспечивает напор, равный примерно половине необходимой высоты подъема, то для обеспечения подъема смеси на полную вы соту в приемное устройство 7, используется энергия сжатого воздуха, который вводится в нижнюю часть патрубка 3 через патрубок . Полученная трехфазная свекловодовоздуш- З 5 ная смесь с,плотностью, значительно мень шей (плотность смеси зависит от...

Номер патента: 1245301

Опубликовано: 23.07.1986

Авторы: Бредикис, Бровчук, Киркутис, Кобцев, Римша, Ярмилко

МПК: A61B 5/00

Метки: деятельности, исследования, сердца

...повышенного давления, камеру, герметично соединенную с полостью зонда, мембрану стетоскопа для герме. тизации камеры, кран и штуцер для подключения источника повышенного давления к камере.Составитель В.ЕрмаковРедактор С.Патрушева Техред И.Попович Корректор С, Шекмар Заказ 3935/2 Тираж 660 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб , ц, 4/5Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, 4 1 124Изобретение относится к медицине, а именно к пищеводным зондам и элект родам для исследования сердца.Цель изобретения - повышение точности установки и фиксации рабочей части зонда по данным пищеводной электрокардиограммы.На чертеже изображено устройство...

Номер патента: 1209099

Опубликовано: 07.02.1986

Авторы: Валовой, Вознюк, Кулинич, Ярмилко

МПК: A01D 33/08, A01G 7/00

Метки: корнеплодов, массы, механических, повреждений, потерь

...обеспечения ьозможности улавливания корнеплодов после оборудования.Так как выловить все окрашенные корнеплоды из технологического потока свеклы не представляется возможным, то количество вбрасываемых корнеплодов увеличивают примерно в два раза по сравнению с необходимым их количеством для проведения анализа. Определение массы пробы корнеплодов осуществляют путем их помещения в емкость с жидкостью по ее вы тесненнаму объему, умноженному. на удельный вес, при этом определение потерь массы корнеплодов производят по разнице их массы до и после прохождения технологического оборудования,Сравнительные данные определенияпотерь по известному предлагаемомуспособам приведены в табл,1,Из табл,1 видно, чта точность 55 измерения по известному...

Номер патента: 1206617

Опубликовано: 23.01.1986

Авторы: Валовой, Пустоход, Ярмилко

МПК: G01F 1/36

Метки: датчик, жидкости, расхода

...10жидкости путем устранения влиянияна нее температуры вследствие компенсации изменения вязкости жидкости,На чертеже представлен датчик 15расхода жидкости,Датчик имеет резервуар 1 с входным 2 и выходным 3 патрубками, закрепленный на одном плече двуплечего рычага 4, На горизонтальномучастке входного патрубка 2 установлен дилатометрический преобразователь 5 температуры, представляющий собой закрытую с одного концатрубку, изготовленную иэ материалас высоким коэффициентом линейногорасширения, в которую вставленстержень 6, прижимаемый ко дну трубки упругим элементом (пружиной 7)., Стержень 6 изготовлен из материалас малым коэффициентом линейного расширения, Упругий элемент 7 прикреплен к элементу 8 регулировки, накотором установлена...

Номер патента: 1161070

Опубликовано: 15.06.1985

Авторы: Валовой, Вознюк, Полторак, Ярмилко

МПК: A23N 12/02

Метки: корнеклубнеплодов, мойки

...7 и мойки корнеклубнеплодов, увлекается вращающимися щетками 3 и 4ЦЕль изобретения - повышение ка- Вследствие разностей скоростей врачества очистки. 10 щения верхних и нижних щеток свеклаНа фиг.1 схематически изображено в процессе очистки совершает вращаустройство; на фиг.2 - сечение А-А тельное движение на направляющих на фиг.1; на фиг.3 - конструкция решетках 7, одновременно на нее по- нижней щетки,. дается вода из сопел 2.Устройство для мойки корнеклуб В процессе перемещения свеклы по неплодов (фиг. 1) состоит из корпуса направляющей решетке 7, попавшие 1, сопел 2 для подачи воды, нижнихвместе со свеклой куски свеклы мень- щеток 3, верхних щеток 4, привода 5 ше 3 см проваливаются через направля(Фиг.2) нижних щеток 3, привода 6...

Номер патента: 1149999

Опубликовано: 15.04.1985

Авторы: Борздая, Габриелян, Кулинич, Лехтер, Петрова, Шмидт, Ярмилко

МПК: B01D 19/04

Метки: пищевых, производств, противопенный, состав

...кислоты (КСМГД) при следующем содержании компонентов, мас.7:Ацетилироваиный моноглицерид стеариновой кислоты (АМГД) Калиевая соль сукцинилироваиио го моноглицерида стеариновой кислоты (КСМГЛ) Эфир пропиленгликоля и стеариновой кислоты (ПГМС) 22-25 23-25 Остальное Способ приготовления сводится к следующему.Компоненты в соответствующих рецептуре количествах загружают в термостатированный аппарат с мешалкой и обогревом. Массу нагревают при перемешивании до 76 - 82 С, выдерживают при этой температуре 15-20 мин. Затем нагрев прекращают и при работающей мешалке охлаждают до 57-58 С ивыливают в тару.Предлагаемый трехкомпонентный противопенный состав может использоваться непосредственно как таковой или в виде водной дисперсии с разбавлением...

Номер патента: 1076449

Опубликовано: 28.02.1984

Авторы: Валовой, Кулинич, Ярмилко

МПК: C13D 3/10

Метки: аппарате, вода, диффузионном, соотношения, стружка

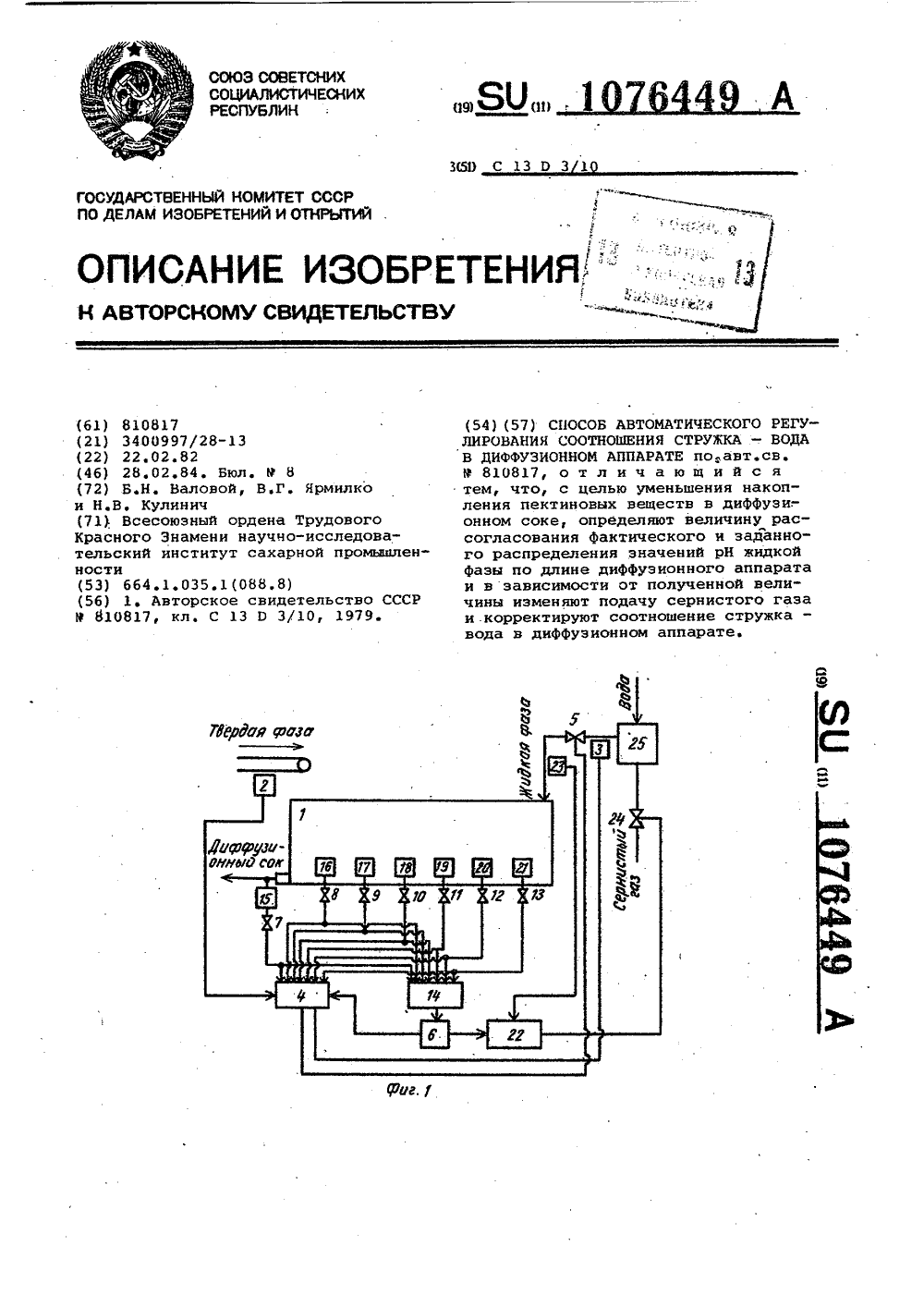

...- вода в диффузионном аппаратеНа фиг.1 изображена схема автоматического регулирования соотношения стружка - вода в диффузионномаппарате, на примере ротационногодиффузионного аппарата; на фиг.2апроксимированные в семи точках кривые распределения рН диффузионнойсреды, полученные в процессе экспеРимента,Способ осуществляют следующимобраз ом.В диффузионный аппарат 1 посту пает стружка и сульфитированная вода, расход которых измеряется ленточными весами 2 и расходомером 3 Эта информация, а.также информация о распределении,содержания сухих веществ 65 по длине аппарата поступает в систему 4 автоматического регулирования соотношения стружка - вода с коррекцией этого соотношения в зависимости от величины рассогласования фактического и...

Номер патента: 1074541

Опубликовано: 23.02.1984

Авторы: Бровчук, Григоров, Добрицкий, Колонин, Правоверов, Ярмилко

МПК: A61N 1/04

Метки: электрод, эндокардиальный

...катетер с проводником, на рабочем конце которо"го расположена контактная головка,состоящая из корпуса, в которомразмещен опорный ролик, захват иноршень 2,Недостаток такого электрода заключается в том, что он исключаетвозможность повторных введений захвата в сердечную мышцу из-за образования тромбов в полости электродатак как не обеспечивается герметичность внутренней полости электрода,.Целью изобретения является обеспечение повторных введений захвата в сердечную мышцу предсердия путем предупреждения образования тромба в полости электрода. 35Поставленная цель достигаетсятем, что в эндокардиальный электрод,содержащий катетер с проводником,на рабочем конце которого расположе=на контактная головка, состоящая изкорпуса, в котором размещен...

Номер патента: 1070167

Опубликовано: 30.01.1984

Авторы: Валовой, Кулинич, Осадчий, Ярмилко

МПК: C13D 1/10

Метки: аппарат, диффузионный, лабораторный

...внутриемкости устройства для транспортировки стружки, последнее состоит изряда расположенных вдоль емкостидиффузоров, имеющих боковые перфори"- роуанные стенки по направлению ихперемещения и игольчатые стержни,прикрепленные к перфорированнойстенке для предотвращения уплотнения стружки, а привод расположен вголовной части емкости и включаетпоршень со штоком для периодическо го перемещения диффузоров и камерус мембраной, связанной со штокомпоршня для возвратно-поступательного движения последнего.На Фиг. 1 изображен аппарат, про дольный разрез; на Фиг. 2 - диффузор, продольный разрез.Лабораторный диффузионный аппарат состоит из наклонно установленной цилиндрической емкости 1, снабженной нагревателями 2, патрубками 3для подачи...

Номер патента: 1046630

Опубликовано: 07.10.1983

Авторы: Абельянц, Даценко, Карпович, Пушанко, Ярмилко

МПК: G01L 1/22

Метки: динамических, корнеклубнеплодов, нагрузок, образцы

...повсей поверхности образца при помоши упрочняюшего слоя нз эластичногоматериала,а вторичный прибор устанавливают внутри образ а.При этом зашитны".: слой выполнениз упругого материала,На чертеже изображена схема расположения аппаратуры в образце корнеклубнеплода,Способ измерения динамическихнагрузок на образцы корнеклубнеплодов осушествляется следующим образом,Испытуемый образец 1 корнеклубнеплода предварительно обрабатывают:мок.т, удаляют влагу с поверхностикорня, делают каналы связи 2 дляпроводников, Затем внутри образца 1корнеклубнеплода выбирается гнездодля установки приемно-передающегоустройства - вторичного прибора 3.На поверхность образца 1 корнеклубнеплода наносят упрочняюший слой 4из эластичного материала - синтетических смол,...

Номер патента: 1042755

Опубликовано: 23.09.1983

Авторы: Слабинский, Ярмилко

МПК: A61J 15/00, A61M 25/00

Метки: зонд, питания, энтерального

...данного устройства является то, что наружное дренирование .двенадцатиперстной кишки лишает кишеч- З 0ник пищеварительных соков и ведет кнарушению пищевврения.Белью изобретения является обеспечение дренирования культи двенвдцатиперстной кишки при эйтервльном питании враннем послеоперационном периоде.Эта цель достигается тем, что зоцддля энтерального питания, выполненныйв виде эластичной трубки со сквознымканалом, снабжен дополнительной эластичной трубкой со сквозным каналом, приэтом один конец дополнительной трубкизакреплен на рабочем конце зонда так,что их оси параллельны и торцы смещены,один относительно другогор а другой ее 45конец перфорирован,788 2На фиг 1 показан зонд, общий вид,нв фиг. 2 - ехема,расположения зонда...

Номер патента: 978154

Опубликовано: 30.11.1982

Авторы: Куприенко, Максимов, Ройзенвасер, Ярмилко

МПК: G06F 11/16

Метки: узлов, цифровых

...импульсы записывают в регистр б сдвига с обратными связями первый проверяемый сигнал (фиг.2, диаграммы 32). В конце периода Формиронания первого проверяемого сигнала на вход 26 останова чзла 5 формирования интервалов измерения поступает импульс останона, относящийся к первому проверяемому сигналу.После окончания импульса останова упомянутый узел переходит в состояние ожидания импульса запуска, при этом прекращается формирование строба измерения, в связи с чем запрещается прохождение тактирующих импульсовв регистр б сдвига с обратными связями. Кроме того, упомянутый строб сноим задним Фронтом переключает счетчик 13 в следующее состояние, когда на адресных выходах блока 19 управления мультиплексором устанавливается код номера...
