Номер патента: 1503185

Опубликовано: 27.05.1999

Авторы: Глущенков, Козорезов

МПК: B23K 20/08

Метки: взрывом, сварки

Способ сварки взрывом, при котором метаемую пластину устанавливают над неподвижной с зазором и инициируют расположенный на ней заряд взрывчатого вещества, отличающийся тем, что, с целью повышения качества сварного соединения путем дополнительного нагрева метаемой пластины и исключения дистанционных элементов, предварительно метаемую пластину устанавливают в контакте с неподвижной пластиной, на которую воздействуют импульсным магнитным полем.

Номер патента: 1829189

Опубликовано: 20.04.1996

Авторы: Герасимов, Исмагилов, Козорезов, Кокорина, Кравцева, Переверзев, Самойлович, Усов, Шкрабина

МПК: B01J 21/02, B01J 27/12, B01J 37/00 ...

Метки: алкилирования, бензола, катализатора, приготовления, этиленом

...для дегидроциклизации новой порции эфира И 1.,Преимущество предлагаемого изобретения состоит в следующем: сокращается продолжительность реакции в 2-3 раза с 15 - 38 ч до 3,5 - 7 ч;упрощается технология за счет исключения стадии отгонки высококипящего растворителя. Одновременно сокращается нежелательное термическое воздействие на 5 целевой продукт.П р и м е р, В четырехгорлую колбувместимостью 200 мл, оснащенную мешалкой, термометром, насадкой Дина-Старка (для отгонки низкокипящих продуктов реак ции) и газоподводящей трубкой, помещают0,163 моль метилового или бутилового эфира 2-оксоциклоксипопионовой кислоты (И 1) общей формулы СООВ Как видно из таблицы, использование добавки солей щелочных металлов высших алифатических кислот...

Номер патента: 1232019

Опубликовано: 10.10.1995

Авторы: Грибанов, Дубов, Душенко, Козорезов, Коломейцев, Куприанов, Павлюков, Попов

МПК: B60L 13/04, G01M 17/00

Метки: исследования, подвеса, систем, средств, стенд, транспортных, электромагнитного

СТЕНД ДЛЯ ИССЛЕДОВАНИЯ СИСТЕМ ЭЛЕКТРОМАГНИТНОГО ПОДВЕСА ТРАНСПОРТНЫХ СРЕДСТВ, содержащий ферромагнитные П-образные элементы модели путевой структуры, закрепленные на опорном элементе, установленном с возможностью вращения на валу электродвигателя, и электрически соединенные с системой питания, управления и датчиком зазора электромагниты модели электромагнитного подвеса, установленные с зазором по отношению к ферромагнитным П-образным элементам модели путевой структуры на станине и с возможностью перемещения в нормальном к их рабочей поверхности направлении и связанные через элементы подрессоривания и демпфирования с рамой, на которой закреплен груз, имитирующий транспортное средство, отличающийся тем, что, с целью повышения точности, груз,...

Номер патента: 1095533

Опубликовано: 10.10.1995

Авторы: Бочаров, Козаченко, Козорезов, Куприанов

МПК: B60L 7/06

Метки: магнитном, подвесе, средств, торможения, транспортных

УСТРОЙСТВО ТОРМОЖЕНИЯ ТРАНСПОРТНЫХ СРЕДСТВ НА МАГНИТНОМ ПОДВЕСЕ, содержащее тяговый линейный асинхронный двигатель с разнесенными по длине индуктора двумя m-фазными обмотками, одна из которых подключена к выходу инвертора, соединенного своим входом с выходом выпрямителя, вход которого, соединенный с выходом блока торможения, подключен через контактор к источнику питания, а другая обмотка соединена через переключатель с первой обмоткой и с входом блока торможения, отличающееся тем, что, с целью снижения потребляемой мощности, тяговый линейный асинхронный двигатель выполнен с дополнительной m-фазной обмоткой, соединенной параллельно с первой и расположенной от нее на противоположном конце индуктора.

Номер патента: 1605884

Опубликовано: 30.05.1991

Авторы: Васильев, Канзюба, Козорезов, Кулагин

МПК: H01R 4/68

Метки: сверхпроводников, соединитель

...кольцо 3 с резьбовыми отверстиями, в которые вворачиваются нажимные элементы4, после чего устанавливается верхнеекольцо 2, Нижнее и верхнее кольца 45крепятся между собой (не показано).Элементами 4 производится предвари"тельный прижим сверхпроводников. Призахолаживании зажима жидким гелиемза счет разницы в коэффициентах температурного расширения материаловприжима 1 и колец 2 корпуса прижимноеусилие возрастает и реализуется сверхпроводящий контакт между соединяе-мыми сверхпроводниками,. Требуемаяравномерность прижимного усилия обеспечивается выбором необходимого количества нажимных элементов (болтов).Материал вставок 6 имеет предел текучести мецьппй, чем у материаловполуколец 5, колец 3 и 2 и элементов4, Поэтому, когдд прижимное...

Номер патента: 1646762

Опубликовано: 07.05.1991

Авторы: Бирюков, Бульина, Герасименко, Козаченко, Козорезов, Косых, Михайлу, Петров, Толоконский, Шерстнев, Юткин

МПК: B23P 6/00

Метки: детали, заклиненной, извлечения, корпуса, отверстии, рабочей

...с ударным способом использование механического осевого воздействия, что достигается гидравлическим, пневматическим или другим продольно-осевым воздействием на один из концов заклиненной части оборудования,Способ осуществляется следующим образом,На поверхности корпуса 1 ЭЦН по всей длине или в местах наибольших отложений твердых осадков 2, приводящих к заклиниванию внутренних деталей 3 насоса, располагают равны отрезки детонирующего шнура 4, Концы отрезков выводят эа пределы корпуса, соединяют в жгут и инициируют в этом месте детонатором 5 равномерно расположенные по диаметру корпуса 1 на его наружной поверхности отрезки шнура 4,Места наибольшего скопления твердых осадков определены следующим образом, Перед проведением...

Номер патента: 1537094

Опубликовано: 28.02.1991

Авторы: Васильев, Канзюба, Козорезов, Марков

МПК: H02K 55/06

Метки: генератор, топологический

...б, находящейся вне эоны полюсов ротора, сохраняется. Та ким обраэом, в СП"контур, состоящийнэ Внешней СП нагрузки 1. язамкнутойпа СП фольгу, можно накачивать магнитный поток и ток. По мере увеличения накачиваемого генератором тока вСП-нагрузку индукция манитного поляв магнитопроводе 1 статора, находящегося в магнитном поле внешнего контура, увеличивается вплоть до значения,при котором происходит манитное насыщение материала магнитопроводанакачка тока замедляется и затем прекращается первая ступень экспериментальной кривой на фиг,2),При подаче в компенсирующую обмот- цку 7 тока, создающего магнитный поток,равный и противоположный магнитномупотоку в магнитопроводе 1 от тбка нагрузки, происходит размагничивание,статора и накачка тока в...

Номер патента: 1629952

Опубликовано: 23.02.1991

Авторы: Васильев, Канзюба, Козорезов, Кулагин

МПК: H02K 55/06

Метки: генератор, топологический

...2. При этом сверхпроводимость фольги 4, находящейся вне полюсов ротора, сохраняется, Магнитный поток, создаваемый катушкой 3 возбуждения, возбуждает в обеих разделенных по высоте частях генератора постоянный ток. Особенности в работе компенсационных катушек 9 в топологическом генераторе вытекают из того, что в верхней и нижней частях магнитопровода 1 статора потоки, создаваемые током нагрузки, имеют противоположные направления. Это значит, что в верхней и нижней частях магнитопровода 1 статора соответствующие компенсационные обмотки 9 должны компенсировать потоки разных знаков.Пример. Магнитопровод статора и ротор выполнены из стали СТ 10. Сверхпроводящая фольга на основе ниобия толщиной 30 мк уложена отдельно в каждой из частей...

Номер патента: 1625598

Опубликовано: 07.02.1991

Авторы: Замалтдинов, Козорезов

МПК: B23D 25/12

Метки: длинномерных, резки, эластичных

...нож 2 кинематически связаны между собой механизмом 9 встречного движения, причем нож 2 выполнен двусторонним и расположен между Ш-образной проводкой 5 и проводкой 1, а его ширина В определяется из выраженияВ=5 -- " - о,К где 5 шаг, Ш-образного профиля;- скорость перемещения режущегоинструмента;Ц - скорость ,Ш-образной проводки; д - ширина проводки.Механизм встречного движения ножа 2 и,Ш-образной проводки 5 состоит из разноплечего рычага 10 и двух поворотных звеньев, выполненных в виде рычагов 11 и 12, концы которых жестко связанн с Ш-образной проводкой 5, рычаг 12 снабжен приводом 13 и связан двухподвижной кинематической парой, включающей в себя ролик 14 и паз 15, с коротким плечом рычага 1 О, на длинном конце которого установлен нож 2....

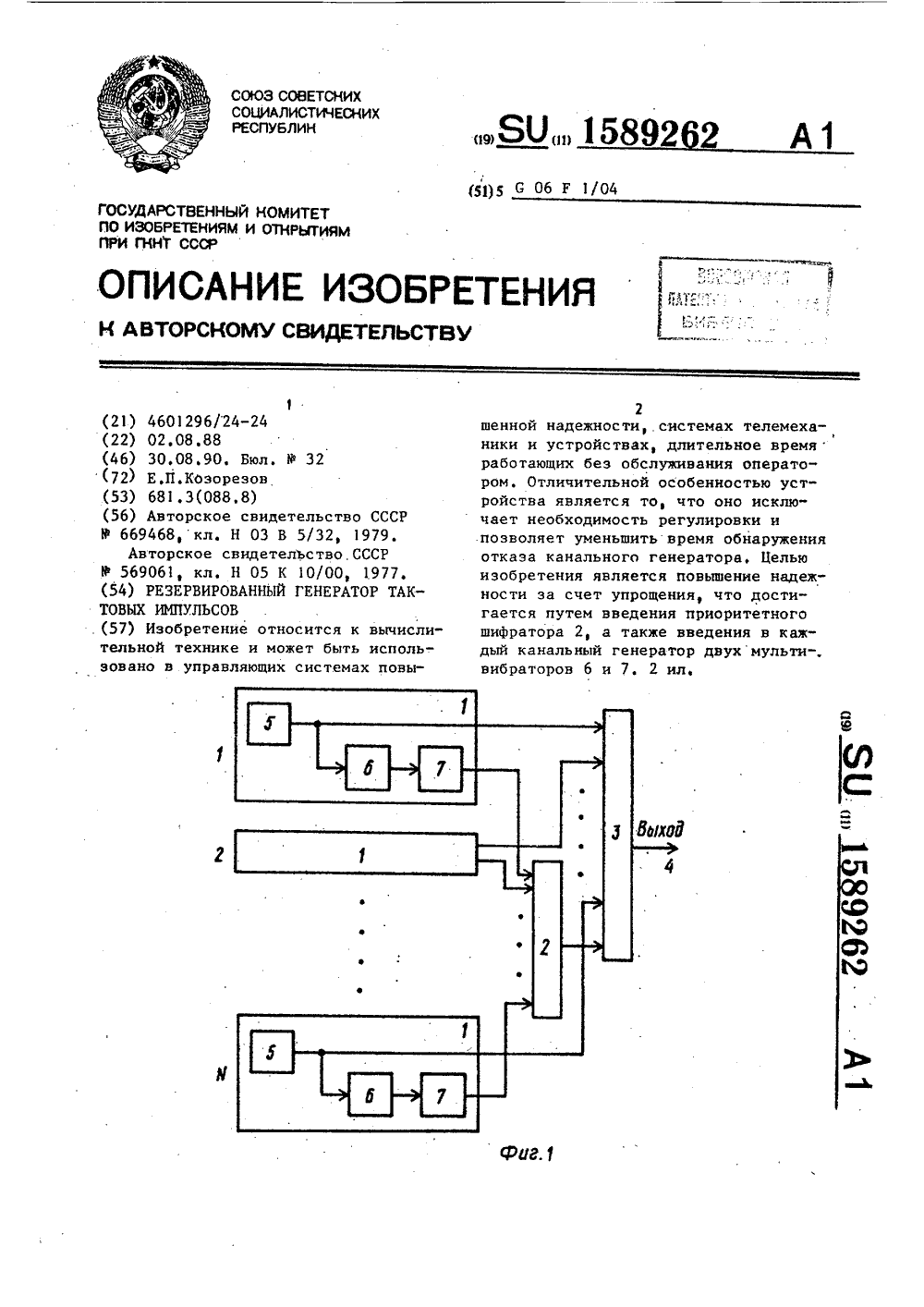

Номер патента: 1589262

Опубликовано: 30.08.1990

Автор: Козорезов

МПК: G06F 1/04

Метки: генератор, импульсов, резервированный, тактовых

...тактового генератора 5.Рассмотрим работу одного иэ каналов резервированного генератора, При 40 исправности тактовый генератор 5 вырабатывает импульсы номинальной частоты, которые поступают на соответствующий вход мультиплексора 3 и вход мультивибратора 6, на выходе которого 45 формируются импульсы длительностью ц и частотой тактового генератора 5 и поступают на вход мультивибратора 7. По первому входному импульсу мультивибратор 7 взводится и формирует 0 логический уровень, соответствующий исправности канала.При повышении частоты тактового генератора 5 вьппе допустимой нарушается условие (1) мультивибратор 6 вэводитВ55 ся и перестает формировать импульсы.При срыве колебаний тактового генератора 1 мультивибратор 7 не вэводится и...

Номер патента: 1575329

Опубликовано: 30.06.1990

Авторы: Жуйко, Козорезов, Лукьянов, Мосолов, Чепуркин

МПК: H01P 7/10, H05K 13/00

Метки: источников, катодных, полуэлементов, резонатор, тепловых

...катодных попуэлементов тепловых источников тока.На чертеже изображен резонатор, общий вид. 1 ОРезонатор содержит верхнюю 1 и нижнюю 2 диэлектрические вставки из гидрофобного материала, боковую стенку 3 из гидрофильного материала, короткозамыкающий поршень, выпол- ц ненный в виде пуансона, состоящего из металлической части 4, имеющий выступ 5, заканчивающийся. сферой б, и из диэлектрической вставки 1, зазора 7, в который помещается масса для изготовления таблетки катодного полуэлемента, корпуса резонатора 8 и волновода 9.Резонатор работает следующим образом. 25На нижнюю диэлектрическую. вставку 2 из гидрофобного материала наносится масса, из которой прессуется таблетка катодного полуэлемента. На массу устанавливается диэлектричес-...

Номер патента: 1565844

Опубликовано: 23.05.1990

Авторы: Козорезов, Колесников

МПК: C08F 110/02, C08F 4/02

Метки: полиэтилена

...катализатора берут АТ О;, указанную в примере 1 пропитывают) раствором ТаСТв четыреххлористом углероде, сушат, пер еосаждают водным раствором аммиака, снова сушат и прокапивают 5 ч при 500 С. На модиФицированную (2,5 мас.% Та,й) окись алюминия наносят. тетраоензилцирконий, Пслимериозацию проводят при 140 С, давлении 0,4 ИПа и времени 1 ч.П р и м е р 24. Для приготовления катализатора оерут А 1,0 з, указанную в примере 1, пропитывают водям раствором У (СН. СОО) з из расч ета нанесения5 15658 0,4 мас.% 70, сушат, прокаливают при 550-600 С и наносят тетрабензилцирконий до насыщения поверхности носителя.Полученный катализатор загружают в автоклав н количестве 0,0159 г и проводят полимеризацию этилена при 14 ООС, давлении 0,4 МПа и...

Номер патента: 1476320

Опубликовано: 30.04.1989

Авторы: Замалтдинов, Козорезов, Турулин

МПК: G01G 13/04

Метки: весового, дозирования

...выполненное в виде бесконтактного конечного выключателя. На бункере 4 установлены чашка 20 и гиря 21,которые предназначены для тарированиякоромысла 2, а над приемный бункером 4установлены питатели 22, 23, основного идосыпочного потоков,Устройство работает следующим образом.В начальный момент времени коромысло 2переуравновешено приемным бункером и,опираясь пальцем 15 на упор 18, расположено горизонтально, а эталонные грузы 3находятся в гнездах 7. Переуравновешенность коромысла предотвращает его раскачку в исходном положении.Зная величину переуравновешенности коромысла 2, набирают комбинацию эталонныхгрузов 3, эквивалентную заданной дозеосновного потока с учетом переуравновешенности коромысла 2, включением тумбле 5 10 15 20...

Номер патента: 1463356

Опубликовано: 07.03.1989

Авторы: Батырбаев, Бульина, Герштанский, Джуламанов, Есенжанов, Козорезов, Крикунов, Миркин, Михайлу, Мякотин, Шерстнев

МПК: B08B 7/00

Метки: внутренней, отложений, поверхности, твердых, трубы

...трубы, соединяют в жгут и инииируют в этом месте капсюлем-детонатором,В результате обеспечивается пракически одновременное ударно"волно-. 15 9 ое воздействие на всю поверхность рубы и достигается высокая эффективность очистки ее внутренней поверхЙости от твердых отложений даже вслучае их значительной толщины. 20 35 Способ очистки внутренней поверхности трубы от твердых отложений путем воздействия на стенку трубопровода ударной волной, возбуждаемой взрывом посредством инициирования плот но прижатых к стенке трубопроводаоего образующей детонирующих шнуров, причем шнуры располагают равномерно по диаметру трубы, о т л и ч а ющ и й с я тем, что, с целью повыше ния качества очистки, снижения энергоемкости процесса и предотвращения...

Номер патента: 1434265

Опубликовано: 30.10.1988

Автор: Козорезов

МПК: G01F 11/04

Метки: дозирования, жидкости

...взаимодействия со стрелкой 22.Кулачок 19 связан со штоком-упором3 дозирующего цилиндра 2 трособлочной системой 29 с грузом 30 компен"сации длины гибкого органа. Груз30 снабжен буртиком 51 и фиксатором32 ограничения хода груза вверх.Причем крутящий момент .на кулачке19 от противовеса 20 превышает крутящий момент от груза 30 натяжениягибкого элемента. Выпуснное отверстие 33 выходного патрубка 8 размещено на заданном уровне в заполняемой 15емкости 34.Устройство работает следуюпжйобразом.Перед началом работы необходимоотпустить винты 26 и по циферблату 2023 установить стрелки 25 на заданные дозы, вращая их вокруг буртика24, после чего винты 26 затянуть,переключателем 28 установить нужнуюдозу из заданных, в результате чего...

Номер патента: 1401466

Опубликовано: 07.06.1988

Авторы: Козорезов, Митрев, Осинский, Рец, Тоценко

МПК: G06F 12/00

Метки: буферное, вершин, графа, запоминающее, нумерации

...А.Мишин Редактор Н.Лазаренко Техред М.Ходанич Корректор Л.ПилипенкоЗаказ 2786/48 Тираж 704 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий1 13035, Москва, Ж, Раушская наб д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к вычислительной технике и может быть использовано в качестве буферного запоминающего устройства при решении задачна графах.Целью изобретения является расширение функциональных воэможностейустройства за счет определения номеров чисел входной последовательностибеэ пропусков и повторений.На чертеже показана блок-схемапредлагаемого устройства.Устройство содержит дешифратор1, группу из Р триггеров 2, где Р - 15количество различных...

Номер патента: 1350779

Опубликовано: 07.11.1987

Авторы: Бочаров, Володин, Грибанов, Козорезов, Коломейцев, Павлюков

МПК: H02K 41/03

Метки: линейный, синхронный, электродвигатель

...группы индукторов, но и одиночные индукторы, если их количество на подвижном элементе ограничено (2- 4)шт.При размещении индукторов в соответстьии с Фиг,4 ЭДС обмотка якоря индуктора К по Фазе будет сдвинута на 180 по отношеник к ЭДС, обмотки якоря индуктора КБ этом случае длясохранения направления тягового усилия индуктора К аким жс,индукторе К, направление .тока в катушках всех фаз обмотки якоря индуктора К, должно быть изменено на противоположное, Например, если в катушке Фазы А индуктора К, направлениетоков выбрано как (+) А ( ), то вкатушке Фазы А индуктора Коно должно быть противоположно, При определении расстояния между индукторами величина целого нечетного числа Й выбирается из условия возможности размещения заданного числа...

Номер патента: 1315864

Опубликовано: 07.06.1987

Авторы: Веселовский, Козорезов, Ксюнин, Рыжиков, Халфин

МПК: G01N 3/56

Метки: испытания, канатной, пробежная, проволоки

...оси образца, выполненным в видеопорного сектора 16 с зубчатой передачей 17 и направляющими роликами18 и 19. Узел натяжения выполнен ввиде гидроцилиндров 20 и 21, шток22 одного из которых соединен с приводом 6 перемещения, а шток 23 второго - с держателем 2.Привод 6 включает кулачок 24,толкатель 25, систему приводных шатунов 26. Вал 27 соединяет гидроцилиндр 8 с держателем 3. Шток 28 соединяет гидрораспределитель 9 с приводом 7.Устройство работает следующим образом. 40 При включении приводов 6 и 7 приводятся в движение насос 10 и кулачок 24, который создает возвратно- поступательное движение штока 22, что обеспечивает перекачивание рабочей жидкости из гидроцилиндра 20 в гидроцилиндр 2 1. Наличие жесткой связи по давлению в...

Номер патента: 1294759

Опубликовано: 07.03.1987

Авторы: Козорезов, Ксюнин, Халфин, Черкасов

МПК: B66C 23/88

Метки: крана, опрокидывания, предотвращения, самоходного

...выполнена, например,.в виде швеллера, закрепленного на якорях 11. Наопорной раме 1 установлены силовыегидроцилиндры 12 и 13, шток первогоиз которых соединен шарнирно с дополнительным выносным рычагом 8 и подпружинен отйосительна него, а шток 35,второго - с основным выносным рьиагом 3. Гидрацилиндр 12 сообщен смоментным гидроцилиндрам 14 черезгидрораспределитель .15, подвижныйэлемент 16 которого связан шарнирно40с дополнительным выносным рычагом, 8. Маментный гидроцилиндр 14 соединен с управляемым входом регулируе"мого дросселя 17, через который сообщены между собой полости гидроцилинд-ра 13,Устройство работает следующимобразом,При внезапной разгрузке самоходного крана 2 падение груза), действии ветровых нагрузок, а такжевследствие того,...

Номер патента: 1279675

Опубликовано: 30.12.1986

Авторы: Замалтдинов, Козорезов

МПК: B05C 11/10, B05C 3/09

Метки: кругов, полировальных, пропитки, шлифовальных

...относятся, какобъемные процентные содержания исходных компонентов рабочей смеси 12, всосуде 5 размещен питатель 13, связанный с устройством 14 для измененияглубины его погружения, которое выполнено в виде последовательно соединенных между собой силовых цилиндров,Питатель 13 разделен на секции 15-17, предназначенные для загрузки ,в них исходных компонентов, Кроме того, каждая из секций 15-17 питателя 13 связана отверстием 18 с .соответствующей секцией сосуда 9-11,причем перегородки питателя 13 выполнены с направляющими 19 и 20 для перегородок 7 и 8, а верхние кромки 21 перегородок 7 и 8 сосуда 5 расположены меяду днищем 22 питателя 13, расположенного в крайнем верхнем положении и нижней стенкой 23 канала 6.Кроме того, установка...

Номер патента: 1252495

Опубликовано: 23.08.1986

Авторы: Козорезов, Короткий, Логвинов, Полежаев, Халфин

МПК: B66B 7/02, E21D 7/02

Метки: движения, подъемного, сосуда, стабилизации

...установкам.Цель изобретения - упрощение конструкции путем использования лобового сопротивления устройства воздуху и уменьшения динамических нагрузок.На фиг. 1 изображено устройство стабилизации движения подъемного сосуда, об 10 гний вид; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - вид Б на фиг. 2.Устройство стабилизации движения подьемного сосуда содержит подьемный сосуд 1, подвешенный на канате 2, и проводники 3 шахтного ствола. Подъемный сосуд 1 снабжен направляющими, выполненными в виде труб 4, установленных вдоль продольной оси на боковых стенках 5 подъемного сосуда 1, на каждой из которых, в ее средней части, расположена распределительная втулка 6, имеющая крышку 7 и радиальные отверстия 8. Эластичная оболочка 9 с...

Номер патента: 1206865

Опубликовано: 23.01.1986

Авторы: Жукова, Козорезов, Попов

МПК: H01R 39/04

Метки: коллектор, электрической

...на цилиндрическихступенях корпуса со смещением нанекоторый угол относительно соседнего ряда, диэлектрические кольцаустановлены между рядами коллекторных пластин, а токоподводные .стержни " в отверстиях цилиндрических ступеней и их резьбовые концы взаимодействуют с резьбовымиотверстиями коллекторных пластин..Синицка аказ 8724/54 59 П Тираж Ф 1 ИПИ Гос по делам Москва, исноеССР дарственног изобретений Ж, Раушс комитета открытиия наб.,13 иал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к элекФтрическим машинам.Цель изобретения - повышение мощности электрической машины.На фиг. 1 представлен коллектор, продольный разрез, на фиг 2- разрез А-А и Б-Б на фиг. 1.Коллектор электрической машины содержит полый корпус 1...

Номер патента: 1202627

Опубликовано: 07.01.1986

Авторы: Замалтдинов, Козорезов

МПК: B05C 5/02, B22F 3/26

Метки: жидкостью

...в верхнем положении. Этоусловие необходимо для того, чтобыавтоматически закрыть клапан 12 иоткрыть сапун 11 только после того,как будет закрыт подпружиненный клапан 12, что в свою очередь обеспечивает автоматическую подпиткусосуда 4 нагретым импрегнатором.Полости между наружной ванной 1и сосудом 4, а также между наружнойванной 1 и ванной 3 пропитки заполнены теплоносителем 22 и снабженыэлектронагревателями 23.Устройство снабжено механизмом24 подачи кругов 25 в ванну 3 пропит.ки. Механизм включает оправку 26,установленную с воэможностью вращения вокруг своей оси. Кроме того,устройство снабжено приводом 27 зажима и вращения кругов 25, выполненным в виде нажимной центрирующейшайбы 28, установленной с возможностью вращательного и...

Номер патента: 1184569

Опубликовано: 15.10.1985

Авторы: Замалтдинов, Козорезов

МПК: B05C 3/09, B05C 9/14

Метки: кругов, полировальных, пропитки, шлифовальных

...18 которого шарнирно соединено 10 15 20 25 30 палец, посредством которого она связана с кольцевым копиром,3. Установка ио и. 1, отличающаяся тем, что привод транспортирующего устройства выполнен в виде двуплечего рычага, короткое плечо которого шарнирно соединено с силовым цилиндром, а на конце длинного плеча установлен подпружиненный фиксатор для взаимодействия с транспортирующим устройством, рейка привода качания снабжена упором для вывода фиксатора из контакта с транспортирующим устройством,Ъс приводным элементом 19, а на конце длинного 20 установлен подпружиненный фиксатор 21 для взаимодействия с гнездом 22 транспортирующего устройства 4, причем рейка11 снабжена упором 23, предназначеннымдля вывода фиксатора 21 из гнезда 22, который...

Номер патента: 1177384

Опубликовано: 07.09.1985

Авторы: Замалтдинов, Козорезов

МПК: C23C 2/00

Метки: горячего, лужения

...включения поворота, выполненным в видепневмоцилиндра 29, установленного накронштейне 30, который закреплен настоле 2, а кулачок 28 жестко связансо штоком 31 пневмоцилиндра 29 и установлен с возможностью возвратнопоступательного перемещения по направляющим 32, закрепленным на кронштейне 30. Причем пневмоцилиндр. 29предназначен для перемещения кулачка 28 вдоль оси 11 захвата 12,а центровой профиль пазового кулачка 28 выполнен по закону;у = (1- соЫ) Кх=Сс,где о - угол поворота кривошипа,изменяющийся от 0 до 90и от 90 до 0;К - радиус кривошипа; хС = --- параметр кривой центрового90 опрофиля;х - расстояние перемещенияролика кривошипа (Фиг. 4):Кулачок 28 установлен с возможностью взаимодействия с роликами 15 и 16 кривошипа 14...

Номер патента: 1169099

Опубликовано: 23.07.1985

Авторы: Бочаров, Козорезов, Коломейцев, Куприанов, Лиховидов, Павлюков, Реднов

МПК: B60L 13/00, H02K 41/03

Метки: линейный, синхронный, электродвигатель

...листовой стали, магнитопровода 2. Каждый стержень 3 и 4 магнитопровода 2 и ферромагнитного пакета 1 разделен в продольном направлении (до ярма) на два зубцаравной ширины и с расстоянием междуними примерно равным их ширине. Магнитопровод 2 содержит пазы 5 и 6, обмотку7 возбуждения, охватывающую стержни 3и 4, трехфазную или с иным числом фаз,обмотку 8 якоря, уложенную соответственно на левом 3 и правом 4 стержнях магнитопровода 2 в поперечных пазах и катушки 9 и 10 обмотки стабилизации, пазовыечасти которых уложены в продольные пазы5 и 6, расположенные на торцах левого 3и правого 4 разделенных стержней магнитопровода 2 соответственно. Торцовые поверхности магнитопровода 2 и ферромагнитного пакета 1 отделены воздушным зазором Г и...

Номер патента: 839419

Опубликовано: 23.07.1984

Авторы: Бочаров, Винокуров, Иванов, Козаченко, Козорезов, Куприянов, Поляшов

МПК: H02K 41/025

Метки: асинхронного, вторичный, двигателя, линейного, одностороннего, элемент

...отогнутые концы которых пропущены через отверстия, выполненные в дне поперечных пазов сплошного магнитопровода, и соединенные с лобовыми частями, расположенными в продольных пазах.На фиг, 1 изображен .вторичный50 элемент, вид сверху; на Фиг, 2 - то же, вид сбоку, на фиг. 3 - вид с торца, на Фиг. 4 - аксонометрическая проекция вторичного элемента; на фиг, 5 - электропроводяший изолированный стержень обмотки; на фиг, б показана принципиальная схема обмот - ки; ня фиг, 7 - схема соединения обмотки и конденсаторов. Г 1 ягнитопронод 1 (фиг, 1-4) выполнен в виде сплошной, нсшихтованнойплиты из стали ипи мяпомягнитногосплава, например СГ 1-9. В поперечномнаправлении мягнитопровод 1 имеетпяэы, в которые уложены изолирован -ные стержни 2...

Номер патента: 1087852

Опубликовано: 23.04.1984

Авторы: Козорезов, Любезнова, Хельмер, Шуваев

МПК: G01N 23/20

Метки: рентгеновский, спектрометр

...цель достигается тем, что в рентгеновском спектрометре, содержащем источник рентгеновского излучения, держатель обраэца, а также кристалл-монохроматорс устройством для изгиба кристаллаи детектор, установленные с возможностью вращения вокруг оск, совпадающей с одной из образующих цилиндрической поверхности кристалла-монохроматора, причем детектор установленс возможностью вращения с удвоеннойскоростью вращения кристалла"монохроматора, устройство для изгиба крнсталла-монохроматора снабженоприводом и системой синхронизацииизгиба с поворотом кристалла-монохроматора.На чертеже показан предлагаежйспектрометр,Рентгейовский спектрометр содержит неподвижную рентгеновскуютрубку 1 с линейным фокусом Г, расположенным на окружности радиуса...

Номер патента: 1084927

Опубликовано: 07.04.1984

Авторы: Козаченко, Козорезов

МПК: H02K 41/025

Метки: асинхронного, вторичный, линейного, электродвигателя, элемент

...Апакетами 4 из магнитомягких стальныхпроволок 5. Магнитопровод 2 имеетотверстия 6 для крепления токопроводящей немагнитной накладки 1 при помощи винтов или болтов 7.Расстояние между соседними пакетами 1, минимальное в краевых зонах вторичного элемента, увеличивается по мере движения к осевой линии. Конкретный закон изменения числа пакетов 4 по ширине вторичного элемента определяется соотношением между полюсным делением и шириной индуктора. аАналогичная конструкция вторичнога элемента может быть применена для двухстороннего линейного асинхронного электродвигателя, когда вторичный элемент имеет по оси симметрии маггитную вставку. В этом случае вторичный элемент будет состоять из двух токопроводящих немагнитных накладок 1 межцу которыми...

Номер патента: 1084520

Опубликовано: 07.04.1984

Автор: Козорезов

МПК: F16H 25/08

Метки: возвратно, вращательное, движения, кулачковый, механизм, поступательного, преобразования, прерывистое

...что кулачковый механизм для преобразования возвратно-поступательного движения в прерывистое вращательное, содержащий ведующее звено и ведомое звено, выполненное в виде плоского кулачка, рабочая поверхность которого включает сопряженные криволинейные участки с пазами, снабжен двойным кривошипом, установленным на оси ведомого звена и имеющим35 расположенные симметрично оси два ролика, и подпружиненным к кулачку двуплечим коромыслом, составляющим вращательную пару с кулачком, рабочая поверхность кулачка включает также прямолинейные участки, сопряженные с.криволинейными участками.Кроме того, с целью повышения надежности механизма путем снижения инерционных нагрузок по крайней мере часть рабочего профиля кулачка выполнена упругой.На чертеже...
