Кардаков

Номер патента: 1740718

Опубликовано: 15.06.1992

Авторы: Кардаков, Ларин, Лукин, Сибарова, Ткаченко, Трофимов

МПК: F01P 11/06

Метки: внутреннего, двигателей, жидкость, охлаждающая, сгорания

...3-4 мПа, подкисление оксидата и выделение осадка с последующим приготовлением водного раствора натриевых солей высокомолекулярных кислот.Свойства и структура высокомолекулярных сланцевых кислот ВМК исследовались с применением ряда химических и инструментальных методов: масс-спектроскопии, электрофореза. гель-хроматографии, ультрафильтрации. Установлено, что ВМК это комплекс однотипных по строению и составу соединений, преимущественно, алифатической природы, содержащих различные кислородсодержащие функциональные группы - карбоксильные, спиртовые и фенольные гидроксилы, карбонильные и хиноидные с незначительными включениями органоминеральных компонентов. Элементарный состав йа ВМК, мас,3.йа - 31 ф. 0,5; С - 42+ 0,5; Н - 5 Ю,5; О - О 4-...

Номер патента: 1483075

Опубликовано: 30.05.1989

Автор: Кардаков

МПК: F01M 3/02, F02M 13/06

Метки: внутреннего, двигателя, двухтактного, питания, сгорания

...распылители 4 и 5. Иглы 6 и 7 закреплены в дросселе 9, который соединен с механизмом управления (не показан) тросом 10.Способ осуществляется следующим образом.Через топливоподающие и маслоподающие отверстия масло и топливо поступают в поплавковые емкости 2 и 3 и через распылители 4 и 5 в зазор между иглами 7 и 6, масло, разбавленное бензином, и ЯО 1483075 2 М 13/06, Г 01 М 3/О(54) СПОСОБ ПИТАНИЯ ДВУХТАКТНОГО ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ(57) Изобретение позволяет упростить к-цию системы подачи масла и снизить токсичность отработавших газов. Во впускной тракт двигателя подают воздух, бензин и масло, смешивают их, а кол-во всех компонентов регулируют в зависимости от нагрузки двигателя. Топливо подают по мень шей мере из двух емкостей, в...

Номер патента: 1310273

Опубликовано: 15.05.1987

Авторы: Гавзов, Дрейман, Кардаков

МПК: B61L 19/14

Метки: временным, каналов, переменным, разделением, сигналов, стрелок, телемеханики, централизации, циклом, электрической

...2 и 14 в течение нескольких циклов на выходе блока 23 формируется напряжение, достаточное для включения групповых контрольных реле 24, кон 133тактами 24.1 которых выходы ключевых элементов 21 подключаются к контрольным входам блоков 25 дешифрации проверяющего теста.При правильном восприятии блоками 25 проверяющего теста в течение нескольких циклов работы системы включаются групповые реле 20 тестовой проверки, которые своими контактами 26.1 подключают вторые входы блоков 27 регистрации приказов к выходам приемных ключей 21. Первые входы блоков 27 подключены к выходам тактового распределителя 14 для регистрации приказов в данном временном канале.При регулярном (в каждом цикле работы системы) поступлении управляющих приказов срабатывает...

Номер патента: 1267557

Опубликовано: 30.10.1986

Автор: Кардаков

МПК: G05F 1/56, H02M 3/337

Метки: вторичного, источник, стабилизированный, электропитания

...сети задающий генератор 7 с самовозбуждением Формирует в обмотках выходного трансформатора 8 напряжение прямоугольной формы.При этом при полуволне, соответствующей положительному значению напряжения на вторичной обмотке У на транзистор 21 статического преобразователя 2 поступает отпирающий импульс и напряжение сети, преобразо,ванное в постоянное входным выпрями 3 12675 телем 1, оказывается приложенным к первичной обмотке У, силового трансформатора 3 через коллекторно-эмиттерный переход транзистора 21 и конденсатора 22, При следующей полу- волне, соответствующей положительному значению напряжения на вторичной обмотке ы трансформатора 8, транзистор 21 запирается и отпирающий импульс поступает на транзистор 23, 1 О а выпрямленное...

Номер патента: 1265739

Опубликовано: 23.10.1986

Автор: Кардаков

МПК: G05F 1/56

Метки: вторичного, источник, стабилизированный, электропитания

...и напряжение сети, преобразованное в постоянное выпрямителем 1,оказывается приложенным к первичнойобмотке И, силового трансформатора 3через конденсатор 19 и коллекторно"эмиттерный переход транзистора 18.При следующей полуволне, соответствующей положительному значению напряжения на вторичной обмотке Ик трансФорматора 8, транзистор 18 запирается и отпиракарй импульс поступает натранзистор 20 и выпрямленное напряжение сети через конденсатор 21 иколлекторно-эмиттерный переход транзистора 20 оказывается приложеннымк той же обмотке У трансформатора 3по обратной полярности. Так как индуктивность 22 и емкость конденсато1 АР 1 чР и соотвествующая ей индукцияв = н 55 ра 23 препятствуют скачкообразному нарастанию тока во вторичной обмотке...

Номер патента: 1161753

Опубликовано: 15.06.1985

Автор: Кардаков

МПК: F16J 9/00

Метки: кольцо, поршневое, составное

...д. 4/5 Изобретение относится к уплотнительной технике и может быть использовано для уплотнения поршней компрессоров, двигателей внутреннего сгорания,Цель изобретения - повышение надежности уплотнения путем выполнения выступов разрезного кольца, входящего в составное поршневое кольцо, содержащего два одинаковых кольца, в виде сегмента и среза замка по хорде, параллельной хорде сегментов, что обеспечивает равномерное прилегание колец к поверхности цилиндра. На фиг. 1 показано составное поршневое кольцо в сборе; на фиг, 2 - одно из колец, входящих в составное поршневое кольцо.Составное поршневое кольцо состоит Из двух одинаковых разрезных колец 1 и 2, каждое кольцо имеет выступ 3 в виде еегмента на одном конце и срез 4 по хорде на...

Номер патента: 1128011

Опубликовано: 07.12.1984

Автор: Кардаков

МПК: F16D 41/12

Метки: муфта, храповая

...муфта.45 продольный разрез;. на фиг. 2 - то же, вид сверху, на фиг. 3 - разрез А-А на фиг. 21Храповая муфта содержит полумуфту 1 в виде диска с центральньм тор цовым выступом, на котором расположены сцепкой элемент 3, упругая пластина 4 и вторая полумуфта 5. Диск 1 имеет гнезда 6, а вторая полумуфта 5 - на торце диаметрапьный паз 7, 55 ,в котором с осевым зазором 8 расположены сцепкой элемент 3 и упругая пластина 4. Сцепной элемент 3 имеет отогнутый в сторону гнезда 6 диска 1 лепесток 9, взаимодействующий с гнездами 6, .и посадочное отверстие 10, диаметр которого больше диаметра центрального торцового выступа 2 диска 1. Ширина лепестка 9 меньше диаметра гнезда 6, Упругая пластина 4 имеет диск 11, опирающийся на лепесток 9 и...

Номер патента: 994735

Опубликовано: 07.02.1983

Авторы: Кардаков, Худяков

МПК: E21C 41/04

Метки: длинными, лавами, очистными, пластов, разработки, угольных

...выработок,выемку пластамеханизированным комплексом иэ разрезной выработки, раз" т 5 резную выработку смежных лав разде"ляют по оси искусственным междулаво"вым целиком на две части, в каждойиз которых монтируют механизированныйкомплекс, а очистную выемку ведут пол очередно от разрезной выработки кФлангам.экспертизеов 8.Е. иных выработок1975, Технологиястовых местоемых. М.,прототип). Соетавитель ЕСинцов ор В.Иванова Техред М.Надь Корректор АДзятРе 97/16Тираж 601 ВНИИПИ Государственного комите по делам изобретений и о 113035, Москва, Ж, Раушскаяфилиал ППП "Патент", г. Ужгород, ул. Проектная,Э 99Между транспортным и вентиляцион. .ным втреком проводят разрезную выра-. ботку, которая раздеаяется по оси искусственным междулавовым целиком...

Номер патента: 991064

Опубликовано: 23.01.1983

Авторы: Десятерик, Кардаков

МПК: E21D 13/02

Метки: выработках, пластов, пород, почвы, предотвращения, пучения, тонких, угольных

...щель на глубину4-4,5 м и высоту 0,1-0,15 м от охраняемой выработкиНа фиг, 1 изображена охраняемаявыработна и тонкий пласт угля, нафиг. 2 - то же, вид в плане.Способ осуществляется следующимобразом,Во время проведвния подготовительной выработки (транспортного штрека)проводится берма 1 шириной 1,2 м, скоторой врубовой машиной "Урал" сдлиной бара 3,6 м впереди очистногозабоявне эоны временного опорного давления, производится подрубкаугольного массива на глубину 35 м.В результате образования зарубнойщели 2 происходит подсечка угольногомассива на глубину до 4,5 м от бортаподготовительной выработки и опорноедавление с максимумом:; о (Н (гдеК -. коэффициент концентраций напряжений; ,- объемная масса пород,т/мН - глубина разработки, м)...

Номер патента: 983275

Опубликовано: 23.12.1982

Авторы: Бажин, Кардаков, Мельников, Нейман, Райский, Рева

МПК: E21D 11/00

Метки: выработок, охраны, подготовительных

...каната жестко соединен с блоком в месте 5 со стороны отработанной части пласта н перекрывает вырез, а другой оборудован замком б, Со стороны охраняемой выработки блок имеет монтажное кольцо 7. Для повышения устойчивости тумб блоки в 10 них собирают на стойке 8, при этом стойка входит в вырез блока. Стойка может быть деревянной, металлической, железобетонной и т.п. Ее оставляют в выработанном пространстве при извлечении блоков и она служит для предохранения кровли от обрушения в процессе извлечения блоков.Устройство работает следующим образом.В выработанном пространстве па О раллельно выработке 3 устанавливают стойки 8 и расклинивают их между почвой и кровлей пласта. Блоки 1 собирают в тумбы 2 на стойках 8 таким образом, чтобы вырез в...

Номер патента: 955444

Опубликовано: 30.08.1982

Авторы: Кардаков, Репин

МПК: H02M 7/08

Метки: переменного, постоянное, регулируемый

...входами регулируемого преобразователя 14 и 15, предназначенными для присоединения источника тока управления. Работа регулируемого преобразователяпоясняется диаграммами на фиг. 2,При отсутствии тока управления и впредположении, что напряжение питающейсети Й изменяется по синусоидальному закону, на выводах вторичных обмоток трансформаторов действуют ЭДС 1.1(6) и Бг (7)изменяющиеся также по синусоидальномузакону в противофазе относительно другдруга (фиг. 2 а).Вторичная обмотка 6 подключена к однофазному мосту, образованному вентилями 1011 и 12, 13, а обмотка 7 соответственнок однофазному мосту, образованному вентилями 8, 9 и 10, 11. При этом однофазныемосты объединены в один трехфазный таким1 ь образом, что плечо моста,...

Номер патента: 951427

Опубликовано: 15.08.1982

Авторы: Кардаков, Репин, Сазонов

МПК: H01F 29/14

Метки: варианты, его, регулируемое, трансформаторное, трехфазное

...напряжения на последовательно включенных конденсаторах и первичныхобмотках трансформатора. Возвратная магнитная проницаемость материала магнитопровода В нелинейно падает с увеливовчением напряженности магнитного поля Нпостояннто тока и не зависит от направления магнитного потока. Таким образом,при появлении тока управления происходит нелинейное изменение напряжения напервичных обмотках трансформатора и, сучетом коэффиэиентв трансформации, напряжение вторичных обмоток трансформатора,Ток управления 10 разветвляется пообмоткам переменного тока, и по каждойпервичной обмотке трансформатора протекает ток 10 /3, создавая в каждоммагнитопроводе напряженность Н = -фи/.ЭПри этом появление на зажимах 16 и 17переменной ЭДС обуславливается...

Номер патента: 949725

Опубликовано: 07.08.1982

Авторы: Кардаков, Репин

МПК: H01F 29/14

Метки: регулируемое, трансформаторное, трехфазное

...тока7-9 и 10-12 в каждой группе соединены щв звезду и подключены к питающей трех-фазной сети через конденсаторы 13-15.Обмотка управления выполнена в видешести идентичных секций 16-18 и 19-21размещенных на однофазных магнитопроводах 1-3 и 4-6 и соединенных в каждойгруппе в открытый треугольник, причемсекции 16-18 и 19-21, образующие открытые треугольники разныМ групп, соединены между собой последовательновстречно. Устройство работает следующим образом.Напряжение каждой фазы питающей сети распределяется между падением напряжения на последовательном конденсаторе и напряжением на двух параллельных первичных обмотках трансформатора.При изменении магнитной проницае мости магнитопровода вследствие подмагничивания изменяется...

Номер патента: 947425

Опубликовано: 30.07.1982

Авторы: Десятерик, Кардаков, Нелюбов

МПК: E21C 41/04

Метки: главных, охраны, пластов, пластовых, пологих, разработке, тонких, угольных, штреков

...состоянию угольного целика.На фиг.1 показана схема расположения угольных целиков вдоль штрека; на фиг.2 - разрез А-А на фиг.1.Способ осуществляется следующим образом.Параллельно главному штреку 1 проводят со стороны восстания и падения пласта просеки 2, оставляя ме- ду главным штреком и просеками угольные целики 3 шириной не менее 4 м, с которых снимается напряжение путем образования сплошной разгрузочной щели 4, и главный штрек 1 оказывается в зоне пониженных напряжений. Опорное давление передается на угольный массив по восстанию и падению от просеков 2. При приближении очистного забоя к главному штреку со стороны восстания и падения между выработанным пространством и гросеком оставлякт угольные целики 5 с размерами, соответствующттми...

Номер патента: 943873

Опубликовано: 15.07.1982

Авторы: Иванов, Кардаков, Репин, Сазонов

МПК: H01F 21/08

Метки: варианты

...и подключены к питающей сети через дроссель переменного тока 9, а точки 10 и 11 последовательного соединения секций первичной обмотки предназначены для подключения источника постоянного тока управленияРабота устройства происходит следующим образом.При подключении к сети переменно" го тока напряжение распределяется между дросселем трансформатора в зависимости от степени подмагничивания трансформатора постоянным током, причем выходное напряжение трансформатора уменьшается при увеличении тока управления.Из схемы на фиг.2 видно, что ток разветвляясь по паралельным; ветвям обмоток трансформатора, создает в точках присоединения источника тока управления Ч, равное падению напряжение, т.е. точки 10 и 11 являются...

Номер патента: 926318

Опубликовано: 07.05.1982

Авторы: Батуринцев, Брайцев, Данилов, Десятерик, Кардаков

МПК: E21D 21/00

Метки: анкерная, крепь, податливая

...плиту 4, а затем завин цивают гайку 5 с приложением вращающего момента порядка 300 нм с целью создания начального натяжения крепи,Развитие горного давления вызовет смещение контура выработки, закрепленной анкерной крепыш. При достижении смещений контура пород 100 мм и более хвостовик 3 стержня будет вытягиваться из посаженной на нее с натягом трубчатой обоймы с заданной величиной сопротивления, которая определяется типом и классом посадки трубчатой обоймы на составной стержень и выбирается в зависимости от способа закрепления анкера в скважине или конструкции замка,Анкерная крепь может иметь три конструктивных варианта исполнения.Головная часть стержня равна хвос. товику. Жесткое закрепление трубчатой обоймы возможно на любой части...

Номер патента: 907731

Опубликовано: 23.02.1982

Авторы: Иванов, Кардаков, Репин

МПК: H01F 27/29, H02M 7/06

Метки: низковольтный, переменного, постоянное

...диода 2 и 3, одни выводы одноименных электродов которых объединены, образуя первый выходной вывод 4.Преобразовательный трансформатор 1 содержит первичную обмотку 5 н вентильную обмотку, выполненную в виде трех полос 6 - 8 из витой фольги, причем одни концы фольговых полос 6 и 8 соединены с выпрямительными диодами 2 и 3 соответственно, а один конец третьей полосы 7 образует второй выходной вывод 9. Все фольговые полосы 6 - 8 вьполнены равной ширины, при этом полосы 6 и 8 размещены по обе стороны третьей полосы 7. Между фольговыми полосами 6 и 7 и 7 и 8 размещена диэлектрическая пленка 10. В цепь нагрузки включеиа эквивалентная индуктивность.Низковольный преобразователь переменного напряжения в постоянное (фиг. 2) содержит...

Номер патента: 877632

Опубликовано: 30.10.1981

Авторы: Задерей, Иванов, Кардаков, Репин, Сазонов, Солдатов

МПК: H01F 21/08

Метки: трансформатор, управляемый

...сочленением двухмагнцтопроводов 6 и 7, плоскости окон которых взаимно ортогональны, причем обмоткауправления размещена на С-образном магцитопроводе 7, а первичная обмотка, последовательно которой к каждому выводу подключены конденсаторы 810, со вторичной 4обмоткой размещены ца Е-образцом магцитопроводе.Магнитопровод 6, на котором размещеныобмотки- 4 переменного тока, вьполцец Е-образной формы с двумя крайцими и сред ними стержнями, к торцовым поверхностямкоторых примыкает С-образный магнитопровод 7. Первичная 1, 2 и. вторичная 3,.4 обмотки выполнены каждая из двух частей, размсцены на крайних стержнях Е-образного магнитопровода 6, и части первичной обмотки 1 и 2 соединены в Т-образную схему. Магнитопровод Е-образной формы выполнен из...

Номер патента: 877631

Опубликовано: 30.10.1981

Авторы: Кардаков, Репин, Сазонов

МПК: H01F 21/08

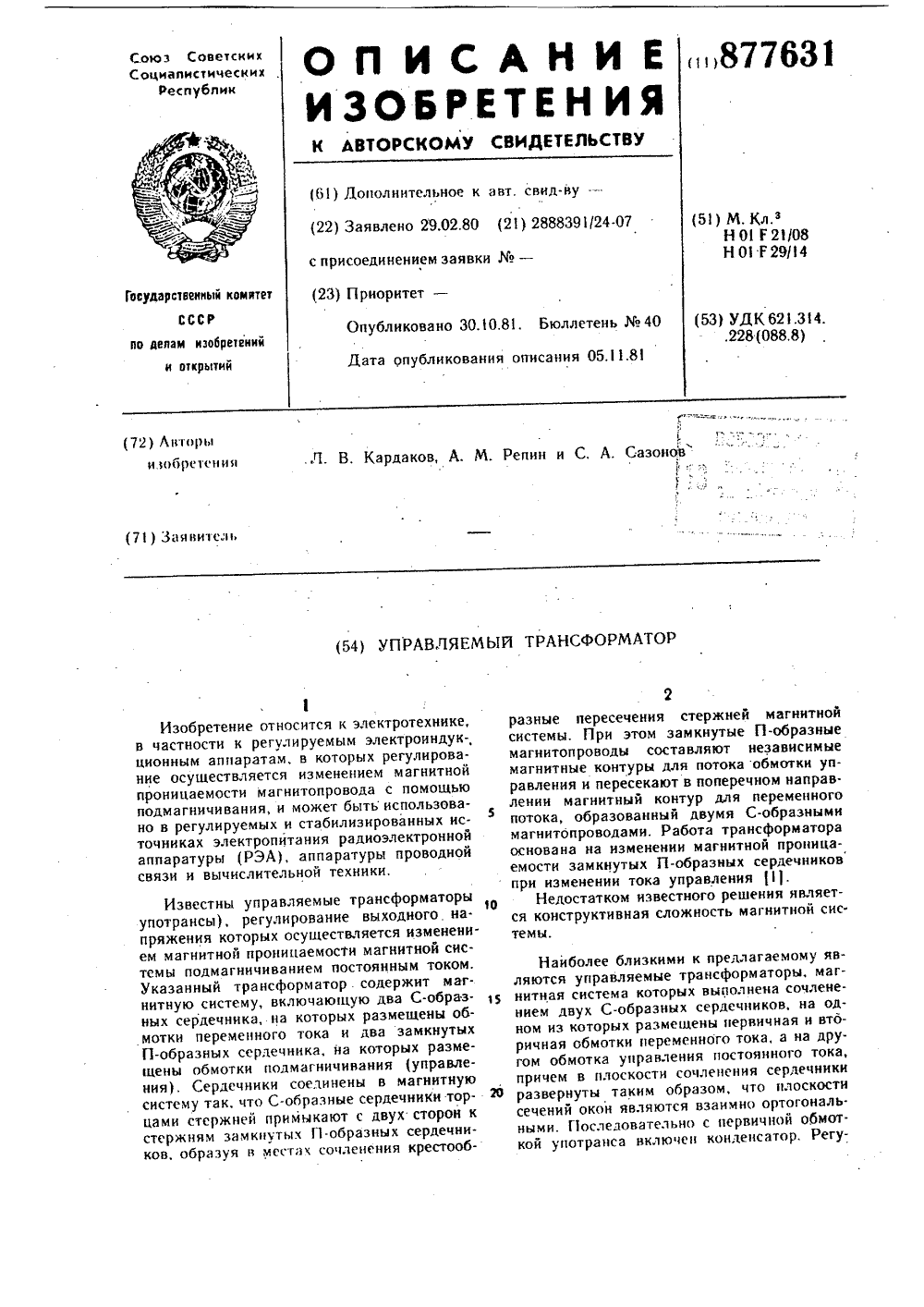

Метки: трансформатор, управляемый

...материала с низкой магнитной проницаемостью.На фиг. 1 изображен управляемый трансформатор, общий вид; на фиг. 2 - то же, электромагнитная схема; на фиг. 3, 4 - то же, магнитная система; на фиг. 5 -- вариант выполнения магнитной системы управляемого трансформатора с плоскошихтованным замкнутым магнитопроводом; иа фиг. 7 - зависимость возвратной магнитной проницаемости материала магнитопровода от напряженности постоянного магнитного поля. 45Управляемый трансформатор содержит первичную 1 и вторичную 2 обмотки переменного тока и обмотку 3 постоянного тока, размещенные на магнитной системе, выполненной сочленением двух магнитопроводов 4 и 5, плоскости окон которых взаимно ортогональны, причем обмотки управления размещены на С-образном...

Номер патента: 817924

Опубликовано: 30.03.1981

Авторы: Задерей, Иванов, Кардаков, Солдатов, Тертишников

МПК: H02M 7/06

Метки: напряже-ния, переменного, постоянное

...разность напряжений обмоток 4 и 5 (1)4), на диодах 6-7 и 10-11, образуя таким образом треугольник напряжений приложенный к трехфазной мостовой схеме, что позволяет получить на ее выходе выпрямленное; с частотой пульсаций равной 6 сети и соответ. ствующимм уров нем пульс аций.Наиболее благоприятйый режим выпрямления и минимальный уровень пульсаций (фиг, 2) наступает, когда коэффициент магнитной связи, угол р поворота полусердечников,приближается, к" 30 , т,е, 90 -30 =60 , При мень ших углах уровень пульсаций возрастает от расчетного, однако частота остается равной 6 Е сети,что позволяет уменьшить массогабаритные показатели индуктивно-емкостного фильтра. 40Расчетные отношения напряжений вторичных)обмоток паратранса к среднему...

Номер патента: 805426

Опубликовано: 15.02.1981

Автор: Кардаков

МПК: H01F 21/08

Метки: аппарат, электроиндукционный

...переменного тока и обмотку управления постоянного тока, С-образные сердечники состыкованы торцамитаким образом, что плоскости сеченийих окон образуют прямой угол, .приэтом рабочая обмотка размещена наодном С-образном сердечнике, а обмотка управления - на другом,На фиг. 1 изображен электроиндукционный аппарат, общий вид; нафиг. 2 - электрическая схема электроиндукционного аппарата; на фиг,3взаимодействие магнитных потоков(направления магнитных потоков, указанные стрелами, приняты условно);на фиг. 4 - зависимость возвратноймагнитной проницаемости от напряженности постоянного магнитного поля.Электроиндукционный аппарат содержит магнитную систему, включающуюдва С-образных магнитопровода 1 и 2, 40выполненных например, витыми из ленточной...

Номер патента: 785502

Опубликовано: 07.12.1980

Авторы: Десятерик, Кардаков

МПК: E21D 13/02

Метки: выработок, охраны, подготовительных

...изобретения является повышение эффективности охраны выработок.Поставленная цепь достигается тем, что цепик угля между выработкой и про 2секом оставляют шириной 3-;7 м и подсекают его на всю ширину у почвы апас-. та с опережением линии очистного забоя однсвременно с проведением просека,Способ заключается в спедуюшем. При разработке тонких и средней мощности пологих угольных пластов между транспортной выработкой и просеком, опережающим линию очистного забоя, оставляют целик угля, в котором проходят сбоечные печи. Бепик оставляют шириной 3-7 м. С опережением линии очистного забоя производят подсечку указанного целика на всю его ширину у почвы пласта однсвремеино с проведением просека. Выбранные параметры ширины цепика в зависимости...

Номер патента: 782088

Опубликовано: 23.11.1980

Авторы: Задерей, Иванов, Кардаков, Солдатов, Тертишников

МПК: H02M 7/06

Метки: переменного, постоянный

...тока в постоянный на фиг. 2 содержит паратранс 19,первичная обмотка 20 которого, подсоединена к входным выводам преобразователя, 35Вторичные обмотки паратранса .21 и 22выполнены с отводами от средних точекобмоток и промежуточными отводами, которые в каждой обмотке равноудалены от ееконцов, Каждый конец обмотки 21 черезвыпрямительные диоды 23 - 26 подключенык каЖому промежуточному отводу обмотки 22. В свою очередь, каждый конец обмотки 22 через выпрямительные диоды 27 -30 подключен к каждому отводу обмотки 21.Подключение выпрямительных диодов к кон- ицам обмоток выполнено противополярно,то есть к концам обмотки 21 выпрямительные диоды 23 - 26 подключены анодами, ак концам обмотки 22 выпрямительные диоды 27 - 30 подключены...

Номер патента: 717375

Опубликовано: 25.02.1980

Авторы: Воеводин, Кардаков, Лещенко, Русанов, Сосновский, Холоша

МПК: E21F 15/06

Метки: блоков, возведения, искусственных, целиков

...стопорных рычагов 21 свободноотклоняются блоком в сторону его движения, а после прохода блока стопорные рычаги под,действием своей неуравновешенной нижней части самоустанавливаются в вертикальное положение. После этого выдвижная площадка 2 возвращается в исходное положение. Блоки, находящиеся на платформе 1 и площадке 3 не могут под действием сил тяжести нли сил трения двигаться обратно вслед за площадой 3, так как удерживаются стопорны 46 му перемещению этих гидростоек совместно с механизмом передвижки пультом управлеиия рамой 4 с поворотной платформой и площадками и маслостанцией 19 вправо относительно неподвижных левых гидростоек 7. При этом направленность движениямайины обеспечивается лыжей 17, опирающейся на стойки 32 крепи...

Номер патента: 710036

Опубликовано: 15.01.1980

Автор: Кардаков

МПК: G05F 3/06

Метки: параметрический, переменного, стабилизатор

...Кроме того, на магнитопроводе 2 размещена дополнительная обмотка б с числом витков ЩКЭ, Дополнительная обмотка выполнена короткозамкнутой5Работа предлагаемого трансформаторного стабилизатора становится понятной при рассмотрении взаимодействия магнитных потоков на фиг. 2.При приложении напряжения. питающей сети на входные зажимы стабилизатора в магнитопроводах 1 и 2 возникают магнитные потоки соответственно Ф 4 и Ф . Так как магнитопронод 1 работает в режиме насыщения, то и 15 намагничивающем токе появляется третья гармоническая, которая находится в фазе с магнитным потоком Ф и в противофазе" с магнитным потоком Ф, вследствие чего в кривой 20 потока Фл она не является явновыраженной, а в кривой потока Ф, вызывает провал,...

Номер патента: 694903

Опубликовано: 30.10.1979

Авторы: Афанасьев, Кардаков

МПК: H01F 27/28

Метки: высоковольтный, трансформатор

...в трансформаторе.Цель изобретения - снижение габаритов и массы трансформатора при сохранении механической прочности от действиятермоупругих напряжений в компаунде,Поставленная цель достигается тем, чтов высоковольтном трансформаторе, содержащем обмотку ВН, выполненную с литойизоляцией, например, па основе эпоксидныхзаливочных компаундов, и обмотку НН, последняя выполнена с пропитанной изоляцией, например, на основе волокнистых материалов и расположена поверх обмоткиВН на ее литой изоляции.На фиг. 1 изображен высоковольтныйтрансформатор, общий вид; на фиг. 2 -схема измерений сопротивлений изоляции 20обмоток трансформатора,Высоковольтный трансформатор питанияРЭА (фиг, 1) выполнен, например, в однофазном исполнении и содержит...

Номер патента: 624225

Опубликовано: 15.09.1978

Авторы: Анисимов, Кардаков

МПК: G05F 3/06

Метки: мощной, накала, питания, радиолампы, цепи

...устройство, соцержашее трансформа - тор, состоящий из первичной обмотки, расположенной на насыщенном магнигопровоце, компенсационной обмотки, расположенной на ненасыщенном магнитопровоце, и вторичной обмотки, охватывающей оба эти магнитопровоца, первичная и компенсационная обмотки одними выводами соединены поспецовательно - встречно, а цругими вывоцами поцключены к соответствующим вхоцным клеммам, вторичная обмотка соединена с выходными клеммами 2).Нецостагком известных устройств является значительное время разогрева катоцов мощных рациопамп, опрецепяюмя готовности к включению всей с рациоэпекгронной аппаратуры.Цель изобретения - обеспечение форси рованного режима разогрева кагоцов рацион амп,Это цостигаегся тем, что в...

Номер патента: 611239

Опубликовано: 15.06.1978

Авторы: Кардаков, Целов

МПК: G08C 9/08

Метки: код, линейного, перемещения

...контактной ламели 2 соединен с блокомФормирования кода старшего десятичного разряпа 8 через начрузочный реэис, тОР 10 Одинн с источником питания, 12. Ширина штрихов растра В выполнена немногим больше цены Отсчета ,по нониусу.Контактные щетки 3 через делитель напряжения 6-7 соединены с источником питания 12, а контактная щетка 4 соединена с ним непосредственно. Д лители напряжения 6-7 соответствующих коатов нониусного рбря соединены сО ВХОдами соОтветствующих ключей 8, которые с развязывавшими диодами 9 соединены в кольцевую схему.Выходы ключей 8 являются выходом младшего десятичнОгО разрядае НыхОд кОда старшегО десятичнОгО разряда ФОР" мируетсяблоком 5. При перемещении контактных щеток 20 относительно кодовой массы щетки 3 ПООЧЕРЕДНО...

Номер патента: 598137

Опубликовано: 15.03.1978

Авторы: Грушко, Кардаков, Нагорный

МПК: H01F 27/22

Метки: обмотка, трансформатора

...Такое конструктивное выпошение обмоток и охлаждаюших пластин имееттот недостаток, что отвод тепла зависитот того, как прижаты катушки к охлаждающим, т. е. От качества контакта, а такжев силу того, что в недостаточной степениосушествляется теплоотвод от участков катушки, имеющих максимальную температунагрева,Хнел 1 О ,ОВ,н:.-:Иия зК 1 ектии 1 ости теплоОтдачи в предлагаемой Обмотке теплоОтводчшне н аститы снабжент в средней частитеплпвосприни аюники элементами в видеразрезных кОлец нрякОугоыОГО сечениякОнпы к От Орьх см" нены ПО с 11 и рапи намотки на тониилу прОООДН,а ф 1. 1 ;зображена пион дискОВыхобмоток, разрез но диакетру; на фиг. 2"пара д;сконых обмоток, Вид сверху нафиг. 3 - кривые распределения температуры но...

Номер патента: 547851

Опубликовано: 25.02.1977

Авторы: Анисимов, Буланцев, Кардаков

МПК: H01F 27/24, H01F 30/10

Метки: трансформатор

...изобретенич - обеспечение независимости стабилизации выходного напряженияот соЧнагрузки, раск.ирение линейного диапазона стабилизации выходного напряженияи повышение ективлости использованияактивных материалов.Это достигается тем, что в магнитнойсистеме трансформатора сочлененные магнитопроводы выполнены из материалов сразличной магнитной проницаемостью, причем первичная обмотка на магнитопроводерасположена с меньшей магнитной проницаемостью, а компенсационная обмотка -на магнитопроводс с болыцей магнитной проницаемостью.На чертеже изображен предлагаемыйтрансформатор, общий вид стрелками условно показаны напряжения магнитных по Отоков),Магнитная система трансформатора выполчена сочленением двух магнитопроводов 1, 2, например,...
