Номер патента: 1657004

Опубликовано: 20.12.2005

Авторы: Грязев, Нестеренко, Талуц

МПК: G01R 33/05

Метки: анизотропии, доменосодержащих, напряженности, поля, структур

Устройство для измерения напряженности поля анизотропии доменосодержащих структур, содержащее последовательно оптически соединенные источник поляризованного света и поляризационный микроскоп, источник переменного магнитного поля, ориентированный вдоль оптической оси поляризационного микроскопа, источник постоянного магнитного поля, ориентированный вдоль фокальной плоскости поляризационного микроскопа, управляемый источник постоянного тока, согласующий элемент, цифровой вольтметр, измерительный вход которого подключен к выходу согласующего элемента, вход которого подключен к выходу источника постоянного магнитного поля, вход которого подключен к выходу управляемого источника постоянного...

Номер патента: 1146877

Опубликовано: 27.11.1999

Авторы: Абдуллин, Грязев, Гутман, Худяков

МПК: B21C 37/30

Метки: сварного, срезания, усиления, шва

Способ срезания усиления сварного шва режущим инструментом в горячем состоянии, отличающийся тем, что, с целью повышения качества поверхности обрабатываемого изделия, срезание усиления осуществляют при температуре кристаллизации сварочной ванны.

Номер патента: 1827936

Опубликовано: 10.10.1999

Авторы: Ананченков, Волков, Грязев, Зарубенко, Оловянишников

МПК: B23K 20/12

Метки: радиальной, сварки, трением, трубчатых, элементов

1. Способ радиальной сварки трением трубчатых элементов, включающий телескопическую установку концов свариваемых элементов, неподвижное закрепление одного из элементов, радиальную деформацию свариваемых элементов с нагревом, осадку и проковку зоны соединения, отличающийся тем, что, с целью повышения прочности соединения, перед сваркой на неподвижном элементе устанавливают радиально-деформирующий инструмент в виде конической матрицы с телами качения, контактирующими с конической поверхностью и свариваемым элементом, и при вращении подвижного элемента перемещают его поступательно вдоль оси соединяемых элементов, после достижения температуры оплавления зоны соединения прекращают перемещение...

Номер патента: 1324218

Опубликовано: 20.10.1995

Авторы: Грязев, Лыжин

МПК: B65G 39/071

Метки: конвейера, ленты, центрирования

УСТРОЙСТВО ДЛЯ ЦЕНТРИРОВАНИЯ ЛЕНТЫ КОНВЕЙЕРА, включающее установленную на вертикальной оси центральную рамку с роликом, шарнирно связанную с внутренними концами боковых наклонных рамок с роликами, направляющие внешних концов боковых рамок, расположены на опорах и соединены с дефлекторными роликами, отличающееся тем, что, с целью повышения эффективности центрирования ленты конвейера как при центральной, так и при внецентральной загрузке ленты транспортируемым материалом, каждая направляющая выполнена с наклонным и прямолинейным участками, при этом прямолинейный участок направляющей расположен по ходу движения ленты за вертикальной плоскостью, проходящей через продольные оси роликов, а с противоположной стороны относительно этой вертикальной...

Номер патента: 1520877

Опубликовано: 20.04.1995

Авторы: Андреев, Базулин, Бруско, Васильев, Грязев, Кунгуров, Лебедев, Малолетнев, Никульчев, Пестов, Плющиков, Сабельников

МПК: C22C 38/48

Метки: сталь

СТАЛЬ, содержащая железо, углерод, хром, молибден, кремний, марганец, отличающаяся тем, что, с целью повышения сопротивления малоцикловой ударной усталости и ударной вязкости при одновременном сохранении теплопрочности и износостойкости, она дополнительно содержит ниобий, цирконий и никель при следующем соотношении компонентов, мас.Углерод 0,24 0,34Хром 2,8 3,3Молибден 2,1 3,2Кремний 0,10 0,25Марганец 0,1 0,3Ниобий 0,05 0,15Цирконий 0,01 0,03Никель 0,20 0,85Железо 0,20 0,85при этом суммарное содержание кремния и марганца не должно превышать 0,4 мас.

Номер патента: 1769615

Опубликовано: 20.01.1995

Авторы: Грязев, Талуц

МПК: G11C 11/14

Метки: визуального, доменной, пленок, структуры, феррит-гранатовых

УСТРОЙСТВО ДЛЯ ВИЗУАЛЬНОГО КОНТРОЛЯ ДОМЕННОЙ СТРУКТУРЫ ФЕРРИТ-ГРАНАТОВЫХ ПЛЕНОК, содержащее последовательно оптически связанные осветитель, поляризатор, объектив и делитель изображения, анализатор, две телевизионные камеры, первая из которых оптически связана с делителем изображения через анализатор, а вторая - непосредственно, причем вход синхронизации первой телевизионной камеры подключен к выходу синхронизации второй телевизионной камеры, видеоконтрольный блок, отличающееся тем, что, с целью увеличения разрешающей способности устройства за счет исключения фоновых составляющих изображения доменной структуры, в него введены четыре одновибратора, три элемента И, два ключа, инвертор, дифференциальный усилитель, схема фиксации уровня,...

Номер патента: 2004765

Опубликовано: 15.12.1993

Автор: Грязев

МПК: E21B 19/08

Метки: бурового, долота, забойный, механизм, подачи

...32. Этот переток осуществляется до тех пор, пока поршень 34 нижнего цилиндра 33 не включит клапан переключения 46. Рабочая жидкость под давлением из полости 35 нижнего цилиндра 33 по каналам 52, отжав обратный клапан 51, 42, 47 поступает на вход клапана переключения 45 и по каналу 40 на пятый вход золотника 37. Золотник 37 занимает другое крайнее положение, йри котором полость 36 верхнего цилиндра 32 каналами 43 и 39 соединяется с зоной 19 высокого давления, а полость 36 нижнего цилиндра 33 каналами 44 и 38 соединяется с зоной 20 низкого давления. В результате этого промывочная жидкость поступает в полость 36 верхнего цилиндра 32, перемещая его поршень 34 вниз и вытесняя из полости 35 рабочую жидкость, которая поступает на вход клапана...

Номер патента: 2001960

Опубликовано: 30.10.1993

Авторы: Грязев, Зеленко, Михеев, Ростовцев

МПК: C21C 7/00

Метки: ввода, добавками, капсул, металлический, расплав

...обтюрация контейнера при производстве выстрела осуществляется по его торцам, Подача газа в контейнер осуществляется клапанным ус ройством, размещенным на блоке стволов.Сравнение заявляелого технического решения с прототипом позволило установить соответствие критерию Новизна", При изучении других известных технических решений в данной области техники признаки. отличающие заявляемое изобретение от прототипа, не были выявлеы и потому они обеспечивают заявляемому техническому решению соответствие критерию "Изобретательский уровен,",Нэ фиг.1 и 2 представлена предлагаемая конструкция устройства для ввода добавок в металлический ра:плэв,Устройство для ввода добавок состоит из стволов 1, объединенньх в блок 2 звездочкой блока с клапанной...

Номер патента: 1605319

Опубликовано: 30.10.1993

Авторы: Грязев, Каблучко, Тарабрин

МПК: B01D 1/12

Метки: аппарат, выпарной

...через патрубок 6, прикрепленный к подьемной трубе 2.Выпарной аппарат работает следую-.щим образом,25Из греющей камеры 1 выпарного аппарата, входящего в состав многокорпусной .ы -ч., с,таре;, перегретый относительсепараторе рас ,эо, и;,ступает в подьемную трубу 2, где 30 с.ни.илэ;.тся с поступающим через патрубок 6 питательным раствором. В верхней части одьемной трубы 2 зэ счет снижения гидоостэтического давления столба жидко сти р-.свор вскипэст. Ооразуемыи при56) Авторское свидетельство СССРЬВ Ы 9389, кл. В 01 О 1/06, 1981,Авторское свидетельство СССРЬ 59941, кл. В 01 0 1/12, 1941,6)ормулэ изобретения повышения производительности аппарата путем уменьшения толщины слоя сливае мого раствора и увеличения времени нахождения его в зоне...

Номер патента: 2000538

Опубликовано: 07.09.1993

Авторы: Валуев, Грязев

МПК: F41C 9/00

Метки: оружие, скрытое, стрелковое

...оружия.Заявителю неизвестны виды технического результата. перечисленные выше. получение которых обеспечивает данное изобретение как в общих, так и в конкретных случаях и формах его выполнения,На фиг. 1 изображено оружие в транспортном (скрытом) положении; на фиг. 2 - оружие в рабочем положении, затвор взведен.Скрытое стрелковое оружие содержит ствольную коробку 1 со стволом 2, приклад 3, затвор 4, возвратный механизм 5, корпус магазина 6, спусковую скобу 7, шептало 8, пружину шептала 9, спусковой крючок 10, 2000538рычаг шептала 11, магазин для патронов 12. На стоольной коробке 1 шарнирно устаноолены мушка 13 и целик 14 с фиксацией о сложенном и боевом полокопиях оружия, Ствол 2 установлен в стоольной коробке 1 с 5 помощью...

Номер патента: 1837361

Опубликовано: 30.08.1993

Авторы: Грязев, Нестеренко, Талуц

МПК: G11C 11/14

Метки: гранатовых, границ, доменных, пленок, подвижности, феррит

...селектора 12 формируются строчныесинхроимпульсы (фиг,2 в) с периодом повторения 64 мкс, а на втором выходе - кадровые синхроимпульсы (фиг,2 б) с периодом 20 мс."5 Кадровый синхроимпульс устанавливает триггер 16 в единичное состояние(фиг.2 д) и одновременно перепадом Гзапускает одновибратор 23, на выходе которого формируется импульс низкого логического уровня 20 (фиг.2 г), длительность которого регулируется в пределах 0-20 мс. После окончания этого импульса на выходе одновибратора 23 появляется высокий уровень, разрешающий прохождение строчных синхроимпульсов 25 через элемент И 19. При этом первым жеимпульсом с выхода элемента.И 19 триггер 16 перебрасывается в нулевое состояние, в результате чего на выходе элемента И 19 формируется...

Номер патента: 1837080

Опубликовано: 30.08.1993

Авторы: Грязев, Никифоров

МПК: D01B 1/08

Метки: джина, камера, пильного, рабочая

...проблемой в силу того, что площадь сечения камеры очень мала, поэтому, на каком бы расстоянии "И" от горизонтальной оси пильного цилиндра ее на установили, экстремальных условий в зоне семенной гребенки не создается, поэтому координаты центра валика семенной гребенки определяются только оптимальным размером дуги пропиливания а,б.с. (фиг, 1), обеспечивающим надежное вращение сырцового валика.В камерах советской системы, в частно сти в камере КРД - прототипа, положение оси валика семенной гребенки приводи: к ужесточению встречного удара зуба пыли и летучих сырцового валика в зоне семенной гребенки.В предложенной камере расстояние между горизонтальной осью пильного цилиндра и горизонтальной осью валика семенной гребенки "И"...

Номер патента: 1810451

Опубликовано: 23.04.1993

Авторы: Богословский, Грязев, Чусовитин

МПК: E05B 47/00

Метки: замок, кодовый, электромагнитный

...2 герконы, а также кнопочные пе нит 1 включен магнитным 3 этом кодовыекнопочные печто при наж замкнут) в цеп при отжатойразмыкающие геркона. образом. очные пере- переключароизвольно 5 устанавлимагнитов б и кистемиже м, согласно ючаются зае пэры конх герконов.В результате цепь питания электромагнита замыкается и запорное устройство срабатывает.При попытке несанкционированного отпираниязамка ключом, число и расположение магнитов в котором не соответствует установленному коду, цепь управления остается разомкнутой, запрещая срабатывание запорного устройства. В этом случае, независимо от установленного кода, наличие концевого выключателя 3 в цепи управления исключает возможность случайного срабатывания запорного устройства при введении...

Номер патента: 1788319

Опубликовано: 15.01.1993

Автор: Грязев

МПК: F04B 9/08

Метки: бурового, внутрискважинного, гидроприводной, двойного, действия, насос, оборудования, питания

...36 и пробками 37, предназначенные для заполнения насоса рабочей жидкостью. Клапаны 21 и 22 снабжены каналами 38, способствующие беспрепятственному их перемещению, Насос снабжен соответствующими уплотнительными элементами,обеспечивающие надежность герметизации и предотвращающие абразивный износ его узлов и деталей.Работает насос следующим образом. Промывочная жидкость при ее прокачивании к забою скважины по каналу 8, проходя через диафрагму 9, создает перепад давления, под действием которого она из зоны 11 высокого давления по напорной линии 15 поступает на вход распределителя 13 и далее по каналу 20 в полость 7 верхнего цилиндра 4, перемещая его поршень 5, Поршень 5 при своем перемещении вниз вытесняет из полости 6 цилиндра 4...

Номер патента: 1786250

Опубликовано: 07.01.1993

Автор: Грязев

МПК: E21B 45/00

Метки: буровом, долоте, нагрузки, осевой

...40 45 50 55 выхода, один из которых кольцевым каналом 94 и каналом 95 соединен с полостью 84верхнего цилиндра 80, а другой каналом 96соединен с полостью 84 нижнего цилиндра81; подпружиненные клапаны переключения 97 и 98, штоки которых взаимодействуют с поршнями 82 соответственно верхнего80 и нижнего 81 цилиндров. Клапан переключения 97 имеет один вход, соединенныйканалом 99 с кольцевым каналом 93, и одинвыход, соединенный каналом 100 с кольцевым каналом 101, Клапан переключения 98имеет один вход, соединенный каналом 102с полостью 83 нижнего цилиндра 81, и одинвыход, в который включен обратный клапан103 и который каналом 104 соединен с кольцевым каналом 93,Полость 83 нижнего цилиндра 81 каналом 105 соединена с выходами обратныхклапанов...

Номер патента: 1760240

Опубликовано: 07.09.1992

Авторы: Борисов, Грязев, Петров

МПК: F22B 37/24

Метки: котел-утилизатор

...при помощи уплотнительного устройства в виде компенсатора 11 термических расширений, НаФронтовой и задней стенках 7 и 8 имеютсясоответственно входное и выходное окна12 и 13 для газов, которые соединены соответственно с подводящим газоходом 14металлургической печи 15 и огводящим;азоходом 16, Узлы соеДинения входного окна 12 с подводящим газоходом 14металлургической печи 15 и выходного окна 13 с отводящим газоходом 16 сцабжень. уплотняющими устройствами 17 и 18 соответственно,Работает котел-утилизатор следующим образом.Греющие газы поступают иэ металлургической печи 15 через входное окно 12 в первую часть 2 газохода, затем через компенсатор 11 термических расширений направляются во вторую часть 3 газохода и из нее через выходное окно 13...

Номер патента: 1734058

Опубликовано: 15.05.1992

Авторы: Грязев, Нестеренко, Талуц

МПК: G01R 33/05

Метки: исследований, магнитооптических, пленок, температурных, феррит-гранатовых

...работе устройства в режиме низких температур (от -50 С до комнатных) вентиль 11 открыт, а вентиль 12 закрыт. Газообразный криоагент, полученный, например, испарением жидкого азота, под действием избыточного давления поступает по трубоп роводам 13 и 9 в термостат 5, обтекает сверху и снизу образец 3 и выходит через отверстия в верхней и нижней стенках термостата (на фиг.1 показано стрелками). При непрерывной подаче криоагента воздух из 10 промежутка между объективом микроскопа2 и верхней катушкой, а также между конденсатором и нижней катушкой источника 6 вытесняется быстрее, чем объектив и конденсатор успеют охладиться до температу ры ниже точки росы. Это предотвращаетобмерзание объектива и конденсатора микроскопа. Регулируя ток...

Номер патента: 1728595

Опубликовано: 23.04.1992

Авторы: Борисов, Грязев, Петров

МПК: F23M 5/08

Метки: газохода, экран

...экрана с образовэ ием по меньшей мере одного уплотненно о торцевого стыка, э перепускные концы 4 со стороны стыка внутренними 5 и наружными 6 участками подключены соответственносредним участкам 3 труб и концевым коллекторам 7 и 8, выведенным из плоскости экрана.По крайней мере у одной поверхности 2 нагрева средние участки 3 труб со стороны стыка заглушены с торцев 9, а внутренние участки 5 перепускных концов 4 расположены в полости средних участков 3 труб и направлены в сторону заглушенных торцев 9 Смежные поверхности 1 и 2 нагрева в области стыка уплотнены гребенкой 10, прикрепленной к заглушенным торцам 9 поверхности 2 нагрева и перепускным концам 4 поверхности нагрева 1,Экран гаэохода (фиг, 2) содержит поверхности 1 - 3 нагрева,...

Номер патента: 1721465

Опубликовано: 23.03.1992

Авторы: Грязев, Дубровин, Маш, Щедровицкий

МПК: B66C 15/06, G01M 19/00

Метки: грузоподъемного, крана, нагружения

...грузоподьемного крана содержит силовозбудительное звено 1 переменной длины, один конец которого соединен с якорем 2, закрепленным на основании 3, а другой связан с грузозахватным органом 4 крана, Задатчик 5 периода изменения длины звена подключен к управляющему входу привода 6 изменения длины звена 1. Устройство снабжено силоизмерителем 7, связанным с грузозахватным органом 4.Упругое звено 8 установлено в связи между грузозахватным органом 4 и основанием 3.На мостовом кране якорь 2 закреплен на грузовой тележке 9, являющейся основанием, В случае башенного крана основанием 3 является ходовая рама,Кронштейн 10 установлен на тележке 9 и несет блок 11 для грузового каната 12 грузовой лебедки 13. Датчик 14 силы штатного ограничителя...

Номер патента: 1718161

Опубликовано: 07.03.1992

Авторы: Грязев, Нестеренко, Талуц

МПК: G01R 33/05

Метки: доменосодержащих, коэрцитивной, силы, структур

...второго выхода дешифратора 11 (фиг.2 е) устанавливает триггер 12 в единичное состояние. Высокий уровень с выхода триггера 12 поступает нэ управляющий. вход коммутатора 27 и,вызывает изменение полярности подключения напряжения, вырабатываемого источ- .5ником 26 питания, к входу биполярного источника 28 тока, что изменяет полярность тока и магнитного поля, создаваемого катушкой 29, на противоположное (фиг,2 л). Под действием магнитного поля происходит 10 сдвиг доменных. границ образца в другую сторону от равновесного положения.Импульс на третьем выходе дешифратора 11 полукадровой длительности (фиг.2 ж) появляется после завершения переходных процессов, вызванных изменением полярности магнитного поля в катушке 29, Этот импульс поступает на...

Номер патента: 1706631

Опубликовано: 23.01.1992

Авторы: Грязев, Евглевская, Евглевский, Киптилый, Плеханов

МПК: A61K 39/085

Метки: анатоксинвакцины, против, птиц, стафилококкоза

...составляет 97% при уоеличенил привесов на 15%. Однако при комиссионной проверке и убое вырдгценнсй птицы выявлено 15 голоо 20 25 30 с пдткартиной, характерной для стафилококкоза.П р и м е р 3, После семидневного инкубироодния стдфилококков на мясокдэеиногидролиздтнсй среде с глицерином 35 суспенэио микроорганизмов подвергают сте 1 млизации при 10 ООС о течение одного часа и детоксикации 0,7;-ным фор.1 длином при 55 С в течение 7 дней.После проверки нд стерильность. отсутствие аллергенных и аллергизируюьцих свойств на морских свинках суспензию дндтокс 1111-вакцины используют для доукратного с интервалом 7 дней дэроэольного распыл:н:;я в течснио 4 С мин из расчета 1,0 - ,2 л на птичник с 40 тысячами цыплят 15-дневного...

Номер патента: 1691449

Опубликовано: 15.11.1991

Авторы: Абрамов, Грязев, Куркина, Лаевский, Пятницкий, Руфов

МПК: E01C 23/16

Метки: дозирования, дорожной, машиной, разметочной

...(4) где Спр - жесткость пружины;ЯЗЗ - площадь сечения запорного элемента,какХпр,треб. = РтрЯЗЗ/Спр (5) Оупр = КХпр.треб. = ЪдУ, Вг Дг .,( г (б)Ф яг Таким образом требуемое перемещение пРУжины Хпрлреб, или сигнал УпРавления двигателем на перемещение этой пружины будет пропорционален следующему значению:5551015 где К - постоянный коэффициент, зависящий от параметров данной машины и рав 5 уныи 29 СУстройство работает следующим образом.Перед началом раббты оператор задает на задатчиках 11 и 12 требуемые размеры разметки В и б, на задэтчике характеристики материала разметки 15 выставляет тип материала, а на задатчике характеристики сопла.16 - его характеристику, соответствующую конструктивным размерам сопла и его пропускной способности для...

Номер патента: 1652654

Опубликовано: 30.05.1991

Авторы: Грязев, Папировский, Слободин

МПК: F04B 47/00

Метки: балансирного, станка-качалки, уравновешивания

...грузами 4. Кривошип3 соединен с шатуном 5 с балансиром 6, кголовке которого присоединена канатнаяподвеска 8. На последней установлен динамограф 9, регистрирующий нагрузку, передаваемую устьевым штоком 10 колонныштанг к канатной подвеске 8. Колоннаштанг соединена плунжером скважинногонасоса (не показан), Устьевой шток 10 может быть зафиксирован относительно устьяскважины приспособлением 11,Способ уравновешивания заключаетсяв следующем.На работающем станке-качалке с помощью динамографа 9 снимают динамограмму. Исходя из принятого критерияуравновешенности, определяют характерные параметры динамограммы, напримерминимальное и максимальное значенияусилия в точке подвеса штанг, Исходя изэтих параметров, находят...

Номер патента: 1624137

Опубликовано: 30.01.1991

Автор: Грязев

МПК: E21B 4/02, E21B 45/00

Метки: гидравлической, забойных, линии, параметров, связи

...вкладьппей 46 установлена шпонка 48, помещенная в паз, выполненный на внешней поверхности корпуса11 редуктора 10, и предотвращающаяотносительное вращение гильзы 35 и корпуса 11.Между гипьэой 35 и корпусом 11 рас-. положен кольцевой поршень 49, имеющий сквозные пазы 50, в которые установлены вкладьппи 46, возвратную пружину 51 и гайку 52 с диском 53, взаимодействующим со штангами 40 нижнего фиксатора 37. Усилие пружины 51 выбрано таким, чтобы преодолеть вес кольцевого поршня 49 в сборе и вышлю" чить фиксатор 37, но меньше усилия, развиваемого перепадом давления на седле 14 исполнительного клапана 20. В тело кольцевого поршня 49 впрессованы постоянные магниты 54 расположенные напротив каждого кулачка 25 и удерживающие их в исходном...

Номер патента: 1564205

Опубликовано: 15.05.1990

Автор: Грязев

МПК: D01B 1/08

Метки: джина, камера, пильного, рабочая

...26 - Во ВКЛОЧЕННОМ Пал (ЕНГЛИ УО - 3С;,Р.; скозырьки переведены Б раба-ее полажение на одно из пяти делеий Вкелы 27 -а фи;., показаны д)иКсаторы 26. ста-,ОБГ;.:.г;,8 Б пятое деление шкалы, г,е, г пслнае отК)ь- тИ 8 щвп ей. ЧТО СООТББТСТ БетЯИ 6 а я Ь 8 й1производительностл устройства, Из, :8, нием рабос 8 Й Длинь ЦБЛБЙ Бози(жО регулирование опуше 1 ост и остатг ной Бо локнистасти семя, Фикса:оры 25 с: -тираваны нсэ консольных пло,.ЯД(3 (28 фг,. .приваренных кбоковинс 2 рабочей (амеры и укрепленных косынками 29 жссткости, также приваренными к бо;агине ".рабочей камеры. Фиксаторы 26 закреплены винтами 30 на втулке 22, гта поэв)ляет ,вращаться вместе с оболочкой 9 и го ул (ой 22.Устройство работает следующим обраХлопок-сырец из питдтеля...

Номер патента: 1559087

Опубликовано: 23.04.1990

Автор: Грязев

МПК: E21B 7/10

Метки: бурения, вертикальных, скважин

...с выходом гидравлического реле 14 времени. Ходпоршня 57 равен сумме ходов поршней21 узла 10 центрирования и датчика 11.Цилиндр 16 включает в себя поршень60 с уплотнениями 61 и имеет одинвход, связанный с выходом узла 12обратной связи, и один выход, соединенньь с тремя входами узла 13 прямойсвязи, расположенного в диаметральнопротивоположной стороне.Устройство работает следующим образом. 1 ПОсЫЦОтна жЦПКОСТЬ, ПРО,аЧРцаемап буровымк насссамц по колонне буацльных труб 5 к забо 1 нос д:цгатс/ЛЮК ЗабОЮ СКВаШН 1 с Прок:,Н тОРС: сопло 7, создает над нцм полость 8 ПОВЫШЕННОГО ДаВЛЕНИЯ, а сОП ЦЦМ ПО- лссть 9 разрежения,Давление кз полости 8 по трубопроводам 17 передается к центрнрующьм узлам 10 под пор 1 ень 21 - процсходкткх выдвцженце к...

Номер патента: 1541498

Опубликовано: 07.02.1990

Авторы: Грязев, Иванченко, Червонев

МПК: G01N 27/72

Метки: индукции, магнитных, пластинах, потерь, стали, электротехнической

...а рабочее усилие пружины 17 должно обеспечивать в исходном положении устройства рабочий зазор а, например 5 мм между торцами верхнего. и нккнего ярм.Устройство работает следующим образом,В исходном положении между торцами верхнего 9 и нижнего 3 ярм действием пружин 17 через рычаги 16, ролики 25 и упоры 26 устанавливается рабочий зазор, Испытуемый образец укладывается на налравляющую 27, по нейвводится в полость каркаса 6 и укладывается на торцы нюкнего ярма 3. Плавным нажатием ручки 18 снимается усилие пружин 17,. действующее через рыча"ги 16, ролики 25 и упоры 26 на верхнюю раму 8, которая вместе с ярмом 9 под действием собственного веса, растягивая пружины 13, по направляющимограничителям 11 опускается до сжатияобразца 7 торцами...

Номер патента: 1465551

Опубликовано: 15.03.1989

Авторы: Грязев, Ильинский, Матвеева

МПК: E21B 47/02

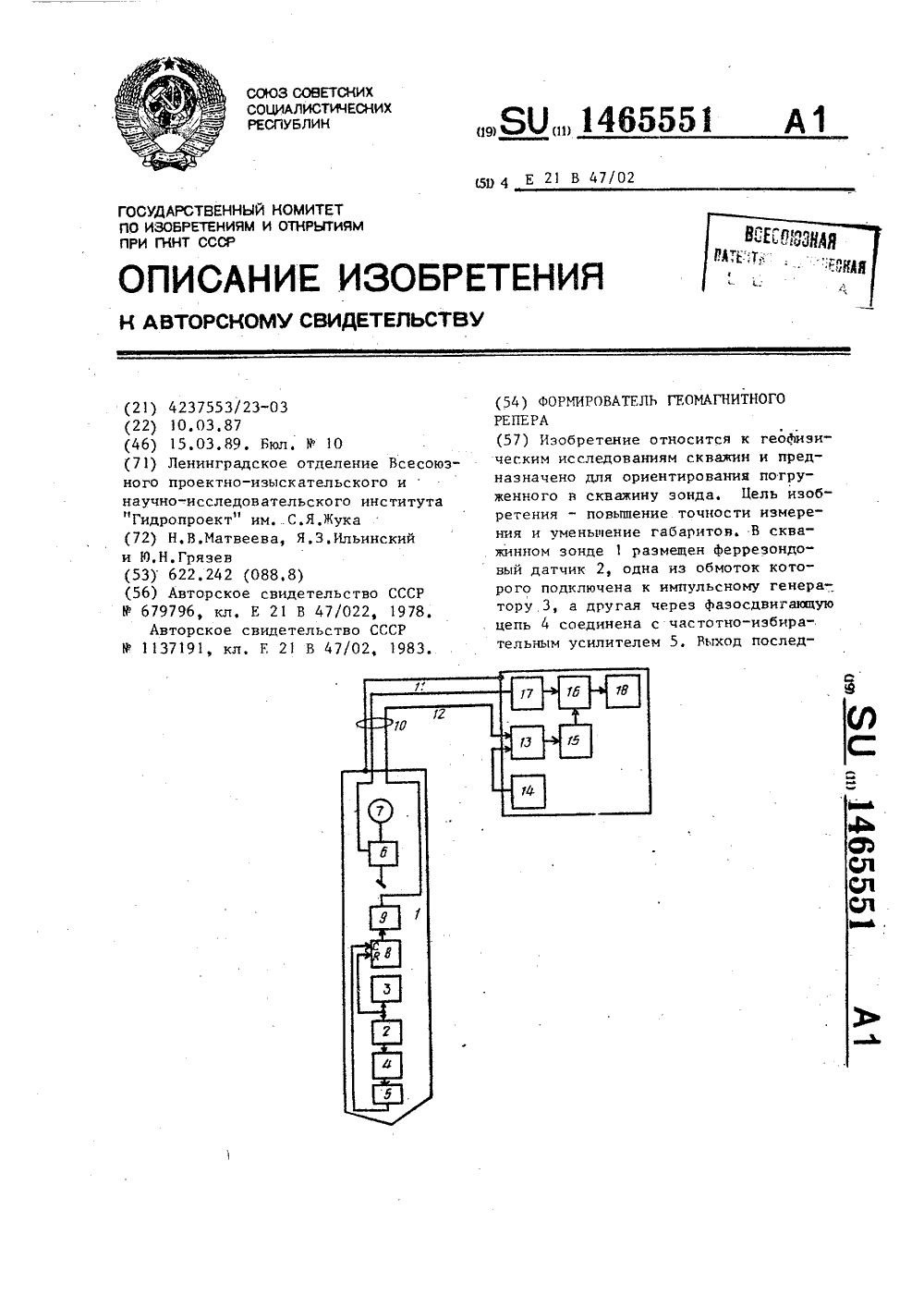

Метки: геомагнитного, репера, формирователь

...18 импульсов засветки электронно-лучевой трубки.Формирователь геомагнитного репера работает следующим образом.35 ао 45 Выработанное импульсным генератором 3 прямоугольное напряжение частотывозбуждает в обмотках феррозондового датчика 2 электрическое поле, перемагничивающее его сердечники5с частотой ы; При этом в его выходных обмотках возбуждается ЭДС второйгармоники 2 ы, амплитуда которойстабилизируется Фазосдвигающей цепью4, а Фаза зависит от углового положения оси чувствительности Феррозондового датчика 2 относительно магнитного меридиана.Усиленный и ограниченный частотно избирательным усилителем 5 информационный сигнал частотой 2 ы передним Фронтом своей положительной полуволны, поступакаей на счетный входй-триггера 8,...

Номер патента: 1456698

Опубликовано: 07.02.1989

Авторы: Беляев, Борисов, Грязев, Коваленко, Петров, Симоненко

МПК: F22B 37/48

Метки: котла, нагрева, поверхность

...входному 3 и выходному 4 коллекторам, а нижними - кпромежуточномуколлектору 5, Промежуточный коллектор 5 размещен между верхними концами подъемных труб 2, количество которых превышает количество опускныхтруб 1, а нижние концы последних расположены ниже соответствующих концовподъемных труб 2,Для подвода и отвода нагреваемойсреды входной .3 и выходной 4 коллек-.торы оборудованы соответственно подводящим 6 и отводящим 7 трубопроводами. Коллектор 5 снабжен дренажнымтрубопроводом 8 с, арматурой 9.Поверхность нагрева работаетследующим образом.Нагреваемая среда по подводящемутрубопроводу 6 подается во входнойколлектор 3 и по опусным трубам 1поступает в промежуточный коллектор5, Ьлагодаря тому, что нижние концывсех или большей части опускныхтруб...

Номер патента: 1405728

Опубликовано: 30.06.1988

Автор: Грязев

МПК: A01G 1/06

Метки: деревьев, перепрививки, плодовых
