Устройство для испытания электрических трансформаторов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

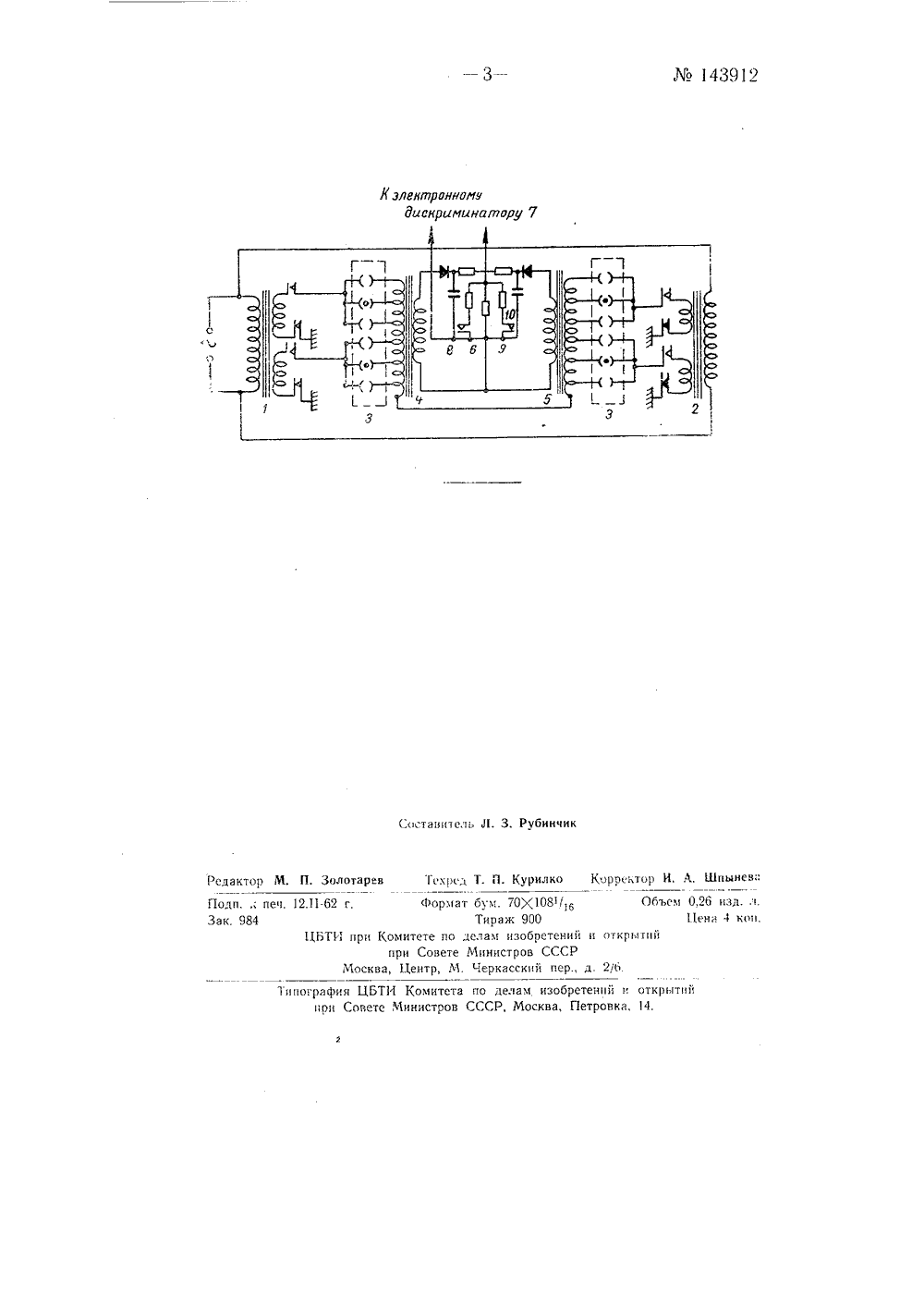

Класс 21 е, 27 в 13 ОБ ЕЛЕН писдн К АВТОР МУ СВИДЕТЕЛЬСТВ одписная группа Ла. Д, Саве УСТРОЙ Храпов и Я ЭЛЕКТ ОРОВ зон,. И. Белкин, К.ДЛЯ ИСПЫТАН ТРАНСФОРМА ЧЕСК В г. за 1 Ча 728620/24 в Комитет по делам изобретенийытий при Совете Министров СССР влено 3 мая 1961 и отов Бюллетене изобретений1 за 962 г публико Известны устройства для проверки электрических параметров трансформаторов путем сравнения напряжений на вторичных обмотках проверяемого и образцового трансформаторов, включенных по дифференциальной схеме при помощи системы согласующих элементов, причем питание первичных обмоток обоих сравниваемых трансформаторов осуществляется от общего источника переменного тока,Еольшая номенклатура и многообразие схем выпускаемых трансформаторов тормозят рост производительности труда и повышение качества контроля их.Предлагаемое устройство отличается от известных тем, что позволяет сравнивать трансформаторы с различными рабочими характеристиками, Это достигается применением в качестве согласующих элементов двух трансформаторов с секционированными первичными обмотками, подключенными к вторичным Оомоткам сравниваемых трансформаторов через переключатели секций. Вторичные обмотки согласующих трансформаторов включены встречно одна другой через выпрямители на вход электпонного дискриминатора, к выходу которого подключены исполнительные реле.Такое выполнение устройства дает возможность сравнения трансформаторов с различными Вторичными напряжениями, имеощнх различные рабочие характеристики.Поинцип действия устройства основан на: 1) введении специальной перестраиваемой системы прогоаммирования испытаний, определяющей последовательность, объем проверок различных параметров и другие данные: 21 преобразовании контролируемых напряжений и токов холостого хола таким обпазом. что сигнал, соответствующий их отклонению на величинх заданного допуска, не зависит от уровня этих напряжений и токов. Преобразование достигается пут";м приведения напряжения контролируемого трансформатора и номинального напряжения образ143912 трансформатора к одному уровню с пщих трансформаторов.а чертеже изображена принципиальная цового омощью специальных согласуюй схема предлагаемого устройства.Проверяемая обмотка испытуемого трансформатора 1 и соответствующая обмотка образцового трансформатора 2 через контакты переключателя 3 подключены к одному из выводов согласующих трансформаторов 4 и 5. Эти трансформаторы выполнены одинаковыми и имеют ряд выводов от первичной обмотки, При подключении к различным выводам коэффициент трансформации изменяется так, чтобы при любом напряжении контролируемой обмотки, на вторичной обмотке согласующих трансформаторов оставался бы постоянный уровень напряжения.Включение нужных выводов трансформаторов производится с помощью автоматического переключателя 3 через перфокарту, выполненную для данного типа трансформатора. Напряжения со вторичных обмоток согласующих трансформаторов 4 и 5 после выпрямления поступают на дифференциальную схему б сравнения, на выходе которой выделяется сигнал, пропорциональный отклонению контролируемого напряжения от номинального значения. Этот сигнал подается на вход электронного дискриминатора 7, оценивающего величину сигнала, т. е. определяющего, укладывается ли контролируемое напряжение в пределы, заданные допуском, Г 1 ри отклонении величины напряжения от допустимой срабатывают исполнительные реле 8, 9 и фиксируется бракПри срабатывании реле 8 и 9 происходит изменение величины сопротивления 10, а следовательно, величины напряжения на выходе схемы. Изменяя величину сопротивления 10, можно перестраивать схему на срабатывание при различных допусках: 1 %, 2%, 3% и т. д. Изменение сопротивления 10 производится переключателем 3 через перфокарту. Предмет изобретения Устройство для испытания электрических трансформаторов путем сравнения вторичного напряжения испытуемого трансформатора с напряжением образцового трансформатора, соединенных по дифференциальной схеме с помощью согласующих элементов и имеющих первичные обмотки, включенные параллельно в общую сеть переменного тока, отл и ч а ю щ е е с я тем, что, с цельо сравнения трансформаторов с различными рабочими характеристиками, в качестве указанных согласующих элементов применены два трансформатора с секционированными первичными обмотками, подключенными к вторичным обмоткам сравниваемых трансформаторов через переключатели секций, а вторичные обмотки согласующих трансформаторов включены встречно через выпрямители на вход электронного дискриминатора, к выходу которого присоединены исполнительные реле.143912 Нзпенврсннцт 0 иснриминапору 7 бинч оставитсль Н Редакт род Т. Л. Курилко Корректор И, А, Шпын Золотарев бъсм 0,20 изд., Цена 4 коп еч. 12,11-62 г. Формат бум. 70)(108/16Тираж 900митете по делам изобретенийри Совете Министров СССРЦентр, М. Черкасский пер.,Поди. Зак. 9 ТИ при откры гни Мос ппография прп СБТИ Комитета по делам изобретений и открьтийге Министров СССР, Москва, Петровка, 14.
СмотретьЗаявка
728620, 03.05.1961
Белкин А. И, Савельзон М. Д, Храпов К. И, Шапиро М. Д
МПК / Метки
МПК: G01R 35/02, H01F 41/00
Метки: испытания, трансформаторов, электрических
Опубликовано: 01.01.1962
