Дифференциальный трансформатор тока
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 145272
Автор: Дульзон
Текст

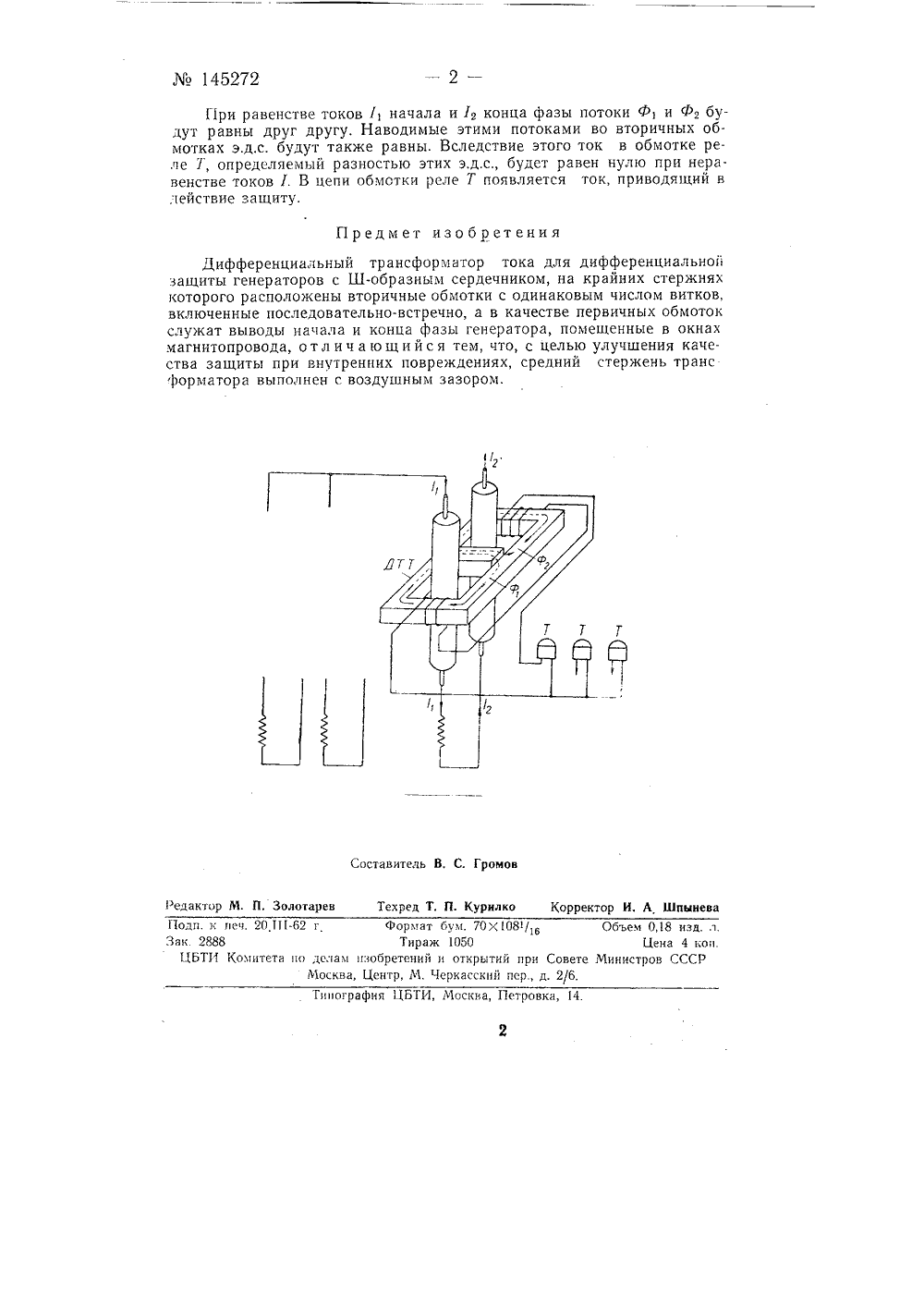

ссср ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУПодписная группа М 91 Н. А. Дульзон ДИФФЕРЕНЦИАЛЬНЫЙ ТРАНСФОРМАТОР ТОКАЗаявлено 25 апреля 1961 г. за Мв 727866/24 - 7 в Комитет по делам изобретений и открытий при Совете М 1 н 1 петров ССС 1 зОпубликовано в Бюллетене изобретений Хз 5 за 1962 г. Изобретение касается трансформаторов для дифференциальной з а щиты мощных генер аторов.Известны дифференциальные трансформаторы тока для дифференциальной защиты генераторов с использованием Ш-образного сердечника.Отличительной особенностью предлагаемого изобретения является выполнение трансформатора с воздушным зазором в среднем стержне Ш-образного сердечника. Такое выполнение трансформатора имеет цель улучшить качество защиты.В предлагаемой конструкции сочетаются достоинства дифференциальных трансформаторов с разомкнутыми магнитопроводами (при внешних коротких замыканиях и нормальных режимах) и замкнутыми магнитопроводами (при внутренних повреждениях).На чертеже приведена принципиальная схема дифференциальной защиты трехфазного генератора с предлагаемыми дифференциальными трансформаторами.Дифференциальный трансформатор тока ДТТ выполнен с Ш-образным сердечником с воздушным зазором у среднего стержня. На крайних стержнях сердечника располагаются вторичные обмотки с одинаковым числом витков. Эти обмотки соединяются последовательно- встречно, В цепь этих обмоток включается реле Т дифференциальной защиты, Для защиты трехфазного генератора должны быть использованы три трансформатора ДТТ (на чертеже условно показан только один) и три реле Т дифференциальной защиты, обмотки которых соединены в звезду.Первичными обмотками трансформаторов ДТТ являются выводы начала и конца фазы генератора (вместе с проходными изоляторами). Таким образом дифференциальные трансформаторы тока могут быль закреплены непосредственно на проходной плите генератора.145272При равенстве токов 1, начала и 12 конца фазы потоки Ф 1 и Ф, будут равны друг другу. Наводимые этими потоками во вторичных обмотках э,д.с, будут также равны. Вследствие этого ток в обмотке реле 1, определяемый разностью этих э,д,с., будет равен нулю при неравенстве токов 1. В цепи обмотки реле Т появляется ток, приводящий в ,действие защиту.Предмет изобретенияДифференциальный трансформатор тока для дифференциальной защиты генераторов с Ш-образным сердечником, на крайних стержнях которого расположены вторичные обмотки с одинаковым числом витков, включенные последовательно-встречно, а в качестве первичных обмоток служат выводы начала и конца фазы генератора, помещенные в окнах магнитопровода, о т л и ч а ю щи й с я тем, что, с целью улучшения каче. ства защиты при внутренних повреждениях, средний стержень транс форматора выполнен с воздушным зазором.Составитель В. С. Громов Редактор М. П, Золотарев Техред Т, П. Курилко Корректор И. А Шпыиева Поди. к пеп. 20111.62 г Формат бум. 70 Х 108/ в Объем 0,18 изд. л. Зак. 2888 Тираж 1050 Цена 4 коп. ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, М. Черкасский пер., д. 2/6.Типографии ЦБТИ, Москва, Петровка, 14.
СмотретьЗаявка
727866, 25.04.1961
Дульзон Н. А
МПК / Метки
МПК: H01F 38/30, H02H 7/06
Метки: дифференциальный, трансформатор
Опубликовано: 01.01.1962
