Колмыков

Номер патента: 1819201

Опубликовано: 30.05.1993

Авторы: Андриенко, Колмыков, Кривенко, Кучук-Яценко, Лавренко, Лазебный, Якутин

МПК: B23K 11/00

Метки: датчик, линейных, перемещений, электромеханический

...9, первичная 45 обмотка которого подключена к питающейсети " Ос.Датчик работает следующим образом.С подачей команды от блока 11 программирования сварочного процесса на 50 привод 12 перемещения подвижный 7 корпус с деталью 13 начинает линейное движение к неподвижному 8 корпусу с деталью 14.При этом на подвижную 2 часть корпуса датчика 10 действует сила Р перемещения, 55 которая воздействует на упругий элемент 4.Вследствие этого возникает сила Ру упругого элемента 4, противодействующая через опорную поверхность 5 сила Р перемещения, а через опорную поверхность 6 воздействующая на преобразователь 3. Так как сила Р перемещения превышает по величине силу Ру упругого элемента 4,.то при перемещении подвижного 7 корпуса упругий элемент 4...

Номер патента: 1717653

Опубликовано: 07.03.1992

Авторы: Воротников, Колмыков, Переверзев, Степченко, Феоктистов, Широконосов

МПК: C21D 9/22

Метки: бурового, инструмента

...Применение легированнойстали для их изготовления увелицивает расход легирующих элементов.Цель изобретения - повышение способности инструмента к самозатачиванию, снижение трудоемкости производства иэкономия легирующих элементов,Поставленная цель достигается тем, чтосогласно способу производства буровогоинструмента, включающему изготовление 15его из стали путем заливки в форму о формированием режущих элементов из стали,легированной карбидообразующими элементами, и поверхностную закалку, режущие элементы формируют перед заливкой, 20цементируют их до достижения содержанияуглерода 1,5-6,5 мас.о и устанавливают вформу, а заливку осуществляют нелегированной сталью.Изготавливают две партии двухлопастных долот шнекового бурения...

Номер патента: 1697635

Опубликовано: 15.12.1991

Авторы: Колмыков, Шульга-Морской

МПК: A01G 25/06

Метки: водоудерживающий, экран

...и просачивается в глубь го орошения. Цель изобретения - повышение эффективности работы путем обеспечения возможности проведения полива. Экран 3 образован криволинейно изогнутыми полосами листового материала снабжен трубопроводом с отверстиями 6. После того как растения используют влагу, накопленную на экране 3, производят орошение с подачей воды в трубопровод 5. Орошение через отверстия 6, выполненные в трубопроводе 5 с нижней стороны экрана 3, сокращают потери воды на испарение. 1 ил,как через рядки 1, так и через междурядья 2. При этом влага, попавшая в междурядья 2 стекает по внутренней поверхности экранов 3 и через щелевой зазор 4 попадает в подэкранные слои почвы, равномерно увлажняя их.В весенне-летний период корни растений...

Номер патента: 1672117

Опубликовано: 23.08.1991

Авторы: Колмыков, Муравкин, Юдаев

МПК: F23D 1/02

Метки: высокой, горелка, концентрации, пылеугольная, пыли, сжигания

...АВТОРСКОМУ ЕТЕЛЬСТВУ техническии научн титут им,Ф,Э,Дзе Г,И.Колмыв, Б.Н,М вкин ьство С02, 1966 54) П ЫЛ Е УГОЛ Ь НАЯ ГОРЕЛ КА АНИЯ ПЫЛИ ВЫСОКОЙ КОЦИИ Я СЖИ ЕНТРА(71) Всесоюзный теплисследовательский ижинского(57) Изобретение касается сжигания пыле- видного твердого топлива и может быть использовано в топочных устройствахю котельных агрега 1 ов, Цель изобретения - снижение образования окислов азота путем оптимизации процесса горения при повышении надежности, Пыль высокой концентрации подается в потоке воздуха по трубе 3 пылераздающего устройства 2, Сжатый газ, проходя через каналы 7 кольцевой вставки 6, размещенной на выходе кольцевого канала 5, закручивает пыле- воздушный поток. Пылераздающее устройство 2 может перемещаться вдоль оси...

Номер патента: 1609579

Опубликовано: 30.11.1990

Авторы: Дмитриев, Колмыков, Махортов

МПК: B23K 11/14

Метки: рельефной, сварки

...контакт между деталью 2 и накладкой 3, и пропускают импульс сварочного тока сплавляя детали 1 и 2 и накладку между собой. В процессе контактной рельефной сварки деталей разной толщины. более тонкая из которых из фольги толщиной 5 - 15 мкм с покрытием из диэлектрика, более тонкая из свариваемых деталей зажимается между более толстой из свариваемых деталей и накладкой после сварки, вследствие возникновения сварочных напряжений. При этом повышается прочность и снижается контактное сопротивление, а следовательно, повышается качество сварного соединения,Контактную рельефную сварку нагревательного резистора с плоскими выводами выполняют следующим образом,Изготавливали свариваемые резистор, выводы и накладку, при этом резистор...

Номер патента: 1494036

Опубликовано: 15.07.1989

Авторы: Колмыков, Родиков, Шеховцов

МПК: G11B 23/08

Метки: загрузки, кассеты, магнитофон

...17..Устройство работает следующим образом.При расфиксации фиксирующее устрой.4 Оство 4 выходит из зацепления с выступом 18 и кассетоприемник 9 поддействием пружины 10 начинает открываться. Так как направляющие 15 выполнены под острым углом к крышке 4517 то с кассетой 11 они входят вконтакт в точке, расположенной ближек ведущему валу 5. Кассета 11 начинает отводиться от передней опоры 2,оставаясь при этом на задней опоре 3 5 Оза счет того, что упругие элементы 16поджимают кассету 1 к задней опоре3. При этом кассета поворачивается в направлении, обратном направлению поворота кассетоприемцика 9, и отверстие кассеты 1 совершает перемещение по дуге окружности. За счет этого перемещения ведущий вал 5 выходит из отверстия 4.В положении...

Номер патента: 1145513

Опубликовано: 07.07.1989

Авторы: Буянов, Елкин, Колмыков, Самсонов

МПК: A62B 7/02

Метки: аппарат, дыхательный

...легочно 3 1145513 4тельный аппарат, содержащий лицевуюмаску с клапаном вдоха и клапаном выдоха, соединенную шлангами с регенеративным патроном и дыхательным мешком, а также кислородный баллон,5соединенный с дыхательным мешком через кислородоподающую систему,включающую легочный автомат с подпружиненной мембраной. 1 ОДля обогащения вдыхаемой газовойсмеси в дыхательном аппарате предусматрена постоянная подача кислородаиз баллона через редуктор, периодичная в момент интенсивного потребления газовой смеси через легочный автомат и аварийная. Сброс избыточного воздуха иэ мешка осуществляетсячерез клапан избыточного давления,предусмотренный либо в самом мешке, 20либо в регенеративном патроне.Недостатком известных устройствявляется...

Номер патента: 1135046

Опубликовано: 07.07.1989

Авторы: Буянов, Джарылгасов, Киршин, Колесников, Колмыков

МПК: A62B 17/00

Метки: защитная, куртка

...паданию в пододежное пространство вредных газов и радиоактивных аэро золей. Недостатком такой конструкц является то, что при снижении воэд подачи защитная эффективность устр3 1135046 ства снижается, зараженный воздух попадает в пододежное пространство.Цель изобретения - повышение эфФективности защиты работающего от вредных производственных факторов при одновременном снижении воздухоподачи.Указанная цель достигается тем,что, защитная куртка, выполненная из изолирующей ткани с укрепленным в горлови не шлемом со смотровым окном, соединенным воздуховодом с автономным источником воздухоснабжения, снабжена резиновыми обтюрирующими элементами в форме усеченного конуса, размещен ными в поясной и плечевой зонах куртки, при этом длина...

Номер патента: 1484329

Опубликовано: 07.06.1989

Авторы: Колмыков, Шульга-Морской

МПК: A01B 79/00, A01G 25/06

Метки: культур, подготовки, поля, посадку, посев, сельскохозяйственных

...может быть образован рубчатой поверхностью одной стороны экрана 3.Щелевой зазор между экранами должен быть 10-15 мм, наименьшая глубина заложения экранов б 00-800 мм, расстояния между экранами (ширина грядки) 200-250 мм.В осенне-весенний период влага в виде. дождя и снега равномерно поступает на поверхность почвы поля и просачивается внутрь как через грядки, так и через междурядья (праваяполовина фиг. 1). При этом влага, попавшая в междурядья, стекает по внутренней поверхности экранов 3 и через щелевой зазор попадает в подэкранные слои почвы, достаточно равномерно увлажняя их.В весенне-летний период после посадки (посева) сельскохозяйственных культур корни растений начинают интенсивно поглощать влагу через листья растений, эта влага...

Номер патента: 1449102

Опубликовано: 07.01.1989

Авторы: Колмыков, Кунина, Купеева, Остафьева

МПК: A46B 3/04

Метки: иглофрез

...4 и 5 и крьгшек 2 и 3 и тем создает я воэможность получения максимально- плотности набивкипроволочного ворс:. вблизи места снарки пакета ворса с ннутреннеи стороны.Форма рабочй поверхности пуансонов, представлякгщая сооои поверхность вращения, с, тветствующую бо л Ногрхн 1ржлых фанпеРиэофрсзыск , ила для дсст ижсия пр Пресс онамаксимаьн ойглотности набивки проволочного 5са в зоне сварки иглофрезы и на заданном расстоянии от этой зоны, атакже для предотвращения деформацииприжимных фланцев 12 и 13 иглофрезын процессе прес. сования пакета пр- нолочного ворса 11.Указанные особенности предлагаемого устройства позволяют увеличитьдолговечность изготовленных на этомустройстве игл фрез, улучшить иххарактеристики и повысить качествоповерхности...

Номер патента: 1444832

Опубликовано: 15.12.1988

Авторы: Колмыков, Никулин, Тихомирова, Шмаков

МПК: G06G 7/18

Метки: аналого-цифровой, интегратор

...свою полярность, что приводит к закрыванию МОП-транзистора 25. Врезультате этого запоминающий конденсатор 24 оказывается отключенным от операционного усилителя 23 и напряжение на нем за время перерыва питания изменяется относительно первоначального уровня (О ) на незначительную величину.Поскольку сигнализатор 13 напряжений питания обеспечивает отключение запоминающего конденсатора 24 при условии выхода иэ допустимой зоны хотя бы одного напряжения питания, нарушения нормальных состояний узлов интегратора, возникающие после этого, не приводят к изменению заряда на запоминающем конденсаторе. Необходимые значения напряжений на подложке МОП- транзистора 25 и на выходе сигнализатора 13 сохраняются в течение перерыва питания за счет...

Номер патента: 1419662

Опубликовано: 30.08.1988

Авторы: Колмыков, Кунина, Купеева, Остафьева

МПК: A46B 13/02

Метки: иглофрезы

...ворса в пакете. Перед операцией укладки пакета проволочного ворса между фланцами предварительно определяют угол наклона внешних слоев проволочного ворса пакета к его продольной оси по формуле , с( = Ч/2 ЬЪ 1.2 РнарЬ К,(,И/( Рнар / /рВд)/(К(,О/2) - Ь, где /- угол наклона к оси симметрии иглофрезы крайучиты ричес отре вд р ами ых пакете межд2 ю. Фа симмольно угвевор шн и 3 это ваютпр д угломакет укл орса пакета п слое нный посл сфор мир ов фланцами ессованиеи ествл о о междют сжатия и ут усилие противоположных егосжатия передают черепериферии к центру. ан от их 21) 4118315/28-12(56) Серебряниталей механичесиздат, 1967, с. 4 ов проволоки, расположен- личным углом в кольцевом олочного в орс , у которог внешними слоями ворса рармируют...

Номер патента: 1413731

Опубликовано: 30.07.1988

Авторы: Грачев, Колмыков, Родиков

МПК: E05F 3/10, H05K 5/02

Метки: корпуса, крышки, поворота

...стакана 16 выполнен меньшим угла при вершине на" ружной конической поверхности поршня 5. На наружной конической поверхности поршня 13 выполнено по, крайней мере два кольцевых буртика 9Буртики 19 могут быть выполнены на стенках конического отверстия стакана 1.Зазор между поршнем 15 и стаканом 16 заполнен вязкой жидкостью 20, Для уСтановки тяги 12 поршень 15 и рычаг 9 снабжены осями 21 и 22 соответст" венно. Устройство работает следующим образом.При механическом воздействии на Фиксирующий рычаг 10 он выходит из зацепления с выступом 8 и крышка 7 под действием пружины 14 поворачивается в положение, показанное пункти" ром. При повороте крьппки 7 рычаг 9 с помощью тяги 12 поворачивает поршень 15. За счет сил вязкости, возникающих в...

Номер патента: 1345225

Опубликовано: 15.10.1987

Автор: Колмыков

МПК: G01P 13/00, G01P 5/12

Метки: индикатор, направления, потока, скорости

...схема индикатора (фиг,2) представляет собой неуравновешенный мост, в смежные плечи которого включены термочувствительные элементы 4 и 5. В два других плеча моста включены согласующие постоянные (с элементом подстройки) резисторы 11 и 12. Диагональ питания измерительной схемы и нагревательные элементы 6 и 7 подключены к стабилизированному источнику 13 постоянного тока. В измерительную диагональ моста включены измерительный прибор 14 с нулем посередине и поляризованное реле 15.Индикатор скорости и направления потока работает следующим образом.Ток, протекающий по нагревательным элементам б и 7, нагревает термочувствительные элементы 4 и 5. При отсутствии потока жидкости или газаоба термочувствительных элемента нагреты до одинаковой...

Номер патента: 1344420

Опубликовано: 15.10.1987

Авторы: Аврамов, Богданов, Ефремов, Зеликман, Колесов, Колмыков, Кошманов, Лиханский

МПК: B03D 1/14

Метки: активации, пульпы

...у( Грццвс. цТОКОЛ( 11. Ес ЕЬХцд цТОК ИЗ кцрцл сснцвлсццуцлцтцецие 12 с пфрирцвдцццй здци гной луфтцй 1,. 11 тцк ццр 1 Вл ц;1 иоы 14 жсткц хицен Однимм кццц)л Ирс жицно ц ВН 6 рс Гор 1 1 сэ, другой кцнц кцгцрцгц зкрц.ц В рОчке 1) кцруд11 цчч;гич(с ке .цлцтц и коец-рдир 1 лисльцц устройсвц состоит из поршня-цлц. нк;1 17 жсГкц 5;крсцлсцныл иГцкцм 11 и кдчсры жтия 18 с цтвс 1 тиячи Иоде- чи шыдух;1 19, Вылццными цкндчи 20 и кцдлдчи 21.11 й 6 а 4 выполин р;дидльцыли кринолинйными в нциеречнцч счсции лцц гк;чи 22 и крец,енд цд ц Гоке с цол 01111 ск) рсл.ирОВсц)й гайки 2,) 115 111 сси и регулирвки сждтцгц Воздух ичютя нгу цс р 24 и Вс цти,ь 25.Устрой гвц работег л,у юцим цсре.цл.(;ждтый воздух через штуцер 24 и отверсия 19 подается в...

Номер патента: 1342549

Опубликовано: 07.10.1987

Авторы: Вишнякова, Климанчук, Колмыков, Лямцев, Матула, Панков, Руднев, Рудюк, Скобло

МПК: B21B 28/02

Метки: валков, кампании, подготовки, прокатных, работе, течение, эксплуатационной

...и определяют максимальную величину износа,Съем рабочего слоя рассчитывают по формулам 4 (1 г )(2)Б герд ( 1 ф б18) 11 ипкс э где 8 , Яце- величины снимаеЧНСтмого слоя при перешлифовке в чистовой и черновойклетях соответственно,Для практических целей, заменив в формулах (2) Смаке на исх -П, ), необходимо рассчитать диаметр бочки, который остается после перешлифовки. В чистовой клети размер диаметра Р (чертеж) для последующей завалки рассчитывают по фор мулев = э,-(1,72,2) р,-э).(3)После снятия 6575 рабочегослоя в чистовой клети валки переваливают в черновую клеть.В черновой клети размер диаметраР для последующей завалки расчитывают по формуле ВЭяс -. (1,61 в 8) Риск 11 мин)(4)Проверку эффективности осуществляют следующим образом.Для...

Номер патента: 1317273

Опубликовано: 15.06.1987

Авторы: Азимов, Алланиязов, Колмыков, Сиддиков, Шипулин

МПК: G01B 7/00

Метки: линейных, перемещений

...ней плоской, например, петлевой измерительной обмоткой 2, имеющей линейно изменяющееся число витков в направлении контролируемого перемещения х. Охватывающйй линейку 1 движок 3 преобразователя, кинематически связываемый с объектом контроля в процессе измерений, выполнен в виде ферромагнитного сердечника с Б-образным вырезом, образующим зазор, в средней части которого расположена линейка 1 с измерительной обмоткой 2. Обмотка 4 возбуждения преобразователя, установленная неподвижно, проходит через краевые участки Б-образного выреза движка и охватывает линейку 1 по ее длине. Плоскость обмотки 4 возбуждения перпендикулярна плоскости измерительной обмотки 2,Преобразователь работает следующим образом. ние магнитного потока по его...

Номер патента: 1289445

Опубликовано: 15.02.1987

Авторы: Колмыков, Кунина, Купеева, Остафьева, Стоколясов

МПК: A46B 13/02

Метки: иглофреза

...взаимодействующая с проволочным ворсом 3, описана кривой, определяемой следующими зависимостями: С Ь еевою щ1 (с )4 Ьр Кгде Ь - расстояние от определяеамой точки кривой до линии симметрии профиля иглофрезы, перпендикулярнойоси вращения, при заданном К, мм;К - расстояние от определяемой точки кривой до осивращения иглофрезы,мм;М 1 а 1 - угол между касательной ккривой в определяемой точке и линией симметрии профиля иглофрезы, перпендикулярной оси вращения,РадС " масса ворса 3, г;- длина ворса 3, мм;вмакс; максимальная плотностьнабивки ворса 3 (безразмерная величина);К- коэффициент, учитывающийсса 1увеличение суммарной площади сечения проволокина расстояние К от осивращения иглофрезы.Кроме того, поверхности прижимных фланцев 4,...

Номер патента: 1277196

Опубликовано: 15.12.1986

Автор: Колмыков

МПК: G11B 15/00

Метки: кассетный, магнитофон

...2 О в зацеплении с шасси 1 и удерживает кассетоприемник 3 в закрытом положении. Включение при этом режима рабочего хода при. водит к перемещению толкателя 10 переключателя режима работы магнитофона, преодолевающего усилие пружины 771961 21 и перемещающего в рабочее положение подвижную плату 8 с магнитнымиголовками 11 и прижимным роликом 12.Последние вводятся в кассету 7. Приэтом ролик 12 прижимается к ведущемувалу 2, а выступ 9 подвижной платы 8,взаимодействуя с элементом 18 зацепления блокирующего рычага 4, поворачивает последний в положение, прикотором выступ 5 блокирует планку 14.В этом положении нажатие на клавишу22 рычага 6 выброса кассеты не приведет к открытию кассетоприемника 3,так как планка 14 не может повернуться из-за...

Номер патента: 1178563

Опубликовано: 15.09.1985

Автор: Колмыков

МПК: B23P 11/00, F16B 5/00

Метки: аппаратов, записи, лентопротяжного, магнитной, механизма, сборки

...до совмещения их опорных торцов с поверхностью поверочной плиты, после чего их закрепляют, а блоки монтируют на крепежных осях,1178563 Л. Соколовас Корректор Е. РошкПодписное Составител а Техред И. ВеТираж 1086 ИПИ Государственного по делам изобретенийМосква, Ж - 35, Рауш ППП Патент, г. Ужгор едактор С. Лисиаказ 5590/12ВНИ омитета СССРоткрытий кая наб., д, 4/5 д ул Проектная 1130 ФилиалИзобретение относится к приборостроению и может быть использовано при сборке лентопротяжных механизмов аппаратов магнитной записи.Цель изобретения - повышение надежности работы механизма магнитофона за счет увеличения точности взаимного расположения блоков.На фиг. 1 схематически изображена несущая плита, установленная неподвижными опорами на...

Номер патента: 1164784

Опубликовано: 30.06.1985

Автор: Колмыков

МПК: G11B 15/675

Метки: кассетном, кассетоприемника, магнитофоне, фиксации

...содержащем подпружиненный фиксирующий, поворотный и управляющий рычаги и освобождающий рычаг с кнопкой, при этом фиксирующий рычаг установлен с возможностью 50 взаимодействия с выступом кассетоприемника, а освобождающий рьиаг - с поворотным рычагом, фиксирующий рычаг выполнен Г-образной формы и установлен на основании магнитофона с возможностью поворота, а поворотный рычаг через шарниры связан с фиксирующим и управляющим рычагами. 2На фиг. 1 изображено устройство в исходном положении, т.е. в режиме "Стоп", общий вид; на фиг. 2 - то же, в одном из рабочих режимов; на фиг. 3 - фиксирующий узел аксономет 7 рия.Устройство содержит основание 1 магнитофона, на котором закреплены кронштейны 2, 3 и 4 с осями вращения 5, 6 и 7 соответственно. На...

Номер патента: 1134174

Опубликовано: 15.01.1985

Авторы: Евдощенко, Колмыков, Кунина, Купеева

МПК: A46B 13/02

Метки: иглофреза

...перпендикулярной оси вращения иглофрезы, градН, Ор - ширина и диаметр рабочей поверхности иглофрезы, мм;Ов - диаметр окружности в местеизлома боковой поверхности фланца, по которой происходит защемление проволочного ворса, мм;,Рр,нщР в - плотность набивки проволочного ворса соответственно на рабочей поверхности, в месте защемления и в месте сварки;Осв в диаме поверхности, образуемой торцами отрезков проволоки, по которой производится сварка ворса, определяется из соотношения Ров = Ррр, где Г - длина отрезков проволоки, мм.На фиг. 1 изображена иглофреза; на фиг. 2 - график изменения плотности набивки проволочного ворса, РхИглофреза содержит сваренные между собой пакет проволочного ворса 1, два боковых прижимных фланца 2 и ступицу...

Номер патента: 1117699

Опубликовано: 07.10.1984

Автор: Колмыков

МПК: G11B 15/66

Метки: кассетоприемник

...участке а также закрепленную на основании ось и распо ложенный на этой оси с возможностью взаимодействия со штифтом и с толкателем крюкообразный фиксатор 2 3.Однако известный кассетоприемник также не обладает достаточными удоб ствами ввода и вывода кассеты, что связано с недостаточно большим углом раскрытия между основанием и крьццкой.Целью изобретения является повышение удобств ввода и вывода кассеты путем увеличения угла раскрытия между основанием и крышкой. Цель достигается тем, что в кассетоприемник, содержащий закрепленный на основании кронштейн, шарнирно связанную с ним крышку для кассеты, выполненную с выступом на тыльном участке и со штифтом на боковом участке, а также закрепленную на основании ось и расположенный на этой осис...

Номер патента: 1101507

Опубликовано: 07.07.1984

Авторы: Колмыков, Шияпов, Шульга-Морской

МПК: E02B 7/18

Метки: вакуума, водовыпуска, сифонного, срыва

...обусловленная увеличением сопротивления потоку, выдающимся внутрь потока рычагом с обтекателем и скоплением на рычаге и обтекателе плавающего мусора.Целью изобретения является повышение надежности устройства.Поставленная цель достигается тем, что устройство снабжено пружиной, установленной между клапаном и обтекателем, при этом обтекатель шарнирно пр икрплен к клапану, а рычаг выполнен из двух звеньев, шарнирно соединенных между собой, одно из которых шарнирно соединено с клапаном, а другое - с обтекателем,На чертеже показано устройство срыва сифонного водовыпуска, продольный разрез.Устройство срыва вакуума сифонного водовыпуска состоит из расположенного в верхней части сифона 1 патрубка 2, в котором на штоке 3 установлен...

Номер патента: 1077048

Опубликовано: 28.02.1984

Авторы: Колмыков, Никулин, Свердлова

МПК: H03K 13/20

Метки: частоту

...введены две 5 14. В результате конденсатор 4 раэдиодно-резистивные цепи, состоящие ряжается, во-первых, через открытый из последовательно соединенных дио- транзистор 7 и токоограничивающий дов 25 и 26 и резисторов 27 и 28 резистор 6 и, во-вторых, через диод и включенные между суммирующей точ, резистор 27 и выходы усилителей кой интегратора 1 и прямыми выходами 1 О 2 и 10.20 и 21 компараторов 8 и 9, и два Первая составляющая тока разряда ключа 29 и 30. Ключ 29 соединяет изменяется по экспоненциальному эав компараторе 8 цепь задания отри- кону, а вторая - по линейному, цательного порога срабатывания (ре- вследствие чего достигается быстрый зистор 14 и источник 16) с суммирую разряд конденсатора 4 (через открыщей точкой операционного...

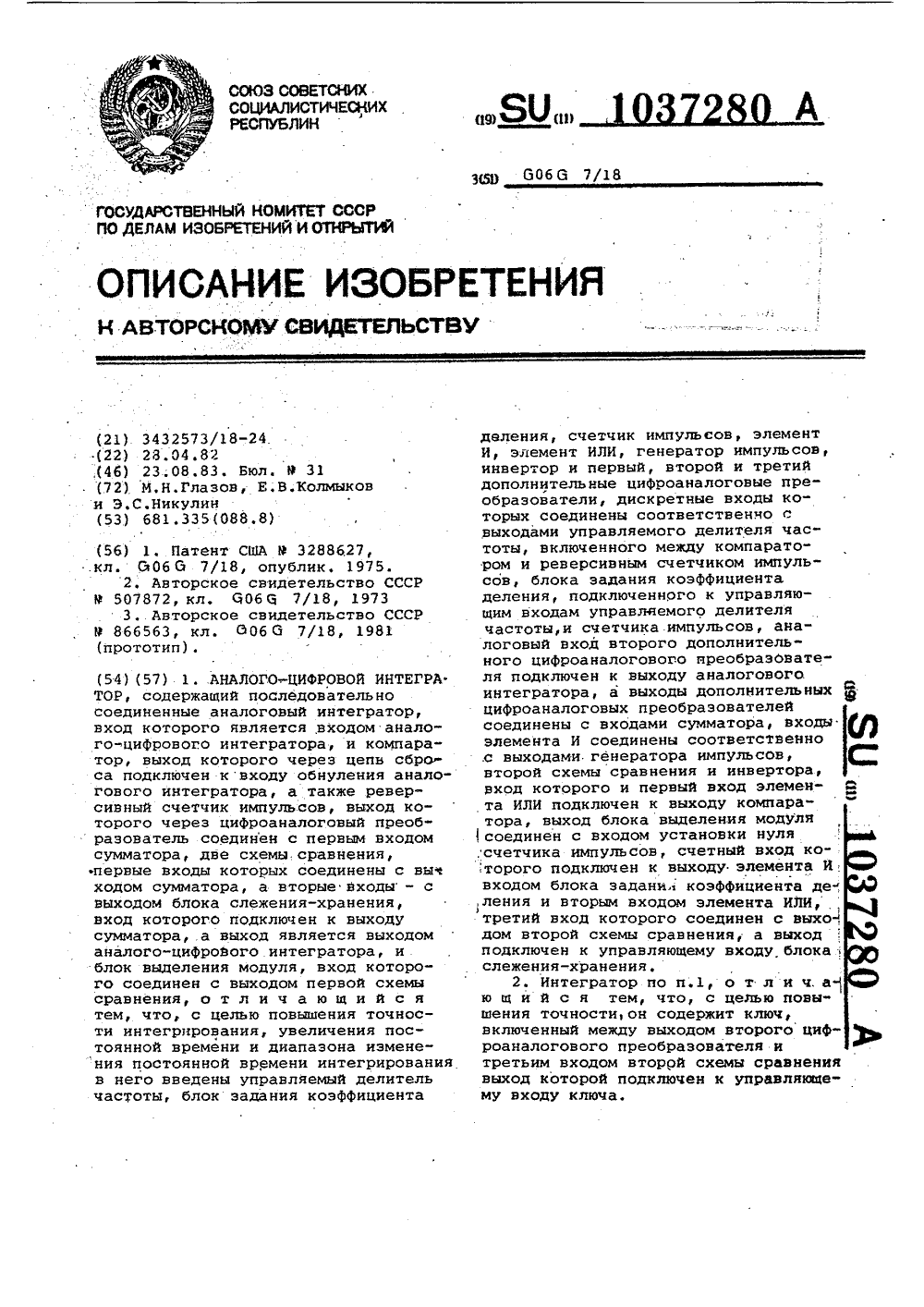

Номер патента: 1037280

Опубликовано: 23.08.1983

Авторы: Глазов, Колмыков, Никулин

МПК: G06G 7/18

Метки: аналого-цифровой, интегратор

...пропорциональной Ч з . В зависимости от знака Чуправляемый делитель 16 частоты и реверсивный счетчик 5 настраиваются на сложение или вычитанйе импульсов преобразователя 1. Кодовые комбинации, возникающие в счетчике 5 и делителе 16 частоты, преобразуются цифроаналоговыми преобразователями 6 и 18 в напряжения, поступающие на входы сумматора 7 с соответствую-., щими весами. Возникновение импульсов на входах делителя 16 частоты происходит в моменты времени, когда напряжение на выходе аналогового интегратора 2 достигает уровня срабатыва 1037280йия компаратора 4, после чего под действием выходного сигнала компара,тора осуществляется быстрый сброс (разряд емкости) аналогового интегра-, тора через цепь 3 сброса. В результате компаратор 4...

Номер патента: 1032030

Опубликовано: 30.07.1983

Авторы: Василенко, Колмыков, Машков, Переверзев, Репина, Степченко

МПК: C21D 9/22

Метки: бурового, инструмента, производства

...в таблице. Радиус скругления (притупления режущей кромки долот),Износ (уменьшение высоты лопасти в периферийной, наиболее изнашивающейся части) Объем бурения (проходка) одним.долотомм Средняя механич. скорость бурения, м/ч Способ до испы- после тания испыта- ния Ъ к допустимому из- носу величинаизноса,мм 60-85 Прототип Сталь 100(потеря ра-ботоспособности из-за выпадения твердосплавных пластин) 350-800 Сталь18+ 20,тверды 9,сплав 0 твердый сплав0,1-0,2 0,15-0,25 Изобретение относится к машиностроению, преимущественно производству буровых инструментов, и можетбыть использовано при изготовлениидолот и коронок шнекового бурения.Известен способ изготовления буровых инструментов, включающий наплавку высоколегированных, сплавовна железной...

Номер патента: 1014025

Опубликовано: 23.04.1983

Авторы: Колмыков, Хвостов

МПК: G11B 15/62

Метки: головок, ленты, магнитных, отвода

...сопротивлением рычажнойсистемы, соединенной с сердечникомэлектромагнита,Цель изобретения - снижение энергопотребления устройства для отводаленты от магнитных головок.Поставленная цель достигается тем,что в устройство для отвода лентыот магнитных головок, содержащее.электромагнит, подпружиненный к основанию рычаг прижимного ролика и отводящий рычаг, шарнирно соединенныйс вспомогательным рычагом, введенысвязанный с рычагом прижимного ролика и выполненный с открытым и закры,. тым пазами дополнительный рычаг,а. также Г-образный рычаг со штифтами, расположенными в пазах дополнительного рычага, при этом свободный,конец Г-обраэного рычага шарнирносоединен со свободным концом вспомогательного рычага, свободный конец .рычага прижимного ролика...

Номер патента: 939284

Опубликовано: 30.06.1982

Авторы: Ищенко, Колмыков, Попов, Швецов, Юрченко

МПК: B29H 3/10

Метки: литьевая, пресс-форма, резины

...плита 5 выполненасостоящей из резиновых 7 и тканевых8 слоев, а втулки б - из металла.Для уменьшения площади соприкосновения втулок 6 с загрузочной камерой 2 и матрицей 1 торцы выполненыс фасками, при этом диаметр Д выполнен превышающим диаметр литниковогоканала д. на 0,5 - 1 мм, а наружныйдиаметр втулки О определяется величиной давления в матрице, Толщинапромежуточной плиты и рассчитывается обычными методами в соответствии с температурой матрицы, максимально допустимой температурой загрузочной камеры и термическлм сопротивлением промежуточной путы.Матрица 1 состоит из нижней части9 с формующими полостями 10 и верхней части 11 с литниковыми каналами 12.Литьевая пресс-форма работаетследующим образом,В загрузочную камеру 2...

Номер патента: 928197

Опубликовано: 15.05.1982

Авторы: Киселев, Колмыков, Попов

МПК: G01N 11/00

Метки: литьевых, оценки, резиновых, свойств, смесей

...второй пары каналов;К - показатель литьевых свойстврезиновых смесей.45Такой способ может быть осуществлен устройством новой конструкции, содержащем напорную камеру с расположенным в ней .плунжером, соединенную с каналами, дополнительно содержит 5 О коническую проточку, связанную с каналами, причем глубина ее равна глубине каналов, а каналы выполнены в виде двух гидравлически подобных пар.На фиг. 1 изображено устройство 55 для осуществления способа, обций вид, включающий вид сверху и поперечный разрез Й-А; на фиг, 2 - нинняя часть 3 . 92819 смесей, состоящем из напорной камеры с рабочим гнездом в виде каналов, представляющих собой концентрическиекольца прямоугольного сечения, соединенных перемычками, или .в виде спирального канала...
