G01R — Измерение электрических и магнитных величин

Номер патента: 646276

Опубликовано: 05.02.1979

Авторы: Иванов, Куликов

МПК: G01R 31/12

Метки: изоляционных, испытания, прочности, электрической

...и двацилиндрических электрода, охватываюших испытываемый образец 1Недостатки этого устройства - низкая достоверность измерений и невозможность испытаний при воздействии импульсов с наносекундными фронтами,Наиболее: близко к предлагаемомуустройство, содержащее источник испытательного напряжения, выходы которогочерез подводящие электрические линиисоединены с двумя электродами, расположенными внутри испытательной камеры 21Недостаток этого устройства - низточность измерений в диапазоне наносекундных импульсов. Цель изобретения - повышение точности измерения электрической прочности изоляционных материалов в диапазоне наносекундных импульсов. Эта цель достигается тем, что известное устройство для испытания электрической прочности...

Номер патента: 646277

Опубликовано: 05.02.1979

Авторы: Барейкис, Гальдикас, Либерис, Приходько, Чеснис

МПК: G01R 31/26

Метки: измерений, переключающего, характеристик, элемента

...от импульса к импульсу изменяющейся амплитудой. Эта последовательность импульсов используется дляизмерения импульсной "ольтамперной характеристики. При помощи блока 5 онаскладывается с последовательностью импульсов, поступающих от генератора 3.Суммарное напряжение через ограничи- .тель 6, который предназначен для ограничения тока при переключении исследуемого элемента в низкоомное состояние и тем самым предотвращения еговыхода из строя, поступает на вход измерительной пепи, который состоит изсопротивления 7,и испытуемого"й перехода 8, помещенного в волновод 19.Одновременно с запуском генераторов2 и 3 через диоды 11 и 12 запускается блок 13 модуляции яркости луча осциллографа,который вырабатывает импульсы найряжения, сдвинутые по...

Номер патента: 646278

Опубликовано: 05.02.1979

Автор: Рыскин

МПК: G01R 31/26

Метки: допустимой, мощности, полупроводниковых, приборов

...помощью генератора 5 измерительного тока выставляется начальное нвпряженио эмиттер-база ЦэочПриэтом для всех испытуемых приборов данной партии выполняется условие;Затем с помощью источника 1 напряжения сравнения выставляется напряжение сравнения Оса из условия:)ср э-Кнац ( э о) "где- заданная температура перехода, при которой необходимо измеритьмошйость полупроводникового прибора;1 о - температура окружающей среды;(температурно-зависимый параметр в прямое падение напряжения У д. ).По сигналу "Пуск" блок синхрониза 55ции 4 начинает периодически включатьгенератор 3 греющего тока и выключатьна это время генератор 5 измерительноготока. Время рабаты генератора 3 греющего тока значительно больше времени ра 4 Оботы генератора 5 измерительного...

Номер патента: 646279

Опубликовано: 05.02.1979

Авторы: Ажоткин, Гаврилов, Кушуль

МПК: G01R 31/303

Метки: интегральных, контактирования, схем

...И 5 соединен со входом триггера брака 3. Выход элемента И 6 соединен со входом триггера контактирования 4. Выход триггера брака 3 и выход триггера контактирования 4 соединены с соответствующими входами блока управления 7. Первый выход блока управления 7 соединен со вторым входом элемента И 6, управляющим входом электронного ключа 1 и входом изменения порога блока измереция 8, Второй выход блока управления 7 соединен со вторым входом элемента И 5 и управляющим входом электронного ключа 2.Устройство работает следующимобразом.После опускания зондов, на интегральную схему 11 происходит контроль контактирования, для чего блок управления 7 подает на свой первый выход единичный сигнал, а на второй выход - нулевой сигыал. При этом...

Номер патента: 646280

Опубликовано: 05.02.1979

Авторы: Поддубный, Ящук

МПК: G01R 31/3177

Метки: логических, микроэлектронных, схем

...входных сигналов 6 ошибочноподключен не вход схемы 17,я поэтомублок контроля коммутаторов входов 16запрещает формирование сигнапов "навы-ходах блока формирователей входных сиг-налов 6; а на блоке индикации 13 индицируются номера выводов микроэлектронных логических схем, напряженйена которых не соотвеФсчвует- входномунапряжению интегральных микросхем.Если напряженйе на выводах схемы17 соответатвует напряжений," нормальному для взводов схемы 17 блок контроля коммутаторов входов 16 разрешаетпоступление сигналов с выходов блокаформирователей входных сигналов 6 навходы йроверяемой" схемы 17.Таким образом, блок контроля-комму.таторов входов 16 предотвращает короткое замыкание выходов блока формирователей входных сигналов 6 на...

Номер патента: 646281

Опубликовано: 05.02.1979

Авторы: Васильев, Медведев, Степанов

МПК: G01R 33/00

Метки: магнитных, объемных, параметров, экранов

...экран 2, генератор тока 3, датчик 4 магнитного поля, регистратор (осциллограф) 5, фидер (кабель) 6.Измерение магнитных параметров магнитных экранов производится следуюшим образом. Как известно, эффект экранирования у немагнитных экранов состоит в том, что под действием внешнего магнитного поля Н, ( т. ) в экране наводятся токи, создающие лоле наведенных токов Н (С), направленное в полости экрана навстречу внешнему. Суперпозиция полей Й 1(Ф.) и Й Ь) длит поле внутри экрана Йз (С), т.с ЙВ)фСоставитель Н. Филипповао 11 Т, Орловская Техред 3. Фанта Корректор Небола Заказ 10(,/ЗГ,по1130 Подписнокомитета СССоткрытийРаушская наб. Тираж 696И Государственногделам изобретений35, Москве, Ж 35 4 ПП "Патент, г роектная, 4 ород, ул 1;Г.ПЕОНЕ...

Номер патента: 646282

Опубликовано: 05.02.1979

Авторы: Келль, Мелешкин, Мигунов, Привалов

МПК: G01R 33/02

Метки: магнитных, напряженности, полей

...магнитного поля в широкой полосе частот.Известно устройство для измерениянапряженности магнитных полей поавт.св. Ме 433432, содержащее измерительную катушку, интегрирующий усилтьтель, импульсный корректор в виде катушки уравновешивания, генератор импульсов тока, шунт в цепи катушки уравновешивания, активную цепь обратной- тфсвязи усилителя, ключ и нуль-орган,матнитного поля 11Недостаток известного устройстванизкая точность измерения,Цель изобретения - повьппение точности измерения.Эта цель достигается тем, что вустройство, содержащее измерительнуюкатушку и интегрирующий усилитель,импульсный корректор в виде катушкиуравновешивания, соединенной с генератором импульсов тока, шунт в цепикатушки уравновешивания, активную цепь...

Номер патента: 646283

Опубликовано: 05.02.1979

Авторы: Любуцин, Плевако

МПК: G01R 33/07

Метки: датчик, холла

...по токовым каналам через электроды 4 и 5.Допустимая величина входного токадатчика Эопределяется величинойплошади поверхности 5 токового электрода:мгде- максимально допустимаяплотность тока,Поскольку площадь линейного контакта расщепленного токового электрода( 5) предлагаемого датчика больше, чем площадь точечного контакта расщепленного токового электрода ( 5)точдатчика-прототипа в Ъ рвз (при одинаковой толщине датчиков), причемлин втоцпри одинаковом значениирабочий35ток .и предлагаемого датчика не мецее чем на 100% больше рабочего токадатчика-прототипа. Увеличение рабочеготока и в заявляемом датчике в своюОчередь приводит к повышению его выходного напряжения не менее чем нао100%, т.е. - к повышению вольтовойчувствительности...

Номер патента: 647613

Опубликовано: 15.02.1979

Автор: Сальников

МПК: G01R 19/04

Метки: автокомпенсационный, вольтметр, импульсный

...соответственно с выходами компаратора и фильтра нижних частот, а выход соединен с входом фильтра нижних частот.На чертеже изображен предложенный вольтметр.Компаратор 1 выходом соединен с входом запуска преобразователя 2 напряжения в длительность импульса, выход которого соединен с входом фильтра нижних"частот 3, Выход фильтра нижних частот, один вход647613 Формула изобретения Составитель И. СтомТехред О. Луговая КоррТираж 696 Подпрственного ком итета СССРзобретен ий и открь 1 тийЖ, Раушсквя наб., д. 4/5т, г. Ужгород, ул. Проектная,рчикова ектор Л. Василинаисное Редактор Т.3 аказ 300/3 ЦНИИПИ Госуда по делам и 113035, Москва,Филиал Г 1 ПП Патенкомпаратора и управляющий вход преобразователя напряжения в длительность импульса соединены...

Номер патента: 647614

Опубликовано: 15.02.1979

Автор: Короткий

МПК: G01R 19/04

Метки: бесконтактного, импульсов

...изобретения является увеличение полосы пропускания устройствадля бесконтактного измерения импульсов тока. Для этого в предлагаемое устройство для измерения импульсов тока вве.мФС К,КгК,10 ЭНгде ф - магнитный поток в датчике, 25 инлЙэк Сэк-. постоянная времени низкочас- уситотного каскада, и - число витков ч адатчика, К, К, К, - коэффициентЧф 2 расусиления соответственно буферного ствкаскада, интегрирующего и низкочастот 30 пасного усилителей. Как видно из послед- тнего выражения, если руюЯ С -К. С2 ЭК ЭКпри2 Ъ 2 15 21 рС 8, Л кадто выходное напряжение не зависит оттелчастоты. дов Бага нов Корректор Е Папп Составитель актор Т, Юрчикова Техред 3, ф38 Тираж 696Ц НИ И ПИ Государствпо делам изобре 113035, Москва, ЖПодпис ноеенного...

Номер патента: 647615

Опубликовано: 15.02.1979

Авторы: Зеликман, Киселев, Спивак, Щипцов

МПК: G01R 23/16

Метки: амплитудный, анализатор

...содержащая электроннолучевую трубку политрон, к горизонтально-отклоняющим пластинам которой подключен выход масштабного устройства, и интегратор,подключенный к аноду трубки, При подаченапряжения на одну из пар функциональных пластин производится анализ сигнала,находящегося в соответствующем диапазоне амплитуд. Недостатком этого анализатораявляется невозможность параллельного анализа исследуемого сигнала во всем диапалью изобретения является расширеункциональных возможностей анали." "%ключенных к выходу масШтабЬого устрой-"ства 10, на вход которого поступает исследуемый сигнал, В состав анализатора входит также блок интеграторов 11, входы которых соединены с функциональными пластинами 3 политрона. Последние через резисторы 12 подключены...

Номер патента: 647616

Опубликовано: 15.02.1979

Авторы: Иван, Христо

МПК: G01R 23/16

Метки: амплитудного, анализаторе, искажений, компенсации, многоканальном, спектра

...одновременно с ним на второй вход элемента И 9 поступает выходной импульс с выхода мультивибратора 7 на 2 - 3% шире, чем максимальное времядля амплитудно-цифрового преобразования импульсов в многоканальном анализаторе 2.При завершении амплитудно-цифрового преобразования поступает импульс на третий вход элемента И 9, который, пройдя через этот элемент И 9, регистрируется плюсовой отметкой в реверсивном счетчике 11. Тройное совпадение необходимо для того, чтобы избежать регистрации в реверсивном счетчике 11, с одной стороны, импульсов той же самой амплитуды от эталонного и испытуемого образцов, а не от генератора 12 стандартных импульсов, и, с другой стороны, когда в адресном регистре многоканального анализатора 2 кодируется импульс с...

Номер патента: 647617

Опубликовано: 15.02.1979

Авторы: Козлов, Лаврентьев, Лямец

МПК: G01R 25/00

Метки: компаратор, фазовый

...элемент И 4, дополнительный второйэлемент ИЛИ 5, второй элемент И 6, третий 15элемент ИЛИ 7 и третий элемент И 8,Фазовый компаратор реализует следующие операции:Х 1 =Хг+А,Хг = Х 1 В=В;/Хг + А/,Хз =Хг+Х,Х = АгХз = Аг/Хг + Х/,где символы + иобозначают соответственно операции ИЛИ и И. 25Сигналы А 1 и В существуют в положительные полупериоды А и В, а сигналы Аг и Вг - в отрицательные полупериоды.Сигнал Х появляется в начале положительного полупериода величины А. Сигнал Хг возникает, когда одновременно имеются , сигналы Х и В 1, и, возникнув, поддерживает сигнал Х 1, т, е. сигнал Хг хранит память о сигнале А 1, но лишь до тех пор, пока существует сигнал В 1 (т. е, величина В положительна). Сигнал Хг появляется с 35 появлением сигнала...

Номер патента: 647618

Опубликовано: 15.02.1979

Авторы: Горлач, Максимов, Минц, Чинков

МПК: G01R 25/00

Метки: фазометр

...колебаний 7; формирователь разности колебаний 8, детектор суммарного сигнала 9, детектор разйостйогосигнала 1.0 и решающее устройство 11,;выход которого является выходом фазометра,Входные сигналы с амплитудами Ци Ц с выходов аттенюаторов 1,2 выпрямляются детекторами Э,4 соответственно и поступают на входы диффе-:ре 1 щиального усилителя 5, на выходекоторого образуется напряжение, пропорциональное разности амплитудныхзйачейий входных сигналов, Напряжение, полученное на выходе усилителя 5,пострает йа управляющий вход аттеню-:атора 1, и пройдя через инвертор 6 - .науправляющий вход аттенюатора 2.При этом коэффициенты передачи атте- нюатвров 1,2 изменяют:я таким образом, Что выполняется условие1 1 2 2где . - О - амплитуданапряжения...

Номер патента: 647619

Опубликовано: 15.02.1979

Авторы: Нагибин, Стронская

МПК: G01R 27/06

Метки: коэффициента, отражения

...и измеряемого образца,торная головка 7 с измерительным уси подбираются экспериментально, Значениелителем 8, а к другому - трансформа- модуля и фазы КО измеряемого образцатор 9 импедансов-и согласованная на- определяют по формуламгрузка 10.СПОСОб раадлауатли ОаадуаИПИМ Обре-Гк - " ., у,кп 1Сигналы, отраженные от калибратора5 и йзмеряемого образца 6, а также Способ позволяет измерять КО меньот посторонних предметов (фон) посту- ше 0,006 (по полю) без снижения точ 4.пают на вход антенны 4 и выделяются ности.с помошьв направленного ответвителя 3,длтя выделения на фоне посторонноихоч"раженйй суммарного сигнала; отражен-Ф о р м у л а .и з о б р е т е н и яного от калибратора и измеряемого обращай, последнйе совместновозвратпно- -:,...

Номер патента: 647620

Опубликовано: 15.02.1979

Автор: Желтиков

МПК: G01R 27/26

Метки: полупроводниковой, стабильности, схемы, температурной, усилительной

...ния Процесс измерения заключается в следующем,Б процессе машинного метода расчет полупроводниковых усилительных схем и экспериментального исследования параметров рассчитанных схем при различных внешних воздействиях установлено, что существует связь между температурной стабильностью и изменением коэффициента усиления схемы в зависимости от напряжения источника ее питания.-35, Рауш Тир 4 ИИПИ Госуда по делам и 35, Москва, аказ 299/38 Подписикомитета СССоткрытийскан наб., д. филиал ППП Патент, г. Ужгород, ул ктная На чертеже представлена схема дляизмерения приращения коэффициента усиления усилительной схемы в зависимостиот изменения напряжения источника еепитания.Напряжение питания при измеренияхподается на усилительную схему 1 отисточника...

Номер патента: 647621

Опубликовано: 15.02.1979

Авторы: Грязнов, Мусин

МПК: G01R 29/02

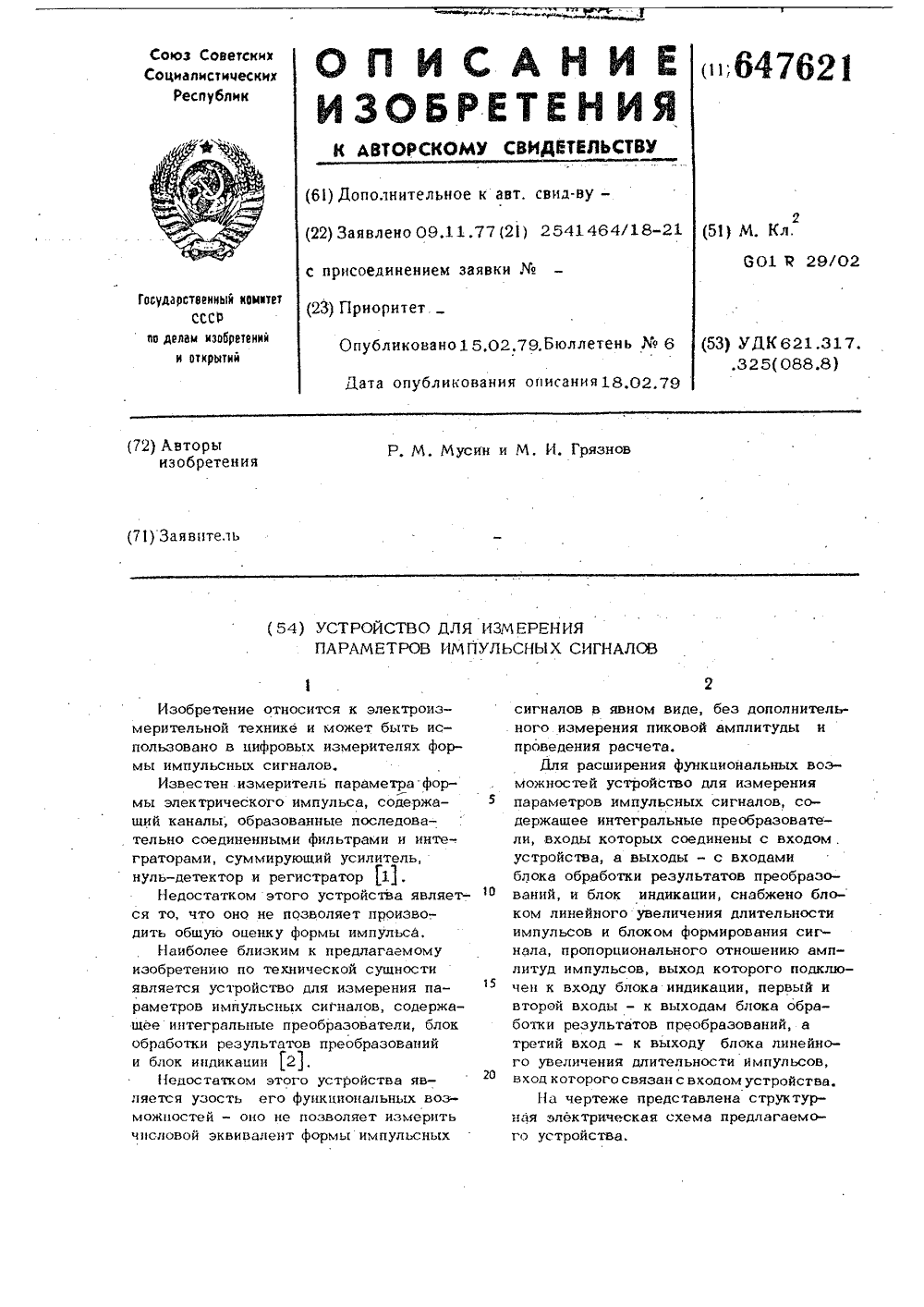

Метки: импульсных, параметров, сигналов

...1, блока 2 обработки результатов преобразований, блока 3 формирования сигнала, пропорционального отношению амплитуд импульсов, блока 4 индикации и блока 5 линейного увеличения длительности импульсов,Устройство работает следующим образом.Исследуемые импульсы одновременно поступают на интегральные преобразователи 1. На выходах интегральных преобразователей 1 возникают импульсы экспоненциальной формы, амплитуды которых линейно зависят от длительности и нелинейно - от амплитуды и формы входных импульсов. Эти импульсы поступают в блок 2 обработки результатов преобразований, где, в частности, находится отношение амплитуд преобразованных импульсов, величина которого пропорциональна обобщенной амплитуде импульсов )о = КО где О-...

Номер патента: 647622

Опубликовано: 15.02.1979

Авторы: Астафьев, Белинский, Дикий, Каплан, Маргулис, Петруша

МПК: G01R 29/08

Метки: антенны, поля, раскрыве

...антенны 15.10Исходное расположение базовых точек съема амплитудно-фазового распределения формируется в виде кодов координат по двум осям в микропроцессоре 8 и через блок 5 управления постуПает для отработки в 15 узлы 14 перемещения зонда. По мере отработки координат и приближения к заданной точке происходит захват фотопятна опорного источника 12 света матрицей 2 фотоприемников. Схема 4 определения центра фотопятна формирует сигналы рассогласо вания между истинным положением фото- пятна и идеальным, которые через блок 5 управления начинают отрабатываться, блокируя прохождение кодов от микропроцессора 8. Автономное регулирование положения подвижной каретки 3, осуществляемое при помощи оптической обратной связи по положению фотопятна,...

Номер патента: 647623

Опубликовано: 15.02.1979

Авторы: Аракелов, Манагадзе

МПК: G01R 31/08

Метки: изоляции, обмоток, проверки, прочности, трехфазного, электрической, электрооборудования

...матор 1, блок защиты 2, контролируемые обмотки 3, токоограничиваюшие резисторы 4, 5, 6 и контакты 7 и 8 коммутационного переключателя.Устройство работает следуюшим образом.Включают автомат блока загциты 2 и подают напряжение на первичную обмотку испытательного трансформатора 1. ЭДС одной из фаз вторичной обмотки трансформатора благодаря цепи, образуемой нормаль.30 3но замкнутым контактом 7 комму. ационного переключателя, оказывается поданной на" корпус испытуемого электрооборудования. Г 1 ри этом йроверйется на "электрическую прочность междуфазовая"йзоййПгявсех трех обмоток 3 й корпусная "изоляция тех двух обмоток электрооборудования, которые не находятся в фазе, закороченной контактом 7 на его корпус.Через время, определенное...

Номер патента: 647624

Опубликовано: 15.02.1979

Автор: Ярошенко

МПК: G01R 31/30

Метки: допускового

...все нуль-органы (2-6),При этом срабатывание нуль-органа 6подтверждает срабатывание основногонуль-органа 3. Логический блок выдаетрезультат больше",Из описания работы предложенногоустройства допускового контроля видно,что во всех диапазонах контролируемыхсигналов оно осуществляет самоконтроль, который происходит во времяконтроля сигналов, Использование дополнительных нуль-органовдля осуществления самоконтроля сокращает время контроля и упрощает устройство за счетисключения блока самоконтроля, которыйпо исполнению является более сложным, чем все вместе взятые дополнительные нуль-органы. Х логический блок должен выдать ре 4зультат ,меньше. Йля принятия окончательного решения необходимо убедиться, что блок преобразования и основной...

Номер патента: 647625

Опубликовано: 15.02.1979

Авторы: Кириллов, Шатило

МПК: G01R 31/28

Метки: динамических, параметров, триггеров

...потенциал (фиг. 2 з), который поступает на второй входэлемента И-НЕ 8 и поддерживает его в Ьыключенном состоянии и течение времени распространения низкого потенциала в элементе задержки 1.0 (фиг.2 з), незжисймо от си нала на выходе .третьего коммутатора 7. Затем низкий по-.тенциал появляется на выходе элемента ,задержки 10; выключает элемент 9 "ип 6 элементу задержки начинаетраспространяться высокийпотенциал (фиг,2 и,з)Когда высокий потенциал достигаетвыходаэлемента задержки 10,спусковая схема возвращается висходное состояние. Этим же перепа юдом (фиг,2 и) запускается формйрователь 1 (фиг. 2 а) и весь цикл сноваповторяется, В схеме возникают колебания с периодом повторения Т , зависящим от времени задержки переключения всех элементов...

Номер патента: 647694

Опубликовано: 15.02.1979

Авторы: Подунаев, Приходько

МПК: G01R 31/02, G06F 17/00

Метки: монтажных, проверки, схем

...Информация в этомблоке хранится. в виде адресного массива,состоящего из последовательно расположенных пар адресов, так Что каждая пара вклю, чает.в себя прямой и обратный адреса,Прямой адрес является начальной точкой це.пи, обратный является адресом ближайшейпо порядковому счету точки, соединяющейся с начальной, Таким образом, все цепиконтролируемого объекта 15 разделяются в,адресном массиве на элементные цепи, состоящие из двух соединяющихся точек. Прямые адреса в массиве идут в порядке возрастания; обратные адреса могут располагаться в произвольном порядке.При запуске устройства из узла синхронизации 1 в блок хранения адресов 8 поступает разрешение на поступление адресов враспределитель адресов 7. Распределительадресов разделяет...

Номер патента: 647695

Опубликовано: 15.02.1979

Авторы: Климов, Рацун

МПК: G01R 31/303

Метки: динамических, интегральных, микросхем, параметров

...микросхемы 6 требуемый режим испытания.Эта матрица состоит из высокочастотных переключателей (реле), Их количество за. висит от типа микросхем, программы и режимов испытаний.Таким образом, тест-импульсы поступают через контакты группы реле на один иэ выходов контролируемой микросхемы. С выхода микросхемы сигнал через другие контакты реле этой же матрицы поступает на вход 7 второго канала двухканального стробоскопического преоб разов ател я 4. Н а вход первого канала сигнал поступает с выхода 2 для тест-импульса генератора 1. Второй двухканальный стробоскопический преобразователь 9 включен последовательнос первым, т. е. выход для проходного сигнала первого канала первого преобразователя 4 присоединен ко входу первого канала...

Номер патента: 648139

Опубликовано: 15.02.1979

Авторы: Ласло, Янош

МПК: G01R 17/10

Метки: автоматическое, комплексных, параметров, приборов, сопротивлений, сортировки, частности, электрических, электронных

...схемой формирования сигнала сравнения. Напряжение, пропорциональное току лампы накаливания, так называемое действительное значение, вырабатывается в одной ветви моста; граница отбора, так называемое заданное значение; в другой ветви моста, Разница между действительным и заданным значением представляет так называемое напряжение ошиб ки или разбаланса.В течение времени выключения и включения в измерительную схему 2 объекта контролч 1 (в данном случае, пампы накаливания), а также при включении лампы, сопро648139 указать на то,достаточной1000 мВ .+ 0,8ет .+ 0,25%. Формула изобретениявождающемся временным изменением сопроФйъЛесия до дбстижения постояййого значения не может производиться оценка напряжения ошибки, В соответствии с этим...

Номер патента: 648140

Опубликовано: 15.02.1979

Авторы: Андраш, Пал

МПК: G01R 19/00

Метки: вольтметрах, гистерезиса, пересчета, цифровых

...поступает на двоично-десятичный счетчик 2. Если измерение проводится при правильной полярности, то сигнал, который появляется на выходе двоично-десятич ного счетчика 2, через элемент 3 точного дополнения передается на выход 10, откуда его можно снимать и использовать для индикации.648140 Формула изобретения Составитель В Текред О. Луго Тираж 696 арственного к изобретений Ж, Рау тент, г. УжгоСтепая КорректорС. ППодписноеСССРтийд. 4/5Проектная, 4 Редактор Т ЯноваЗнказ 376/59 рушева ЦНИИГИ Госупо дела113035, Москв илиал П 11 П Па м итета и откр ская на род, ул. Если измерение проводится при противоположной полярности, то дополнение полученного числа до десяти выполняется следующим образом.Двоично-десятичный счетчик 2 сдвигается на пять, а...

Номер патента: 648912

Опубликовано: 25.02.1979

Авторы: Королюк, Лысенко, Чеченин

МПК: G01R 19/00

Метки: волн, линии, электромагнитных, электропередачи

...сопротивлений,блок 4 активно-емкостных сопротивлений, блок 5 промежуточных трансформаторов.Устройство работает следующимобразом.Междуфазные токи от трансформаторов 1 тока, вторичные обмотки ко Оторых соединены в треугольник,поступают на блок 3 последовательносоединенных активно-индуктивных сопротивлений, представляющий из себясоединенные в звездуф с заэемленной средней точкой последовательныеиндуктивные и активные сопротивления.На выходе блока 3 образуются напря-жения, пропорциональные по модулюпроизведению токов защищаемой линиина волновое сопротивление. Фаэныенапряжения от трансформаторов 2 напряжения, вторичные обмотки которых соединены в звезду, поступают наблок 4 активно-емкостных сопротивле 25ний, представляющий иэ себя...

Номер патента: 648913

Опубликовано: 25.02.1979

Авторы: Алексеев, Левин, Скрипник

МПК: G01R 23/00

Метки: нелинейных, подстройки, работоспособности, систем, следящих, частоты

...5. Вход фильтра 6 соединен через переключатель 12 с выходом дискриминатора 4 и вторым входом блока фиксации срыва слежения 7 через контакты 13 и 14 переключателя 12 и с выходом блока предварительной подстройки управляемого генератора 8 череэ контакты 13 и 15 пере ключателя 12.Устройство работает следующим образом.На первый вход смесителя 3 объекта контроля 1 подается сигнал с выхо да генератора контрольного сигнала 11, частота которого изменяется с помощью программного блока 9.Объект контроля 1 отслеживает контролъный сигнал до тех пор, пока ошибка слежения не превысит полосу удержания системы, после чего происходит срыв слежения, характеризующийся отсутствием сигнала на выходе дискриминатора 4 при наличии сигнала ошибки на его входе....

Номер патента: 648914

Опубликовано: 25.02.1979

Авторы: Максимов, Стафеев

МПК: G01R 23/10

Метки: отношения, частот

...Формирователи 6 и 7 временных интервалов, умножители частоты 8,9, 5 программный блок 10, блок памяти 11 счетчик импульсов 12. На чертеже также показаны индикатор 13, регистрирующее устройство 14 и шины частот Р 1 и Р 2 15,16.10Устройство работает следующим образом.Частоты Р 1 и Р 2 подаются соответственно на входные Формирователи 2 и 3 импульсов. 5Управляющий импульс с выхода программного блока 10 подается на вход Формирователя 6 временных интервалов. Первым и следующим за ним импульсом с умножителя частоты 8 формирователь 6 выдает импульс следующей длительности:т: - и 103. р 72где и -целое число; 25Т - период следования импульсов.На время действия этого импульса открывается селектор 4 и пропускает высокостабильную частоту с генератора...

Номер патента: 648915

Опубликовано: 25.02.1979

Автор: Дикарев

МПК: G01R 23/16

Метки: анализатор, гармоник

...на его выходе появляется напря- жение, которое, после детектирования, накопления и превышения в накопителе 13 порога, воздействует на электронный коммутатор 12, отключая блок поиска 14. При этом система частотной автоматической подстройки, состоящая из смесителя 2, усилителя промежуточной частоты 7, частотного дискриминатора 11 и гетеродина 3, переходит в режим автосопровождения спектра частотно-модулированного сигнала В полосу узкополосного фильтра 8 автоматически попадает требуемая компонента (гармоника) спектра, которая после вторичного преобразования с помощью напряжения гетеродина 3 может быть 65 использована для точного измерениячастоты и амплитуды данной гармоники.Если частота й гетеродина 3 вышефиксированной частоты Йр...

Номер патента: 648916

Опубликовано: 25.02.1979

Авторы: Ермина, Мартяшин, Чураков, Шляндин

МПК: G01R 27/02

Метки: двухэлементных, нерезонансных, параметров, цепей, электрических

...а в цепь отрицательной обратной связи операционного усилителя включается опорный резистор сопротивления Ио .Генератор 10 через последователь- но соединенные делитель 13 и триггер 14 управляет работой переключателя 3, к аналоговым входам которого подключены источники 1 и 2 опорных на- . пряжений, а выход - к входу интегратора 4.С выхода последнего снимается напря- жение где-. постоянная времени интег ратора 4.Напряжение с выхода интегратора 4 поступает одновременно на входы преобразователей 5 и 7, с выходов которых, соответственно, снимается сигнал ц -.ьЕ Я + Я. в рю5 648916 6Напряжения 00(И и ОЯ) поступв- После того, как будет выполнено усют на входы сумматора 6, с выхода ко- вовне (2), по сигналу с выхода счетчиторого снимается ка 11...
