Номер патента: 783714

Опубликовано: 30.11.1980

Авторы: Кривелев, Франков

МПК: G01R 27/28

Метки: групповой, дисперсионной, задержки, крутизны, характеристики

...и первый сумматор 4 подключены к одному из входов перемножите-ля 5. К другому входу перемножителячерез последовательно соединенные,линию 6 задержки и фаэовращатель 7подключен выход входного Фильтра 1,на котором выделяется сигнал, соответствующий центральному используемому участку спектра, Выход перемножителя 5 через узкополосныйФильтр 8 подключен к одному иэ входов Фазового детектора 9. Вход Фазовращателя 7 и выходпервого сумматора 4 через последовательно соединенные второй сумматор 10 и детектор 11 огибающей подключены к другому входу Фазового детектора 9, Выход фазового детектора 9 являетсявыходом устройства.Устройство для измерения крутизныдисперсионной характеристики групповой задержки работает следующим образом.Выделенные...

Номер патента: 783715

Опубликовано: 30.11.1980

Авторы: Антонов, Новиков, Цветков

МПК: G01R 27/28

Метки: амплитудно-частотной, усилителя, характеристики

...вход управляемого инерционного звена 5 изменяет его постоянную времени С по законуЯ ьф,р1 , (я) Коэффициент передачи управляемого инерционного звена 5 при этом равен11 + Ъ,1Подставив в э." выражение значение из эыражени- (8), получиме т,1 о (А н )13 Яо)Иэмереннь 1 й с помощью вольтметров 2 и б коэффициент передачи исследуемого усилителя 3 и управляемого инерционного звена 5 равен произведению выражений (б) и (9). К(Я, ) - К (Ь, ) К.=1+(А, РПриравняв значения коэффициента усиления К (д) усилителя (1) и коэффициента передачи предлагаемого устройства (10) К (оаэи), найдем соотношение между частотами Ы и ц)ц при К (ц = К,к(Ы ) -АО-. (11) Иэ выражейия (11) следует, что ч Р Если величина А не слишком мала,то амплитудно-частотная...

Номер патента: 783716

Опубликовано: 30.11.1980

Авторы: Грехова, Губарь

МПК: G01R 29/06

Метки: модулометр, цифровой

...входом суммораэностного блока.На чертеже представлена блок-схема предлагаемого цифрового модулометра.Модулометр содержит переключатель 1, входной блок 2, линейный детектор3, амплитудный детектор 4 с закрытымвходом, преобразователь 5 напряжение - частота, Фильтр 6 нижних частот,реверсивный счетчик 7 импульсов, цифровой отсчетный блок 8 с автоматомуправления, ключ 9, запоминающийблок 10, преобразователь 11 постоянного напряжения в переменное, выходкоторого соединен с входом делителя12 напряжения, и с первым входом суммо-раэностного блока 13, выходы которого соединены с входами коммутато-ра 14.цифровой модулометр работает вдва такта.,В первом такте измерения с помощьюамплитудного детектора иэ напряжения 13О,выделяется амплитудное...

Номер патента: 783717

Опубликовано: 30.11.1980

Авторы: Калашников, Надточий

МПК: G01R 29/08

Метки: градиента, датчик, переменного, поля, электрического

...катушки 1 с Ферромагнитным сердечником,размещенной в шарообразной обойме 2,в которой выполнены два сквозных ка нала 3 и 4, проходящих через окно тороидальной катушки 1 в противоположных направлениях.Датчик работает следующим образом.Сквозные каналы 3 и 4 в шарообразной обойме 2 из изоляционного материала выполнены таким образом, что при одинаковом движении тока в сквозных каналах 3 и 4 токи охватывают тороидальную катушку 1 с ферромагнитным сердечником в противоположных направлениях и, следовательно, ЭДС индуцируемая в тороидальной катушке 1, равна разности ЭДС, индуцированных тогами сквозных каналов 3 и 4,Напряжение на выходе датчика пропорционально градиенту напрян;енности алеккрияеокого коля ОкаяР где Е и Е - напряженности...

Номер патента: 783718

Опубликовано: 30.11.1980

Авторы: Аблязов, Халдин

МПК: G01R 29/08

Метки: модуляционный, радиометр

...ужгород, ул. Проектная,4 направленного отнетвителя 13 подключена приемная антенна 15, а его выходное плечо подсоединено к входумодулятора 1.Модуляционный радиометр работаетследующим образом,Измеряемый шумовой сигнал с радиояркостной температурой Тд поступаетна вход приемной антенны 15 и проходит через основной канал направленного ответнителя 13 на вход модулятора 1. 16Одновременно на вход вспомогательного канала направленного ответвителя 13 через аттенюатор 12 от генератора 11 шума подается вспомогательный сигнал, который создает на входе 1 Ямодулятора 1 дополнительный калиброванный сигнал шумовой температуры ТА .Регулировка уровня калиброванногосигнала осуществляется аттенюатором12, имеющим несколько дискретных эна- щЧений ослабления....

Номер патента: 783719

Опубликовано: 30.11.1980

Авторы: Калашников, Константинов, Милютин, Павлов, Штумпф

МПК: G01R 29/24

Метки: аккумуляторной, батареи, заряженности, степени

...нелинейности (температурного корректора) с датчиком Ятемпературы незначительно усложняетсхему устройства, но это позволяетзначительно повысить точность измерений.На чертеже представлена структурная схема устройства.Устройство содержит счетчик 1 амперчасов, блок 2 нелинейности, измерительный прибор 3 и датчик 4 температуры электролита. Устройство подключено к шунту 5, через который проходит ток батареи.Счетчик амперчасов включает в себя интегратор б, усилитель 7, релейНый блок 8, блок 9 питания, выключатель 10 сети, светодиоды 11,12, тумблер 13 ручной коррекции. Интеграторс интегрирующим конденсатором и усилитель могут быть выполнены на операционных усилителях. Релейный блоквыполнен так, что сигнал на его выходе (загорание...

Номер патента: 783720

Опубликовано: 30.11.1980

Авторы: Подунаев, Приходько

МПК: G01R 31/02

Метки: бездефектного, монтажа

...нутых контактов, а выход сменного дешифратора адреса подключен к табло индикации.На чертеже представлена структурная электрическая схема предлагаемого устройства.Устройство состоит из разъемов 1 и 2, между которыми осуществляется монтаж электрических цепей, сменного эталона 3 соединений, табло 4 индикации, сменного дешифратора 5 адреса, кнопки б сброса, обмоток реле 7 -7 коммутатора контрольного напряжения, нормально замкнутых контактов 8 -Вп репе коммутатора контрольных напряжений, нормально разомкнутых контактов 9; -9 п реле коммутатора контрольных напряжений, клеммы для контроли 10 и источника 11 питания.Устройство работает следующим образсм.Монтажник берет любой из припаян- фф ных к разъему 1 проводников и его свОбодным концом...

Номер патента: 783721

Опубликовано: 30.11.1980

Автор: Юрьев

МПК: G01R 31/02

Метки: витковых, замыканий, машин, обмотках, обнаружения, соединениями, уравнительными, электрических, якорей

...якоря контролируемой электрчческоймашины (на чертеже не показан). Дляопределения места установки индукционного датчика 3 относительно места подачи импульсного напряжения бе 30 рут бездеФектный якорь. Величина на 783721веденного в обмотке 8 межвиткового напряжения, а следовательно, и магнитного потока, распределяется в обмотке 8 неравномерно. Индукционным датчиком 3, соединенным с блоком индикации 4, находят секцию обмотки 8 с максимальным магнитным потоком и фиксируют положение индукционного датчика 3 относительно места подачи импульсного напряжения над выводами этой секции обмотки 8 для данного типа или секции якорей.При повреждении витковой изоляции происходит витковое заьыкание, например, дефектной секции 9 обмотки 8, поэтому...

Номер патента: 783722

Опубликовано: 30.11.1980

Авторы: Береславский, Раутенберг

МПК: G01R 27/16, G01R 31/306

Метки: монтажа, печатных, плат, электрического

...с клапаном 29 и приводом 30,Для зашиты проверяемой платы 1при ее перемещении соприкасающиеся с нею прижимные контакты 15 выполнены с переменным поджатием. Б варианте, показанном на 4 иг, 1, это до тигается тем, что щетки 21 и 22 со своими перегородками 31 и контактами 15 для каждой половины контактного поля 16 выполнены скрепленными воедино и их поджатие происходит сонмсстно с вза - имным поджатием щеток 21 и 22 приводным узлом 23, Н ьарианте показанном на фиг, 2, предполагается использона- ниЬ отдельного приводного узла для поджатия контактов 15 (на чертеже не показан).Устройство работает следующим образом.Проверяемая плата 1 устаназливается в крайнее верхнее положение, прижимные контакты 15 приводным узлом 23 прижимаются к испытуемым...

Номер патента: 783723

Опубликовано: 30.11.1980

Авторы: Беспалый, Слынько, Стогний, Черненко

МПК: G01R 31/02

Метки: испытания, переходных, режимах, трансформаторов

...работает следующим 30 образом.783723 Испытания трансформаторов тока в переходных режимах производятся в следующем порядке.От формирователя 8 постоянного тока в первичной обмотке 12 испытуемого трансформатора 11 тока устанавлизается постоянный ток, создающий в его магнитопроводе напряженность, величина которой определяется расчетом апериодического тока намагничивания для данного испытуемого трансформатора тока. Периодический тоК рабочей частоты, определяемый паспортными данными испытуемого трансформатора 11 тока, задается от формирователя.1 тока рабочей частоты, включенного через резистор 2 в последовательно соединенную первичную обМотку 12 испытуемого трансформатора 11 тока и первичную обмотку 4 датчика 3 тока, вторичная обмотка...

Номер патента: 783724

Опубликовано: 30.11.1980

Авторы: Антонов, Воробьев, Майдыковский, Шилин

МПК: G01R 31/02

Метки: изоляции, сопротивления, цепей, электрических

...падение напряжения.От источника 7 постоянного напряжения заряжаются емкости 121 , 122 дбнтролируемой цепи, причем заряд емкостей 12, , 122 , формируется заданием и поддержанием максимально возможного для коммутатора 1 тока от стабилизатора тока 10. Так, при отсут" ствии стабилизатора тока 10 переходный процесс на емкостях 121 , 122 контролируемой цепи происходит по экспоненциальной кривой 1 или13 (фиг. 2), где ток утечки от своего максимального значения экспоненциально приближается к своему установившемуся значению, причем кривая 1 соответствует случаю, когда сопро тивление изоляции 11 контролируемой цепи велико, и установившееся напряжение на опорном резисторе б, проПорциональное току утечки, в момент временипересекает отметку...

Номер патента: 783725

Опубликовано: 30.11.1980

Авторы: Фабричнев, Шаманский

МПК: G01R 31/02

Метки: параметров, цепей, электрических

...контактами основной группы переключателей.На чертеже представлена структурная электрическая схема устройства.Устройство содержит источник 1 измерительных сигналов, программный блок 2, коммутатор 3, включающий в себя группу переключателей 4-1, 4-2,4-п, блок управления 5, дополнительную группу переключателей 6-1,6-2, , 6- п, контролируемую электрическую цепь 7 и измерительный блок 8.Устройство работает следующим образом.В исходном состоянии сигнальные Я шины измерительного блока 8 и источника 1 измерительных сигналов отключены от контролируемых цепей, которые подключены через нормально замкнутые контакты переключателей 4 и б к общей шине. Сопротивление изоляции контактов переключателей 6 подключено параллельно входу...

Номер патента: 783726

Опубликовано: 30.11.1980

Авторы: Горохов, Николаев, Храпко

МПК: G01R 31/303

Метки: интегральных, микросхем, памятью

...выходами блока тестового контроля.78372 б Формула изобретения Закаэ 8543/49Подписное ВНИИПИТираж 1019 На чертеже приведена структурнаясхема устройства,Устройство содержит блок 1 тестового контроля, счетный триггер ,групповые элементы 3 и 4 контактирования, эталонную интегральную микросхему 5, компаратор б, ключевой3элемент 7, индикатор 8 и клеммы 9-11,Устройство работает следующим образом.При поступлении на клеммы 10 команды "Пуск" счетный триггер 2 уста- фнавливается в исходное состояние,подавая сигнал "Запретф на управляющий вход ключевого элемента 7. Такимобразом, первый цикл тестовой программы, задаваемой блоком 1 тестового контроля, проходит без регистрации несовпадений на индикаторе 8.По окончании первого цикла тестовой...

Номер патента: 783727

Опубликовано: 30.11.1980

Авторы: Певко, Таран, Чигирин

МПК: G01R 33/00

Метки: измеритель, индукции, магнитной, переменной, цифровой

...происходит следующим образом.Сигналом начальной установки, поступакщим из блока управления 13 на блок выбора пределов 7, преобразователь напряжение-код 10 и делитель 11 измеритель подготавливается к циклу измерения.Выходной сигнал датчика Холла 1, пропорциональный измеряемой индукции В и индукции дополнительного Магнитного поля Вдоп, создаваемого вспомогательной катушкой 3, по обмотке которой протекает ток от стабилизатора.постоянного тока 4, поступает на Формирователь переменной составляющей 5 и формирователь постоянной составляющей б. В первый такт на преобразовательнапряжение-код 10 через переключатель 9 и управляемый делитель 8 пос:тупает сигнал с Формирователя пере"менной составляющей 5.Выходной сигналпреобразователя...

Номер патента: 783728

Опубликовано: 30.11.1980

Автор: Мельников

МПК: G01R 33/00

Метки: датчик, магнитомодуляционный, ферритовый

...Э торцовыми поверхностями 5 склеивается с торцовыми поверхнос" тями концентраторовОбмотки возбуждения 4 магнитопроводов Э модулятора. соединяются таким образом, чтобы у двух соседних магнитопроводов ток возбуждения вызывал противоположное направление потоков, как зто показано на фиг. 3.Работает датчик следующим образом.При протекании переменного тока ло обмоткам возбуждения 4 имеет место модуляция с удвоенной частотой783728 Формула изобретения фиг,1 обратимой магнитной проницаемости.Поскольку обратимая магнитная проницаемость модулятора является четнойФункцией магнитного потока, а следовательно, и тока возбуждения ее величина определяется только значением тока или магнитного потока в дан- фный момент и совершенно не зависитот их...

Номер патента: 783729

Опубликовано: 30.11.1980

Авторы: Бакай, Кушпиль, Рудой, Цыганов

МПК: G01R 33/07

Метки: индукции, магнитного, переменного, поля

...последовательно соединенные второй датчик Холла, усилительи регистратор, введен преобразователь ,аМплитуды сигнала, вход которого сое- -динен с выходом широкополосного усилителя, а выход - с токовыми электродами второго датчика Холла.На фиг. 1 изображена функциональная схема устройства, на фиг. 2 - 4 Опринципиальная электрическая схемаусилителя 3, на фиг. 3 - принципиальная электрическая схема преобразователя.Устройство (фиг. 1) состоит изблока 1 питания, первого датчика Холла 2, токовые электроды которогоподключены к выходу блока питания,усилителя 3, работающего в режимеусиления постоянной составляющей,измерителя 4, вход 5 которого соединен с выходом усилителя 3,Устройство содержит также широко.полосный усилитель б, вход...

Номер патента: 783730

Опубликовано: 30.11.1980

Авторы: Азимов, Кононеров, Мирзабаев, Потаенко

МПК: G01R 33/07

Метки: датчиков, компенсации, температурной, холла

...раэбаланса датчика. 2 ОВ качестве источника питания в этом устройстве используется генератор напряжения, что стабилизирует в диапазоне температур величину паразитного напряжения неэквипотенциаль ности, вследствие чего кемпенсируется только напряжение разбаланса датчика, возникающее иэ-эа неоднородности полупроводникового материала. К нецостаткам укаэанного устройства от-носится также большая погрешность в относительно сильных магнитных полях.Целью изобретения является повышение точности компенсации,Поставленная цель достигается тем, что в устройстве, содержащем регулируемый источник напряжения, усилитель, включенный параллельно генератору тока, регистрирующий прибор и оптрон, вход которого соединен с выходом усилителя, а выход включен в...

Номер патента: 783731

Опубликовано: 30.11.1980

Авторы: Конопаткин, Петров, Тильк

МПК: G01R 33/12

Метки: кольцевых, магнитных, образцах, свойств, стали

...измерения путем уменьшения переходного сопротивления контакта образца - магнитопровод и создание симметричной магнитной цепи.Для достижения цели в устройстведля измерения магнитных свойств стали на кольцевых образцах, содержащемвитой магнитопровод датчика с контактными площадками, магнитопровод датчика выполнен изменяющим свои радиальные геометрические размеры в плоскости образца, а контактные площадкивыполнены в виде частей цилиндрической поверхности, образованной вращением магнитопровода датчика относительно диаметра, проходящего через его центр,Устройство для измерения магнитных свойств стали на обраэцах в форме кольца содержит витой магнитопровод датчика 1, который помещенвнутри исследуемого образца 2 и прижимное приспособление...

Номер патента: 783732

Опубликовано: 30.11.1980

Автор: Трусов

МПК: G01R 33/12

Метки: вибрационный, магнитометр

...схема вибрационного магнитометра.Этот вибрационный магнитометр содержит генератор 1 переменного токанизкой частоты, электродинамический (вибратор 2, на штоке 3 которого закреплены мера 4 магнитного момента ииспытуемый образец 5, помещенный внамагничивающее устройство 6, измерительную катушку 7, компенсационнуюкатушку 8, а также последовательносоединенные аттенюатор 9, фазовращатель 10, первый избирательныйусилитель 11, синхронный детектор12 и регистратор 13. Измерительнаякатушка 7 подключена к второму вхо-ду первого избирательного усилителя11, а,выход генератора 1 переменноготока низкой частоты подсоединен к второму,входу синхронного детектора 12и к обмотке возбуждения электродинамического вибратора 2,Кроме того, магнитометр...

Номер патента: 783733

Опубликовано: 30.11.1980

Авторы: Казаков, Шахнин

МПК: G01R 33/14

Метки: измеритель, намагниченности, обусловленных, потерь, скачками, энергии

...соединенные генератор импульсов, реверсивный счетчик, блок783733 Формула изобретения НИИПИ Заказ 8543/49 Тираж 1019 Подписное илиал ППП "Патент" г, Ужгород, ул. Проектная,4 вентилей и сумматор, При этом один выход блока управления подключен к первому входу блока намагничивания, другой - ко вторым входам реверсивного счетчика и сумматора, фильтр низких частот входом связан с выходом усилителя и входом генератора импуль. сов, а выходом - со вторым входом блока намагничивания. Блок квантования включен между вторым входом блоКа вентилей и общей точкой намагничнвающей обмотки и измерительного резистора.На чертеже представлена Функциональная схема предложенного измерителя.Измеритель содержит блок 1 управ ления, блок 2 намагничивания,...

Номер патента: 783802

Опубликовано: 30.11.1980

Авторы: Гриц, Лежепеков, Лобанов, Хамко

МПК: G01R 31/02, G06F 17/00

Метки: монтажа, проводного

...первогб"считанного адресана регистр 7, запись-метки количества мОнтажных операций, приводимых поданному адресу, перепись кода адреса в сумматор 9, подачу "+1" в счетчик8, индикацию на узле 1 текущего адреса и Формирование генератором 4 единичного сигнала на элемент 3, В случае, если код метки количества монгажных операций, проводимых по данному адресу отличен от О, перепись кода адреса в сумматор 9 не производится Выход счетчика 7 задает коммутатору 6 вход объекта 2, соответствующий первому контакту монтируемой цепи. При касании данного контакта элементом 3, на выходе коммутатора появляется сигйал, сообщающий в узел 16 о том, что операция монтажа началась. По этому сигналу узел 16 переписывает содержимое счетчика 7 на регистр 5, затем...

Номер патента: 785768

Опубликовано: 07.12.1980

Авторы: Григорович, Ягола

МПК: G01R 19/00

Метки: бесконтактного, магистральных, подземных, токов, трубопроводах

...трубопровода а обмотки датчиков соединены последовательно и подключены ко65 входу усилителя,иены последовательно и подключены квходу усилителя,На фиг 1 представлена Функциональная схема предлагаемого устройствадля бедко,итактного измерения токов нподземных магистральных трубопроводах,"на Фиг.2 - расположение феррозондовых датчиков относительно трубопровода и исходном положении, а такжепри удалении от трубопровода и приближении к нему,В состав устройства (см, Фиг.1)входят соединенные штангой Феррозондовые датчики 1 и 2, усилитель 3,амплитудный детектор 4 и стрелочиыйиндикатор 5,Работа устройства происходит следующим образом,Генератор низкой частоты своимивыходными клеммами подключается ктрубопроводу и специальному заземлению. При...

Номер патента: 785769

Опубликовано: 07.12.1980

Автор: Попов

МПК: G01R 19/00

Метки: неэлектрических, параметров, электрических

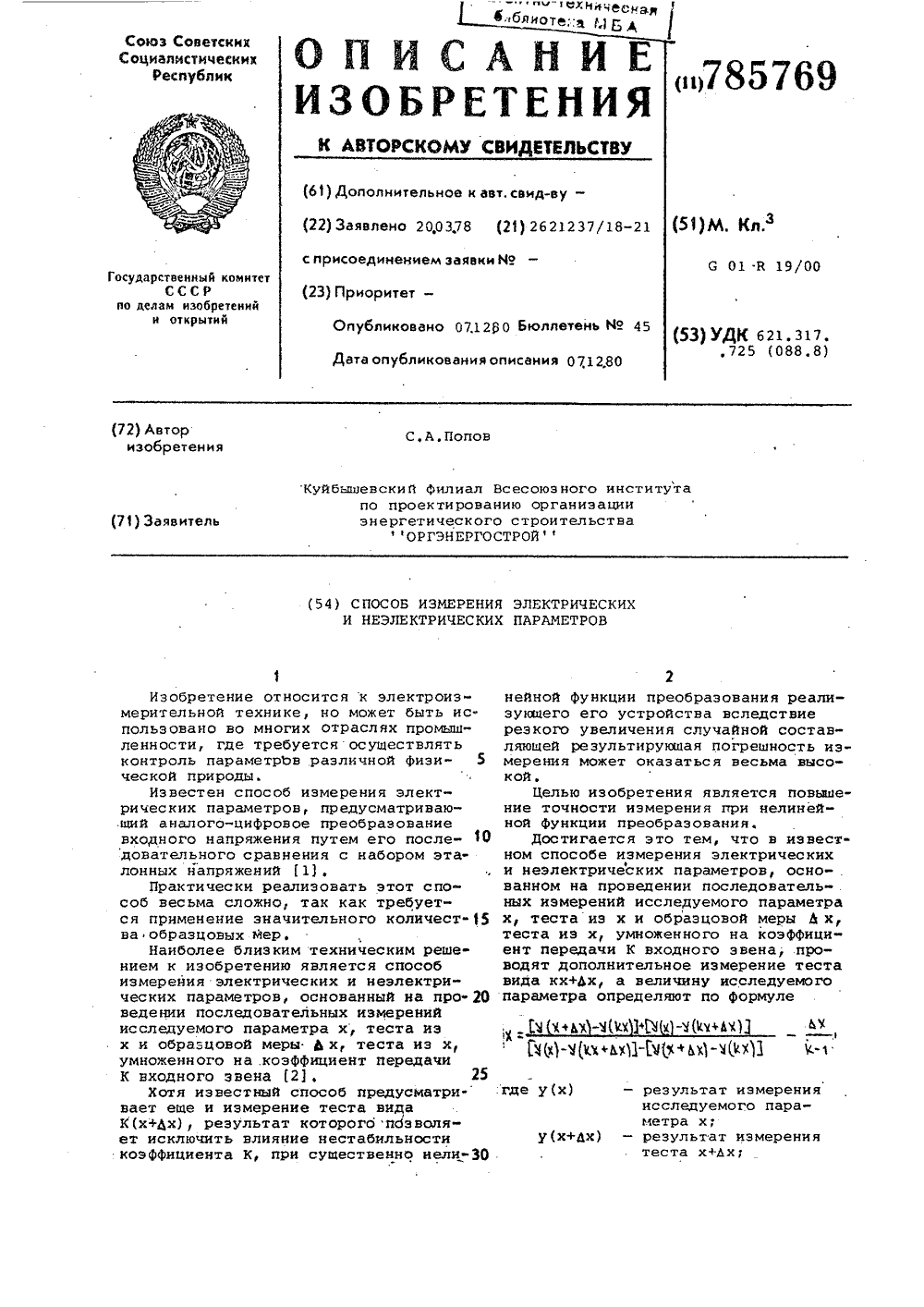

...тенэодатчика впреобразователе 9. 5 ОВо втором та тромагнит 4 обесто мизмеряется массобъекта 1., Реву рения у связан сной зависимость Формула изобретени Способ измерения электрических и 35 незлектрических параметров, основанный на пронедении последовательныхизмерений исследуемого параметра х,теста из хи образцовой меры Ьх,теста из х, умноженного на коэффициент передачи К входного звена, о тл и ч а ю щ и й с я тем, что, с цельюповышения точности при нелинейнойфункции преобразования, пронодят дополнительное измерение теста видакх+дх, а величину исследуемого пара метра определяют по Формуле Хкте измерения элек чен и таким образо а Р исследуемогольтат второго изме измеряемой величию55 ь ь х а у (ах+А х=1 фАР кта 1 по еще два так еряется...

Номер патента: 785770

Опубликовано: 07.12.1980

Авторы: Мелешкин, Мигунов, Номеровский, Привалов

МПК: G01R 19/00

...пропорционально низкочастотной составляющей измеряемого .40тока с ошибкой., обусловленной как неидеальностью выполнения операции интегрирования, так и дрейфом нулевого уровня интегрирующего усилителя3. Это напряжение поступает на вход, 65 Устройство для измерения тока содержит двухфазный трансформатор постоянного тока 1, индукционный датчиктока (пояс Роговского) 2, интегрирующий усилитель 3, фильтр низких частот 4, второй фильтр низких частот 5,комларатор б, проводник 7 с током.Фильтр низких частот 5 включен вцепи обратной связи интегрирующегоусилителя 3 к одному из входов компаратора б,Выход трансформатора постоянного тока 1 через Фильтр низких час тот 4 подключен к другому нходу компаратора б,выход которого подключенк...

Номер патента: 785771

Опубликовано: 07.12.1980

Автор: Соломка

МПК: G01R 19/00

Метки: значения, измеритель, сигналов, среднего, электрических

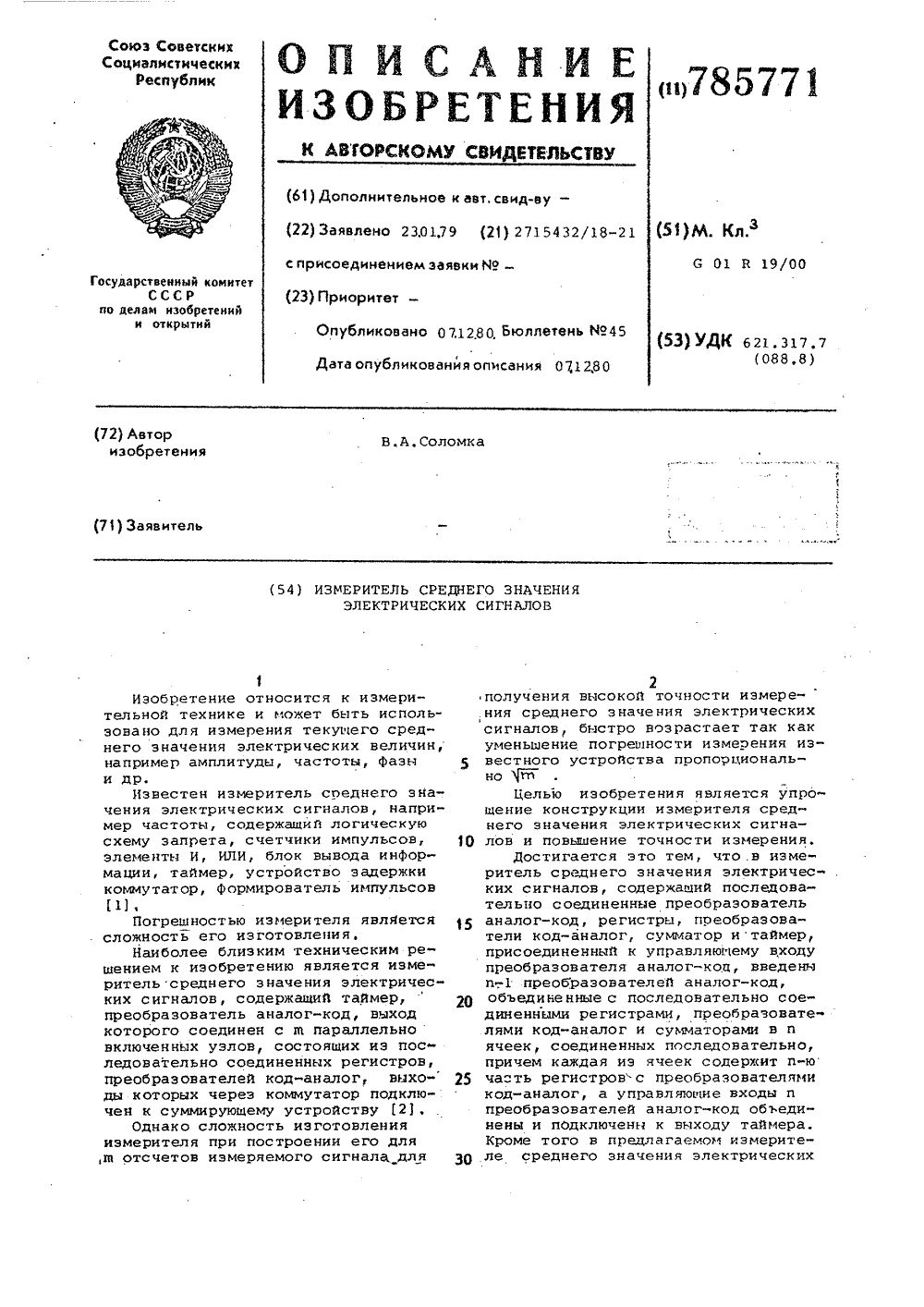

...является соответственно входом и выходом измерителя,Измеритель работает следующим образом.Случайный электрический сигналх(г.) поступает на вход устройства ипреобразователь аналог-код 3 первойячейки 1 преобразуется в код. В момент времени, кратный периоду импульсов Т таймера б, код с выхода преобразователя аналог-код 3 передаетсяв один из регистров 2, Подключениерегистров 2 осуществляется последовательно тактовыми импульсами таймера б, происходит циклически и определяется схемой преобразователя аналог-код 3. Таким образом оцин раэ завесь цикл в регистре 2 обновляетсяинФормация (в каждом такте инормацня изменяется только в одном из регистров),Числа, соответствующиепоследовательных отсчетов входного сигналаи содержащиеся в...

Номер патента: 785772

Опубликовано: 07.12.1980

Авторы: Леднев, Чубаров

МПК: G01R 19/04

Метки: высших, огибающей, порядков, производными, процесса, экстремума

...его с огибающей, находят разность между постоянной величиной увеличения или уменьшения и переменной величиной уменьшения785772, или увеличения компенсирующего напряжения, причем положение экстремума фиксируют, когда эта разность становится Отрицательной,На фиг,1, 2 и 3 изображены эпюрынапряжений, поясняющие определениеэкстремума предложенным способом иапримере выявления максимума амплитудй напряжения импульсной последовательности.Характер изменения огибающей амплитуды импульсов описывается зависимостью О=УО (см,фиг,1) . Поискэкстремума начинается с определенияамплитуды импульсов в начальнойточке 9 путем уменьшения компен-сирующего напряжения О от максимального значениядоравенства с амплитудой импульсов(см, фиг.2). Затем полученное...

Номер патента: 785773

Опубликовано: 07.12.1980

Авторы: Григорьев, Кондратьев, Черепанов

МПК: G01R 19/04

Метки: импульсный

...ВС, то в связи с более быстрымразрядом конденсатора 5 по сравнениюс конденсатором 2 напряжение на немстремится быть ниже напряжения .наконденсаторе 2, При этом разряд конденсаторов происходит независимо другот друга. Однако, благодаря наличиюу диода связи 7.пороговой вольтамперной характеристики, конденсаторы 2и 5 разряжаются независимо друг отдруга лишь до тех пор, пока разностьнапряжений на них меньше пороговогонапряжения диода связи 7. Поэтому,если пороговое напряжение диода 7 выбрано равным или большим, чем разность напряжений на конденсаторах2 и 5 в конце периода повторения импульсов, то при неизменном уровневходных импульсов преобразователь Яработает как известные преобразователи с постоянной времени разрядазапоминающего...

Номер патента: 785774

Опубликовано: 07.12.1980

Авторы: Москвин, Пунсык-Намжилов, Рязанов

МПК: G01R 19/04

Метки: обнаружения, сигнала, экстремумов

...с поступлением входного сигнала х(1) происходит запуск генера тора 13 и через делитель 12 запускгенератора 3 развертывающего напрякения, На вход элемента И 8 с выхода нуль-органа 1 подается 1.(фиг.2 а), Импульсы с генератора 13,проходя через элемент И 8, суммируются на счетчике 11 до тех пор, пока не произойдет пепвого сравнения:входного сигнала с развертывающимнапряжением (фиг, 2 з ),При достижении развертывающимнапряжением входного сигнала х(1)(фиг 26 и в) и запускается одновибратор 6 (фиг,2 г).Таким образом, насчетчике 11 просуммировались импульсы, количество которых пропорцио-нально амплитуде входного сигналах(1),При достижении развертывающим напряжением сигнала х(1)+хц (моментвремени 1, фиг,2) срабатывает нульорган 2 и...

Номер патента: 785775

Опубликовано: 07.12.1980

Авторы: Аванесова, Михель

МПК: G01R 19/08

Метки: ванне, гальванической, плотности

...блоком5, блока 6 измерения разности потенциалов, содержащего масштабные преобразователи 7-9, блока коррекции 10,содержащего блоки деления 11-13,кондуктометрического датчика 14 иблока вычисления плотности тока 15,включающего три;квадратора 16-18,сумматор 19, блок извлечения квадратного корня 20 и индикатор 21.Устройство для контроля плотноститока в.гальванической ванне работаетследующим образом,Электрический.ток, протекающийчерез гальваническую ванну, создаетна сопротивлении электролита и наего участках падение напряжения,пропорциональное плотности тока в ванне.С блока 5 снимаются разности потенциаловБ ( У( 0 соответственноэлектродов 1-3 относительно электрода 4 и поступают на блок б измеренияразности потенциалов, содержащий масштабные...

Номер патента: 785776

Опубликовано: 07.12.1980

Авторы: Бондарь, Конопкин, Ткаченко

МПК: G01R 19/22

Метки: измерительный, переменного, постоянное

...в постоянноесостоит из последовательно соединенных однополупериодного преобразова,теля 1 средневыпрямленного значения(ПСЗ) на базе усилителя с выпрями:тельными преобразователями и делителем 2,включенными в цепи отрицательной обратной связи и отделенными отвыхода и входа усилителя разделительными конденсаторами, многозвенногоусредняющего ВС-фильтра 3 и согласуюцего усилителя постоянного тока4, охваченного последовательной отрицательной обратной связью понапряжение, причем общий вывод делителя 2и конденсаторов многозвенного усредняющего ВС-фильтра 3 соединен с выходом согласуюшего усилителя постоянного тока 4.Работает измерительный преобразователь пЕременного напряжения в постоянное следукшим образом. Переменное напряжение О)(...
