G01R — Измерение электрических и магнитных величин

Номер патента: 781726

Опубликовано: 23.11.1980

Авторы: Айзенберг, Малышев, Штин

МПК: G01R 33/12

Метки: магнитных, параметров, пленок, тонких, цилиндрических

...момента, пока величина внешнего поля не достигает критической ве 35личины (Н о), перемагничивание происходит эа счет вращения вектора намагниченности, В момент достижения ннешним полем величины Но происходит срывдоменных границ и вектор намагниченности занимает положение, параллельное касательной к астроиде, проведенной через точку пересечения астроидыс вектором внешнего поля (устойчивое .состояние, момент временив , фиг.36)При дальнейшем увеличении внешнего 45поля вектор намагниченности МЭ поворачивается в обратном направлении истремится занять полбжение параллельное внешнему полю Н , - момент времени с .Потери на перемагничиваниев интервале времени с- с характеризуют величину скоса оси легкого намагничивания.Устройство работает...

Номер патента: 781727

Опубликовано: 23.11.1980

Автор: Симкин

МПК: G01R 33/12

Метки: магнитных, параметров, первичный

...образцов.На чертеже изображена конструкция уст 16 рой ства.Устройство состоит из внутреннего электрода 1, наружного коаксиального электрода, со стоящего иэ двух разомкнутых цилиндров раз. ного диаметра: большего, который состоит из 15 двух частей, подвижной 2 и неподвижной 3, образующего с внутренним электродом 1 крак. сиальную индуктивность - контейнер для измеряемого образца 4, и меньшего 5, образующего с большим цилиндром зазор 6. Зазор б определяет емкость преобразователей-и через него измеряемый образец вводится в контейнер и выводится из него в пространство 7 на цилиндр 5 меньшего диаметра коаксиального электрода, Скользящий контакт 8 обеспечивает электрическое соединение частей 2 и 3 по всей окружности. Весь преобразователь...

Номер патента: 781728

Опубликовано: 23.11.1980

Автор: Кубрак

МПК: G01R 35/00

Метки: поверки, потенциометра

...поверяемого 40 устройства 13 на одной из ступеней, например первой декады 7 калибратора 1, т.е. обеспечивают равенствоЕ = О (1) где Е - напряжение на первой ступе 14ни калибратора. 45Линейность ступеней декады калибратора обеспечивают перемещением щетки переключателя 11 по контактам 10 от первой до последней ступени и под страивают ступени с помощью подстроечных устройств 8 так, чтобы обеспечивалось равенство напряжений на всех ступенях калибратора и первой ступени поверяемого устройства, т .е.О = Е(2) где Е - напряжение на любой ( -ой6ступени калибратора.Переключатель 12 переводят из положения 15 в положение 16 и производят поверку показаний 1-.ой декады поверя- Щ емого устройства 13 нарастаюййм методом, перемещаяпереключатель 11...

Номер патента: 781729

Опубликовано: 23.11.1980

Авторы: Есилевский, Косовский

МПК: G01R 35/00

Метки: имитатор, настроечный

...от образцового ряда мер рабочим мерам. Рабочей мерой в данном случае является имитатор, на шкалу которого могут, например, переноситься значения коэрцитивной силы. Перенос значений коэрцитивной силы осу. ществляется следующим образом.Прибор настраивается по образцовым мерам коэрцитивной силы, затем, перемещая преобразователь по имитатору, находят соответствие781729 оставитель 1 О, Полякехред И, Астапов ор В Синицкая К Редактор Н.Лазаренко Тираж 1019 ПодписиВНИИПИ Государственного комитета СССРпо делам изобретений и открытий13035, Москва, Ж - 35, Раушская наб д. 4/5 каз 8122/49 ектная,ал ППП "Патент", г. Ужгород, у 3между показаниями прибора и шкалой имитатора.При наличии количественной зависимостимежду показателями прибора и...

Номер патента: 781825

Опубликовано: 23.11.1980

Авторы: Брайловский, Илюхин, Лиситченко

МПК: G01R 31/02

Метки: гальванических, матричный, монтажа, проверки, регистратор, связей, устройства, электрического

...чертеже представлена блок-схема матричного регистратора.Регистратор содержит первый элемент И-НЕ 1, элемент НЕ 2 и второй ,элемент И-НЕ 3 в каждой ячейке контроля 4, входы 5, б, 7 и 8 соответственно первой, второй, третьей и четвертой групп входов регистратора, входы выходы 9 регистратора и выход 10 регистратора.Матричный регистратор работает следующим образом.В исходном состоянии на входах 20 5, б, 7 и 8 присутствуют сигналы логического нуля, на всех входах-выходах 9, соединенных с испытуемыми контактами, и на выходе 10 - сигналы логической единицы 1 электрически связанные контакты замыкают цепи входов элементов НЕ 2, аналогично выходы всех элементов И-НЕ 3 замкнуты на выход 10. Если хотя бы на одном выходе элементов И-НЕ 3...

Номер патента: 783689

Опубликовано: 30.11.1980

Авторы: Антонец, Овчинников, Штернгарц

МПК: G01R 33/02

Метки: магнитного, поля, регистрации

...следующимобразом,В исходном, состоянии при отсутствии магнитного поля (или когдавеличина его достаточно мала) процесс самовозбуждения невозможен,так как малейшие изменения коллекторного тока в обмотках 2 и 3индуцируют в обмотках 4 и 5 одинаковые по величине, но противоположныепо знаку ЭДС, В выходной обмотке,10 ЭДС равна нулю. В коллекторнойФормула изобретения Составитель Е. Данилина,Редактор Е. Караулова Техред Е.Гаврилешко Корректор В. Бутяга Заказ 8538/47Тираж 1019ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ы, Раушская наб д 4/5 Подписное л" - . аппп пт ц. т . Ужгооод. чл. Проектная, 4 цеПи протекает незначительный ток, определяемыирезистором 11.При воздействии внешнего постоянного...

Номер патента: 783690

Опубликовано: 30.11.1980

Авторы: Беляев, Жемалетдинов

МПК: G01R 33/10

Метки: магнитоэлектрическое

...изобретения является повышение точности магнитоэлектрическихустройств за счет уменьшения разброса температурного коэффициента ихмагнитных систем,Для достижения этой, цели в извест"ном магнитоэлектрическом устройстве,содержащем статор и ротор с постоянными магнитами и термамагнитнымшунтом, последний выполнен многополюсным с явно выраженными полюсами,число которых равно числу постоянных магнитов ротора, и с возможностью поворота вокруг оси ротора.Фф1 ф гюГ 763690 Формула изобретения Составитель М. Клыков Редактор Н. Суханова Техред Е.Гаврилешко Корректор В. БутягаЭакаэ 053 В/47 Тираж 1019 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, РаушскаЯ наб., д, 4/5"Филиал ППП Патент, г....

Номер патента: 783691

Опубликовано: 30.11.1980

Авторы: Жаворонков, Кутырин

МПК: G01R 9/04

Метки: вибрации, сигнализатор, уровня

...две пары упоров 8, 9, 10, 11. Внутренняя поверхность пластин 4 и 5 окрашена в разные цвета (например, желтый и красный) .Пластины 4 и 5 расположены в плоскости вибрации упругой пластины 2 на расстояниях, соответствующих предельно допустимой и контрольной амплитудам вибраций. Возможна установка только одной иэ пластин. Пластины Г-образной чормы предназначены для взаимодействия с упругой пластинои при превышении предельно допустимой или контрольной амплитуды вибрации.Работает сигналиэатор уровня вибрации следующим образом. Корпус 1 сигнализатора укреплен на объекте, подверженном вибрации, Упругая пластина 2, настроенная на выбранную частоту вибрации, будет испытывать резонансные колебания, амтлитуда которых пропорциональна амплитуде...

Номер патента: 783692

Опубликовано: 30.11.1980

Автор: Черкасов

МПК: G01R 13/08

Метки: вращающихся, машин, параметров, элементов

...25конденсатор 5 параллельно управляемойдиагонали варикапно-индуктивногомоста и усилительному блоку 15; синхронный демодулятор 16 выделенияполезного сигнала и суммы полезного 30и калиброванного сигнала, контакты17 и 18 подключения выхода синхронного демодулятора 1( к запоминающимустройствам 19 и 20 и далее к усилителям 21 и 22, дифференциальный усили тель 23, измеритель отношений полезного и калибровочного сигналов4 и вторичный прибор 25,Устройство работает следующимобразом,При определенном положении вала (подвижного блока устройства) датчик 11 вырабатывает синхроимпульс, который запускает программный генератор 12, выдающий импульс для замыкания контактов 9 и 17, Через контакты 9 и индуктивно связанные обмотки 7 и 8 подается напряжение...

Номер патента: 783693

Опубликовано: 30.11.1980

Автор: Михайлов

МПК: G01R 13/20

Метки: запоминания, индикации, сигналов, формы, цифрового, электрических

...кода 12 производит предварительную установку коддосчета счетчика блока 13 досчетаи запуск этого блока. Блок 13 досче-.та формирует импульс, спад которогозадержан относительно момента предварительной устанонки на величину Тдлительность задержки Т определяется частотой 1 записи и установленньаюкодом Формирователя 12, Во время формиронания задержки Т потенциал перного выхода блоха 13 досчета препятствует прохождению синхроимпульсовчерез блок и 11, спад импульса совторого выхода блока 13 досчета триггер 14 переводится в состояние воспроизведение,Вследствие этого,а) запоминающий блок 3 переводитсяв режим восПРоизнедениЯ; б) адресныесчетчики 9 и 17 начинают подсчет импульсон с частотой 1 зрср, снимаемыхсо второго выхода генератор. б;...

Номер патента: 783694

Опубликовано: 30.11.1980

Авторы: Бондарь, Бугословский, Захарченко, Титаренко

МПК: G01K 7/20, G01R 15/09

Метки: переключатель, пределов

...входами контактов управляюцего устройства через блоки задержки,На чертеже приведена структурнаясхема переключателя предеЛов измерения,Переключатель пределов измерения15 содержит исполнительное устройстве1, выход которого соединен с вы-.ходной линией и с входом блокаиндикаторов 2, управляющее устройство 3, вход которого соединен с20 выходной линией, а выходы - с управ"ляюцими входами исполнительногоустройства 1 и блока индикаторов 2,выходы управляюцего устройства соединены с.управляюцими входами кон 25 тактов управляющего устройства черезблоки задержки 4.,Работает переключатель пределовизмерения следующим образом.При включении переключателя в30 выходной линии возникает сигнал, по783694 Формула изобретения каэ 8538/47 Тираж 1019...

Номер патента: 783695

Опубликовано: 30.11.1980

Авторы: Бойчук, Добров, Плотников

МПК: G01R 17/06

Метки: «нулей», двухполюсников, многоэлементных, нерезонансных, полюсов

...опорного напряжения, вырабатывает прямоугольные импульсы, длительность которых равна постояннойвремени экспоненциальных импульсов.Эти прямоугольные импульсы поступают на преобразователь 14 длительности импульсов н частоту и на умножитель 12 длительности импульсов.Прямоугольные импульсы определенной частоты поступают с преобразователя 14 на частотомер 15. Прямоугольные импульсы с компаратора 11Поступают также на умножитель 12длительности импульсов, н результатеНа выходе умножителя 12 появляютсяболее щирокие прямоугольные импульсы,Эти импульсы поступают на однонибратор 13, а однонибратор 13 формирует короткие прямоугольные импульсы, управляющие ключом 7, Выходнойсигнал с усилителя 5 поступает навход блока б многократного...

Номер патента: 783696

Опубликовано: 30.11.1980

Авторы: Гагарин, Крюк

МПК: G01R 17/10, G01R 27/18, G01R 31/02 ...

Метки: изоляции, постоянного, сети, сопротивления

...(йю), управляеваяй резистор 11 уставки, сопротивления изоляции полюсов относительно земли соответственно 12 и 13 ( Й из и (ИЪ ) фУстройство для контроля сопротивления изоляции сети постоянного тока содержит мост постоянного тока, двумя плечами которого являются сопротивления изоляции каждого полюса относительно земли иЗЙ изби двумя другими - балансные резисторы 1 и 2, дифференциальный усилитель 3, измерительный источник 4, включен-. ныи в диагональ моста, компаратор 5, устроиство б управления, измерительный мунт 7, компенсационный мунт 8, компенсационные резисторы 9 и 10 и управляемый резистор 11 уставки, причем первые выводы шунтов 7 и 8 соединены с положительным полюсом источника, второй вывод цунта 8 подключен к первым выводам...

Номер патента: 783697

Опубликовано: 30.11.1980

Авторы: Войченко, Новик, Сурду

МПК: G01R 17/10

Метки: комплексной, моста, одной, переменного, проводимости, составляющей, уравновешивания

...по предлагаемому способу.Прибор содержит генератор 1 синусоидального напряжения, собственно мостовую измерительную схему 2, уравНовешиваемую при помощи коммутации ее элементов, анализатор 3 модуляционных приращений мОдуля сигнала (например, напряжения) неравновесия мостовой измерительной схемы, триггер 4 реверса направления счета, реверсивный счетчик 5, преобразователь 6 напряжения в число импульсов, модулятор 7. Работа устройства синхронизируется блоком 8 управления. Уравновешивание мостовой измерительной схемы 2 по предлагаемому способу осуществляется по тактам..Вначале в анализаторе 3 производится запоминание текущего значения модуля (амплитуды) напряжения неравновесия мостовой измерительной схемы 2. При появлении сигнала на...

Номер патента: 783698

Опубликовано: 30.11.1980

Авторы: Бугреева, Ососков, Прокунцев, Шаронов

МПК: G01R 17/10

Метки: мост, переменного, цифровой

...30, причем первый вход блока управления 12(13) подсоединен к первому входу блока формирования импульсов 26, второй вход которого подключен к второму входу блока управления 12(13). и первому входу усилителя-ограничителя 27. Второй вход усилителя-сгра 783698ничителя 27 подключен к третьему входу блока управления 12(13). Выходблока формирования импульсов 26 подсоединен к первому входу элементаИ 28 и прямому входу элемента ЗАПРЕТ 29. Выход усилителя-ограничителя 27 подсоединен к второму входуэлемента И 28 и и; яерсному входуэлемента ЗАПРЕТ 9, Выходы элементов И 28 и ЗАПРЕТ 29 подключены соответственно к 5- и К-входам 85-триггера 30, Прямой и инверсный выходытриггера 30 подсоединены к первомуи второму выходам блока...

Номер патента: 783699

Опубликовано: 30.11.1980

Авторы: Зицер, Попков, Тамазов

МПК: G01R 21/00

Метки: коронный, линии, потерь, разряд, электропередачи

...образом.На зондах 1 - 3 и группах 4 - б наводятся заряды, пропорциональные полным зарядам фазовых проводов 9- 11 (заряды фазовых проводов плюс объемные заряды, обусловленные короной).Сигналы с зондов 1 - 3 поступают на вход аналогового вычислителя 7, где преобразуются в величины, пропорциональные полным зарядам фазовых проводов 9 - 11, и умножаются на сигналы, пропорциональные фазам напряжениям, Выходные сигналы аналогового вычислителя 7, характеризующие потери на корону в каждой Фазе линии, поступают на вход регистратора 8, Коэффициенты связи полных зарядов фазовых проводов 9- 11, определяющие параметры аналого-. вого вычислителя 7, зависят от геометрических соотношений фазовых проводов 9 - 11, зондов 1 - 3 и групп 4 - б....

Номер патента: 783700

Опубликовано: 30.11.1980

Авторы: Данилов, Ивченко, Шульга

МПК: G01R 21/09

Метки: мощности, сверхвысокочастотной

...пиковый детектор 5, первыйвычитающий блок 6, второй пиковыйдетектор 7 и второй вычитающийблок 8, причем выход импульсногоусилителя 3 подключен к второмувходу первого вычитаюцего блока 6,выход первого пикового детектора5 соединен с вторым входом второговычитающего блока 8, а выход вто783700 Формула изобретения иг рого пикового детектора 7 подключен к второму входу регистрирующего блока 4.Устройство работает следующим образом.П сле детекторного преобразователя 1, резистивного делителя 2 и ймпульсного усилителя 3 сигнал имеет вид фиг, 2 а, где величина А Пропорциональна комбинированной СВЧ Мощности, величина А пропорциональйа немодулированной составляющей мощНости СВЧ сигнала. Этот сигнал (Фиг, 2 а) поступает на вход пикового...

Номер патента: 783701

Опубликовано: 30.11.1980

Автор: Каллиников

МПК: G01R 23/10

Метки: цифровой, частотомер

...делителя частоты, выходкоторого подключен ко второму выходублока дифференцирования, знаковыевыходы элемента вычитания импульсовподключены к третьему выходу блока,первый выход узла управления подключен к перному выходу устройства,второй, третий и четвертый выходыподключены ко входам обнуления регистров памяти управляемых делителей, пятый, шестой и седьмой выходыподключены к объединенным управляемым входам соответствующих группвентилей переноса кода, а восьмойвыход узла управления подключен к 4управляющему входу распределителяимпульсов,Функциональная схема цифровогочастотомера показана на чертеже.Частотомер содержит генератор 1опорной частоты, подключенный куправляемому двоичному делителю 2частоты, состоящему из...

Номер патента: 783702

Опубликовано: 30.11.1980

Автор: Аксененко

МПК: G01R 23/10

Метки: значения, номинального, отклонений, частоты

...с выходом ключа, второй его вход подключен к третьему входу блока инверсии и к выходу счетчика импульсов, а выход элемента ИЛИ соединен с вторым входом счетчика импульсов.Иа чертеже представлена блок-схемаустройства,Устройство содержит последовательно соединенные первый формировательимпульсов, второй формирователь 2Импучьсов, ключ 3, элемент ИЛИ 4,счетчик 5 импульсов, блок 6 инверсии, блок 7 индикации, генератор 8образцовой частоты и блок 9 управления.Устройство работает следующимобразом.Перед началом измерения блок 9устанавливает в счетчике 5 начальноечислоЯ.кон у 1 где Уо - значение образцовой частоты.Одновременно блрк 9 приводит блок 6 ииверсии в исходное состояние, при котором к входу блока 7 индикации подключены выходы прямого...

Номер патента: 783703

Опубликовано: 30.11.1980

Авторы: Гапченко, Кравцов, Привалов, Халимонова

МПК: G01R 23/20

Метки: измеритель, искажений, коэффициента, нелинейных, цифровой

...ы, Коды мгновения исследуемого бразователя 4 щий счетчик 19, в счетчике обиональный сред- ния ла изобретения оэффициентавт.сн,.ЕиВ цифровом лется деление кквадрату дейстник, на код, инию напряжениясируется значе твляогометре осуще да, пропорцион ующих значений опорциональныйВ индикаторе. ие коэффициент ального гармо- значе 1 Фикнформации,ие при экспертиз Источники принятые во внимво СССР 1971, 1. АвторскоеР 379882, кл. С идетель В 23/2 коэффициента Форьы и режиме измерения коэффициента амплитуды.Рассмотрим работу измерителя в режиме измерения коэффициента искажений.В этом режиме электронный ключ 3 открыт, а блоки 12, 13 параллельнОго переноса кодов заперты. В этом сЛучае за время измерения Т в аналого 0 цифровом преобразователе...

Номер патента: 783704

Опубликовано: 30.11.1980

Авторы: Гусев, Селезнев

МПК: G01R 25/00

Метки: временной, интервал, сдвига, фазового

...3 и прямой выход триггера 4 соединены саответст- И венно с управляющими входами ключей 5 и б, на потенциальные входы которых подано опорное напряжение Оа от источника опорного напряжения, Выходы ключей 5 и б соединены соответствен но с входами интеграторов 7 и 8, Выход интегратора 8 подключен к входу инвертора 9, а выход интегратора 7 к потенциальному входу ключа 10. Выход инвертора 9 соединен с потенци- щ альным входом ключа 11, у которого выход соединен с выходом ключа 10 и входом третьего интегратора. 12. Выход интегратора 12 ;грез детектор нуля 3 подключен к второму входу григгера 14. Инверсный выход триггера 4 соединен с входом эадатчика времени 15, у которого один из выходов подключен к управляющему входу ключа 11 и первому...

Номер патента: 783705

Опубликовано: 30.11.1980

Авторы: Корпляков, Семенов, Сысоев

МПК: G01R 25/00

Метки: величины, знака, измеритель, разности, фаз

...формирователь 7 импуль-, сов и управляющий триггер 8.Измеритель работает следующим образом.На первый 1 и второй 2 фазовращатели поступает напряжение пят,1 нпя 00, на выходах фазовращате.ней нес тс два переменных напряжения, ; л ность фаз между которыми необходй.к и.лу. -783705 Формула изобретения Составитель М.Барашков Редактор Н.Суханова Техред С.Мигунова Корректор Н.1 ригорукЗаказ 8539/48 тираж 1019 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 рить. Эти напряжения и напряжение Оо поступают на первый 3, второй 4 третий 7 формирователи импульсон которые формируют короткие импульсы в момент положительного перехода...

Номер патента: 783706

Опубликовано: 30.11.1980

Авторы: Ветров, Грудина

МПК: G01R 25/00

Метки: разности, фаз

...3,блок управления 4, детектор 5, ком- ;щмутатор 6, запоминающие блоки 7 и 8,вычитающий блок 9, трехполюсныйфункциональный преобразователь 10 иизмеритель отношения 11.Работа устройства основана напринципе периодической поочереднойподачи на нелинейный элемент - детектор входных сигналов и их суммы,Запоминания детектированных сигналови их математической обработке.Измерения производятся в три цик- ЗОла, которые задаются блоком управления 4,В первом цикле открыт входной ключ 1, а к выходу детектора через коммутатор подключен запоминающий блок 7. При квадратичной характеристике детектора с учетом коэффициента передачи К, ключа 1 и сумматора С (направленйого ответвителя) запоминающий блок 7 фиксирует сигнал про О порциональный квадрату...

Номер патента: 783707

Опубликовано: 30.11.1980

Авторы: Гирнык, Огороднийчук

МПК: G01R 25/00

Метки: фазометр

...вид трапецеидальных биполярных импульсов (фиг. 2) 02и О, которые поступают далее на входы фазового детектора 1. Зависимостьнапряжения на выходе фазового дете)тора 1 от разности фаэ между входными сигналами (фиг, 3) имеет все недостатки, присущие прототипу, т.е,линейна только в области разностиФаз между входными сигналами, близкой кХ/2, но из-за перекрытия фронтов трапецеидальных импульсов в области нулевой разности фаз она сущЕственно нелинейна. Погрешность измерений .зависит здесь как от разности фаз между входными сигналами, таки от их амплитуды. Таким образомточность измерений известного устройства и ширина его динамическогодиапазона взаимно ограничивают другдруга. Для устранения указанных недостатков сигналы с выходов...

Номер патента: 783708

Опубликовано: 30.11.1980

Авторы: Байкеев, Райнус

МПК: G01R 27/02

Метки: датчик, пыли, сопротивления, удельного, электрического

...для определения удельного электрического сопротивления пыли, включающем изолирующий корпус сцентральным и кольценым электродами,образующими кольцевую измерительнуюполость, в дне измерительной полостикорпуса датчика выполнена канавка сотверстиями для прохода газов, надкоторой герметично закреплена фильт-.рующая перегородка.Фильтрующая перегородка выполненаиз двух поддерживающих э.пектроиэолирующих решеток и слоя мягкого фильтрующего материала между ними,Фильтрующая перегородка выполненаиз твердого пористого материала между ними,На чертеже схематично показан датчик,Датчик состоит иэ фторопластоногокорпуса 1, нижней решетки 2, фильтрующего слоя 3, верхней решетки 4,пружинной шайбы 5, кольцевого электрода б, центрального электрода...

Номер патента: 783709

Опубликовано: 30.11.1980

Авторы: Кулапин, Мартяшин, Рябов

МПК: G01R 27/02

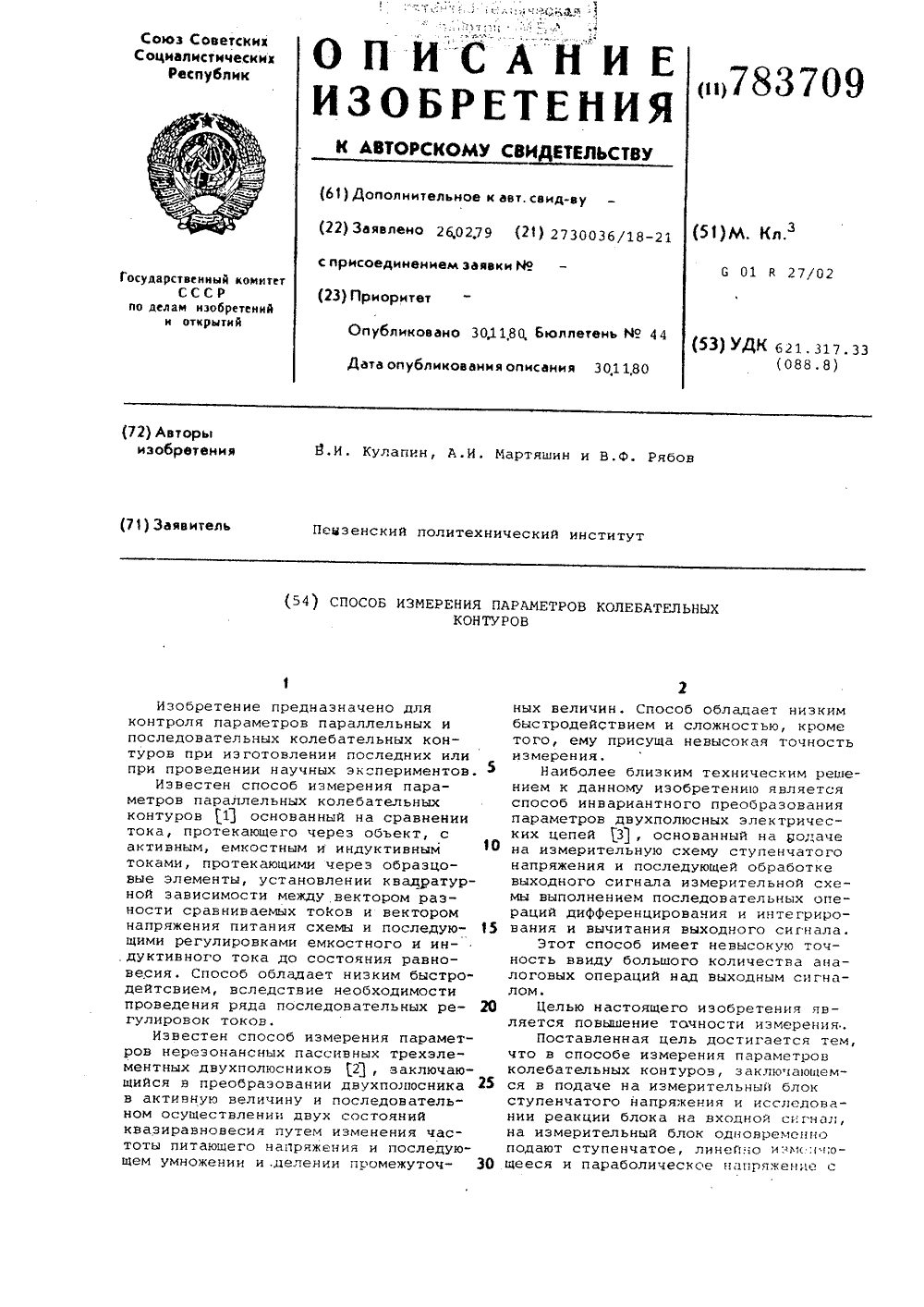

Метки: колебательных, контуров, параметров

...РО)( измеритель мгновенных значений б и.синхронизирующий блок 7. При этом выходы формирователей воздействующих напряжений 1-3 соединены с соответствующими входами блока установки весовых коэффициентов 4, выход которого через измерительный блок подают на измеритель мгновенных значений 6, а выходы синхронизирующего блока соединены с управляющими входами формирователей воздействующих напряжений и измерителем мгновенных значений.выходов сигналы поступают на входыблока установки весовых коэффициентов 4, блок установки весовых коэффициентов осуществляет пе)емножениекаждого напряжения на соответствующий весовой коэффициент с последующим их суммированием с выхода блокавесовых коэффициентов, суммарное напряжение через измерительный блок...

Номер патента: 783710

Опубликовано: 30.11.1980

Авторы: Андрущенко, Журавель, Мощицкий, Фомин

МПК: G01R 27/18

Метки: изоляции, постоянного, сети

...контура заниженным сопротивлением изоляции контролируемойзоны сети постоянного тока.На чертеже показана принципиальная электрическая схема предлагаемого устройства, 783710Устройство содержит автогенераторы, выполненные в виде усилителей 1,подключенных к колебательным контурам 2, образованным обмотками трансформаторов 3 и конденсаторами 4-7.Вторичные обмотки трансформаторовчерез. усилители 1 подключены к блоку8 индикации. Клеммы 9 и 10 подключения контролируемых зон 11 соединенымежду собой через конденсаторы 5 и собщей шиной через конденсаторы 6 и 7.Одна клемма 9 подключена к однойшине питания через первичную обмоткутрансформатора 3, а другая клемма 10пбдключена к другой шине питания через дроссель 12. Обе шины питаниясоединены с...

Номер патента: 783711

Опубликовано: 30.11.1980

Автор: Воробьев

МПК: G01R 27/26

Метки: диэлектриков, диэлектрической, постоянной, расплава, термостойких

...расплава,разрушают расплав скалыванием и измеряют толщину затвердевшей части расплава образца и по электрическим толШинам образца в холодном и нагретомсостоянии с расплавом, а также потолщине плоскопараллельного образцаи затвердевшего поверхностного расплава определяют величину диэлектрической постоянной расплава,Предлагаемый способ измерения диэлектрической постоянной расплава термостойких материалов показывает, что основное влияние на ухудшение радиотехнических параметров радио- прозрачных обтекателей при их интенсивном аэродинамическом нагреве и оплавлении оказывает образующийся на их поверхности расплав материала. Измерение диэлектрической постоянной расплава при температурах, превьпаающих 1500 о, дает воэможность разрабатывать...

Номер патента: 783712

Опубликовано: 30.11.1980

Авторы: Бугров, Шишов

МПК: G01R 27/26

Метки: диэлектрических, измеритель, свойств

...с выходом блока управления, один рабочий вывод соединен с входом операционного усилителя, а другой является входом блока настройки, выход операционного усилителя соединен с одним иэ выводов образцовой проводимости, другой вывод которой является выходом блока настройки.50На чертеже приведена функциональная схема измерителя.Устройство содержит генератор синусоидальных колебаний 1, операционный усилитель 2 с сопротивлением в цепи обратной связи, амплитудный детектор 3, фильтр 4, нуль-индикатор 5, блок управления б, состоящийиз операционного усилителя 7 с сопротивлением в цепи обратной связи и образцовой проводимостью на выходе и управ ляемой проводимости 8, амплитудного детектора 9 прибора отсчета 10, коммутационного генератора 11 и...

Номер патента: 783713

Опубликовано: 30.11.1980

Автор: Ярошек

МПК: G01R 27/26

Метки: диэлектрических, неразрушающего, свойств

...12, эашунти рованный конденсатором 13, резистор 14 и конденсатор 15,На Фиг, 2 приведены резонансные кривые измерительного контура О=т(С)1 (О - напряжение на контуре; С - емкость контура) при разных значениях его качества, причем кривая 1 соответствует большему качеству, кривая- меньшему. При прочих равных условиях качество контура определяется качеством контролируемого диэлектрика, на котором установлен преобразователь 1,. т.е. характеристиками диэлектрика: диэлектрической проницаемостью Е и тангенсом угла потерь ряд.При изменении Е диэлектрика меняется емкость преобразователя и, следовательно, величина конденсатора 2, необходимая для настройки измерительного контура в резонанс, а также величина резонансного напряжения О.В зависимости...
