Устройство для пересчета и гистерезиса в цифровых вольтметрах

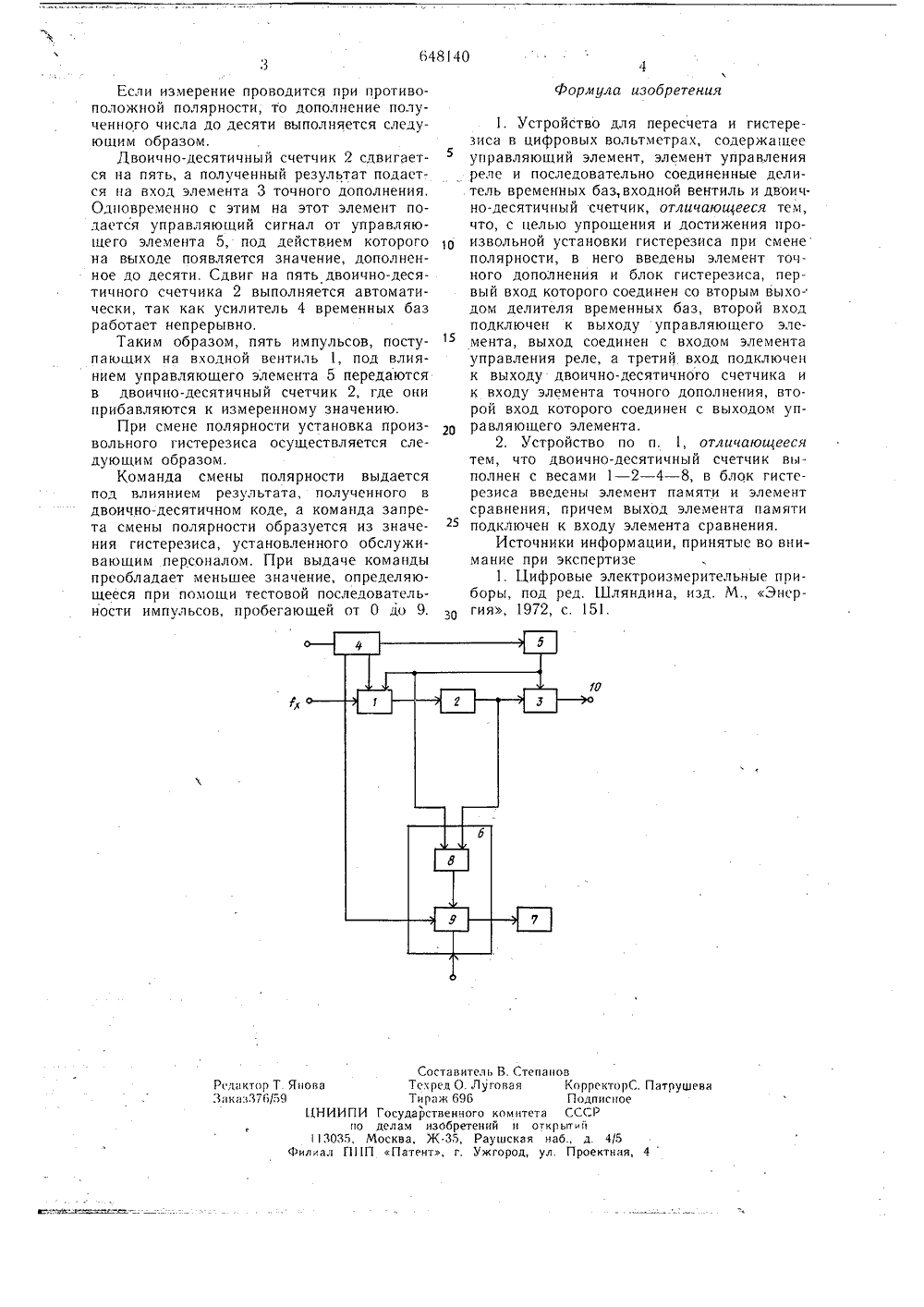

О П И С А Н И Е 648140ИЗОБРЕТЕН ИЯ Союз СоветскихСоциалистическихРеспублик А 1 ЕНТУ(23) Приоритет (31) ЕЕ1 10,сударстееннын комитет СССР по делам изайретеннй и птнрытнй(331 убликован 79,Бюллетен 53) УДК 621 317 ,761 (088.8) Дата опубликования описания 18,02,7 Иностранцындраш фекете и Пал Са (ВНР) 72) Автор изобре я Иностранное предприятиектроникуш Мерекесюлекек Ньяраф (ВНР) 71) Заявитель УСТРОЙСТВО ДЛЯ ПЕРЕСЧЕТА И ГИСТЕРЕЗИС в цифРОВых ВольтметРАх вои тех- интегримен ще Изобретение относится к цифронике и может найти применение врующих цифровых вольтметрах.Известно пересчетное у стройство, прияемое в цифровых вольтметрах, содержае счетчик Стибитца, элемент управления реле, блок транскодирования, входные вентили и блоки управления 1.Однако это устройство достаточно сложно.Целью изобретения является упрощение и достижение произвольной установки гистерезиса при смене полярности.Эта цель достигается тем, что в устройство для пересчета и гистерезиса в цифровых вольтметрах, содержащее управляюцтий элемент, элемент управления реле и последовательно соединенные усилитель временных баз, входной вентиль и двоично-десятичный счетчик, введены элемент точного дополнения и блок гистерезиса, первый вход которого соединен со вторым выходом делителя временных баз, второй вход подключен к выходу управляющего элемента, выход соединен с входом элемента управления реле, а третий вход подключен к выходу двоич но-десятичного счетчика и к входу элемента точного дополнения, второй вход которого соединен с выходом управляющего элемента; двоично-десятичный счетчик выполнен с весами 1 - 2,4 - 8, в блок гистерезиса введены элемент памяти и элемент сравнения, причем выход элемента памяти подключен к входу элемента сравнения,На чертеже дана функциональная схема предлагаемого устройства,Устройство содержит входной вентиль 1, двоично-десятичный счетчик 2, элемент 3 точного дополнения, делитель 4 временных баз, управляющий элемент 5, блок гистерезиса 6, элемент управления реле 7, элемент памяти 8 и элемент сранения 9,Устройство работает следующи м образом.Измеряемый сигнал 1 через входной вентиль 1 поступает на двоично-десятичный счетчик 2. Если измерение проводится при правильной полярности, то сигнал, который появляется на выходе двоично-десятич ного счетчика 2, через элемент 3 точного дополнения передается на выход 10, откуда его можно снимать и использовать для индикации.648140 Формула изобретения Составитель В Текред О. Луго Тираж 696 арственного к изобретений Ж, Рау тент, г. УжгоСтепая КорректорС. ППодписноеСССРтийд. 4/5Проектная, 4 Редактор Т ЯноваЗнказ 376/59 рушева ЦНИИГИ Госупо дела113035, Москв илиал П 11 П Па м итета и откр ская на род, ул. Если измерение проводится при противоположной полярности, то дополнение полученного числа до десяти выполняется следующим образом.Двоично-десятичный счетчик 2 сдвигается на пять, а полученный результат подается на вход элемента 3 точного дополнения, Одновременно с этим на этот элемент подается управляюший сигнал от управляющего элемента 5, под действием которого на выходе появляется значение, дополненное до десяти. Сдвиг на пять двоично-десятичного счетчика 2 выполняется автоматически, так как усилитель 4 временных баз работает непрерывно,Таким образом, пять импульсов, поступавших на входной вентиль 1, под влиянием управляющего элемента 5 передаются в двоично-десятичный счетчик 2, где они прибавляются к измеренному значению.При смене полярности установка произвольного гистерезиса осушествляется следующим образом.Команда смены полярности выдается под влиянием результата, полученного в двоично-десятичном коде, а команда запрета смены полярности образуется из значения гистерезиса, установленного обслуживаюшим персоналом. При выдаче команды преобладает меньшее значение, определяюшееся при помощи тестовой последовательности импульсов, пробегаюшей от 0 до 9. 1. Устройство для пересчета и гистерезиса в цифровых вольтметрах, содержащее управляющий элемент, элемент управления реле и последовательно соединенные делитель временных баз,входной вентиль и двоично-десятичный счетчик, отличающееся тем, что, с целью упрощения и достижения произвольной установки гистерезиса при смене полярности, в него введены элемент точного дополнения и блок гистерезиса, первый вход которого соединен со вторым выходом делителя временных баз, второй вход подключен к выходу управляющего элемента, выход соединен с входом элемента управления реле, а третий вход подключен к выходу двоично-десятичного счетчика и к входу элемента точного дополнения, второй вход которого соединен с выходом управляюшего элемента.2. Устройство по и. 1, отличающееся тем, что двоично-десятичный счетчик выполнен с весами 1 - 2 4 8, в блок гистерезиса введены элемент памяти и элемент сравнения, причем выход элемента памяти подключен к входу элемента сравнения.Источники информации, принятые во внимание при экспертизе1. Цифровые электроизмерительные приборы, под ред, Шляндина, изд. М., Энергия, 1972, с, 151.
