G01R — Измерение электрических и магнитных величин

Номер патента: 746357

Опубликовано: 05.07.1980

Авторы: Бедов, Климова, Обоишев, Пигина

МПК: G01R 33/07

Метки: измеритель, индукции, магнитной, переменной

...приведена на фиг. 1; на фиг. 2 - апериодические частотные характеристики (АЧХ) измерителя.Датчик Холла 1(фиг. 1), возбужда емый источником переменного тока 2 совместно с избирательным усилителем , 3 по несущей, Фазовым детектором 4 преобразует в области ниэкочастотного поддиапазона переменную магнитную индукцию в пропорциональное напряжение, Дополнительно введенное апериоднческое звено 5, включенное последовательно с Фазовым детектором, ограничивает частотный диапазон ветви областью, в которой выходной сигнал про-порционален входному, и Формирует АЧХв низкочастотном поддиапазбне, Для Формирования высокочастотного поддиапазова АЧХ измерителя используетсядополнительная ветвь, состоящая из избирательного усилителя 6 по сигналу,...

Номер патента: 746358

Опубликовано: 05.07.1980

Авторы: Козлов, Певко, Таран, Чигирин

МПК: G01R 33/07

Метки: измеритель, индукции, магнитной, цифровой

...его в состояние,"соответствующее положительному направ-бОлению магнитного поля. При отрица"тельном направлении магнитного поляуправляющий сигнал с фазового элемента 14 поступает на нулевой входтриггера 13 Триггер полярности устанав- б 5 линает управляемый делитель 15 в состояние, соответствующее отрицательному направлению магнитного поля.Если при отрицательном направлении магнитного поля чувствительность датчика Холла больше, чем при положительном направлении, то коэффициент передачи управляемого делителя 15 при отрицательном направлении будет меньше единицы при условии, что при положительном направлении он принят за единицу. При обратном соотношении коэффициент передачи при отрицательном направлении магнитного поля будет, больше...

Номер патента: 746359

Опубликовано: 05.07.1980

Авторы: Быстров, Гурин, Ленков, Самусенко

МПК: G01R 33/12

Метки: параметров, протяженных, ферромагнитных

...устройство позволяет повысить точность контроля коэрцитивнойсилы движущихся ферромагнитных материаЛов, таккак скорость движения ферромагнетикайе- влияет на показанияустройства. Выбор фиксированной вещ личины ьР позволяет получить опти"мальную скоростьперемагничиваниядн днферромагнетика - = - КЬС так, чтоО 1: дХдинамика"перемагничивания не влияет 65 наточность контроля коэрцитивной сифиг. 2 - диагра 4 мы, поясняющие его работу.Это устройство (Фиг. 1) содержит намагничивающий элемент, в качестве которого"используется линейный ста-", тор 1, измерительную катушку 2, соединенную с усилителем 3, последовательно соединенные первый формирователь 4, второй формирователь 5, дополйительную катушку б, причем выход первого формйрователя 4...

Номер патента: 746360

Опубликовано: 05.07.1980

Автор: Люмимцев

МПК: G01R 33/12

Метки: магнитных, магнитомягких, образцов, свойств

...импульсов тока 2. Под воздействием импульсов тока,.поступающих в намагничивающую обмотку 3, испытуемый образец 4 перемагничивается, и в измерительной обмотке 6 наводится ЭДС, пропорциональная скорости изменения магнитного потока (индукции) в образце, Этот сигнал поступает на элемент сравнения 7. На вход элемента сравнения 8 и резистора 5, включенного последовательно с намагничинакщей обмоткой, поступает напряжение, пропорциональное намагничивающему току (напряженности магнитного поля).От задающего генератора 1 также запускается схема сдвига и формирования стробимпульсов 19. Обычно такие устройства содержат генератор быстро- го пилообразного напряжения, элемент сравнения и формирователь коротких импульсов, В момент равенства...

Номер патента: 746361

Опубликовано: 05.07.1980

Авторы: Голубев, Драчев, Лецко

МПК: G01R 33/12

Метки: магнитных, п-образной, проверки, сердечников, формы

...вновьв паэ б ротора 5 с помощью выталкивающей вилки 14, После очередного поворота сердечника 33 на 90 О толкателем 11 сердечник перемещается во второй измерительный узел 18, где происходит измерение его электромагнитного параметра в контакте со вторым П-образным замыкателем 20 второй плоскостью, и переносится вновь в паз б ротора 5 выталкивающей вилкой 15. Следующий поворот ротора 5 на 906 переноситсердечник 33 на позицию сортировки, где он вы- талкивается толкателем 12 в канал уз" Описанное устройство предполага ет загрузку сердечников путем сменыкассет, а зарядка кассет сердечниками должна заряжаться вручную или на специальном устройстве.С целью автоматизации процесса за Рядки кассеты 16 устройство...

Номер патента: 746362

Опубликовано: 05.07.1980

Авторы: Мельников, Смаль

МПК: G01R 33/12

Метки: анизотропии, магнитных, напряженности, пленок, поля, тонких

...Гельмгольца," З 5подключено к выходу генератора 12 прямоугольных импульсов, связанного также со вторым входом блока 7 переключения и через интегрирующий блок 13 свычислительным блоком 9. 4 ОРаботает устройство следующим образом.Тонкую ферромагнитную пленку 14 перемагничивают полем проводника 2 с то.ком от звукового генератора 3. Величи "йу тока звукового генератора выбираюттакай, чтобы магнитное поле, создаваемое этим током, было достаточно для ,поворота вектора намагниченности наугол до ЗОО . Сигнал потока переключе Ония с выхода датчика 4 поступает визбирательный усилитель 5 и детекторб, с выхода которого снимается йостоянное напряжение, пропорциональное амплитуде второй гармойикМсйгналапотока переключения пленки.Общее...

Номер патента: 746363

Опубликовано: 05.07.1980

Автор: Нефедьев

МПК: G01R 35/00

Метки: высоковольтного, делителя, калибровки, прецизионного

...делитель 5 напряжения, Составленный из высоковольтного резистораб, промежуточного резистора 7 и низковольтного резистора 8, шунтирующийключ 9, клемму 10, добавочный высоковольтный реэистивный делитель 11, составленный из одноступенчатого прецизионного делителя на резисторах 12 и13 с контактами 14 и 15 и выходным контактом 16, дополнительный резис- .тор 17 невысокой точности, подстроечный резистор 18, клемму 19.Устройство работает следующим образом.При разомкнутом шунтирукщем ключе 9 напряжение на входе 2, 3 перво;го ряда компенсатора 1 будет равно: Ф, еи +иь т ь где П - напряжение на входе 2, 3первого ряда компенсатора 11П - рабочее НапряженИе питаниявысоковольтного прецйзионного делителя 5 напряжения; 25й й,й - соответственно...

Номер патента: 746364

Опубликовано: 05.07.1980

Автор: Лисенков

МПК: G01R 35/00

Метки: быстродействия, приборов, электроизмерительных

...конечной отметкам шкалы прибора, сначала устанавливают длительность импульсов,формула изобретения Составитель А.ВолковРедактор Г.Петрова Техред И. Асталош Корректор И, Муска Заказ 3934/34 Тираж 1019 ЦНИИПИ Государственного комитета С по делам изобретений и открытий 113035, Москва, Ж, Раушская наб./5 филиал ППП Патент, г. Ужгород, ул. Проектная обеспечивакщую перемещение указателяна часть. шкалы прибора, а затем увеличивают ее до значения, при которой.Указатель прибора перемещается на полиув шкалу, и по длительности импульсов определяют быстродействие прибора аЙа чертеже изображено устройство,с помощью которого реализуется способОно состоит из источника входногосигнала реле 2 с нормально-замкнуУ10тым контактом 3 и нормально-разомкнутым...

Номер патента: 746365

Опубликовано: 05.07.1980

Автор: Телитченко

МПК: G01R 35/00

Метки: градуировки, измерительных, импульсно-модулированных, колебаний, поверки, устройств

...1 импульсно-модулированных колебаний.Устройство работает следующим образом.От генератора 1 импульсно-модулированных колебаний сигнал заданной несущей частоты, длительности и частоты следования, синхронизированный генератором 9 управляющих импульсов, подают на вход соединительного элемента 4 и регулировкой уровня сигна-; ла устанавливают указатель отсчетного устройства поверяемого измерительного устройства напряжения импульсно- модулированных колебаний (на пределе от 0,1 В и ниже) на поверяемую отметку. Регулировкой частоты генераторагетеродина 8 синусоидальных колебаний устанавливают разность между несущей частотой импульсно-модулированного сигнала и частотой сигнала синусоидальных колебаний генератора -гетеро- дина 8, равную...

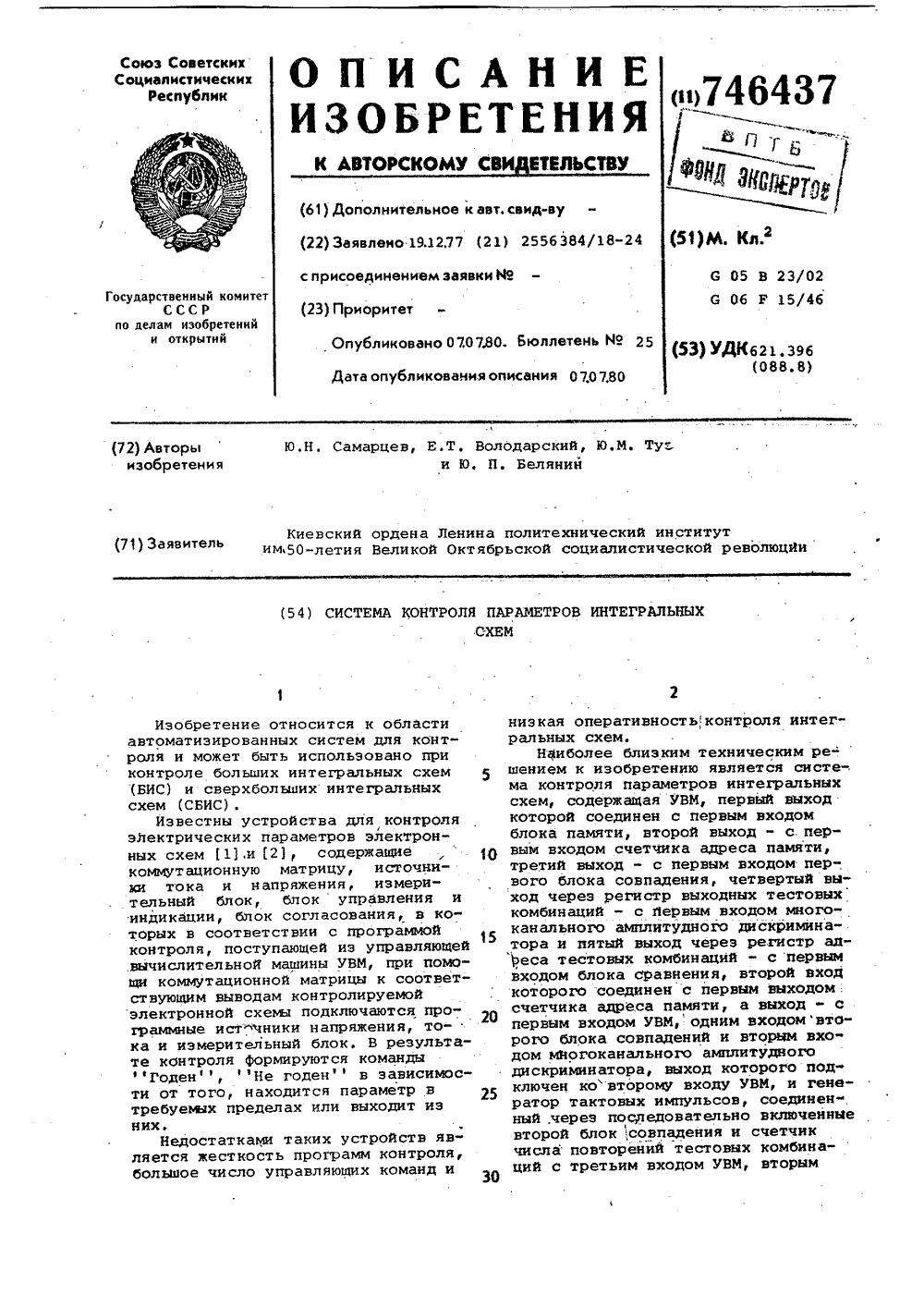

Номер патента: 746437

Опубликовано: 05.07.1980

Авторы: Белянин, Володарский, Самарцев, Туз

МПК: G01R 31/303, G06F 11/07

Метки: интегральных, параметров, схем

...результатам опросаформирует команды очередности, поступающие на дешифратор 3 таким образом, что первой поступает команда,соответствующая наибольшему коду,поступавшему из определенного счетчика блока 15, затем - команда, соответствующая меньшему по величинекбду и так в порядке убывания величины кодов до наименьшего (иначе УВМ1 формирует команды очередности всоответствии с величиной кодов счетчиков в блоке 15 в порядке их убывания). Если коды ряда счетчиков иливсех равны, то команды очередностиформируются в определенной последовательности, определяемой программой, заложенной в УВМ 1,УВМ 1 передает в счетчик 2 начальный адрес номера последовательности тестовых комбинацийВ то жевремя на вход дешифратора 3 и коммутатора 4 из УВМ 1 поступает...

Номер патента: 746523

Опубликовано: 05.07.1980

Авторы: Венцель, Пименов, Тюхтин

МПК: G01R 31/02, G06F 11/30

Метки: монтажа, программ, формирования

...17, счетчик 18, генератор 19,элементы И 20 и ИЛИ 21, группу элементов 22, элемент ИЛИ 23, эталон 24.Устройство для формирования программконтроля монтажа работает слецующимгобразом,В исходном состоянии во всех разрядах регистра 16 блока 3 формированияадреса (входного разъема) записаны"единички", Количество. разрядов регистра определяется числом входов10.1-10. П 1 коммутатора 1. Сигнал из 15блока 9 управления запускает генератор19. импульсов блока 3, импульсы с которого поступают в кольцевой регистр 17сдвига и счетчик 18. Выходы с одноименных разрядов регистров 16 и 17 проходят на входы элемента И 14, сигнал скоторого поступает на выход 1 2 блока3 и через элемент ИЛИ 15 на запрещающий вход генератора 19, Далее сигналпоступает в...

Номер патента: 747818

Опубликовано: 15.07.1980

Авторы: Гагарин, Крюк

МПК: G01R 27/18

Метки: изоляции, постоянного, сети, сопротивления

...связан ,с одним из входов измерителя, выходизмерителя соединен с входом блока . Управления, выход которого подключенк управляющему входу переключателя,снабжено эталонным резистором идополнительным переключателем, входыкоторого связаны с полюсами контро,лируемой сети, управляющий вход - сВыходом блока управлення, а выходйереключателя соединен с одним извыводов эталонного резистора, другой вывод которого и другой входизмерителя соединены с корпусом, ЗОЭлектрйческая структурная схемаустройства представлена на чертеже.- Устройство для измерения сопротивления изоляции сетей постоянноготока содержит блок управления 1, вы- З 5ходы которого подключены к управляющим входам переключателей 2 и 3, авход - к выходу измерителя 4, а также эталонный...

Номер патента: 748122

Опубликовано: 15.07.1980

Авторы: Гончар, Малев, Николаев, Осадчий

МПК: G01B 7/00, G01D 5/24, G01R 27/26 ...

Метки: линейных, перемещений

...соответствующих половине дифференциальныхсекций обмотки. Эти напряжения, соотв етс твенно, равны25 О = -2 Х(Х+Ы.), (1)ФУ.где Иу 9 и ==И =Му - удельные числа витков зо у.ме те ьной(2),4 О в секциях иэ ри лобмотки, одинаковые дляобеих секций, так какони выполнены идентично;Х - измеряемое перемещение;35 Й Ь - относительное смещениедиФференциальных секций,выраженное в единицахперемещения;Б - коэффициент передачи преобразователя, определяющий угол наклона его выходной статической характеристики.Величина относительного смещения6 Ь секций выбирается в диапазоне отО до 0,5 Ь иэ соображений полученияоптимального соотношения между погрешностью измерения и диапазоном измеряемого перемещения, которые уменьшаются с увеличением 5 . Нижние...

Номер патента: 748248

Опубликовано: 15.07.1980

Авторы: Ефимов, Казаков, Майбородин, Советов

МПК: G01R 29/00

Метки: бегущей, волны, лампы, моделирования

...сов)ф В созрЯ ьвО2(Э 61 ПО) Ь (Э 3 пб)в 9 Ъ 81 ПРЬ 3 СОЗО(су 1 совВ).оИвовсВМ соввпЬ сов(в.у). С 1(Я Впб+Ьй СОВО+сМ Эвпедв 9 ь-р (4) 1 Я(б 6 па).-Э сов в- 3 СОВЧ/)- 2 бвПФу (6)Все блоки устройства соединены в соответствии со структурной схемой решений дифференциальных уравнений.для решения дифференциальных уравнений, т.е. нахождения функции 1/2 Я , необходимо задать начальные условия в виде значений коэффициентов д О в У, С С, Ь, /2 Я . ПРИ ВКЛЮЧЕНИИ блока запуска 22 на осциллографе 20 моделируется функция 2 Я , изменяющаяся во времени, при этом значение временного интервала определяется посчетчику интервалов 21.Набор значений коэффициентов, дискретность и диапазон их изменеФормула изобретения ний задается при помощи задатчика...

Номер патента: 748250

Опубликовано: 15.07.1980

Авторы: Писарский, Райхцаум, Смирнов, Уваров

МПК: G01R 31/26

Метки: времени, жизни, неосновных, носителей, полупроводниковых, приборов

...следующимобразом.В исходном состоянии с генератора 1 импульсы тока не поступают, электронный ключ 2 открыт, испытуемый полупроводниковый прибор 3 закрыт сигнала на токосъемном элементе 4 и усилителе 5 нет.При поступлении импульса прямого тока от генератора"1 импульс тока положительной полярности проходит через электронный ключ 2, поступает на испытуемый полупроводниковый прибор 3 и токосъемный элемент. Испы О туемый прибор 3. открывается и через него начинает протекать прямой ток. В п.-базе испытуемого полупроводни кового прибора происходит накопление заряда, 15По окончании импульса прямого тока с генератора 7 переключающих импульсов поступает импульс отрицательной полярности. При этом в и -базе испытуемого полупроводникового прибора...

Номер патента: 748251

Опубликовано: 15.07.1980

Авторы: Иванов, Кисляков

МПК: G01R 31/02, G05B 23/02

Метки: микропереключателей, проверки

...изменение состояний устройства.Устройство работает следующим образом. После установки проверяемого микропереключателя 2 в устройство блок 3 управления включает исполнительный механизм 1, нажимной шток которого со скоростью +ф начинает перемещать .приводной элемент микропереключателя 2 в прямом направлении, т.е. в сторону микропереключателя. Датчик 5 перемещения вырабатывает импульсы, число которых пропорционально величине перемещения штока исполнительного механизма 1. Электронный ключ 6 закрыт и поэтому импульсы не поступают на вход счетчика 7.55 60 Формула изобретения 65 В некоторый момент временикогда шток приходит в положение 5прразрывается цепь размыкающего контакта проверяемого микропереключателя 2, блок 3 управления останавливает...

Номер патента: 748252

Опубликовано: 15.07.1980

Автор: Клыков

МПК: G01R 33/00

Метки: магнитного, поля, создания

...принцип работы.Устройство для создания магнитного поля содержит первую магнитнуюсистему, состоящую из каркаса 1 срасположенной на нем обмоткой 2 ввиде колец Гельмгольца, вторую магнитную:систему, состоящую иэ каркаса 3 с расположенной на нем обмоткой 4 в виде колец Гельмгольца, которая расположена коаксиально с первой магнитной системой,и механизм 5 разворотамагнитных систем относительно их осисимметрии перпендикулярной осям обмотки 2, 4. Механизм 5 разворотапредставляет собой три коническихзубчатых колеса б, 7 и 8, причем первое коническое зубчатое колесо бжестко соединено с каркасом 1 первоймагнитной системы при помощи вала 9.Вал 9 проходит через отверстие, каркаса 3 второй магнитной системы ичерез центральное отверстие...

Номер патента: 748253

Опубликовано: 15.07.1980

Автор: Гельман

МПК: G01R 13/02

Метки: измерительное, стробоскопическое, цифровое

...отсчета и с появлением очередного строб-импульса на входе 38 навыходе первого элемента И 32 даннойгруппы появляется сигнал, которыйпереключает триггер 34,выходнйм сиг-.налом которого через элемент ИЛИ Збпвреключается триггер 37. Триггеры 34 запоминают временное положение "-текущих отсчетов измеряемой величины.при ее возрастании. Тем самым исклю- - 5чается повторное формирование сигналов отсчета на уже считанных уровняхизмеряемого сигнала при его повторении в циклах стробирования,Отдельный триггер 37 запоминает 1 Овременное положение строб-имплуьсапо отношению к моменту достиженияйзмйряежм сигналом соответСтвующе"го уровня отсчета и при переключении через выход 39 сигнала отсчета 15своим выходным сигналом блокируетключевой элеьант 46 и...

Номер патента: 748254

Опубликовано: 15.07.1980

Авторы: Латышев, Мозговой

МПК: G01R 17/10

Метки: приращения, сопротивления, частоту

...6, усилитель-ограничитель 7.Преобразователь работает следующим образом.(2) Формулаизобретения дрт (З)5 2 фГ 2 где Если напряжение на выходе усилителя-ограничителя 07 в начальный момент положительно, тогда при приращении резистора 1 на величину 68 к неинвертирующему входу усилителя- ограничителя будет приложено выделившееся на резисторе 2 напряжение О, равное и на измерительной диагонали моставыделится напряжение Это,напряжениечерез усилитель раз- баланса подается на вход интегратора, на выходе которого образуется линейно-изменяющееся напряжение, характеризующееся крутизной, пропорциональной величине дО. Это напряженйе прикладывается к инвертирующему входу усилителя-ограничителя и как только его величина достигнет значения О...

Номер патента: 748255

Опубликовано: 15.07.1980

Авторы: Бугреева, Прокунцев, Шаронов

МПК: G01R 17/10

Метки: мост, переменного, цифровой

...фаэовременные преобразователи 9, 10, 11, интеграторы 12, 13, 14, 15, элементы 16, 17 "Запрет", блок 18 уравновешивания по реактивной составляющей измеряемого комплексного сопротивления, блок 19 уравновешивания по тангенсу угла потерь, блоки 20, 21 индикации, причем генератор 8 синусоидального напряжения включен в диагональ питания аЬ мостовой измерительной цепи 1. Первая вершина диагонали питания Й мостовой измерительной цепи 1, примыкающая к .измеряемому комплексному сопротивлению 2, 3 подсоедииена к первому входу фазовременного преобразователя (ФВП) 9 и второму входу ФВП 11. Вторай верщина диагонаЛИ Пятаиия подключена ко второму входу ФВП 9 и первому входу ФВП 10. Первая вершина С измерительной диагонали с 3., примыкающая к...

Номер патента: 748256

Опубликовано: 15.07.1980

Автор: Гриневич

МПК: G01R 17/10

Метки: модуляционных, мостов, переменного, уравновешивания, цифровых, экстремальных

...пробные небольшие скачкообразные измененияуравновешивающего параметра мостовой измерительной цепи 1. Направление его модуляционных шагов определяется состоянием триггера 9 реверса. Экстремум-детектор 3 выделяет только положительные модуляционные приращения амплитуды выходного напряжения мостовой измерительной цепи 1 и формирует по ним импульсы соответствующей полярности. Ритм работы всему мосту знает тактовый генератор 4, управ- ляющий логическими элементами 5, б и 7 совпадений. Логические элементы 5 и б формируютвыходные импульсы только тогда, когда на их вход поступают импульсы с экстремум-детектора3, т.е. при положительных модуляционных приращениях амплитуды выходногонапряжениямостовой измерительнойцепи 1. Логический инвертор 8...

Номер патента: 748257

Опубликовано: 15.07.1980

Авторы: Барсуков, Драчук

МПК: G01R 19/00

Метки: тензометрическое, цифровое

...следующим 20 образом.При наложении груза на тензодатчик 2 с элемента сравнения 1 на нуль-орган 4 поступает сигнал, вызывающий срабатывание триггера знака 11, в результате чего на шину "сложение" реверсивного счетчика 9 поступает разрешающий нулевой потенциал, а на ведомый триггер 10 поступает потенциал, запрещающий его работу.Реверсивный счетчик 9, работая в режиме "сложение",наполняется импульсами генератора 12 через входной ключ 13 до тех пор, пока код реверсивного счетчика 9 через преобразователь "код-напряжение" 3 не уравновесит сигнал тевзодатчика 2, так что сигнал на входе нуль-органа 4, выраба-, тываемый элементом сравнения 1, станет равным нулю.При снятии груза с тензодатчика 2 40на нуль-орган 4 с элемента сравнения 1 поступает...

Номер патента: 748258

Опубликовано: 15.07.1980

Авторы: Баранова, Михайлов, Шипцов

МПК: G01R 19/00

Метки: постоянного

...тока, заключающемуся в помещении магнитопровода и магнитное .поле измеряемого тока, через магнитопровод, выполненный из магнитного материала с малой коэрцитивной силой, пропускают импульсный ток и регистрируют магнитострикционные колебания, возникающие в магнитопроводе, амплитуда которых пропорциональна измеряемому току.На чертеже представлена блок-схе" ма устройства, реализующего способ измерения постоянного тока согласно изобретению.Измерение постоянного тока происходит следующим образом;Импульсы тока большой величины и малой длительности от генератора 1 импульсов тока поступают в магнитопровод 2 и возбуждают в нем магнитострикционные колебания, которые воспринимаются акустическим датчиком 3 и преобразуются им в...

Номер патента: 748259

Опубликовано: 15.07.1980

Авторы: Аббясов, Потапов

МПК: G01R 19/02

Метки: значений, измеритель, эффективных

...каскад введен в ныпрямительный блок параллельно его упомянутому каскаду, а остальные дополнительные каскады - н блок формирования квадратичной зависимости и их входы соединены между собой и подключены ко входу его упомянутого каскада, а выходы через дополнительные вспомогательные резисторы подключены к Фильтру, во всех каскадах вторые и третьи резисторы соединены с корпусом, а в,дополнительных каскадах и в упомянутом каскаде блока формиронания квадратичной зависимости общий вывод двух последовательно соединенных резисторов подключен к другому входу усилителя.На чертеже представлена блок-схема измерителя эффективных значений напряжения.Устройство содержит последовательно соединенные выпрямительный блок 1 и блок 2 формирования...

Номер патента: 748260

Опубликовано: 15.07.1980

Авторы: Дмитриев, Католиков

МПК: G01R 19/06

Метки: вектормер, импульсный

...компаратора 1)Ф= Ыс-Ис щ сопьс для любого значения частоты и амплитуды выходногонапряжения в пределах рабочих диапазонов этих величин,Выходные импульсы.комнараторов1 2 управляют работой триггера 3 сраздельными входами, который формирует, импульсы, смещенные относительно импульсов компаратора на четвертьпериода.Выходные импульсы компараторов .601, 2 и триггера 3 управляют работойключевых синхронных детекторов 4, 5оинфазногои квадратурного кайалов.Эти синхронные детекторы формируютнапряжения, постоянные составляющие 5 котоРых соответствуют действительной и мнимой составляющим измеряемого на пряжения, поступающего от источника 18 измеряемого напряжения на вход устройства. Величины этих напряжений (постоянных составляющих)...

Номер патента: 748261

Опубликовано: 15.07.1980

Автор: Сухачев

МПК: G01R 19/08

Метки: ваннах, гальванических, плотности, прибор

...поляризациипластины датчика и кольца корректирующего устройства выполнены из материала поверхности покрываемого изделия. 15На чертеже изображен прибор дляконтроля плотности тока. Прибор сосоит из датчика 1, состоящего из двух чувствительных 20пластин известной площади, корректирующего устройства 2 в виде колец,расположенных по периметру чувствительных пластин, тумблера 3, контакта с катодной штангой 4, измерителя 5.25Пластины датчика 1 и кольца корректирующего устройства 2 выполненысимметрично на обеих сторонах стеклотекстолита, фольгированного материалом, изделия. Пластины датчика электрически соединены между собой и подключены к измерителю 5, а,кольцакорректирующего устройства, электрически изолированны от пластин датчика на...

Номер патента: 748262

Опубликовано: 15.07.1980

Авторы: Брунс, Гейдерман, Горишный, Стасенко, Федотов

МПК: G01R 19/10

Метки: линии, поврежденного, сопротивления, участка, фиксации, электропередачи

...и выбора фаз 4, блоков памяти ЗОтока 5 и напряжения 6, блок-контактов аварийного отключения выключателя 7, пускового элемента 8 органавыдержки времени, выходных элементов9, 10, 11 органа выдержки времени, 35блока деления 12, блока отсчета 13.Устройство работает следующимобразом,При коротком замыкании на контролируемой линии срабатывает орган пуска и выбора поврежденных фаз 4, подключенный к выходу преобразователя тока 2, При этом выходные элементы органа пуска 4 подключают к блокам 5 и 6 напряжения, пропорцио нальные току и напряжению между поврежденными Фазами линии, с выхода преобразователей тока 2 и напряжения 3 и подготавливают к пуску пуско- вой элемент 8 орган выдержки времени, 50 Последний подключается к блоку питания 1...

Номер патента: 748264

Опубликовано: 15.07.1980

Авторы: Ребане, Халдре

МПК: G01R 19/22

Метки: переменного, постоянное, широкополосный

...источников смещения подключены к другим выводам резисторов.,На чертеже приведена функциональная схема предлагаемого устройства. 60 Преобразуемое входное высокочастотное напряжение подается через разде-. 65вания переменного напряжения в потоянное. лительныи конденсатор 1 и через переключающий диод 2 на двухфазный высокочастотныи детектор, состоящий иэ высокочастотных диодов 3, 4 и из фильтрующих конденсаторов 5, 6, Симметричное двухфазное выходное напряжение от высокочастотного детектора подводится через фильтрующие конденсаторы 5, 6 к инвертирующему и неинвертирующему входам дифференциального усилителя 7 переменного напряжения с выхода дифференциального усилителя усиленное разностное напряжение поступает на синхронный демодулятор...

Номер патента: 748265

Опубликовано: 15.07.1980

Авторы: Каплин, Шугаева

МПК: G01R 21/00

Метки: коэффициента, мощности

...ющий мост и показывающий прибор, значение коэффициента мощности которого вычисляют после уравновешивания мостапо отношению сопротивлений плеч моста 21 30 Недостаток этого устройства - косвенное определение коэффициента мощности,требующее предварительного отсчета значений сопротивлений и йоследующей обработки полученных данных, т,е. сложность процесса измерений.Цель изобретения - упрощение процесса измерения за счет получения непосредственного отсчета коэффициента мощности на показывающем приборе. Она достигается тем, что в устройстве для измерения коэффициента мощности, содержащем трехфазные преобразователи активной и реактивной мощности и показывающий прибор, трехфазный преобразователь реактивной мощности выполнен в виде...
