G01R — Измерение электрических и магнитных величин

Номер патента: 721764

Опубликовано: 15.03.1980

Авторы: Антонец, Денисов

МПК: G01R 23/02

Метки: транзисторный, частотомер

...схему установкиэлектрического нуля, состоящую иэ двух делителей напряжения, средняя точка одного из которых соединена с выходом ждущего мультивибратора, а средняя точка второго - с первымзажимом микроамперметра, введен узел блокировки, первый вход которого соединен со сред.40ней точкой первого делителя мостовой схемы уста.новки электрического нуля, выход усилителя-огра.ничителя соединен со вторым входом узла блоки.ровки, выход которого подключен к одномуиэ зажимов микроамперметра,45На фиг. 1 изображена функциональная схема предлагаемого транзисторного частотомера; нафиг. 2 - возможный вариант выполнения узла блокировки,0Транзисторный частотомер содержит последовательно соединенные датчик 1, усилитель-ограничитель 2, дифференцирующую цепь...

Номер патента: 721765

Опубликовано: 15.03.1980

Авторы: Годунов, Корниенко, Ястребов

МПК: G01R 23/12

Метки: высокостабильных, измеритель, источников, квантовый, колебаний, характеристик

...1 (или другого. исследуемого источника высокостабильных колебаний) поступает на входыумножителя 3 и синтезатора 4, управляемогогенератором 5. Коэффициент умножения вумножителе выбирается в зависимости от ис.пользуемого квантового дискриминатора, Синтезатор 4 обеспечивает формирование и модуляцию с помощью генератора 5, дополнительнойчастоты, которая в цепи формирования сигналавозбуждения вместе с выходной частотой умно.жителя 3 преобразуется до частоты выбраннойспектральной линии. Сигнал возбуждения поступает через фазовращатель 2 на квантовый ди.скриминатор 7, затем усиливается предваритель- ЗОвым 8 и избирательным 9 усилителями и поступает на синхронный детектор 10. В детекторе этот сигнал сравнивается с опорным сигналом от...

Номер патента: 721766

Опубликовано: 15.03.1980

Авторы: Ибрагимов, Мирсалимов

МПК: G01R 25/00

Метки: временем, измерительным, постоянным, фазометр, цифровой

...- . высокий ютенциал),Высокий потенциал на инверсном выходетриггера 3 устанавливает коммутатор 1 в первоначальное положение, при котором ко входуусилителя. ограничителя 2 подключается напряжение О,10 Пачки импульсов с выхода ключа 4 прохо.дят на счетчик 6 в течение измерительного вре.мени,. задаваемого блоком управления 5. Этимобеспечивается независимость показаний цифро.вого фазометра от колебаний частоты входных1 ч напряжений и частоты импульсов задающегогенератора, входящего в состав блока 5.Таким образом, изобретение позволяет упростить схему устройства за счет исключенияодного из усилителей-ограничителей и коммуно таторов с одновременным упрощением оставшегося входного коммутатора, при этом улуч.шаются точностные...

Номер патента: 721767

Опубликовано: 15.03.1980

Авторы: Белов, Прокудин

МПК: G01R 25/04

Метки: дискретного, разности, сигналов, фаз

...13 -блок сравнения кодов, 14 - блок памяти,15 - первый счетчик импульсов, 16 - делительчастоты, 17 - генератор опорного напряжения,18 - элемент задержки, 19 - второй счетчикимпульсов.Работает устройство для дискретного регули.рования разности фаз-следующим образом.Для простоты рассмотрения в качестве при.мера взят коэффициент деления делителя частоты 16 и тракта .цифровых распределителей 2и 3 равным 10. Выходное напряжение генератора опорной частоты 17 подается на делительчастоты 16. С выхода делителя частоты сигналподается на счетчик 15, который заполняетсяимпульсами до прихода одного из задержанныхна время перезаписи в блок памяти 14 импуль.сов задающего генератора 1, В блок памяти14 записывается число (в данном примере число2), на...

Номер патента: 721768

Опубликовано: 15.03.1980

Авторы: Ибрагимов, Мирсалимов

МПК: G01R 25/08

Метки: фазовый, цифровой

...характеристики друтого фазового детектора на 90 (фиг.2).ЯАналнз полярности и соотношения амплитуд выходных напряжений О и Ов фазовых детекторов 1 и 2 дает воэможность разделения полного, диапазона изменения фазы (0-360) на восемь участков (октантов) по 45 каждый (фиг.2). Признак того или иного участка опре. деляется логическим блоком 9 определения октанта фазы, в состав которого входят комтараторы 17 и дешифратор 18. Два из трех ком. 8 4параторов 17 осуществляют анализ полярностинапряжений Оа и Ов, а третий - сравниваетамплитуды этих напряжений между собой,Дешифратор 18 каждой из возможных комбина.ций состояний компараторов 17 ставит в соот.ветствие определенный признак (в данномслучае - высокий потенциал на одной из выход.ных шин),...

Номер патента: 721769

Опубликовано: 15.03.1980

Автор: Столяр

МПК: G01R 27/02

Метки: измеритель, нелинейности, пассивных, элементов

...то есть не будет хватать разрешающей способности для егоизмерения, Напряжение третьей гармоники вТираж 10 ИИПИ Заказ 12 дписное Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 з 72176резисторах без дефектов определяется температурным коэффициентом сопротивления (ТКС) икоэффициентом напряжения этих резисторов 31.Для тонкопленочных резисторов напряжениетретьей гармоники определяется в основномТКС и прямо пропорционально ему. Поэтомупо величине напряжения третьей гармоникиможно судить о ТКС. Разрешающая способностьизмерителя нелинейности пассивных элементовв этом случае определяет возможность измеренияоТКС.Целью изобретения является повышение разрешающей способности измерителя нелинейностипассивных элементов.Указанная цель достигается...

Номер патента: 721770

Опубликовано: 15.03.1980

Авторы: Гарин, Островский, Трифонов

МПК: G01R 27/26

Метки: параметров, частоту

...работу устройства, где.а - напряжение на выходе блока сравнения 2;б - напряжение на выходе интегрирующегозвена 3; в - напряжение на выходе диффе.Френцирующей цепи 4; г - напряжение на вхо. 20дах блока сравнения,Работа устройства заключается в следующем,В случае, если времязадающим элементоминтегрирующего звена 3 является емкость конденсатора или емкостного датчика, во время по ложительного полупериода выходного напряжения блока сравнения 2 (фиг.2 а) напряжениена выходе интегрирующего звена 1 изменяетсялинейно (фиг.2 г, пунктирная линия).Ч ЗОЧ " - т,звь . 1;где Оо - амплитуда на выходе блока сравне.ния 21- постоянная времени интегрирующегозвена 1.За половину периода это напряжение достищах о Т 4 1 . кььм, Т 4 С С где живых - частота...

Номер патента: 721771

Опубликовано: 15.03.1980

Авторы: Дубовых, Минц, Мурадов, Островский, Чинков, Яковец

МПК: G01R 29/06

Метки: глубины, измеритель, модуляции

...счетчика разности,другой вход которого соединен с выходомпреобразователя аналог - код, а выход счет.чика разности через последовательно соеди.5пенные квадратор, второй делитель количестваимпульсов и блок извлечения квадратногокорня подключен к одному из входов делительного блока, другой вход которого соединенс выходом счетчика среднего значения сигнала, ОСтруктурная схема измерителя глубины модуляции приведена на фиг, 1; на фиг. 2 представлены входной (а) и детектированный (б)сигналы.Прющип работы измерителя основан на квад.5ратичной обработке мгновенных значений АМсигнала: на измерении среднего выпрямленногозначения АМ сигнала и дисперсии огибающейотносительно этого значения и последующейцифровой обработке полученных данных,20Пусть АМ...

Номер патента: 721772

Опубликовано: 15.03.1980

Авторы: Козин, Ляпидов

МПК: G01R 29/18

Метки: источника, переменного, трехфазного, фаз, чередования

...повторителя 1, т.е. все три тиристорных повторителя соединены в кольцо, Замыкающий контакт кнопки 8 соединяет вход одного из повторителей с фазой, подключенной к этому повторителю. Реле 10 подключено к схеме ИЛИ 4 и к шине0, источника трехфазного переменного напряжения.После подключения устройства к источнику контролируемого трехфазного переменного напряжения реле 10 не включается (даже при правильном чередовании фаэ и наличии всех фаз), так как тиристоры всех трех тиристорных повторителей закрыты. Запуск устройства можно произвести только после нажатия на кнопку 8, 40 после чего при правильном чередовании фаз открывается тиристор, входящий в состав повто. рителя 1, что приводит к открыванию следующего тиристора, входящего в состав...

Номер патента: 721773

Опубликовано: 15.03.1980

Авторы: Белевич, Павлова

МПК: G01R 29/26

Метки: отношения, сигнал-шум

...в смеси с шумом, поступающий нанакапливающий измеритель мгновенной мощности 4, Формирователь строба шума 6 формирует строб шума, равный по длительности 40 0 55 3ными входами первой и второй ключевыхсхем, а управляющий выход - со входом формирователя строба шума, и измерительное устройство, введены первая и вторая схемы запрета, вычитающее и пороговое устройства, первый и второй накапливающие измерители мгновен ной мощности, входы которых подключены к выходам соответствующих ключевых схем, а выходы - к входам вычитающего устройства, выход которого через пороговое устройство подключен ко вторым входам схем запрета, причем первый вход первой из них соединен с управляющим выходом приемника, первый вход второй из них - с выходом...

Номер патента: 721774

Опубликовано: 15.03.1980

Авторы: Виноградов, Комиссаренко

МПК: G01R 31/02

Метки: проверки, цепей

...переключателя 3, реле 7, нормально замкнутый контактискателя отрицательный полюс источника питания и своими контактами включает шаговыйискатель, который переходит во второе положение, а щетки шагового искателя движутся дотех пор, пока не встретится разомкнутый контакт, при этом реле 7 не срабатывает и шаго.вый искатель останавливается. Номер контакта(2-12-п) указывается индикаторными лампами (на чертеже не показаны).При необходимости проверить исправностьконтактов перед началом работы или новогоцикла рабочие механизмы останавливаются вположении, когда все контакты должны бытьразомкнуты, Переключатель 3 переводится втретье положение. При нажимании и отпускании кнопки 8 щетки искателя 1 переводятсяиэ последнего положения в первое,...

Номер патента: 721775

Опубликовано: 15.03.1980

Авторы: Ительман, Майраслов

МПК: G01R 31/02

Метки: групп, обмоток, соединения, трансформатора

...2, логическийвходной блок 3, блок запоминания 4, коммутирующий блок 5, блок световой индикации 6,блок запрета 7 и дополнительный источник 1 Опостоянного напряжения 8,Устройство работает следующим образом,В момент замыкания ключевого элемента 2от источника постоянного .напряжения 1 навыводы первичной обмотки испытуемого трансформатора 9 подается постоянное напряжение,. при этом на выводах вторичной обмотки испытуемого трансформатора наводятся линейныенапряжения, полярность которых определяетсяданной группой соединения обмоток испьтуе.мого трансформатора, Наведенные сигналы свыводов вторичной обмотки испытуемого трансформатора подаются на входы логическоговходного блока 3, в котором происходит разделение наведенных сигналов по...

Номер патента: 721776

Опубликовано: 15.03.1980

Автор: Чмишенко

МПК: G01R 31/06

Метки: витков, короткозамкнутых, машин, обмотках, обнаружения, статоров, электрических, якорей

...якорь 9 и вращают его, последовательно возбуждая и контролируя секции1776 БНИИПИ Заказ 124/37 Тираж Г 019 Подписное Филиал ППП "Патент", г; Ужгород, ул. Проектная, 4 3 72 во всех лазах, При этом в обмотке приемника 6 возникает сложный сигнал помехи, который по мощности соизмерим с полезным сигналом, соответствующим витковому замыканию. Час. тотный спектр сигнала помехи содержит низко. частотную гармонику индуктивной наводки от потоков рассеяния индуктора 2 (через воздух, экраны, магнитопровод якоря) и высоко. частотные гармоники от поля проверяемого якоря 9, возбужденного в резонансной области частот его обмотки высшими гармониками потока индуктора 2. Низкочастотная гармоника сигнала гюмехи совпадает по частоте с...

Номер патента: 721777

Опубликовано: 15.03.1980

Авторы: Дроздов, Платонов

МПК: G01R 31/08

Метки: замыкания, кабеля, места, оболочку, силового

...между двумя ра. мочными антеннами на одной линии и на равном расстоящщ от них и присоединена через нормально разомкнутый контакт токового реле и резонансный усилитель к индикатору, а ра. мочные антенны соединены между собой согласно и подключены к обмотке токового реле через усилитель.На чертеже представлена структурная электрическая схема устройст;ва.Устройство состоит из генератора 1 звуковой частоты, подсоединенного к кабелю 2, двух рамочных антенн 3 и 4, соединенных согласно и подключенных через усилитель 5 к обмотке. Шек 7 Тираж 1019 П ЦНИИПИ Государственного комитета ССС по делам изобретений и открытий113035, Москва, Ж, Раушская наб д, 4/5 каз 124/3 дписное Филиал ППП "Патент", г. Ужгород, ул. Проект 3токового реле 5 и...

Номер патента: 721778

Опубликовано: 15.03.1980

Авторы: Воронов, Фарафонов

МПК: G01R 31/26

Метки: вентильных, испытаний, рабочих, разрядников, сопротивлений

...лавинообразования, цепочки 6 5 лавинных диодов с меньшим напряжением лавинообраэования, резистор 7, параллельно которому подключен блок индикации 8, резистор 9 и диод 10.Устройство работает следующим обра-о зом.От генератора импульсных токов 1 на нелинейное сопротивление испытуемого объекта 2 воздействуют волной тока, Если диски нелинейного сопротивления не повреждены, волна напряже ния на них за фронтом импульса имеет вид спадающей экспоненты (фиг. 2), Напряжение на конденсаторе 3 при соответствующем выборе шунтирующего его резистора 4 будет с некоторым прибли жением повторять волну напряжения на испытуемом объекте. Заряд конденсатора 3 в период прохождения через объект испытательного импульса осуществляется через цепочку 5 лавинных 25...

Номер патента: 721779

Опубликовано: 15.03.1980

Автор: Мельченко

МПК: G01R 31/28

Метки: симистора

...полупериода тока, и индикатор 38, включенный в анодную цепь симистора 26, сигнализирует о работе контро лируемого симистора в первом квадранте (плюс на аноде и плюс на управляющем электроде контролируемого симистора).Если при этом же направлении тока в начале его положительного полупериода к управляющему электроду контролируемого симистора прикладывается минус, то открывается симистор 29 и индикатор 41 сигнализирует о работе контролируемого симистора в четвертом квадранте (плюс на аноде и минус на управляющем электроде контролируемого симистора).При отрицательном направлении тока через контролируемый симистор 42 в устройстве этот ток может протекать через диод 4 и симистор 27 или 28, Если в начале отрицательного полупериода тока к...

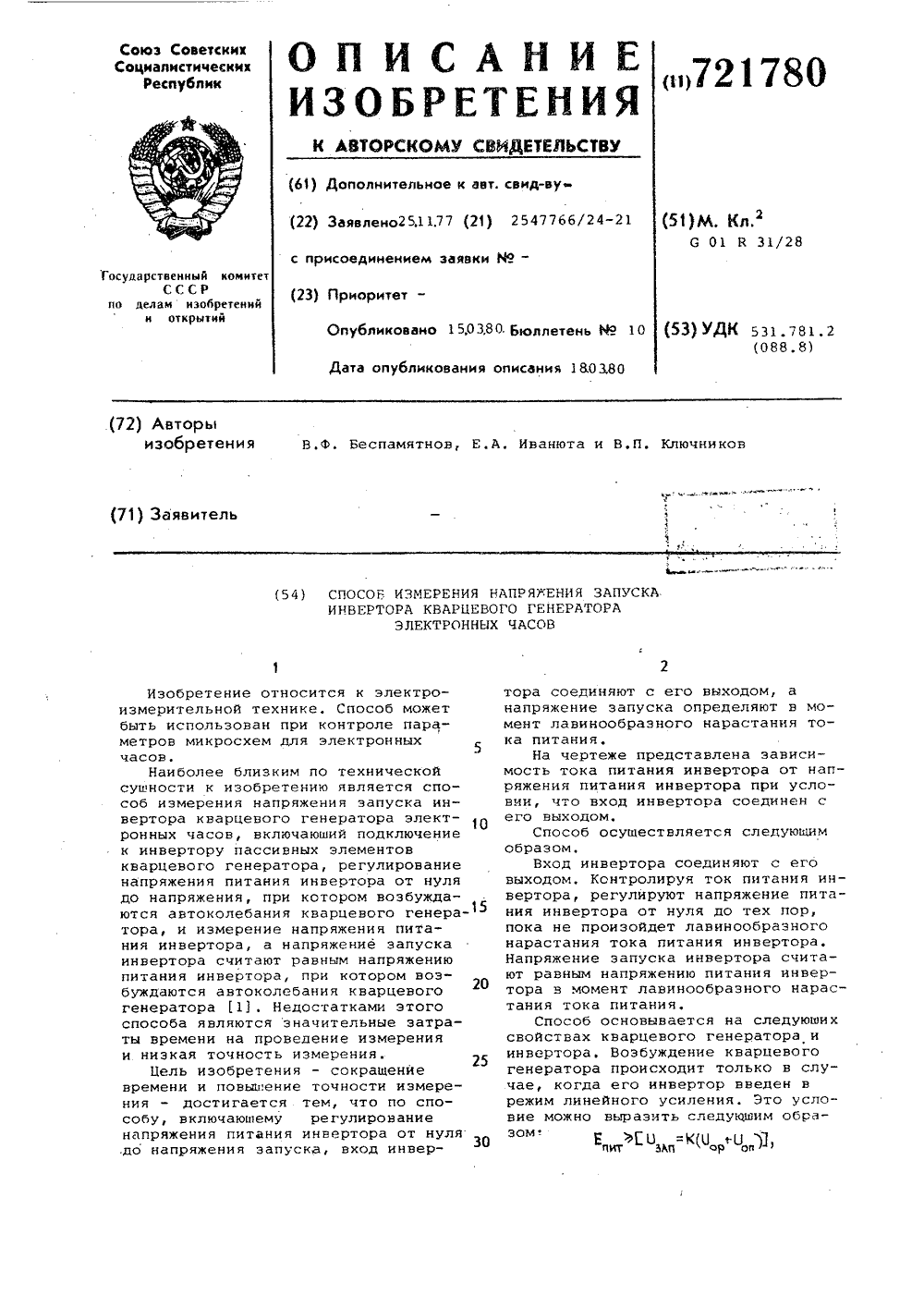

Номер патента: 721780

Опубликовано: 15.03.1980

Авторы: Беспамятнов, Иванюта, Ключников

МПК: G01R 19/04, G01R 31/26

Метки: генератора, запуска, инвертора, кварцевого, часов, электронных

...инвертора в момент лавинообразного нарастания тока питания,Способ основывается на следующихсвойствах кварцевого генератора иинвертора. Возбуждение кварцевогогенератора происходит только в случае, когда его инвертор введен врежим линейного усиления. Это условие можно выразить следующим обра721780 Формула изобретения Тираж 10 СПИ Заказ 125/ исно илиад ППП Пат ктн Ужгород,где Е, - напряжение питания инвертора;ПАя - напряжение запуска инвертора;К - коэффициент, отражающий необходимость появления ненулевого сквозного тока черезинвертор;1 ор - пороговое напряжение р-канального транзистора инвертора;Ц- пороговое напряжение и-канального транзистора инвертора,Инвертор кварцевого генератора можно ввести и режим линейного усиленияс помошью...

Номер патента: 721781

Опубликовано: 15.03.1980

Автор: Мелик-Шахназаров

МПК: G01R 33/00

Метки: магнитной, напряженности, нити

...10 устанавливает счетчик 4 в положение обратный счет.В счетчике из числа импульсов, прошедших на него за время Т 40 (фиг. 2 ), нычит ает ся число импульсов, прошедших за время Г . Следующий положительный импульс, поступивший на правый вход триггера 1, перебрасывает его, а также триггер 2, кото рый закрывает элемент И 5 и запрещает прохождение импульсов с генератора б на счетчик 4. Кроме того, отрывается элемент НЕ 12 и сбрасывает триггер 1. 50Сердечник преобразователя 7 из ферромагнитного материала с прямоугольной петлей гистерезиса с намотанными на нем первичной и вторичной обмотками помещается н измеряемое постоянное магнитное поле, причем величина напряженности этого поля должна быть меньше по абсолютной величине, чем коэрцитивная...

Номер патента: 721782

Опубликовано: 15.03.1980

Авторы: Акулин, Волобуев, Головин, Мельников

МПК: G01R 33/00

Метки: датчик, дифференциальный, магнитного, поля

...потоки возбуждения 25Ф в ферритовых стержнях 1 и 2, Приэтом в секциях б и 7 модулирующейобмотки возникают ЭДС, фазы которыхотличаются на 180 ф; эти ЭДС вызывают н модулируюшей обмотке токи встреч-)Оного направления, замыкающиеся через управляемые диоды 8, 9 и конденсатор 11, имеющий малое емкостное сопротивление на частоте возбуждения(направление токов в секциях: моду" З 5лирующей обмотхи на фиг. 2 показаносплошными стрелками). Поскольку управляемые диоды 8 и 9 включены встречно, напряжение О , приложенное к ихобкладкам, вызывает синфаэное изменение емкостей обоих управляемыхдиодов, Типовые зависимости емкостейупранляемых диодов от величины приложенного напряжения и характер изменения этих емкостей при воздействииуправляющих...

Номер патента: 721783

Опубликовано: 15.03.1980

Авторы: Андреев, Чувыкин, Шахов, Шляндин

МПК: G01R 33/02

Метки: магнитометр, феррозондовый, цифровой

...временного интервала 14, причем выход феррозонда 1 лодклкчен ко входу пер- вого интегрирукщего дискретизатора 2,. вход управления которого соединен с блоком управления 12, а выход первого интегрирукщего дискретиэатора 2 ерез клкч 4, управляющий вход котсрого соединен с блоком управления, лодклкчен ко входу второго интегрирукщего дискретизатора 3, входуправления которого присоединен к блоку управления 12 и к улравлякщему входу формирователя импульсов 7; выход второго интегрирукщего дискретизатора 3 соединен с одним входом 45 сумматора 5, другой вход которого подклкчен к выходу формирователя 13 треугольных импульсов, вход последнего присоединен к блоку управления 12, Выход генератора опорной часто ты 10 соединен со входом блока дели-...

Номер патента: 721784

Опубликовано: 15.03.1980

Авторы: Бедов, Кибенко, Мирошниченко, Обоишев

МПК: G01R 33/02

Метки: индукции, магнитной, переменной

...наклон характеристики +20 дБ/дек. В диапазоне частот до 1/Ф характеристики элементов 2, 3 и 4 можно считать частотно независимыми, Так как коэффициент передачи интегрирующего усилителя 272178 4 Формула изобретения 25 ЗО Составитель Л. Воронинаактор Т. Юрчикова Техред М,Кузьма Корректор И. Муска о Тираж 1019 Подп Государственного комитета ССС делам изобретений и открытий сква, Ж, Раушская наб., д. Заказ 125/38 ЦНИ3035 Филиал ППП Патент, г. Ужгород, ул, Проектная,начиная с частоты 1/ 2 ф , можносчитать обратно пропорциональнымчастоте М , то характеристика устройства в диапазоне частот от 1/ до1/Т не зависит от частоты.Начиная с частоты 1/1 на характеристику устройства влияет интегрирование выходной цепью, эквивалентная постоянная времени...

Номер патента: 721786

Опубликовано: 15.03.1980

Авторы: Ломаный, Ямшанов

МПК: G01R 33/12

Метки: магнитометров, поверки

...работахс магниточувствительными измерительными преобразователями и в системахдля градуировки и поверки различноготипа серийно выпускаемых магнитометров,Известны устройства для помагнитометров, содержащие старованный источник тока, узелгулировки и измерен компенсриаций магнитного п землительной обмоткой 1,Постоянные обмоток могут сохранять 15свое значение только при определеннойтемпературе, вследствие чего эти устройства не могут обеспечить высокоточную поверку при изменении температуры в широком диапазоне.20Наиболее близким по техническойсущности к изобретению является устройство для поверки магнитометров, содержащее последовательно соединенные узел регулировок и измерения силы тока и стабилиэатор магнитного поля, а также катушку с...

Номер патента: 721787

Опубликовано: 15.03.1980

Авторы: Васильев, Черепин, Черныш, Шелякин, Юрасова

МПК: G01R 33/12

Метки: кюри, образцов, температуры, ферромагнитных

...(несколько граммов), Это не позволяет производить анализ магнитных свойств в микрообъемах вещества (например, тонкие пленки, микровыделения новых фаз в массовых образцах и т,д.). Кроме того, известным способом определяются магнитные свойст. ва только всего объема образца, что не дает возможность осуществить локальный анализ, т.е. в определенной точке или плоскости образца (на(тример, определенной грани монокристалла) .С целью повышения точности измерений по способу определения температуры Кюри ферромагнитных образцов, включающему нагревание образца, од721787 Формула изобретения 7 Рмлерагпура ааразца, ф с Составитель Ф, .Тарнопольска.".Техред М.КУзьма Корректор И. Муска Редактор Т. Юрчикова Заказ 125/38 Тираж 1019 Подписное ЦНИИПИ...

Номер патента: 721788

Опубликовано: 15.03.1980

Авторы: Серов, Симкин

МПК: G01R 33/12

Метки: магнитных, параметров, первичный

...1, наружного коаксиального электрода, состоящего из двух разомкнутых цилиндров разного диа - метра: большего 2, образующего с внутренним электродом 1 коаксиальную индуктивность - контейнер для измеряемого образца 3, н меньшего 4, образующего с цилиндром 2 зазор 5721788 Зазор определяет емкость преобразователя и через него измеряемый образец вводится в контейнер и выводится из него в пространство 6 на цилиндр меньшего диаметра 4 коаксиального электрода. Весь преобразователь охвачен корпусом - экраном 7, причем размер экрана таков, что емкость между цилиндром большего диаметра и экраном намного больше, чем емкость между цилиндрами большего и меньшего диаметров. Для предварительного помещения измеряемого образца в первичный...

Номер патента: 723462

Опубликовано: 25.03.1980

Авторы: Бессуднов, Данилов, Образцова

МПК: G01R 31/12

Метки: винтовой, изоляции, испытания, машин, обмоток, переменного, электрических

...напряжения одновременно на все фазы,которые подкЛючают параллельно к источнику, причем испытания последовательно проводят переключением в трехрежимах, отличающихся различньм возможным сочетанием встречно-параллельно включения фаз обмоток, а дефектнуюкатушку выделяют по двум минимальньмпоказаниям индикатора датчика в трехрежимах испытаний.На фиг. 1 изображено устройстводля реализации способат на фиг. 2схема подключения выводов фаз испытуемой трехфазной обмотки.Испытания витковой изоляции проводят следующим образом,Подсоединяют все шесть вьтвоцовтрехфаэной обмотки С -Сстатора 1 кконтактной колодке 2, соециненной сс переключателем 3 на три положения,собирающим три схемы 1, Х 1 и 111 испытания. Испытательное напряжение отгенератора 4...

Номер патента: 723463

Опубликовано: 25.03.1980

Авторы: Мальцев, Разгуляев, Чернин, Шевченко

МПК: G01R 19/02

Метки: действующего, значения

...времени, в конце которого регистрируют измерителем 4 температуры разность температур между температурой резистивного элемента 1 и температурой окружающей среды, затем производят охлаждение резистивного элемента до температуры окружающей среды с помощью охладителя 3. После охлаждения, реэистивного элемента преобразуют опорное напряжение Бв тепловой поток (подключением источника опорного напряжения 7 через переключатель 6 к резистивному элементу 1). Суммируют тепловой поток опорного напряжения Бна резистивном элементе 1 и одновременно измеряют временной интервал с помощью измерителя 9 временных интервалов от момента включения опорного напряжения до момента достижения температуры резистивного элемента 1, равной ранее 25...

Номер патента: 723465

Опубликовано: 25.03.1980

Авторы: Молочников, Мулеванов, Осипенко, Стенпковский

МПК: G01R 23/00

Метки: нестабильности, частоты

...и второгоблоков стабилизации амплитуды напряжения соответственно.На чертеже приведена схема предлагаемого устрОйства. Устройство содержит масштабный блок 1, умножитель 2 частоты, фаэосдвигающие блоки 3 и 4, блоки 5 и 6 стабилизации амплитуды напряжения, фазовый детектор 7, фильтр 8 нижних частот и регистрирующий блок 9,Устройство работает следующим об - разом.(О Фораула изобретения ЦНИИПИ Заказ 422/34 Тираж".1019 ПодписноеФилиал ППП Патент, г. Ужгород, ул, Проектная,4 Исследуемый сигналЕ (1) = А (1) з ш (сайф 1 У)через вход устройства и масштабныйблок 1 в виде колебания с постояннойамплитудой= А, з 3.п(со +Ч(поступает на вход умножителя 2 частоты, в котором преобразуется в колебание видай =Д(1) з ш (и ой ф(1) ,Ю = ч +А,где- фазовый...

Номер патента: 723466

Опубликовано: 25.03.1980

Авторы: Годунов, Коварский, Папсуев

МПК: G01R 23/04

Метки: сверхвысоких, частот

...со статором 9 конденсатора контура низкочастотного723466 генератора 4, а детектор 2 установлен на подвижной части 7, ось 1 О которой совмещена с осью 11 ротора 12 конденсатора контура низкочастотного генератора 4.Устройство работает следующим образом,Врашрнием фрикционного ролика 13 перестраиваемый короткозамыкатель 14 перемещается по каналу отрезка волновода между его неподвижной частью 8 и подвижной частью 7, тем самым осуществляется настройка перестраи. 10 ваемого резонатора 1 в резонанс. Индикация настройки производится по максимальному току детектора 2 с помощью индикатора 3 ре. зонанса, При настройке перестраиваемого резонатора 1 в нем образуется стоячая волна. 15Вращая подвижную часть 7, на выходе детек тора 2 выделяют...

Номер патента: 723467

Опубликовано: 25.03.1980

Авторы: Гончаренко, Кравченко, Новодережкин

МПК: G01R 25/00

Метки: других, образцовых, передачи, сдвигов, сигналы, фазовых, фиксированной, частот, частоты

...1 Б 1 = А сояипо каналу 2 Б 1 = В соя (а 1+Ч),где А, В - амплитуды напряжений;- фазовый сдвиг генератора 1,(4) где Я,н 5, верхняя частота диапазона. С ортогональных обмоток дополнительного кругового фаэовращателя 5, работающего 6 расширенном диапазоне частот Ш (Йжи создающего временные сигналы, получаем= А сояЧ яшУ 1Регулировкой дополнительного фаэовращателя 5 донулевой компенсации 60 постоянных напряжений по постоянному Фазовый сдвиг(Ц) компенсируется до 20 момента нулевой компенсации фазы по переменному току регулировкой фазы круговым фазовращателем 2 по фазоиндикатору 4 переменного тока. При этом на входах фазоиндикатора 4 будут сиг налы равные между собой по фазе и амплитудеА соя (й + ЧэАг ) = Асоя(.о + Юр)Переменные сйгналы с...

Номер патента: 723468

Опубликовано: 25.03.1980

Авторы: Кротевич, Сергеев

МПК: G01R 33/12

Метки: астатический, магнитометр
